Какой провод лучше использовать для проводки в квартире и в частном деревянном доме?

Как правильно выбрать кабель?

Несомненно, качество используемых элементов сильно влияет на работу всей электрической системы. Чем выше качество, тем лучше работает электросеть, то есть без перебоев

Поэтому очень важно правильно подобрать кабель, чтобы он был надлежащего качества

В маркировке кабеля производитель всегда уточняет материал, из которого сделаны жилы, из чего выполнена изоляция.

Маркировку изделия стоит особо тщательно изучить перед покупкой кабеля. На кабеле должна содержаться следующая информация:

• марка;
• название производителя;
• соответствие ГОСТу или техническим условиям.

Размеры сечения и марка кабеля должны повторяться по всей длине наружной оплетки кабеля через равные промежутки.

Маркировка электрического кабеля содержит числа и три буквы. Первая цифра соответствует количеству жил в кабеле, вторая цифра – площадь сечения каждой жилы, третья – расчетное напряжение сети. Другие цифры обозначают класс гибкости.

Что касается букв, то первая буква – тип материала, используемого для верхней оплетки изоляции, вторая – тип провода, третья – тип материала для внутренней изоляции жил.

Если в маркировке кабеля на первом месте стоит буква «А», значит в это проводе жилы из серебристого металла, то есть алюминия. При отсутствии буквы «А» – в кабеле используются медные нити.

Тип провода обозначается буквами:

• «К» – контрольный;
• «П» – плоский;
• «Ш», «У» – установочный;
• «М» – монтажный;
• «МГ» – монтажный с гибкой жилой.

Обозначения и расшифровка внутренней изоляции жил:

• «В» или «ВР» – изоляция оплетки резиновая;
• «П» – полиэтиленовая изоляция;
• «Пв» – используется вулканизирующий полиэтилен;
• «Пс» – применяется самозатухающий полиэтилен;
• «С» – свинцовая наружная оплетка.

Изоляционный слой из резины может быть защищен поливинилхлоридной «В» оболочкой или найритовой «Н».

Образец расшифровки обозначения кабеля ВВГ 4х2,5-380. У кабеля четыре жилы из меди, каждая жила сечением 2,5 мм. Применение кабеля рассчитано на напряжение 380 В. Медные жилы изолированы оплеткой из поливинилхлорида и заключены в наружную оболочку из ПВХ.

Далее буква характеризует тип провода:

• «НГ» – огнестойкий, негорючий;
• «Б» – бронированный;
• «LS» – при плавлении не выделяет дым.

Кабели с бронированной оболочкой целесообразно использовать в тех местах, где может возникнуть механическое повреждение.

Если в маркировке присутствует буква «Э» – это значит, что между жилами есть какой-то заполнитель. Буквенное обозначение «ОЖ» — однопроволочная жила.

Простой способ подбора сечения

Замена электропроводки в квартире или частном доме своими руками начинается с определения параметров провода, который будет использоваться. Обычно схема разводки в доме состоит из цепи освещения, цепи розеток и подводного (вводного) кабеля. Каким же должно быть сечение всех этих проводов и вводного кабеля? Если в квартире или в доме находятся самые обыкновенные стандартные бытовые приборы, то упрощенный метод подбора сечения провода для домашней электросети предлагает следующее решение:

• сечение провода цепи освещения должно быть не менее 1,5 мм²;
• сечение провода цепи розеток должно быть не менее 2,5 мм²;
• сечение подводного (вводного) кабеля должно быть не менее 4-6 мм².

При проведении ремонта своими руками следует учитывать тот факт, что электроприборы с большим потреблением тока, такие как электроплиты, водонагреватели, посудомоечные и стиральные машины, требует подведения отдельной проводки, выполненной трехжильным кабелем (включая землю) достаточного сечения. Если в эту цепь будет включаться один мощный электроприбор, то будет достаточным выбрать сечение 2,5 мм². Если планируется одновременно включать два и более рядом стоящих мощных электробытовых прибора (посудомоечная и стиральная машины, бойлер и т.д.), то нет смысла тянуть для каждого прибора свою линию. Проще взять трехжильный провод сечением не менее 4 мм², а для подводного (вводного) кабеля использовать сечение 6 мм² или более.

Если же в доме имеется мастерская, в которой установлены мощные электроинструменты (электросварка, электрическое точило, токарный станок, дрель, циркулярная пила и другие), то сечения подводного (вводного) кабеля в 4-6 мм² может оказаться недостаточно. В этом случае при прокладке электропроводки своими руками следует брать подводящий кабель большего сечения.

Вышеприведенные соображения касались проводов с медной жилой. Такие провода пришли на замену алюминиевым, которые обладают худшими характеристиками, в частности, меньшей электропроводностью. Поэтому, если из соображений экономии при ремонте своими руками вы решили выбрать алюминиевые провода, а не медные, следует изменить цифры приведенных сечений в сторону увеличения. Например, прокладывать цепь розеток кабелем сечением 4 мм², а не 2,5 мм². Такой упрощенный способ подбора необходимо сечения предусматривает некоторый запас, позволяющий не беспокоиться по поводу перегрева нагруженной проводки и короткого замыкания.

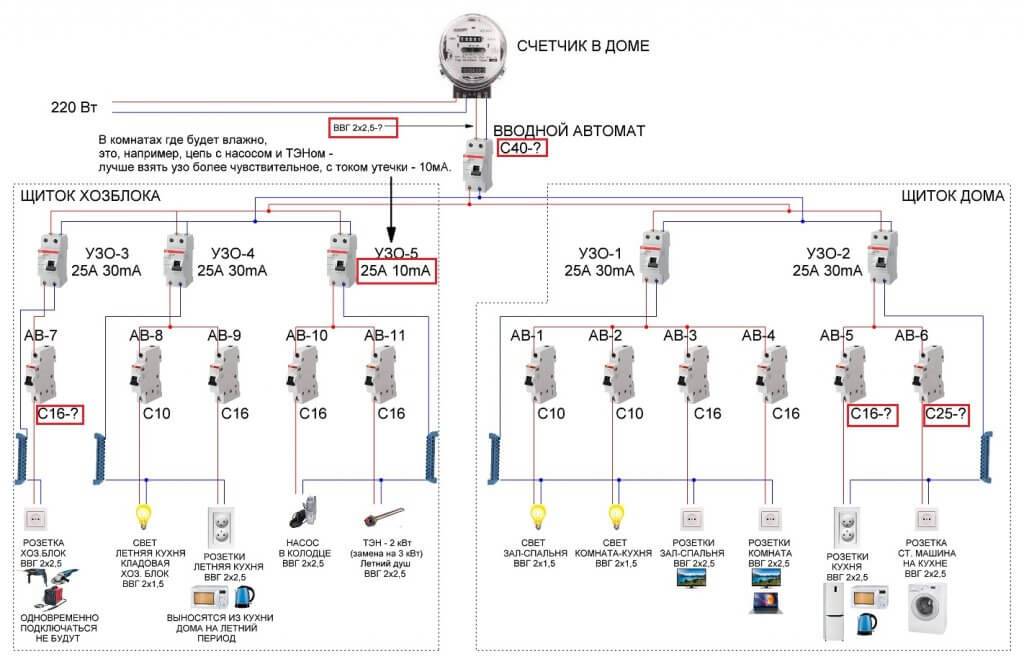

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

1. Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
2. Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.
3. Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.
4. Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.
5. Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
6. Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.
7. Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.

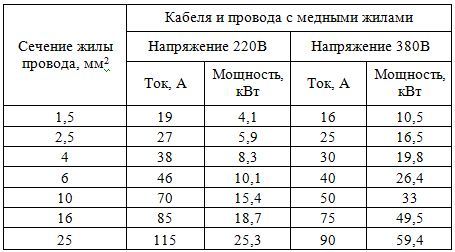

СЕЧЕНИЕ КАБЕЛЕЙ

При выборе сечения электрических кабелей, для электропроводки квартиры или частного дома, в первую очередь руководствуемся всё тем же ПУЭ 7.1.34., в котором указано, что минимально допустимое сечение медного кабеля должно составлять 1.5 мм.кв. Каждая линия электропроводки должна рассчитываться отдельно по нагрузке, в зависимости от этого и выбирается сечение жил кабеля.

Чаще всего, в жилых домах, достаточно использования кабелей следующих сечений (на примере ВВГнгLS):

ВВГнгLS 3х1,5 мм.кв – Для групп освещения, максимальная мощность до 4.1 кВт, рекомендуемый номинал защитного автоматического выключателя 10А (2.3кВт)

ВВГнгLS 3х2,5 мм.кв – На группы розеток, максимальная мощность до 5.9 кВт, рекомендуемый номинал защитного автоматического выключателя 16А (3.6кВт)

ВВГнгLS 3х6 мм.кв – На питание электрической варочной панели или электроплиты, максимальная мощность до 10.1 кВт, рекомендуемый номинал защитного автоматического выключателя 32А.(7.3кВт)

Вводной кабель в квартиру, выбирается согласно выделенной на квартиру мощности, но рекомендуется использовать не менее чем 3х6мм.кв, лучше если 3х10мм.кв.

Электрика в деревянном доме: основные требования

Электрика в деревянном доме своими руками монтируется с соблюдением следующих условий и требований.

Изоляция кабелей не должна поддерживать горения

К таким относится ВВГнг, ВВГнг-LS, NYM.
Использоваться должны исключительно кабели с медными жилами.
Проводка электрики в деревянном доме должна быть открытой.
При выборе материалов для электропроводки уделяется особое внимание их качеству.
В расчетах сечения жилы необходимо учитывать полную нагрузку подключаемого к сети оборудования с запасом в 30%.
При необходимости прокладки скрытой проводки применяются металлические трубы. Запрещено использовать пластиковые гофрированные трубы и металлорукава.
Для защиты от поражения электротоком следует предусмотреть установку УЗО и заземления.

Разновидности прокладки проводки

Выбор нужного провода зависит от вида прокладки, т.к. способ монтажа влияет на предъявляемые требования.

Открытая

Открытой называется прокладка кабеля непосредственно по строительным конструкциям. Она производится там, где нет возможности или необходимости прятать проводку в стене или потолке.

Так как открыто проложенный кабель ничем не защищен, необходимо оградить его от механических повреждений. Кроме того, в целях безопасности рекомендуется использовать провод сечением жилы не менее 4 мм².

Скрытая

Для устройства скрытой проводки в стене пробивают борозду, в которой прокладывают кабель, а затем заделывают ее и покрывают штукатуркой. При таком способе электрообеспечения к проводу предъявляются менее строгие требования, т.к. он изолирован как от внешних воздействий, так и от последствий перегрева.

Требования к домашней электрической сети регламентируются ПУЭ п. 7.1.34.

Влияние рабочих параметров на расчет

Электрический кабель для квартиры ВВГ

Этот электрический кабель для квартиры имеет медные жилы. Если в маркировке кабеля будет первая буква «А», то жилы этого кабеля выполнены из алюминия.

По нормативам ПУЭ, кабель с алюминиевыми жилами не рекомендован и даже запрещен для квартирной электропроводки. Поэтому о кабеле АВВГ, если вы не выполняете ремонт алюминиевой проводки, нужно забыть.

Итак, кабель ВВГ. Буквы «ВВ» в маркировке означают, что жили кабеля и его оболочка выполнены из поливинилхлорида. Буква «Г» в маркировке означает, что кабель не имеет брони, то есть «голый». О гибкости этого кабеля не может идти речи, он жесткий, но не такой жесткий как кабель НЮМ.

Разновидности проводов и кабелей

Даже проводя поверхностный, незначительный ремонт (например, поклейку обоев) стоит проверить состояние электрических проводов:

• Проверьте, везде ли есть достаточно надежное соединение в распределительных коробках;
• Подкрутите все розетки, что успели расшататься и подтяните винты крепления проводов;
• Просмотрите, нет ли где-то риска замыкания.

За последние 20 лет количество энергии, потребляемой человечеством, выросло примерно в 3 раза. А зимой эти показатели еще выше по причине использования электрических обогревателей.

Проблемы с проводкой это одна из самых частых причин пожаров. Именно поэтому стоит тщательно следить за ее состоянием

При замене провода важно ориентироваться строго на качество устанавливаемых проводов. К тому же если сразу установить хорошие провода, то снова менять их придется не скоро. Сразу стоит учесть, что если вы не обладаете необходимым опытом и навыками, то не стоит браться за ремонт самостоятельно

Лучше доверить дело профессиональному электрику. После всех предостережений можно перейти к рассмотрению разновидностей проводов. Начать можно с различных маркировок, обозначенных на них:

Сразу стоит учесть, что если вы не обладаете необходимым опытом и навыками, то не стоит браться за ремонт самостоятельно. Лучше доверить дело профессиональному электрику. После всех предостережений можно перейти к рассмотрению разновидностей проводов. Начать можно с различных маркировок, обозначенных на них:

• Если первая буква в названии провода «А», то токоведущая часть провода сделана из алюминия. Если первая буква не «А», то первая буква говорит о том, из какого материала была сделана верхняя оболочка провода. Например: «В» – винил», «П» – полиэтилен, «Р» – резина, «К» – обозначает, что кабель контрольный.
• Второй символ это информация непосредственно об изоляции токоведущей части провода. Обозначение точно такие же как и в прошлом пункте.
• Следующий символ — это обозначение конструкции провода. Это может быть обозначение «ШВ», что говорит о наличии герметичной защиты провода. Если там обозначение «Э», то это значит, что провод экранированный. «Г» будет означать гибкость провода, а «П» то, что он плоский.
• Кроме перечисленных в маркировке могут встречаться и иные обозначения. Например, пометка «НГ» будет означать, что кабель устойчив к возгоранию и способен самостоятельно затухать. Пометка «LS» будет означать, что при возгорании кабель не выделяет дым и не плавится.
• Цифры, которыми помечены провода это обозначение количество жил в проводе (кабеле) и их сечение. Например: 3х2,5 обозначает, что провод трехжильный и имеет сечение каждой жилы 2,5 мм2.

Кроме пометок сами расцветки проводов тоже несут определенный смысл. Коричневый, белый и красный это всегда фаза. Синий это ноль. Желто-зеленый и зеленый это заземление.

Более подробно о проводах и их обозначениях читайте статью Разновидности и марки проводов.
Совсем не обязательно запоминать по памяти все эти обозначения. Если вы не профессиональный электрик, то это вообще не имеет смысла. Проще выписать себе нужные пометки и обозначения перед походом по магазинам. А лучше перед покупкой проконсультироваться с профессиональным электриком, которому вы доверяете или продавцом-консультантом в магазине.

Особенности установки проводки в деревянном доме

Установка проводки в деревянном доме имеет свои особенности и требует определенных рекомендаций при выборе материалов и проведении работ. Деревянные дома отличаются от каменных и железобетонных не только конструкцией, но и характеристиками материала.

1. Учитывайте влагостойкость провода.

В деревянных домах повышен риск попадания влаги в стены и перекрытия. Поэтому для проводки рекомендуется использовать влагостойкий провод, который не будет подвержен коррозии и не вызовет короткое замыкание.

2. Поддерживайте безопасное расстояние от горючих материалов.

При установке проводки в деревянном доме необходимо учитывать, что дерево является горючим материалом. Провод должен находиться на безопасном расстоянии от стен и других горючих материалов, чтобы предотвратить возгорание при возможном коротком замыкании.

3. Устанавливайте заземление.

Деревянные дома требуют обязательное заземление для защиты от электрического удара. При установке проводки необходимо предусмотреть заземляющий провод и соответствующую систему заземления, чтобы обеспечить безопасность использования электрических приборов и снизить риск возникновения электрических неполадок.

4. Обязательная установка защитных устройств.

В деревянном доме необходимо использовать защитные устройства, такие как автоматические выключатели и предохранители, которые защищают проводку от перегрузки и короткого замыкания. Это поможет предотвратить возгорание и повреждение проводки.

5. Консультируйтесь со специалистами.

При установке проводки в деревянном доме рекомендуется обратиться к опытным электромонтажным специалистам. Они смогут правильно расчитать сечение провода, определить особенности установки и рассказать о необходимых мероприятиях для обеспечения безопасности и надежности электрической системы.

Соблюдение этих особенностей позволит установить безопасную и надежную проводку в деревянном доме, обеспечивая комфорт и электробезопасность его жителей.

Честный производитель

Если самостоятельно разобраться с технической стороной выбора вполне возможно, то определить качество приобретаемого изделия достаточно затруднительно

Чтобы купить качественный кабель для проводки в квартире нужно обратить внимание на следующие моменты:

• Качество маркировки. Надпись на проводе должна быть четкой, ясной и хорошо читаемой.
• Цвет изоляции. Он стандартно сплошной. В редких случаях по всей длине присутствует черная полоса. Наличие пятен, разводов или дополнительного рисунка указывают на некачественный товар.
• Упаковка. Упакованы кабеля всегда в бухты или барабаны. К каждой упаковке прикладывается бирка с подробной информацией о товаре.
• Сертификаты. Качество материала можно проверить, спросив документы – на кабели прикладываются сертификаты соответствия и пожарной безопасности.
• Внешний вид. Часто повреждения и вмятины свидетельствуют о плохой транспортировке и укладке. Перегибы, сдавленности, потертости могут скрывать внутренние повреждения.

Какая электропроводка подходит для деревянного дома

Ввиду высокой пожарной опасности, проводка в деревянных сооружениях должна иметь только негорючую оболочку. При этом укладывается кабель 2-мя способами:

Открытый.

Есть несколько способов монтажа:

1. На плоских поверхностях. Электрический провод размещается в короб, гофру или канал. Плюс состоит в том, что кабель находится на виду и всегда доступен для ремонта, обслуживания или подключения. К тому же он постоянно вентилируется, благодаря чему не успевает нагреваться.
2. На стенке из круглых бревен. Электропроводка укладывается на предварительно смонтированные ролики-изоляторы. Хотя метод несколько устаревший, но все же при необходимости позволяет надежно провести электромонтажные работы.
3. Использование специальных скоб – в местах, где нет возможности закрепить коробы или изоляторы.
4. Маскирующая ретро-проводка.

В большинстве случаев находят применение кабель-каналы, так как они весьма распространены и разнообразны – по форме, оттенку, ширине и длине. При этом они комплектуются необходимыми аксессуарами – заглушками, переходниками и проч.

Монтаж проводки в кабель-каналы

Закрытый.

Согласно определению ПУЭ, участки электротрассы, проложенные за отделкой (например, за навесным потолком или за гипсокартонной стеновой обшивкой), считаются скрыто установленными. В соответствии с требованиями пожарной безопасности внутренняя электропроводка обязательно должна укладываться в защиту.

Это может быть либо электромонтажная гофра из негорючего полимера или труба и короб из металла. При этом защитная конструкция должна препятствовать распространению огня, а сам кабель – оснащенным негорючей оболочкой.

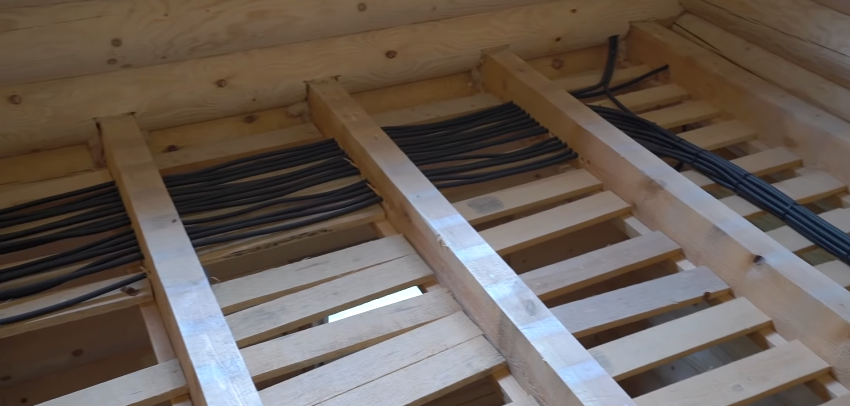

Скрытая проводка может проходить под напольным покрытием

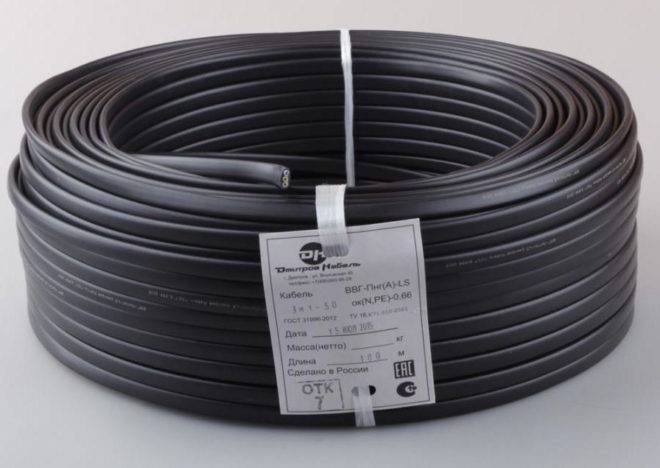

Провод ВВГ

Один из популярных и экономичных вариантов для скрытой проводки. В России почти повсеместно используется ВВГ кабель.

• если не указан символ А — то внутри медные провода;
• В — означает ПВХ изоляцию;
• В — наружный слой также произведён из ПВХ;
• Г — голый, указывает что провод не бронированный.

Внешняя изоляция не распространяет огонь и не выделяет едкий дым. Такая оболочка безопасна, потому что при пожаре, огонь не пойдет по проводке дальше.

ВВГ кабель разрешается применять в разных целях, например для стационарной электропроводки с напряжением не больше 1кВ. Для применения в бытовых целях необходимо использовать кабель с изоляцией до 660В. Такие изделия могут служить до 30 лет при правильной эксплуатации. ВВГ модель применяется при температурах от −50 до 70 градусов, максимальный критический показатель 170 градусов. Что больше, чем в любом изделии, указанном ниже. Разрешается использовать в саунах, подвалах и местах с повышенной влажностью, предварительно поместив в защитную гофру. Стойко переносит перепады температур и дополнительные нагрузки.

Ввод электропроводки в деревянный дом

Один из ответственных моментов электроснабжения – ввод электропроводки в деревянный дом. Вся сложность связана с изготовлением узла прохода кабеля через деревянную стену. Так как в таком месте кабель может подвергаться механическим воздействиям и влиянию окружающей среды, нужно обязательно предусмотреть его защиту.

Если вводно-распределительное устройство находится вне частного дома, проход через стену осуществляют медным кабелем, заключенным в стальную трубу. Сечение его должно с запасом обеспечивать потребность всех электроприборов в электрическом токе.

Обязательно нужно предусмотреть меры по теплоизоляции такого узла. В противном случае через неплотности между трубой и деревянной стеной, а также между материалом трубы и кабелем будет проходить холодный воздух с улицы. Внутреннее пространство дома будет быстро остывать зимой. Неплотности можно устранить, используя негорючие теплоизоляционные материалы – минеральную вату, асбест.

Кабель после ввода в дом необходимо завести в распределительный щит. Из него должны выходить линии цепей для питания потребителей. Корпус распределительного щита должен вмещать достаточное количество автоматов и УЗО для надежной защиты каждой цепи.

Если ввод осуществляется кабелем, который снимает ток со столба — как правило, это алюминиевые провода СИП, то его также делают в трубе сразу в дом. Внутри здания кабель заводят в щиток.

№6. Прокладка кабеля по комнатам

Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.

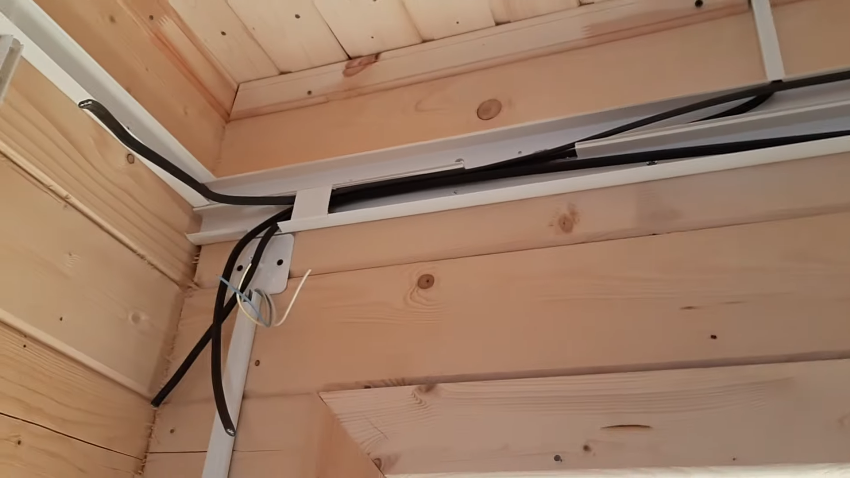

Открытая проводка в кабель-каналах

Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:

• выбирают кабель-канал, который соответствует количеству проводов и их сечению;
• снимают крышку и крепят коробку канала к поверхности на саморезы;
• в местах соединения кабелей ставят распределительные коробки;
• основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
• кабель укладывают в канал, закрывают крышкой;
• концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.

https://www.youtube.com/watch?v=eJSBBRaCJH0Video can’t be loaded because JavaScript is disabled: Электропроводка в деревянном доме своими руками. (https://www.youtube.com/watch?v=eJSBBRaCJH0)

Внутренняя проводка в металлической трубе

Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:

• подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
• проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
• диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам ­– благодаря развальцовке трубы внутри гильзы;
• протягивают кабель сквозь трубу и проверяют изоляцию;
• соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

Соединение проводов

В распределительных коробках провода могут соединяться одним из следующих способов:

• соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
• соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
• опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
• дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.

Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.

Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.

После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.

Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.

Статья написана для сайта remstroiblog.ru.

Что выбрать: кабель или провод?

Следует пояснить, что кабель и провод — вовсе не тождественные изделия, хоть и имеющие порой внешнее сходство. Провод — это просто металлическая проволока, использующаяся для передачи электроэнергии. Кабелем же называется электротехническое изделие, состоящее из одной или нескольких жил, защищенных от воздействия окружающей среды изоляционным материалом.

Прокладка электропроводки в квартире — процесс достаточно сложный, требующий наличия соответствующих знаний и опыта выполнения работ.

Для разводки электрики в жилых помещениях должен использоваться только кабель. Такое требование обусловлено несколькими причинами:

• провода не обладают требуемой устойчивостью к длительному нагреву, изоляция их недостаточна, а потому вероятность возгорания на порядок выше;
• необходимо прокладывать либо в толще стены скрытым способом, либо разводить проводку в полу, в любом случае помещая их в ПНД трубу или в гофру, что ведет к дополнительным затратам;
• эксплуатационные характеристики и срок службы провода несравнимо ниже.

Кабель FRLS и FRHF

Есть кабеля и более совершенного исполнения по пожаробезопасности с другими индексами. Однако вы должны понимать, что область применения их довольно специфична (помещения с массовым пребыванием людей, больницы, школы и т.д.).

Такие специальные марки не просто дороже, но и найти их в обычных строительных магазинах не всегда получается. Для ваших домашних нужд, вполне сгодится и вариант обычного LS.

Кроме того, учитывайте и разницу в размерах. Например кабель ВВГнг FRLS 3*1,5мм2 будет в диаметре таким же, как “простой” ВВГнг Ls 3*4мм2. На фото ниже – слева простой LS на 4мм2, справа – frls на 1,5мм2.

Даже если у вас есть возможность и деньги закупить такую марку, помните что это повлечет дополнительные траты не только на провод, но и на крепеж, штробы увеличенного размера и другие неудобные моменты монтажа.

Тем не менее в Европе и странах Запада, уже практически не производится кабель просто с индексом LS. Это объясняется его высокой коррозионной активностью и большим дымовыделением по сравнению с другими марками (нг-FRHF).

Возможно и у нас в недалеком будущем правила также поменяются. Но пока пользуемся и работаем по тем инструкциям что есть. Да и зачем вам дома кабель с индексом FRLS или FRHF? Чтобы телевизор включенный в розетку работал до последнего, пока хата горит? Такие марки нужны прежде всего для питания операционных и реанимационных помещений в больницах, систем пожарной защиты и аварийного освещения.

Так какой же провод купить для электропроводки в квартире

На основании вышеизложенного приходим к выводу, что провод от щита учета до распределительной коробки и дальше между распредкоробками можно проложить проводом ППВ-3х2,5 или ППВ-3х4. В некоторых случаях сечение провода может доходить до 6мм2. Провод прокладываем трехжильный (фаза, ноль, заземление). Можно использовать кабель ВВГ с аналогичными сечениями.

Провод (кабель) от распределительной коробки до розетки используем тех же марок с сечением 1,5-2,5 мм2. Если розетки с заземляющим контактом, то используем трехжильный провод, если без заземления, то двухжильный. Я бы посоветовал во всех случаях прокладывать трехжильный провод. На перспективу. Вдруг через некоторое время понадобится заземляющий контакт.

Провод от выключателя до ламп освещения прокладываем сечением 0,75-1,5 мм2. Число жил от двух и до… зависит от того, на сколько групп освещения у вас разделен светильник (люстра).

При определении длинны покупаемого провода лучше всего составить план квартиры в масштабе, где вы собираетесь прокладывать проводку, условно расставить мебель и разметить, где у вас будут находиться розетки выключатели и светильники. Потом нарисовать схему прокладки проводки с указанием сечения провода и количества жил в нем. План может выглядеть примерно так:

После этого можно посчитать примерно сколько провода надо купить прибавив к расчетам процентов 10-15 на всякий случай.

Проект и схема разводки электропроводки

Что подскажет маркировка

Она обычно включает несколько букв и чисел, которые обозначают:

• Числа. Первое указывает на число жил, следующее – на площадь сечения каждой, остальные подскажут класс гибкости электропровода.

Первые буквы. Если в маркировке на первом месте стоит «А», это алюминиевый проводник. При ее отсутствии такие буквы указывают на медные разновидности и подсказывают, из чего выполнена верхняя изоляция.

Оболочка из полиэтилена маркируется литерой «П», поливинилхлоридная – «В», резиновая – «Р». Буква «К» означает контрольный кабель. Аббревиатура «ШВ» указывает на присутствие герметичной защиты, к примеру, шланга из ПВХ.

Другие обозначения. Наличие в маркировке литеры «Э» сообщает о том, что между жилами есть наполнитель. Сочетание «ОЖ» указывает на однопроволочную жилу, гибкость и плоскость кабеля подтверждаются буквами «Г» и «П» соответственно. Качественные характеристики подскажут обозначения «НГ» (огнестойкость, негорючесть), «Б» (бронирование кабеля), «LS» (отсутствие дыма при плавлении).

Рассмотрим самые популярные виды кабелей и какой провод лучше использовать для проводки в квартире:

• ВВГ из меди может быть плоским либо круглым. Лучше выбирать улучшенные в плане безопасности варианты – ВВГнг (негорючий) либо ВВГнг-LS (огнестойкий с пониженным выделением дыма).
• АВВГ – алюминиевый устойчивый к горению аналог.
• NYM – круглый провод из меди, одножильный, с низкой степенью горючести и дымовыделения.
• ПВС – круглый многожильный провод из меди для подключения бытовой техники и удлинителей, иногда – для внутренних линий проводки в квартире.
• ШВВП – плоский кабель из меди с многопроволочным проводником. Используется для подсоединения электроники и бытовых приборов.

Провода также можно различить по цвету, что важно при открытой проводке. Черный указывает на ВВГ, оранжевый на ПВС (но он может быть и белым)

Тон кабеля марки NYM – серый. ШВВП обычно белый, но встречается и других оттенков.

Внимание! Электротехнические изделия с маркировкой ПБПП, ПУВП, ПУНП, ПУНГП в квартире применять не стоит в связи с повышенной пожароопасностью.

Преимущества и недостатки меди

В электропроводке в частных домах и квартирах в настоящее время используются провода и кабели из меди. Алюминиевые кабели сечением ниже 16 кв. мм запрещены ПУЭ. Давайте рассмотрим плюсы и минусы проводов и кабелей с медными жилами.

Преимущества:

1. Жилы выдерживают многократные сгибания, что повышает ремонтопригодность проводки, вы можете без проблем раскрутить старую скрутку и скрутить заново, добавив туда провод, например. Алюминий в такой ситуации может даже не раскрутится и лопнуть.
2. Медные кабели любых сечений производятся и с мягкими гибкими многопроволочными жилами. Это даёт возможность использовать их для подключения подвижных потребителей, например утюг или фен, и другие электроприборы. Таких кабелей с алюминиевыми жилами просто не бывает.
3. Сопротивление меди практически в 2 раза меньше чем у алюминия. Это значит, что при одинаковом сечении медь выдерживает больший ток, чем алюминий.
4. Медь тверже, чем алюминий. Поэтому у нее меньшая текучесть, и при подключении провода к винтовому зажиму вы получаете более качественный контакт.
5. Медь не окисляется. Вернее окисляется, но очень медленно, в отличие от алюминия.

Недостатки:

1. Главным недостатком меди является то, что её стоимость до двух раз дороже, чем алюминия.
2. Вес медного провода больше чем вес алюминиевого в два раза. Значит нужно устанавливать больше опор, при прокладке кабеля по воздуху, и их конструкция должна выдерживать более тяжелые проводники.
