Инструкция по монтажу
В случае, когда источник света ленточного типа своими руками устанавливается на потолок при помощи плинтуса, работы будет немного:
- плинтус крепится ниже уровня потолочного перекрытия на 8-10 см;
- на очищенную поверхность этих элементов наклеивается светодиодная полоса.
Монтаж карниза из гипсокартона – более трудоемкий процесс. В первую очередь устанавливается металлический профиль. Расстояние от потолка до этой конструкции соответствует высоте карниза. Его ширина будет отличаться от реального расстояния между профилем и стеной. Например, металлическая конструкция должна монтироваться на удалении 20 см от стены, тогда как общая ширина карниза соответствует значению 30 см.
Затем от потолка опускают отрезки профиля определенной длины (значение данного параметра должно соответствовать высоте карниза из гипсокартона).
Подключение ленты
Перед тем как выполнять монтаж осветительных приборов своими руками, нужно проверить, соответствует ли блок питания уровню оказываемой на него нагрузки. Для этого необходимо рассчитать мощность используемых светодиодных лент: умножается значение мощности полосы протяженностью 1 м на общую длину ленты.
Обычно такие источники света поставляются в бухтах по 5 м. К полученному значению нужно прибавить небольшой запас (15-20%).
Этапы подключения ленты
Если все светодиодные полосы будут подключаться от одного блока питания, то выбирается параллельная схема соединения. В соответствии с протяженностью профилей по каждой стене нарезаются ленты нужных длин. Соединение отрезков производится посредством пайки, после чего участки изолируются при помощи термоусадочной ленты. Монтаж проводов своими руками предполагает их зачистку и лужение оловом и канифолью.
Правильное расположение
Источники света ленточного типа обычно устанавливают по периметру потолка. Допускается также установка ленты по контуру выступающих разноуровневых поверхностей подвесных потолков. Для охлаждения светодиодной полосы правильно использовать алюминиевый профиль, поэтому в данном случае более предпочтителен второй способ (на базе карниза из гипсокартона).
Таким образом, процесс монтажа светодиодной ленты довольно прост
Важно обращать внимание полярность при соединении проводов и учитывать уровень нагрузки, который способен выдержать блок питания. При установке необходимо правильно расположить ленту, чтобы она не была полностью закрыта барьером (потолочным плинтусом или карнизом)
Установка своими руками
Поскольку наибольшим спросом пользуются ленты на клейкой основе, рассмотрим этот способ создания светодиодного освещения.
Для работы понадобится:
- светодиодная лента, приобретенная с небольшим запасом для подстраховки;
- ножницы для отрезания необходимой длины изделия;
- термоусадочнаяя трубка или изолента;
- паяльник с припоем и канифолью либо LED-коннекторы;
- провода для соединения лент.
Инструмент для монтажа светодиодной ленты своими руками
Дополнительно могут понадобиться потолочные плинтусы и нивелир для разметки потолка. Оптимальным вариантом считается наклеиваемый на стену потолочный плинтус. С помощью нивелира потребуется выполнить разметку стен для получения горизонтальных линий, по которым будет приклеена деталь.
Установка ленты, полностью готовой к монтажу
Шаг 1. Замерить высоты в разных углах комнаты и найти меньшее значение, от которого будет идти разметка.Шаг 2. С помощью нивелира отметить горизонтальные линии для установки плинтуса. В самой низкой точке он должен находиться на расстоянии 5 см от потолка. Так свет будет свободно проникать на верхнюю площадь помещения.
Линия лазерного уровня для крепления багета
Шаг 3. При наличии необходимой проводки выполнить установку плинтуса на клей, известный как «жидкие гвозди».

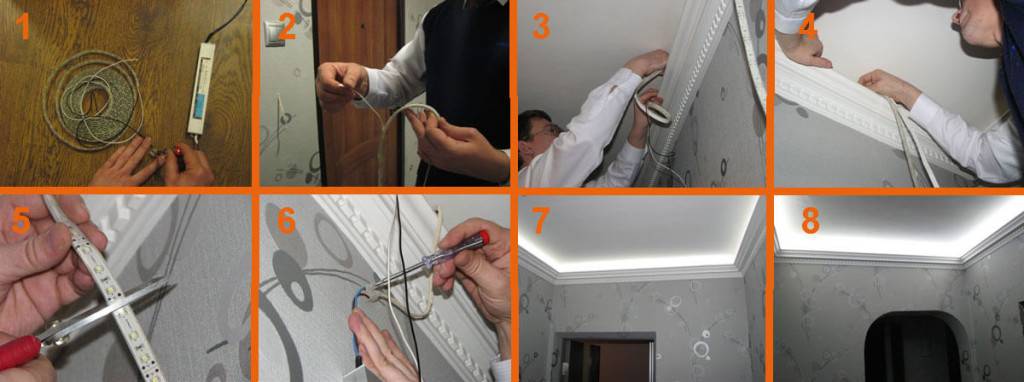

Пошаговый процесс монтажа светодиодной ленты на потолок
Шаг 4. Обезжирить поверхность, на которую будет устанавливаться светодиодная лента. Также необходимо избавиться от осыпающихся покрытий. Для увеличения надежности крепления место монтажа проклеить крепким двухсторонним скотчем.Шаг 5. Отделить липкий слой с диодной ленты и приклеить ее параллельно потолку или под углом к нему для создания нужного освещения.
Лента свободно клеится к поверхностям. Для начала поверхность нужно очистить от пыли, потом снять с основания ленты защитную пленку и приклеить по линии оформления.
Подключение к блоку питания с помощью проводов
Наиболее простым способом является использование LED-коннектора. В этом случае контактный конец ленты прикладывается к контактам коннектора, после чего закрывается крышка. Но такой вариант более более дорогой и менее надежный, как пайка.
Схема светодиодного освещения в квартире
Схема параллельного подключения двух RGB-лент
Этапы подключения питания с помощью пайки.
Шаг 1. Залудить контактные площадки на ленте, покрыть их припоем.
Пайка соединения ленты с кабелем
Шаг 2. Освободить от изоляции примерно 8 мм проводов, залудить их, снабдить припоем и обрезать до длины 3 мм.Шаг 3. Наложить провода на площадки и с помощью жала паяльника и припоя провести пайку.
Пайка светодиодной ленты
Припой на разных площадках не должен соединяться во избежание короткого замыкания на проводах.
Провода припаяны к ленте
Шаг 4. Несмотря на малое напряжение, место пайки лучше изолировать с помощью термоусадочная трубки или обычной изоленты.
Термоусадочная трубка
Изоляция контактов светодиодной ленты
Для того чтобы нагреть термоусадочную трубку, можно воспользоваться обычной зажигалкой, профессионалы же для этого используют промышленный фен (тепловой пистолет)
Нагрев термоусадочной трубки феном
Нарезка и скрепление ленты
Для нарезания ленты следует использовать специальную разметку, нанесенную на поверхность изделия. Стандартный шаг, через который повторяются контактные площадки, составляет 3 диода. Обычно место для разреза обозначается линией или пиктограммой в виде ножниц.
Обрезка светодиодной ленты
Соединение ленты проводится одним из трех способов:
- LED-коннектором;
- пайкой с проводами;
- пайкой без проводов.
Вне зависимости от выбранного метода необходимо следовать правилу — не соединять ленту в длину, превышающую 5 метров. Данная величина позволяет всем диодам равномерно гореть, не теряя яркости, которая пострадает при выходе за 5 м.
Отрезки ленты, соединенные коннектором
Этапы соединения отрезков ленты коннектором (часть 1)
Этапы соединения отрезков ленты коннектором (часть 2)
Первый способ, как упоминалось, прост, но дорог, поэтому обратим внимание на пайку. Пайка с проводами. Пайка с проводами
Пайка с проводами.
Шаг 1. Залудить очищенные концы провода. Покрыть припоем.Шаг 2. Покрыть припоем контактные площадки на конце ленты.
Процесс пайки
Шаг 3. Провести пайку концов провода и конца ленты так, чтобы припой с разных площадок не соединялся.
Подключение пайкой фото
Шаг 4. Повторить с концом другой ленты.
Данный способ удобен, когда требуется монтаж ленты под углом. Гнуть саму ленту под прямым углом для крепления запрещено. Использование спайки концов с помощью медного провода подходящего диаметра решает указанную проблему.
Еще один вариант — использование углового коннектора
Выбор цвета свечения
Почему-то мало кто обращает внимание, на такой важный момент, как точность воспроизведения цветов. Сами цвета подразделяются на:. теплый белый
теплый белый
нейтральный белый
холодный белый
Для жилых помещений лучше всего подойдет теплый белый – 2700 Кельвин. Нейтральный (4000К) и холодный (6000К) монтируйте там, где чаще всего работаете.
Параметр точности воспроизведения цвета указывается как CRI (Colour Redering Index). Если для жилой или рабочей зоны выбрать ленту с CRI<70, то некоторые предметы и объекты будут казаться синеватого или зеленоватого оттенка.
Представьте себе синий лимон на кухонном столе. Тут ненароком и аппетит может пропасть. Поэтому лучше всего для таких мест использовать марки с CRI от 80 до 90.
Цветомузыкальная подсветка
Одним из самых необычных вариантов для устройства освещения является цветомузыкальная подсветка. Любая комната с таким новшеством легко превратится по желанию в современную цветомузыкальную дискотеку, но в собственном доме. Это современное оформление разработано с учетом последних достижений нанотехнологий.
Он при включении музыки полностью контролирует частоту и цвет ленты, кажется, что она изменяет цвет в такт музыкальному сопровождению.
Статья по теме: Как оформить интерьер зала в классическом стиле
Крепление алюминиевого уголка для светодиодной ленты.
Сама лента может монтироваться в карнизе потолка, вертикально или горизонтально на стенах. Эффект получается стильный, оригинальный и привлекательный. Применяется такой вариант сегодня не только для ночных клубов, для которых он и был разработан, но и для больших гостиных. Интересен он в спальных комнатах, кухнях, но немного в ограниченном варианте. Яркая и слишком часто сменяемая подсветка не нужна. В последнем случае подойдут мягкие смены цвета под расслабляющую и приятную музыку. Для установки применяются многоцветные ленты, обязательно присутствует специальный аудиоконтроллер.
Что такое светодиодная лента
Лента с расположенными на ней светодиодами имеет вид гибкой полосы шириной 5 – 50 миллиметров. На одной из ее сторон расположены светодиодные резисторы, соединенные между собой электрическими проводниками, в результате образуя единую схему. С другой стороны диодной ленты для потолка, как правило, можно увидеть двухсторонний скотч, предназначенный для ее фиксации на разных поверхностях.
На этих гибких полосах может присутствовать разное количество светодиодов, причем различных размеров. С целью получения более насыщенного и яркого освещения дополнительно припаивают один-два ряда диодов.

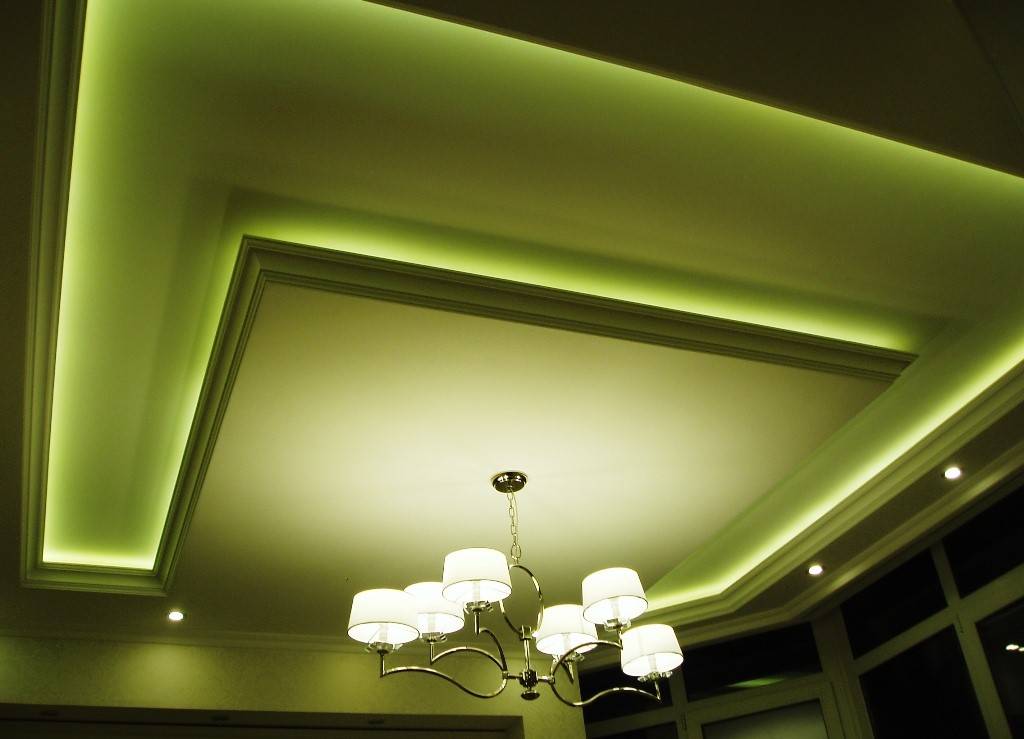

Интерьерная светодиодная подсветка потолка
Интерьерная подсветка потолка — это возможность полностью преобразить помещение, используя для этого простую, но качественную светодиодную ленту. Сегодня такой вариант обычно используется с подвесными или натяжными потолками, довольно популярна карнизная подсветка. Интерьерная подсветка потолка позволяет улучшить уровень освещенности, сэкономить на электроэнергии.
Схема подключения светодиодной ленты.
Светодиодной лентой можно оформлять любую поверхность, многоуровневые гипсокартонные конструкции можно зрительно расширять, подчеркнув необходимые зоны.
Для создания карнизных подсветок лента монтируется за небольшим горизонтальным выступом из гипсокартона. Освещение комнаты осуществляется по-разному, все зависит от того, как именно была укреплена лента. Например, свет может быть рассеянным или направленным, результат в итоге получается разнообразным. Цвет системы тоже может отличаться, это не обязательно обычный белый. Светодиоды могут быть голубыми, красными, зелеными, желтыми, есть многоцветные ленты. Контроллер позволяет менять не только цвет, но и уровень освещения.
Как получают белый цвет? Есть два способа
Поскольку светодиода с белым свечением в
природе не существует, то его делают из синего,
добавлением на кристалл люминофора. Люминофор выглядит
как светло желтое пятно на кристалле светодиода. По
этому признаку, легко отличить какой светодиод перед
вами, если видите желтые пятна на светодиодах, то это
белые светодиоды.
Белый светодиод и желтый люминофор на нем
Но со времени люминофор теряет свои свойства
преобразовывать синий цвет в белый, и цвет свечения
ленты начинает отдавать оттенками синего цвета.
Примерно
через год яркость может снизиться на 20-30% и спросите
продавца даст ли он гарантию на то, что за год яркость
белого светодиода не изменится, никто вам такой гарантии
не даст.
В этом случае предлагаю пользоваться вторым способом
получения белого цвета.
Как известно из школьного курса физики, белый цвет
получается смешиванием трех цветов красного, зеленого и
синего. У нас есть трехцветный светодиод и если зажечь
все цвета одновременно на одинаковую яркость, то мы
получим белый цвет, и проблема с люминофором нас не
тревожит.
Трехцветные светодиоды стоят на RGB ленте,
поэтому предлагаем использовать ее и для получения
белого цвета и для получения еще любых других оттенков.
RGB-лента может светиться разными цветом
Такая лента прослужит намного дольше.
Допустим, захотелось, чтобы было просто светло, включите
белую подсветку. Под настроение можно выбрать любой
другой, романтическая обстановка это красный, зеленый
способствует расслаблению.
Все это очень просто делается одним нажатием кнопки на
пульте дистанционного управления контроллера.
Пульт дистанционного управления RGB-лентой
Так же, как уже говорилось выше, ленты отличаются
количеством светодиодов и чем больше светодиодов, тем
лента дороже. Внизу на рисунке представлены различные
модификации LED лент.
Ленты с различным количеством светодиодов и различной
плотностью их установки
Из нашего опыта мы можем посоветовать в потолок ставить
ленту SMD 5050 30 светодиодов на метр или больше ,
теплого белого свечения , либо RGB ленту.
Для декорирования мебели, ниш потолков, интерьера лучше взять
ленту SMD 3028 c 60 светодиодами на метр, она хорошо
справится со своей задачей. Свет от более яркой ленты
будет «бить по глазам», к тому же для более яркой ленты
нужны более мощные, а значит более большие блоки
питания, которые проблематично спрятать в интерьере.
Теперь вы можете сделать подсветку сами, не прибегая к
услугам монтажников. Стоимость их работы колеблется от
50-150% стоимости комплектующих для подсветки.
К тому же вам придется приглашать домой незнакомых людей
для монтажа подсветки это не всегда удобно.
Воспользовавшись нашими наборами, вы можете сэкономить
до 100% стоимости необходимой для создания у вас в доме
светодиодной подсветки, также свои нервы и время.
Просто
выберите подходящий для ваших целей набор и закажите
его, доставка осуществляется бесплатно. Все
комплектующие в наборе уже соединены и проверены
квалифицированными монтажниками. Для проверки комплекта
подсветки вам достаточно воткнуть вилку в розетку.
Для
установки набора вам не нужно иметь никаких навыков в
электричестве, не нужно иметь никаких инструментов.
Лента приклеивается на двухсторонний скотч который уже
имеется на ней. Все электрические соединения уже сделаны
и проверены профессиональными электриками.
| Готовые наборы для | |
| Соберем подсветку персонально под ваш Доставим до двери в любой город |
- Светодиодная лента для
подсветки потолка Как установить светодиодную ленту? Подробная инструкция
- Как
сделать так, чтобы потолок светился разным цветом? Выбор блока питания для подсветки потолка
Виды светодиодной ленты для плинтуса с подсветкой
В качестве источника освещения для полиуретановых и пенопластовых карнизов в большинстве случаев используются светодиодные ленты. Подобный материал пользуется огромной популярностью благодаря простому монтажу и несложному подключению к сети электропитания. Светодиодная лента представляет собой гибкую штампованную ленту шириной 1-2 см и толщиной не более 3 мм. По всей длине ленты с одинаковым шагом располагаются светодиоды. Для удобства потребителя светодиодная лента длиной 5 метров скручена в рулон.
Между светодиодами установлены элементы сопротивления, которые уменьшают напряжение, поступающее от сети электропитания. По этой причине подключение к сети 220В выполняется с помощью выпрямителя, который представляет собой блок питания на 12В или 24В. Интенсивность освещения от светодиодной ленты можно регулировать с помощью контролеров или пульта управления.
Чаще всего для контурного освещения потолочного пространства требуется несколько отрезков светодиодной ленты. Для нормальной работы всей системы специалисты по электротехнике рекомендуют приобретать блок питания в зависимости от суммарной мощности отрезков.
Установить потолочный плинтус с подсветкой своими руками может простой домашний мастер. Для большего удобства обратная сторона светодиодной ленты имеет клейкую поверхность, что позволяет без особого труда равномерно приклеить светодиодную ленту к рабочей поверхности.
В процессе решения вопроса, как сделать светодиодную подсветку потолка под плинтусом, важно обратить внимание на место подключения блока питания. Оптимальным местом можно назвать верхнюю часть помещения с использованием технологических каналов для электропроводки
Помимо светодиодной ленты очень часто для освещения потолочного пространства используется газосветная неоновая гибкая трубка
Помимо светодиодной ленты очень часто для освещения потолочного пространства используется газосветная неоновая гибкая трубка
Такой элемент характеризуется широкой цветовой гаммой, поэтому больше подходит для контурного освещения потолков.
Помимо светодиодной ленты очень часто для освещения потолочного пространства используется газосветная неоновая гибкая трубка. Такой элемент характеризуется широкой цветовой гаммой, поэтому больше подходит для контурного освещения потолков.
Меньшей популярностью пользуются лампы дюралайт или точечная подсветка. Эти элементы представлены в виде трубки, внутри которой располагаются маленькие источники света. Низкий спрос на такие элементы освещения связан с частым выходом из строя лампочек, замена которых предполагает замену целого куска трубы. Когда на смену лампам дюралайт пришли светодиоды, ситуация намного улучшилась. Приборы освещения стали более экономичными и практичными в плане эксплуатации.
Установка точечных приборов освещения предполагает монтаж отдельных элементов на определенном расстоянии друг от друга. Точечное освещение может стать основным источником света или использоваться в комбинации со светодиодной подсветкой.
Создание контурного освещения в потолочном пространстве нельзя назвать сложным и непонятным мероприятием. При наличии знаний и навыков в работе с электротехническими приборами и малейшем представлении об оформлении потолочного пространства поставленную задачу вполне можно решить самостоятельно. Однако для качественного и правильного монтажа потолка с подсветкой по периметру под плинтусом требуется выполнение некоторых правил.
В частности важно понимать следующее:
- Подсветка для потолочного плинтуса – это один из вариантов декоративного освещения потолка.
- Для работы в обязательном порядке потребуется расходный материал. Это могут быть плинтуса из полиуретана или пенопласта.
- Приобретая расходный материал, следует помнить о пожарной безопасности. Поэтому приобретать нужно материал, устойчивый к сильному нагреванию и открытому огню.
- Дополнительные элементы и непосредственно потолочные плинтусы должны иметь соответствующую форму, которая позволит установить элементы для контурного освещения.
- Для достижения желаемого результата специалисты в области электротехники рекомендуют в качестве элемента для контурной подсветки выбирать светодиодную ленту. Именно этот вариант можно назвать самым доступным и простым.
- Устанавливая натяжной потолок и багет для светодиодной ленты, не рекомендуется использовать в одной комнате более 4 лент.
- Монтаж плинтуса, оборудованного для установки светодиодной ленты, доступен простому домашнему мастеру при условии соблюдения всех правил техники безопасности.
Трехцветные лампы
Осветительные ленточные приборы отличаются видом используемых ламп. В RGB-лентах каждый из диодов является сборкой из трех светодиодов, имеющих красный, синий и зеленый цвет.
Такие диодные ленты насчитывают 4 выхода. Один из них – общий, а три другие предназначаются для каждого цвета. За счет их комбинации возможно получение богатой оттеночной гаммы. Аналогичным способом достигается разнообразие расцветки на телевизионном экране.
Если для монтажа подсветки потолка используются трехцветные диодные ленты, ими необходимо управлять, для чего потребуется прибор – контроллер. Благодаря его применению можно осуществлять регулировку скорости изменения расцветки или зафиксировать один цвет. В RGB-ленте запускать многоцветный вариант вовсе не обязательно – можно задействовать только белый цвет.
Сегодня в продаже имеются высокотехнологичные виды диодных лент, оснащенные встроенным Wi-fi. Ими удобно управлять со смартфона, если на нем установлено соответствующее приложение.
Делая выбор блока питания, нужно учитывать, что ленты с RGB лампочками рассчитаны на напряжение 12 и 24В.
Как устанавливается такая подсветка
Самый простой способ – снять защитную полоску с клеевого слоя и приклеить полосу с чипами на нужное место. Однако, для соединения нескольких частей между собой или присоединения к ним проводов, необходимы специальные разъемы.
Если необходимо отрезать кусок с чипами, нужно прорезать пластиковое основание только в тех местах, которые специально обозначены поперечной полоской. После такого разреза, к ленте придется припаять два контактных провода. Сделать этот несложно – главное не перегревать плату. Для этого, потребуется паяльник не мощнее 25 ватт.
Сделав необходимые приготовления, останется только присоединить отрезанный участок ленты к блоку питания. Он может выдавать как 12, так и 24 вольта. Расчет осуществляется, исходя из общей мощности имеющихся чипов. Блок питания должен выдавать мощность не меньше той, которую потребляют все диоды вместе.
Рекомендации экспертов по установке светодиодной ленты
Чтобы результат установки светодиодной ленты на потолке оправдал ожидания, следует прислушиваться к советам профессиональных мастеров. Так, эффект от прокладки освещения данной категории будет выше, если досконально соблюдать следующие нюансы и тонкости:
Если в помещении планируется организация многоуровневого освещения, до начала работ и покупке изделий следует составить рабочий проект со спецификациями и схемами сборки кабельной сети.

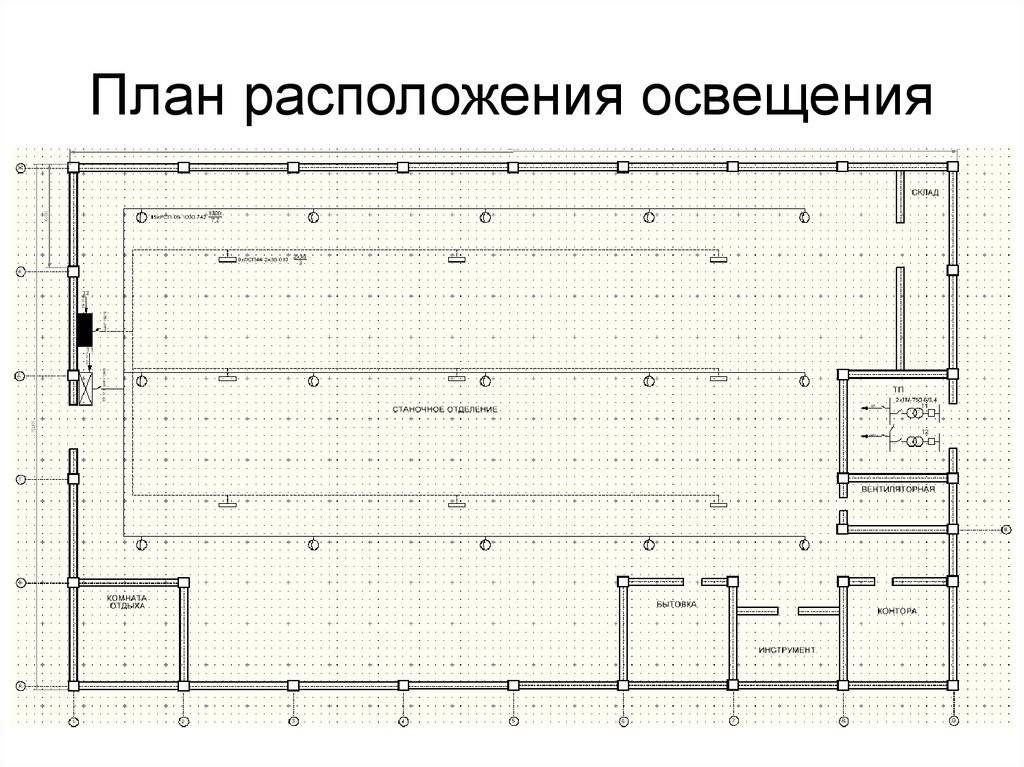

Проект освещения комнаты
Приклеивание ленты лучше вести не на побелку или гипсокартон, а на заранее смонтированный пластиковый элемент, например, полосу или уголок с глянцевой поверхностью.

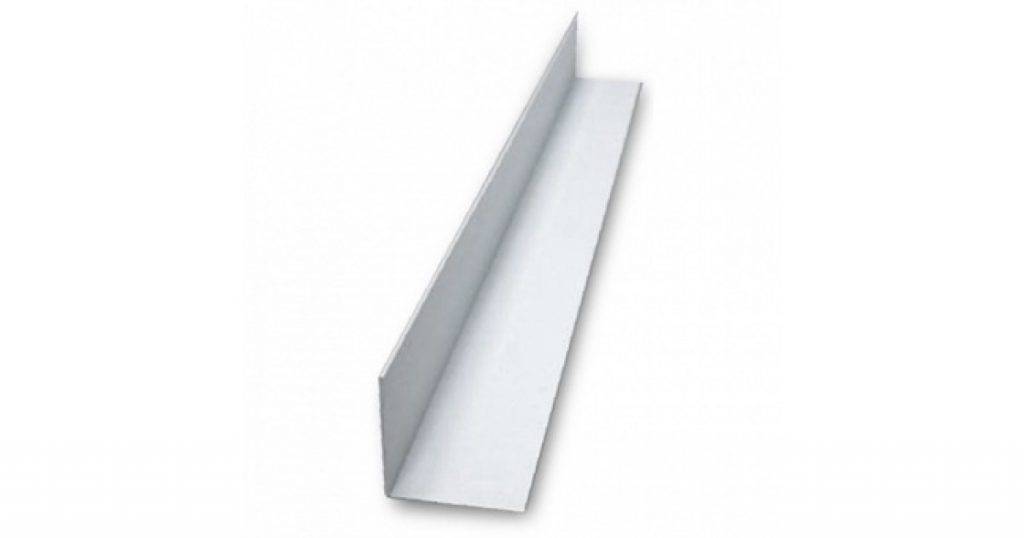

Пластиковый уголок
- Раскрой ленты проводится строго через 1 метр полосы, так как именно в этих местах размыкание контактов не приведёт к потере её работоспособности.
- При стыковке ленты из нескольких частей следует предусматривать не более 2 – 3 мест сопряжения. Если их получается больше, лучше заранее приобрести катушку с цельным изделием.
- При подключении одного ряда светодиодов можно использовать последовательную схему. Если же планируется использованием нескольких рядов ленты, то монтаж обязательно должен вестись с параллельным включением.
Несколько рядов ленты
- В одну и ту же цепь не стоит включать силовые и слаботочные приборы, так как перепады напряжения могут вывести их из строя.
- Когда монтаж ленты производится с применением механических фиксаторов, следует исключить повышенное давление на элемент. При излишнем давлении на токопроводящей канал, он начинает греться и может вызвать выгорание цепи.

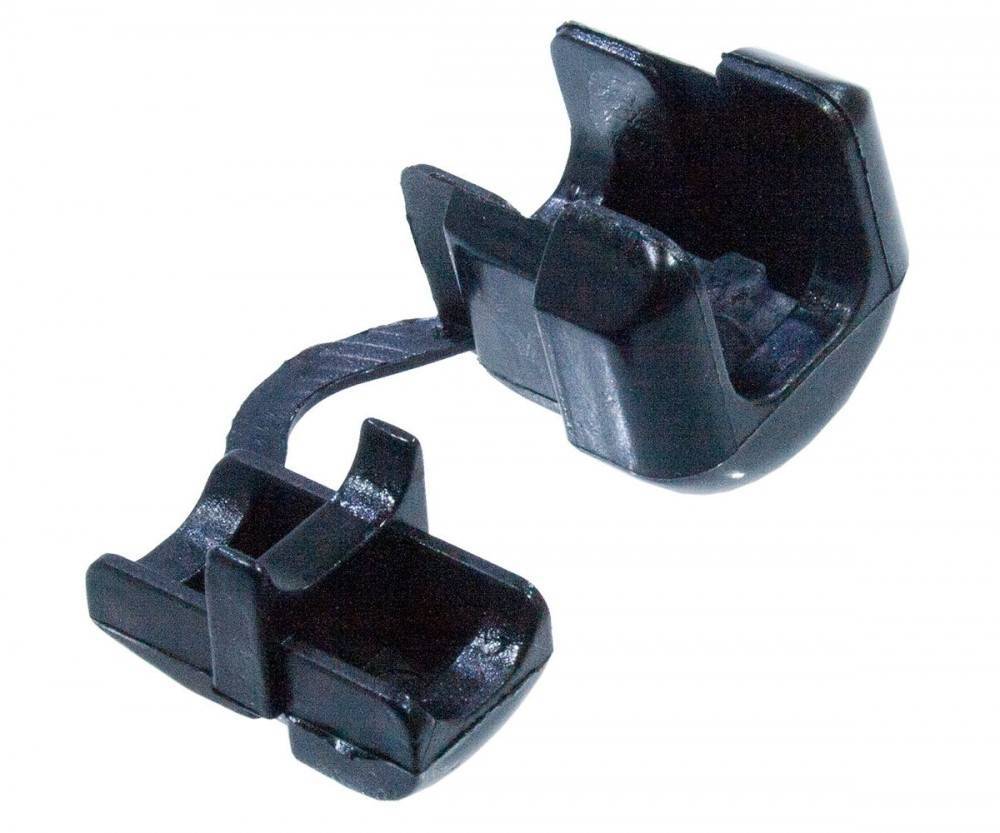

Механические фиксаторы
При соблюдении всех правил по монтажу и подключению, изделие может эксплуатироваться до 5 – 10 лет и более без необходимости ремонта и замены.
Рекомендации по выбору светодиодной ленты
- расцветка. Выбирайте RGB ленту, позволяющую изменять цвет, яркость и другие параметры света с помощью пульта;
- плотность LED элементов. Если обустраиваете контурную подсветку, выбирайте модели с плотным расположением светодиодов (60 либо 120 единиц на 1 м). Направленную подсветку лучше обустроить менее плотной лентой (30 либо 60 светодиодов);
- мощность. Контурную подсветку стоит делать более мощой лентой – около 8 Вт/м. Направленную можно обустроить и менее мощной – 5 Вт/м;
- совокупная мощность. Важный фактор для выбора источника питания. Для расчета необходимо умножить длину на мощность на 1 м;
- источник питания. В зависимости от модели LED лента может питаться от 5, 12 или 24 В. Выбирайте соответствующий источник питания, учитывая мощность подсветки. По параметру мощности лучше сделать небольшой запас.
С примерами подобного освещения можно ознакомиться на фото подсветки потолка, сделанной своими руками. Фактически перечисленные виды и используемые приборы не являются исчерпывающими, но наиболее распространены.
