Как выбрать и правильно подключить трехклавишный выключатель

Способы подключения тройного выключателя с розеткой

В нашей статье мы не будем рассказывать, как проложить провод и установить коробку с выключателями и розеткой. Эту информацию, в зависимости от типа вашей электрической сети, вы найдете на других страницах этого сайта. Поэтому сосредоточимся именно на электрическом подключении уже установленных коммутационных аппаратов и приборов.

Подключение от распределительной коробки

Установка тройного выключателя с розеткой может осуществляться несколькими способами. Разница состоит лишь в подключении нулевого и защитного провода для питания сети освещения.

Наиболее распространенным вариантом является подключение этих проводов от распределительной коробки. И именно этот вариант мы рассмотрим первым.

Схема подключения розетки с двухклавишным выключателем

Итак:

• Прежде, чем приступать непосредственно к подключению, нам следует снять напряжения с распределительной коробки, в которой предстоит работать. Если у вас в квартире несколько групп освещения и провода некоторых из этих групп пролегают через данную коробку, то с них так же следует снять напряжение.
• Теперь вскрываем распределительную коробку, в которой предстоит подключение, и определяем фазный, нулевой и защитный провод. Если сеть освещения у вас выполнена в соответствии с п. 1.1.29 ПУЭ (Правила устройства электроустановок), то голубой провод — это нулевая жила, желто-зеленый — это защитный провод и третий провод —       фазный. Если же монтаж осуществлялся «как-нибудь», то при помощи индикатора и прибора, способного определять наличие электрической цепи, определяем необходимые нам провода. Видео данной процедуры вы найдете на нашем ресурсе.

• Теперь приступаем к установке розетки с выключателем. Для этого подключаем фазный, нулевой и защитный провода к соответствующим клеммам в распределительно коробке и в розетке.
• Теперь можно приступить к подключению выключателя. Для этого к клемме розетки с фазным проводом подключаем еще один провод, который подходит к вводу выключателя. При этом у трехклавишных выключателей один ввод, обычно он расположен отдельно от трех клемм, используемых в качестве выводов.
• Теперь от каждого из выводов выключателя прокладываем и подключаем провод к соответствующим осветительным приборам. Если это люстра с тремя режимами работы, то можно использовать трехжильный провод.
• Теперь возвращаемся в распределительную коробку. Здесь мы своими руками подключаем нулевой и защитный провод. Если используется три разных осветительных прибора, то прокладываем к каждому из них свой нулевой и защитный провод. Если же у нас люстра с тремя режимами работы, то прокладываем к ней один нулевой и один защитный провод.

Подключение от розетки

Иногда установка тройных выключателей с розеткой выполняется в помещениях, где других электроприборов не предусмотрено и которые несколько удалены от основной электрической сети.

В этом случае их целесообразно использовать как распределительную коробку. В таком случае наше подключение имеет небольшие отличия, которые мы и рассмотрим ниже.

На фото представлена схема подключения с использованием розетки в качестве распредкоробки

Итак:

• Прежде всего, как и в первом варианте, снимаем напряжение с распределительной коробки, где нам предстоит выполнять подключение. Подключаем в ней фазный, нулевой и защитный провод и прокладываем их к соответствующим клеммам на розетке.
• В дальнейшем наша розетка исполняет роль распределительной коробки, от которой мы берем фазный, нулевой и защитный провод для подключения освещения. Прежде всего, подключаем фазные провода, как и в первом варианте.
• А вот подключение нулевых и защитных проводов выполняем не от распределительной коробки, а непосредственно с соответствующих выводов розетки. То есть для каждого прибора освещения из нашей импровизированной распределительной коробки будет выходить трехжильный провод. Где фазный провод подключен к выводу выключателя, а нулевой и защитный к клеммам розетки.

Схема подключения выключателя от розетки

После того, как подключен последний провод, можно подать напряжение и проверить работоспособность нашей схемы. Если вы все сделали в соответствии с нашими советами, то все будет работать без замечаний. При этом цена такого монтажа может быть несколько ниже, благодаря использованию меньшего количества провода.

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения трех выключателей

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения четырех выключателей

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

1. относительно высокая стоимость;
2. сравнительно низкая надежность;
3. возможность ложных срабатываний;
4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Подключение трехклавишного выключателя с розеткой

Ну а теперь – несколько усложним задачу: необходимо подключить блок, сочетающий одновременно в себе и трехклавишный выключатель, и силовую розетку.

Не стоит переживать – ничего сверхъестественного нас не ожидает. Скажем даже больше – речь пойдет не о каких-то действительно сложностях, а о, скорее, особенностях конструкции и подключения подобного изделия.

Основные особенности конструкции и схемы подключения

А таких особенностей – всего две, а они как раз и обуславливают те небольшие отличия от всего того, что было обсуждено выше.

Первая особенность – раз в блок входит силовая розетка, то туда должен приходить, в отличие от обычного выключателя, и «полный комплект» проводников. То есть фаза L, нейтраль (ноль) N, и если розетка имеет заземляющие контакты – защитный проводник РЕ.

Взглянем на устройство и схему подключения такого блока.

Большинство рассматриваемых блоков скомпонованы вот по таком принципу.

1 – корпус блока, являющийся одновременно и монтажной коробкой.

2 – силовая розетка.

3 – клемма подключения фазного проводника к розетке.

4 – клемма подключения нулевого проводника к розетке

5 – клемма подключения защитного проводника РЕ к заземляющим контактам розетки.

6 – трехклавишный выключатель, входящий в блок.

7 – клемма подключения общей приходящей на выключатель фазы.

8 – перемычка, соединяющая фазную клемму розетки с клеммой общей фазы выключателя. Как правило, уже установлена при производстве блока, но проверить ее наличие все же не помешает.

9 – «механика» трехклавишного выключателя.

10 – три клеммы выходящих ваз – L1, L2 и L3.

Вот и все особенности устройства.

Схема подключения тоже весьма незамысловата:

Вот и вся «огромная разница» в принципиальной схеме подключения блока трехклавишного выключателя и силовой розетки.

Итак, к розетке ведется и фаза, и ноль, и, при необходимости – защитный проводник. Но два последних – здесь и заканчиваются, в работе выключателя они никакого участия не принимают. А от клеммы фазы розетки через перемычку фаза L передается на общий вход. Дальше – все без каких бы то ни было изменений.

Осталось разобраться, какие провода лучше подвести сюда при монтаже «с нуля», то есть с прокладкой проводки. Видится оптимальным следующий вариант: прокладывается два трёхжильных кабеля:

1. ВВГ 3×2,5, идущий от распределительного щита к розетке. Для силовой розетки, на всякий случай, сечение проводника лучше увеличить, именно поэтому разговор о 2.5 мм².
2. ВВГ 3×1,5 – для трех исходящих фаз, идущих от выключателя к распределительной коробке.

Про перемычку уже говорилось – будет нелишним проверить, чтобы она стояла на месте, и была хорошо зажата в клеммах.

Один и тот же блок с нескольких ракурсов – чтобы понятнее была его форма и особенности крепления в стене.

Как правило, каждый из таких блоков оснащается собственной монтажной коробкой, прямоугольной (с несколько скругленными углами) в прямой проекции. То есть вся сложность – вырезать в стене необходимое окно для размещения и закрепления этой коробки, а также проделать в ее корпусе отверстия для заведения проводов. Да, чуть побольше возни будет, чем с обычным подрозетником, окно под который быстро вырезается одной фрезой, но тоже ничего особо страшного.

*  *  *  *  *  *  *

Каких-то дополнений по электромонтажу, наверное, не будет – того, что было рассказано и показано выше должно быть вполне достаточно. В том числе и в вопросах тестирования старых проводов – мы, как уже говорилось, там несколько забежали вперед, и добавить, по сути, уже нечего.

Можно лишь резюмировать так: вход этого блока подключается как самая обыкновенная розетка, а выход коммутируется так, как нормальный трехклавишный выключатель.

Завершить публикацию можно небольшим видеосюжетом, в котором мастер делится своим опытом установки трехклавишного выключателя с розеткой:

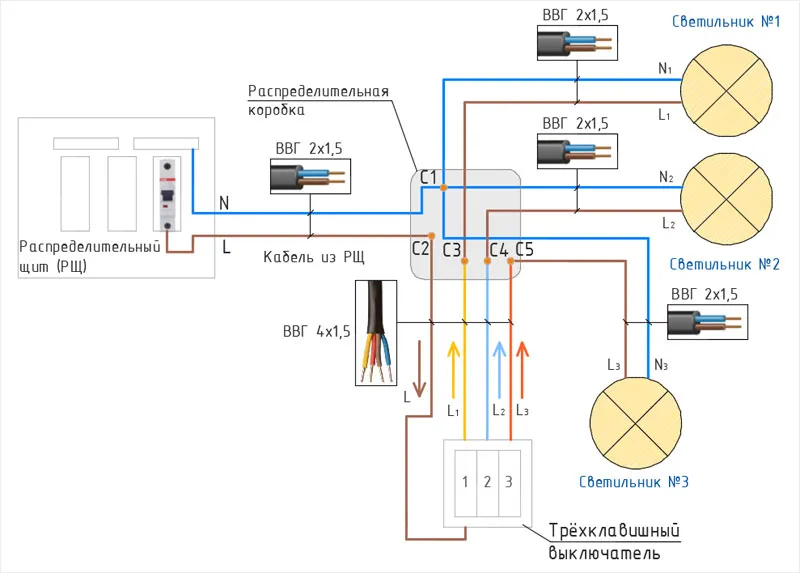

Схема подключения

Перед тем как рассказать, что куда подключать, ознакомьтесь с типовой схемой подключения тройного выключателя с розеткой и без нее. Как видите, в распределительную коробку приходит два провода – синий (ноль) и коричневый (фаза), у вас могут кабели других цветов либо бесцветные. Далее, к нулю подключаются три синих (нулевых) провода от светильников и один идет на розетку.

Как видно из схемы, в стандартной проводке, к трехклавишному выключателю с розеткой подведено пять проводов. Без розетки будет четыре кабеля. Теперь, когда вы представили визуально что куда должно идти, давайте рассмотрим, как подключить тройной выключатель:

Обесточьте электросеть. Достаточно вырубить автоматический выключатель, отвечающий за требуемое помещение

Это самое важное требование, при выполнении любых электромонтажных работ.
Демонтируйте старый выключатель. Сначала удаляются кнопки, затем снимается рамка, потом ослабляются зажимные винты и выключатель извлекается из стены

Открутив немного крепления контактов, освобождаем провода.
Находим фазный провод. Снова включаем напряжение и с помощью индикатора ищем кабель, выходящий из щитка. Индикатор должен засветиться после прикосновения к фазе. Этот провод можно пометить, чтобы не забыть.
Подключаем новый выключатель. Когда фаза найдена, снова отключаем рубильник и приступаем к монтажу устройства. На его тыльной стороне должна быть схема подключения, на которой указано куда подсоединить фазу, а к чему остальные три провода.Соединяем кабели согласно схеме.
Монтируем выключатель в стену. Плотно затянув контакты, укладываем новый переключатель обратно в нишу. Зажимными винтами фиксируем блок и крепим облицовку с кнопками.
Проверяем работоспособность. Подаем электричество и включаем поочередно все клавиши.

В старых домах трехклавишные выключатели возможно установить лишь в местах совмещения туалета, ванны и коридора (кухни). В остальных комнатах проводка предусмотрена только для двух и одноклавишных выключателей.

Поэтому, если вы хотите установить тройной блок, а проводов не хватает, придется модернизировать электропроводку.

Схема подключения трехклавишного выключателя с розеткой не особо отличается от предыдущего. Фазные провода также идут на соответствующие контакты, а розетка запитывается от дополнительного нулевого кабеля и встроенной перемычки (фазы), идущей от блока выключателей.

Резюмируя, можно сказать, что если как следует разобраться с деталями, то выбрать и подключить трехклавишный выключатель вовсе несложно. А если не торопиться и соблюдать все рекомендации, то установка нового электроприбора своими руками доставит лишь удовольствие.

Конструкционно выделяют вертикальные и горизонтальные устройства. Внутри блоки расположены независимо друг от друга, так что их можно подключать по отдельности.

Клавиши также используются для работы с тремя независимыми группами освещения или электроприборов, одна или две из них иногда выбираются в качестве запасных.

В этой статье мы подробно расскажем, как подключить трехклавишный выключатель с розеткой в одном корпусе.

Подключить такой прибор можно двумя способами – параллельными кабелями, отдельно для выключателя и розетки, либо одним кабелем
, при этом с вывода розетки идет перемычка на общий контакт выключателя. Второй способ подключения является преимуществом совмещенного блока, так как позволяет сделать монтаж экономно и быстро. Нет необходимости штробить дополнительные отверстия для розетки, протягивать провода.

Увеличивается шанс короткого замыкания
, так как нагрузка на провод становится больше. Если перегорает проводка, то потребители остаются и без розетки, и без возможности включить свет.

Что такое проходной выключатель: отличия от стандартных приборов и предназначение

Поверхностное изучение проблемы не позволит сделать правильный вывод. Кому-то подобные устройства кажутся излишними. Впрочем, аналогичные доводы можно привести против применения пультов дистанционного управления, других устройств для повышения уровня комфорта. Между тем, не только для удобств предназначен выключатель переходной. Что это такое – показано на следующем рисунке:

Функциональная схема

На первой картинке изображена типичная ситуация. Для освещения лестничного пролета вполне достаточно одной лампы. Ее включают с нижней площадки. Поднявшись на верхнюю площадку (Картинка № 2), размыкают электрическую цепь. Это действие выполняют с применением другого выключателя. При движении в обратном направлении применяют аналогичный алгоритм действий.

Понятно, что подобные решения значительно повышают уровень безопасности. Их применяют не только на лестницах, но и в длинных коридорах

Особенно важно хорошее освещение при наличии поворотов, мебели, других препятствий на маршруте. Такое оснащение необходимо при отсутствии окон. Современные пользователи напомнят о наличии устройств, которые выполняют аналогичные функции с применением датчиков движения, звуков

Современные пользователи напомнят о наличии устройств, которые выполняют аналогичные функции с применением датчиков движения, звуков.

Такой прибор можно установить скрытно, внутри светильника

Тщательное сравнение с проходным выключателем позволит выявить следующие недостатки:

1. Датчики движения обладают определенной диаграммой направленности, что усложняет выбор подходящего места для его закрепления.
2. Регистратор звука способен срабатывать на посторонние шумы. Чувствительность нельзя уменьшать чрезмерно для сохранения работоспособности.
3. Эти устройства чувствительны к перепадам напряжения. Некоторые ложные срабатывания происходят при возникновении эфирных (сетевых) электромагнитных помех.
4. Такие изделия стоят дороже, чем проходные выключатели.
5. По причине повышенной сложности они рассчитаны на меньший срок службы.

Перечисленных аргументов достаточно для правильных выводов. Не умаляя значение современных решений, следует отметить действительные преимущества дешевых, надежных и долговечных проходных выключателей. Отдельно надо отметить улучшение эргономических показателей жилых помещений с помощью этих относительно простых электротехнических изделий.

В спальне – общий свет можно включить на входе и выключить, не вставая с кровати

Для увеличения свободного пространства гостиную часто объединяют с кухней, столовой и прихожей. С применением проходных переключателей не сложно организовать удобное освещение в каждой зоне, подачу питания на общую для всего помещения люстру.

Эти устройства пригодятся при оснащении мест отдыха и других частей придомовой территории

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

“Надо не забывать, что для монтажа на открытом воздухе приобретают электротехнические изделия с высоким классом защиты от неблагоприятных атмосферных и погодных воздействий.”

Одноклавишный выключательПереключатели проходные (1 и 2) в схеме управления лампой освещения из двух мест

Приведенные выше схемы поясняют, чем выключатель отличается от переключателя. Первый – разрывает и соединяет электрическую цепь. Второй – изменяет путь прохождения электрического тока.

Плюсы от применения

Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте.

Отсутствие внешних повреждений — царапин, трещин, сколов. Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.

Использование трехклавишного выключателя с розеткой будет оправдано в том случае, если в вашем доме имеется открытая электропроводка. Разноуровневые потолки, арки, ниши требуют отдельного освещения. Эти два провода, нужно поочередно замыкать со всеми проверяемыми проводами.

Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется. Схема сможет работать и при установке на выключатель нулевого провода, однако правильнее и безопаснее установить его на фазу в разрыве. В противном случае осветительный прибор всегда будет оставаться под напряжением, вызывая риск поражения током, при замене лампочек. Входной фазный L подключается со стороны одиночной клеммы, а выходные фазные L1.

Устройство и схема

С другой стороны, трехклавишный выключатель позволяет сделать дом значительно комфортней. С его помощью вы сможете разделить свое помещение на несколько освещаемых зон. Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. Три других жилы — к трем клеммам выключателя, находящимся напротив общего контакта с одного конца, и каждая жила на фазную клемму своего осветительного прибора одного из трех с другого конца кабеля.

Подключаем провода к распределительной коробке. Устанавливаем выключатель и розетку в ниши. Сфера применения Схема подключения Сфера применения Тройные выключатели применяются в тех случаях, когда необходимо разделить освещение на разные группы либо помещения. Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления. Приходя к выключателю, фаза заходит на его нижний входной контакт и на этом контакте находится постоянно.

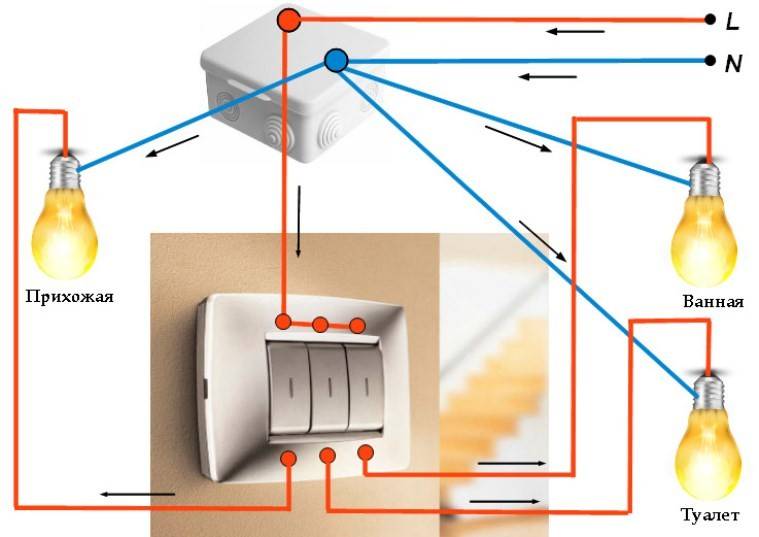

Схема подключения тройного выключателя

Критерии выбора При всем многообразии выключателей на рынке, рекомендуется придерживаться определенных пунктов: Модели с самозажимными клеммами. Площадь сечения каждой жилы кабеля должна быть не менее 0,75 мм2. Тройной выключатель: схема подключения к люстре L — фаза к выключателю красный ; далее фаза желтый, коричневый, розовый идет на три группы ламп люстры; N — рабочий ноль синий , идет сразу на люстру и разводится клеммником люстры по группам; PE — заземление желто-зеленый , подводится к корпусу люстры Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку.

Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. Например, в коридоре можно установить тройную модель, чтобы включать свет в кухне, ванной и туалете, либо же вместо кухни в самом коридоре. Остальные пять занимает процесс подключения. Как подключить двухклавишный выключатель

https://youtube.com/watch?v=RWI_-tMXtDA

Для чего нужен проходной выключатель и как он работает

Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.

Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).

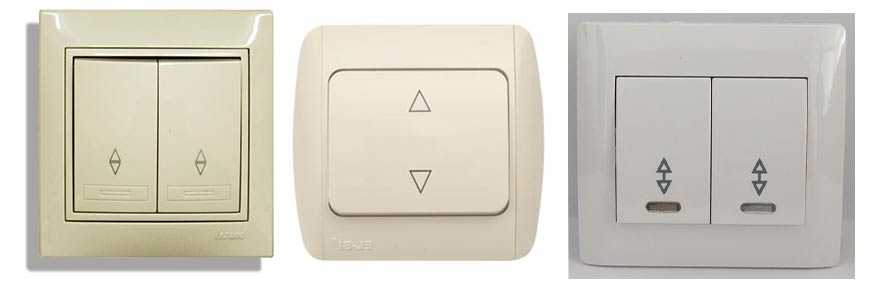

Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.

У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.

Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.

Виды клемм для соединения проводов: советы по выбору

Схема подключения УЗО: инструкция, методы, ошибки

Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.

Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.

Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.

В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.

Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:

• вход соединяется с первым выходом;
• вход соединен со вторым выходом.

Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.

Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).

Ошибки подключения

Подвод фазного провода с верха выключателя считается ошибкой, требующей переделки

Перед тем как заменять выключатель трехклавишного типа у себя в квартире, желательно ознакомиться с характерными ошибками, совершаемыми при проведении этой операции. Основные нарушения в подключении нового прибора:

• Фазный провод подводится не снизу, а сверху выключателя, что считается недопустимым и потребует переделки.
• Выключатель встраивается не в фазную линию, а в нулевую цепь. Это является грубейшим нарушением требований ПУЭ и может привести к несчастному случаю (удару током).
• Отходящие от выключателя провода подсоединяются к осветительному прибору не через распределительную коробку, а напрямую.

Последнее нарушение приведет к неудобству перераспределения отдельных осветительных групп, когда появится необходимость, например, при ремонте или замене люстры.

Конструкция

Каких-то особенных отличий в конструкции этих выключателей нет. Принцип действия один и то же, что и для двух- или одноклавишных.

Рассмотрим основные элементы коммутационного аппарата.

Клавиши и рама, так называемые защитные элементы. Для их изготовления применяют специальный термостойкий пластик. Клавишами непосредственно происходит включение и отключение выключателя.

Рабочий механизм, или привод, который приводит в действие клавиши. Рама соединяется с рабочим механизмом специальными защёлками или винтами. Вся эта конструкция в собранном виде монтируется в монтажную коробку и фиксируется в ней специальными распорками.

Подключаемый трёхклавишный аппарат должен иметь четыре контакта – один, чтобы подсоединять провод питающей сети, ещё три будут обеспечивать соединение выключателя с элементами освещения. Материалом для контактов, как правило, служит медь, размер варьируется в зависимости от сечения провода и подключаемой нагрузки.

Использование такого вида выключателей более интенсивное по сравнению с другими, поэтому средний срок их службы от 8 до 10 лет. Основных причин, по которым устройство может выйти из строя, может быть две:

• Механическая — повредились крепёжные элементы, разрушился корпус.
• Электрическая — повреждение контактов.

Не пытайтесь при той или другой поломке заменить какие-то составляющие в трёхклавишном выключателе, аппарат следует поменять полностью. Лучше будет, если это сделает профессиональный электрик с соблюдением всех правил безопасности. Хотя если вы хорошо знакомы с электротехникой, имеете навыки работы с электроинструментом, понимаете, что такое «фаза» и «ноль», для вас не составит особого труда сделать это самостоятельно.

Сфера применения

Тройные выключатели применяются в тех случаях, когда необходимо разделить освещение на разные группы либо помещения. Как правило, это большие комнаты, с люстрами на несколько рожков или светильники в разных зонах. Модели, совмещенные с розеткой, используются чаще всего в типовых квартирах, где туалет и ванная комната находятся рядом.

При правильной организации осветительных приборов, использование трехклавишного выключателя позволяет также экономить на электричестве. А происходит это следующим образом. Допустим, у вас висит люстра с пятью лампочками, которую включает одноклавишный выключатель. И каждый раз загораются все пять рожков, потребляя максимум энергии. Но не всегда такая иллюминация бывает уместна, иногда требуется и приглушенный свет, от одной или двух ламп.

Управление светом из разных мест в квартире

Теперь представьте помещение, визуально разделенное на несколько зон, где для каждой из них имеется свой источник света. А управляет этой системой трехклавишный выключатель, позволяющий освещать только ту часть комнаты, в которой вы находитесь. Получается, что мы используем именно столько энергии, сколько необходимо, а не всю целиком, экономия очевидна.

Ошибки при подключении віключателя

У многих, особенно начинающих специалистов, возникают ошибки в работе

Важно полностью исключить любые недочеты, чтобы не допустить короткого замыкания

• При работе розетки выключатель не срабатывает. Возможная причина проблемы: перепутаны фаза и ноль на розетке. При помощи индикаторной отвертки, нужно проверить направление проводника.
• Свет не горит на 2 клавишах до включения третьей. Ошибка: неверно присоединены жилы. Исправить ситуацию поможет опять же проверка при помощи индикаторной отвертки.

Если требуется снять старый трехклавишный выключатель, то прежде всего, необходимо подробно изучить схему подключения.

Преимущества подключения трехклавишного выключателя

Устройство этой детали позволяет хозяину дома или квартиры легко регулировать уровень освещенности в помещении. С помощью трехклавишного выключателя можно управлять следующими видами освещения:

• основным;
• дополнительным;
• декоративным.

Таким образом, у человека не возникает необходимости подключать для большей освещенности другие светильники, а также не появляется ощущения чрезмерно яркого света, который хочется приглушить. Пользователь всегда может отрегулировать освещение так, как ему хочется, и все это с помощью одного выключателя.

Помимо удобства, такое устройство играет роль в визуальной привлекательности комнаты. Дело в том, что при наличии трехклавишных выключателей у хозяина нет необходимости собирать сразу несколько монтажных коробок.

Чаще всего трехклавишный выключатель используют в помещениях нескольких типов:

• в больших комнатах сложной формы;
• в комнатах с многоуровневым освещением;
• в длинных и узких коридорах.

Кроме того, подобный выключатель устанавливают в тех случаях, когда требуется управлять освещением нескольких комнат из одной точки (туалет, ванная, прихожая).

Решение на три точки управления

Организация систем проходной коммутации во многом определяется площадью помещений (протяжённостью), количеством ходов (дверей). Поэтому не исключается применение схем с проходными выключателями с трех мест управления или более.

Построение подобных схем, как правило, осуществляется с участием так называемого перекрёстного переключателя.

Это такой же выключатель, но по схемотехническому исполнению сделан на пять контактных клемм, две из которых закорочены перемычкой. Коммутационная группа такого переключателя содержит четыре контактных площадки.

Широко распространённый вариант схемного решения для жилых домов: N, L – бытовая сеть; РК – распределительный короб; Л1 – световая группа; ПВ1, ПВ2 – проходные выключатели; ПРК – перекрёстный коммутатор (+)

Прибор перекрёстного переключения линий является дополнительным элементом схемы, где также предполагается монтаж двух проходных коммутаторов.

Используются простые одноклавишные приборы.

Принцип работы трёхместной схемы следующий:

1. На клемму «common» ПВ1 подключается фаза.
2. От клемм перекидных контактов подключаются 1 и 2 контакты перекрёстного коммутатора.
3. От 3 и 4 клемм перекрёстного выключателя подключение к 1 и 2 клеммам перекидных контактов ПВ2.
4. Общая клемма «common» ПВ2 соединяется с одной клеммой световой группы.
5. Вторая клемма световой группы коммутируется с электрическим нулём.

Подобные решения с участием именно простых одноклавишных устройств рекомендуется применять для помещений, где количество входов/выходов равно количеству мест управления.

Реализация схемного решения по рис 6 в «натуральном» виде. Примерно так выглядит исполненный монтаж внутри помещения, где необходима система управления из трёх мест

К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Очевидно, что не имеет смысла выключать свет, когда человек прошёл только первую половину коридора. Между тем, в сети можно встретить подобные рекомендации «профессиональных» электриков.

Схемы с управлением более чем из трёх мест

Число мест управления, в принципе, не ограничено. Другой вопрос – насколько сложными получаются такие решения. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Увеличивается число коммутируемых линий, контактных клемм. Соответственно, увеличиваются расходы на комплектующие детали и монтаж. Однако проекты на 4-5 управляющих точек применяются достаточно активно. К примеру, такой проект:

Схемотехника для проектов, требующих увеличения числа мест управления более трёх. В данном случае вариант на четыре точки управления (+)

Здесь используется пара одноклавишных простых выключателей проходного действия и пара коммутаторов с функцией реверсивного переключения. На схеме показана только одна световая группа. Между тем, есть возможность подключения дополнительных световых групп.

Дополнительные световые группы

Дополнительные источники света (световые группы) могут расключаться по свободным клеммам и выступать источниками света промежуточных зон перехода. То есть в тех же длинных коридорах появляется возможность задействовать схему на большее число мест управления.

Пятиточечная схема управления системой коммутации света: Л1 – световая группа; N, L – сеть; Вкл 1, Вкл 2 – коммутаторы проходные; Вкл 3, Вкл 4, Вкл 5 – коммутаторы реверсивные (+)

При этом световые группы следует разделять на зоны действия – входная, промежуточная, выходная. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины.

Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. А вот для коммерческой сферы или производственной среды решения такого рода востребованы.
