Как усилить сигнал от ТВ антенны?

Некоторые виды усилителей

Усилители могут быть широкополосными, как уже упоминалось, диапазонными и многодиапазонными, рассчитанными на близкий и дальний прием, могут усиливать сигнал от кабельного телевидения, распределять его на несколько телевизоров.

На наружных решетчатых антеннах типа «польских» устанавливаю антенный усилитель для телевизора swa. Они работают в диапазоне 49-790 МГц

Выбирая такой прибор, обращайте внимание на коэффициент шума – он должен быть как можно меньше. В то же время коэффициент усиления не должен быть максимальным. Он подбирается таким образом, чтобы сигнал, поступающий на вход телевизора, давал качественную картинку

Моделей swa существует очень много, можно подобрать нужную вам, подробнее поинтересовавшись ее характеристиками

Он подбирается таким образом, чтобы сигнал, поступающий на вход телевизора, давал качественную картинку. Моделей swa существует очень много, можно подобрать нужную вам, подробнее поинтересовавшись ее характеристиками.

Широко известна телевизионная антенна Локус. Если она выходит из строя по каким-то причинам (удар молнии, плохая герметизация, старение элементов и т. д.), то можно установить антенный усилитель LSA и тем самым возобновить ее службу. Модели серии L применяются довольно часто и устанавливаются на пассивных и активных антеннах.

Выпускаются усилители Alkad с двумя и четырьмя выходами, благодаря чему можно подключать несколько телевизоров. В некоторых моделях можно производить регулировку коэффициента усиления, причем в диапазоне как метровых, так и дециметровых волн.

Литовская компания Terra выпускает многовходовые усилители, которые могут складывать сигналы от нескольких антенн, есть также приборы этой компании с несколькими выходами.

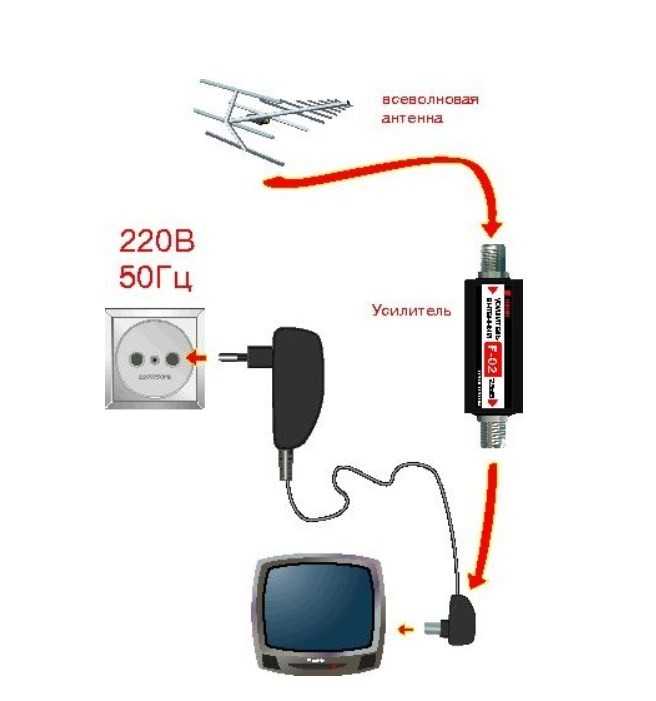

В комплекте с усилителем для телевизора обычно идет блок питания. Его потребляемая мощность составляет около 10 Вт, он подключается к сети. Блок может быть встроенным, небольших размеров, в котором стабилизация напряжения осуществляется с помощью широтно-импульсной модуляции. Помимо этого бывают отдельные громоздкие блоки на трансформаторах, но они постепенно вытесняются.

Вам будет интересно: как выбрать антенну для телевизора

Как правильно усилить цифровое ТВ DVB_T2

Качество поступившего на экран изображения после усиления зависит сразу от нескольких факторов:

• исходный уровень принятого излучения;
• протяженность кабеля;
• коэффициент усиления.

При этом качественный прием можно получить только при допустимом усилении сигнала, т.е. недопустимо и завышение мощности. По этой причине нет точного теоретического расчета по усилению и правильному подключению — это практический эксперимент, который покажет, зачем нужен усилитель в конкретном случае.

На первом этапе нужно правильно выбрать место подключения усилителя. Т.к. кабель понижает мощность, устройство нужно подключать сразу за приемником. Если используется разветвительный короб (кабельное ТВ или общедомовая коллективная антенна DVB-T2), усилитель устанавливается перед ним.

Питание выбирается в зависимости от возможностей подключения. Если затраты электроэнергии не критичны и используется современный телевизор или ресивер, лучше сразу купить активную цифровую антенну. При наличии приемника приобретается 12-вольтовый усилитель. Когда важна энергоэффективность, лучше рассмотреть устройство на 5 В.

Подбор коэффициента усиления

В большинстве случаев достаточно для DVB-T2 усилителя с КУ 32 дБ. Его работа показывает высокую эффективность при длине кабеля до 30 метров

При этом важно правильно выбрать тип антенны, т.к. если изначально поступил слабый сигнал, его усиление приведет к сильной шумности и последующему наложению потоков вещания после расшифровки

Также у пользователя остается возможность увеличить протяженность кабеля, следовательно, принудительно еще больше ослабить поступивший сигнал DVB-T2 вещания. Т.к. точный подбор практически невозможен, этот момент предоставляет «окно возможностей» по регулированию мощности поступающего на приставку сигнала.

Нужно выполнить два шага:

• подключить антенну при минимальном расстоянии от телевизора, тем самым узнать, какой КУ должен быть у подходящего приемного устройства;
• найти в интернете или магазине активную антенну для DVB-T2 с аналогичным КУ и узнать этот же показатель у встроенного усилителя.

Когда будет известно примерное значение можно выбирать телевизионный усилитель, с немного большим номинальным КУ. Такое устройство станет наиболее подходящим для подключения (например, 45 дБ при 32 дБ у рассматриваемого усилителя в качестве примера). Коэффициент усиления цифровых антенн DVB-T2 с этими усилителями не должен превышать 12 дБ.

После подсоединения и включения возможны следующие варианты:

• Прием качественного изображения. Усилитель подобран и подключен правильно, цифровое ТВ готово к просмотру.
• Изображение нескольких программ на одном канале (цифровое ТВ) или четкий показ с полосками (эфирное вещание). Как уже выше пояснялось, это происходит вследствие наложения разных потоков и сильной шумности соответственно.

В последнем случае мощность усилителя высокая, но не сильно по отношению к требуемому КУ. В этом случае остается последний шаг по налаживанию цифрового телевидения — нужно удлинить кабель на несколько метров, пустив по комнате. Более длительная транспортировка приведет к дополнительному снижению мощности DVB-T2 вещания до нужного значения.

Важно! Кабель можно соединять и разветвлять только под прямым углом! Это минимизирует шумность внутри провода путем прямого отражения от проводника.

Усиление телевизионного сигнала без включения дополнительного оборудования

Как оказалось, усилить сигнал телевизионной антенны можно при помощи обычного отрезка коаксиального кабеля. Речь не идёт об исключении из цепи ресивера, если телевизор старого образца. Просто во многих домах устанавливаются общие антенны, а они могут работать некачественно. В этом случае можно прибегнуть к одной хитрости.

ФОТО: idistribute.ruКоаксиальный кабель с мягкой изоляцией – нужен именно такой заказать

Что потребуется для изготовления усиленной ТВ антенны

Здесь всё крайне просто. Необходим обычный антенный штекер, небольшой кусок коаксиального кабеля, нож и плоскогубцы. Длина отрезка коаксиального кабеля будет зависеть от частоты, которая для каждого региона своя. А вот как её узнать, будем разбираться в пошаговой инструкции.

Изготовление антенны, не требующей усилителя: пошаговая инструкция

Сразу оговоримся, что если расстояние до передатчика (вышки) более 15 км или на пути присутствует много препятствий, использовать усилитель сигнала для антенны телевизора всё же придётся. Но если подобных проблем не наблюдается, то антенну можно изготовить в течение 5—10 минут.

Иллюстрация	Описание действия
	Первое, что необходимо сделать, это узнать, на каком канале передаётся сигнал в нужном регионе. Для этого нужно зайти на сайт РТРС и выбрать свой район, область или город.
	Далее, если пролистать вниз, можно увидеть номер телефона, позвонив по которому, абонент узнает канал вещания (Самарская область для примера).
	Этот канал нужно ввести в соответствующее поле, которое высветится при переводе телевизора в режим ручной настройки. Чуть ниже появится частота, которая требуется для расчёта длины отрезка коаксиального кабеля.

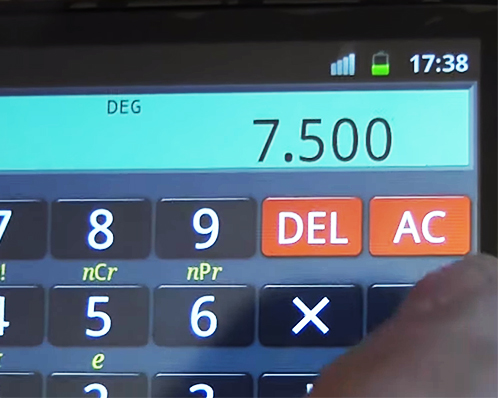

	Теперь необходим калькулятор. Формула расчёта следующая: 7500 /частоту. Результат округляется в большую сторону.

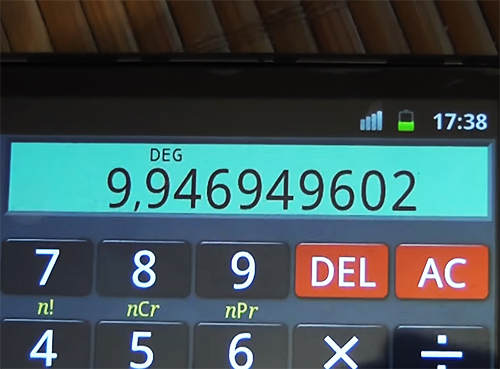

	Для Самарской области получилось 9.9, а значит, нужен отрезок кабеля, равный 10 см. Однако дальше речь пойдёт об Ульяновской области, где данный показатель равен 14, хотя разницы в технологии изготовления антенны нет.
	Сначала кабель не укорачивается. На него устанавливается обычный телевизионный штекер, который будет коммутироваться с кабелем через соединительную муфту.

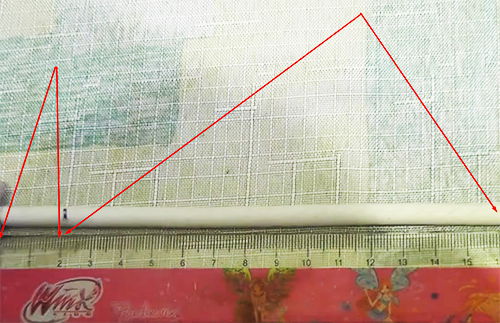

	Следующий шаг – замеры. От штекера нужно отступить 2 см – это будет место изгиба. Именно от него следует отмерить нужный размер, в данном случае это 14 см (2+14=16). На крайней метке кабель обрезается.
	Теперь нужно снять изоляцию от метки 2 см до конца. Сделать это довольно просто – внешний слой современных кабелей очень мягкий.
	После необходимо убрать и экранирующий слой, он здесь совершенно не нужен.

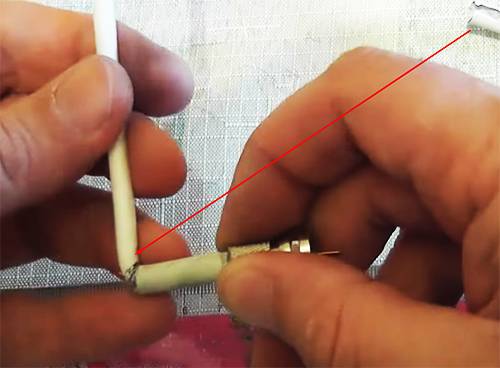

	По метке 2 см коаксиальный кабель сгибается под углом 30˚, после чего работу можно считать завершённой – рабочая антенна без усилителя для цифрового телевидения готова.
	Остаётся выставить антенну так, чтобы она была направлена в сторону ретранслятора (передатчика, вышки – кому как удобно). Не обязательно вывешивать её на улицу. В помещении сигнал будет немного слабее, но вполне достаточен для уверенного приёма.
	Теперь можно проверить уровень не усиленного антенного сигнала. На примере видно, что он равен 100 %.

Если интересен полный мастер-класс по изготовлению подобной самоделки, Вы можете посмотреть его в этом видео.

Watch this video on YouTube

Таким образом, можно сказать, что даже без усилителя можно сделать антенну для телевизора своими руками – работать она будет не хуже.

Устройство для приема цифрового телевидения

Не будем вдаваться в различия принципа распространения аналогового и цифрового сигнала, эта информация мало о чем скажет простому пользователю. Поговорим о конкретных решениях, способных обеспечить уверенный прием для DVB-T2 цифрового эфирного телевидения в различных условиях. Производством антенн занимаются как российские, так и зарубежные производители. По качеству все представленные модели во многом сходны, главное правильно подобрать подходящий для вашей местности вариант. Какую антенну используете?

В зоне устойчивого сигнала с задачей вполне справится комнатная антенна. В прямой видимости ретранслятора хорошо работает простая пассивная конструкция без усилителей. Но в большинстве случаев все-таки купите активную антенну с усиливающим устройством. Подбирать усилитель необходимо под определенные условия, даже перенос устройства в другую комнату может привести к ухудшению приема. Такой вариант — одно из самых бюджетных решений для цифрового эфирного телевидения, который успешно работает в городских условиях на расстоянии от вышки до 20 км.

В зоне среднего по качеству приема стоит выбирать уже узконаправленные модификации антенн, типа «волновой канал». Такой вариант вполне подойдет для дачи или загородного дома, устанавливают подобные модели и в условиях плотной городской высотной застройки, характеризующейся наличием отраженного сигнала. Антенна способна обеспечить уверенный прием только при правильном подборе усилителя и максимально точном наведении на источник трансляции. Такие устройства широко применялись и для аналогового телевидения. Поэтому, если у вас не было проблем с его приемом при наличии антенны этого класса, то и цифровые каналы вы настроите без проблем. Для местности с неуверенным приемом зачастую используют антенны логопериодического типа.

Практика применения таких конструкций показала высокое качество получаемого сигнала даже на значительном удалении от источника, при наличии дополнительных помех и значительном влиянии отраженных сигналов. Антенны также работают в связке с подобранным под нее усилителем. Не стоит забывать и возможности наиболее распространенных на текущий момент антенн, которые в народе называют «сушилками» или «полячками». Они вполне справляются с приемом как аналогового, так и цифрового телевизионного эфирного сигнала.

В отдельных случаях для DVB-T2 может потребоваться переделка конструкции, которую выполнить сможет не каждый. Поэтому, если подбор усилителей и настройка положения не дает результатов, задумайтесь о покупке другой модели.

Пивные банки (из-под «Пепси-Колы» тоже подойдут)

Почему этот материал так популярен?

во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист;
во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными;
в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления;
и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги.

Перед тем, как сделать антенну из пивных банок, убедитесь в том, что между телецентром и точкой приема нет высотных зданий, которые могут блокировать сигнал.

Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.

Необходимые материалы:

1. Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
2. Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
3. Антенный штекер, соответствующий вашему телевизору.
4. Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
5. Крепежные элементы: изолента, скотч, или пластиковые хомуты.
6. Паяльник, стандартный припой, флюс для пайки алюминия.
7. Нож, бокорезы, наждачная бумага.

Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.

Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.

Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.

Зачистка производится непосредственно перед пайкой и до «голого» металла.

Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.

Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.

Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.

Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.

«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.

Если мощности сигнала все-таки не хватает, можно сделать антенный усилитель своими руками.

Типовая схема на иллюстрации:

Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.

Выбор антенного усилителя

Чтобы сделать правильный выбор, нужно иметь представление об основных типах усилителей для телевизионных антенн:

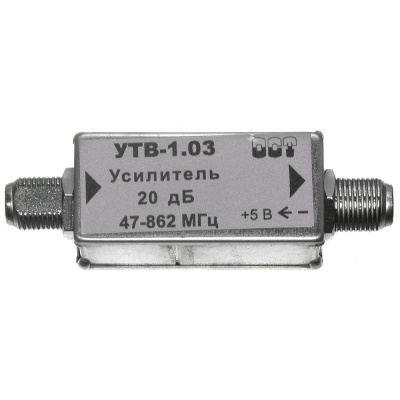

• Широкополосные. Относятся к аналоговым устройствам и предназначены для улучшения изображения на одном или сразу на нескольких приемниках. Обычно такой антенный усилитель монтируется в подъездах многоквартирных домов и способны работать в метровом и дециметровом диапазоне.
• Многодиапазонные. Применяются вместе с антеннами, установленными на большой высоте, на специальных мачтах. Они существенно улучшают качество изображения и применяются для приема сигнала в рамках небольших систем.
• Диапазонные. Данные типы усилителей, позволяют принимать сигналы от станций, находящихся на значительном удалении. С их помощью осуществляется эффективная коррекция приема с одновременным устранением сильных шумов. В эту же категорию входит и усилитель для активной тв антенны.

В процессе выбора следует обращать внимание на параметры и технические характеристики того или иного устройства:

• Расстояние приемника от ретранслятора должно быть не более 150 км. Если же расстояние составляет менее 10 км, необходимость в усилении сигнала отпадает при условии отсутствия других негативных факторов. Данный показатель очень важен, когда выбираются антенны для дачи.
• С предыдущим параметром напрямую связан коэффициент усиления, который рассчитывается на основании известного расстояния. Его значение не должно быть ниже 40 дБ.
• Большое значение имеет правильный выбор диапазона частот телевизионной антенны. Для общего пользования подойдет и широкополосный вариант, но более высокого качества сигнала можно добиться только за счет использования определенного диапазона частот.
• Уровень выходного сигнала оптимально составляет примерно 100 дБ на микровольт.
• Коэффициент шума обычно не превышает 3 дБ. Чем ниже этот показатель, тем качественнее будет изображение на экране.
• Показатель тока потребления находится в пределах от 30 до 60 мА.

Кроме того, выбираемый антенный усилитель должен иметь параметры, соответствующие техническим характеристикам самого приемного устройства. Для улучшения качества сигнала желательно, чтобы усилитель располагался непосредственно на самой антенне.

Что делать с домашней антенной

Но есть много людей, у которых дома есть комнатная телевизионная антенна. С ним больше всего проблем, так как радиосигнал должен не только дойти до конкретного дома, но и попасть на приемный блок, расположенный в помещении.

• Практически всегда нужно ставить ресивер у окна и выше. Неплохо использовать какую-нибудь небольшую подставку в виде одной или нескольких книг. Дело в том, что металлическая рама пластикового окна может экранировать сигнал. Если антенна без больших антенн расположена очень низко, радиосигнал может быть недоступен по этой причине.
• Длина фидера (кабеля) должна быть сведена к минимуму.
• Если есть возможность, переместите конструкцию на балкон, чтобы расширить зону ресепшн, так как там больше окон.
• Не всегда поможет, но для увеличения сигнала допускается возможность подключения электронного усилителя.

Выбираем усилитель телевизионного сигнала

Во всем многообразии предложений легко можно запутаться и сделать ненужное или неподходящее приобретение, от которого в результате не будет никакого толку

Чтобы этого избежать, нужно обращать внимание на некоторые параметры, а именно:

• максимально возможное усиление сигнала. Единица измерения — дБ (децибел);
• уровень шумов во время работы. Единица измерения — дБ (децибел);
• величина напряжения, необходимая для работы прибора;
• потребление тока.

Крепить усилитель лучше всего к самой антенне. Так можно минимизировать возможность появления шумов. Выбирая усилитель, нужно покупать максимально подходящий тип. Но сильно переживать не стоит, ведь вы можете обменять или вернуть товар в течение 14 дней, конечно, если он вам не подходит.

Уровень усиления сигнала регулируется самим прибором — для этого в нем устроен специальный регулятор.

Теперь на вопрос как выбрать усилитель телевизионного сигнала уже не возникнет.

Еще один хороший вариант для дома или дачи

В отдельных случаях получить качественное изображение можно проще — посредством цифрового телевидения. В последнее время оно распространено достаточно широко. Отличительной чертой его является отличное качество вещания. Если у вас в загородном доме установлен современный телевизор, вполне возможно, что цифровой тюнер уже встроен в него. Чтобы в этом убедиться достаточно прочесть информацию на коробке или в инструкции. Если тюнер встроен, будет достаточно антенны с дециметровым диапазоном для отличного качества вещания.

Если телевизор старой модели, ТВ-тюнер можно приобрести отдельно. Подключается он достаточно просто — в качестве переходника между антенной и телевизором. После чего нужно провести несложную настройку и наслаждаться отличным изображением.

Где купить усилитель для антенны телевизора на дачу? Да практически в любом магазине техники. Приведем несколько примеров усилителей телевизионной антенны для дачи.

Усилитель УСШ -2А indoor. Цена его около 500 рублей. Коэффициент усиления в пределах 32 дБ — 28 дБ.

Усилитель сигнала Рэмо УСШ-2А-DX “IN DOOR”. Максимальное увеличение сигнала — 36 дБ. Стоимость — 400 рублей.

Эти антенны подключаются к телевизору и комнатной антенне. Здесь нужно учесть, что устройство будет не только усиливать сигнал телевизионных каналов, но также может усилить и помехи. Последние может создать и компьютер, особенно расположенный рядом с антенной. Оба примера выше предусмотрены для внутренних антенн. Для внешних цена будет несколько выше.

Усилители для внешних антенн размещают на самой антенне. Здесь выбирать нужно тщательнее, так как установка и замена может быть проблематична. Особенно если антенна расположена на большой высоте. Устройство должно быть прочным, надежным и желательно получить на него гарантию.

Как выбрать подходящий усилитель телевизионного сигнала для наружной или внутренней антенны описано выше — правила для всех одни.

Также не стоит забывать, что если усилитель для антенны телевизора стоит дороже, это еще не значит, что он  лучше.

Легкого выбора и приятного просмотра качественных каналов!

Разновидности антенн для усиления цифрового ТВ

Если вы столкнулись с проблемой качества телесигнала, чтобы сделать осознанный выбор вам понадобится базовая информация по типам антенного оборудования.

В абонентском оборудовании для приема телевидения применяют такие типы антенн:

• Телескопические
• Патч-антенны
• Волновой канал
• Зигзагообразные

Ликбез по основным типам готовых телевизионных антенн для эфирного телевидения

Телескопическая антенна, она же стержневая, обладает небольшим коэффициентом усиления. Проста в изготовлении, следовательно, дешева. Применяется на расстояниях до 5 километров от ретранслятора. Тип поляризации — круговой. То есть антенна «видит» все радиоволны. Обычно комнатная. Для повышения стабильности сигнала иногда оснащаются встроенным усилителем.

Патч-антенна. Состоит из нескольких, обычно прямоугольных, элементов, который защищаются пластиковым корпусом. Поляризация — вертикальная и горизонтальная. То есть антенну можно разместить в том положении, в котором распространяются телерадиоволны с ретранслятора в вашем регионе. Основное преимущество перед другими вариантами — высокий коэффициент усиления и одновременно возможность принимать переотраженный сигнал. Существует продукция со встроенным усилителем.

Волновой канал или Яги. Наиболее распространенный тип телевизионной антенны. Выглядит как несколько элементов (директоров, рефлекторов и вибраторов), расположенных на траверсе. К подтипу волнового канала можно отнести продукцию с периодически повторяющейся длиной элементов — логопериодические антенны. Обычно представляет собой уличную антенну. Однако имеются и комнатные варианты на подставке. Наиболее мощные снабжены боковыми рефлекторами (отражателями). Часто оборудованы встроенным усилителями и фильтрами.
