Как спроектировать газопровод: проектирование системы газоснабжения

Структура сетей газоснабжения

Добывают газ из глубоких скважин в районах месторождений при помощи мощного насосного оборудования. В места массового потребления газ транспортируется по магистральным трубопроводам диаметром до 1420 мм под высоким давлением (свыше 25 кгс/ см2).

https://youtube.com/watch?v=RJ220_-EqMU

Городские линии должны обеспечивать всех потребителей газом с требуемыми характеристиками. С учетом этого, проектирование газовых сетей предусматривает применение ступенчатого питания.

Проектирование многоуровневого газоснабжения

В загородных поселениях и поселках городского типа применяется простейшая одноступенчатая тупиковая подача природного газа низкого давления.

В небольших городах и крупных городских районах с промышленными потребителями природного газа строится двухступенчатая сеть, при которой в распределительных линиях используется среднее и низкое или высокое и низкое давление.

В крупных населенных пунктах с разветвленной инфраструктурой и множеством промышленных потребителей газа проектирование систем газоснабжения предусматривает трех или многоступенчатую разводку с участием высокого, среднего и низкого давления.

В зависимости от функционального назначения принято различают шесть видов распределительных трубопроводов:

Городские газопроводы магистрального направления.
Уличные , подводящие газ среднего давления к газораспределительным устройствам.
Ответвления к объектам, вводы в здания.
Внутриплощадочные сети (дворовые, межцеховые).
Внутренние сети (для подключения газовых приборов и счетчиков).
Технологические элементы, обеспечивающие конкретные функции (сбросные, продувочные, импульсные элементы).

В зависимости от величины населенного пункта, сложности трассы, количества абонентов и объема потребляемого газа, проектирование газопроводов предусматривает применение разных схем, обеспечивающих стабильное газоснабжение:

А) Однолинейная тупиковая — применяется при небольшом количестве потребителей, газ от точки подсоединения подается последовательно от ближнего объекта к дальнему потребителю в одном направлении.
Б) Кольцевая — значительно повышает надежность снабжения, поскольку имеет замкнутый контур, питающийся из двух направлений.
В) Смешанная — включает преимущества кольцевого питания, которое дополняется тупиковыми ветвями для подключения объектов с небольшим расчетным потреблением газа.

Также необходимы следующие документы:

Генплан участка строительства с расположением всех зданий и сооружений.
Топографическая съемка в масштабе 1:500.
планировки здания(существующего или проектируемого) с указание мест установки приборов потребления газа.

Наряду с получением разрешительных документов нужно выбрать исполнителя, поскольку от проектировщика во многом зависит качество и сроки выполнения проекта, стоимость оборудования и монтажных работ. Проектирование газоснабжения выполняются в соответствие с нормами, которые регламентируют перечень разделов и объем проекта.

https://youtube.com/watch?v=0JmUHOlXULg

По критерия экономической целесообразности и удобства монтажа, подбираются оборудование и материалы — прибор учета, запорная арматура, рассчитывается диаметр и количество труб, шкафная распределительная установка и другие элементы системы газоснабжения. Разрабатывается план прокладки линии, при необходимости строится вертикальная планировка, конструируется узел ввода и другие элементы.

Содержание проектной документации регламентируется постановлением правительства РФ № 87 от 16 февраля 2008 года «О составе разделов проектной документации и требованиях к их содержанию»

Как подключить водопровод в частном доме?

Для подключения водопровода в частном доме необходимо следующее:

Определиться с местом подключения: водопровод можно подключить к городскому водоснабжению через городскую сеть или создать собственную скважину или колодец.
Получить разрешение: в зависимости от места подключения может потребоваться получение разрешения от муниципальных органов.
Определиться с материалами: для монтажа водопровода необходимы трубы, фитинги, краны и другие комплектующие.
Провести монтаж: монтаж водопровода выполняется специалистами или самостоятельно с учетом технических требований.
Протестировать систему: после монтажа необходимо протестировать водопровод, чтобы убедиться в его надежности и эффе

Подключение водопровода в частный дом является сложным процессом, требующим высокой квалификации и знаний в области инженерных сетей. Для подключения водопровода вам может понадобиться следующее:

Согласование планов строительства и подключения водопровода с местными властями и водоснабжающими компаниями.
Получение всех необходимых разрешений и сертификатов для строительства и подключения водопровода.
Установка главных труб водопровода до дома и далее до кранов внутри дома.
Установка фильтров, насосов и других комплектующих элементов, необходимых для обеспечения качественного и надежного подачи воды.
Проведение технических испытаний и внедрение корректирующих мер, если это не

Для подключения водопровода в частный дом, вы должны следовать следующим шагам:

Определите местонахождение водоснабжения в вашем городе.
Свяжитесь с водоснабжающей компанией или муниципальным органом, которые отвечают за предоставление воды в вашем регионе, для получения дополнительных инструкций и разрешений.
Определите, сколько воды вам нужно и согласуйте его с водоснабжающей компанией.
Установите трубы для подключения воды к вашему дому. Это может включать в себя установку новых труб или ремонт существующих.
Установите краны и сантехнические приборы, такие как унитазы, ванные комнаты, душевые кабины и т.д.
Проверьте систему на утечки и убедитесь, что все работа

Для подключения водопровода в частный дом, вам нужно выполнить следующие шаги:

Обратите внимание, что подключение водопровода – дело специалис

Для подключения водопровода в частном доме необходимо следующее:

Определиться с местом подключения: водопровод можно подключить к городскому водоснабжению через городскую сеть или создать собственную скважину или колодец.
Получить разрешение: в зависимости от места подключения может потребоваться получение разрешения от муниципальных органов.
Определиться с материалами: для монтажа водопровода необходимы трубы, фитинги, краны и другие комплектующие.
Провести монтаж: монтаж водопровода выполняется специалистами или самостоятельно с учетом технических требований.
Протестировать систему: после монтажа необходимо протестировать водопровод, чтобы убедиться в его надежности и эффе

Согласование планов строительства и подключения водопровода с местными властями и водоснабжающими компаниями.
Получение всех необходимых разрешений и сертификатов для строительства и подключения водопровода.
Установка главных труб водопровода до дома и далее до кранов внутри дома.
Установка фильтров, насосов и других комплектующих элементов, необходимых для обеспечения качественного и надежного подачи воды.
Проведение технических испытаний и внедрение корректирующих мер, если это не

Для подключения водопровода в частный дом, вы должны следовать следующим шагам:

Определите местонахождение водоснабжения в вашем городе.
Свяжитесь с водоснабжающей компанией или муниципальным органом, которые отвечают за предоставление воды в вашем регионе, для получения дополнительных инструкций и разрешений.
Определите, сколько воды вам нужно и согласуйте его с водоснабжающей компанией.
Установите трубы для подключения воды к вашему дому. Это может включать в себя установку новых труб или ремонт существующих.
Установите краны и сантехнические приборы, такие как унитазы, ванные комнаты, душевые кабины и т.д.
Проверьте систему на утечки и убедитесь, что все работа

Для подключения водопровода в частный дом, вам нужно выполнить следующие шаги:

Обратите внимание

Этапы проектирования

Сначала у специализированной организации необходимо получить ТУ (ссылку можно найти на нашем сайте) на присоединение к газопроводу. Эта организация должна иметь на своем балансе источник газа. В некоторых случаях возможно понадобится получение дополнительного разрешения на подключение, если труба принадлежит собственнику, СНТ или ДНТ.

Условно проектирование газопровода можно разбить на два этапа:

Газовый подвод до границы участка.
Подвод распределительного газопровода до границы участка.

Остановимся на этих двух моментах более подробно.

Газовый подвод до границы участка

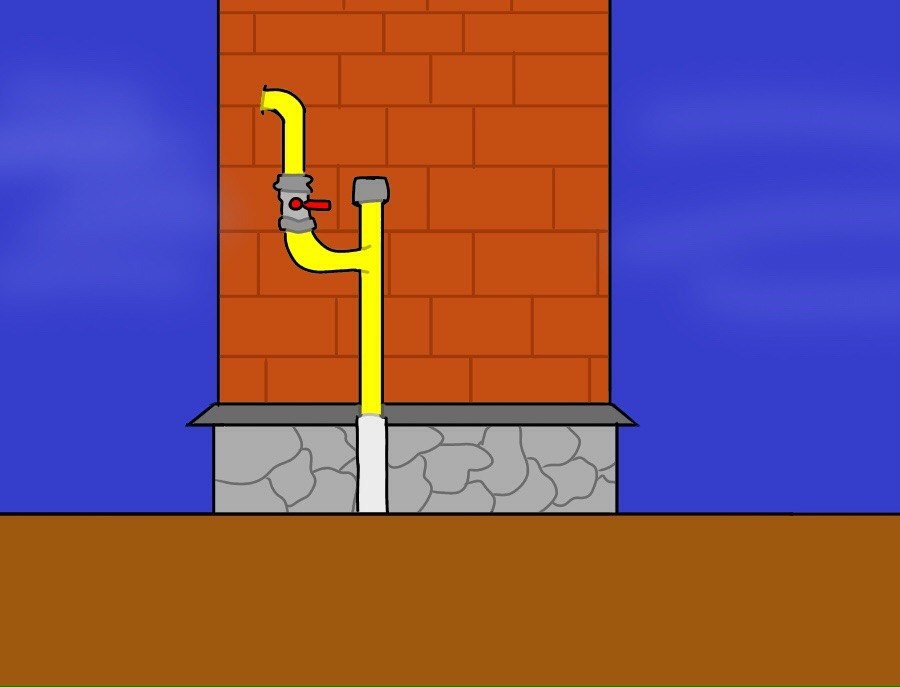

Газовый ввод — это небольшой участок газопровода до границы участка, проходящий по административной земле или другой территории. При разработке проекта перед согласованием с организацией, выдающей технические условия необходимо решить вопрос со смежными компаниями. К ним относятся Водоканал, Ростелеком, Теплосеть, Электросеть, местная администрация, которая при выполнении монтажа будет выдавать ордер на земляные работы. С примером проекта согласования можно ознакомиться на нашем сайте.

Распределительный газопровод до границы участка

Если вдоль границы участка не проходит газопроводная труба, то проектируется распределительный газопровод. При разработке такого проекта подключения газа и выбора диаметра трубы учитываются и другие будущие абоненты, которые в дальнейшем будут присоединяться к этому оборудованию.

Как правило, проектировщик должен просчитать гидравлику, чтобы хватило давления всем перспективным участкам. Это проект более дорогостоящий, потому что возникает необходимость проложить трубу по лесным, водным, горным преградам, пересечениям железных дорог, автомагистралям. Такие моменты потребуют более тщательной проработки и согласования со всеми инстанциями.

Что необходимо иметь для начала проектирования газоснабжения?

До обращения к компании-проектировщику заказчик должен собрать полную информацию и документацию. Среди основных пунктов можно выделить, во-первых, разрешение на строительство системы газоснабжения от исполнительного органа местного самоуправления и разрешение на подключение к центральному газопроводу от ГорГаза. Также в местных строительных органах необходимо уточнить, есть ли какие-нибудь особенные условия или ограничения для участка, на котором расположен дом. Следующим этапом есть оформление технических условий на подсоединение частного дома к существующей центральной системе газоснабжения.

Еще могут потребоваться топографические карты территории проведения работ, выводы относительно геологических, гидрологических и экологических условий. Важным документом при проектировании газоснабжения также является план самого дома. С его помощью инженер-проектировщик может получить данные о площади помещений, расстоянии от стен дома к центральному газопроводу и оценить расположение разных построек на участке. Только после получения всех необходимых данных проектировщик может приступать к расчетам и созданию чертежей.

Полный перечень документов необходимо уточнять в ГорГазе и компании-подрядчика, которая и будет выполнять проектирование.

Нюансы проектирования газоснабжения жилых домов и промышленных предприятий

1. Проектирование систем газоснабжения жилых домов

Внутридомовые газовые коммуникации состоят из:

ввода;
подвального газопровода;
общих стояков;
квартирных разводок;
газовых приборов.

Имейте в виду, что давление газа в трубах внутри жилого дома не должно превышать показатель 0,003 Мпа. По этой причине внутренние газопроводы ещё называют системами низкого давления.

При проектировании внутреннего газоснабжения расход энергоносителя потребителями – жителями дома – вычисляют по СНиП № 2.04.08-87:

При наличии газовой плиты в квартире и центрального горячего водоснабжения норма потребления газа на год из расчёта на одного человека равна 2800 МДж (для природного газа) и 2540 МДж (для сжиженного углеводородного газа).
При наличии только газовой плиты и водонагревателя на газе, но без горячего водоснабжения эта норма увеличивается до 8000 МДж для природного газа и до 7300 МДж для СУГ.
Если из приборов, потребляющих газ, в квартире имеется только плита, то нормы средние: 4600 МДж и 4240 МДж, соответственно.

2. Проектирование систем газоснабжения промышленных объектов

Задание на проектирование газоснабжения на промышленном объекте выполнить сложнее, чем спроектировать газификацию жилого здания. Специфика определяется назначением того или иного промышленного предприятия и отдельного здания. Инженеру необходима ещё большая аккуратность и внимательность.

Промышленные газовые системы состоят из:

ввода на территорию организации;
межцеховых трубопроводов;
внутрицеховых трубопроводов;
ГРП, ГРУ;
ПИРГ (пунктов по измерению расхода газа);
обвязочных установок, тоже потребляющих газ.

На промышленных объектах газопровод работает по следующему принципу: газ попадает во внутреннюю сеть через ввод и затем распределяется по территории завода. В точку ввода устанавливают ГОУ – главное отключающее устройство, которое обслуживают газовые службы города (в связи с этим желательно размещать прибор за пределами территории объекта).

Как правило, для промышленных предприятий проектируют тупиковый разветвлённый газопровод с единственным вводом. Однако на крупных производствах, где категорически нельзя допускать остановки газоснабжения (на тепло- и гидроэлектростанциях, например), монтируют кольцевые сети, иногда даже с несколькими вводами.

Это интересно!

“Двухстадийное проектирование: от разработки ТЗ до авторского надзора”

Подробнее

Давление газа в городской системе газораспределения тоже играет важную роль. В ходе проектирования сети газоснабжения инженер рассчитывает оптимальный уровень давления энергоресурса в местах его поступления в газовые горелки с учетом конфигурации цехов, где используется газ, и их положения на территории завода.

1.3 Общие сведения о проектируемом газопроводе

Проектируемый распределительный газопровод низкого давления диаметром 160 мм идет от ШРП-НОРД-Dival 500/40-2-ОГ пропускной способностью 370 м3/ч к застройкам по ул. Сельская. Устанавливаемый ШРП применяется как готовое изделие полной заводской готовности, имеющее сертификат соответствия и разрешение на применение. Пункт предназначен для редуцирования давления газа с высокого до низкого и поддержания его на заданном уровне в системе газоснабжения. Давление газа на выходе из ШРП-НОРД – 2,5 кПа.

Трубы для газопровода приняты – сталь и ПЭ80 ГАЗ SDR11 по ГОСТ Р 50838-2009. Диаметр газопровода высокого давления до ШРП-НОРД принят-57х3,5 мм, после пункта редуцирования газа диаметр низкого газопровода -160х14,6 мм и 63х5,8 мм.

Глубина заложения подземного газопровода принята 1,1 м (до верха трубы), что составляет не менее 0,8 нормативной глубины промерзания для грунтов. Установившийся уровень грунтовых вод – 1,0-1,3 м. Коррозионная активность грунтов средняя.

Дно траншеи до укладки газопровода выравнивают слоем песка толщиной 100 мм, присыпку газопровода выполняют песком на 200 мм выше газопровода.

Трассу подземного газопровода необходимо обозначить опознавательными знаками, нанесенными на постоянные ориентиры.

Газопровод высокого давления до ШРП-НОРД прокладывается надземно по опорам. Проектируемый газопровод принят из прямошовных электросварных труб по ГОСТ 10704-91 из стали марки В-ст2сп ГОСТ 10705-80. С целью защиты от коррозии на надземный газопровод наносится лакокрасочное покрытие, состоящее из 2-х слоев грунтовки (серого цвета) «Universum» Финиш А10 и 2-х слоев эмали «Universum» Финиш А12 (желтого цвета).

Охранную зону для наружного газопровода – в виде территории, ограниченной условными линиями, принимают в размере 2 м в обе стороны от его оси и наносят на исполнительную съемку. На земельных участках, входящие в охранную зону газопровода, в целях предупреждения их повреждения или нарушения условий их нормальной эксплуатации налагаются ограничения, поэтому запрещается:

-строить объекты различных назначений;

– заниматься посадкой зеленых насаждений;

– разводить огонь и размещать источники огня;

– устраивать свалки и склады различных веществ;

– разрушать земляные и иные сооружения, предохраняющие газопроводы от разрушений;

– самовольно подключаться к газопроводу и др.

Вдоль трассы подземного газопровода низкого давления из полиэтиленовых труб устанавливается охранная зона в виде территории, ограниченной условными линиями, проходящими на расстоянии 3 м от газопровода со стороны провода и 2м с противоположной стороны газопровода.

Для определения местоположения полиэтиленового газопровода необходимо предусмотреть сигнальную ленту желтого цвета с надписью “Огнеопасно-газ” на 0,2м выше газопровода и медный изолированный провод, укладываемый непосредственно на газопровод. Изолированный провод-спутник и проводник от заземляющего устройства вывести под ковер. Предусмотреть установку ковра в начале трассы (ПК0), на конечных участках трассы у заглушек, а также на линейной части на расстоянии не более 2 км друг от друга.

При пересечении проектируемого газопровода с существующими инженерными коммуникациями необходимо уточнить отметки коммуникаций и выдержать расстояния до них согласно СНиП 42-01-2002. Выдержать расстояние не менее 0,2 м между газопроводом и инженерными коммуникациями и не менее 0,5 м между кабелем связи и газопроводом. На участках пересечения сигнальную ленту уложить вдоль газопровода дважды на расстоянии не менее 0,2 м между собой и на 2 м в обе стороны от пересечения.

Герметизация существующих вводов и выпусков инженерных коммуникаций в радиусе 50 м от проектируемого газопровода, должна быть выполнена согласно серии 5.905-26.04. Перед сдачей газопровода в эксплуатацию выполнить сверление отверстий в люках колодцев подземных инженерных коммуникаций, расположенных на расстоянии 15 м в обе стороны от его, для отбора проб. Предусмотреть отключающие устройства – кран шаровой до и после ГРП и в подземном исполнении два крана диаметром 150 мм и диаметром 80 мм.

2. Проектирование газопровода

В поселке Надеево Вологодского района и для обеспечения потребности в природном газе используется газ Вуктылского месторождения. Для расчёта сети наружных газопроводов нужно знать: средние значение теплоты сгорания Q_нс (МДж/м3), плотности с_с (кг/м3) сухого природного газа, максимальные расчётные часовые расходы газа V_р.ч.(м3/ч).

Процедура создания проекта

Работа над проектом газоснабжения частного дома начинается с расчетов, которые определят количество газа, требующееся для бесперебойного снабжения всех использующих его приборов. После чего инженер приступает к планированию трассы газовой магистрали. Она выполняется с учетом всех рекомендаций и требований строительных норм. Трубопровод соединяет здание с газопроводом или с подземным резервуаром. В любом случае на участке врезки должна быть установлена задвижка, отключающая подачу газа, а на вводе в здание – прибор учета.

В процессе создания проекта должны быть учтены все эксплуатационные условия. К примеру, на отводе газопровода к дому должен быть установлен понижающий давление редуктор

Важный момент – выбор газового оборудования. Это должен сделать инженер-проектировщик с учетом пожеланий заказчика. Специалист сможет подобрать модели оборудования, характеристики которых оптимально подходят для эксплуатации в существующих условиях.

Приобретать выбранные устройства следует только в специализированных магазинах. Что даст возможность исключить вероятность приобретения некачественных или несертифицированных изделий.

Каждый из используемых газовых приборов должен иметь специальный технический паспорт и сертификат с соответствующими отметками. Эта документация впоследствии предоставляется представителю газовой службы, который будет выдавать разрешение на ввод системы в эксплуатацию. Проектировщик выполняет план расстановки газового оборудования и внутренней разводки труб. После того, как он будет готов, выполняется гидравлический расчет спроектированного газопровода.

Это необходимо для определения точного размера труб на всех участках магистрали. Кроме того, гидравлический расчет определяет потери давления в трубопроводе и подтверждает работоспособность спроектированной газовой сети. Только после этого можно приступать к составлению спецификации.

Проектирование подведения газа к каждому прибору выполняется в строгом соответствии с нормативными требованиями

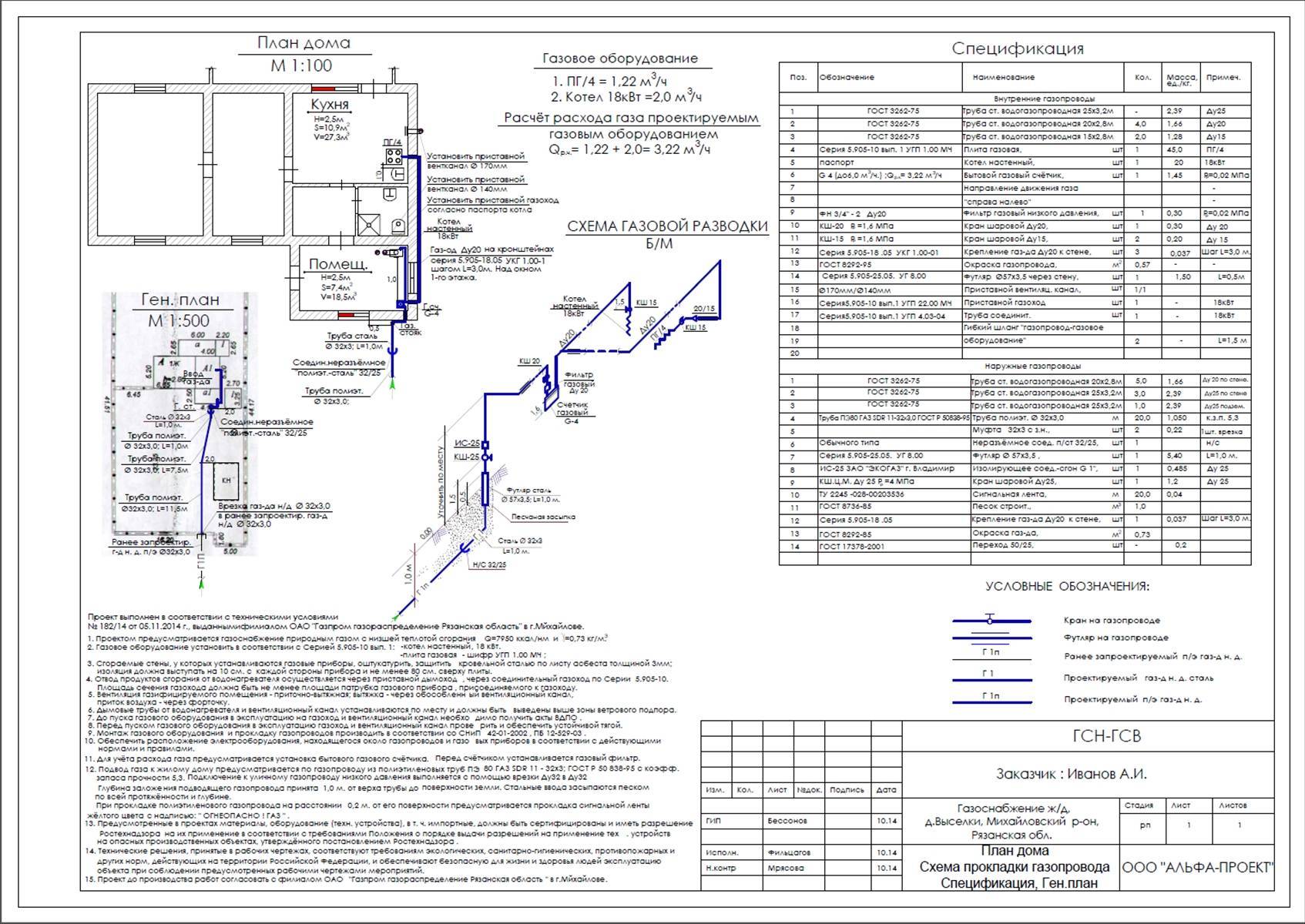

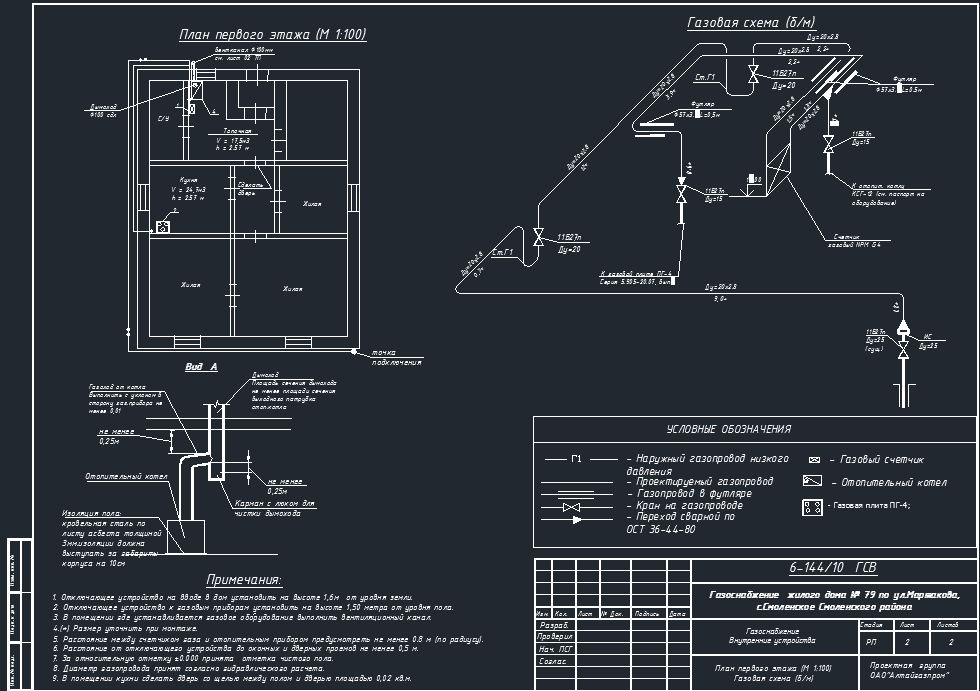

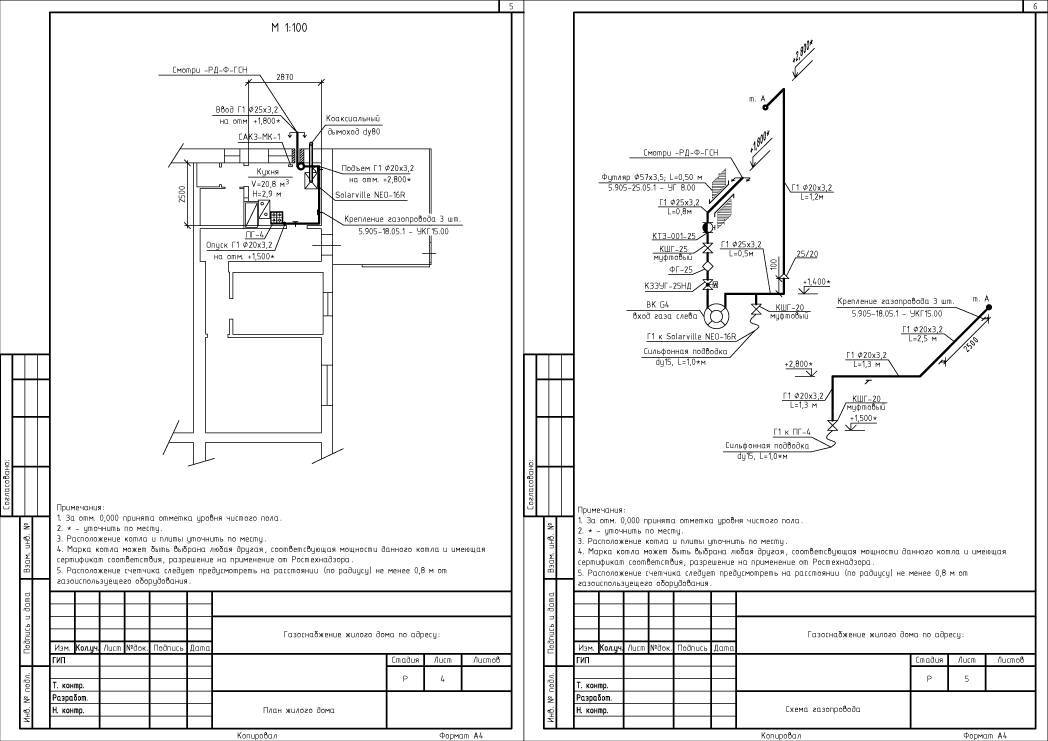

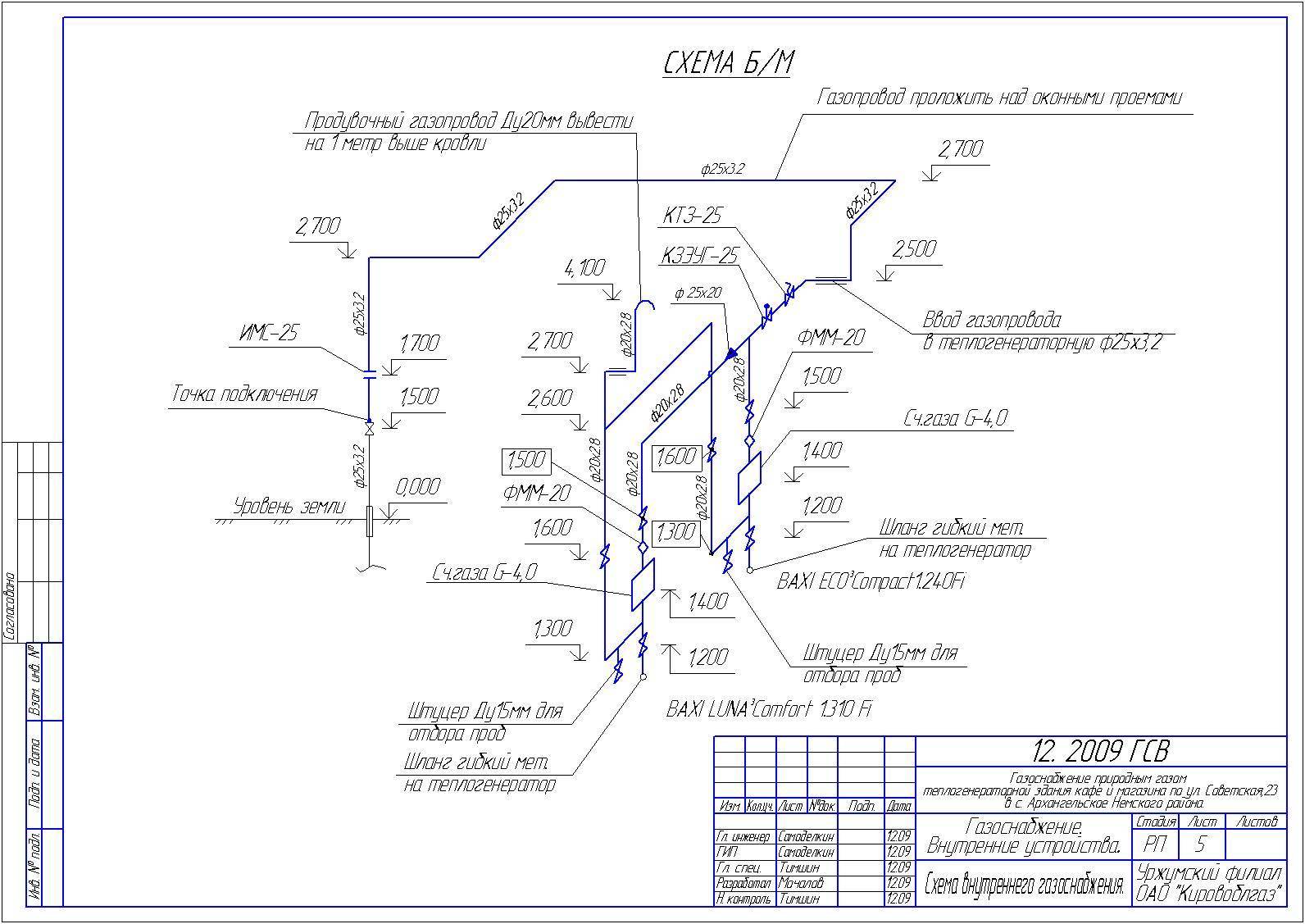

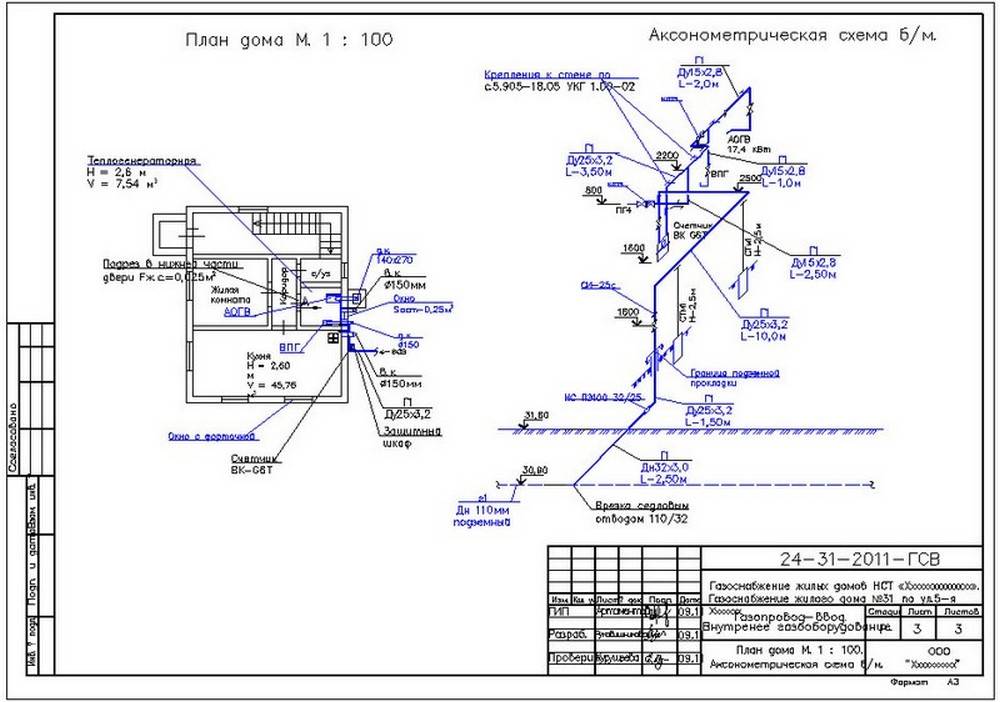

Результатом проведенных работ становятся:

Схемы газовой сети от участка врезки до участка установки оборудования.
Разрезы здания и поэтажные планы, на которых указана схема разводки газопровода и места установки оборудования.
Подробные схемы монтажных узлов с пояснениями и рекомендациями по их строительству.
Спецификация оборудования и материалов.
Описание мер, необходимых для защиты системы от различных негативных воздействий.
Рекомендации, касающиеся эксплуатации и обслуживания спроектированной газовой системы.

По окончанию всех работ над проектом он сдается на согласование в технический отдел службы, которая ранее выдавала ТУ. Специалисты тщательно проверят проект на безопасность и соответствие всем действующим нормам. По окончании проверки выдается решение о согласовании согласовании проекта либо он может быть возвращен на доработку.

Последующий монтаж оборудования и укладка газопровода должны проводиться в точном соответствии с согласованным проектом. Если в ходе строительства планируются какие-либо изменения, их следует вновь согласовать с техническим отделом и дождаться решения специалистов. Иначе система не может быть введена в эксплуатацию.

Нужно знать, что вся исполнительная документация, иллюстрирующая выполненную работу, находится в архиве газовой службы. Поэтому доказать правомерность произвольных изменений проекта не удастся.

Правила выполнения расчета

Выше указывалось, что процедуру любого гидравлического расчета регламентирует профильный Свод правил с номером 42-101–2003.

Документ свидетельствует, что основным способом выполнения исчисления является использование для этой цели компьютера со специальными программами, позволяющими рассчитать планируемую потерю давления между участками будущего газопровода или нужный диаметр труб.

Любой гидравлический расчет выполняется после создания расчетной схемы, включающей основные показатели. Более того, в соответствующие графы пользователь вносит известные данные

К которым относятся:

расчет по приведенным в СП формулам — это самый сложный способ расчета;
расчет по, так называемым, номограммам — это более простой вариант, чем использование формул, ведь какие-либо исчисления производить не придется, потому что необходимые данные указаны в специальной таблице и приведены в Своде правил, и их просто нужно подобрать.

Любой из методов расчета приводит к одинаковым результатам. А поэтому вновь построенный газопровод будет способен обеспечить своевременную, бесперебойную подачу планируемого количества топлива даже в часы его максимального использования.

Приведен пример выполнения гидравлического расчета с помощью программы для газопроводов низкого давления. В предлагаемой таблице желтым цветом выделены все данные, которые проектировщик должен ввести самостоятельно.

Они перечислены в пункте о компьютерном гидравлическом расчете, приведенном выше. Это температура газа, коэффициент кинетической вязкости, плотность.

На картинке желтым цветом выделены колонки, в которые показатели должен ввести сам проектировщик. Внизу приведена формула для расчета расхода на участке

Стоит обратить внимание на нумерацию участков — ее придумывают не самостоятельно, а берут из ранее составленной схемы, где указаны аналогичные цифры. Далее прописывается фактическая длина газопровода и так называемая расчетная, которая больше

Происходит это потому, что на всех участках, где есть местное сопротивление, необходимо увеличивать длину на 5-10%. Это делается для того, чтобы исключить недостаточное давление газа у потребителей. Программа осуществляет расчет самостоятельно

Далее прописывается фактическая длина газопровода и так называемая расчетная, которая больше. Происходит это потому, что на всех участках, где есть местное сопротивление, необходимо увеличивать длину на 5-10%. Это делается для того, чтобы исключить недостаточное давление газа у потребителей. Программа осуществляет расчет самостоятельно.

Суммарный расход в кубических метрах, для которого предусмотрена отдельная колонка, на каждом участке исчисляется заранее. Если дом многоквартирный, то нужно указывать количество жилья, причем начиная с максимального значения, как видно в соответствующей графе.

С помощью одной программы можно делать расчеты для всех видов газопроводов. На картинке исчисления для сети среднего давления

Внутренний диаметр трубы указывается согласно техническому заданию, если у горгаза есть какие-то требования, или из ранее составленной схемы. В этом случае на большинстве участков он прописан в размере 5 см, ведь большая часть газопровода идет вдоль фасада, а местный горгаз требует, чтобы диаметр был не меньше.

Если даже поверхностно ознакомиться с приведенным примером выполнения гидравлического расчета, то легко заметить, что, кроме внесенных человеком значений, присутствует большое количество других. Это все результат работы программы, так как после внесения цифр в конкретные колонки, выделенные желтым цветом, для человека работа по расчету закончена.

То есть само вычисление происходит довольно оперативно, после чего с полученными данными можно отправляться на согласование в горгаз своего города.
