Чертеж откатных ворот из профнастила
Стандартные консольные откатные ворота из металлопрофиля состоят из створки, которая закрывает проезд, и противовеса. Ширина створки равна ширине проезда, измеренной по внутренней части и увеличенной на 200 мм — по 100 мм с обеих сторон отводится на перекрытие опоры. Ширина противовеса должна быть не меньше половины проезда
Это очень важно, поскольку на противовес приходится вся нагрузка во время открытия и закрытия ворот. Если его сделать короче, то ворота будут клинить, направляющая подвергнется деформации, а роликовые каретки быстро износятся. Поэтому если вы не можете отвести сбоку от ворот половину их ширины для размещения противовеса, консольные раздвижные ворота из профлиста — не ваш вариант
Поэтому если вы не можете отвести сбоку от ворот половину их ширины для размещения противовеса, консольные раздвижные ворота из профлиста — не ваш вариант.
Пример
Если ширина проема равна 3 метра, то прямоугольная часть ворот должна быть 3,2 метра, противовес — 1,5 метра, а общая ширина рамы — 4,7 метра.
У откатных ворот есть два каркаса: несущий и вспомогательный.
На несущий каркас, как видно из названия, приходится основная нагрузка. Это все стороны противовеса, а также внешние стороны створки. Несущую раму делают из трубы 60×30 мм.
Вспомогательный каркас — это ребра жесткости для конструкции, а также трубы для крепления профнастила. Этот каркас состоит из внутреннего прямоугольника в створке, горизонтальных и вертикальных ребер жесткости, расположенных примерно через каждый метр. Его делают из профиля 40×20 мм.
Последнее, что нужно знать для создания чертежа откатных ворот из профлиста — форму противовеса. Она может быть треугольной и прямоугольной и зависит это от ширины проема и общего веса ворот.
Треугольный противовес делают при проеме шириной до 6 метров и при весе до 400 кг. Профлист — очень легкий материал, поэтому обычно требование по весу опускают, ориентируясь только на ширину проезда. Даже если речь идет о высоких воротах, например, закрывающих въезд на склад или в цех. Хотя для уверенности вы можете посчитать вес.
Для этого нужно сначала рассчитать вес рамы при учете, что стальная профильная труба 60×30 мм со стенкой 2 мм весит 2,7 кг на погонный метр, а профиль 40×20 со стенкой 2 мм — 1,81 кг на погонный метр. Затем к нему нужно прибавить вес профнастила — 4,5 кг на 1 м² при толщине 0,45 мм.
Пример
Посчитаем, сколько весят откатные ворота 4 метра из профнастила стандартной высоты в 2 метра. Для них нужны:
- 17,22 м труб 60×30 мм (длина нижнего профиля — 6,2 м, верхнего — 4,2 м, боковых — 2 м, гипотенузы в противовесе — 2,82 м);
- 22 м труб 40×20 мм (длина нижнего, верхнего и центрального профиля — 4 м, двух боковых и трех ребер жесткости — 2 м);
- 16 м² профлиста для зашивки створки с обеих сторон.
Следовательно, вес откатных ворот 4 метра из профнастила будет равен:
где х — нужный промежуток между планками. Получим, что шаг должен быть равен примерно 67,3 мм.
Обратите внимание: в расчетах не учитывается масса направляющей, поскольку она, как и ролики, подбирается исходя из веса каркаса. По этой методике вы легко можете примерно посчитать вес ворот по вашим размерам. Но поскольку на это далеко не всегда есть время, для вас мы уже рассчитали массу откатных ворот распространенных размеров и свели ее в таблицу
Но поскольку на это далеко не всегда есть время, для вас мы уже рассчитали массу откатных ворот распространенных размеров и свели ее в таблицу
По этой методике вы легко можете примерно посчитать вес ворот по вашим размерам. Но поскольку на это далеко не всегда есть время, для вас мы уже рассчитали массу откатных ворот распространенных размеров и свели ее в таблицу.
Ширина ворот, м | Высота ворот, м | Вес, кг |
3 | 2 | 124 |
4 | 158 | |
5 | 193 | |
6 | 228 | |
3 | 3 | 164 |
4 | 209 | |
5 | 255 | |
6 | 300 |
Как видно из таблицы, вес откатных ворот 5 метров из профнастила, как и створки, шириной 6 метров, далек от 400 кг даже при высоте 3 метра. Поэтому смело делайте треугольный противовес для любых ворот, в том числе и высоких.
Теперь, когда все детали будущего чертежа известны, начертите его или нанесите свои размеры на образец ниже. Размеры наносите с учетом сечения профильных труб.
На нашем примере чертежа раздвижных ворот из профлиста нет столбов — это исключительно схема самих ворот. Если хотите получить чертеж всей входной группы, учитывайте, что фундамент под противовесом всегда выводится в ноль. Поэтому вы должны знать уровень чистового покрытия перед тем, как делать такой чертеж. А если нужны откатные ворота из профнастила с калиткой, то ее лучше расположить сбоку со стороны противовеса, чтобы не слишком нагружать роликовые каретки.
Изготовление распашных ворот
Рассмотрим, как сделать ворота из профнастила распашного типа. Основными преимуществами данного типа ворот являются:
- простота изготовления;
- дешевизна;
- надежность.
К недостаткам можно отнести:
- большая зона открывания ворот;
- сильное воздействие ветровых нагрузок.
Основным элементом ворот данного типа являются ребра жесткости. Распашная конструкция предусматривает подвешивание одной стороны створки на завесах. Вторая сторона свободно висит, и поэтому конструкция нуждается в усилении. Выполняется это с помощью трубы 40 х 20 мм.
Варианты ребер жесткости Источник moyaograda.ru
Варианты 1 и 2 самые бюджетные и подходят для ворот небольшой ширины. Применяются в регионах с небольшой ветровой нагрузкой.
Варианты 3-5 – баланс между соотношением веса и надежности. Различные вариации предусматривают усиление конструкции шпингалетами, поддерживающими колесами, запирающими устройствами.
Вариант 6 – является идеальным для автоматически открывающихся ворот. Не требует дополнительных запорных и поддерживающих устройств.
Есть дополнительные варианты усиления конструкции с помощью уголков, либо профильной трубы в углах створок. Опытные специалисты подскажут оптимальный вариант для конкретного изделия.
Рассмотрим, как правильно сварить ворота. Для правильного изготовления необходим четкий чертеж с указанием размеров, габаритов от земли, необходимых зазоров. Далее:
- по чертежу с соблюдением углов 45° выпиливаются заготовки;
- для каркаса используется труба 60 х 30мм, для ворот небольшого размера используемых нечасто, например, на даче возможно применение профтрубы 40 х 20 мм;
- далее, заготовки каркаса и рёбер жёсткости раскладываются на ровной поверхности, проверяются правильность конструкции;
- все детали свариваются в единую конструкцию, для соблюдения правильной формы применяются угольники;
Здесь показано, как правильно сварить ворота из профильной трубы 40 20 своими руками Источник zabor-vorota-stolby.ru
- привариваются петли, задвижки, кронштейны для замков и дополнительных устройств;
- ворота привариваются к столбикам 100 х 100мм;
- вся конструкция зачищается, убирается ржавчина, окалина;
- ворота покрываются грунтовкой.
Далее производится подготовка места установки ворот. На этом этапе следует учитывать материал покрытия въезда. Если въездная дорога покрыта асфальтом, плиткой или бетоном, достаточно оставить зазор между створкой и землей в 5 см. Если въезд грунтовый, необходимо оставить зазор не менее 10 см. С учетом этого выкапываются ямы для установки столбов. Дальнейшая сборка производится в следующей последовательности:
- снимаются завесы со створками;
- столбы устанавливаются на глубину 1-1,5 метра и бетонируются;
- после затвердевания бетона навешиваются створки;
- окрашивается конструкция;
- к каркасу с помощью саморезов или заклёпок крепится профлист;
- врезается замок, устанавливаются ручки, шпингалеты.
Для надёжной фиксации шпингалетов в землю углубляются металлические трубки. Шпингалет должен углубляться в трубку не менее, чем на 10 см для предотвращения самопроизвольного открытия при сильном ветре.
Готовые ворота Источник stella-partner.ru
Полезные замечания
Забор готов. Чтобы работа была выполнена максимально качественно, а готовый результат вас радовал, ознакомьтесь с несколькими полезными замечаниями и учитывайте их в процессе изготовления конструкции.
- Ворота устанавливаются в единой плоскости с ограждением.
- Калитку и ворота надо оснастить надежными замками и удобными ручками.
- Ограждения и вороты должны гармонировать по цвету как друг с другом, так и окружающим ландшафтом.
Полученные знания помогут вам сделать качественные, надежные и красивые ворота из профилированного листа собственными руками. Следуйте инструкции, и все обязательно получится.
Вертикальные запоры для ворот
Профнастил
Удачной работы!
Изготовление ворот из пиломатериала
Для формирования каркаса потребуются доски толщиною 40 или 50 мм и шириною 150 мм. Лучше, если они будут сосновые. Их так же, как и в случае с профильной трубой, подрезают под ширину и высоту воротного проема.
Также на ровной плоскости, или на выставленных в одной горизонтальной плоскости кирпичах или блоках их собирают в каркас. Единственное отличие – соединение и крепление. Для этого концы стыкуемых элементов придется подготовить. То есть создать соединение – в пол доски. На фото ниже этот способ показан
Здесь очень важно точно выдержать размеры запилов. Для увеличения прочности крепления можно использовать металлические уголки, которые устанавливаются по углам каркасной конструкции
Соединение в пол доски
После чего все элементы собираются в прямоугольную конструкцию и соединяются между собой саморезами. Вместо последних можно использовать болты, под которые придется высверлить отверстия.
Далее для придания жесткости собранных створок устанавливаются промежуточные элементы. Вариантов в плане конфигурации расположения этих элементов здесь также немало. Добавим, что в их качестве можно использовать доски толщиною 25-30 мм. Если обшивка деревянных ворот – доски, то промежуточный элемент может быть один, установленный по диагонали полотна. Жесткость создастся за счет самой обшивки.
Что касается последней, то чаще всего доски устанавливаются по вертикали. Их верхние торцы можно сделать прямыми, скругленными или придать любую другую формы для повышения декоративности деревянных ворот. Крепление – саморезы или болты.
Видео описание
В видео показано, как сделать ворота из дерева своими руками:
Монтаж деревянных ворот
Здесь та же технология, что и с воротами из профилированной трубы. Только вместо труб для опор используются брусы или бревна, подземная часть которых хорошо гидроизолируется. Для этого можно использовать битумную мастику, нанесенную в несколько слоев, рубероид, сложенный в два или три слоя, или использовать комбинированный вариант из этих двух материалов.
О том, как правильно установить столбы для ворот своими руками, уже было рассказано выше. Напомним: столбы выставляются по вертикали и бетонируются в подготовленных углублениях. То есть, все то же самое.
А вот что касается крепления створок к стойкам, то здесь применяются специальные петли для деревянных ворот. Они представлены в большом ассортименте в строительных магазинах, многие умельцы изготавливают их своими руками. Так что последние можно приобрести на строительном рынке, они дешевле, а по прочности не уступят заводским.

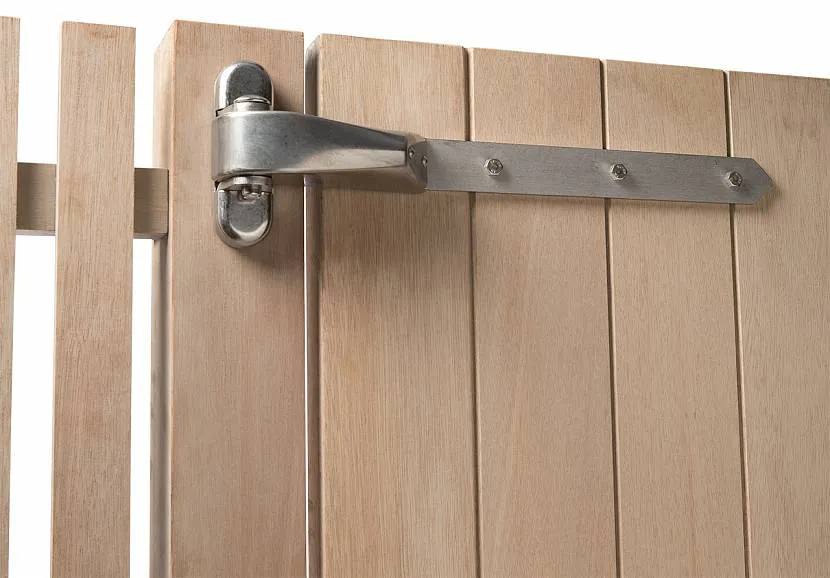

Петли для деревянных ворот
Петли крепятся сначала к воротным полотнам, затем последние устанавливают к опорам, выравнивают и через петли крепят к ним саморезами. После чего деревянное изделие полностью покрывается антисептическим составом, которое предотвратит быстрое гниение древесины, увеличив срок эксплуатации воротных конструкций. Как только нанесенный материал просохнет, ворота можно красить или лакировать.
На этом можно считать, что тема – как сделать ворота на даче своими руками – закрыта.
Видео описание
В видео показано несколько вариантов красивых деревянных домов:
Дополнительные операции
На этом сам процесс изготовления ворот не заканчивается. Есть еще несколько элементов, которые необходимо установить. Это замок, щеколда и ручка для открывания. С металлическими воротами придется опять использовать электросварку. А вот на деревянные эти элементы можно «посадить» на саморезы или болты.
Видео описание
В видео показаны задвижки, замки и стопоры, установленные на распашных воротах:
Итак, мы с вами разобрались в теме – как сделать ворота самостоятельно. Нельзя сказать, что этот процесс прост. В нем очень много нюансов, от которых зависит качество конечного результата. Поэтому стоит задуматься над тем, а смогу ли я сделать дачные ворота такими, о которых мечтаю. Может быть, перевалить груз ответственности на плечи мастеров.
Высчитываем размеры ворот из профнастила
После выбора подходящей разновидности ворот из профиля необходимо определиться с габаритами. Ширина проема рассчитывается исходя их размеров автомобиля, оставляя 1-1,5 м на запас. Также учитываются ширина опорных колонн и промежуток от краев каркаса до опор. Стандартный показатель ширины проема на гаражных воротах составляет 4,5-5 м.
Высота конструкции составляет 2-2,5 м. При расчете учитывается расстояние между поверхностью земли и основанием ворот, а также наличие декоративных деталей в верхней части.
Чертеж ворот
Разработка чертежа ворот из профлиста подготавливается для последующего расчета количества требуемых стройматериалов и анализа степени жесткости конструкции. В схематичной документации указываются следующие пункты:
- высота, ширина проема и габариты каждой створки;
- количество, размеры и глубина закладывания опорных элементов;
- конфигурация каркаса;
- размещение и размеры калитки при ее наличии;
- место крепления навесов;
- способ монтажа замочного механизма и внутреннего фиксатора.
Схематичная визуализация будущей конструкции позволяет подобрать подходящие материалы и элементы. От точности чертежа зависит дальнейшее удобство его использования при монтаже.
Технология изготовления
Процесс монтажа происходит в несколько этапов: в самом начале составляется чертеж, собирается каркас. Затем необходимо провести разметку, установить опорные сваи, закрепить их и обшить створки
Также необходимо особое внимание уделить обработке рамы и несущих столбов: чем качественнее они сделаны, тем дольше простоит конструкция
Это интересно: варианты современных ворот для частного дома.
В данном видео рассмотрим распашные ворота:
Чтобы изготовить простые ворота из профнастила понадобится:
- профилированный лист (С8 или С10);
- металлические уголки;
- трубы;
- саморезы;
- петли;
- наждачная бумага;
- рулетка;
- угловая шлифовальная машинка;
- сварочное оборудование;
- антикоррозийное средство;
- ручной бур.
Важные особенности при установке
Аккуратные ворота из профлиста Некоторые мастера, пренебрегая рекомендациями профессионалов по вопросу, как правильно возвести откатные ворота, осуществляют установку кареток с наваренными регулировочными шпильками. Использование этих приспособлений обусловлено удобством управления и их демонтажа в случае выхода из строя.
В заключение хотелось бы отметить, что при возведении откатных ворот, прежде всего, стоит разобраться со всеми тонкостями монтажа и изучить не одну схему обустройства. Вместе с этим следует подсчитать вес конструкции и правильно подобрать все составные элементы. Для реализации последней задачи нелишним будет обратиться за помощью к специалистам, которые смогут не только указать на ошибки при составлении чертежа, но и посоветовать требуемое оборудование.
Чертеж ворот из профнастила в рамке
Для создания чертежа ворот из профнастила в рамке, вам понадобятся некоторые инструменты и навыки в использовании программ для рисования. Вот пошаговое руководство, которое поможет вам составить чертеж:
Измерения и маркировка: Сначала определите размеры ворот, которые вы хотите изобразить на чертеже. Используйте измерительные инструменты, такие как линейка или штангенциркуль, чтобы точно замерить высоту и ширину ворот. Затем на листе бумаги или в программе для рисования создайте рамку, соответствующую этим размерам.
Создание рамы: Внутри заданной рамки нарисуйте прямоугольник, представляющий основную форму ворот. Задайте размеры вертикальных и горизонтальных профилей рамы. Убедитесь, что все размеры соответствуют вашим изначальным измерениям.
Добавление стилей и элементов: Далее, нарисуйте горизонтальные и вертикальные элементы профнастила внутри рамы, образуя панели ворот. Помните, что вы можете добавить декоративные элементы или узоры в зависимости от желаемого дизайна ворот.
Установка механизмов: На чертеже покажите механизмы для открывания и закрывания ворот, такие как ручки, замки, роликовые механизмы и прочее. Расположите их в соответствии с планируемыми функциональными характеристиками ворот.
Отображение цвета и текстуры: В зависимости от используемой программы или способа рисования, добавьте цвета и текстуру профнастила, чтобы сделать чертеж более реалистичным и наглядным.
Проверка и корректировка: После завершения чертежа, тщательно проверьте все размеры и детали, чтобы удостовериться в его точности
Внесите необходимые корректировки при необходимости.
Документирование спецификаций: Важно также добавить на чертеж информацию о толщине профнастила, типах используемых крепежных элементов и других технических спецификациях.
Готовность к изготовлению: После завершения чертежа, он может быть передан производителям ворот для изготовления в соответствии с вашими требованиями и дизайном.
Достоинства и недостатки профилированных труб
Среди главных преимуществ профильных изделий, используемых в производстве ворот, эксперты выделяют:
- невысокую цену;
- высокую прочность при легком весе;
- возможность самостоятельного монтажа (металлопрофиль легко режется, сваривается и соединяется самонарезающими шурупами).
На участке
К недостаткам профильных изделий относят:
- подверженность ржавлению при взаимодействии с атмосферными осадками, обусловливающими образование коррозии;
- неудобство в грунтовании и окрашивании поверхности трубопроката, что влечет за собой увеличение временных затрат на установку труб.
Фигурный металлоштакетник
Виды ворот
Выделяют несколько видов ворот по механизму их открывания и закрывания:
Распашные ворота (наиболее популярный вид ворот, единственным недостатком которого является необходимость большого свободного пространства для открывания; для самостоятельного изготовления это самый подходящий вариант).
Распашные ворота из профнастила
Распашные ворота — наиболее популярный вид ворот
Откатные ворота (вариант, при котором экономится место при открывании; для него необходимо предусмотреть верхние и нижние «рельсы» вдоль забора для движения полотна).
Откатные ворота из профилированного листа
Внешний вид створок ворот из профилированного листа отличается привлекательностью
Подъемные ворота (используются для гаражей или прочих сооружений; необходимо место сверху для подъема полотна).
Декоративные ворота (профнастил дополняется коваными деталями, что не только улучшает внешний вид ворот, но и делает конструкцию более прочной).
Великолепные ворота из профнастила с кованным декором
Ворота и калитки из профнастила легки в уходе
Ворота с кованными элементами можно установить и за небольшую стоимость
Все ворота также можно разделить на два типа по месту монтажа калитки. Более популярны варианты, когда устанавливаются ворота с отдельно стоящей калиткой из профнастила. При нехватке места или по другим соображениям калитка делается прямо в воротах – это чуть усложняет работу по изготовлению и монтажу конструкции.
Распашные ворота для гаража: плюсы и минусы
Кроме внешнего вида, распашные деревянные ворота в гараж выделяются и иными достоинствами:
- Дерево хорошо пропускает пары, что снизит уровень влажности внутри гаража и положительно скажется на состоянии автомобиля.
- Доступность и низкая цена – приобрести брус и доски можно в ближайшем строительном магазине, а стоят они не так уж и много.
- Простота в обработке. Для работы с этим материалом не требуются редкие и очень дорогие инструменты, их можно найти в любом домохозяйстве, и, скорее всего, вы знаете, что с ними делать.
Ну а если вы затеяли строительство из бруса или бревен, то установка ворот в брусовый гараж будет для вас оптимальным вариантом, так как такие ворота лучше всего будут сочетаться с внешним видом вашего гаража, дома и всего участка в целом.
Однако, если вы хотите ставить в гараж деревянные ворота, помните о недостатках:
Какие еще есть виды гаражных ворот, читайте здесь.
Готовы засучить рукава и приступить к делу? Если да, то начнем с выбора материалов.
Материалы и инструменты
Итак, из чего мы будем делать распашные деревянные ворота для гаража:
- Брус для проема. Вертикальные стойки должны закапываться в землю на 1-1,5 метра, плюс высота проема гаража. Что же касается сечения, то достаточно крепким будет брус 100х100 мм. Перемычка между стойками тоже должна быть выполнена из бруса и иметь сечение 50х100 мм.
- Каркас ворот должен быть достаточно крепким, но не слишком тяжелым, чтобы снизить нагрузки на петли и стойки. Для его изготовления следует взять брус сечением 50х50 мм.
- Обшивка выполняется из досок толщиной 25 мм. Что же касается ширины, то ее вы можете выбрать самостоятельно, но оптимальными цифрами являются 10-20 см.
- Петли для ворот. Учитывая их массу, нагрузка на них будет немалой, потому лучше приобрести стреловидные петли, так как они крепче и надежнее (и, кроме того, они украсят ваши ворота).
- Битумная мастика.
- Цемент.
- Пропитки для защиты от пожара, насекомых и грибков, антисептик.
- Морилка или лак.
- Крепежные материалы – нагеля (деревянные гвозди) и саморезы. Если гараж не из дерева, то понадобятся длинные болты и дюбели
Инструменты, которые нужны для создания своими руками распашных ворот на гараж, можно найти в любом частном доме, либо спросить у соседей и друзей:
- электрический лобзик и ножовка для дерева;
- шуруповерт, дрель, киянка и молоток;
- стамеска и рубанок;
- уровень, уголок и рулетка;
- шлифовальная шкурка или что-нибудь подобное;
- валик или кисти для нанесения пропиток и лака.
Читайте здесь о том, как сделать своими руками козырек для гаражных ворот.
Обшивка различных видов ворот
Обшивка откатных конструкций с отдельно стоящей калиткой
Проще всего для новичка, собрать распашной тип въездного проема и обшить его профнастилом, но можно рассмотреть и другие варианты конструкций.
Для проезда на территорию участка достаточно ширины 4,2 м, и потому именно эта ширина считается наиболее актуальной, хотя есть и другие варианты в зависимости от потребностей заказчика. Такую ширину обычно выбирают для того, чтобы на участок при необходимости мог проехать грузовик.
Если вдоль стены, где требуется установка конструкции, достаточно места (1,5 ширины проездного пространства, плюс еще 0,5 м), то чаще устанавливаются сдвижные системы.
Но намного удобнее создавать отдельную калитку, желательно, выдерживая ее в том, же дизайнерском стиле оформления. В противном случае нижняя часть каркаса ворот при проходе через калитку вынуждает переступать через небольшое препятствие на пути, а с коляской или велосипедом проходить через такую калитку будет весьма сложно.
Устанавливаем замок
Если установка автоматики не предусматривается, к створкам снаружи приваривают петли под навесной замок. С внутренней стороны устанавливают поворотную щеколду или задвижку. Ее можно сделать из двух отрезков 20-тимиллиметровой трубы, сваренных с горизонтальными поперечинами створок. При закрывании в них вставляется стальной прут диаметром 14 — 16 мм.
Для жесткой фиксации распашных ворот в закрытом и распахнутом положении внизу створок устанавливают вертикальные стопоры шпингалетного типа. Если столбы пришлось сваривать между собой перекладиной, вверху устанавливают еще пару. Фиксаторы покупают или сваривают из отрезков полудюймовой трубы длиной 20 см, в которые вставляются стальные штыри с загнутыми концами. Они будут входить в трубы, вбитые или забетонированные в грунт.
Завершается сварка ворот из профильной трубы установкой врезного или накладного замка на калитку. При вырезании пазов под корпус на створке и ригель в столбе нужно стараться не оставлять зазоров. Иначе калитка будет бренчать на ветру. Для надежной фиксации устанавливают стопор как на воротах.
После окончания монтажа распашных ворот стоит задуматься об автоматизации, так как пробежки, особенно под дождем, при въезде и выезде быстро надоедят. Необходимые комплектующие найдутся в магазинах, а работу можно выполнить самому, если есть опыт подключения электрооборудования. При надлежащем уходе автоматика длительное время будет обеспечивать комфортабельный проезд.
Вопрос-ответ
Параметры конструкции
Мастера придерживаются одних размеров, по которым изготавливают распашные ворота из профнастила. Вы также должны изготавливать конструкцию по определенным параметрам, соблюдая технологию. Шире ворота сделать не получится — это связано с тем, что опорные столбы не выдержат чрезмерной нагрузки и попросту перекосятся, а такая неприятность приведет к реконструкции изделия.
Стандартная ширина
Обычно ворота предназначаются для автомобилей, которые будут заезжать на дачный участок, поэтому проем делается по ширине автомобильного транспорта с учетом зеркал. Также к проему добавляются дополнительные 100 см на свободную маневренность машины, которая будет проезжать через ворота. Кроме этого рассчитывается ширина опор. Если калитка будет монтироваться независимо от ворот, отдельно, то потребуется установить 3 колонны
Также берется во внимание величина щелей между столбом и калиткой и ширина зазора между каркасом ворот и колоннами. Сюда же входят параметры фурнитуры
Необходимо все точно рассчитать, чтобы не получилось ситуации, когда фундамент под колонны уже сделан, а они окажутся на рабочей ширине створок, следовательно, размер ворот уменьшится. Следом за этим придется увеличивать ширину калитки, а иметь калитку огромной ширины нецелесообразно. Ширина калитки по стандарту составляет 120 см, а для ворот — от 450 до 500 см. Ширину ворот нужно подгонять под параметры листов, поскольку для монтажа одного профлиста будет мало.
Стандартная высота
Классическая высота ворот составляет от 220 до 250 см. Стандартный лист имеет длину 200 см, но есть и длиннее, но от очень больших листов может остаться много обрезков. В любом случае придется предварительно поинтересоваться у консультанта о параметрах профнастила.
Как правило, под калиткой и воротами всегда предусматривается зазор, потому что при слишком маленькой щели между землей и каркасом может происходить постоянное цепляние изделия за поверхность грунта или плитки. Оптимальный зазор составляет 5−10 см. Некоторые увеличивают это расстояние до 30 см, но это не эффективно ввиду того, что на территорию могут проникнуть некрупные собаки.
Внимание! В зимний период под воротами и калиткой вероятнее всего будет образовываться наледь. Ее нужно своевременно удалять, иначе возникнет сложность при открывании створок
Какую профильную трубу лучше использовать
При выборе важно обращать внимание на такие параметры:
- Тип сырья. На производстве применяют нержавеющую, оцинкованную, углеродистую сталь. Сварка ворот из нержавейки не делается из-за легкости материала, неспособности выдерживать высокие нагрузки. Дешевле обойдется каркас из углеродистой стали, но оцинкованная рама прослужит дольше, поскольку сырье покрыто защитным слоем от коррозии.
- Тип сечения. Выпускают трубы квадратного, прямоугольного, овального сечений. Последний тип редко используется в строительстве заборов.
Распространенные сечения профиля
- Способ производства. Изготавливать трубы принято сварным методом холодного или горячего проката, бесшовным. Элементы горячего проката недостаточно прочные для ограждения. Для каркаса отлично подойдет менее дорогая холоднокатаная труба. Хоть бесшовный металлопрокат и считается самым надежным, но для забора из-за высокой стоимости применяется редко.
- Толщина стенки. Оптимальной величиной считается 2 мм. Если опыта в сварочных работах мало, то лучше взять сталь 3 мм. Большей толщины брать не стоит, поскольку это усложнит монтаж и увеличит вес конструкции.
4 этап – установка опорных столбов для ворот из профнастила
Монтаж ворот из профнастила начинается с установки опорных столбов. Наиболее распространенный способ поставить столбы ворот – выполнить укапывание с последующим бетонированием.
Установка кирпичных опорных столбов для ворот из профнастилаОпорный столб для ворот из профлиста
Как правильно установить столбы для ворот
вырыть углубление садовым буром. Использование лопаты повышает расход бетона. Чем больше диаметр опоры, тем большим должен быть диаметр углубления. Для трубы сечением 60х60, диаметр бура должен составить 120 мм.
На какую глубину закапывать столбы для ворот? Глубина установки составляет 1/3 от длины опоры
насыпать смесь щебня и песка в углубление. Толщина подушки – 150-300 мм. Подушка призвана предотвратить влияние морозного пучения грунта и обеспечить отток воды от основания опоры, тем самым замедлить его разрушение;
подготовить опору (покрыть грунтовкой против коррозии);
установить опору строго вертикально. Малейшее отклонение приведет к перекосу всей конструкции. Правильность установки проверяют отвесом или уровнем;
забетонировать опору. Пока бетон будет схватываться, можно приступить к изготовлению каркаса;
закрыть верхнюю часть опоры накладкой из металла или специальным декоративным элементом. На крайний случай, налить в стойку бетона (забетонировать изнутри), чтобы избежать попадания внутрь воды и тем самым предотвратить разрушение столба.
Какие столбы для ворот из профнастила можно использовать?
Кроме опор из металлических труб можно установить бетонный столб или использовать сваи. Красиво смотрятся опоры, декорированные (облицованные) кирпичом или камнем (кирпичные столбы). При расчете ширины проема ворот следует учесть материал изготовления и ширину опоры.
