Как самому сделать паяльник

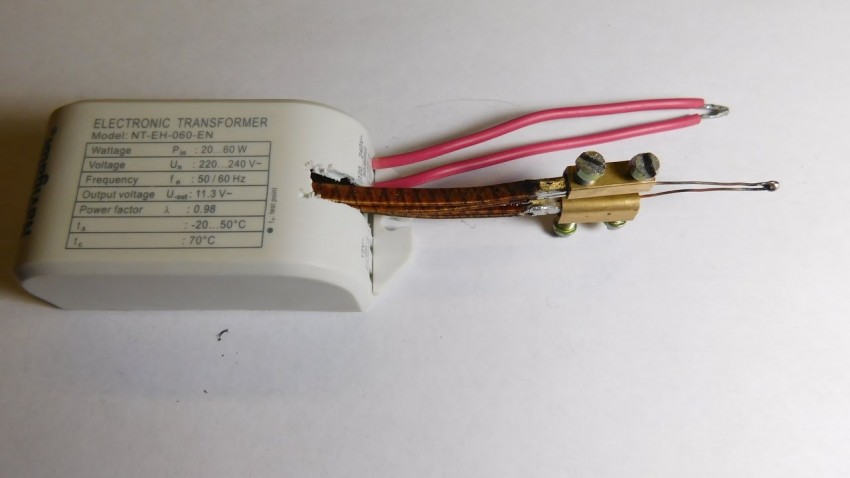

Изготовление импульсного микросхемного паяльника

Для изготовления паяльника, которым можно выпаивать и впаивать в печатные платы микросхемы и другие электронные компоненты, отличающиеся особой чувствительностью к перегреву, в конструкцию устройства добавляют специально переделанный резистор, играющий роль защитного устройства. Хорошо подойдет резистор типа МЛТ сопротивлением 8 ом и рассеиваемой мощностью 0,5-2 ватта

Паяльник для микросхем своими руками

Кроме того, потребуется:

• Полоска двухстороннего фольгированного текстолита 10Х30 миллиметров.
• Кусок стальной проволоки толщиной 0,8 мм.
• Медная проволока для жала.
• Корпус шариковой ручки.
• Импульсный блок питания 12-15 вольт 1 ампер.

Последовательность изготовления следующая:

1. Снять лакокрасочное покрытие с резистора, нагрев его в муфельной печи или газовой горелкой.
2. надфилем или лобзиком отпилить один из выводов .
3. просверлить в этом месте отверстие диаметром 1,1 мм, достигнув внутренней полости. Второй вывод следует подключить к источнику питания, он же будет крепить устройство к ручке.
4. Расширить отверстие в корпусе сопротивления на конус так, чтобы исключить контакт жала и внутренних стенок резистора, к этому месту надо будет припаять второй провод к блоку питания.
5. Стальную проволоку надо согнуть пополам, выгнуть в месте сгиба кольцо по диаметру резистора (должно садиться очень плотно) и загнуть его под прямым углом.
6. Кольцо залудить, надеть на резистор и припаять так, чтобы концы стальной проволоки были направлены в одну сторону с оставшимся выводом.
7. Из полоски текстолита вырезать плату таким образом, чтобы на широкой части с разных сторон было две контактные площадки для припаивания концов проволоки и второго вывода резистора соответственно, средняя должна плотно входить в корпус ручки, а узкая — иметь контактные площадки для подпайки проводов от блока питания.
8. Припаять концы проволоки и вывод сопротивления к плате, с дугой стороны припаять провода от блока питания
9. В отверстие резистора плотно вставить кусочек термостойкого изолятора (той же керамики, например), чтобы исключит контакт жала со вторым выводом.
10. Вставить медное жало в отверстие. Жалу можно придать любую удобную для пайки форму, изогнуть, сплющить, заточить и т.д.
11. Пропустить провода через корпус ручки, вставить в него плату и подсоединить провода к блоку питания.

Устройство паяльника для микросхем

Работа таким импульсным микросхемным паяльником, сделанным своими руками, безопасна для микросхем и не утомляет руку.

Порядок самостоятельной сборки паяльника

Необходимость иметь самодельный паяльник может быть продиктована двумя соображениями: характеристики существующих образцов не удовлетворяют конкретным требованиям, стремление снизить расходы на приобретение паяльника. Чтобы понять, как сделать паяльник своими руками, необходимо рассмотреть его устройство. Обычный электропаяльник включает: нагревательный элемент для паяльника, жало, корпус, защитный фартук, ручку, подводящий провод. Все перечисленные элементы могут быть сделаны своими руками или выбраны из готовых элементов от других, например неисправных приборов. В настоящее время существует большое количество самодельных конструкций подобных устройств. Наиболее популярными можно считать следующие:

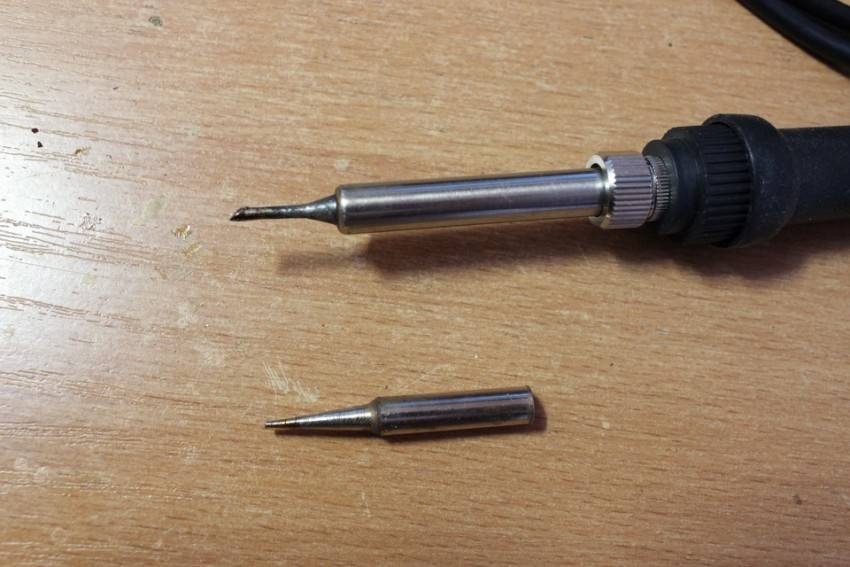

• изменение существующей конструкции или добавление необходимых деталей (например, изменение диаметра жала);
• добавление регулятора мощности нагрева паяльника;
• самодельный микропаяльник;
• аппарат из резистора.

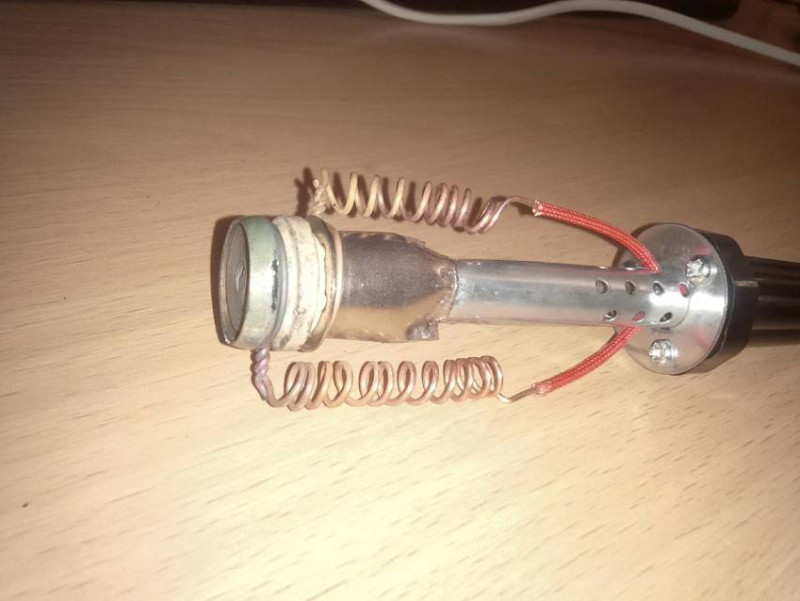

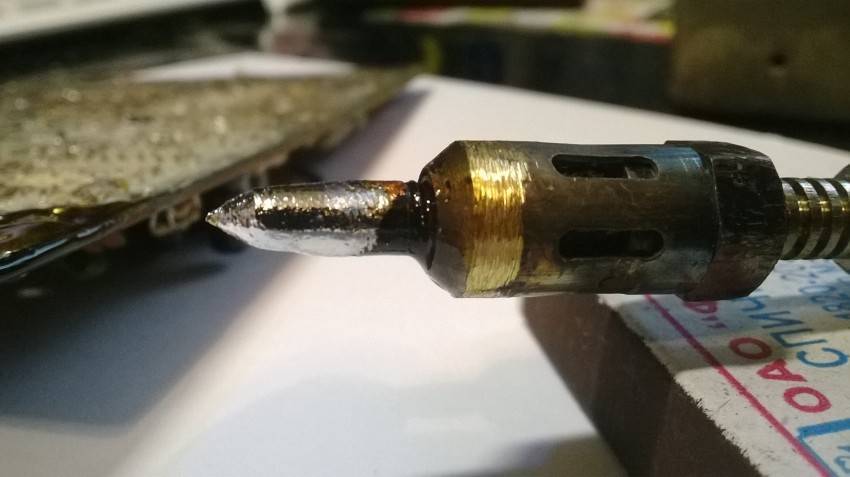

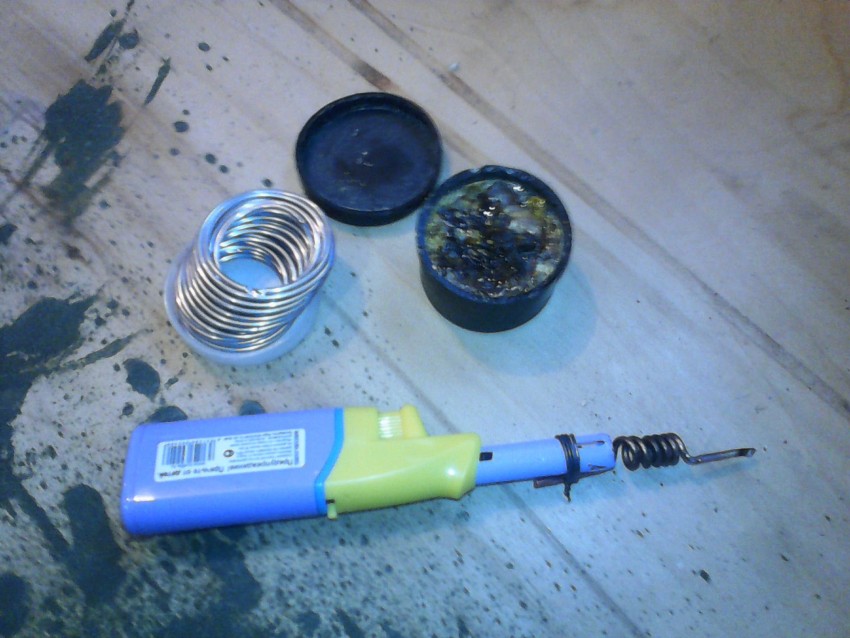

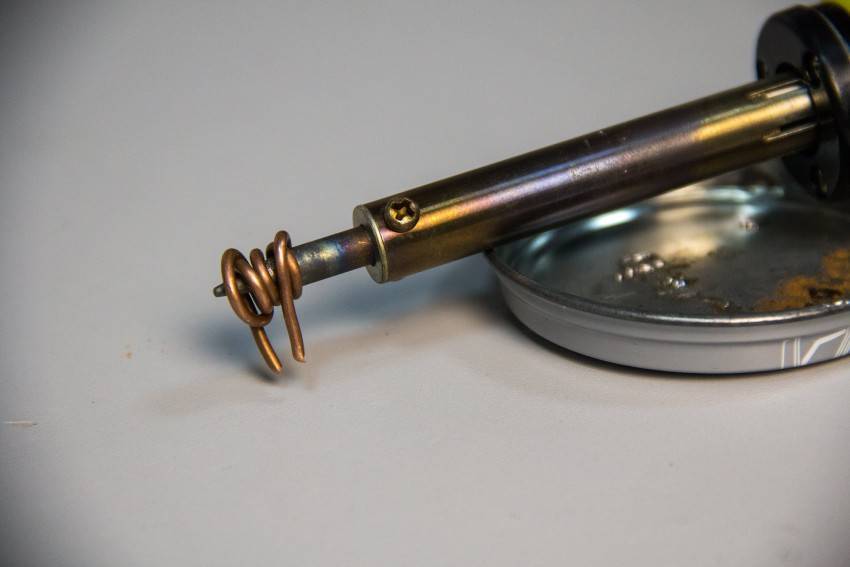

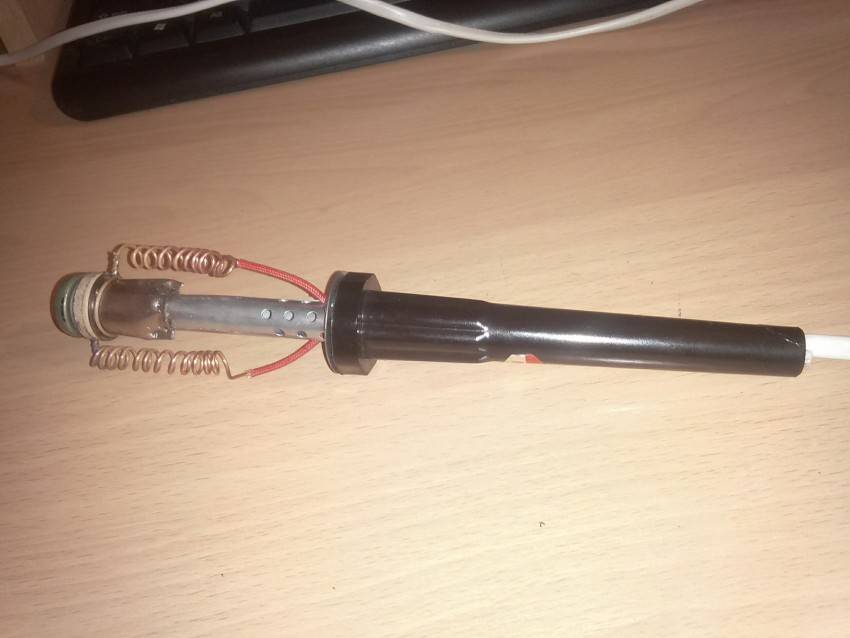

Бывают случаи, когда даже маломощные паяльники (например, 25 Вт или 40 Вт) не способны решить требуемую задачу. В этом случае на готовое жало накручивают нихромную проволоку по спирали, оставляя один конец свободным, в качестве нового жала. Таким образом, удаётся существенно снизить диаметр жала, что снижает площадь контакта с деталью. Применение самодельного регулятора мощность в комплексе удаётся получить улучшенные характеристики нагрева. В радиолюбительской литературе можно выбрать схему регулятора мощности, исходя из своих требований, доступа к требуемым радиодеталям, опыта сборки радиотехнических устройств. Обычно в качестве регулирующего элемента используется тиристор или симистор. Для стабилизации выходного параметра применяют микроконтроллер. Выбор формы корпуса остаётся за изготовителем. Чаще используют уже готовые корпуса: розетки, корпус удлинителя, корпус от блока питания мобильного телефона и так далее. Поэтому изготовить самостоятельно такой регулятор мощности для паяльника достаточно просто.

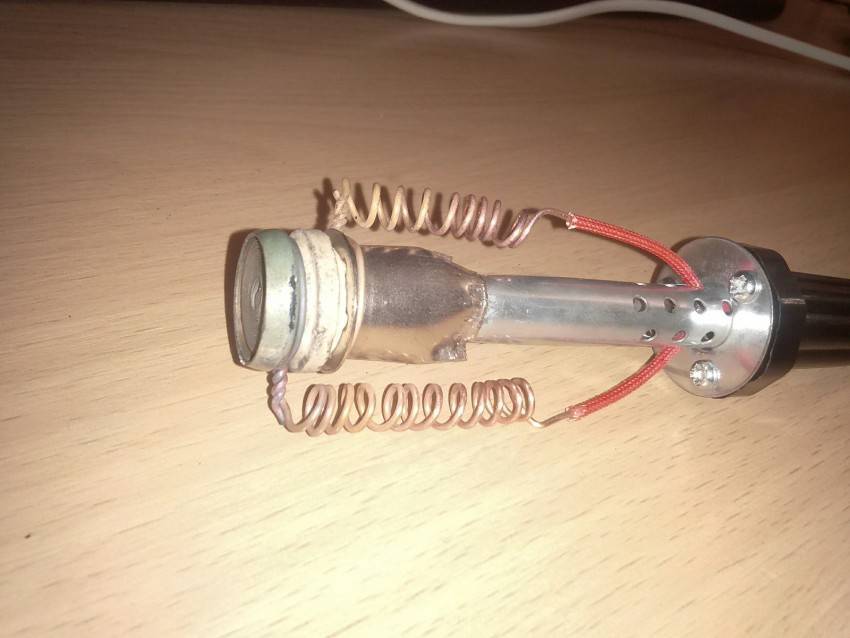

Где найти нихромовую проволоку

Итак, рассмотрим, что все-таки представляет собой проволока из нихрома:

• отличается от кантала своим меньшим удельным сопротивлением;
• боксмод выдает большую производительную мощность;
• не имеет в составе железа, поэтому не подвергается коррозии и служит намного дольше;
• хорошо проводит тепло. Таким образом, спираль быстрее разогревается и быстрее остывает.

Очевидно, что нихром продается в вейп-шопах. 1 метр такой проволоки стоит очень дорого. Когда этот вариант Вас не устраивает, то можно отыскать нихром на радиорынках. Они еще существуют, но вероятность того, что Вы сможете его там найти, очень мала.

Однако вопрос этот можно решить, надо только знать, куда идти. Также в этом вопросе Вас выручит обычный паяльник или неисправное устройство, на которое можно наткнуться в кладовке или гараже. Если у Вас не получилось найти паяльник, то его можно купить в магазине Фикс Прайс, где все продается по одной цене. Цена на паяльник там составит всего лишь 1 $.

Как сделать паяльник своими руками

Итак, чтобы сделать паяльник с тонким жалом нам необходимо собрать основные материалы. Как правило, их можно найти в гараже, если нет, то ближайший рынок вас точно выручит. Мы решили рассказать самый простой способ, для этого не нужно будет сильно тратиться

Особенное внимание мы остановили на тонкой жиле паяльника, ведь именно ее и не хватает многим электрикам, а затачивать старый не всегда удобно и целесообразно. В другой статье мы делали дрель из подручных материалов, ее также будет интересно прочесть

Вот такие материалы нужно собрать:

1. Шариковую ручку.

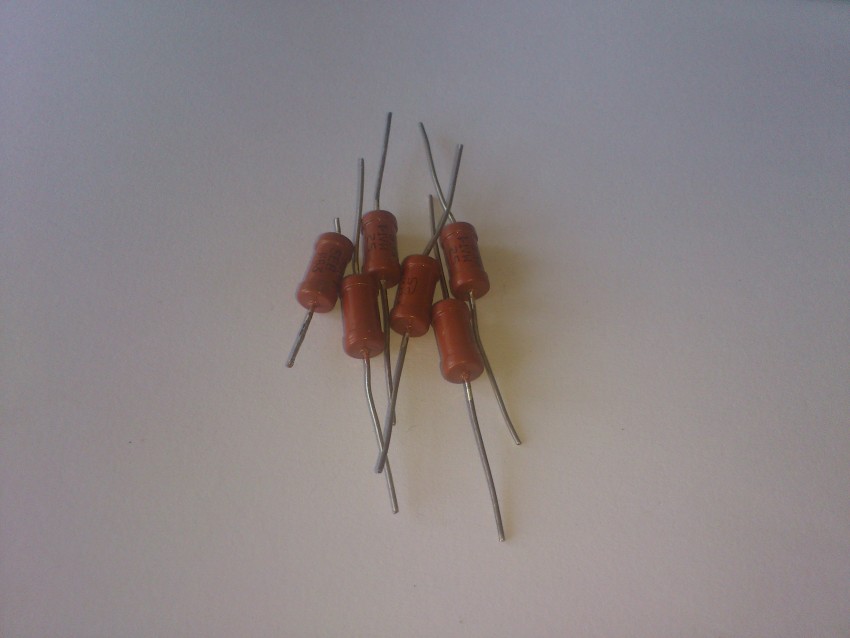

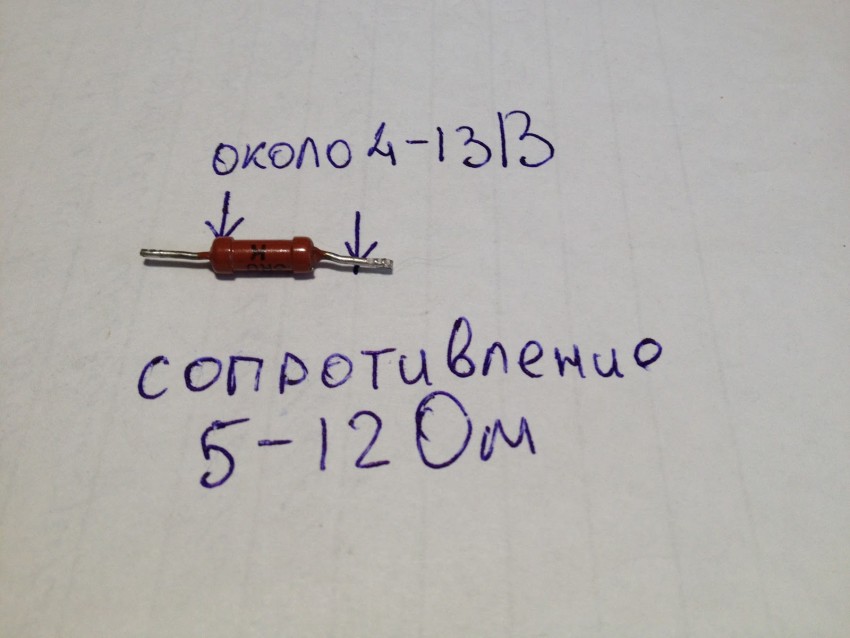

2. Резистор МЛТ-0.5, его сопротивление должно составлять 5-10 Ом.
3. Двухсторонний текстолит – 10х30 мм.
4. Стальную проволоку диаметром в 0.8 мм.
5. Небольшой кусок медной проволоки диаметром в 1 мм.

Пошаговая инструкция

Если вы будете выполнять только так, как написано – паяльник своими руками из резистора сделать получится. Способ не сложный даже ребенок сможет справиться с ним без особых усилий.

1. В первую очередь нужно снять краску с поверхности резистора, можно использовать обычный нож. Если слишком плохо слазит, тогда подключите резистор к источнику питания и немного прогрейте его.
2. Подготавливаем бочонку, из нее выходит две проволоки, одну нужно срезать. В этом месте сверлим отверстие под медную проволоку, ее диаметр составляет 1 мм. Помните, проволока не должна соприкасаться с чашечкой, для этого сделайте раззенковку более большим сверлом, вот так это выглядит на фото. В конечном результате делаем небольшой пропил для токовода на чашечке резистора.
3. Берем стальную проволоку и выгибаем ее в форме обычного кольца. Диаметр должен соответствовать пропилу на резисторе.
4. Их двух стороннего текстолита нужно выпилить плату, вот так это выглядит на фото. По размерам ориентируетесь сами, ведь может немного отличаться размер ручки и вашей проволоки.
5. Собираем все между собой, самодельный паяльник на этом этапе не вызывает никаких сложностей.

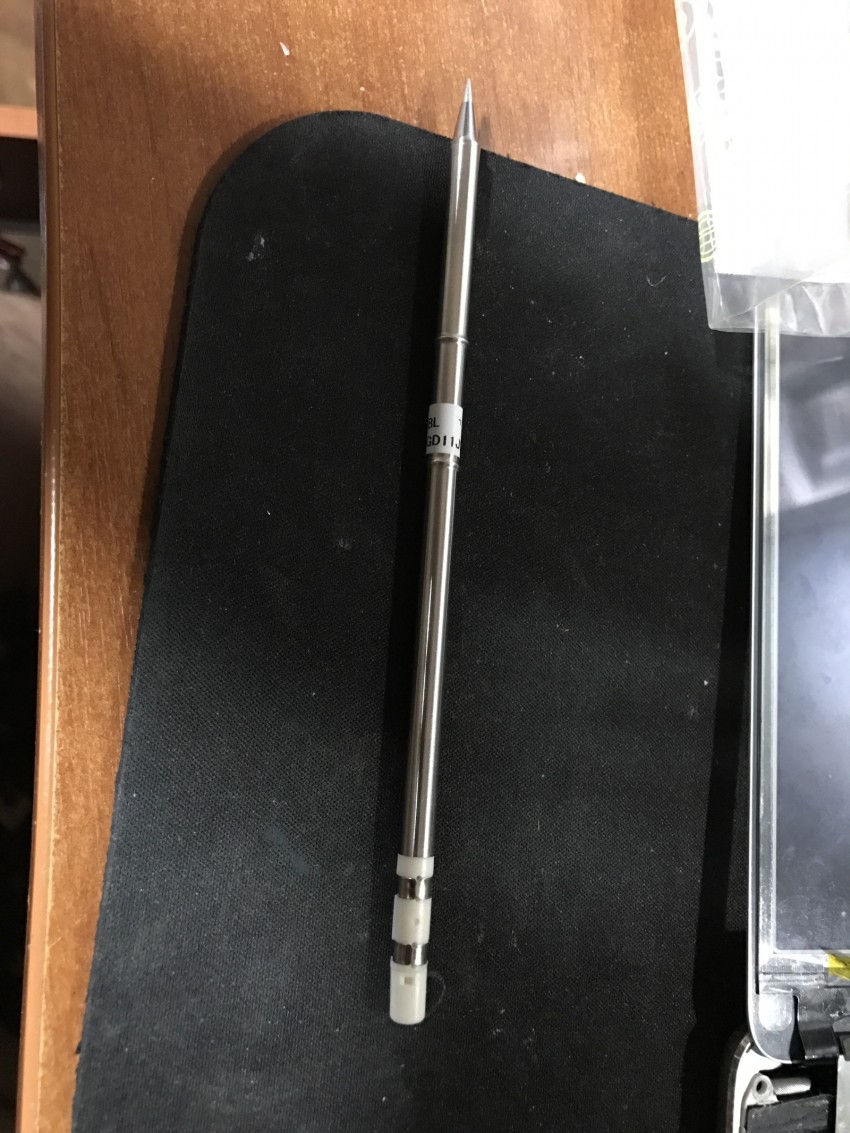

6. Устанавливаем тонкое жало паяльника в посадочное место. Здесь будьте аккуратны, всю конструкцию можно спалить. Чтобы проволока из меди не прожгла резистор делаем защитный слой, используя кусочек слюды или другого материала, которые есть у вас под рукой. Узнайте, как сделать ПК в авто.
7. В конечном результате нужно подключить самодельный паяльник к сети. Для этого можно использовать обычный блок питания на 1 А. Помните, напряжение не должно быть больше 15 Вольт, если 12 – это также подойдет. В этом деле больше совсем не означает лучше.

Вот мы с вами и разобрали, как сделать паяльник своими руками из ручки, резистора и проволоки, как видите, сложностей особых нет. Но, проявить определенные умения придется.

Но, даже не смотря на это все, купить паяльник такого типа гораздо проще, он не стоит огромных денег. Так что перед тем, как приступать к его сборке подумайте хорошо, стоит оно того или нет.

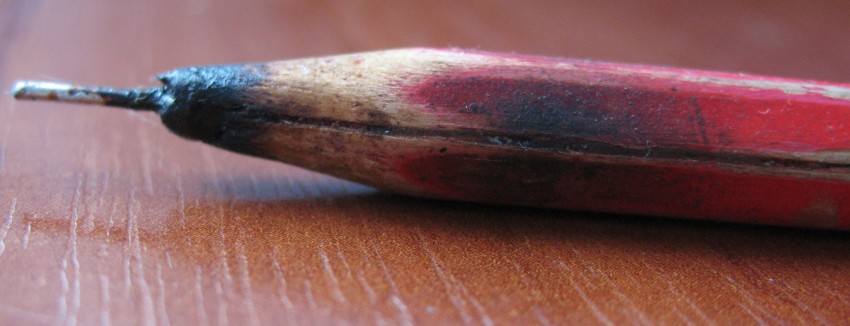

Устройство из резистора

Подготовьте:

• резистор;
• медную проволоку – 2 отрезка;
• деревянный брусок.

Как следует из названия, основа данного вида паяльника – резистор. Оптимально выбрать продукцию отечественного производства. Такое изделие будет качественнее китайского аналога. Брусок требуется для изготовления ручки. Медные провода обязаны быть изолированными.

Вот порядок действий:

• Зачистите провода от краски.
• Сделайте из зачищенного конца провода петлю и наденьте ее на край резистора.
• Второй конец припаяйте с другой стороны.
• Сделайте из провода закрутку небольшого размера и прикрутите ее к деревянному бруску. В результате жало должно выступать максимум на 1 см, а конец резистора — на 2,5 см. Паяльник готов!

Низковольтное приспособление из шариковой ручки

Для изготовления паяльника понадобятся следующие атрибуты:

• канцелярская ручка;
• резистор типа МЛТ;
• кусок двухстороннего текстолита;
• стальная проволока (d=0,5 мм);
• медная проволока диаметром (d=1 мм).

Алгоритм действий

1. Первым делом снимают лакокрасочный слой с поверхности резистора МЛТ-0,5. Для этого подойдет бритвенное лезвие или кухонный нож. Если краска не желает слазить, то можно подключить элемент к источнику питания и слегка прогреть его.
2. Подготавливают цилиндрический бочонок. Одна проволока, выходящая из него, срезается. В этом месте сверлят отверстие под проволоку из меди. Нужно помнить, что недопустимо соприкосновение проволоки с чашечкой, поэтому делается раззенковка сверлом с большим диаметром. После этого делают мелкий пропил для токопроводящего стержня на чашечке МЛТ.
3. Формируют из стальной проволоки небольшое кольцо, по диаметру соответствующее пропилу на МЛТ.
4. Из текстолитового куска выпиливается плата. Её габариты рассчитывают исходя из размера шариковой ручки и имеющейся проволоки.
5. Все узлы собираются воедино. Тонкое жало устанавливается в посадочную область. Нужно быть предельно осторожным, чтобы случайно не спалить миниатюрную конструкцию. Из слюды делают защитный слой. Благодаря ему медная проволока не прожжет резистор.
6. Проверяют самодельный прибор, подключив его к электрической сети с помощью обычного блока питания на 1 А. Нельзя, чтобы напряжение превышало 15 В.

Использование оловоотсоса

Если во время пайки расплавилось слишком много олова (припой выглядит как шарик) или олово выгорело, часть может быть отсосана. Для этого воспользуемся соответствующим устройством. Работает экстрактор аналогично шприцу.

Нажмите на поршень в верхней части всасывающего устройства. Подносим наконечник ближе к тому месту, с которого хотим удалить излишки олова. При этом нагреваем припой горячим паяльником.

Припой нагревается паяльником. Рядом с ним кончик всасывающего устройства, готового всасывать расплавленное олово

Осторожно отпустите поршень (с кнопкой разблокировки), собрав излишки олова. Будьте осторожны, чтобы не повредить жало (на всякий случай эти жала заменяемы). Удалите скопившийся излишек олова из всасывающего устройства, снова нажав и отпустив поршень

Удалите скопившийся излишек олова из всасывающего устройства, снова нажав и отпустив поршень.

Удалите излишки олова из всасывающего устройства, нажав и отпустив поршень

Или можно вынуть его прямо из оловохранителя.

Удаление олова из всасывающего устройства путем его раскручивания

Еще один способ убрать слишком много олова – просто тщательно очистить паяльник, а затем использовать этот паяльник, чтобы собрать излишки олова (нужно наловчиться).

Если припой будет тусклым (не блестящим), это может быть признаком перегрева.

Перегретый припой

В такой ситуации нагретое паяльное жало нужно аккуратно и быстро погрузить в канифоль.

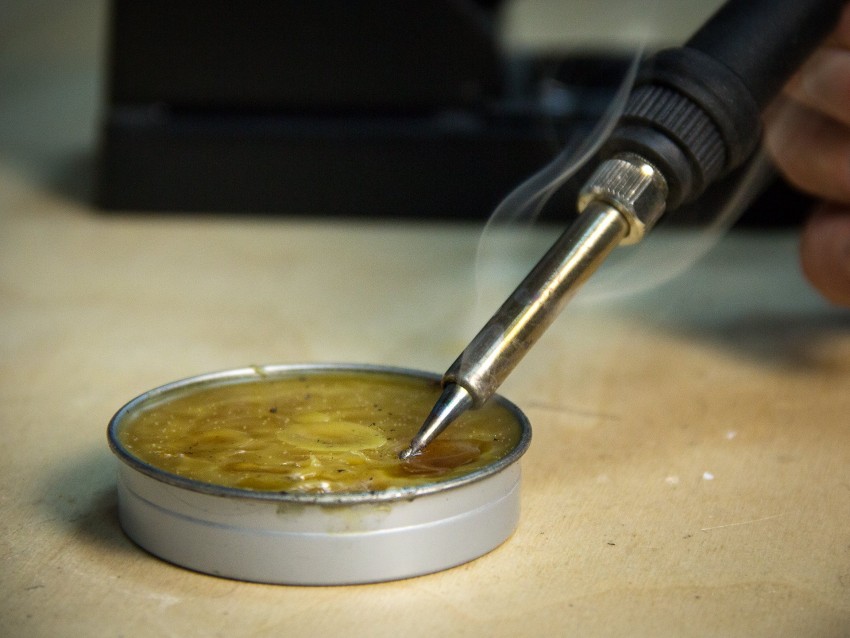

Жало паяльника, погруженное в канифоль

Затем быстро нанесите кончик канифоли на исправленное место. Делать это нужно очень быстро, потому что канифоль выгорает и может оказаться, что к моменту прикосновения к припою канифоли на жале уже не останется!

Устранение перегретого припоя проканифоленным паяльником

Если при пайке близко находящихся элементов олово из двух разных точек пайки соприкасается друг с другом, его необходимо удалить. В противном случае это может привести к короткому замыканию или повреждению отдельных компонентов или даже всего устройства. В такой ситуации используется специальная оплетка для удаления излишков олова. Нагреваем припой между этими точками пайки паяльником, а затем прикладываем оплётку.

Избыток олова, соединяющий две точки пайки рядом друг с другом

Эти плетеные медные провода образуют губку, которая и собирает излишки олова.

а) Отдельные точки пайки; b) излишки олова собранные оплеткой

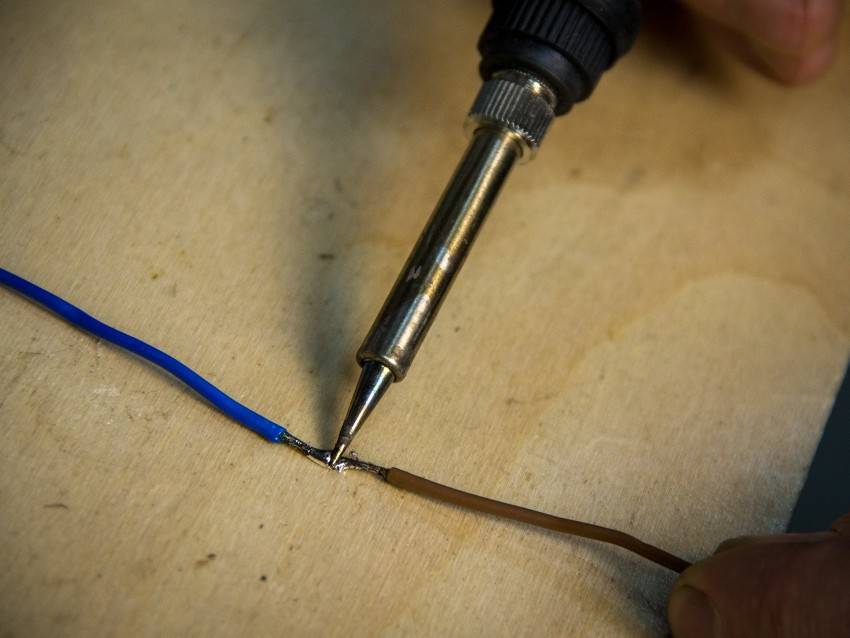

В принципе для основы паяльного дела этой информации хватит с головой, дальше идёт только практика и так сказать “набивание руки”. Опыт обязательно придёт со-временем. И поверьте, опыт этот ещё много раз в жизни пригодится!

   Форум по обсуждению материала КАК ПРАВИЛЬНО ПАЯТЬ ПАЯЛЬНИКОМ

SMD ПРЕДОХРАНИТЕЛИ Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.	ВОЗМОЖНОСТИ БЕСПРОВОДНОГО ПИТАНИЯ Про использование технологии беспроводного питания различных устройств.
MINILED И MICROLED ДИСПЛЕИ Что такое OLED, MiniLED и MicroLED телевизоры – краткий обзор и сравнение технологий.	В КАКОМ НАПРАВЛЕНИИ ТЕЧЕТ ТОК В каком направлении течет ток – от плюса к минусу или наоборот? Занимательная теория сути электричества.

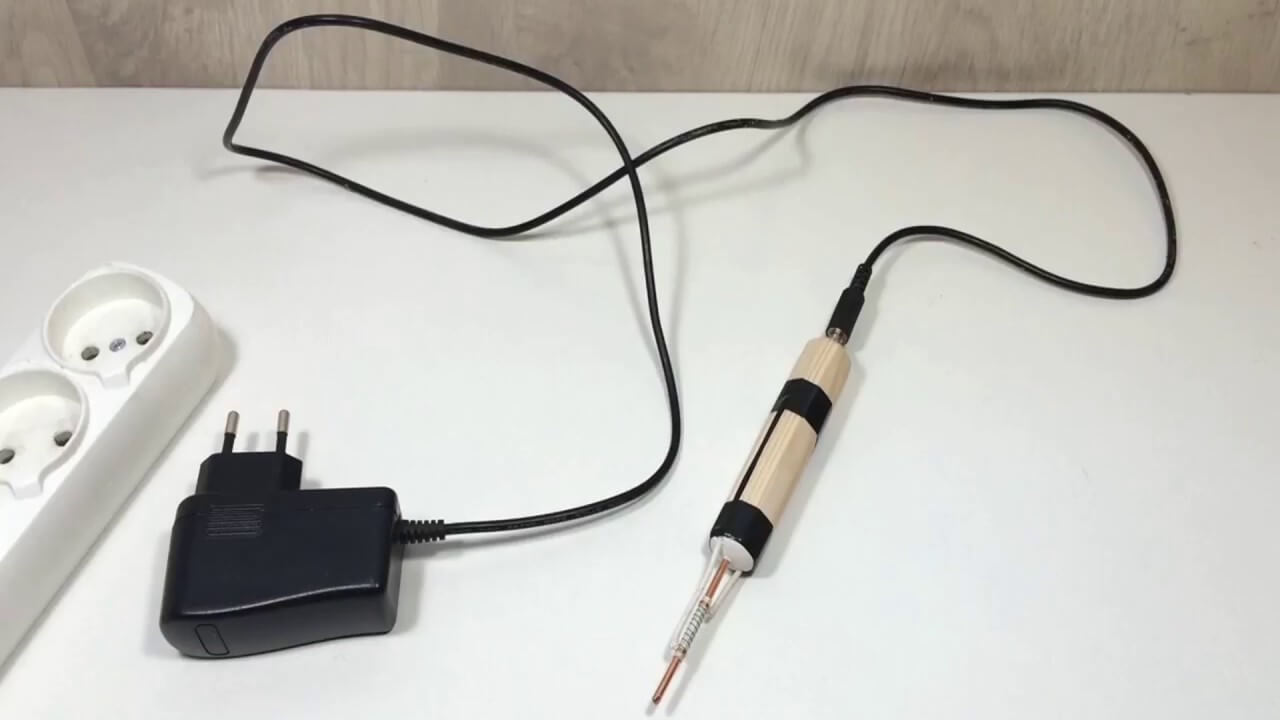

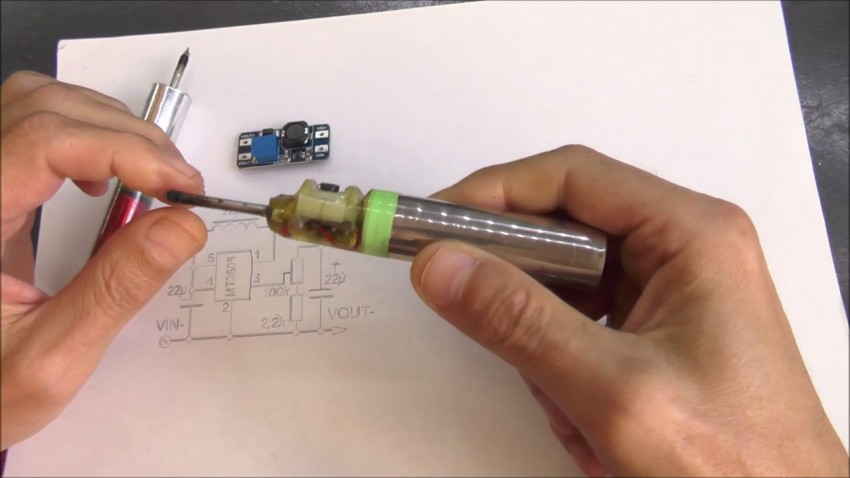

Маломощный минипаяльник из ручки

Довольно часто использование мощных моделей неудобно и нецелесообразно. Особенное это касается работ, проводимых при ремонте мелкой бытовой техники, пайки smd и других чувствительных к высоким температурам элементов. В таких случаях очень кстати пригодится низковольтный, небольшой, лёгкий и удобный паяльник с тонким жалом. И здесь нелишним будет знать, как сделать мини паяльник своими руками, ведь предполагаемые затраты в таком случае будут куда меньше, нежели в случае покупки заводской модели.

Как обычно, всё начинается с подготовки деталей и частей, который потребуются в процессе работы.

• Медная проволока диаметром около 1 миллиметра.
• Ненужная шариковая ручка, исполняющая роль корпуса.
• Небольшой кусок текстолита размерами 30 на 10 миллиметров.
• Немного стальной проволоки диаметром 0,8 миллиметра.
• Так как паяльник из резистора, то используется резистор на 5–10 Ом.

Первым делом подготавливается сам резистор. Для этого необходимо очистить его от краски. Сделать это можно по-разному: просто соскрести её ножом, подключить питание и дать прогреться, после чего снять краску или стереть её растворителем. После этого удаляется одна из ножек, а в этом месте аккуратно высверливается отверстие сверлом в 1 мм, как раз чтобы вошла подготовленная медная проволока

При этом особое внимание стоит обращать на то, чтобы она не касалась корпуса резистора. Поэтому стоит отверстие обработать чуть большим сверлом – раззенковать. На обрабатываемой стороне резистора, на самой чашечке, делается небольшой пропил, куда впоследствии должна лечь петля токовода

Его же делают из стальной проволоки, изогнув таким образом, чтобы получилась петля, которая и будет ложиться в выпиленную канавку-пропил

На обрабатываемой стороне резистора, на самой чашечке, делается небольшой пропил, куда впоследствии должна лечь петля токовода. Его же делают из стальной проволоки, изогнув таким образом, чтобы получилась петля, которая и будет ложиться в выпиленную канавку-пропил.

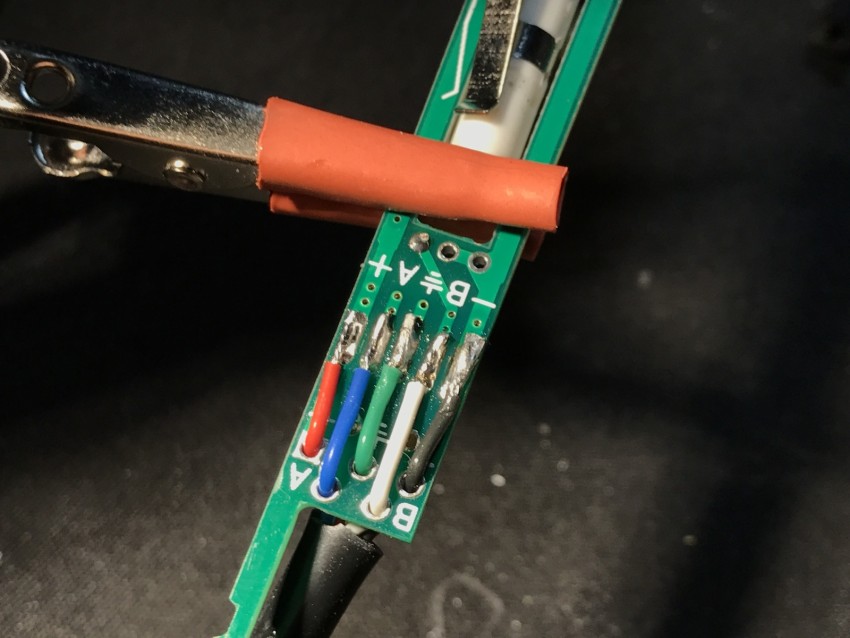

Теперь берётся кусочек текстолита, которые выпиливается таким образом, чтобы один его конец хорошо входил в корпус шариковой ручки. Здесь же с двух сторон напаиваются контакты, к которым впоследствии будут подсоединены питающие провода. Другая сторона текстолитовой пластины делается чуть шире, чтобы не входить в корпус ручки. Здесь также напаиваются контакты, к которым будут подсоединяться токоведущие части от резистора. Внешне полученная заготовка напоминает своеобразную букву «Т» примерно как на рисунке:

Теперь все детали нужно собрать. Проволока с петлёй размещается в соответствующий паз на транзисторе, её концы припаиваются к контактам на текстолитовой пластинке.

В отверстие транзистора вставляют медное жало. При этом нелишним будет сделать защиту из слюды или подобного материала, чтобы в процессе нагрева жала, не повредился сам резистор.

В корпус от шариковой ручки пропускают провода, которые припаивают к контактам с тонкой стороны текстолитовой пластинки – это будет питание. Саму же пластинку после этого также располагают в корпусе ручки.

Как можно заметить, имея минимальное количество материалов, которые без труда найдутся практически в каждом доме, можно сделать отличный и безопасный самодельный паяльник на 12 вольт, не обладая высокими познаниями в электрике и электронике.

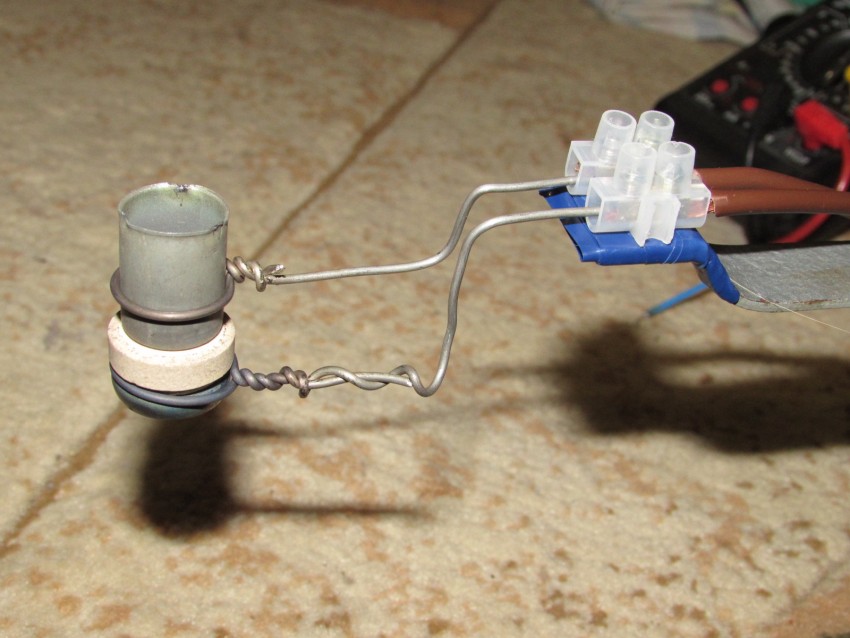

Паяльник с резистором в качестве нагревательного элемента

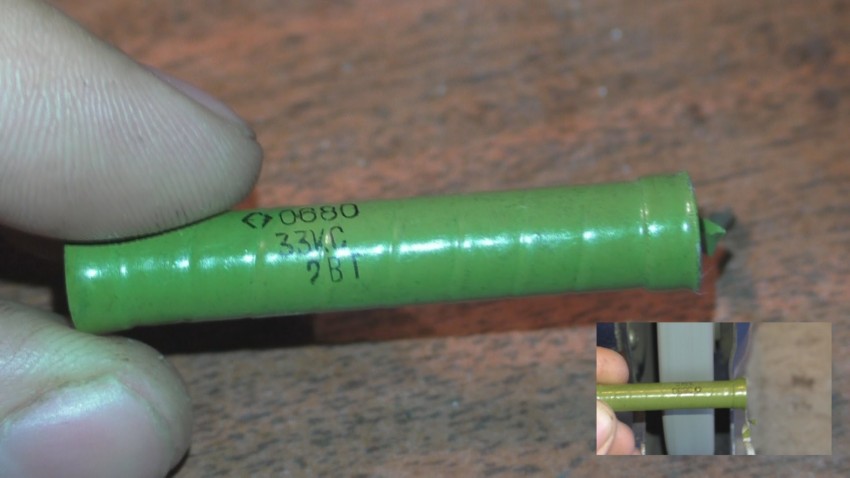

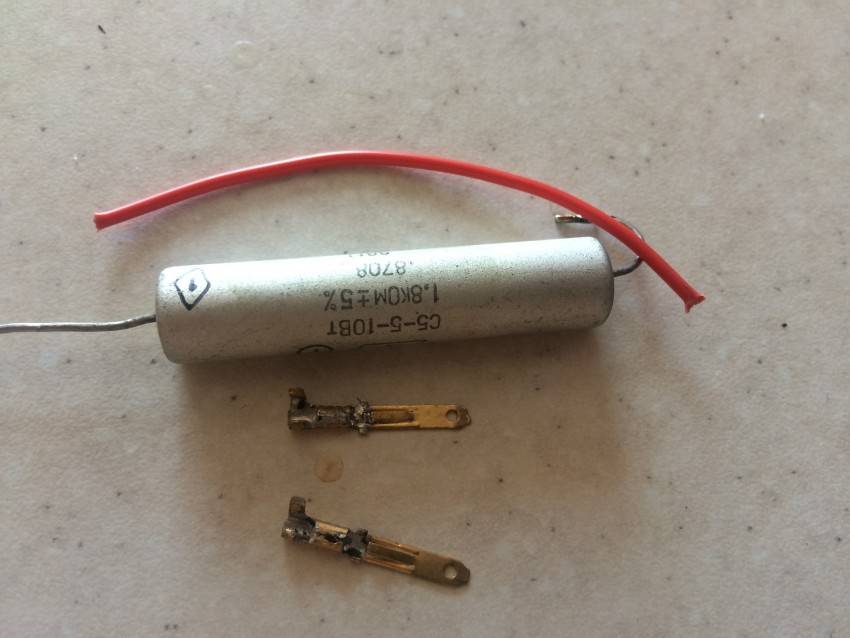

Интересную конструкцию можно реализовать, применяя мощный резистор. С его помощью можно изготовить паяльник своими руками. Для сбора такого устройства понадобятся следующие детали:

• Резистор серии ПЭВ, рассчитанный на мощность до 10 Вт, с номиналом от 15 до 27 Ом. Следует учитывать, что подключаться он будет в сеть напряжением 12В или 24В.
• Медный стержень. Он будет исполнять роль жала паяльника. Следует учитывать, что внешний диаметр стержня должен соответствовать внутреннему диаметру отверстия резистора. Стержень должен плотно фиксироваться в этом отверстии. Можно предусмотреть отверстие, в которое будет вкручиваться болт для фиксации стержня.
• В качестве нагревательного элемента используется готовая спираль, которая присутствует в резисторе. Она рассчитана на конкретное сопротивление и обеспечит необходимую мощность рассеяния.
• Шнур питания с вилкой.
• Ручку для крепления резистора. Она должна быть выполнена из диэлектрического материала и обладать высокими термоизолирующими свойствами. Кроме этого для удобной работы ручке необходимо придать эргономически обоснованную форму.

Если такой аппарат планируется использовать для решения широкого круга задач, целесообразно подключать его к регулятору мощности.

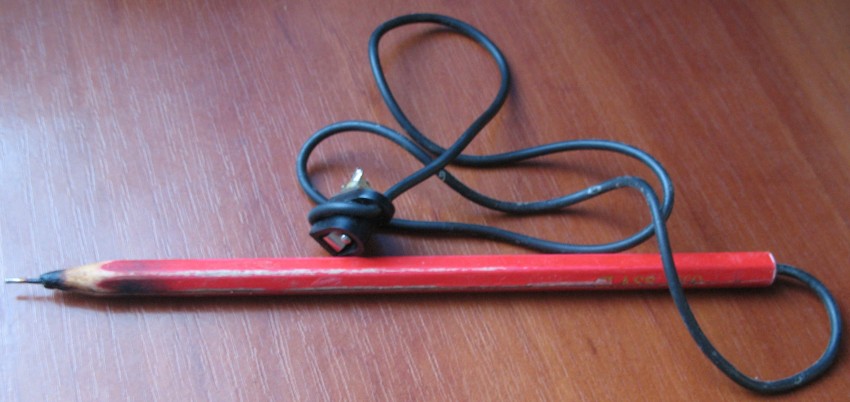

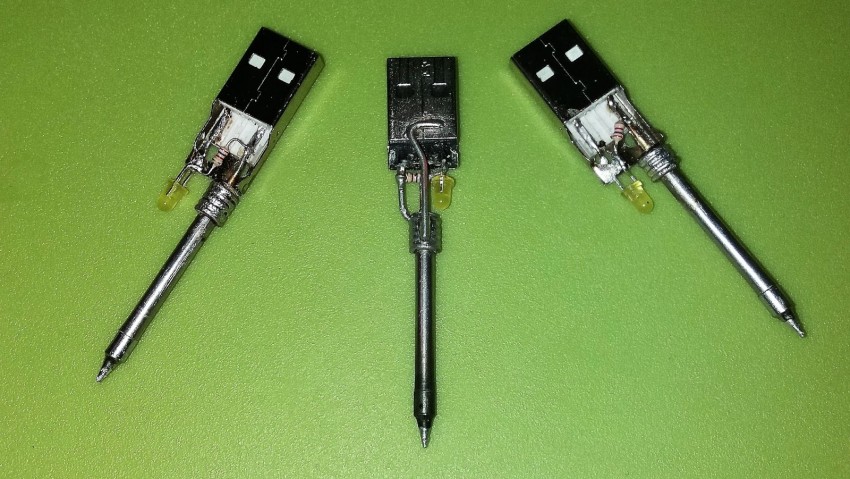

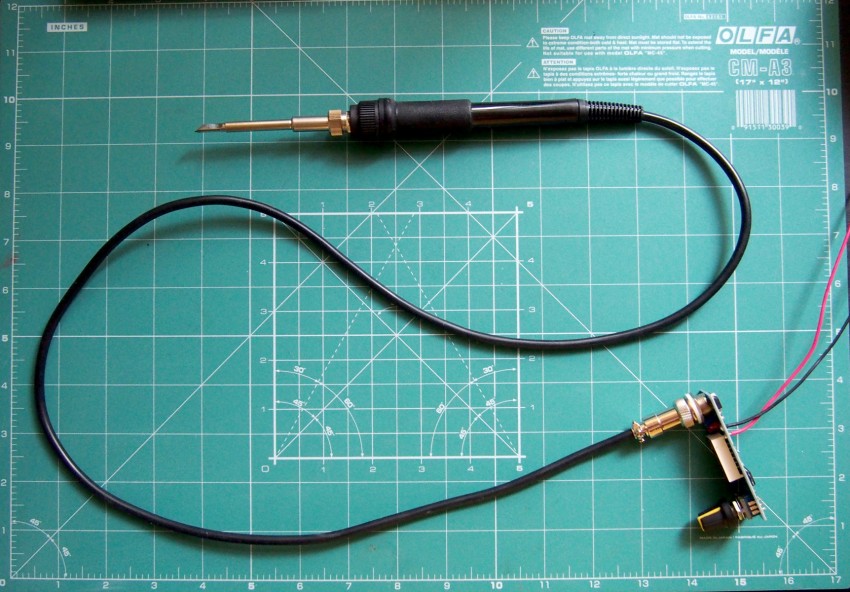

Фото мини паяльников

Обратите внимание!

Обратите внимание!

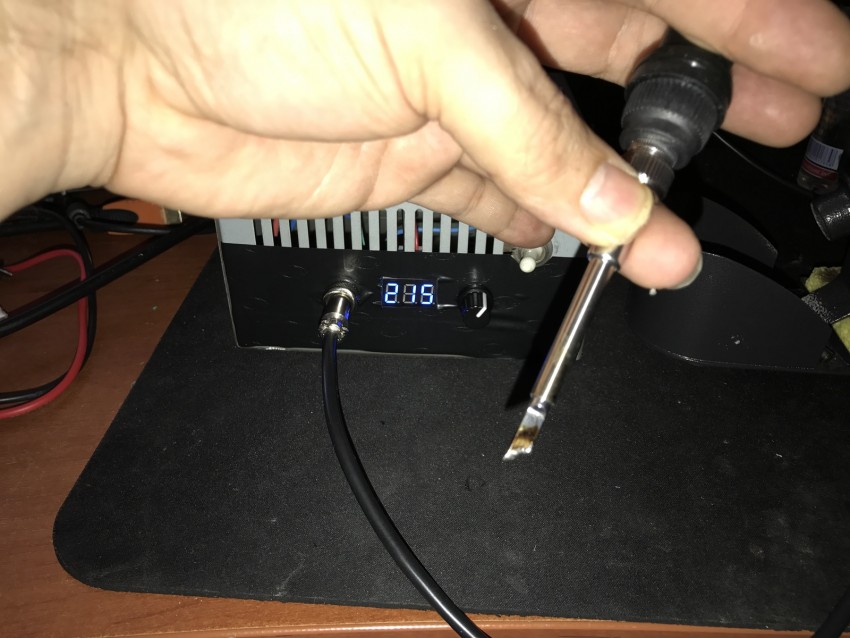

Разнообразие современных паяльных станций поражает воображение. Кремниевые, импульсные, газовые… А можно изготовить традиционный паяльник (с нитью нагрева) своими руками. Об этом пойдет речь в изложенном материале.

• 1 Для начала разберем, как устроен паяльник
• 2 Как сделать простой паяльник в домашних условиях
  • 2.1 Паяльник для гаража из керамического резистора С5-35В
  • 2.2 Паяльник для SMD элементов
  • 2.3 Подставка для паяльника
  • 2.4 Подставка для паяльника с лупой

Для любого радиолюбителя – паяльник является инструментом номер один. Разумеется, в магазинах можно подобрать электроприбор на любой вкус. Однако это стоит определенных денег, да и любому мастеру интересно приложить руки к изготовлению столь полезного устройства. К тому же, если вам нужен специфический инструмент – выручить может только самодельный прибор.

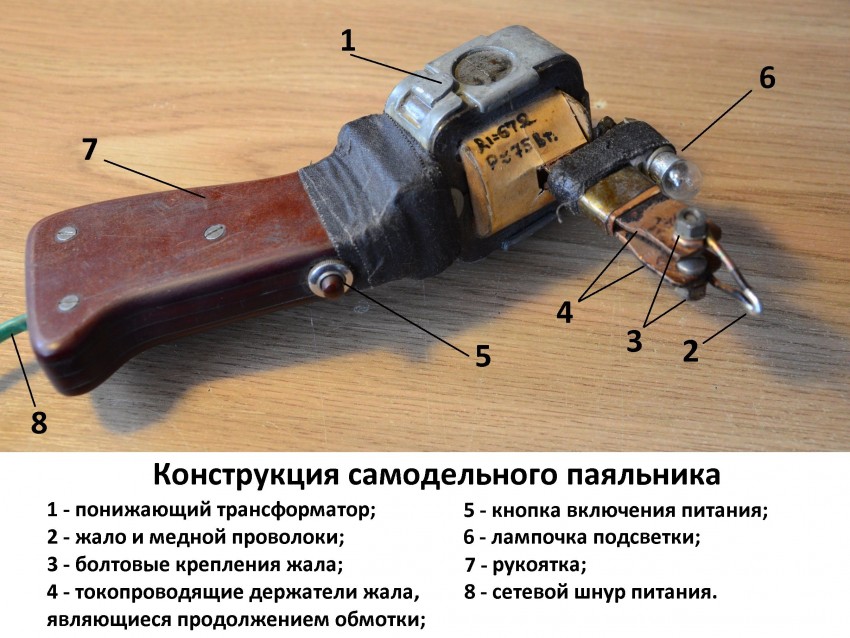

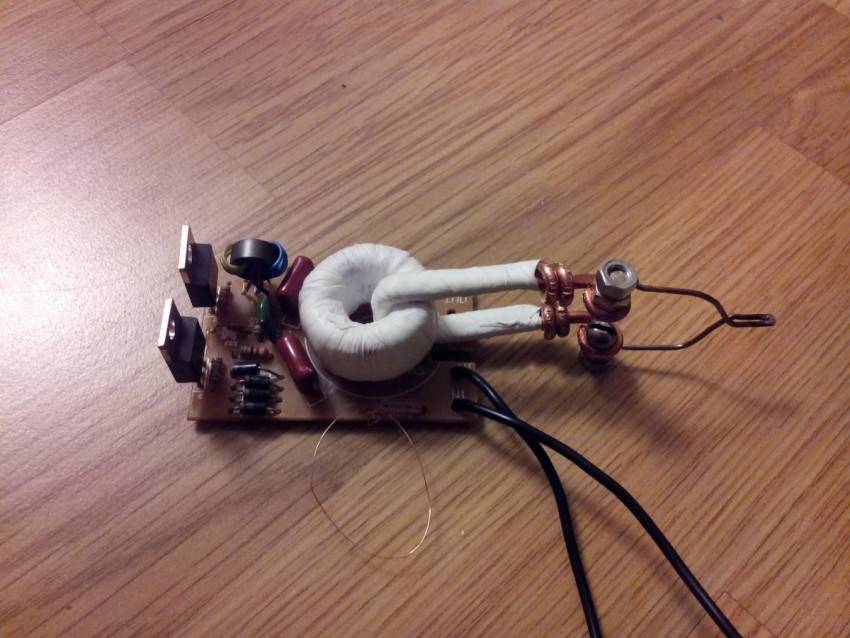

Принцип сборки и схема паяльника Момент

Несмотря на то, что на рынке товаров существует колоссальное количество различных видов паяльников, намного бюджетнее и интереснее пользоваться самодельным малогабаритным инструментом. Изготовить такой совсем несложно, обладая некоторыми навыками и умениями, а также имея все необходимые инструменты.

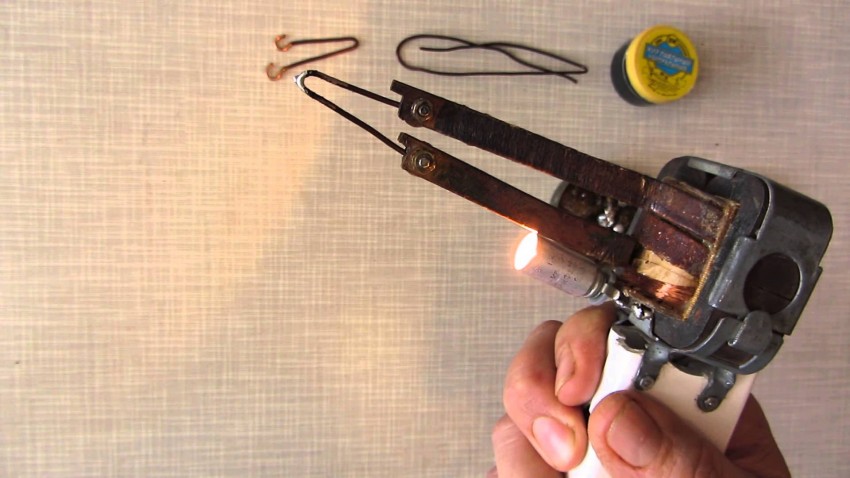

Трансформатор

Этот прибор лежит в основе конструкции. Он имеет первичную обмотку, вторичную силовую обмотку и магнитопровод. Чтобы паять было наиболее удобно, используют мощные светодиоды.

Схема питания трансформатора

На трансформатор подается напряжение через специальную вилку со шнуром при простом нажатии кнопки, и прекращает подаваться, когда кнопка выключается. Микровыключатель обычно располагают внутри рукояти. Когда контакты выключателя будут разомкнуты, опасный потенциал фазы будет отсутствовать.

Выбор мощности паяльника

Конструкция считается эффективной, если количество теплоты, разогревающее медь будет достаточным и сила тока будет в пределе 200 ампер.

Набор магнитопровода пластинами из трансформаторного железа

Данные части трансформатора определяют объемами железа и его основными характеристиками. Характеристики менять невозможно, поэтому выбор форм паяльника ограничен. Это прямоугольная или Ш-образная формы. Когда первичная мощность будет выбрана, приступают к вычислению площади сечения.

Расчет провода для обмотки катушки

Изначально рассчитывается тое, который протекает по первичной катушке. Для этого мощность делят на напряжение. После определяют число необходимых витков. Для этого используется специальная эмпирическая закономерность-45/Qc. Значения, которые получатся варьируются и немного меняться в зависимости от внешних условий.

Сборка паяльника

Из картона изготавливают катушку, чтобы наматывать на нее провод. Обязательно, чтобы картон был плотным. Внутри помещают железные пластины, а между ними размещают витки. Обмотки изолируются. На изготовление силовой обмотки идет медная шина. Ее витки изолируются бумагой и их располагают внутри каркаса. Далее наматываются оставшиеся обмотки и надеваются пластины. После этого, все припаивается, начинается сборка корпуса

По завершении важно проверить работоспособность автоматического выключателя и прозвонить электрическую схему

Изготовление из резисторов МЛТ и ПЭВ

Популярный вариант самодельного мини-паяльника — с использованием резистора МЛТ (это аббревиатура расшифровывается как «металлический, лакированный, теплоустойчивый»). Это даже не мини, а микро-устройство, но нагревается до 190°, что позволяет плавить припой ПОС-60.

Для его создания, помимо самого резистора, понадобятся:

• две изолированные одножильные медные проволоки;
• деревянный брусок.

Резистор — главная часть будущего устройства, и поэтому к его выбору надо отнестись ответственно. Лучше не покупать дешёвые китайские изделия, а отдать предпочтение медным резисторам отечественного производства.

Чтобы сделать такой мини-паяльник, сначала резистор каким-нибудь острым предметом очищают от краски, и защищают медную проволоку. Затем из одного освобождённого от изоляции конца проволоки создают петлю и надевают на один из краёв резистора. А к другому краю прикрепляют (в идеале — припаивают) второй конец этой же проволоки.

Теперь из ещё одной медной проволоки необходимо сделать небольшую закрутку для прикрепления к деревянному бруску (он здесь будет играть роль ручки). Жало при этом должно выступать за пределы бруска не более чем на 1 сантиметр, а конец резистора — не более чем на 2,5 сантиметра.

Делают также мини-паяльники из резистора ПЭВ-20 (сопротивление 2 кОм), вставляя в него жало из медной проволоки, приделывая ручку и провода. Такой мини-паяльник может работать от домашней сети. Это очень популярная и простая конструкция. Основное в ней – правильно сделать медный стержень. Для жала берут либо стержень старого паяльника, либо кусок медной шины.

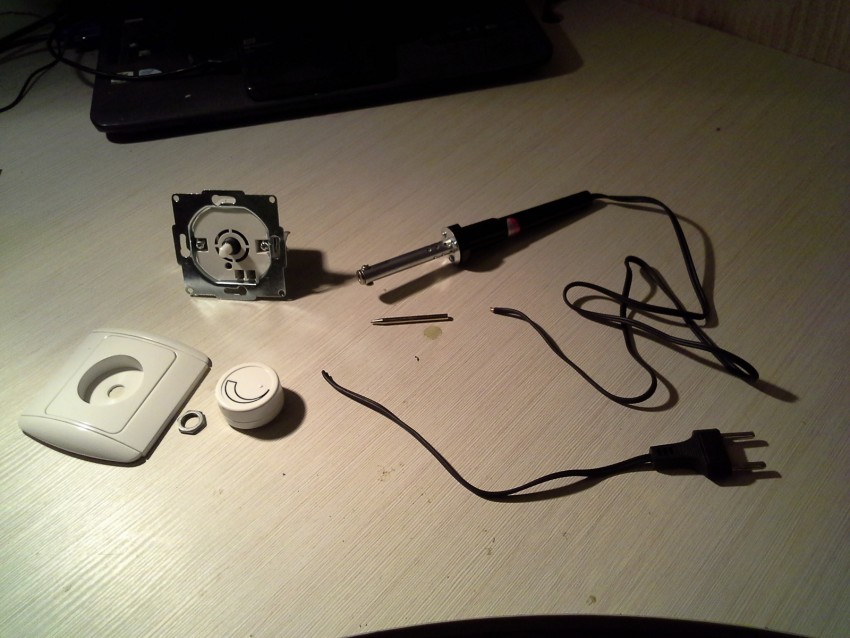

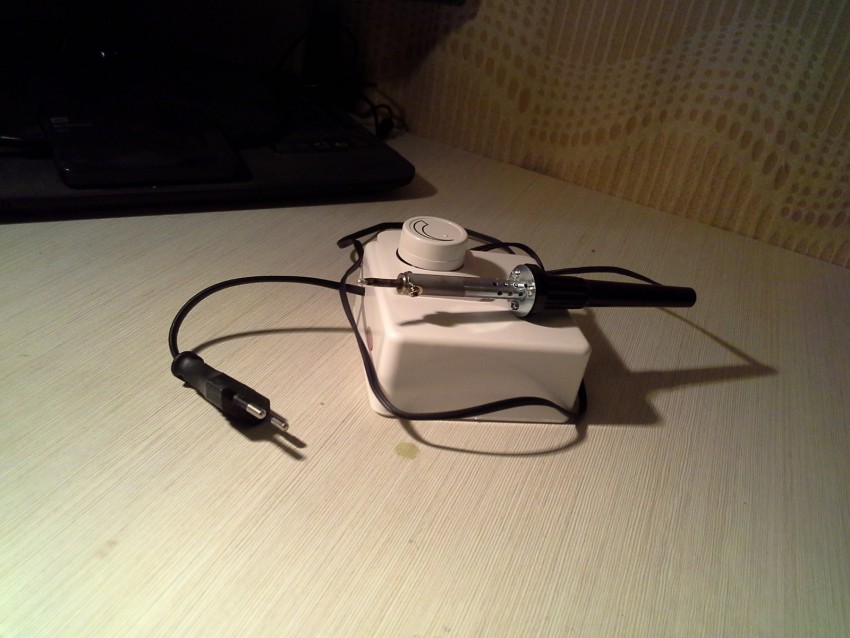

Подставка для паяльника с регулятором мощности

Подобный вид конструкции оснащается устройством, самостоятельно корректирующим уровень нагревания ручного инструмента. Это позволяет предотвратить перегревание прибора и продлить срок его эксплуатации.

В процессе изготовления подставки, домашний умелец будет использовать:

• медные провода;
• отрезок фанеры;
• элементы для фиксации;
• жестяные коробки;
• резиновые ножки;
• розетку.

Также потребуется наличие трансформатора, диодов и резистора.

Поэтапный процесс:

1. В ходе работы по сборке мастер собирает по схеме плату регулировки уровня мощности.
2. С помощью строительного фена нужно сделать пластиковую заготовку для корпуса платы и пропаять углы жестяной коробки.
3. На следующем этапе изготавливают жестяной короб для щетки, с помощью которой зачищается жало и выполняют сборку упора для прибора.
4. Далее припаивают болты на зажиме (по типу третьей руки) и делают из фанеры основание конструкции, на котором вырезается выемка для дальнейшего размещения растопленной феном канифоли.
5. Металлические коробы, зажимы и подставки фиксируются, после чего прикручивают плату и закрепляют корпусную часть.
6. Завершающий этап изготовления подставки заключается в прикручивании коробочки для щетки и фиксации противоскользящих резиновых ножек с обратной стороны.

Изобилие вариантов изготовления подставок в домашних условиях дает возможность каждому мастеру выбрать для себя наиболее подходящий метод. Неукоснительно следуя пошаговому руководству можно быстро соорудить удобную конструкцию, позволяющую предотвратить порчу поверхностей во время использования паяльника.

Сферы использования

Прежде чем узнать, как сделать мини-паяльник, нужно разобраться, для чего он нужен. Такой прибор для домашних нужд никогда лишним не будет. С помощью самодельного паяльника на 12 вольт можно делать следующее:

• Паять микросхемы разных домашних приборов.
• Ремонтировать детали микронаушников.
• Выполнять ремонт электронных часов.
• Чинить телефонную зарядку и не только.

Такой прибор изготавливается с расчетом, что питаться он будет не напрямую от сети, а посредством трансформатора 220/12 вольт.

Что нужно для работы

Большинство материалов и инструментов дополнительно приобретать не потребуется, поскольку у домашних мастеров они, скорее всего, найдутся дома. В числе рабочих материалов:

• проволока из меди для производства спаивающей основы;
• жестяная трубка под кожух;
• нихромовая проволока;
• рукоятка из пластмассы;
• медная фольга;
• электрический шнур с термостойкой изоляцией;
• клей силикатный;
• тальк для производства электроизоляционной массы.

https://youtube.com/watch?v=OH-JZ-q1Lqs

Если медной фольги под рукой не оказалось, ее можно заменить фольгированным стеклотекстолитом, который нередко используют при производстве печатных плат или схем. Но если и их нет в наличии, то можно все приобрести в специализированном магазине в среднем за 200 рублей. А чтобы получить еще один лист фольги, то нагрейте стеклотекстолит простым утюгом и потяните за угол, поделив предварительно на тонкие пластины, и намотайте на круглую палочку.

Ключевым элементом конструкции является трансформатор 220 на 12 вольта, посредством которого прибор будет получать от электросети нужную энергию. Иногда используется устройство марки ТВК-11ОЛ, которое можно вытащить из старого лампового ТВ.

В числе необходимых инструментов:

• плоскогубцы;
• кусачки;
• пинцет;
• ветошь;
• плита (газовая или электрическая);
• пластины или доски для обмывания клеем.

Процесс сборки мини-паяльника

Медная проволока, будет выступать в роли жала для мини-паяльника. Вам потребуется ее всего 50 мм. Заточите ее в виде двухгранного угла с одной стороны и залудите грани. Это жало будет расположено изнутри нагревательного элемента.

Затем изготовьте специальную электроизоляционную массу:

• Тальк и жидкое стекло (или силикатный клей) смешайте друг с другом.
• Чтобы масса к рукам не прилипала, нанесите изоляцию на цилиндрическую поверхность пинцетом и посыпайте ее тальком.

Фольгу сверните в трубку длиной порядка 35 мм, что будет служить основанием для нагревательного элемента. С одной стороны из-под нее будет проглядываться жало паяльника. Трубку покройте изоляционной массой. Сырую нанесенную массу до полного застывания просушите над плитой. Затем на готовое основание намотайте спиральную нихромовую проволоку длиной не более 350 мм. Витки следует укладывать аккуратно на максимальной близости друг от друга, а верхний и нижний витки от 30 до 60 мм нужно оставлять в качестве выводов. Затем конструкцию еще раз покройте электроизоляционной смесью и просушите над плитой.

Заворотный конец проволоки отогните назад и плотно прижмите его к поверхности трубки, затем еще раз нанесите массу. И только после этого можно использовать нагревательный элемент конструкции.

Выступающую из-под нагревательного элемента проволоку нужно покрыть электроизоляционной массой. Не забывайте каждый раз при ее применении проверять качество своей работы.

Когда основание будет целиком покрыто изоляцией, можно собирать и сам мини-паяльник. Концы нихромового нагревателя соединяются с ручкой, с этой целью протягивается электрический шнур в термостойкой изоляции сквозь внутреннюю пластмассовую полость. Обязательно изолируйте и просушите оголенные участки и наденьте на нагреватель жестяной защитный кожух, соедините его с рукояткой. После этого прибор готов к использованию.

Автономный прибор на аккумуляторе

Кому часто приходиться работать «в поле» знают, что наличие розетки, куда можно подключить стационарный паяльник, далеко не всегда имеет место. Следовательно, нелишним будет иметь в запасе автономный его налог. Конечно, производить пайку, требующую мощной модели, не получится, но большинство работ всё же выполнить такой микропаяльник способен. Поэтому вполне целесообразно сделать аккумуляторный паяльник своими руками, чтобы упростить работу в ряде случаев.

Почти все детали, входящие в состав беспроводной модели паяльника, найдутся почти в каждом доме. Поэтому перед началом работы нужно подготовить:

• Аккумулятор на 12–14 В или батарейки. Подойдёт от старого электроинструмента или от ноутбука.
• Медная проволока диаметром 2 мм и длиной около 6 см.
• Разного диаметра (1, 3, 8 мм) термостойкие трубки. Можно взять из старой электротехники.
• Проволока из нихрома диаметром около 0,3 мм. Подойдёт от сломанного фена.
• Телескопическая антенна от радиоприёмника.
• Кусочек толстой медной проволоки для жала диаметром 3,8 мм.

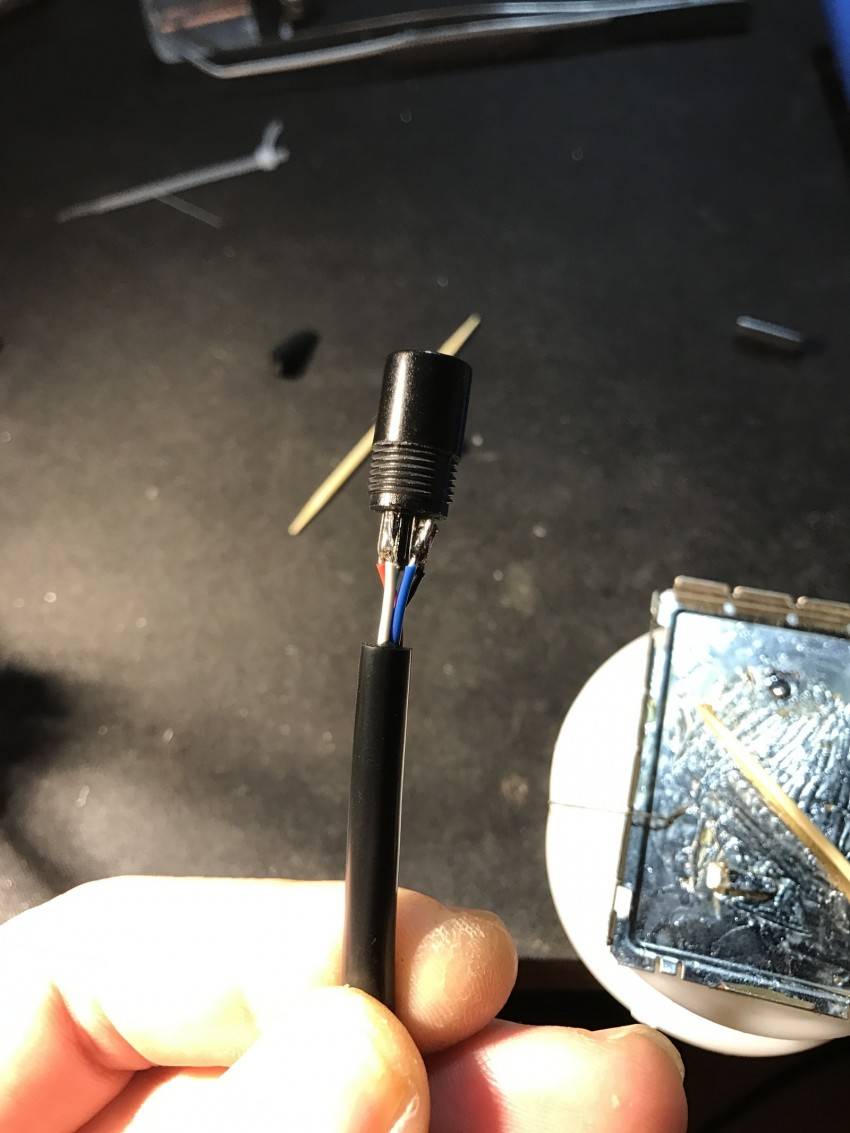

• Провода для подключений.
• Трубка из материала с низкой теплопроводностью для корпуса.

Когда всё готово, можно приступать непосредственно к сборке паяльника. И для начала нужно сделать нагревающий элемент: нихромовую нить необходимо намотать на подготовленную медную проволоку диаметром 2 мм в виде спирали. При этом длину придётся определять опытным путём. Так, нагрев спирали должен достигать температуры от 300 до 450 градусов Цельсия.

Теперь на эту же проволоку нужно надеть кусочек термостойкой трубки и уже на неё намотать отмеренную нихромовую нить. На её концы одеваются трубки меньшего размера, после чего на всю получившуюся конструкцию надевают трубку самого большого диаметра. Теперь медную проволоку, находящуюся внутри, можно аккуратно вынуть.

Полученный нагревательный элемент остаётся поместить в отрезанный подходящего размера кусочек антенны. Сюда же вставляется жало и закрепляется с помощью самореза.

В общем-то, вся основа уже готова. Остаётся лишь припаять к спирали провода для питания и поместить всё в корпус.

Для того чтобы предотвратить возгорание, между трубкой с нагревающим элементом и корпусом необходимо вставить кусочек какого-либо негорючего материала.

В итоге получился дешёвый, надёжный и удобный инструмент из подручных средств для пайки в полевых условиях.

Originally posted 2018-04-18 12:17:08.

Прибор с использованием резистора

Если все-таки заводской прибор не отвечает требованиям, то можно соорудить паяльник самостоятельно. Чтобы смастерить паяльник в максимально сжатые сроки нужно воспользоваться уже готовой металлической проволокой с нужным сопротивлением, которую можно найти в резисторах типа ПЭВ.

Кроме сильного источника энергии, например, аккумулятор от автомобиля или даже ноутбука, понадобится кусочки одножильного кабеля и пластинка из огнестойкого полимера для держателя (можно использовать текстолит или древесину).

Чтобы нагреть самодельный прибор нужно провести ток сквозь резистор, один из концов которого и будет выполнять функцию жала.

Для улучшения эффективности паяльника один вывод резистора должен быть как можно короче, а другой настолько длинным насколько это возможно.

Для изготовления такого простого прибора лучше всего подойдёт российский резистор МЛТ, качество которого значительно выше в сравнении с китайскими моделями.

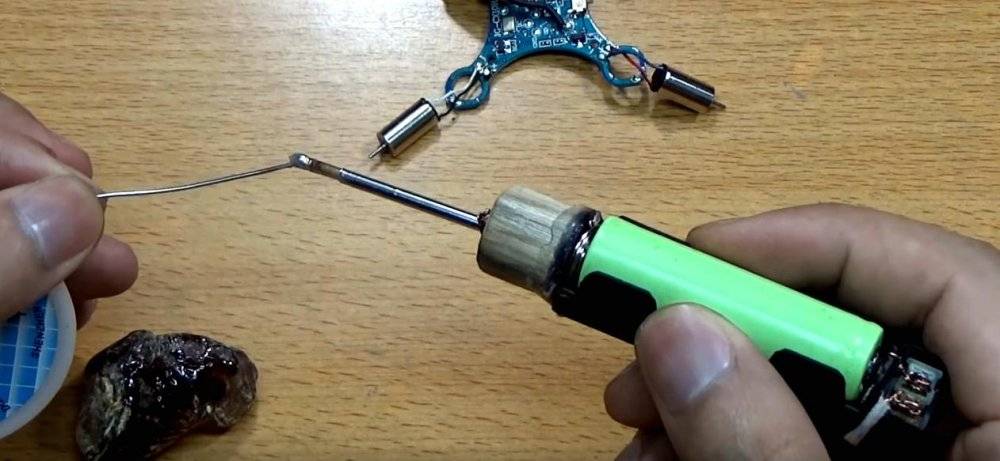

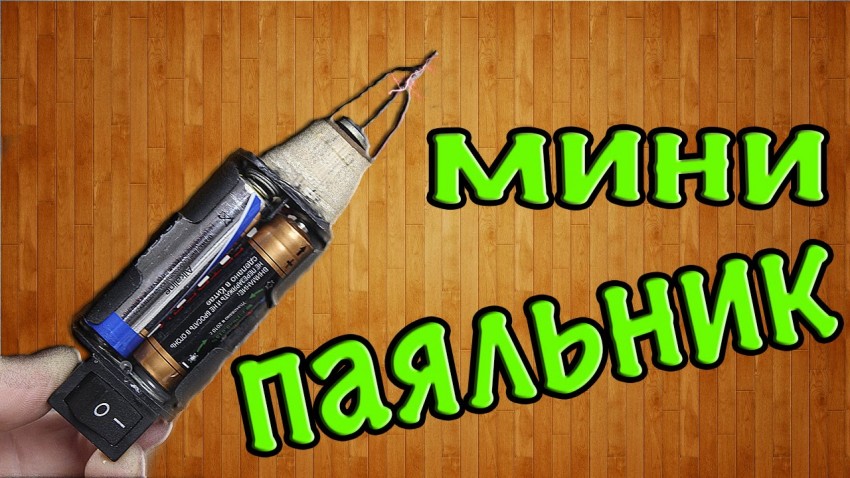

На батарейках, на аккумуляторах 18650 и других АКБ

Аккумуляторный паяльник на 3.6–9 В — это тот же минипаяльник по классической схеме: нихромовая нить на покрытом стекловолокном кожухе (или без него), в который вставлено жало. Отличие в том, что выводы питания подсоединяются к батарейкам или к базе с ними (повербанк, короб с секциями из любого прибора, питающегося от батареек).

Микропаяльник на батарее создают из таких элементов:

• провод, сечение 2 мм;
• сегмент антенны;
• нихромовая нить (∅ 0.2 мм), длина 10 см;
• кембрик (армированное стекловолокно);
• аккумуляторные батареи 3.7 Вольта можно использовать несколько по 1.2; 1.5 В. Отсек для них;
• деревяшка для ручки;
• обычный бытовой переключатель (как в настольных лампах);
• провод ∅ 0.3–0.6 мм (можно вытянуть из многожильного кабеля).

Этапы сборки

Алгоритм действий по порядку:

1. Снимаем с провода (∅ 2 мм) изоляцию.
2. Подбираем сегмент антенны, в который будет плотно входить жало.
3. Затачиваем жало, длина около 2 см.
4. Отрезаем 4 см от сегмента антенны.
5. Наматываем 10 см нить накаливания (ее сечение около 1.2–1.8 мм), с двух сторон оставляем по 1 см.
6. Тонкую медную жилу складываем вдвое, в петлю на конце продеваем нихромовую нить, скручиваем. Пока откладываем конструкцию.
7. Кембрик помещаем внутрь трубки из антенны.
8. Нихромовая катушка с проволокой продевается в кембрик, снаружи оставляют 1 см, из которого делают 1–3 витка — это термоэлемент.
9. Помещают жало в трубку, с другого конца — до упора термочасть.
10. Ручка: от деревяшки отпиливаем 2–3 см, в центре сверлим отверстие под нагревательный узел, от него создаем паз (надфилем, ножом, этим же сверлом).
11. Нагревательную часть вставляем, хвост загибаем в паз.
12. Просверливаем еще отверстие, меньшее и чуть дальше от центра.
13. Из тонкого медного провода скручиваем петлю на трубке, заворачиваем конец — это второй контакт. Вставляем сборку в деревяшку.
14. Загнутый проводник фиксируется силиконовым клеем, им же прикрепляется короб для батарей. Полярность может быть любая.
15. К батарейному отсеку на торце там, где контакты, приделываем выключатель, фиксируем термоклеем.
16. Соединяем части последовательно: нагревательный сегмент, переключатель, к аккумулятору (отсеку с ним).

Устройство из шариковой ручки

Как видно на фото мини паяльников, одним из популярных вариантов является инструмент, сделанный из шариковой ручки.

Вам понадобится: шариковая ручка, резистор, провода, кусок текстолита, проволока (медная и стальная), изоляционный материал.

Последовательность шагов:

• Очистите резистор, отрежьте ножку и сделайте отверстие в торце.
• Нарежьте резьбу на корпусе чашечки.
• Проволоку согните в кольцо.
• Изготовьте плату из текстолита и припаяйте к ней провода.
• Кольцо и проволоки припаяйте к резистору.
• Закрепите жало в подготовленном отверстии.
• Положите изоляцию;
• Возьмите ручку и поместите в ее корпус плату. Устройство готово к применению.
