Почему возникает обратная тяга?
Принцип работы приточно-вытяжных систем основывается на равенстве заходящего и выходящего объёмов воздуха. В случае уменьшения количества поступающих воздушных масс возникает эффект опрокидывания тяги, в результате которого воздух из вытяжного вентиляционного канала заходит назад в помещение. Причиной нарушения циркуляции потоков нередко являются засоренные отверстия приточной вентиляции, установка пластиковых окон, а также поломка или износ механизмов, отвечающих за интенсивность притока.
Однако может быть и наоборот, когда в качестве причины выступает усиленный отток воздушных масс, что часто происходит при выходе дыма и продуктов сгорания топлива через дымоходные трубы печей и каминов. При условии исправного дымохода горячая смесь очень интенсивно выходит наружу, и приточная система может не справиться. В результате происходит захлёст тяги в вытяжном канале, и отработанный воздух устремляется в обратную сторону.
В результате работы вентилятора возникает давление воздуха не только в сторону идущего на улицу вентканала, но и по направлению к остальным точкам забора, не оборудованным вытяжными принудительными устройствами. Такой эффект часто наблюдается в старых домах с общими воздуховодами, когда кто-то из соседей устанавливает мощную вытяжку. В результате загрязнённый воздух из общего канала интенсивно загоняется в помещения, которые такими устройствами не оборудованы.
Ещё одной причиной появления обратной тяги может стать изменение условий внешней среды. Например, при нарушении рельефа посредством сноса или строительства находящихся поблизости зданий, ветер может изменить своё направление и начать задувать в вытяжной канал. Таким образом, какой бы ни была причина возникновения опрокинутой тяги, при первых же признаках её появления необходимо оборудовать систему обратным клапаном, способным нейтрализовать все негативные моменты данного эффекта.
Причины образования обратной тяги
В любом жилище должна быть налажена система воздухообмена. Если этого не сделать, в помещениях скапливается воздух с меньшим содержанием кислорода (хозяева жилья употребляют его для обеспечения жизнедеятельности), высокой влажностью и запыленностью. Переувлажнение, запыленность и загазованность, повышенная концентрация углекислого газа (выдыхается) ведут к развитию разных заболеваний.
В деревянных домах обменную функцию выполняют стены, окна и двери, где через древесину (она «дышит») и микрощели воздух выводится из дома. В многоквартирных домах для этих целей устраиваются вентиляционные шахты, к которым с помощью каналов подсоединяются квартиры. Забор воздуха берется в «грязных» или влажных помещениях: санузел, ванная, кухня. У системы две задачи:
- вывести лишнюю влажность и запахи на улицу;
- создать в квартире пониженное давление для притока свежего воздуха извне.
Такая система воздухообмена обеспечивается приточно-вытяжной вентиляцией. «Золотое правило» ее работы основано на принципе: в любой момент времени объем удаляемого из квартиры воздуха должен равняться количеству поступающего.
Если данное равновесие нарушается, и суммарный поток воздуха из жилья выше, возникает обратная тяга из вентиляции. Специалисты называют несколько причин такого эффекта, группируя их по признакам на внешние и внутренние. К внешним причинам можно отнести:
- сужения вентиляционной шахты. Такой эффект наблюдается из-за оседания на стенки канала летучих жиров (образуются при приготовлении пищи), на которые, в свою очередь, налипает пыль. В результате на верхних этажах высоток возникает опрокидывание тяги: отработанный воздух попадает в квартиры;
- уменьшения притока чистого воздуха. Замена деревянных окон на металлопластиковые нарушает режим поступления воздуха с улицы — его становиться меньше. В этих условиях слабеет вытяжка. И, как только в каком-либо помещении с вентиляционными отдушинами даже незначительно повышается температура, например, в ванной комнате при наполненной горячей водой ванне, в нем возрастает тяга, а с ней увеличивается объем выводимого воздуха. Компенсация происходит за счет обратного притока воздуха из вентиляционного канала на кухне или санузле.
К внутренним факторам можно отнести установку принудительной вентиляции на кухне без учета изменяющегося баланса поступления и вывода газовоздушной смеси, что приводит к обратной тяге (паразитном потоке) в других помещениях, без вентиляции.
Можно привести еще с десяток причин, ведущих к опрокидыванию тяги. Но и приведенных примеров достаточно, чтобы понять суть возникающих трудностей.
Самостоятельное изготовление обратного клапана для воды
Самодельный обратный клапан для установки на трубопровод, по которому транспортируется вода, не требует при изготовлении дорогостоящих расходных материалов и сложного оборудования, что дает возможность хорошо сэкономить. Итак, чтобы самостоятельно сделать обратный клапан, необходимо подготовить:
- муфту, на корпусе которой нарезана наружная резьба;
- тройник с внутренней резьбой;
- пружину, диаметр которой позволяет ей свободно входить в тройник;
- стальной шарик, диаметр которого чуть меньше, чем поперечное сечение внутренней полости в тройнике;
- резьбовую пробку;
- уплотнительную ленту ФУМ.
Пружину, если вы не нашли подходящей по диаметру, можно изготовить и самостоятельно, используя для этого стержень соответствующего диаметра и жесткую стальную проволоку. В стержне, на который будет навиваться самодельная пружина, необходимо просверлить отверстие, в него будет вставляться конец проволоки. Чтобы навивать пружину было более удобно, стержень можно зажать в тисках, а саму навивку проволоки выполнять, используя плоскогубцы.
После того как все материалы для изготовления самодельного обратного клапана подготовлены, можно приступать к сборке, которая выполняется в следующей последовательности.
- Во внутреннее резьбовое отверстие тройника вкручивается муфта. Делается это таким образом, чтобы она приблизительно на 2 мм перекрыла боковое отверстие. Выполнить такое требование при закручивании муфты необходимо для того, чтобы шарик, который будет располагаться во внутренней части тройника, не выскочил в его боковое отверстие.
- В отверстие, находящееся с противоположной стороны тройника, сначала вставляется шарик, а потом пружина.
- Отверстие в тройнике, в которое были вставлены шарик и пружина, заглушается резьбовой пробкой, закручиваемой с использованием ФУМ-ленты.
Работать обратный клапан, изготовленный по предложенной схеме, будет следующим образом: поток воды, входящий в такое устройство со стороны муфты, будет отталкивать шарик, поджимаемый пружиной, и выходить через перпендикулярно расположенное отверстие тройника.
Самое главное при изготовлении своими руками обратного клапана предложенной конструкции – правильно отрегулировать пружину таким образом, чтобы она не отклонялась в тот момент, когда давление воды в трубопроводе снизится, и в то же самое время не была слишком тугой, чтобы не препятствовать потоку воды, проходящему через устройство. Кроме того, необходимо очень качественно выполнять все резьбовые соединения, чтобы обеспечить абсолютную герметичность обратного клапана.
Клапан на вентиляцию: где и как поставить
Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.
Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.
Естественная вентиляция работает за счет перепада температур и разности давления
В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе
Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять
Установка на кухне с вытяжкой
При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

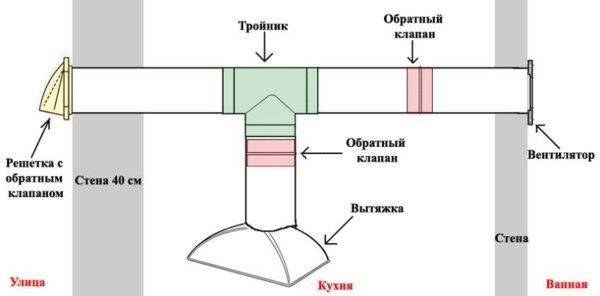

Как подключить вытяжку, чтобы осталась естественная вентиляция
Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.
При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком
В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно
Для ванной и туалета
Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.
Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом
Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.
Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.
Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.
Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.
Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.
Конструкция
Для установки в бытовых системах применяются три основных вида конструкции клапанов. Основным элементом конструкции выступает заслонка, которая и перекрывает сечение воздуховода.
Это основная часть любого обратного клапана. В зависимости от конструкции заслонки устройство может быть:
- мембранного типа;
- дискового типа;
- двухстворчатое — с моделью клапана «бабочка».
Мембранная конструкция предусматривает герметизацию рабочего прохода при помощи гибкой пластины, которая прижимается к корпусу клапана при движении воздуха в одном направлении, и создание промежутка для его прохода при напоре с другой.
В качестве мембраны может быть использована резина, гибкий пластик или отрезок пленки. Мембранные конструкции самые простые и дешевые.

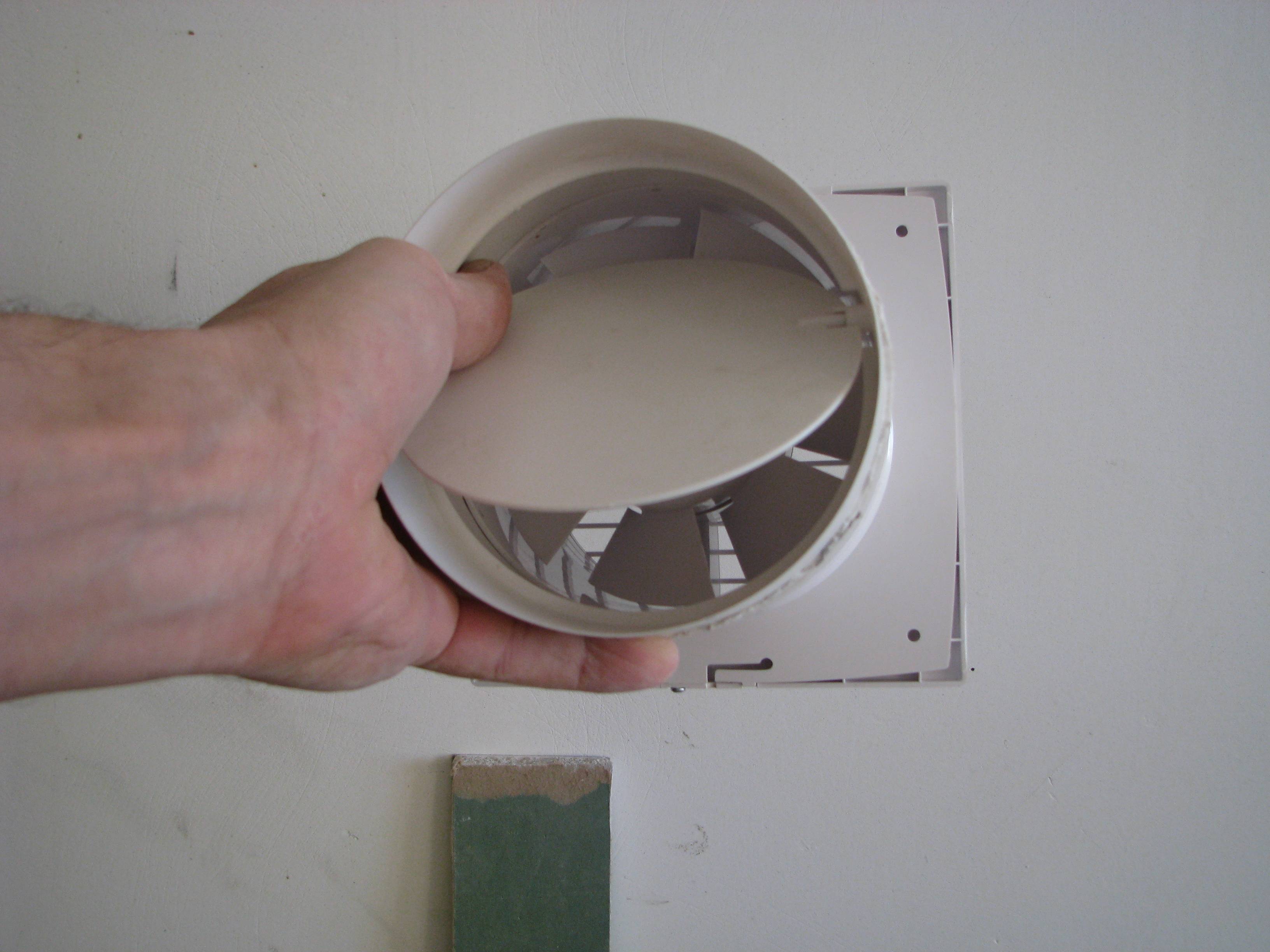

Затворы дискового типа устанавливаются в корпусе на оси таким образом, чтобы при отсутствии движения воздуха полностью перекрывать просвет воздуховода. При создании воздушного потока в нужном направлении заслонка просто откланяется и пропускает воздух.
Как только поток прекращает воздействие на заслонку, она возвращается в свое нормальное состояние и блокирует проход. А при обратной тяге диск плотно прижимается к корпусу и под действием давления воздуха просто закупоривает трубу.

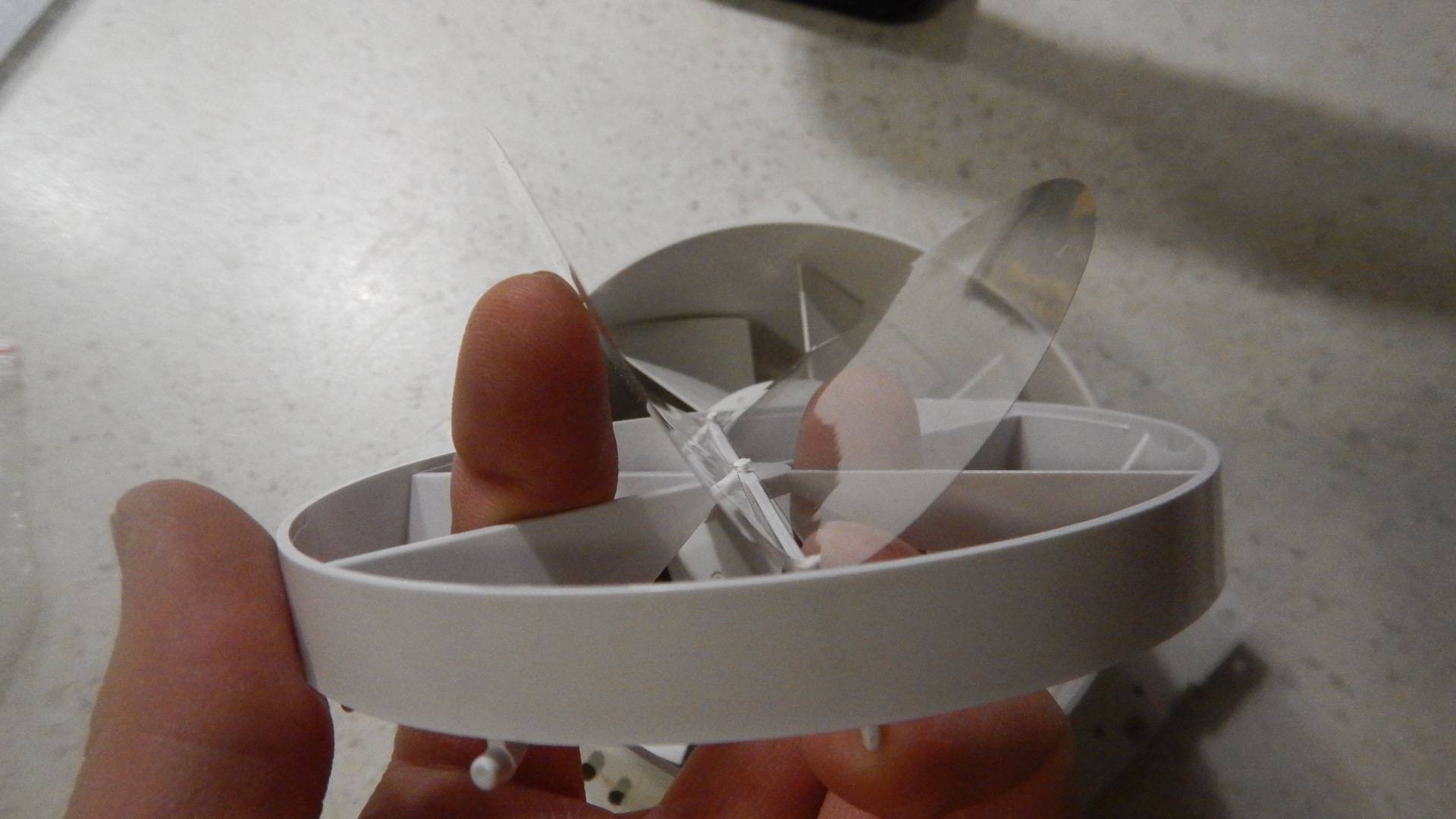

Модель «бабочка» имеет рабочий орган из двух одинаковых половинок, установленных на оси перпендикулярно направлению движения потока. На оси также установлена пружина, которая прижимает створки к корпусу.
Усилия пружины достаточно, чтобы не давать «крыльям» сложиться. Однако при включении вентилятора воздух преодолевает это усилие, и створки открываются для пропуска воздуха.
Корпуса обычно изготавливаются двух видов – круглого и квадратного сечения для дисковых типов и моделей с «бабочкой», а вот для мембранных моделей иногда корпусом служит вентиляционная решетка или корпус вентилятора.
Для промышленных систем часто применяют клапаны, в которых заслонки имеют вид жалюзи.
В зависимости от материала изготовления воздуховодов выбирается и материал устройства.
Довольно часто для того, чтобы клапан служил долго, его покрывают специальными антистатическими составами, которые на долгое время предотвращают притягивание частиц пыли.
В конструкции многих моделей применяются уплотнители из силикона или мягкой резины. Использование уплотнителей дает гарантию, что заслонка будет надежно прилегать к корпусу и не пропускать воздух.

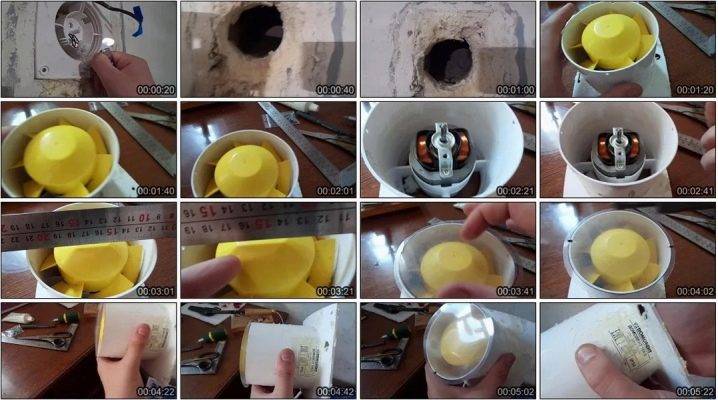

Серия вентиляторов Decor c обратным клапаном Soler & Palau
Бросьте искать у вентиляторов обратный клапан спереди. Если правильно понимаем, элемент находится с задней стороны. Вентилятор, снабженный обратным клапаном, хорош. Пропадают шансы установить агрегат неправильной стороной (ошибочно). Тяга отсутствует, появляется шанс наполнения квартиры неприятным запахом. Несмотря на незамысловатость конструкции обратного клапана, имеются шансы установить неправильно. Вентиляторы обеспечивают эксплуатацию внутри помещений при температуре 0-40 ºС. Что делать летом тем, у кого жарче, остается непонятным. Предположим, при высокой температуре начинается деформация деталей.
Вентилятор вытяжной с клапаном серии Decor снабжен несколькими типоразмерами. Двигатель применен однофазный 230 вольт частотой 50 Гц, изделие подойдет квартире типичного россиянина. Продукция Soler & Palau снабжена термозащитой против перегрева двигателя. Наверное, при температуре выше 40 ºС изделие может отказаться работать.
Деталь важна, помогает запитывать асинхронный двигатель меняющимся напряжением, регулируя обороты. Удобно, когда отсутствует надобность гонять изделие на полную катушку. Параллельно снижается КПД, двигатель активно греется. Изделия Soler & Palau смотрятся уверенно.
Модели, помеченные индексом Z, снабжаются двигателями повышенного ресурса. Вентиляторы устанавливаются на стену, потолок, оснащены индикатором включения. Мощность потребления невысока, счетчик может отказаться «замечать» работающий мотор.
Линейка Триста оснащена гигростатом, позволит контролировать значение влажности, автоматически запускать вентиляцию, устраняя избыток паров воды, присутствующий в воздухе. Обратный клапан инструкцией упущен. Создается впечатление отсутствия. Описание серии Decor элемент прописывает одной из опций.
Для бесшумной работы проведите подбор размера вытяжного вентилятора серии Silent. Отличаются наличием обратного клапана, прочным креплением двигателя. Выпущено три типоразмера: 100, 125, 150 (160) мм. Модели получили от аттестационной комиссии второй класс электрической изоляции, не требуют заземления. В конструкции отсутствует гигростат, встроена задержка времени, регулируемая потенциометром. Покидая ванную, можно выключить изделие, двигатель немного поработает.
При кратковременных запусках (менее 50 секунд) опция недоступна. Отсрочка выключения не превышает 30-ти минут. Инструкции замалчивает обратный клапан вытяжного вентилятора, перечнем свойств прописан.
Помещения для жилья и вентиляция

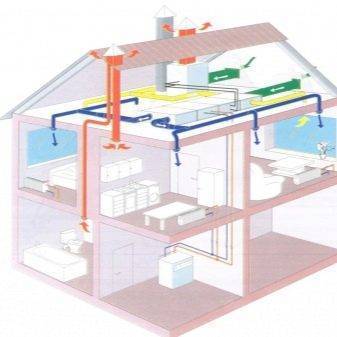

В основном в помещениях для жилья устанавливают вентиляционную систему с естественным удалением и притоком воздуха. Приток осуществляется за счет открытых форточек и окон, а оттоку способствуют установленные вентиляционные решетки и клапаны. Каналы вытяжки с решетками устанавливают на кухне, в ванной и туалетной комнатах, то есть там, где отток воздуха наиболее необходим для улучшения его качества. Иногда необходима установка дополнительных бытовых вентиляторов.

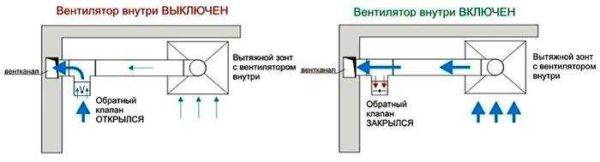

Схема работы воздушного затвора.
Любая вентиляция должна быть спроектирована с учетом установки воздушных затворов — вертикальных участков воздухоотвода, изменяющих его направление на 180°. В случае возникновения задымления жилья или попадания продуктов горения затвор обеспечит невозможность проникновения дыма в другие помещения.
Вентиляция: естественная или механическая вытяжка?
При установке естественной вентиляции, для того чтобы обеспечить движение воздуха со скоростью 300 м3/ч, сечение вентиляционного канала должно составлять 350 мм в диаметре. При механической вытяжке устанавливается сечение канала диаметром 200 мм. Выбор системы вентиляции будет зависеть от индивидуальной планировки строящегося жилья. При достаточно больших площадях дома целесообразно подумать о механической или комбинированной вентиляции.
ООО ДИЗАЙН ПРЕСТИЖ
Канальные вентиляторы с обратным клапаном Soler & Palau
При мощности 12 Вт канальный вентилятор с обратным клапаном выдает свыше 2000 оборотов. Уровень звукового давления составляет 37,5 дБА, перевести величину на русский язык без ознакомления с темой авторам слабо. Если бы стандартные дБ, цифра действительно мала, перевод непрост, зачем путать народ, непонятно. Витают слухи, дБА измеряется с применением специального фильтра, отсекающего не фиксируемое ухом. Получается мощность шума, воспринимаемая человеком. Лишенная инфра-, ультразвука.
Хотим попрощаться, остальные тематические вопросы уместно задавать фирме Poler & Palau. Специалист объяснит, как работает вытяжка с клапаном.
Во время работы системы вентиляции может измениться направление тяги воздуха. В этом случае эффект будет обратный — в помещение будут проникать плохие запахи, прекратится воздухообмен. Для предоставления этого необходимо самостоятельно сделать обратный клапан для вентиляции или приобрести готовую заводскую модель.
Эксплуатация клапана.
Эксплуатация сводится к периодической чистке капронового фильтра. Примерно раз в месяц или два фильтр нужно простирнуть в воде с мылом.
Клапан последней модификации, со времени последней ревизии, проработал уже более 11 лет и был демонтирован для оформления этой статьи фотографиями. Надеюсь, что я доживу до следующей ревизии.
Может возникнуть вопрос, как узнать, в каком положении находятся створки клапана, ведь из помещения их не видно.
Если резко приоткрыть дверь помещения, в котором установлен клапан, и клапан издаст хлопок, то его створки открыты, если клапан хлопнет при закрытии двери, то створки закрыты. Но, это если дверь открывается наружу помещения. Если дверь открывается внутрь, то всё будет ровно наоборот.
Хорошая акция: сделайте обратный клапан самостоятельно
Этот пост опубликован с https://www.
Если вы собираетесь построить водяную пушку или водяной насос предстоящим жарким летом, вам понадобятся обратные клапаны . Купить в магазине? Или вы можете просто сделать его самостоятельно.
Наиболее дорогими частями водяного насоса обычно являются обратные клапаны. В этом проекте мы делаем кое-что с нуля, как можно дешевле. Прежде чем мы начнем, пожалуйста, сначала посмотрите видео.
ПРЕДУПРЕЖДЕНИЕ: Испытания под давлением и утверждения, сделанные в отношении этих обратных клапанов, основаны исключительно на моем личном опыте использования клапанов, показанных в видео
Индивидуальные результаты могут различаться, поэтому следует соблюдать осторожность и осторожность при загрузке клапанов высоким давлением. Риск более высокого давления заключается в том, что шарики могут быть выбиты из адаптера, вылетая, как снаряды
В этом проекте я покажу 2 разных способа изготовления простого обратного клапана. Один простой, но только для приложений с низким давлением, а другой немного сложнее, но хорошо работает для приложений до 50-60 фунтов на квадратный дюйм.
В любом случае оба клапана будут иметь 2 общие детали.
1. Один переходник из ПВХ с наружной резьбой 3/4″. 2. Трубка из ПВХ 3/4″ (1-1/2″ или длиннее)
Чтобы быстро и легко сделать клапан: 1. Найдите резиновый надувной мяч 3/4″ и медленно отрежьте верхнюю часть. 1/3.
2. Поместите шарик внутрь переходника для клиньев из ПВХ круглой стороной вниз, а плоской стороной вверх. 3. Вдавите трубку из ПВХ 3/4″ в переходник вниз настолько, чтобы она была прочной и тугой, но оставляя достаточно места для того, чтобы шарик немного перемещался внутри.
Для приложений с низким давлением, таких как надувание воздушных шаров, это маленькое устройство заставит ваших маленьких детей почувствовать себя чемпионами по надуванию воздушных шаров. c Клапан пропускает воздух в воздушный шар, и когда вы перестаете надувать, клапан закрывается, а воздух остается внутри. воздушный шар на неопределенный срок.
Для этого клапана мы будем использовать более твердый пластиковый шар и уплотнительное кольцо. Они сделаны, чтобы быть немного более прочными.
Чтобы сделать сложную трубку: 1. Возьмите кусок ПВХ-трубки диаметром 3/4″ (минимум 1-1/2″) и отмерьте 5/8″ от дна.
2. Просверлите отверстие на отметке, которая проходит через обе стенки трубки. 3. Найдите прочный кусок металла, например, толстую скрепку или гвоздь, чтобы вставить его в отверстия. 4. Обрежьте шляпку гвоздя так, чтобы оба конца гвоздя или скрепки были на одном уровне с внешними стенками трубки.
Подготовьте переходник для подсоединения; 1.
3. Склейте детали, которые были загрунтованы, и вставьте трубку в переходник, пока отверстия для гвоздей не окажутся чуть ниже поверхности. 4. Дайте цементу высохнуть около 2 часов перед использованием.
После того, как вы закончили простой и/или сложный обратный клапан, вы должны его протестировать. Чтобы проверить свой клапан, используйте его, чтобы надуть воздушный шар.
Воздушный шар должен оставаться надутым, даже если вы перестанете дуть. Поместите клапан в миску с водой. Если воздух вообще выходит, вы увидите маленькие пузырьки, выходящие из клапана. Если пузырьков воздуха нет, это означает, что ваш клапан герметичен.
Самодельные клапаны действительно спасают нас, но область их применения все еще имеет ограничения.
Изготовление своими руками обратного клапана
Даже при том, что стоимость подобных изделий заводского производства не слишком высока, всегда найдутся любители все сделать своими руками. Обратные клапана для вентиляции тоже не стали исключением. Попробуем разобраться, сложно ли это и что для такой работы понадобится.
Делается он достаточно просто. Для этого понадобится:
- Вентиляционная решетка;
- Две мягких пластинки (вполне может подойти пленка от флюорографического аппарата);
- Термо пистолет с клеем.

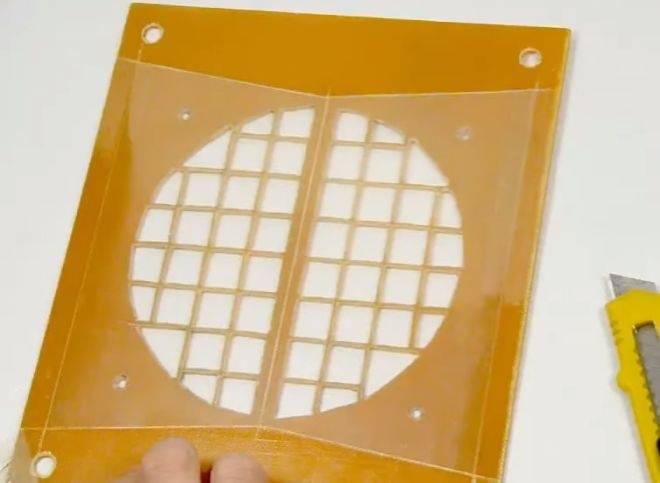

На внутреннюю сторону решетки приклеиваются пластинки таким образом, чтобы закреплены они были только по противоположным сторонам. Средние же части должны свободно двигаться и сходиться краями точно в середине. Вот, собственно и вся работа – простейший самодельный обратный клапан готов. Решетка ставится на место, после чего не пропускает воздух из шахты. Из помещения же он проходит свободно, отгибая пластины.
Ну а для тех, кто думает, что лучше приобрести такое изделие заводского производства, предлагаем небольшой обзор моделей и их стоимости.
Как изготовить обратный клапан для вентиляционных систем
Вопрос о том, как сделать обратный клапан для оснащения вентиляционной системы, является не менее актуальным, чем изготовление подобного устройства для водопровода или канализации. Установив обратный клапан в вентиляционной системе, вы надежно защитите свое жилище от загрязненного и холодного воздуха, поступающего в такую систему извне.
Следует отметить, что обратный клапан предложенной конструкции, если сравнивать его с серийными моделями, обладает не меньшей эффективностью и способен успешно прослужить вам два-три года.
Итак, изготовление самодельного обратного клапана для оснащения вентиляционной системы выполняется в следующей последовательности.
- В первую очередь необходимо изготовить основной элемент обратного клапана – пластину, на которой будут фиксироваться створки. Для создания такой пластины, которая выпиливается строго по форме и размерам вентиляционного канала, можно использовать листовой текстолит или другой прочный пластик толщиной 3–5 мм.
- По краям выпиленной пластины необходимо просверлить отверстия, при помощи которых она будет соединяться с вентилятором и фиксироваться в вытяжном канале. Кроме того, отверстия надо просверлить и в центральной части пластины. Это нужно для того, чтобы через нее мог свободно проходить воздух. От того, насколько много отверстий вы просверлите в такой пластине, будет зависеть пропускная способность вашей вентиляционной системы.
- Пластину, используя герметик и уплотнительную прокладку, следует зафиксировать в вытяжной трубе. Под места, где пластина будет фиксироваться при помощи винтов, также необходимо подложить резиновые прокладки. Так вы снизите уровень шума и вибрации в своей вентиляционной системе.
- По форме и размерам пластины вырезается кусок плотной пленки, толщина которой должна быть не меньше 0,1 мм. Из пленки, которая приклеивается к пластине по ее краю, в дальнейшем будут сформированы створки самодельного обратного клапана.
- Вытяжную трубу, в которой уже установлена пластина с наклеенной на нее пленкой, необходимо установить в вентиляционный канал, используя для этих целей дюбели или саморезы. После установки в вентиляционный канал обратного клапана надо надежно загерметизировать зазоры между стенками канала и вытяжной трубы.
Заключительным этапом монтажа самодельного обратного клапана в вентиляционной системе является разрезание пленки, наклеенной на пластину, на две одинаковые половины. Выполняя такую процедуру, для которой лучше всего использовать острый монтажный нож, необходимо следить за тем, чтобы срез получился безупречно ровным.
Идея для изготовления обратного клапана собственными руками
Данный подходы не требует наличия каких-либо дорогостоящих материалов или сложного оборудования, потому и позволит серьёзно сэкономить, но прежде чем начать, необходимо убедится, что у вас есть:
- Муфта, на корпусе которой имеется наружная резьба.
- Тройник, внутри которого есть резьба.
- Пружина, которая сможет войти в тройник.
- Шар из стали, у которого диаметр поменьше, чем поперечное сечение внутренней части тройника.
- Резьбовая пробка
- Лента для уплотнения ФУМ
После того, как вы приготовите весь материал для осуществления работы, можно приступать к сборке в данной последовательности:
- В резьбовое отверстие тройника вы должны вкрутить муфту так, чтобы она примерно на два миллиметра закрыла отверстие сбоку. Сделать это нужно лишь для того, чтобы шарик, который мы расположим во внутреннюю часть тройника, не выскочил через отверстие сбоку.
- На противоположной стороне тройника ищем отверстие, куда нужно вставить сначала шарик, а после пружину.
- Это самое отверстие, где находятся шарик и пружина, нужно закупорить резьбовой пробкой, которую мы должны закрутить при помощи ФУМ ленты для уплотнения.
В этом деле самое главное – это предельно точно отрегулировать пружину, чтобы она не отклонялась, когда давление в трубопроводе снижается, но в это же время и не была слишком тугой, дабы не преграждать движение потоку воду, который проходит через конструкцию.
Ну и, конечно же, необходимо первоклассно выполнить все соединения, на которых находится резьба. Дабы обратный клапан был достаточно герметичным и не пропускал никаких лишних элементов через себя.

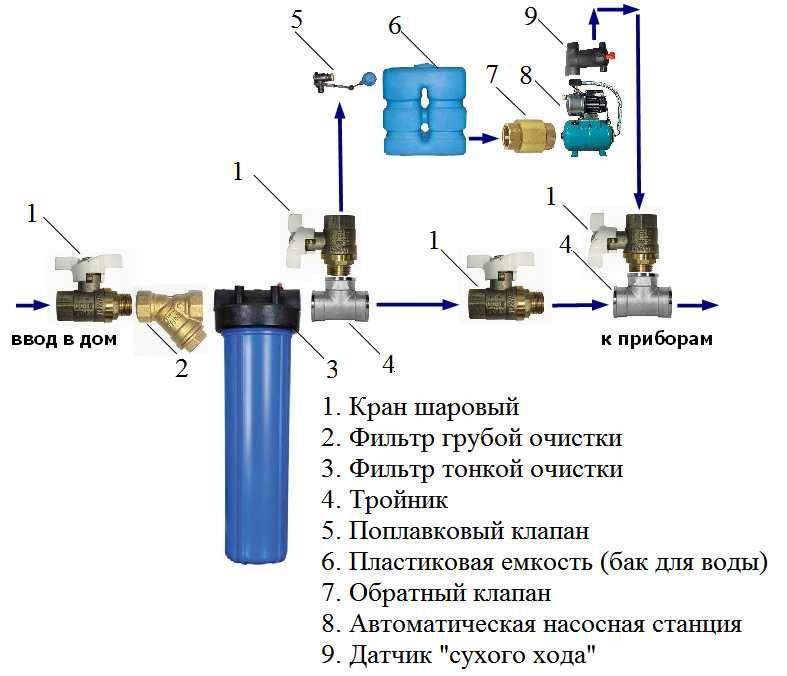

Назначение и принцип работы устройства
Обратный поток в трубопроводных системах может возникнуть по разным причинам. Если речь идет о жидких средах, такой причиной может стать отключение насоса, а в случае с вентиляцией – неправильная установка вытяжной трубы или малое количество поступающего воздуха. Что бы ни послужило причиной возникновения обратного потока рабочей среды в трубопроводной системе, такое явление крайне нежелательно, так как оно может привести не только к некорректной работе элементов такой системы, но и к их выходу из строя.
Чтобы предотвратить образование в трубопроводной системе обратного потока, как уже говорилось выше, на нее устанавливают обратные клапаны, которые могут отличаться как своим внешним видом и габаритами, так и конструктивным исполнением. Основная функция такого устройства, устанавливаемого на трубопроводах, по которым транспортируются жидкие и газообразные среды, состоит в том, чтобы пропускать рабочий поток в одну сторону и блокировать его движение в тот момент, когда он начинает двигаться в обратном направлении.

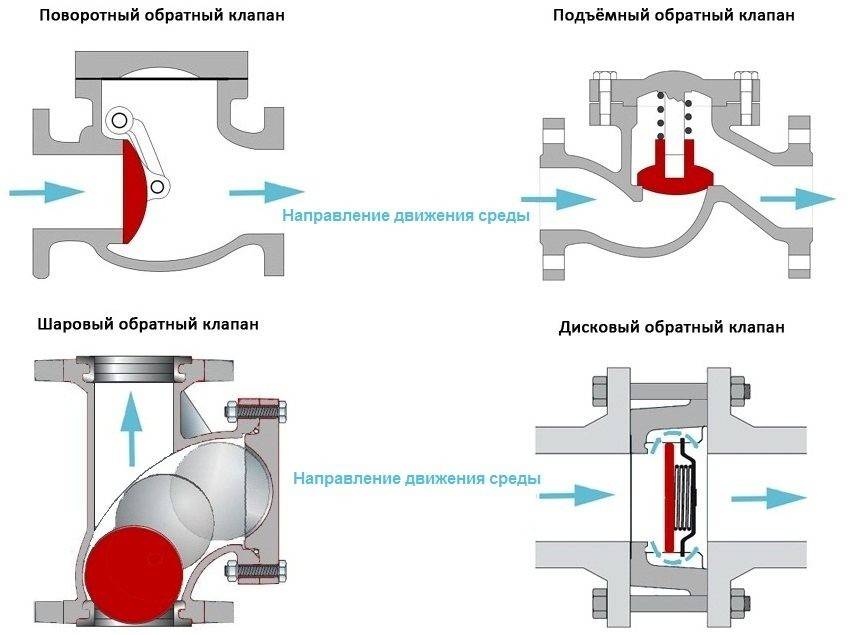

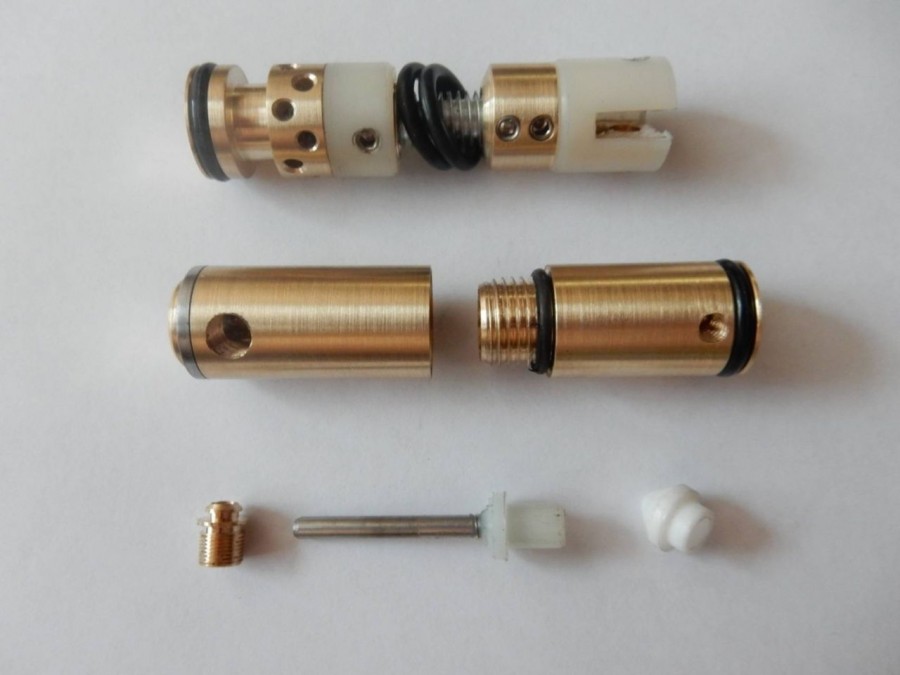

Конструкцию обратных клапанов вне зависимости от их типа составляют следующие элементы:
- корпус, внутреннюю часть которого образуют два сообщающихся цилиндра;
- запорный элемент, в качестве которого может выступать шар, створка или цилиндрический золотник;
- пружина, обеспечивающая прижатие запорного элемента к посадочному месту, расположенному на выходе из пропускного отверстия клапана.
Принцип действия обратного клапана достаточно прост и заключается в следующем.
- После того как поток рабочей среды, поступающий в клапан, достигнет требуемого давления, пружина, прижимающая запорный элемент, отжимается, давая возможность газу или жидкости свободно проходить через внутреннюю полость устройства.
- Если давление потока рабочей среды в трубопроводе падает, то пружина возвращает запорный элемент в закрытое состояние, перекрывая движение потока в обратном направлении.
На современном рынке предлагается множество обратных клапанов различных типов, что позволяет подбирать такие устройства для решения определенных целей. Между тем многие домашние умельцы, руководствуясь естественным желанием сэкономить, изготавливают обратные клапаны своими руками и делятся чертежами и схемами своих самоделок в интернете.
