Как проверить УЗО

Дебютным методом проверки УЗО является использование специальной кнопки «тест»

Этот способ самый безопасный и распространенный. Кнопка «ТЕСТ» обычно находится на корпусе УЗО. Для проведения тестирования УЗО данной кнопкой не нужен никакой квалифицированный персонал, потому что эту проверку может выполнить рядовой пользователь. Как правило, на кнопке «тест» изображается большая буква «Т». Эта самая кнопка эмитирует случай токовой утечки мимо УЗО.

Величина тестового резистора, обладающего встроенным типом, при этом задает номинал тока такой утечки. Резистор подбирается так, что там протекает ток не более дифференциального, на который и рассчитывается само устройство.

В случае нажатия на кнопку «тест» устройство должно сработать мгновенно, если, конечно, оно было подключено к электрической сети правильно и находится в исправном состоянии. Сработать УЗО должно вне зависимости от подключения к нему нагрузки. Надо сказать, что в бытовых условиях такой проверки будет вполне достаточно. Лучше всего проверять устройство приблизительно один раз в месяц, чтобы постоянно контролировать работоспособность устройства.

Проверка устройства при помощи подобного встроенного штатного функционала представляет собой настоящую утечкой тока «с точки зрения УЗО». На такую утечку исправное устройство обязано среагировать мгновенным отключением. В то же время с точки зрения рядового пользователя вся эта ситуация представляет собой имитацию утечки в защищаемой цепи.

Кнопка Тест – встроенный имитатор возникновения тока утечки

На лицевой панели каждого устройства защитного отключения есть кнопка с литерой «Т» или надписью «Тест». Это самый простой способ, как быстро проверить УЗО – при нажатии этой кнопки в электрической цепи появляется дополнительная емкость или сопротивление, куда уходит часть тока. Возникает ток утечки, который вызовет сработку устройства защитного отключения.

При явной полезности этой функции, надо понимать, что кнопка «Тест» на самом УЗО не является панацеей и ее срабатывание или не срабатывание не дает полной информации о состоянии устройства. Варианты здесь могут быть следующие:

Если не срабатывает УЗО, но при этом оно только подключено, то кроме неисправности это может говорить о неправильном монтаже самого устройства. В таком случае в первую очередь надо перепроверить схему подключения.

Если раньше кнопка срабатывала, а теперь нет – в таком случае необходима более тщательная проверка УЗО и схемы его подключения.
Не срабатывает сама кнопка «Тест», а устройство защитного отключения в целом рабочее. Это проверяется только дополнительными способами, но в любом случае налицо брак устройства и его настоятельно рекомендуется заменить.
Дополнительные способы проверок подтверждают, что неисправно само устройство – здесь без вариантов замена прибора.

Методы проверки от простых к сложным

Существует несколько способов проверить качество срабатывания УЗО. Ранжируя их по степени сложности, получаем следующий набор возможностей:

проверка с помощью батарейки или магнита (только для электромеханических УЗО);
тестирование с помощью кнопки «Т» или «Тест», если таковая есть;
проверка с помощью контрольной лампы;
с помощью реостата;

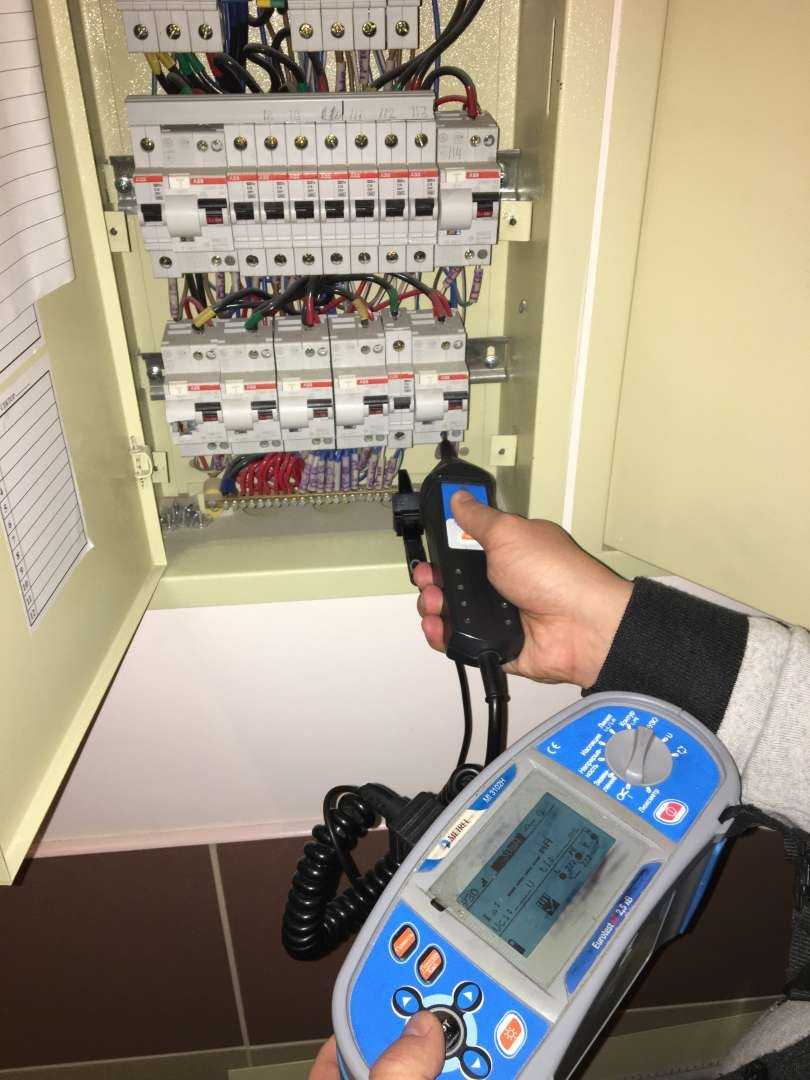

проверка специальным прибором.

Самые первые в списке требуют минимум оборудования или не требуют его вовсе, а потому доступны любому человеку. Последними двумя способами проверки пользуются электромонтеры на производстве или сотрудники электротехнических лабораторий.

Проверка УЗО на срабатывание: как в домашних условиях проверить своими руками? (инструкция + видео)

Иногда автоматическая защита электрической цепи не срабатывает в необходимый момент, и это влечет за собой неприятные последствия. Из-за этого такие устройства тщательно проверяются в процессе изготовления. Но не стоит полагаться на честность производителей проверка УЗО в домашних условиях, в любом случае, необходима, поскольку только она гарантирует работоспособность изделия.

Но не все знают, как это делается, поскольку есть отличия от защитного автомата. Пользователи не особо, разбирающиеся в электричестве могут запутаться в нюансах – устраним этот пробел и разберемся в этом вопросе вместе.

Краткое содержимое статьи:

Как проверить работоспособность УЗО

Теперь рассмотрим различные способы проверки УЗО на срабатывание, поскольку необходимо убедится в работоспособности устройства до его эксплуатации. Рекомендуем проводить различные проверки регулярно, поскольку правильная работа УЗО не постоянна и со временем, может, нарушиться.

Проверка с помощью кнопки тест считается самым простым и доступным способом:

Она находится на лицевой стороне и обычно обозначается характерным способом;
После нажатия кнопки создается дополнительное сопротивление – защита сработает.

Иногда нажатие на кнопку тестирования, может, не сработать, что само по себе опасно. Но, устройство, может, нормально работать из-за этого такой вариант не считается единственным верным способом проверки.

И, что делать если кнопка тест не работает – есть несколько вариантов:

При недавнем подключении, возможно, осуществлен неправильный монтаж УЗО;
Когда проблема не в этом, и раньше защита реагировала на такое тестирование, тогда проводится полноценная проверка устройства и правильности его подключения;
Иногда после проверки становится ясно, что УЗО исправно, а собственное тестирование не работает. Разрешается продолжение эксплуатации, но мы рекомендуем заменить устройство, поскольку в нем какая-то проблема и она, может, проявить себя немного позже;
Если различные проверки доказали, что УЗО работает неправильно необходимо его заменить.

Но существуют и другие способы тестирования работоспособности устройства. Для одного из них придется использовать батарейку. С ее помощью создается ситуация похожая на утечку тока и УЗО должно сработать. Но в реальности такой утечки не будет.

Сложно выделить лучшие методы проверки, но этот считается самым простым и безопасным в сравнении с аналогами. Как это сделать:

У использующегося устройства необходимо отсоединить все провода;
К клеммам любого полюса подсоединяются провода для тестирования с помощью батарейки;
Провода зачищаются и подводятся к поверхности плюса и минуса на боковой стороне батарейки. Если УЗО исправно, тогда его защита сработает.

Но чтобы способ сработал необходимо учитывать важные моменты. Рассмотрим их подробно:

Необходим достаточный уровень мощности батарейки чтобы он, оказался, выше или равным значению на которое реагирует защита УЗО;
Необходимо учитывать правильную полярность чтобы подсоединение дало результат. Если ничего не происходит придется изменить полярность. Опять ничего не получается это, может, указывать на неисправность.Но существует и другой нюанс устройство, может, обладать электронной системой управления.

Теперь вы знаете, как правильно проверить УЗО с помощью различных способов и для чего оно служит. Эта информация способна уберечь вашу сеть от неприятных ситуаций, ведущих к плачевным последствиям. Хотя существуют и другие варианты проверки, но они отличаются, более, трудоемким процессом.

Мы предложили вам самые простые и доступные тестирования работоспособности УЗО, и считаем, что этого достаточно в большинстве случаев. Но, если они по различным причинам не дадут необходимый результат можно использовать продвинутые варианты проверок или обратится к электрику, если собственных знаний не хватает.

{SOURCE}

Магнит или батарейка

Это способ самый проверки простой, он не требует монтажа устройства на испытательный стенд или в электросеть, но подходит, как уже упоминалось, только для электромеханических УЗО, не требующих для работы наличия питания.

Методика состоит в том, чтобы взвести рычаг выключателя в положение «включено» и поднести к боку устройства магнит. УЗО должно выбить (выключиться).

Если этого не происходит, то возможны следующие варианты. Магнит слишком слабый либо УЗО электронное, либо же УЗО неисправно, то тогда необходимо проверить его методом, дающим более точный результат.

Чтобы проверить работу УЗО батарейкой, необходимо подключить провод длиной не менее 10 см к любой из верхних клемм устройства (вне зависимости от того, однофазное оно или трехфазное). К нижним клеммам отрезки провода подключаются, как правило, уже на заводе.

После этого взведите рычаг во «включено» и коснитесь оголенными проводниками плюса и минуса батарейки. Подойдет даже пальчиковая, формата АА. УЗО должно выключиться. Скорость выключения зависит от от его типа — если оно селективное, то сработает не мгновенно, а спустя заданное время (допустим, полсекунды), но сработает.

Если устройство не выбило, то поменяйте местами точки контакта с плюсом и минусом. Отсутствие срабатывания означает, что заряд батареи иссяк. Возможны также варианты, что УЗО электронное или оно неисправно.

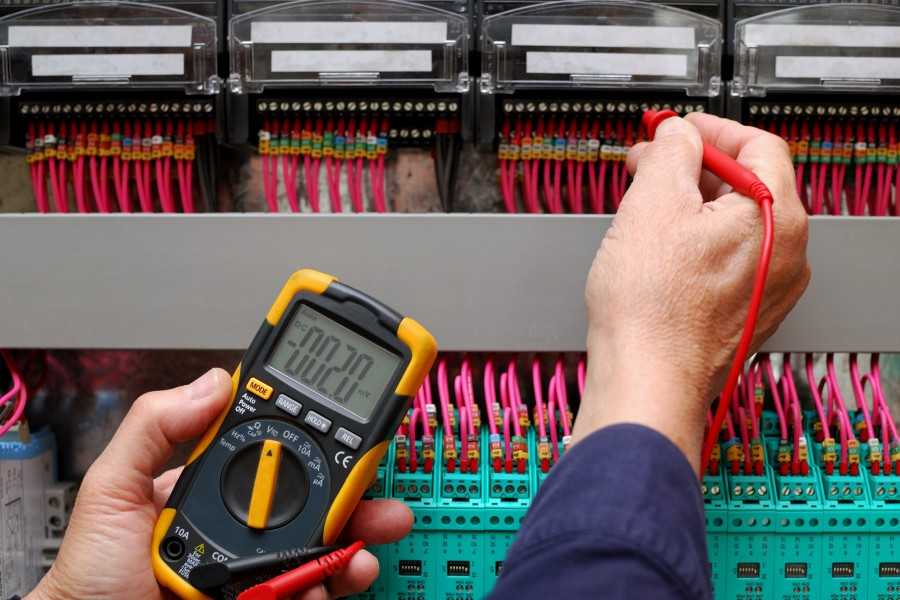

Проверка замыкания

Если дифференциальный автомат срабатывает из-за короткого замыкания, это обнаруживается проще всего. Подключенный к линии в качестве нагрузки прибор обычно не работает. У него тоже есть предохранители, которые наверняка перегорели, корпус может быть немного закопченный или провода немного оплавленные.

Если в линии несколько приборов, то неисправный прибор отключают, а дифавтомат включают вновь. При этом он должен встать на контроль. При повторном выключении нужно смотреть, как быстро это произошло.

Если мгновенно, значит, где-то еще замыкает. Отключайте нагрузку постепенно. Убрали один прибор, включили дифавтомат, ждите реакцию.

Если защитное устройство стоит на контроле, значит и отключенный прибор неисправен, если нет, то отключаем следующий, пока не убедимся в исправности всей подключенной техники.

Если с электроприборами все нормально, то при мгновенном отключении имеется замыкание в линии. В первую очередь короткое замыкание может произойти в розетках и распределительных коробках, в местах соединений. Как проверить сеть в этом случае?

Определить неисправность можно визуально по черным от сажи проводам и оплавленной изоляции. Если и там все нормально, проверятю всю линию по участкам от дифавтомата до розеток на короткое замыкание.

Надо найти перегоревший провод и заменяете весь участок (часть линии от одного места соединения проводников до другого).

Схемы подключения УЗО в однофазной сети

Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.

В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:

с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
с совмещенным нулевым и защитным проводником (TN-C);
с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).

Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.

Без заземления

Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.

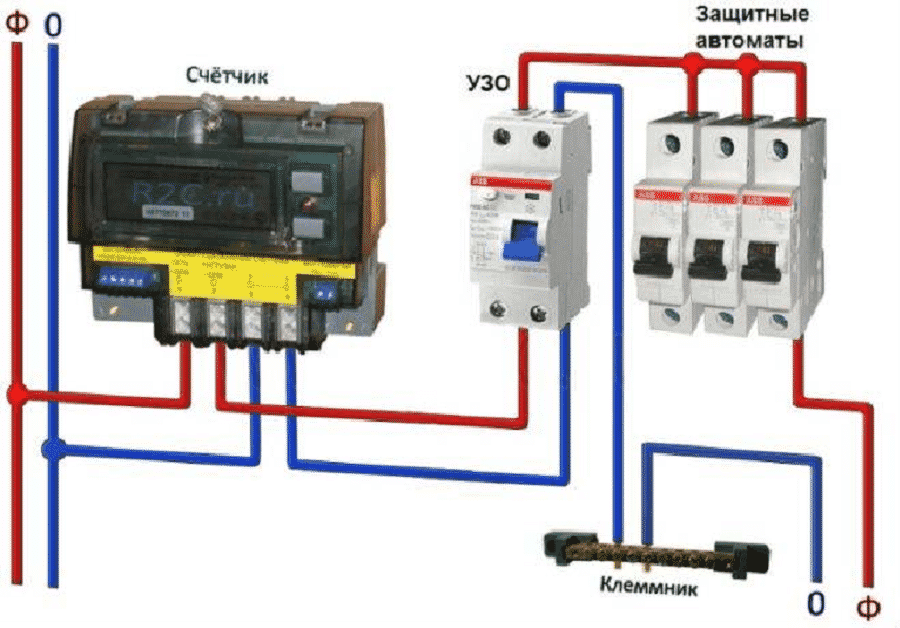

Рис. 1: Подключение УЗО в однофазной двухпроводной системе

Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.

Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.

Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе

В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.

С заземлением

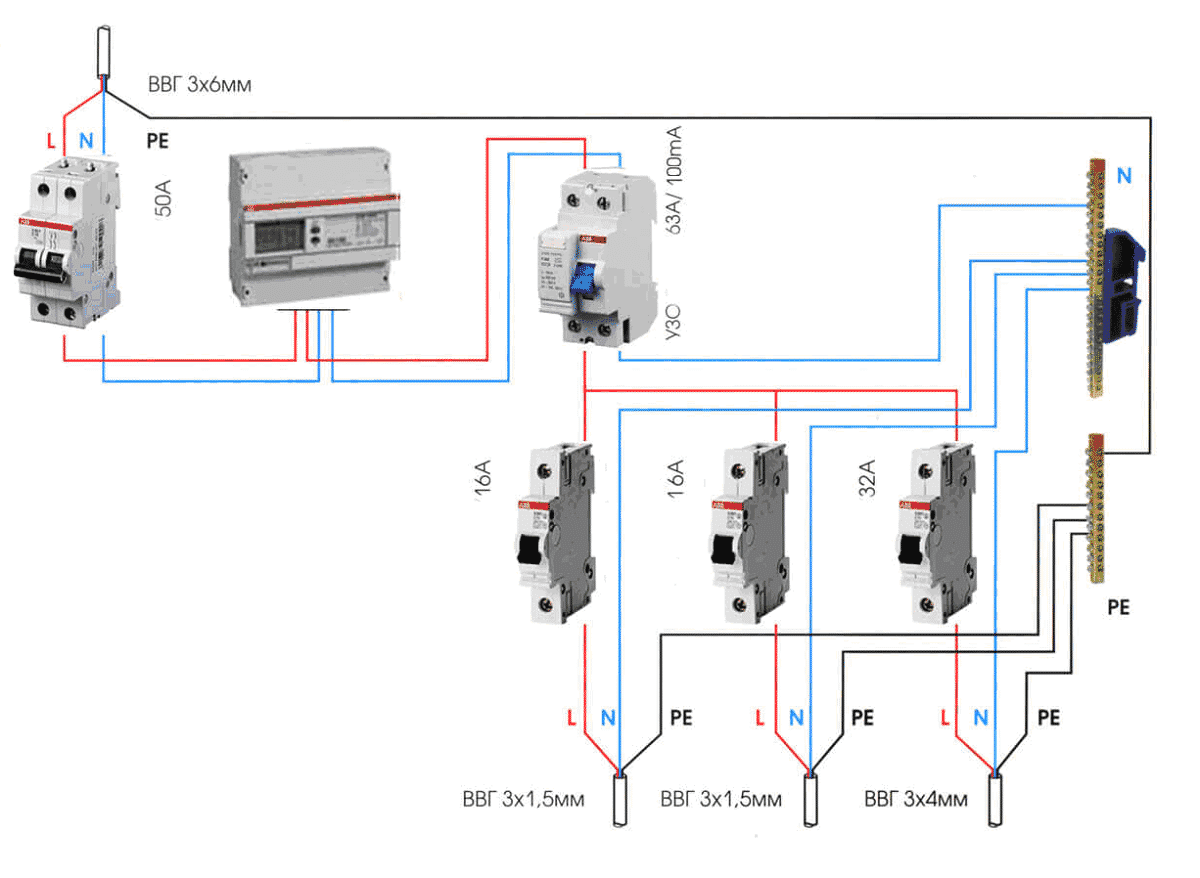

При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.

Рис. 3: Подключение УЗО в однофазной трехпроводной системе

Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.

Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.

Что представляет собой УЗО?

Правильное название УЗО – автоматический, управляемый дифференциальным током выключатель. Этот коммутационный прибор служит для автоматического прерывания цепи во время превышения установленных цифр тока небаланса возникающего при определенных условиях.

Работа внутреннего механизма аппарата построена на следующих правилах: к выводам подсоединяют нулевой и фазный проводники, после чего сравнивают их по току. При нормальном состоянии всей системы между показателями силы тока фазы и данными нулевого проводника разницы нет. Ее появление свидетельствует о утечке. Проанализировав ненормальное состояние аппарат отключается.

Функции, которые выполняет устройство защитного отключения не свойственны обычным выключателям. Последние реагируют лишь на перегрузку или короткое замыкание

Выражаясь языком попроще, УЗО срабатывает и разрывает сеть в том случае, когда ток начинает поступать за пределы электропроводки либо подключенных к электросети приборов.

В тех цепях, в которых возможны утечки и очень вероятна возможность поражения электричеством людей чаще всего устанавливают УЗО. В доме или квартире это места, где скапливаются пары, тем самым вызывая повышенную влажность. Это кухня и ванная. К тому же именно эти помещения являются наиболее насыщенными разного рода электроприборами.

Минимальный ток, протекание которого ощущается организмом людей – 5 мА. При величине 10 мА мышцы самопроизвольно сокращаются и человек не может самостоятельно выпустить из рук опасный электроприбор. Воздействие тока в 100 мА приводит к летальному исходу

Ударить человека током один из привычных электрических помощников может в том случае, когда нет возможности заземлить его либо это не учтено при конструировании. Когда же в одном из приборов нарушается изоляция ведущих проводов, ток будет поступать на корпус агрегата.

В случае отсутствия заземления, при прикосновении к такой поверхности человек получит удар электричеством. Чтобы этого не произошло и требуется установка защитного устройства отключения.

Конструкции УЗО могут отличаться по способу действия. Производители выпускают аппараты, которые имеют источник вспомагательного питания для нормальной работы электронной схемы и приборы, которые обходятся без него.

Электромеханические защитные устройства срабатывают непосредственно от тока утечки, используя при этом потенциал взведенной заранее механической пружины. Работа УЗО на электронных компонентах полностью зависит от наличия напряжения в сети. Для отключения ему требуется дополнительное питание. В связи с этим последнее устройство считается менее надежным.

Причины срабатывания прибора

Причин отключения сети устройством защиты достаточно много, но только после их выявления можно полностью устранить неполадки.

Причем найти проблемное место, чтобы избежать серьезных последствий, нужно постараться как можно скорее.

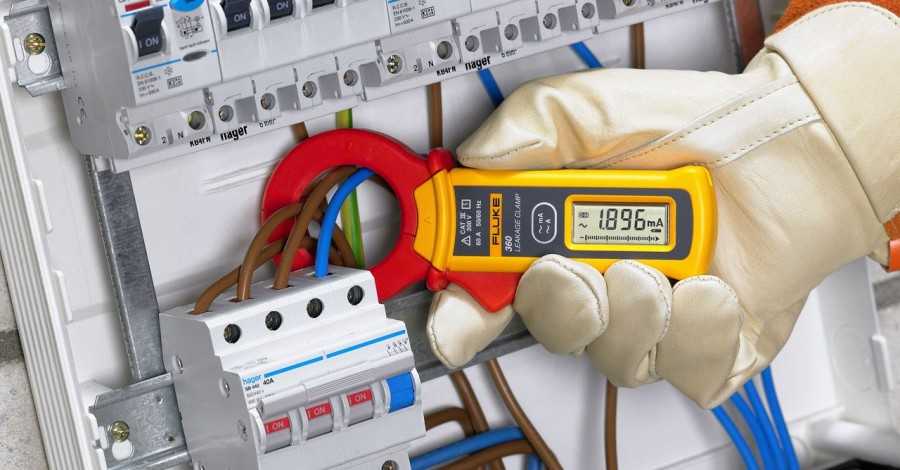

Причина #1 – утечка тока

Утечка в сети возникает чаще всего в случае наличия старой электропроводки. Со временем изоляция рассыхается и некоторые ее участки оголяются. Такая же проблема может возникнуть после замены старой проводки на новую, когда соединение было выполнено некачественно.

Перед тем, как забивать в стену гвоздь, чтобы повесить картину или светильник, обязательно следует выяснить расположение скрытой электропроводки

Третьей, достаточно часто встречающейся причиной, можно назвать случайное повреждение скрытой проводки. Например, вбиванием в стену гвоздя.

Причина #2 – замыкание земли и нуля

Правилами ПУЭ запрещено совмещать нулевые проводники и заземление. Однако некоторые нерадивые мастера отклоняют существующие «табу» и делают все по своему, невзирая на то, что таким образом во много раз усиливается угроза поражения людей электричеством.

Причина #3 – неблагоприятные погодные условия

Погода может значительно влиять на работоспособность защитного устройства в том случае, когда распределительный щиток находится за пределами помещения, то есть на улице. Из-за появления мельчайших частиц воды внутри конструкции может происходить срабатывание прибора.

Если на улице мороз, аппарат защиты, наоборот, может не выполнять свои функции. Связано это с тем, что низкие температуры отрицательно влияют на микросхемы и могут полностью вывести их из строя.

Известны случаи отключения сети защитным устройством во время грозы. Молния способна усиливать даже очень незначительные утечки, присутствующие в доме.

Причина #4 – неправильная установка самого прибора

Такой казус, как ложное отключение, может периодически происходить ввиду неправильной установки защитного устройства.

Поэтому самостоятельно заниматься монтажом желательно только после досконального изучения инструкции. Сюда же можно отнести и неправильный подбор характеристик при покупке.

Причина #5 – неполадки в бытовых электроприборах

Выход из строя шнура, при помощью которого бытовой электроприбор подключается к сети, вызывает мгновенное срабатывание защитного устройства.

Это случается и при утечке тока из внутренних запчастей, например, ТЭНа водонагревателя или обмотки двигателя какого-либо из включенных приборов.

Причина #6 – повышенная влажность

Бывает, что после произведения монтажа скрытой проводки трассу замазывают шпаклевкой и сразу же пытаются проверить проделанную работу. В подобных случаях защитное устройство срабатывает по причине окружения проводов влажной замазкой.

Связано это со способностью воды провоцировать утечку через микроскопические трещины и другие дефекты изоляции. Если дождаться, когда шпаклевочный материал полностью просохнет и повторить манипуляцию, скорее всего, отключение не повторится.

Проверка дифференциального автомата АД14 от ИЭК

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Принесли мне в электролабораторию (ЭТЛ) дифференциальный автомат АД14 от ИЭК с номинальным током 63 (А) и током утечки 30 (мА).

Тот еще динозавр, т.к. фирмы ИЭК (русскими буквами), как таковой уже не существует, а есть только IEK (латинскими буквами).

Да и устройств таких габаритов я уже давно не видел. Хотя поискав по каталогам IEK, все же нашел некий очень похожий дифавтомат АД14 от неизвестного мне производителя GENERICA. Что там делает этот бренд в каталогах IEK, я пока сказать не могу?!

Также подобные громоздкие дифавтоматы, причем двухполюсные, попадались мне как-то и у КЭАЗ (Курский электроаппаратный завод).

Итак, подозрения дифавтомата изначально падали на его дифференциальный элемент.

Если у дифавтомата закрыть ладонью правую часть, то у нас слева останется обычный четырехполюсный автомат.

Если закрыть ладонью левую часть, то справа у нас останется дифференциальный элемент, т.е. УЗО.

Так вот были подозрения именно на дифференциальный элемент, т.к. он постоянно срабатывал, что было видно по соответствующему индикатору (квадратной черной кнопке) на его корпусе.

Кстати, еще раз пользуясь случаем скажу, как же удобно, когда в дифавтомате имеется индикация срабатывания той или иной защиты (электромагнитная и тепловая защита или дифференциальная защита по току утечки), что значительно упрощает поиск причины срабатывания дифавтомата.

Естественно, что проще и быстрее проверить на работоспособность дифавтомат, нежели искать какие-либо неисправности в электропроводке, а вдруг, дифавтомат и вправду неисправен. Вот и проверим.

Сейчас вдаваться в подробности проверки дифавтомата я не буду. Если кому интересно, то читайте мою методику проверки УЗО и дифавтоматов, там все подробно расписано. А сейчас я проверю только дифференциальный элемент нашего экземпляра, а конкретно, произведу:

измерение отключающего дифференциального тока (тока уставки)
измерение времени срабатывания при разных кратностях тока (1-кратном, 2-кратном и 5-кратном)

1. Измерение отключающего дифференциального тока (тока уставки)

Для измерения отключающего дифференциального тока (тока уставки) в нашей электролаборатории имеется прибор MRP-200 от Sonel. Сейчас такой прибор уже снят с производства и вместо него выпускают более современный MRP-201. Но тем не менее мы пока довольствуемся тем, что имеем, да и прибор нас вполне устраивает.

Наш дифавтомат АД14 имеет тип «АС», т.е. срабатывает при возникновении переменного тока утечки (читайте про все разновидности и типы УЗО и дифавтоматов), является неселективным и имеет номинальный дифференциальный ток 30 (мА). Все эти параметры указаны непосредственно на его корпусе.

Теперь необходимо подключить наш дифавтомат к сети. Он является четырехполюсным и, соответственно, должен подключаться в трехфазную сеть 380 (В). Но я сделал чуть по-другому.

Во время проверки дифавтомата поблизости трехфазной сети 380 (В) у меня не было. Поэтому дифавтомат я подключил в однофазную сеть 220 (В), т.е. на один из фазных полюсов подключил фазу, а на нулевой полюс N — ноль.

Соответствующим образом подключил и нагрузку в виде розетки. Розетку я подключил для того, чтобы можно было проверять дифавтомат с помощью специальной вилки Uni Schuko прибора MRP-200.

В первую очередь нам необходимо проверить дифавтомат с помощью кнопки «Тест». Включаем дифавтомат и нажимаем на кнопку «Тест» — дифавтомат срабатывает.

Обратите внимание, что питающую фазу я подключил на тот полюс (третий полюс, клемма 5), где именно подключена цепочка кнопки «Тест» (резистор и контакт кнопки), а иначе при нажатии на кнопку ничего не произошло бы

Проверяем автоматический выключатель

На больших предприятиях для проверки дифавтоматов пользуются услугами специализированных лабораторий, именно ее отчет является вердиктом в вопросе дальнейшего обслуживания и использования прибора. Сразу проверить дифференциальный автомат в момент покупки проблематично, ведь защита от КЗ, перегрузочные характеристики, время срабатывания каждой из защит для проверки требуют специального лабораторного стенда. Потому провести испытания в «кустарных» условиях задача вряд ли выполнимая, тем более для электрика-любителя.

При этом у дифавтомата есть существенное отличие от обычного – наличие устройства защитного отключения. Данный компонент контролирует качество изоляции, если точнее, реагирует на наличие механических повреждений и иных факторов ухудшающих ее характеристики. Работоспособность УЗО является главной прерогативой при проведении контроля предшествующего установке в электросеть, ведь именно этот механизм защищает пользователя, а новую человеческую жизнь, в отличие от оборудования, купить не получится.

Проверка срабатывания УЗО лампой-контролькой

В этом случае напрямую создается утечка тока из цепи, которую защищает УЗО. Для правильного проведения проверки здесь надо понимать, есть в цепи заземление или устройство защитного отключения подключено без него.

Чтобы собрать контрольку понадобятся сама лампочка, патрон для нее и два провода. По сути, собирается лампа-переноска, но вместо вилки остаются оголенные провода, которыми можно касаться проверяемых контактов.

Нюансы сборки контрольки

При сборке контрольки надо учитывать два важных нюанса:

Во-первых – лампа должна быть достаточно мощной, чтобы создать необходимый ток утечки. Если проверяется стандартное УЗО с уставкой 30 мА, то здесь проблем нет – даже лампочка на 10 Ватт будет брать из сети ток как минимум в 45 мА (высчитывается по формуле I=P/U => 10/220=0,045).

Расчет сопротивления контрольки

Высчитать нужное сопротивление поможет закон Ома – R=U/I. Если взять лампочку мощностью 100 Ватт для проверки устройства защитного отключения с уставкой 30 мА, то порядок расчетов следующий:

Измеряется напряжение в сети (для расчетов взят номинал в 220 Вольт, но на практике плюс-минус 10 вольт могут сыграть роль).
Общее сопротивление цепи при напряжении 220 Вольт и токе в 30 мА будет 220/0,03≈7333 Ом.
При мощности 100 Ватт на лампочке (в сети 220 вольт) будет сила тока 450 мА, значит ее сопротивление 220/0,45≈488 Ом.
Чтобы получить ток утечки ровно в 30 мА, к лампочке надо последовательно подключить резистор сопротивлением 7333-488≈6845 Ом.

Если брать лампочки другой мощности, то и резисторы будут нужны другие. Также обязательно надо учитывать мощность, на которую рассчитано сопротивление – если лампочка 100 Ватт, то и резистор должен быть соответствующий – либо 1 мощностью 100 Ватт, либо 2 по 50 (но во втором варианте резисторы подключаются параллельно и их общее сопротивление высчитывается по формуле Rобщ=(R1*R2)/(R1+R2)).

Для гарантии, после сборки контрольки можно включить ее в сеть через амперметр и убедиться, что через цепь с лампочкой и резистором проходит ток требуемой силы.

Испытание УЗО в сети с заземлением

Если проводка проложена по всем правилам – с использованием заземления, то здесь можно проверить каждую розетку отдельно. Для этого индикатором напряжения находится к какой клемме розетки подведена фаза, и в нее вставляется один из щупов контрольки. Вторым щупом надо коснуться контакта заземления и устройство защитного отключения должно сработать, так как ток из фазы ушел на заземление и не вернулся через ноль.

В таком случае требуются дополнительные проверки и если испытание заземления это отдельная тема, то проверка УЗО может быть выполнена напрямую следующим способом.

Испытание УЗО в однофазной сети без заземления

К правильно подключенному устройству защитного отключения провода от распределительного щитка приходят на верхние клеммы, а к защищаемым устройствам отходят с нижних.

Чтобы устройство решило, что произошла утечка, надо одним щупом контрольки коснуться нижней клеммы, с которой из УЗО уходит фаза, а другим щупом коснуться верхней нулевой клеммы (на которую приходит ноль из распределительного щитка). В таком случае, по аналогии проверки батарейкой, ток пойдет только через одну обмотку и УЗО должно решить, что происходит утечка и разомкнуть контакты. Если этого не происходит, значит устройство неисправно.

Сложность схем подключения

Для подключения любого оборудования необходимо затратить определенное время. Чем больше ты тратишь времени на выполнение одной операции, тем меньший объем работы ты сделаешь. Именно по этой причине были придуманы всевозможные пресс клещи, стрипперы и другие инструменты – для уменьшения затраты времени. Данный пункт подразумевает сложность и скорость подключения АВДТ по сравнению связки «узо + автомат».

Схема подключения УЗО и автомата собирается следующим образом фазный провод первым делом подключается на автоматический выключатель, затем выходит из автомата и подключается на верхнюю «фазную» клемму УЗО. Нулевой провод подключается напрямую на верхнюю «нулевую» клемму УЗО. Затем фаза и ноль отходят от нижних клемм УЗО к потребителю.

Схема подключения дифавтомата выглядит немного проще здесь фазный и нулевой провод подключаются сразу на верхние клеммы дифа (каждый на свою клемму). С нижних клемм питание идет к потребителю.

Таким образом, получается гораздо меньше коммутаций и дополнительных соединений. Следовательно, при эксплуатации дифавтоматов существенно упрощается внутренняя установка щитков.

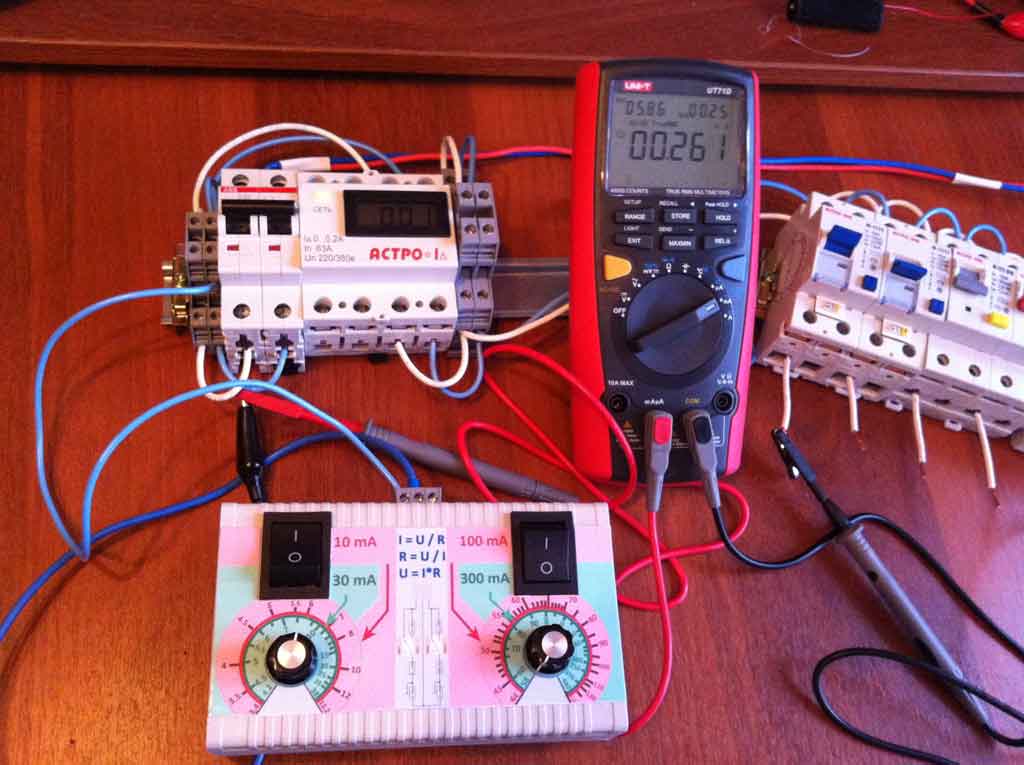

Проверка УЗО при помощи имитации утечки тока

На теории все проверить – это неплохо, но использование практики всегда лучше. Поэтому можно проверить устройство на срабатывание практическим путем. Данный способ является наиболее практичным, потому что для его воплощения в жизнь надо собрать небольшую схему. К преимуществам этого способа проверки УЗО можно отнести тот факт, что получиться увидеть при какой утечке УЗО сработало на самом деле. Но есть также и минус, потому что в таком опыте отсутствует этом возможность зафиксировать время отключения.

Необходимо подготовить кое-какие расходные материалы и приборы для реализации данного опыта. Надо иметь при себе обычную лампу на 10 Вт, реостат, соединительные провода, амперметр, УЗО, а также резистор сопротивлением в пару кОм.

Может показаться на первый взгляд не очень понятным, зачем нужен столь значительный набор элементов. Но каждый компонент действительно нужен. Смысл работы заключается в плавном повышении тока утечки, при помощи которого можно будет наблюдать, при каком значении произойдет отключение УЗО. Реостат играет роль именно того органа, при помощи которого можно плавно регулировать ток. Можно попробовать использовать вместо него диммер, если классического реостата нет под рукой. Диммер, по сути, является тем же реостатом, он также плавно изменяет ток, благодаря чему и удается менять световой поток лампы. При помощи данных компонентов собирается несложная схема.

Для проверки прибора на срабатывание в данном случае нужно собрать все последовательно. Требуется присоединение элементов одним концом на выход фазы УЗО, а другим – на вход нуля. Нужно аккуратно и плавно увеличивать утечки, после чего фиксируется его значение, при котором происходит срабатывание УЗО.

На фото нельзя заметить успешности проверки УЗО, однако она завершилась именно так. УЗО сработало при утечке тока в 10 мА.

Если устройство не работает в случае нажатия на кнопку «Тест», оно может быть неисправным. Скорей всего, вышел из строя один из внутренних компонентов. Может поломаться непосредственно элемент симуляции тока утечки, но при этом все УЗО может и дальше выполнять защитную функцию, даже в таком состоянии.

Первый способ

Очень проста, понятна проверка узо при помощи соответствующей кнопки. Это кнопка «ТЕСТ». Найти ее легко — она находится прямо на корпусе устройства, на ней обозначена крупная буква «Т».

К преимуществам такого способа можно отнести:

Безопасность
Отсутствие необходимости в специальных знаниях, наличии квалификации — выполнить проверку может рядовой пользователь, не знакомый с основами электрики.

Кнопка, по сути, эмитирует риск токовой утечки, его прохождения мимо УЗО. Примечательно, что номинал задается в автоматическом режиме — резисторной величиной. Сразу же после нажатия кнопки устройство активизируется, но только в том случае, если его подключение выполнено по всем правилам. Безусловно, само устройство должно быть исправным. УЗО обязательно сработает, вне зависимости от условий — к нему может быть даже не подключена нагрузка.

Как проверить УЗО в домашних условиях?

Устройство и характеристики

Как уже было сказано дифавтомат состоит из УЗО и автоматического выключателя, это изображено на схеме, которую приводят на лицевой стороне таких устройств. Это помогает определить, что установлено в электрощите при его обслуживании. Ниже мы расскажем, как отличить УЗО, автомат и дифавтомат.

Устройство и характеристики дифференциальных автоматических выключателей

На рисунке подписаны составляющие функциональные узлы дифавтомата.

Электромагнитный расцепитель нужен для того чтобы мгновенно разорвать цепь при коротком замыкании, то есть, когда токи внезапно возрастают в десятки и тысячи раз свыше номинальных.

Тепловой расцепитель – работает медленнее. Это биметаллическая пластина, которая под действием повышенной нагрузки (больше номинальной на 10%, например) изгибается и также разрывает силовые контакты.

Дифференциальный трансформатор сравнивает токи между проводами (фазой и нулем), и, если есть утечка – силовые контакты размыкаются.

Кнопка тест просто замыкает через сопротивление фазу до дифтрансформатора на ноль – после него. Возникает большая разница токов и контакты разрываются. Нужна для безопасной проверки срабатывания дифференциальной части устройства.

Что внутри дифавтомата? Такой вопрос часто задают те, кто впервые столкнулся с этим видом коммутационных аппаратов.
