Как проверить трехходовой клапан в газовом котле: инструкции по проверке клапана своими руками

Установка и включение клапана обратно

1. Очистите гнездо, в которое необходимо установить клапан обратно, от пыли и грязи.
2. Проверьте, что резьба на гнезде и на клапане соответствуют друг другу.
3. Аккуратно установите клапан обратно в гнездо и начните закручивать его вручную.
4. Продолжайте закручивать клапан с помощью специального ключа, но не перетягивайте его слишком сильно.
5. Убедитесь, что клапан хорошо закреплен и не подвижен.
6. Проверьте, что гнездо и клапан не имеют видимых повреждений или трещин.
7. Закройте крышку газового котла и установите его в исходное положение.
8. Включите газовый котел и проверьте работоспособность трехходового клапана.

Установка в воздуховод к котлу дросселирующей вставки

1 и 2 — дросселирующие вставки препятствуют подаче в горелку избытка воздуха.

Производители всех газовых котлов, в инструкциях по их монтажу, предписывают устанавливать в подводящих воздухопроводах и дымоходах дросселирующие вставки. Некоторые производители называют их диафрагмами или диффузорами.

По инструкции производителя котлов эти вставки устанавливают при небольшой длине дымо-/воздуховодов, для увеличения аэродинамического сопротивления системы и уменьшения количества подаваемого в горелку воздуха,  Кроме того, дросселирующая вставка уменьшает воздействие порывов ветра на работу горелки через дымо-/воздуховод. В каких случаях устанавливать и какого размера должна быть вставка, указано в инструкции производителя котла.

Рекомендую устанавливать такие дросселирующие вставки на все газовые котлы и колонки, настроенные на работу с меньшей мощностью. Причем, при любой конструкции дымо-/воздуховодов.

Дросселирующая вставка (диафрагма, диффузор) представляет из себя диск с отверстием в центре. Такой диск в воздуховоде создает местное сопротивление движению воздуха. Диаметр центрального отверстия в диске подбирают так, чтобы количество воздуха, которое проходит через вставку, было достаточно для полного сгорания газа в горелке котла при работе его на максимальной мощности.

На горелке котла при дефиците воздуха пламя приобретает красновато-желтый цвет.

Для настройки и контроля работы горелки и газоотводящего тракта котла удобно ориентироваться на показания газоанализатора, измеряющего избыток воздуха в продуктах сгорания работающего на максимальной мощности котла. Оптимальные параметры сгорания достигаются при значениях коэффициента избытка воздуха около 1,7-1,8. Значения коэффициента избытка воздуха более 1,8 указывают на то, что через котел протекает избыточное количество воздуха. Газоанализатор можно взять в аренду или напрокат.

Читайте еще:

Как уменьшить большой расход газа котлом на отопление дома

Еще статьи на эту тему:

Как нужно проверять клапана и другие компоненты на газовом котле?

Каждый газовый котел нуждается в нескольких ключевых узлах, которые будут следить за агрегатом для его правильной работы. В случае каких-либо отклонений разные компоненты срабатывают, и установка просто перестает функционировать. Но при этому нужно понимать, как проверить электромагнитный клапан газового котла, термопару или любой другой компонент. Ведь, зная о неисправности, в большинстве случаев ее можно убрать самому.

Термопара

Это устройство является одним из немногих, которое позволяет измерять высокую температуру. Оно одновременно простое и вместе с тем надежное. Термопара сделана из двух проводников из различного металла, которые соединяются в разных точках. Все это дает возможность использовать его в разных целях. Главным недостатком можно назвать погрешность в один градус. Простым обывателям это кажется незначительным. А вот для подобных приборов многие считают такие показатели просто гигантскими.

Устройство используется в качестве предохранителя. Оно меряет температуру в грелке. В случае если она начинает быстро падать (скажем по каким-то причинам погас огонь или появились проблемы с дымоотводом), срабатывает система, при которой поступает сигнал на электромагнитный клапан, и подача газа прекращается. Поэтому если не работает этот компонент – оборудование недееспособно.

Последовательность действий для проверки:

1. Термопара имеет два окончания, первый из которых нагревается запальником, а второй крепится к электромагнитному клапану. Нужно отделить устройство от котла, будь он обычный или конденсационный, имеющий трехходовой клапан.
2. Затем обеспечить постоянное пламя. Лучше всего подойдет свеча.
3. Нагреваем кончик над пламенем на расстоянии в 1 см. Только будьте осторожны, так как тепло может доходить до половины корпуса.
4. Берем тестер и включаем его на милливольты. Один щуп ставится на корпус, а второй на выходной контакт.
5. Спустя полминуты исправная термопара покажет ЭДС в промежутке от 17 до 25 mV. Если показатели нормальны, то проблема неработающей системы может быть в другом.

Электромагнитный клапан

Электромагнитный клапан представляет собой запорную арматуру, которая непосредственно влияет на безопасность работы агрегата. Главным образом он устанавливается, чтобы в случае возникновения неполадки, он закрыл подачу горючего. Аварийные ситуации в работе газового отопления могут происходить из-за разных факторов:

• падение давления топлива;
• недостача жидкости в системе (можно проверить стыки, трехходовой клапан и трубы);
• ухудшение тяги;
• утечка газа.

Каждая из вышеописанных проблем является опасной для жизни человека, а потому дальнейшая работа системы недопустима. Именно поэтому и срабатывает электромагнитный клапан. Его первоначальное положение – он открыт. Для закрытия на него подается электрический импульс, приходящий от термопары, установленной над пламенем в камере горения или на дымоходе.

Сразу нужно сказать, что этот элемент выходит из стоя крайне редко, так как он имеет большой потенциал использования. Несмотря на это, все же случаются моменты.

Проверить работоспособность этого клапана можно двумя способами:

1. Огневой. Используемая термопара заменяется на новую. Включается кнопка автоматики. Далее разжигается запальник и подносится огонь к концу термопары. При этом автоматика должна сработать.
2. Инструментальный. Датчик удаляется из корпуса и вставляется ремонтный контакт. На него подается напряжение от 3 до 6В. Если электроклапан в порядке – автоматика сработает. В противном случае нужно производить замену этого элемента.

Трансформатор розжига

Этот элемент подает на горелку разряд тока (искру), который необходим для зажигания горючего. Кроме остальных элементов, непосредственно влияющих на работу агрегата, компонент также может выходить из строя. В результате вся автоматика будет срабатывать, но огонь не появится, так как нет источника для воспламенения.

Как можно быстро проверить трансформатор розжига газового котла на работоспособность? Просто. Нужно сделать несколько простых движений:

1. Через специальное окно посмотреть, идет ли разряд или нет.
2. При помощи тестера проверить напряжение, выходящее из контроллера во время попытки зажигания. Нормальной считается цифра, попадающая в промежуток от 187 до 235В.
3. В случае обнаружения проблемы нужно отсоединить питание от трансформатора и подключить его обратно.
4. Проверить опять.

В любом газовом котле установлено множество предохранительных элементов и датчиков, позволяющих следить за правильной работой агрегата. В случае возникновения ситуаций, которые явно угрожают жизни человека, срабатывает система полного отключения установки.

Источник

Ремонт трехходового клапана своими руками

В процессе эксплуатации смесительный узел может частично или полностью потерять работоспособность. Если вовремя не сделать диагностику и восстановление – система отопления может выйти из строя. Но не всегда требуется дорогостоящий ремонт трехходового гидравклапана для котла Море или его аналогов. Достаточно проверить его состояние.

Существуют следующие причины неисправности смесительного узла:

Затруднено движение штока из-за появления накипи на его поверхности. Это происходит после долгого простоя системы отопления. Для устранения необходимо вручную сместить шток.
Выход из строя блока управления

Его замена не представляет трудностей – важно правильно подобрать модель терморегулятора.
Уменьшение рабочего диаметра патрубков. Причина – отсутствие фильтра в системе отопления

Сначала выполняется очистка труб, а затем устанавливается фильтр.

Сначала выполняется очистка труб, а затем устанавливается фильтр.

Ремонт трехходовых клапанов, встроенных в газовые котлы, имеет ряд нюансов. В видеоматериале показан пример восстановления работоспособности смесительного узла котла Navien:

https://youtube.com/watch?v=AY9HrTcbGK0

Как проверить трехходовой клапан в газовом котле: инструкции по проверке клапана своими руками

Трехходовой клапан – устройство, широко применяемое в самых различных конструкциях бытовых и промышленных аппаратов. Соответственно, такого же рода устройство применяется в составе бытового газового оборудования.

Наряду с различными неисправностями бытовых газовых котлов пользователи нередко встречаются с поломкой трехходового клапана.

Согласитесь, неплохо бы выяснить, по какой причине выходит из строя это устройство и попытаться починить его своими силами.

Поэтому в рамках нашей статьи рассмотрим, как проверить трехходовой клапан в газовом котле, когда есть подозрения на неисправность этого механизма.

Также поговорим о разновидностях устройства и его функциональных возможностях.

Кратко о механизме трехходового клапана

Устройство трехходового клапана бытового газового котла и другого газового оборудования является достаточно простым, несмотря на сложную, на первый взгляд, форму. Следует отметить, у каждого производителя конструктивное исполнение клапанов существенно отличается, но принцип действия фактически остаётся неизменным.

Традиционно корпус прибора изготавливают из бронзы. Рабочие элементы, например, шток, пружины – выполняются из стали.

Мембрана обычно изготовлена из резины Для уплотнения штока используется двойной кольцевой элемент.

Соединительные детали (штуцеры) могут иметь исполнение под резьбу или пайку, в зависимости от модели трехходового клапана.

Один из широко распространенных вариантов исполнения трехходового клапана: 1, 2 – угловой проходной транспортный канал; 1, 3 – прямой проходной транспортный канал; 4 – головка привода; A – транспорт потоков в режиме отопления; B – транспорт потоков в режиме ГВС

Обычно совместно с прибором используется электромеханический привод. Благодаря его работе осуществляется двухточечное регулирование.

Так, привод у трехходового клапана может быть ручным, электромеханическим (термостатический, с термоголовкой), электрическим, гидравлическим.

Принцип работы трехходового клапана для схемы газового котла, примерно, следующий: когда устройство находится в режиме нормально открытого транспорта, прямой проходной транспортный канал, соответственно, открыт. Угловой проходной канал остаётся закрытым.

Иное состояние механизма обеспечивает открывание углового транспортного канала и блокировку прямого транспортного канала, соответственно. Также возможны промежуточные положения штока и заслонки трехходового клапана.

Подробнее об устройстве и принципе работы трехходового клапана мы говорили в следующем материале.

Функциональное применение устройства

Если рассматривать механизм коммутации потоков с точки зрения возможной функциональности, следует отметить различие устройств по принципу действия:

1. Разделительный.
2. Переключающий.
3. Смесительный.

Разделительный принцип работы предполагает деление потока, направляя его в два контура.

Переключающей функцией предусматривается организация переключения между приборами, потребляющими тепловую энергию. Например, переключение между контуром ГВС и отопления двухконтурного газового котла.

Переключающий функционал клапана (классическая схема): П – первичный контур; В – вторичный контур; 1, 2 – прямой транспортный канал; 3, 2 – угловой транспортный канал

Переключающий функционал позволяет организовать эффективное переключение между различными приборами, генерирующими тепловую энергию:

водяными нагревателями;
тепловыми насосами;

Принцип действия в системе теплых полов

Производители системы теплых полов строго ограничивают уровень нагрева теплоносителя, которые будут применяться в оборудовании. Как правило, это достаточно низкое значение температуры – 40-500С. Однако уровень нагрева котлов намного выше. Чтобы не устанавливать отдельный нагревательный агрегат, и применяется термосмесительный клапан для теплого пола.

Циркуляция теплоносителя в такой схеме подчиняется следующему алгоритму:

• Посредством коллектора горячий поток подается в трубопровод теплых полов.
• При этом уровень нагрева задается установленным значением терморегулятора в 3-ходовом клапане.
• При превышении заданного уровня срабатывает термоголовка, приводя в движение шток.

Трёхходовой клапан в системе теплых полов Источник ytimg.com

• Подача горячего потока снижается, а объем охлажденного теплоносителя из обратной магистрали увеличивается.
• В систему теплых полов поступает менее горячий поток.
• При понижении температуры ниже заданного значения происходят обратные процессы в смесителе.
• Холодный поток уменьшается, горячий, напротив, возрастает.
• Цикл повторяет в автоматическом режиме на протяжении всего периода эксплуатации системы.

Схема теплых полов с 3-ходовым регулятором Источник tproekt.com

Мотор трехходового клапана Navien A (BHA-NAVIEN-K)

Мотор трехходового клапана Navien A (BHA-NAVIEN-K) является важным компонентом гидроблока газового котла. Он предназначен для управления протоком горячей воды и подачи ее в различные контуры и устройства отопления и горячего водоснабжения. Этот мотор выполняет функциональное действие в механизме трехходового клапана, обеспечивая регулировку протока горячей воды.

Принцип работы мотора трехходового клапана Navien A основан на контроле полной проводимости протока гвс (горячая вода системы) через клапан. Мотор управляет датчиками и приводами, открывая и закрывая клапан в зависимости от требуемого протока воды.

Мотор с подпиткой гвс BHA-NAVIEN-K имеет два типа подачи питания: напряжение 220 В переменного тока (постоянный привод) или ток по линии (TOC) 24 В переменного тока. В зависимости от модели и настроек котла, мотор может иметь разные типы приводов (A и B).

Проверка мотора трехходового клапана Navien A (BHA-NAVIEN-K) кратко выполняется в несколько действий:

1. Отключите входной кран горячего водоснабжения.
2. Настройте котел для максимальной подачи горячей воды.
3. Убедитесь, что клапан находится в положении «открыт» и проток горячей воды не ограничен.
4. Проверьте работу мотора наличием звуковой и/или вибрационной отдачи при его включении.

Основная задача мотора в трехходовом клапане Navien A (BHA-NAVIEN-K) заключается в обеспечении правильного протока горячей воды для работы котла и других систем отопления. Этот узел в гидроблоке является важным компонентом, и его функционирование необходимо время от времени проверять для предотвращения возможных неисправностей и обеспечения эффективной работы системы отопления.

Газовый клапан котла – принцип работы и настройка

Газовый клапан необходим для подачи газа на горелочное устройство агрегата. С помощью настройки газового клапана можно регулировать объем подаваемого топлива. Это дает возможность сделать агрегат более экономичным или повысить мощность устройства. Таким образом, пользователь в зависимости от ситуации имеет возможность скорректировать производительность своего агрегата.

Как работает газовый клапан?

В большинстве газовых агрегатов установлен клапан SIT. Он включает следующие элементы:

• измерительный штуцер давления газа на выходе клапана;
• регулировочный винт минимального и регулировочная гайка максимального расхода топлива;
• крышка;
• измерительный штуцер давления на входе.

Клапан газового котла состоит из запирающей и модуляционной катушки. При подаче напряжения в 220 В на запирающий клапан к горелке подается минимальный объем газа в соответствии с заводскими настройками. Затем напряжение передается на модуляционную катушку. Процессор в зависимости от рабочего режима (мощности) подает напряжение с разной частотой модуляции, регулируя количество газа, проходящего за единицу времени.

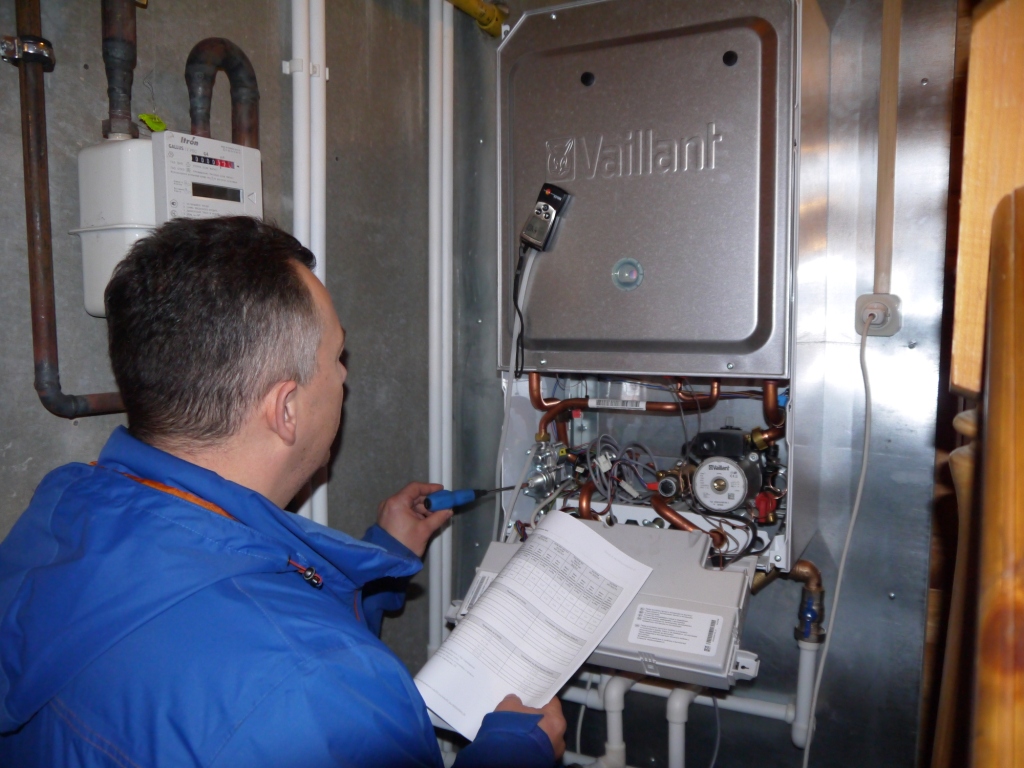

Для настройки газового клапана котла на минимальную мощность понадобятся дифференциальный манометр, гаечный ключ и отвертка. Процесс настройки включает следующие этапы:

1. Снимают защитный колпачок, закрывающий дифференциальные винты клапана.
2. Открывают штуцер для замера давления газа, подаваемого на горелку – против часовой стрелки поворачивают запирающий винт на 1,5-2 оборота.
3. Подключают к входному штуцеру шланг манометра.
4. Включают режим отопления и отключают один провод модуляционной катушки – это нужно, чтоб клапан давал газ на горелку по минимуму, что будет соответствовать минимальной мощности агрегата.
5. Согласно показаниям манометра, настраивают минимальное давление газа на горелке. Для этого вращают внутренний винт, находящийся под защитным колпачком. При этом фиксируют внешнюю гайку.

Динамическое давление топлива на входе газового клапана находится в пределах от 1,4 до 2,4 кПа. Если измерения показали, что давление выходит за указанные пределы, необходимо вызвать специалистов-газовиков.

В заводском диапазоне мощности перенастраивать газовый клапан вручную нет необходимости. Это требуется для того чтобы перевести агрегат на мощность ниже или выше показателей, заявленных в инструкции. Часто настройка клапана нужна, если производительность устройства не соответствует отапливаемой площади дома или квартиры.

Почему отключается газовый котел – причины и методы решения проблем

Настройка газового клапана при «тактовании» котла

Такую проблему как «тактование» газового котла можно решить путем настройки газового клапана. Обычно она возникает, если мощность агрегата значительно превышает необходимую для данной площади.

Чтобы исключить «тактование» устройства в режиме отопления, необходимо снизить давление на выходе. Это выполняется с помощью вращения регулировочного винта против часовой стрелки.

Для прекращения «тактования» в режиме ГВС уменьшают максимальное давление. Это решается методом вращения регулировочной гайки против часовой стрелки.

Однако в более современных моделях «тактование» устраняется автоматикой. Например, настройка газового клапана котла Будерус происходит с помощью блокировки тактов:

• удерживают кнопку с гаечным ключом в течение 5 сек;
• выбирают продолжительность интервалов от 0 до 15 мин с помощью кнопок со стрелочками.

Рекомендуется, чтобы настройки такого рода проводили только специалисты сервисного центра, особенно, если котел находится на гарантии. Иначе, если Вы испортите клапан, компания обнулит гарантийные обязательства и Вам придется покупать новую деталь.

Настройка, регулировка мощности газового котла при работе на антифризе

Традиционные антифризы на основе этиленгликоля или пропиленгликоля по сравнению с водой имеют большую вязкость. В результате, движение теплоносителя через теплообменник котла замедляется. Кроме того, антифризы имеют более низкий показатель теплоемкости. Все это приводит к тому, что антифриз в теплообменнике котла, который рассчитан на воду, при максимальной мощности мгновенно нагревается до температуры кипения и вскипает. Кипение антифриза, в результате местного перегрева в теплообменнике, проявляется в виде сильного шума, рева с бульканием.

Газовый котел при работе на антифризе может работать только с пониженной мощностью, ниже той, что указана в инструкции котла для воды.

Для некоторого увеличения мощности котла, работающего на антифризе, рекомендуется антифриз разбавлять водой, а также увеличивать напор циркуляционного насоса.

Так, например, производитель антифриза «DIXIS TOP» для отопительных систем с настенными газовыми котлами рекомендует содержимое заводской упаковки разбавлять водой в соотношении 1:1 . В результате разбавления антифриза, температура начала кристаллизации повысится с -30  °C до минус 10 °C.

Если температура кристализации разбавленного антифриза не устраивает, то подбирают другой антифриз.

В любом случае, для исключения перегрева теплообменника, в  настройках сервисного меню и газового клапана необходимо ограничивать  мощность котла  в режиме отопления (в строках d.00 и d.52 сервисного меню), а также устанавливать максимальную температуру теплоносителя не выше +70 °C , (в строке d.71 сервисного меню). Рекомендуется также увеличить давление срабатывания клапана байпас на котле (как? — читайте ниже).

Производитель котлов в инструкции по эксплуатации обычно дает свои рекомендации по выбору антифриза. Так, для газовых котлов Protherm в инструкции написано: «Не рекомендуется использовать незамерзающие жидкости в системах отопления с установленным оборудованием Protherm. Применение незамерзающих жидкостей влечет за собой снижение эффективности теплообмена, более высокие температуры на поверхности на стенках теплообменника и быстрый его износ, увеличение коррозионного эффекта и вязкости, разъедание прокладок и фитингов, как в самом котле, так и в отопительной системы. Неисправность котла, связанная с использованием незамерзающих жидкостей, влечет за собой отказ по гарантии.»

Рис. 3. Независимая схема подключения ИТП с устройством поддержания давления

Такая схема несколько дороже зависимой, но в то же время защищает внутридомовые приборы отопления от некачественного теплоносителя, поступающего из центральной сети. Если необходимо кроме отопления, обеспечить и централизованное горячее водоснабжение, то устанавливают дополнительно один или несколько теплообменников. В зависимости от соотношений нагрузки на отопление и ГВС применяют одноступенчатые и двухступенчатые схемы присоединения водоподогревателей.

Примеры и окупаемость

В Украине современные автоматизированные теплопункты с независимой схемой присоединения предлагает австрийская компания Herz.

ИТП от Herz работают при температуре сетевой воды в первичном контуре (центрального теплоснабжения) – 110–140°C / 65–80°C. При этом обеспечивают температуру во внутридомовой системе отопления 90–55°C / 70–45°C. Номинальное давление в первичном контуре – до 16 бар. Рабочее давление во вторичном контуре – от 2 до 10 бар. Для поддержания давления в системе используется мембранный расширительный бак или, в случае систем мощностью более 300 кВт – установка поддержания давления. Циркуляция теплоносителя осуществляется высокоэффективными насосами с частотным регулированием.

В комплектации ИТП реализованы схемы на базе двухходового клапана или комби-клапана – регулятора расхода с электроприводом, и пластинчатого либо паянного теплообменника. Погодозависимое регулирование температуры теплоносителя, настройки температурных режимов осуществляются котроллером. При этом возможно организовать удаленный доступ и управление оборудованием через GPRS-модем. Для учета потребления тепла предусмотрено применение ультразвукового расходомера с вычислителем.

Помимо ИТП для многоэтажных домов также находят применение и квартирные тепловые пункты. Они позволяют потребителю индивидуально регулировать работу системы отопления и ГВС, обеспечивают удобство учета потребляемой энергии. К примеру, тепловой пункт Herz DeLuxe рассчитан на максимальную рабочую температуру 90°C, максимальное рабочее давление 10 бар и обеспечивают расход горячей воды до 15 л/мин. Такие теплопункты устанавливаются непосредственно на каждого потребителя (квартиру). Предлагаются варианты открытого или скрытого в стене монтажа, а также со смесительным узлом для низкотемпературного панельно-лучистого отопления, например: теплые стены, теплый пол (рис. 4).

Рис. 4. Компактный квартирный тепловой пункт Herz Bregenz

Время окупаемости инвестиций в ИТП при модернизации зданий – в пределах от 1 до 5 лет и зависит от применяемого оборудования, размера здания и типа системы. При этом стоит помнить, что установка индивидуальных тепловых пунктов – это важный и необходимый шаг, но не единственный на пути к энергоэффективности системы отопления жилого дома. Наибольший эффект достигается совместно с балансировкой системы отопления и установкой терморегулирующих клапанов на отопительных приборах.

Просмотрено: 5 337

Вопрос-ответ:

Как проверить трехходовой клапан в газовом котле?

Для проверки трехходового клапана в газовом котле, вам понадобится отвертка, мультиметр и термометр. В начале отключите котел от электричества и закройте подачу газа. Затем снимите панель доступа к клапану и отсоедините электрические провода, пометив их для последующей правильной установки. Откройте клапан и используйте отвертку, чтобы проверить, свободно ли он движется. Если клапан действует трудно или застревает, это может быть признаком неисправности. Проверьте также провода с помощью мультиметра. Если вы заметили перегоревший провод или отсутствие электрического сигнала, возможно, клапан вышел из строя. Также проверьте температуру клапана с помощью термометра. Нормальная рабочая температура обычно составляет около 60-70 градусов по Цельсию. Если клапан нагревается сверх этой температуры или остается холодным, это может указывать на неисправность.

Какие инструменты нужны для проверки трехходового клапана в газовом котле?

Для проверки трехходового клапана в газовом котле вам понадобятся отвертка, мультиметр и термометр. Отвертка используется для снятия панели доступа к клапану и проверки свободного движения клапана. Мультиметр позволяет проверить электрические провода на наличие тока и обнаружить неисправности. Термометр используется для измерения температуры клапана и определения его работоспособности.

Можно ли проверить трехходовой клапан в газовом котле без специальных знаний?

Проверка трехходового клапана в газовом котле может быть выполнена без специальных знаний, если у вас есть основные навыки работы с инструментами и вы можете следовать инструкциям

Важно знать, как отключить котел от электричества и газа, а также как отсоединить и подключить электрические провода правильно. Отвертка, мультиметр и термометр – основные инструменты, которые понадобятся для проверки клапана

Если у вас возникают сомнения или вы не чувствуете себя уверенно при проведении проверки, рекомендуется обратиться к профессионалу.

Профессиональные рекомендации по установке

Даже такая простая процедура, как установка запорной арматуры, основана на выполнении некоторых правил. Например, дизайн помещения часто требует маскировки трубопровода и группы безопасности.

Спрятать устройства можно, но с соблюдением трех условий:

• длина гибкой подводки или трубы от предохранителя до бака не должна превышать 2 м, иначе возникнет излишнее добавочное давление на пружину клапана;
• идеальный монтаж предохранителя – напрямую к штуцеру бойлера, а если не получается, то установка тройника все равно исключена;
• для обслуживания арматуры следует оборудовать технический люк.

Многие беспокоятся, увидев капли воды на патрубке клапана. Это нормальное явление, сообщающее о работоспособности устройства.

Время от времени происходят небольшие скачки давления в магистрали, которые и провоцируют минимальный сброс жидкости. Тревожиться нужно, когда вода или совсем не появляется, или льется непрерывно.

Отрезок линии между водонагревателем и предохранителем должен быть минимальным. Это необходимо не из-за эстетических соображений, а чтобы не создавать дополнительного давления в трубах

Следует помнить, что самостоятельная модернизация предохранительных устройств категорически запрещена. Если нужен клапан на 0,8 МПа, то необходимо приобрести именно такое новое изделие, а не пытаться каким-то образом переделывать или регулировать устройство на 0,7 МПа.

Если возникли сомнения по поводу работоспособности предохранительного клапана, следует демонтировать его и проверить, не забились ли пружина или уплотнитель. Возникли проблемы с самим водонагревателем и вы не знаете что делать? Рекомендуем ознакомиться с частыми поломками бойлера и ремонтом. Не хватает навыков – пригласите специалиста из сервисного центра.

Устройство двухконтурного газового котла

Для того чтобы понять принцип работы газового двухконтурного котла, необходимо разобраться в его устройстве. Он состоит из множества отдельных модулей, которые нагревают теплоноситель в отопительном контуре и выполняют переключение на контур ГВС. Слаженная работа всех составляющих позволяет рассчитывать на беспроблемную эксплуатацию оборудования. Зная устройство двухконтурного котла, можно разобраться и в его принципе действия.

Мы не будем рассматривать устройство двухконтурных котлов с точностью до винтика, так как нам достаточно разобраться в назначении основных узлов. Внутри котла мы найдем:

Устройство моделей с двумя контурами: отопительным и контуром ГВС.

• Горелку, располагающуюся в открытой или закрытой камере сгорания – это сердце любого отопительного котла. Она нагревает теплоноситель и генерирует тепло для работы контура ГВС. Для обеспечения точной поддержки заданной температуры она наделяется системой электронной модуляции пламени;
• Камеру сгорания – в ней располагается вышеуказанная горелка. Она может быть открытой или закрытой. В закрытой камере сгорания (а точнее, над ней) мы найдем вентилятор, отвечающей за нагнетание воздуха и за удаление продуктов сгорания. Именно он и является источником тихого шума при включении котла;
• Циркуляционный насос – обеспечивает принудительную циркуляцию теплоносителя по отопительной системе и при работе контура ГВС. В отличие от вентилятора камеры сгорания, насос не является источником шума и работает максимально бесшумно;
• Трехходовой клапан – именно эта штука отвечает за переключение системы в режим генерации горячей воды;
• Основной теплообменник – в устройстве двухконтурного настенного газового котла он располагается над горелкой, в камере сгорания. Здесь происходит нагрев теплоносителя, используемого в контуре отопления или в контуре ГВС для нагрева воды;
• Вторичный теплообменник – именно в нем происходит подготовка горячей воды;
• Автоматику – она контролирует параметры работы техники, проверяет температуру теплоносителя и горячей воды, управляет модуляцией, включает и отключает различные узлы, контролирует наличие пламени, фиксирует ошибки и выполняет прочие полезные функции.

В нижней части корпусов располагаются патрубки для подключения отопительной системы, труб с холодной водой, труб с горячей водой и с газом.

Можно заметить, что устройство газовой колонки отличается только отсутствием контура отопления.

Мы выяснили устройство двухконтурного настенного газового котла – оно кажется немного сложным, но если разобраться в назначении тех или иных узлов, то сложности исчезнут. Здесь мы можем отметить схожесть с газовым проточным водонагревателем, от которого здесь осталась горелка с теплообменником. Все остальное взято от настенных одноконтурных котлов. Несомненным плюсом является наличие встроенной обвязки – это расширительный бачок, циркуляционный насос и группа безопасности.

Разбирая принцип работы и устройство газового двухконтурного котла, следует отметить тот факт, что вода из контура ГВС никогда не смешивается с теплоносителем. В отопительную систему теплоноситель заливается через отдельную трубу, подключенную к отоплению. Горячая вода подготавливается за счет части теплоносителя, циркулирующего через вторичный теплообменник. Впрочем, об этом мы расскажем чуточку позже.

Как продуть газовый клапан котла: инструкция с фото

Если вы долгое время не находитесь дома, специалисты настоятельно рекомендуют выключать отопительный котел. Это предотвратит его изнашивание и позволит вам сэкономить. Однако после длительного нахождения в выключенном состоянии обогревательное устройство может не включиться. Это происходит в основном по двум причинам:

1. закрыты краны, подводящие газ или воду;
2. произошло закисание газового клапана котла.

В первом случае вам необходимо проверить все краны, а во втором провести то вашего двухконтурного котла отопления. Предлагаем вам краткую пошаговую инструкцию по очистке газового клапана на примере двухконтурного котла Ferroli F24D Domiproject.

• шприц объемом 5 кубических см;
• крестцовая отвертка.

Разборка двухконтурного котла отопления Ferroli F24D Domiproject

Снимите внешнюю металлическую панель. Для этого сначала раскрутите все болты, крепящие ее к каркасу котла. Болты расположены сверху и снизу котла, по 4 штуки с каждой стороны.

Когда все болты сняты, немного отогните закрепляющие металлические полосы, находящиеся сзади котла, и равномерно с обеих сторон по направлению снизу вверх поднимите панель. Не давите слишком сильно: это может нанести повреждения устройству.

Необходимо снять или отодвинуть дисплей, заслоняющий газовый клапан.

Открутите два болта: первый – снизу, второй – с левой стороны дисплея. Аккуратно наклоните его, чтобы не повредить провода материнской платы.

Вы можете совсем снять дисплей, однако это представляет больший риск для устройства.

Лучше просто сделать небольшой наклон, тем более, что в каркасе предусмотрено место для наклонения материнской платы.

Продуваем газовый клапан

Если вы все проделали правильно, перед собой увидите газовый клапан и разъем на нем, помеченный красным кружком – место для введения воздуха.

Не пытайтесь вставить внутрь иглу! Вы можете легко проткнуть клапан, после чего его нужно будет заменить.

К тому же разъем очень маленький: игла может не пройти. Для продувания наберите в шприц воздух, герметично прислоните носик к отверстию и пустите воздух. Если операция проходит без звука или сопротивления, значит соединение не плотное. При правильном выполнении задачи вы услышите легкое шипение.

Вот и все. Теперь вы можете проверить результат, например, включив горячую воду. Если огонь загорится, вы услышите это. Так же на дисплее появится соответствующий значок, а из крана потечет теплая вода.

Будьте внимательны: первое время из крана будет вытекать вода, находившаяся в трубах, и только чуть позже – нагретая.

Соберите котел по той же схеме, которая использовалась во время разборки: закрепите дисплей, а затем – крышку. Устанавливать ее на место стоит сверху вниз.

Продувание газового клапана – нередкая задача. Если вы научитесь быстро и качественно выполнять ее, то сэкономите массу сил и времени.
