Как проверить светодиод мультиметром – все возможные способы в одной статье

Особенности проверки светодиодных лампочек

При помощи мультиметра можно прозванивать цветные, стандартные и сверхъяркие диоды.

Стандартная лампочка с цоколем Е27

Подобная лампа используется для бытовых люстр или светильников. Чтобы проверить исправный или нерабочий светодиод, понадобится:

1. Убрать рассеиватель с лампочки при помощи пластиковой банковской карты, помещенной между элементом и корпусом.
2. Пластиковую карту аккуратно передвигать по склейке. Прочный шов можно прогреть строительным феном.
3. Открыть плату.

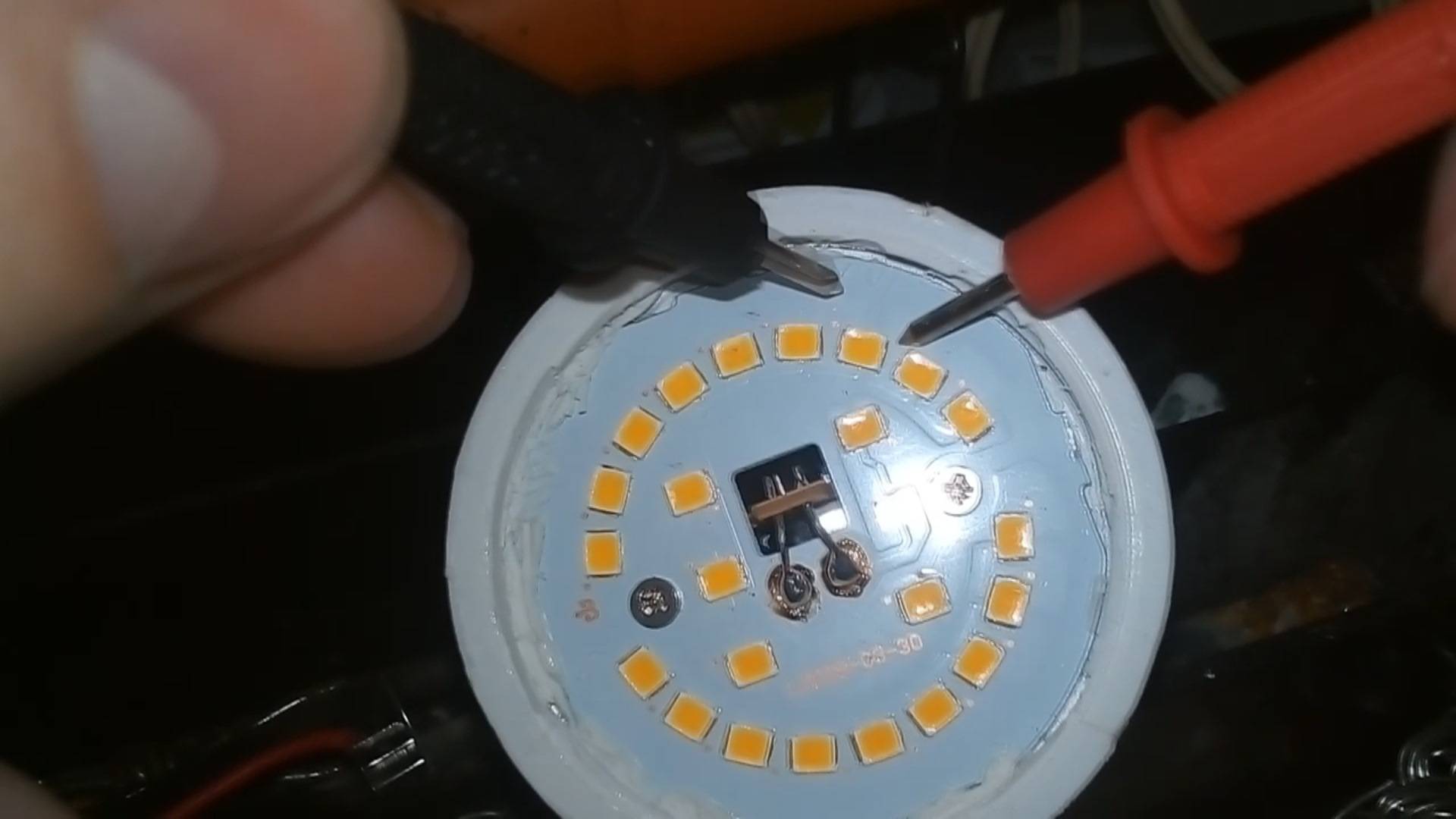

4. Щупами прикоснуться к элементам и дождаться, пока они засветятся тусклым сиянием.

Если диоды не горят, лампочка сломалась.

Сверхъяркие диоды

Синими, желтыми или белыми светодиодами обычно оснащается гирлянда. Тест проводится без щупов с использованием транзисторных гнезд по следующему алгоритму:

1. Определить распиновку СМД.
2. Найти 8 гнезд внизу прибора – 4 левых под PNP-транзисторы и 4 правых под NPN-транзисторы.
3. Поместить щупы, вставив анод в отверстие Е, а катод – в отверстие С.
4. Открыть элемент PNP, подав положительный заряд на эмиттер Е. Исправный светодиод будет гореть.
5. Поменять полярность транзисторов для NPN. Анод ставится на С, катод – на Е.

Как проверить LED-прожектор

Проверка светодиода осуществляет после определения типа элемента. На фонарях устанавливаются:

• плата с маленькими SMD, которые проверяются прозвонкой по аналогии со стандартной лампочкой;
• большой желтый элемент, работающий от напряжения 10-30 В.

Напряжения большого элемента много для тестера, поэтому определить работоспособность элемента можно только драйвером. Он должен соответствовать показателям диода.

Нюансы тестирования инфракрасных диодов

Инфракрасный светодиод выдает невидимое излучение, поэтому важно следить за показателями на дисплее мультиметра. Щупы устанавливаются путем подачи плюса на анод и минуса на катод. Касаясь зондами к рабочему ИК-диоду, можно увидеть на экране цифру 1000

При перемене полярности высвечивается 1

Касаясь зондами к рабочему ИК-диоду, можно увидеть на экране цифру 1000. При перемене полярности высвечивается 1.

Для точности проверки инфракрасного диода гнездами транзисторов задействуется камера смартфона или цифровое устройство. ИК-светодиод понадобится поместить в транзисторные гнезда и направить на него камеру. Об исправности свидетельствует светящееся размытое пятно на дисплее гаджета.

Подпайка параллельного красного LED-свечения наглядно отразит работоспособность диода. Если в момент мерцания сигнал подается на элемент, его следует заменить. Если подсветка не работает, неисправен пульт.

Проверка светодиодного моста

Диодный мост – сборка из 4-х элементов. Они соединяются, так, чтобы переменное напряжение АС подавалось на два из 4-х выводов, переходило в постоянное напряжение DC и снималось с 2-х других выводов. Стабилитроны выравнивают напряжение в узком диапазоне.

Прозвонить светодиод-мост можно так:

1. Найти, на какой вывод подключать мультиметр, сделав условную нумерацию.
2. Прозвонить первый диод, подкинув щупы на выводы 1 и 2.
3. Протестировать второй светодиод путем подключения щупов на выводы 2 и 3.
4. Замерить параметры третьего диода, подключив зонды к выводам 1 и 4.
5. Определить исправность четвертого элемента, подкинув щупы на выводы 4 и 3.
6. Посмотреть показания на табло.

Стабильность напряжения проверяется в режиме максимального диапазона – 220 В. Его увеличивают постепенно и прекращают подавать до момента протекания тока через схему.

Режимы в мультиметре для проверки светодиодов

Данное изобретение имеет электрические характеристики, которые заключаются в силе тока и падении напряжения. При помощи мультиметра проверяются эти показатели, что говорит о работоспособности светодиода. Максимальный показатель рабочего тока указывается производителем на упаковке товара.

Существуют нормативы для каждой группы светодиодов. Величина напряжения для белых, синих и зеленых варьируется от 3 до 3,6 вольт, а для красных, оранжевых и желтых – от 1,8 до 2,2 вольта.

Кроме этого существует способ отличный от предыдущего. При этом необходимо использовать блок PNP на мультиметре, который предназначен специально для проверки светодиодов. Этот разъем позволяет запустить проверяемый элемент на полную мощность, при которой возможно увидеть рабочий он или нет.

На начальном этапе анод подключается в гнездо, обозначенное буквой Е, а катод нужно воткнуть в гнездо, обозначенное буквой С. Включая мультиметр данный элемент должен загореться, при этом нет необходимости выставлять переключатель на определенную величину.

Этим методом можно проверить более мощные элементы, однако неудобство его использования заключается в том, что для проверки светодиода его необходимо выпаять из платы.

Для проверки светодиода на пригодность необходимо определить полярность. Чтобы отличить анод от катода не нужно быть специалистом. В неиспользованном новом светодиоде одна ножка короче другой, которая короче это катод, соответственно другая – это анод.

Если светодиод используется повторно, то для определения полярности необходимо проверить головку элемента на световой просвет. Там где будет видна чашечка, она и будет катодом. Также производители для удобства ставят на стороне катода отметку в виде риски.

Тестирование в режиме прозвонки

У каждого мультиметра, независимо от того, насколько дорогостоящим он является и какой фирмой был произведен, обязательно имеется функция проверки работоспособности светодиода. Это так называемая прозвонка.

Перед тем как прозвонить светодиод мультиметром, необходимо ручку переключения режимов тестера установить на режим прозвонки. Затем к контактам проверяемого прибора приложить черный и красный щупы мультиметра. Благодаря такому способу проверки, можно также определить, какой мощностью обладает светодиод.

Проверяя диод на работоспособность, важно учитывать такую особенность: электроток тестера, настроенного на режим прозвонки, довольно слабый, поэтому он может не оказать никакого воздействия на лампочку. Проверяемый объект может быть вполне работоспособным, но светиться не будет из-за недостаточной силы тока

Может быть и другое последствие слабого тока: светодиод начнет светиться, но излучение его будет настолько мизерным, что при обычном дневном свете разглядеть его не удастся. Перед тем как приступать к проверке, рекомендуется уменьшить яркость внешнего света

Если же по каким-либо причинам этого сделать нельзя, следует обращать внимание не на сам прибор, а на измерительный прибор, точнее, на его показания. Если он исправен, то цифра, показываемая тестером, должна отличаться от единицы

Можно даже очень мощный диод прозвонить мультиметром. Однако недостаток способа состоит в том, что провести проверку элементов, которые впаяны в микросхему, не получится. Для проверки светодиода, находящегося в микросхеме, нужно использовать специальные переходники, которые присоединяются к щупам тестера.

Тестирование led без выпаивания

Стандартные щупы прибора больше разъема для транзисторов. Для проверки светодиода мультиметром не выпаивая необходимо подготовить жало. Самый простой способ — это приобрести готовый переходник, например на алиэкспресс. Но если времени ждать нет и руки растут из нужного места можно сделать переходники, припаяв к щупам отдельные жилы провода или фрагменты швейных иголок (канцелярских скрепок).

Затем, не выпаивая led диода из схемы, щупами касаются его ножек. Проводят последовательную проверку работоспособности каждого элемента. Чтобы светодиод прозвонить с помощью мультиметра, определяют, где расположены полюса. На схемах катод обозначают вертикальной полосой, анод – треугольником; параллельные стрелки изображают свет, излучаемый элементом.

Иногда элементы, соединенные в цепь, дают погрешность, из-за чего изучить светодиод без выпаивания не всегда получается. Поэтому для проверки диоды приходится выпаивать.

Проверка led в фонариках

Диагностика исправности бытового фонарика – наглядный образец проверки светодиодов без выпаивания элементов. Чтобы узнать, работоспособны ли led, выполняют действия:

1. снимают стекло;
2. если короткие проводники рассматривать трудно, устройство со светодиодами выпаивают;
3. соблюдая полярность, соединяют щупы с контактами светодиода (припой не удаляют);
4. тумблер находится в режиме прозвонки (на контакты подают напряжение от 3 – 4 В).

После того, как прозвонили светодиод мультиметром, смотрят, изменились ли яркость свечения и показатели на дисплее. Если полярность выбрана неверно, на дисплее будет цифра 1, обозначающая бесконечно высокое сопротивление. Исправный led в результате прозвонки начинает светиться.

Тестирование светодиодной ленты

Лента – популярный светодиодный источник света. Конструкция проста: led диоды, по 3 штуки, последовательно соединены и прикреплены к гибкой основе (проводнику электроэнергии). Конструкцию ограничивает резистор. Устройство связано с блоком питания.

При необходимости ленту разрезают через каждые 50 мм (на основе указан значок «ножницы»). Иногда изделие перестает действовать раньше времени, заявленного изготовителями. Работоспособность светодиодной конструкции зависит от состояния элементов или блока питания.

Исправное устройство, соединенное с источником питания, равномерно и ярко излучает свет. Иначе требуется прозвонить провода, питающие ленту. Во время сборки схемы возможен обрыв проводов. Отсутствие локальных обрывов указывает, что требуется провести проверку светодиодов.

Тестирование светоизлучающих элементов в ленте с помощью мультиметра

Когда выходит из строя один компонент led подсветки, нарушается последовательность подключения. Обрыв связи приводит к неисправности ленты. Часто такая ситуация наблюдается на елочных гирляндах: система перестает работать из-за перегорания одной лампочки.

Для проверки светодиода применяют мультиметр, имеющий функцию «проверка диодов». Рабочий ток указан на корпусе диода. Падение напряжения легко определяется по цвету led:

• красный – в пределах 1,5 – 2 В;
• желтые (оранжевые) – 1,8 – 2,2 В;
• зеленые – 1,9 – 4 В;
• белые (синие) – 3 – 3,5 В;
• синие, зеленые, белые – 3 – 3,6 В.

Процедуру проводят, соблюдая полярность. Провода прибора соединяют с проверяемым компонентом. При корректном подключении на экране отобразится падение напряжения, рабочий led загорится. При обратной полярности на дисплее появляется цифра 1. Если не функционирует фрагмент ленты, состоящий из трех светоизлучающих элементов, осматривают каждый по отдельности. При необходимости группу удаляют по знаку «ножницы» на основании ленты. Удаление не влияет на работу системы.

Электрические параметры светодиодов

Первым делом заметим, что светодиод характеризуется тремя электрическими параметрами (световые характеристики мы рассматривать не будем):

1) падение напряжения, измеряемое в вольтах. Когда говорят 2-х вольтный или 3-х вольтный светодиод, то это имеется в виду данный параметр;

2) номинальный ток. Часто его значение приводится в справочниках в миллиамперах. 1 мА = 0,001 А;

3) мощность рассеяния – это мощность, которую способен рассеять (выделить в окружающую среду) полупроводниковый прибор не перегреваясь. Измеряется в ваттах. Значение данного параметра с высокой точностью можно определить самостоятельно, умножив ток на напряжение.

В большинстве случае достаточно знать два первых параметра, а то и вовсе только номинальный ток.

Условно я выделил два основных способа, с помощью которых можно с высокой долей вероятности узнать или определить указанные параметры. Первый способ – информационный. Это наиболее быстрый и простой способ. Одна он не всегда дает положительный результат. Второй способ, нам – электронщикам, более интересный. Я назвал его «электрический», так как ток и напряжение будут определяться с помощью мультиметра (тестера). Рассмотрим подробно оба варианта.

Как произвести точное тестирование на работоспособность?

Для более точного тестирования исправности светодиода, кроме мультиметра требуется дополнительный источник стабилизированного тока. Тестирование производится следующим образом:

1. Собирается схема из последовательного включения стабилизированного источника тока, светодиода и мультиметра (предел измерения тока в мультиметре устанавливается в 10 А).
2. В стабилизированном источнике тока выставляется номинальный ток светодиода, величина которого контролируется с помощью мультиметра.
3. Источник питания выключается.
4. Мультиметр подключается параллельно светодиоду (предел измерения напряжения в мультиметре устанавливается в 20 В).
5. После включения источника тока производится измерение рабочего напряжения на светодиоде.
6. По полученным данным и вольт амперной характеристике светодиода, приведенной в паспорте на прибор, производится проверка соответствия измеренных и паспортных значений тока и напряжения.
7. По результатам сравнения делается вывод об исправности светодиода и возможности его эксплуатации.

В зависимости от управления вращением двигателя схемы подключения магнитных пускателей бывают реверсивными и нереверсивными. Катушки пускателей рассчитаны на напряжение в 220 В или 380 В.

Владельцам автомобиля и водителям полезно уметь проверять на работоспособность составляющие элементы своего транспортного средства. Как проверить аккумулятор, можно узнать из этой статьи, а как генератор — научит другая.

При сравнении паспортных и измеренных основных характеристик светодиода необходимо учитывать:

• точности измерений тока и напряжения;
• тот факт, что вольт амперная характеристика данного типа светодиода отражает усредненную зависимость тока от напряжения.

Вольт амперная характеристика конкретного экземпляра светодиода может несколько отличаться от паспортной характеристики.

Выводы:

1. Перед монтажом светодиодов желательно произвести проверку их работоспособности.

2. При предварительной проверке исправности светодиодов можно использовать мультиметр.

3. Для тщательного тестирования светодиодов, особенно мощных, необходимо использовать схему, включающую мультиметр и источник стабилизированного тока.

Способы проверки светодиода

Как прозвонить мультиметром отдельный светодиод

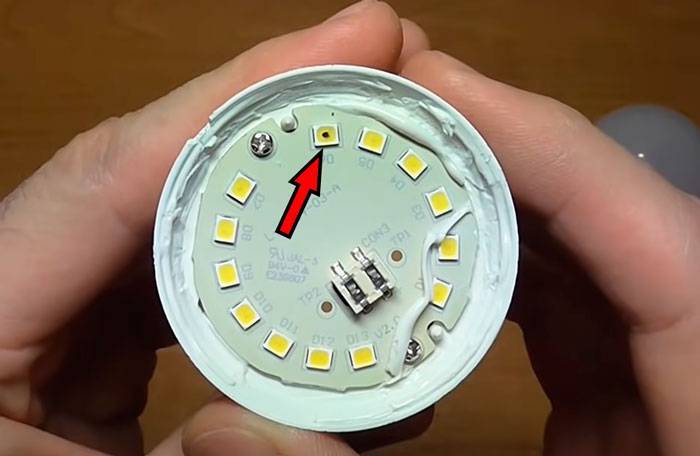

Иногда неисправный LED-элемент можно заметить невооруженным глазом: на нем будет черное пятно, указывающее, что он сгорел.

Сгоревший светодиод

Но если нерабочий LED нельзя определить по внешним признакам, чаще всего прибегают к помощи мультиметра.

Итак, как прозвонить светодиод при помощи мультиметра?

Самый простой и распространенный способ — проверить диод по свечению. Для начала нужно переключить мультиметр на режим проверки диодов. Здесь нужно быть аккуратнее: на большинстве мультиметров режим проверки диодов совмещен с режимом прозвонки. А если оба режима на устройстве вовсе отсутствуют, переключатель можно установить на 1 Ом. К катоду (минус) нужно прижать черный щуп, а к аноду (плюсу) — красный. Если LED исправен, он должен загореться. Если же он не светится, следует поменять щупы местами: возможно, дело в перепутанной полярности. Этот способ подходит только для проверки отдельных элементов, поэтому перед тем, как проверить светодиод тестером, потребуется предварительное выпаивание элемента из общей сети.

Проверка светодиода мультиметром

На некоторых мультиметрах можно найти отдельный разъем, который подходит и для прозвонки LED — элементов. Он подписан аббревиатурой PNP. Анод вставляется в отверстие, обозначенное буквой «С», а катод в отверстие «Е». Мультиметр предварительно переводится в режим прозвонки. Система определения исправности LED при этом не меняется.

Как проверить мультиметром инфракрасный светодиод

Инфракрасный диод можно встретить, например, в пульте от телевизора и камерах наблюдения. Основное его отличие от обычного LED — инфракрасное свечение, которое нельзя увидеть человеческим глазом.

Инфракрасный диод внешне мало чем отличается от обычного

Способ проверки такого светодиода в целом совпадает со способом проверки обычных, описанным выше, за одним лишь исключением. Так как инфракрасная часть светового спектра не видима для человека, то для проверки светимости придется воспользоваться камерой на смартфоне — через нее будет видно, светится источник света или нет.

Как проверить, не прибегая к выпаиванию

Если LED — элемент расположен на плате, проверить его обычными щупами не выйдет: они не поместятся в разъемы для транзисторов. Конечно, можно выпаять элемент, но это долго, требует определенных навыков и оборудования и в обычно попросту нецелесообразно. Как тогда проверить светодиод с помощью мультиметра, не выпаивая его?

Можно воспользоваться переходником для щупов: это несложное и недорогое устройство, которое можно приобрести в любом специализированном магазине. Переходники внешне похожи на металлические иглы. Они прикрепляются к щупам, и дальнейший процесс проверки элемента на работоспособность остается таким же, как предложенный раньше: нужно прижать переходники к ножкам, не забывая про расположение плюса и минуса, и отследить, засветится ли он, а также за показаниями на экране мультиметра.

Проверка светодиодной ленты

Мультиметры работают от напряжения в 9 вольт, чего вполне достаточно для прозвонки всех элементов в цепи. Если перевести тестер в режим измерения сопротивления, а затем подключить один из щупов к вводу первого элемента в цепи, а второй — к выходу последнего, не забывая про полярность, можно определить, есть ли неисправности в ленте. После этого щуп сдвигается к выходу следующего по очереди элемента. Если на экране появится значение напряжения, неравное нулю, то мультиметр подсоединен к последнему работающему элементу.

Как проверить SMD-светодиоды в фонарике

Простой способ проверить, есть ли на плате фонарика поврежденный диод — измерить сопротивление в схеме. Если на любом из параллельно соединенных SMD получится результат, примерно равный нулю, то как минимум один из них на плате нерабочий.

Светодиодный фонарик

Но, перед тем, как проверить исправность светодиодов в фонарике мультиметром, нужно вынуть из него плату. Это не всегда возможно. Иногда демонтаж платы повлечь значительные повреждения, поэтому нужно быть осторожнее. Если же плату можно извлечь без риска сломать устройство, то выпаивать элементы не придется. С помощью переходников можно приложить щупы мультиметра к ножкам. И здесь тоже не стоит забывать о расположении полюсов.

А вот починить такую плату самостоятельно, скорее всего, не выйдет из-за сложного устройства SMD- элементов: быстрее будет заменить ее аналогичной.

Проверка светодиодной ленты

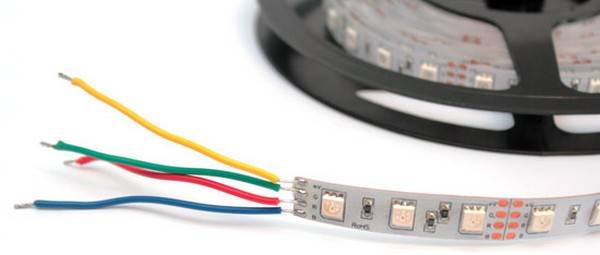

Светодиодная лента представляет собой источник света, состоящий из множества элементов. Они расположены равномерно по длине ленты и сгруппированы по три. Это позволяет разрезать светодиодную ленту на отрезки практически любой длины, не ухудшая при этом ее эксплуатационных свойств. Главное, чтобы разрез не приходился на середину группы из трех элементов.

Проверка ленты заключается в подаче тока на контакты питания. Если лента горит, она исправна. Если не горит вся лента, неисправность нужно искать в подводящих проводах. Для этого можно их прозвонить тестером. Можно для проверки целостности проводов измерить сопротивление мультиметром.

Если при включении питания в ленте не горят отдельные группы, проблема не в подводящих проводах, а в конкретном сегменте со светодиодами. В этом случае они проверяются по методике, описанной выше, а также проверяется резистор (он один на всю группу) на соответствие заданному значению сопротивления.

Проверка блока питания

Проверка значительно облегчается, если рядом есть источник соответствующего напряжения.

Чтобы понять рабочая светодиодная лента или нет, достаточно подать на нее требуемые 12-24-36В. Даже паять провода при этом не надо.

Два проводника подсоединяете к выходным клеммам блока, а их кончиками просто прикасаетесь к крайним медными площадками в начале ленты. Если свечение равномерное и не тусклое, то все исправно.

А вот когда ничего не загорается, то нужно искать причину. Самый главный помощник в этом – мультиметр.

В первую очередь проверьте, а выходит ли с блока питания необходимое напряжение? Может быть все дело именно в нем.

Проверять нужно между контактами «+V» и «-V».

Либо «+V» и «COM».

Если напряжение в норме (+ — 10%), то ищите по цепочке дальше.

Если нет мультиметра, можно провести проверку по косвенным признакам. Однако полагаться на них все же не стоит:

после подачи напряжения 220В на блоке должен загореться зеленый светодиод

если прислушаться, то любой источник питания в рабочем состоянии должен издавать слабый характерный шум

Когда этого нет, то можно предположить, что блок не исправен. После чего, все равно придется искать прибор для замера выходного напряжения и подтверждения своих догадок.
