Проверка лампочки с помощью тестера

Диагностика люминесцентной лампы

О том, как проверить люминесцентную лампу мультиметром несложно догадаться, если знать принцип работы этого прибора освещения. В каждом отдельном элементе устанавливаются с двух противоположных сторон спирали-электроды, с помощью которых осуществляется запуск тлеющего разряда внутри колбы. Выход люминесцентной лампы из строя происходит в момент перегорания нитей накаливания, поэтому, как и в случае с вольфрамовой нитью, достаточно измерить сопротивление между контактами, чтобы выяснить возможность дальнейшей эксплуатации изделия.

Для того чтобы проверить мультиметром люминесцентную лампу достаточно извлечь ее из держателя и замерить сопротивление между контактами с каждой стороны. При отсутствии звукового сигнала либо наличии бесконечно большого сопротивления можно констатировать неисправность осветительного прибора.

Многих владельцев мощных ртутных источников света интересует вопрос, как проверить лампу ДРЛ тестером. Наиболее часто возникает необходимость определения исправности ДРЛ 250 на 220 Вольт. Диагностическая операция осуществляется с помощью тестера, который также следует перевести в режим проверки резисторов, затем коснуться щупами выводов осветительного прибора. При отсутствии изменений в показаниях прибора лампу потребуется заменить.

Электрооборудование, свет, освещение. Как проверить лампу галогеновую

Как проверить люминесцентную лампу? – Diodnik

Со временем любые лампочки перегорают, это касается не только обычных ламп, но и светодиодных светильников или ламп дневного света. Если люминесцентная лампа перестала гореть, прежде всего ее необходимо проверить. Как это правильно сделать, читаем ниже.

Как проверить люминесцентную лампу?

Для теста выбран светильник Delux, который работал в течении нескольких лет, но нынче перестал зажигаться. Как раз подходит для подобных целей.

Первым делом необходимо снять рассеиватель и осмотреть люминесцентную трубку на наличия сильного почернения. По краям четко видны такие почернения, косвенно это говорит, что такая трубка вполне может быть уже вышедшей из строя.

Следующим этапом будет проверка целостности нитей накала. Включив мультиметр в режим проверки сопротивления поочередно необходимо проверить каждую нить.

Сопротивление нитей составляет 9,5 – 9,2 Ом, что означает, что обе нити накала еще целы.

Если хоть одна из них будет перегоревшей, тогда наш тестер покажет 1 (разрыв цепи). В таком случае люминесцентную трубку необходимо заменить новой.

Когда проверка лампы окончена, но она не светит, необходимо проверять или ремонтировать электронный балласт люминесцентной лампы. В данном случае проблема была в сильно окислившихся контактах люминесцентной трубки.

После зачистки контактов от окислов и установки трубки в корпус светильника лампа ожила. Можно сказать, что этому светильнику повезло.

Подробнее о том, как проверять электронный балласт и ремонтировать его, мы расскажем вам позже.

diodnik.com

Виды ламп | Electricdom.ru

Осветительные приборы составляют самую многочисленную группу электроприборов в каждом доме. Источники света являются важным элементом быта.

Лампы накаливания

Лампы накаливания относятся к классу тепловых источников света. Несмотря на внедрение более технологичных видов ламп, остаются одними из самых массовых и дешевых источников света, особенно в бытовом секторе.

Действие этих ламп основано на нагревании спирали проходящим через нее током до температуры 3000 градусов. Колбы ламп мощностью от 40 Вт и более наполнены инертными газами — аргоном или криптоном.

Бытовые лампы бывают мощностью 25 — 150 Ватт. Лампы мощностью до 60 Ватт с уменьшенным цоколем называются миньонами. Проверить исправность лампы можно тестером, спираль должна иметь определенное сопротивление.

У светильника с лампой накаливания возможно всего две неисправности:1. Перегорела лампа2. Отсутствует контакт в электропроводке, в результате чего на цоколь не подается напряжение.

Достоинства: Просты по конструкции, надежны, не имеют дополнительных устройств при включении, практически не зависят от температуры окружающей среды, мгновенно зажигаются.Недостатки: Имеют не очень большой срок службы, около 1000 часов.

Лампы люминесцентные

Люминесцентные лампы относятся к газоразрядным лампам низкого давления. Могут быть различной формы: прямые, трубчатые, фигурные и компактные (КЛЛ). Диаметр трубки не связан с мощностью лампы, которая может достигать до 200 Вт. Трубчатые лампы имеют двухштырьковые типы цоколей в зависимости от расстояния между штырьками: G-13 (расстояние — 13 мм) для ламп диаметром 40 мм и 26 мм и G-5 (расстояние — 5 мм) для ламп диаметром 16 мм.

Компактная люминесцентная лампа (КЛЛ) — люминесцентная лампа, которая имеет изогнутую форму колбы, что позволяет разместить ее в светильнике небольших размеров. Такие лампы могут иметь встроенный электронный дроссель (ЭПРА), могут быть разной формы и разной длины. Применяются либо в специальных типах светильников либо для замены ламп накаливания в обычных типах светильников (лампы мощностью до 20Вт, которые вкручиваются в резьбовой патрон или через адаптер).

Люминесцентные лампы требуют работы специального устройства — пускорегулирующего аппарата (дросселя). Большинство зарубежных ламп могут работать как с обычными (с дросселем), так и с электронными пускорегулирующими аппаратами (ЭПРА). Но некоторые из них предназначены только для одного вида ПРА.

Светильники с ЭПРА имеют следующие преимущества: лампа не мерцает, лучше зажигается, не шумит (шум от дросселя), легче по весу, экономит электроэнергию (потери мощности в ЭПРА намного ниже, чем в ПРА).

Меняя виды люминофора, можно изменять цветовые характеристики ламп. Буквы, входящие в наименование люминисцентных ламп, означают:Л — люминесцентная, Б — белая, ТБ — тепло-белая, Д — дневная, Ц — с улучшенной цветопередачей. Цифры 18, 20, 36, 40, 65, 80 обозначают номинальную мощность в ваттах. Например, ЛДЦ-18 —

Выявление неполадок и их устранение

Неисправность лампы дневного света выражается в:

  1. Полном отсутствии включения.
  2. Кратковременных мерцаниях лампы с дальнейшим включением.
  3. Продолжительном мерцании без дальнейшего включения.
  4. Гудении.
  5. Мерцании в режиме горения.

Это может неблаготворно сказаться на зрении человека, поэтому следует незамедлительно диагностировать поломку и приступить к ремонту светильника. Для этой цели понадобится мультиметр или тестер сопротивления.

Часто ЛЛ не горит из-за плохого контакта между штырьками лампы и контактами патрона. Держатели со временем изнашиваются и окисляются. Следует почистить их спиртосодержащей жидкостью, ластиком, мелкой шкуркой, а при необходимости подогнуть или заменить пластинки контактов для лучшего соприкосновения со штырьками. Следует помнить, что ЛДС не работает при температуре ниже –50 ˚С и при скачках напряжения более 7 %.

Целостность спиралей-электродов

Лампа не загорается. Проверяется при помощи мультиметра или индикатора на наличие сопротивления с мини-лампочкой. Переключатель устанавливают на измерение сопротивления – минимальный диапазон, щупами прикасаются к штырькам сначала с одной, потом с другой стороны. Неисправная спираль покажет нулевое сопротивление (нить порвалась). Целая нить покажет незначительное сопротивление – от 3 до 16 Ом. Если даже одна из спиралей покажет обрыв, лампа подлежит замене. Восстановить работоспособность с такой поломкой не получится.

Проверка целостности спиралей-электродов

Неисправности в электронном балласте

В лампах нового поколения используется электронная пускорегулирующая аппаратура (ЭПРА). Чтобы понять, исправен ли балласт, заменяют его на заведомо рабочий. Если светильник включился, это означает, что поломка была в нем. Старый балласт можно починить в домашних условиях. Сначала можно попробовать заменить предохранитель на аналогичный с таким же диаметром и плавкой вставкой. Если спиральные нити слабо светятся – пробит конденсатор между ними. Его нужно заменить на аналогичный, но с рабочим напряжением 2 кВ. В дешевых балластах ставят конденсаторы на 250–400 В, которые часто сгорают.

Устройство электронного балласта

Транзисторы могут перегореть из-за скачков напряжения. При работе сварочного агрегата или любой мощной техники ЛДС желательно выключать. Транзисторы можно взять из списанных балластов или подобрать по таблице. После замены любого элемента нужно проверить исправность светильника, вставив в него лампу мощностью 40 Вт.

Как проверить дроссель люминесцентного светильника

Признаки неисправности дросселя:

  • гудение светильника из-за дребезжания пластин;
  • лампа зажигается нормально, потом темнеет по краям и гаснет;
  • перегрев ЛДС;
  • после включения внутри колбы бегают змейки;
  • сильное мерцание.

Проверка дросселя

Для проверки дросселя на исправность из светильника вынимают стартер и замыкают накоротко контакты в его патроне. Вынимают лампу и закорачивают контакты в патронах с обеих сторон. Мультиметр устанавливается в режим измерения сопротивления, щупы присоединяются к контактам в патроне лампы. Обрыв обмотки покажет бесконечное сопротивление, а межвитковое замыкание – значение (стрелка) около нуля.

Как проверить стартер

Если при включении ЛДС мерцает, но не загорается, – неисправен стартер. Отдельно от светильника прозвонить стартер мультиметром не удастся, так как без напряжения его контакты разомкнуты. Схема проверки данного элемента включает в себя лампочку 60 Вт и стартер, подключенные последовательно к сети 220 В.

Схема проверки стартера

Как проверить емкость конденсатора тестером

Неисправный конденсатор, находящийся между проводами сети питания, снижает КПД светильника до 40%. В рабочем состоянии КПД составляет 90%, что более экономично. Для ЛЛ до 40 Вт подойдет конденсатор емкостью 4,5 мкФ. Слишком низкая емкость снижает КПД, высокая – вызовет мерцание. Исправность конденсатора проверяют мультиметром с соответствующей функцией.

Инфракрасные СД

Наверняка у каждого человека в квартире имеется как минимум один пульт дистанционного управления. Рано или поздно приходит день, когда пульт перестает выполнять свои функции (передача сигнала в фотоприемник). После проверки батареек наиболее вероятной причиной повреждения может стать неисправный светодиод.

Протестировать инфракрасный LED можно следующим образом. Поверните дистанционный пульт СД в сторону фотоаппарата. Для этого подойдет любой гаджет с фотокамерой. Инфракрасное излучение невозможно увидеть, но при использовании этих устройств ситуация в корне поменяется. В случае работоспособности светодиода на экране появится кратковременное свечение фиолетового оттенка.

Еще один тестер светодиодов, главным элементом которого является инфракрасный фотодиод – осциллограф. При попадании инфракрасного излучения на поверхность фотоэлемента на его выходе создается напряжение. Для проверки СД его необходимо подсоединить к открытому входу осциллографа. Затем следует направлять его излучение на чувствительную зону фотодиода.

Проверка стартера

Проверка светильников с ЛДС заключается в контроле целостности вольфрамовых спиралей, расположенных непосредственно в колбах ламп, а также в контроле работоспособности дросселей и стартеров.

После вскрытия корпуса светильника, лампы надо проверить на наличие почернений у концов колб. Если почернения есть, то в схеме светильника, скорее всего, имеется какая-то неисправность, и, если ее не устранить, то лампы отработают очень недолго.

При отсутствии «признаков жизни» в светильнике следует проверить в первую очередь стартер. Он выходит из строя чаще всего, так как его элементы работают механически в условиях многократно изменяющейся температуры. Разобрав корпус стартера, необходимо осмотреть конденсатор и лампу:

  • конденсатор не должен быть вздутым или взорвавшимся, что может быть следствием наличия скачков большого напряжения в сети;
  • лампа не должна быть сильно почерневшей;
  • далее конденсатор можно проверить с помощью универсального тестера – мультиметра.

Чтобы проверить ЛДС, мультиметр переводится в режим омметра с наибольшим возможным пределом измерения сопротивления. При проведении измерений между выводами конденсатора сопротивление должно быть бесконечным.

Если при измерении будет зафиксировано сопротивление менее 2 МОм, то, скорее всего конденсатор имеет недопустимый ток утечки. Но эти признаки, указывающие на неисправность, могут и не выявиться. Очень часто в домашних условиях проверить стартер можно только, установив его в заведомо исправный светильник.

В любом случае, если выяснится, что причиной отказа в работе светильника является стартер, его необходимо заменить.

Правила безопасной прозвонки с использованием мультиметра

прозвонка сетевого кабеля мультиметром

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений.
При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием

В противном случае при проведении работ прибор просто сгорит.
Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.. При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы

После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях

При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.

Проверяем нет ли короткого замыкания между жилами кабеля. Если на индикаторе «1» и нет звукового сигнала, значит все в порядке, иначе — короткое замыкание.

В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания

Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно

Прозваниваем жилы кабеля. Есть звуковой сигнал — все хорошо, иначе — жила повреждена.

Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе

При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника

Тестирование энергосберегающей лампы мультиметром

У такой лампы может перегореть:

  • спираль накаливания;
  • балластная схема.

Что конкретно произошло — понять можно, но лишь разобрав устройство. Взяв в руки лампу, можно заметить в её нижней части маленькую выемку. На фотографии она отмечена стрелочками

Осторожно, стараясь не поломать корпус лампы, в эту впадинку нужно поместить жало отвёртки либо лезвие ножа. После чего корпус слегка нужно приподнять. Главное, делать всё аккуратно, чтобы не разбить колбу

Главное, делать всё аккуратно, чтобы не разбить колбу.

Разобрав устройство, можно увидеть, что все провода внутри просто переплетены друг с другом, не имея никакого термического соединения. Внутри видна плата круглой формы, имеющая потемнение из-за перегрузки. На краях платы установлены штыки в форме квадратов. Это своего рода клеммы. К ним подводятся провода электропитания. Провода просто намотаны на эти клеммы.

Как только провода будут раскручены, каждую из спиралей нужно прозвонить мультиметром. Это позволит определить, какая из них перегорела.

Определившись с тем, что именно сломалось в лампе, мы смело можем заменить вышедшую из строя спираль на рабочую.

Внешнее устройство

Мультиметры также еще называют тестерами или мультитестерами, так как они позволяют измерить несколько разных параметров и характеристик. Но говоря «тестер» обычно имеют в виду прибор со стрелочным индикатором. Пользуются им нечасто, так как приходится значения высчитывать по шкале, учитывая при этом выставленный порог измерительной шкалы.

Просто посмотреть на экран проще чем высчитывать показания по шкале

При использовании цифрового прибора с жидкокристаллическим табло этих проблем нет — результат выдается готовый. Именно поэтому, в основном, все пользуются мультиметрами. До того, как узнать как пользоваться мультиметром, разберемся в его строении. Это позволит быстрее освоить навыки работы с этим измерительным прибором.

Общее строение и назначение разъемов

Цифровой мультиметр — небольшой прибор, размером меньше половины тетрадного листа. Весит он 200-300 граммов. В верхней части находится дисплей, на котором отображаются показания измерений. В центральной части корпуса расположен переключатель, при помощи которого задается характер измерений и их пределы. В нижней части корпуса находятся разъемы (гнезда) для подключения щупов. Располагаться они могут внизу справа или вдоль нижней кромки корпуса. Также в комплекте к тестеру идут два измерительных щупа — черный и красный.

Внешний вид мультиметра

Чаще всего разъемов три. Нижний подписан обычно «COM» — общий. Сюда всегда подключается черный щуп. Два других предназначены для подсоединения красного щупа. Верхнее гнездо используется только в одном случае: при измерении постоянного тока, величина которого более 200 мА. Все остальные измерения мультиметром проводятся когда второй щуп стоит в среднем положении.

Есть модели, в которых измерительных гнезд четыре (на фото слева). В этом случае есть отдельно гнезда для измерения силы тока до 200 мА, отдельно — для тока от 200 мА до 10 А (цифры могут меняться в зависимости от модели, но смысл остается тот же). Для сопротивления и напряжения есть собственное гнездо. Все гнезда подписаны, разобраться не очень сложно.

Режимы и пределы измерений

Для того чтобы понять, как пользоваться мультиметром, надо внимательно рассмотреть переключатель режимов, рассмотреть где и какие обозначения, режимы.

Переключатель режимов работы мультиметра

Количество и положение режимов зависит от модели, но в большинстве из них присутствуют:

  • Положение OFF — выключение прибора.
  • ACV — для измерения переменного напряжения. В некоторых моделях может стоять буква V и волна под ней.
  • DCA — для постоянного тока до 200 мА. Может обозначаться латинской A и ровной чертой под ней.
  • 10 А —  для постоянного тока от 200 мА до 10 А (в некоторых моделях эти цифры могут быть другими).
  • HFE — для проверки коэффициента усиления транзисторов. Этот режим есть далеко не во всех моделях.
  • Изображение диода или мегафона — гнездо для прозвонки проводов и проверки диодов.
  • Ω — измерение сопротивлений.
  • DCV — постоянного напряжения. Может стоять буква V с ровной чертой снизу.

Это все основные режимы. Как видите, в большинстве из них есть несколько положений. Эти положения определяют верхний предел измерений.

Определяем характеристики диодов

Соберите простейшую схему для снятия характеристик светодиода. Она на столько проста, что можно это сделать, не используя паяльник.

Давайте сначала рассмотрим, как узнать мультиметром на сколько вольт наш светодиод, с помощью такого пробника. Для этого внимательно следуйте инструкции:

Соберите схему. В разрыв цепи (на схеме «mA») установите мультиметр в режиме измерения тока. Переведите потенциометр в положение максимального сопротивления. Плавно убавляйте его, следите за свечением диода и ростом тока

Узнаём номинальный ток: как только увеличение яркости прекратится, обратите внимание на показания амперметра. Обычно это порядка 20мА для 3-х, 5-ти и 10-ти мм светодиодов

После выхода диода на номинальный ток яркость свечения почти не изменяется. Узнаём напряжение светодиода: подключите вольтметр к выводам LED. Если у вас один измерительный прибор, тогда исключите из неё амперметр и в цепь подключите тестер в режиме измерения напряжения параллельно диоду. Подключите питание, снимите показания напряжения (см. подключение «V» на схеме). Теперь вы знаете на сколько вольт ваш светодиод. Как узнать мощность светодиода мультиметром с помощью этой схемы? Вы уже сняли все показания для определения мощности, нужно всего лишь умножить миллиамперы на Вольты, и вы получите мощность, выраженную в милливаттах.

Однако на глаз определить изменение яркости и вывести светодиод на номинальный режим крайне сложно, нужно иметь большой опыт. Упростим процесс.

Таблицы в помощь

Чтобы уменьшить вероятность сжигания диода определите по внешнему виду на какой из типов светодиодов он похож. Для этого есть справочники и сравнительные таблицы, ориентируйтесь на справочный номинальный ток, когда проводите процесс снятия характеристик.

Если вы видите, что на номинальном значении он явно не выдает полного светового потока, попробуйте кратковременно превысить ток и посмотрите продолжает ли также быстро как ток нарастать и яркость. Следите за нагревом LED’а. Если вы подали слишком большую мощность – диод начнет усиленно греться. Условно нормальной будет температура при которой держать руку на диоде нельзя, но при касании ожога он не оставляет (70-75°C).

Чтобы понять причины и следствия проделывания данной процедуры ознакомьтесь со статьёй о ВАХ диода.

После всей проделанной работы проверьте себя еще раз – сравните показания приборов с табличными значениями светодиодов, подберите ближайшие подходящие по параметрам и откорректируйте сопротивление цепи. Так вы гарантированно определите напряжение, ток и мощность LED.

В качестве питания схемы подойдет батарейка крона 9В или аккумулятор 12В, кроме этого вы определите общее сопротивление для подключения светодиода к такому источнику питания – измерьте сопротивления резистора и потенциометра в этом положении.

Проверить диод очень просто, однако на практике бывают разные ситуации, поэтому возникает много вопросов, особенно у новичков. Опытный электронщик по внешнему виду определит параметры большинства светодиодов, а в ряде случае и их исправность.

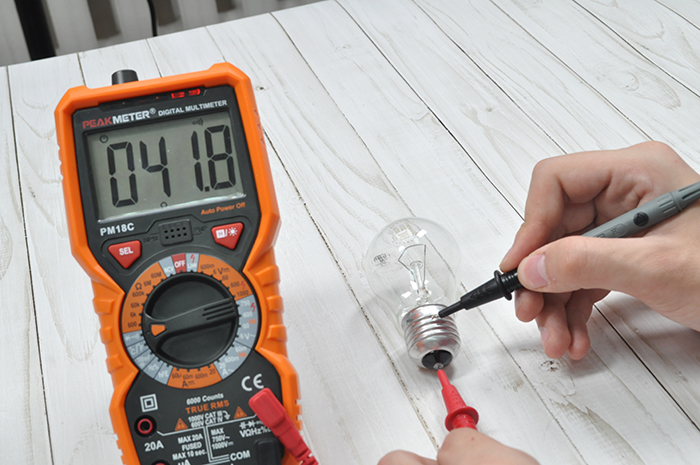

Проверяем лампу накаливания

Лампы накаливания на 220 В работают в сетях переменного тока, поэтому полярность при их прозвонке не важна.

Проверяем в режиме прозвонки

Один из щупов замыкаем на центральный контакт. Второй — на корпус цоколя сбоку, где у цоколя резьба. Если лампа рабочая, прозвучит звуковой сигнал, а дисплей отобразит сопротивление. Как правило, нижний предел составляет около 3 Ом, верхний — порядка 200 Ом.

Проверяем в режиме измерения сопротивления

Прозвонка в режиме замера сопротивления поможет не только диагностировать работоспособность лампочки, но и приблизительно определить потребляемый ток, что выведет на потребление. Это может быть полезно, когда о мощности лампы можно только догадываться по причине утраты маркировки.

Следует помнить, что неплотный контакт щупов с цоколем повышает сопротивление. Поэтому, при сомнениях, мощность лампы скорее ниже, а не выше. Для измерения сопротивления лампы переводим селектор мультиметра в сектор измерения сопротивления. Ставим на 200 Ом. Приведённая ниже таблица справедлива для ламп с номинальным напряжением 220 В и цоколями E27 или E14.

Сопротивление, Ом15090-10060-6545-4035-3025-28
Мощность, Вт25406075100150

Если при измерении единица на дисплее прибора не меняется на другое число — лампа неисправна, внутри обрыв.
