Как пробурить скважину своими руками: бурим самостоятельно

Подбор места для скважины на дачном участке

От правильного места выбора под скважину, зависит в дальнейшем, стоимость ее обслуживания, эксплуатации и количество финансов, затраченных на работу. Хотя формула в общем-то проста: чем ближе водоносный слой, тем меньше глубина скважины.

Для правильно подбора места под скважину чаще всего используется метод предварительного бурения, когда в предполагаемом месте размещения делаются углубления на 6-10 метров. После определения мест с залеганием воды, место для бурения необходимо подобрать с учетом других параметров:

Рядом не должны проходить различные коммуникации и линии ЛЭП;
Должны быть предусмотрены пути подъезда техники к колодцу (необязательно дорога, в случае чрезвычайной ситуации грядками и цветниками можно пренебречь для заезда спецтехники);
Для снижения затрат эксплуатации, желательно делать скважину поближе к дому;
Желательно разместить ее на самой высокой точке рельефа участка. Поскольку в случае подтопления или долгих проливных дождей это убережет от попадания грязи внутрь.

Важные обстоятельства

Суффозионные проседания почвы

Первое: массовый неконтролируемый забор безнапорных вод может привести к т. наз. суффозии грунта, вследствие которой внезапно и непредсказуемо возникают его провалы, см. рис.

Второе: критическая глубина самостоятельного бурения на равнинной местности в РФ составляет 20 м. Глубже – стоимость заказной скважины под ключ оказывается меньше прямых и косвенных затрат на «самобур». Вдобавок вероятность неудачи приближается к 100%

Третье: срок эксплуатации скважины сильно зависит от регулярности водозабора из нее. Если брать воды понемногу по мере расходования, то скважина на песок прослужит около 15 лет, а на известняк до 50 лет и более. Если же периодически выкачивать все сразу или, наоборот, брать эпизодически, то скважина иссякнет через 3-7 лет. Ремонт же и повторная раскачка скважины дело настолько сложное и дорогое, что проще забурить новую. Если вас это обстоятельство удивляет, учтите – ремонтируют-то не трубу в земле, а водоносный пласт.

Исходя из этого, уже можно посоветовать: обнаружив безнапорную воду не глубже 12-15 м, не торопитесь радоваться, лучше пробуриться еще насколько возможно, чтобы выйти на известняк. А лучше всего не полениться и произвести разведочное бурение скважиной-иглой, см. далее. Сделать скважину-иглу возможно буквально за выходные, сложного и дорогого оборудования не требуется. И она же может быть временным источником водоснабжения, пока вы не определитесь по времени, деньгам и пр. с постоянным.

Колодец или скважина?

То, что копка колодца неизмеримо более тяжкий, сложный и опасный труд, чем бурение скважины, известно, как и то, что правильно обустроенный колодец ремонтопригоден. Но есть между ними еще и принципиальная разница. Воду из колодца вычерпывают, сколько земля даст, т.е. сколько из пласта натечет. А действие скважины подобно отбору крови из вены донора. Именно поэтому срок службы скважин ограничен и они способны катастрофически изменить геологию местности. Колодец же способен давать воду десятилетия и столетия, а пробитый в скальном грунте – тысячелетия, никак не влияя на местную экологию и геологию. Поэтому частные скважины на воду бурят, имея в виду в дальнейшем либо построить коллективный артезианский водопровод (артезианские скважины долговечны и экологически безопасны), либо, собравшись с духом и средствами, выкопать колодец. Систему водоснабжения дома при этом строят капитально, т.к. ей в общем лишь бы напор был, кроме некоторых нюансов, см. далее. А брошенную скважину тампонируют бетонным раствором и землю вокруг нее возвращают на хозяйство.

Общие сведения о гидробурении

Гидрогеологи обозначают три водоносных интервала – глубиной от поверхности 12 метров, 13–50 метров и свыше 51 метра. Очевидно, что бурение скважины своими руками доступно лишь в пределах первого водоносного уровня. А с применением специальных устройств и в лёгком грунте вручную можно осилить ещё и второй уровень, но третий – доступен лишь самоходным установкам гидробурения. Чтобы бурить такой установкой, требуется пройти курс обучения и стать профессионалом.

Горизонт 0–12

На горизонтах самого верхнего уровня водозаборные сооружения выполняют, как правило, в виде «Абиссинского колодца» – название по местности в Эфиопии, ставшей родоначальником способа извлечения воды из недр. Бурение скважин под воду в верхнем слое чревато тем, что зачастую верховодка имеет бурый оттенок, поскольку включает загрязнения, привнесённые с земной поверхности. Для полива такую промводу использовать можно, но желательно пробурить скважину глубже, до чистой водички. Дебет скважины верхнего уровня не превышает 25 кубометров за сутки, у этого водозабора есть ряд преимуществ:

конструкция несложная и сложностей с монтажом не возникает;
применяются недорогие материалы, что обусловливает невысокую стоимость работ;
не требуется оформление разрешения на водопользование;
отсутствие избытка солей в водозаборе;
пробурить скважину можно в условиях ограниченного пространства.

Недостатки этого вида водозабора уже обозначались выше: это близость поверхности со всеми её негативами. А также и то, что не всякий грунт позволит пробить его своими руками и без специального оборудования на 10 метров.

https://youtube.com/watch?v=xm83C0ba_OM

Горизонт 13–50

Для добычи с этого горизонта при определённых условиях можно пробурить скважину под воду своими руками. Это уровень средней глубины и зачастую он состоит преимущественно из песка, потому и скважины на воду этого уровня называют ещё песчаными. Водичка здесь кристально чистая, но чтобы добраться до неё с помощью самодельного оборудования, потребуется изрядно потрудиться. Посредством песчаной скважины можно обеспечить водозабор производительностью 20 кубометров за сутки. Если грунты в месте строительства водозабора позволяют выполнять пробуривание скважин на воду, то преимуществами таких конструкций являются:

отсутствие сложностей при осуществлении проекта;
умеренные расходы на требуемые материалы и инструмент;
не требуется оформление разрешений надзорных учреждений;
доступность выполнения работ по строительству скважины на воду своими руками.

К неблагоприятным моментам эксплуатации песчаных скважин можно отнести необходимость в обеспечении постоянного их дебита, хотя, в зависимости от условий пользования, это может обернуться и плюсом. В зависимости от качества добываемого ресурса может потребоваться установка фильтров для поглощения нежелательных химических соединений.

Горизонт 51–200

На такой глубине залегают артезианские воды, то есть, заключённые и среди водоупорных пород и сжатые их давлением. На этот горизонт поверхностные загрязнения проникнуть не могут. Скважины на воду с этого уровня называют артезианскими и часто под воздействием давления горных пластов они фонтанируют.

Очевидно, что бурение водяных скважин такой протяжённости осуществимо только с применением специальной техники и при соблюдении технологии производства работ, поскольку водоносный пласт находится под давлением. Тем не менее на некоторых участках приходится делать водозабор и с таких глубоких горизонтов просто потому, что в верхних слоях её нет. Важными преимуществами таких водозаборов, помимо высокого качества, являются возможность обеспечения водой сразу нескольких объектов водопользования и необязательность установки водяного насоса.

Чтобы пользоваться артезианской водой, потребуется оформить разрешение на спецводопользование и привлечь профессиональную бригаду с соответствующим оборудованием, а это стоит немалых денег. Кроме того, потребуется умягчение этой водички, потому как в её составе содержится много растворённых минералов.

О способах устройства скважин

Скважину для добычи воды можно соорудить по-разному. Как сделать скважину на даче своими руками и конкретный ее вид зависит от того, насколько глубоко залегает водоносный слой.

Гидрогеологи выделяют три диапазона:

до 12 м;
от 12 до 50 м;
от 50 до 200м.

До 12 м

На поверхностных водоносных горизонтах в большинстве случаев сооружают абиссинский колодец (скважина-игла)

Важно отметить, что часто над этим горизонтом может располагаться «верховодка» — водоносный слой с большим количеством загрязнений, поступающих с поверхности земли. Воду из него употреблять нельзя. Скважина должна пройти сквозь верховодку и достичь водоносного слоя с приемлемым качеством воды

Делается абиссинский колодец довольно просто:

Скважина должна пройти сквозь верховодку и достичь водоносного слоя с приемлемым качеством воды. Делается абиссинский колодец довольно просто:

Начинаем с устройства неглубокой скважины. Как пробурить скважину своими руками знают многие. Нужны две вещи: энтузиазм и садовый бур. Диаметр скважины может быть небольшим, сойдет и 40 мм. Вместо садового бура можно воспользоваться ледобуром, сняв его с воротка и закрепив на наращиваемой штанге. Бурение ведут до тех пор, пока извлекаемый грунт не будет иметь жижеобразную консистенцию. Это значит, что вы добрались до плывуна.
Далее в скважину опускают трубу диаметром 1 – 1,5 дюйма с коническим наконечником (или заостренным концом) и фильтром в самой нижней части. Фильтр делается так: на участке трубы длиной 80 – 100 см просверливают множество отверстий, затем на этот отрезок наваривают покупную сеточку или наматывают проволоку с просветом между витками в 1 мм.
Заполнив трубу водой, ее начинают забивать в плывун, прокалывая его, как иглой.
Как только вода из трубы резко уйдет вниз, погружение прекращают. Теперь скважину необходимо промыть чистой водой, после чего ею можно будет пользоваться.

Часто вода в трубе после прокола стоит достаточно высоко, чтобы ее можно было выкачать с помощью поверхностного насоса. Если же она оказывается глубже 8-ми метров, придется поступить одним из двух способов:

вырыть обычный колодец и добывать воду с помощью ведра и ворота;
построить скважину большего диаметра с обсадной трубой, в которой можно будет установить погружной насос.

Производительность абиссинского колодца обычно составляет 1 – 1,5 куб. м/ч.

От 50 до 200 м

Для этих глубин характерным является водоносный слой, образованный известняком. Скважина на известняке называется артезианской. Она обладает несколькими преимуществами:

содержит кристально чистую воду;
имеет высокую производительность на уровне 10 куб.м/ч;
может эксплуатироваться более 50 лет.

Этот вариант можно было бы считать идеальным, если бы не два обстоятельства:

артезианскую скважину могут построить только квалифицированные специалисты, располагающие специальным оборудованием;
сооружение такого объекта обходится довольно дорого.

Несмотря на то, что устройство скважины на даче своими руками в данном случае невозможно, сбрасывать со счетов этот вариант не следует. Дебет артезианской скважины легко покроет потребности нескольких участков, поэтому очень часто жильцы целой улицы скидываются на ее сооружение. В результате все получают качественную воду за вполне доступную стоимость.

От 12 до 50 м

Средние глубины – царство водоносного песка. Вода здесь достаточно чистая, но добраться до нее с помощью одной только лопаты или заостренной трубы не получится. Тем не менее, желание построить скважину на песок своими силами — вполне осуществимо. Понадобится специальное оснащение и более глубокие знания технологии бурения скважин на воду своими руками. Именно о песчаных скважинах пойдет дальше речь.

Каждый из источников водозабора располагается на определенных водоносных слоях

Как пробурить скважину своими руками: этапы работ

Работы по изготовлению скважин для домашнего водоснабжения подразделяются на несколько основных этапов:

Для раскачивания источника, требуется установить насос центробежного типа, предварительно поместив его трубу на всю глубину скважины. Для насоса целесообразно соорудить подставку, а с обратной его стороны подсоединить выходную трубу, которая будет запитывать весь дом;
далее занимаемся подготовкой траншей под трубопроводы, когда все выполнено укладываем их на одинаковом уровне, чтобы не создавать, сбоя напора. В конце заводим трубы в дом, и оттуда делаем разветвления конструкций в нужные помещения. На данном этапе монтаж скважины и проведение водоснабжения в дом своими руками считается оконченным.

Обратите внимание, только при правильном обустройстве, с учетом всех характеристик автономный источник будет предоставлять в пользование хорошую чистую воду

Какой способ бурения выбрать

Среди доступных способов пробурить ствол на воду своими руками наиболее привлекательны три:

Устройство абиссинского колодца

Такие водозаборы часто устраивают внутри дома, его достаточно просто можно пробить своими руками до верховодного слоя или первого песчаного горизонта. Одним из преимуществ такого водозабора является возможность эксплуатации при отсутствии на участке электроэнергии, поскольку добыча живительной влаги производится при помощи ручного насоса.

Бурение скважины вручную ударно – канатным способом

Сущность способа состоит в том, что ударник поднимают и бросают несколько раз. При этом он разрушает грунт и наполняется продуктами бурения. После 7 – 10 ударов инструмент поднимают на поверхность, чтобы очистить от грунта. Конструкция ударного устройства подбирается исходя из характера проходимых слоев. Это может быть гладкая труба для глинистых отложений или устройство с желонкой, предотвращающей высыпание рыхлого грунта из ударника.

В арсенале бурильщиков имеются до 12 различных по конструкции таких устройств. Каждая имеет свое назначение и применяемость.

Определить в первом приближении, какой нужен инструмент, чтобы бурить скважину в конкретном месте можно изучив гидрогеологическую карту местности производства работ, на которой обозначены характеристики грунтов.

Не лишним будет уточнить интересующие вопросы у соседей, которые уже на своих участках (если таковые имеются).

Следует отметить, что ударно – канатный способ, по сути, наименее производительный. Однако простая технология исполнения позволяет пробурить скважину своими руками без больших проблем. Преимуществом метода является облегченная раскачка ствола по окончании бурения. Для этого понадобится всего несколько часов слива воды до получения прозрачной влаги.

Оборудование для таких работ можно взять в аренду в широкой комплектации инструмента.

Шнековое бурение скважины своими руками

Сущность метода заключается во ввинчивании специального инструмента – шнека – в грунт с одновременной выемкой разрушенной породы. Измельчение грунта происходит под воздействием шнековой головки, которая, в зависимости от характера грунтов, может быть из просто закаленной стали, с твердосплавными напайками или алмазными коронками для прохождения скальных пород.

Характерной особенностью процесса является извлечение на поверхность только примерно 60 % объема удаляемого грунта. Остальное «вбивается» в стенку шурфа, способствуя ее упрочнению.

Проблемный грунт для такого способа бурения – пески-плывуны. Для проходки такого слоя применяется одновременная обсадка в процессе бурения.

Пробурить скважину ручным способом можно до глубины 15 – 17 метров, для более глубоких шурфов применяются приводные механизмы, облегчающие работу.

Станок рис.8 позволяет бурить скважину на глубину до 50 метров своими руками с достаточно высокой производительностью.

Бурение ствола может производиться как с промывкой, та и без нее.

Рассматривать другие способы проходки водяных скважин нет необходимости, они являются технически сложными как по технологии, так и по оборудованию и требуют специальных навыков для бурения своими руками.

Выбирая способ бурения, нужно учитывать:

назначение строящегося водозабора;
качество живительной влаги, которая будет получена из скважины;
предполагаемый состав грунтов, которые придется пройти в процессе бурения;
возможность аренды оборудования для производства работ в регионе их выполнения.

Выбор места для бурения скважины

Задача из самых ответственных. Удачно выбрать место – значит затратить минимальной количество сил и средств для выполнения поставленной задачи. В поисках места для скважины нужно учитывать такие обстоятельства;

расстояние от фундамента дом до водозабора должно быть не менее 10 метров;
расстояние до ближайшего туалета не может составлять менее 50 метров;
такая же дистанция нужна между водозабором и хозяйственными постройками для содержания домашних животных или бани.

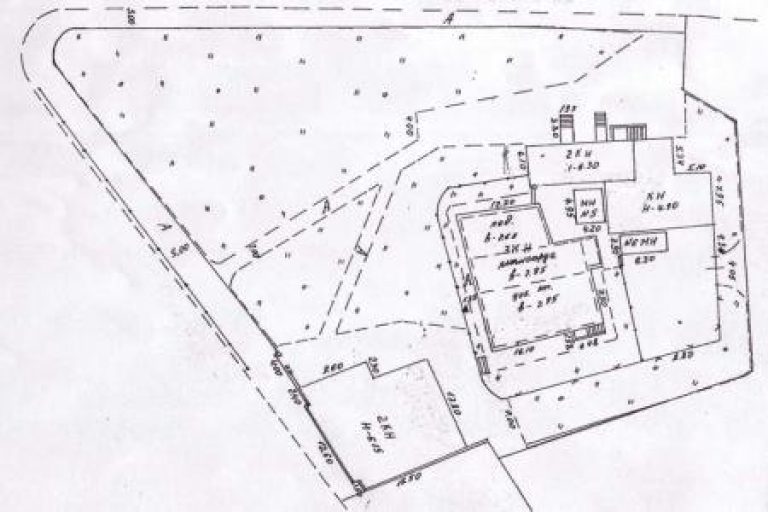

Становится очевидным, что первым шагом в освоении участка будет составление ситуационного плана на его территории. Тем более, что такой документ обязателен при получении разрешения на бурение скважины. Если размеры надела не позволяют разместить все объекты жизнеобеспечения в требуемом порядке, придется предусмотреть специальные изолирующие устройства – септики, расположив их в соответствии с требованиями санитарии.

Бурение скважины вручную не предполагает ее большой глубины. Обычно расчет делается на нахождение воды в пределах не более 30 метров от поверхности. Дальнейшее прохождение ствола связано с большими трудозатратами и малопроизводительно. Тем более, что на таких глубинах возможны выходы на тяжелые грунты.

Некоторые нюансы

Пробуренной скважине желательно пройти раскачку, при которой вода заливается в зазор между скважиной и обсадной трубой и откачивается из трубы. Возможен вариант закачки через трубу и выкачивания между трубой и грунтом, но при этом способе можно нарушить водоносный слой.
Далее необходимо ежедневное откачивание всего объема воды из скважины для повышения дебета и увеличения прозрачности воды.
Для эксплуатации скважины необходимо использовать фильтр. Оптимально будет крепление фильтра непосредственно к входному патрубку насоса.
Срок эксплуатации скважины зависит от регулярности водозабора и количества откачиваемой воды.

Как оборудовать пробитую скважину

Пробить/пробурить скважину недостаточно. Надо еще воду поднять, а это — совсем другая история. Если хотите сделать водоснабжение постоянным, с нормальным давлением, чтобы можно было подключать бытовую технику, вам понадобится .

Для сезонного водоснабжения на даче обойтись можно более скромным набором:

вибрационный насос;
обратный клапан, который устанавливается перед насосом;
емкость для воды;
поливочный шланг;
краны и т.д.

Обратите внимание, что обратный клапан устанавливается перед насосом, а не на конце шланга, погруженного в скважину. Просто так этот самый шланг при заморозках не разорвет

Еще один плюс такого устройства — проще демонтировать на зиму.

Еще один совет: скважину надо чем-то закрыть. В домах постоянного проживания делают кессон — бетонный или пластиковый бункер, который находится ниже глубины промерзания. В нем ставят все оборудование. При использовании воды только периодически кессон — слишком дорогое удовольствие. Но закрыть скважину чем-то надо. Во-первых в нее может упасть какая-то живность, что никак не обрадует вас. Во-вторых, «добрые»соседи могут что-то уронить. Более бюджетный выход — построить . Еще более дешевый вариант — выкопать приямок, оббить его доской, сделать дощатую крышку. Ключевой момент: все это должно запираться на замок.

Является первоочередным необходимым устройством, особенно в отсутствии водопровода. Освоение надела и строительство дома без воды невозможно по определению. Однако эта процедура стоит довольно дорого, поэтому ручное бурение скважин на воду становится все более популярным и востребованным процессом.

Прежде всего, нужно определиться какую скважину пробурить и для чего она нужна. Возможные варианты:

бурение на верховодку своими руками для удовлетворения технических потребностей участка и строительства дома;
пробурить ствол до второго песчаного водоносного слоя с целью получения достаточно чистой питьевой воды, которую можно употреблять в пищу после достаточно несложной очистки фильтрующей системой, такие водозаборы полагается сертифицировать и регистрировать в соответствии с законом о недрах. Процесс вполне доступен для выполнения своими руками;

пробурить ствол до артезианского водоносного слоя. Нужно заметить, что такую весьма проблематично. Кроме высокой трудоемкости процесса, технология бурения требует специального оборудования, знаний и навыков. В соответствии с законом о недрах, на нее нужно получить специальное разрешение, обустройство санитарно – охранной зоны потребует приобретения специального участка площадью порядка 40 соток. Только оформление лицензии будет стоить 70 – 500 тысяч рублей. Имеет смысл заниматься таким устройством только в кооперации с другими жителями поселки или улицы.

Пробивка скважины ударно-канатным методом

Такой метод добычи воды – самый распространенный. Из бревен средней толщины сооружается буровая вышка, вершина которой должна располагаться прямо над будущей горловиной скважины.

Выкапывается яма размером 1,5 х 1,5 метров с глубиной около 2 метров. Желательно стенки обшить досками, чтобы не осыпалась земля.

Обсадная труба должна быть стальной без боковых швов, толщиной стенки не менее 5 мм. В нижней ее части по окружности приваривается конус диаметром на 4-5 см больше диаметра трубы.

В верхней части на трубе накатывается резьба, чтобы можно было в дальнейшем соединить ее с другими кусками труб посредством муфты.

Труба устанавливается вертикально с помощью отвеса в яму, закрепляется не намертво, но так чтобы не качалась. В нее опускается желонка, привязанная крепким пеньковым канатом толщиной не менее 20 мм или стальным тросом диаметром не менее 10 мм, и начинается собственно пробивка скважины.

Поднимая желонку на высоту до одного метра, опускать ее вниз в свободное падение. Грунт, набивающийся в середину, надо периодически вытряхивать, поднимая приспособление наверх с помощью лебедки.

Чем больше вес желонки, тем быстрее можно добраться до водоносного слоя. Обычно весит она в пределах 50 кг. Длина ее должна быть не больше 2-х метров.

Наполнять желонку грунтом надо примерно на 2/3 длины, так как при чрезмерной нагрузке, содержимое может засорить пространство трубы и это затруднит дальнейшую пробивку скважины.

Если по пути будет попадаться твердая порода, ее надо разбить, заменив желонку зубильным долотом.

Когда появится вода, применение желонки будет нецелесообразным, надо прокачать ее до чистого состояния с помощью глубинного насоса. Затем в обсадную трубу надо вставить фильтр, чтобы в скважину не попадал песок.

Таким способом можно пробить скважину глубиной до 40 метров. Такая вода, пройдя природное очищение, – мягкая и вкусная. Она годится для любого применения – для приготовления пищи, питья или хозяйственных нужд.

Как найти правильное место?

Очевидно, что добыть воду можно только в определённых местах. Скважина должна точно попасть на водоносный слой, скрытый в глубине земли. В противном случае хозяева, вложив большие деньги, останутся без живительной влаги.

О близости воды можно судить по некоторым косвенным признакам:

Влаголюбивые виды растительности всегда указывают на присутствие под землёй воды

Обычно обращают внимание на заросли ивы, брусники, берёзы и черёмухи. В таких местах можно обнаружить и поверхностные воды

Геологические особенности также подскажут возможное присутствие водоносных слоёв – это влажные низины или склоны. Однако в низменности размещать скважину всё же не стоит ввиду возможности затопления грязевыми потоками во время проливных дождей.

Совет бывалого дачника

При расчете мощности насоса нужно учитывать две величины:

Высота водяного столба. Это расстояние от водяного зеркала до поверхности земли.
Дальность передачи воды по горизонтали. В расчет закладывается расстояние от скважины до дальнего потребителя.

Высота водяного столба – показатель, который должен соответствовать мощности насоса. Принято считать, что каждый киловатт позволяет поднять воду на 10 метров. Мощность насоса предусматривается создание требуемого давления в трубопроводе, чтобы каждый потребитель мог функционировать в нормальном режиме.

Рассчитывая требуемое количество воды, нужно учитывать норму потребления в регионе, если речь идет о поливе. А для бытового использования нужно сложить весь расход, как будто все точки включены. При этом производительность насоса не может быть большей, чем дебит скважины. Поэтому когда скважина готова замеряют, сколько жидкости в нее поступает за один час.
