Итак, соединяем медь с алюминием:
-С помощью клемных зажимов;
-Болтовое соединение через шайбы
-Слой из нейтрального материала
Клемные зажимы- это ответвительные сжимы (так называемые “орехи”), wago, клемники в изоляции и т.п.
Ну болтовое соединение итак понятно- делается петля на проводе, вставляется болт, а между медью и алюминием- стальные шайбы.
Такое соединение гораздо надежнее всех клемников и зажимов, единственный минус- большие габариты, в распредкоробке много метса занимают.
Я так сам делал например на вводе в дом- когда надо было соединить медный кабель с алюминиевым вводом от ВЛ. Да еще кабель был четырехжильным, а сеть- 220.
Тогда сделал на фазу и ноль по две жилы кабеля, соединил через болтовое соединение с обрезком алюминиевого провода, и уже этот обрезок был подключен энергетиками на ввод.
Уже второй год прошел- замечаний нет))) Это при наличии электроплиты в доме и всего прочего- электротитан, чайник, утюг, микроволновка и т.д.
Сейчас про слой из нейтрального материала. Я имею ввиду- свинцово-оловянный припой.
Как это делается покажу на фото:
Это хороший выход из положения когда нет под рукой зажимов или не хочется их использовать, а болтовое соединение не помещается в коробку.

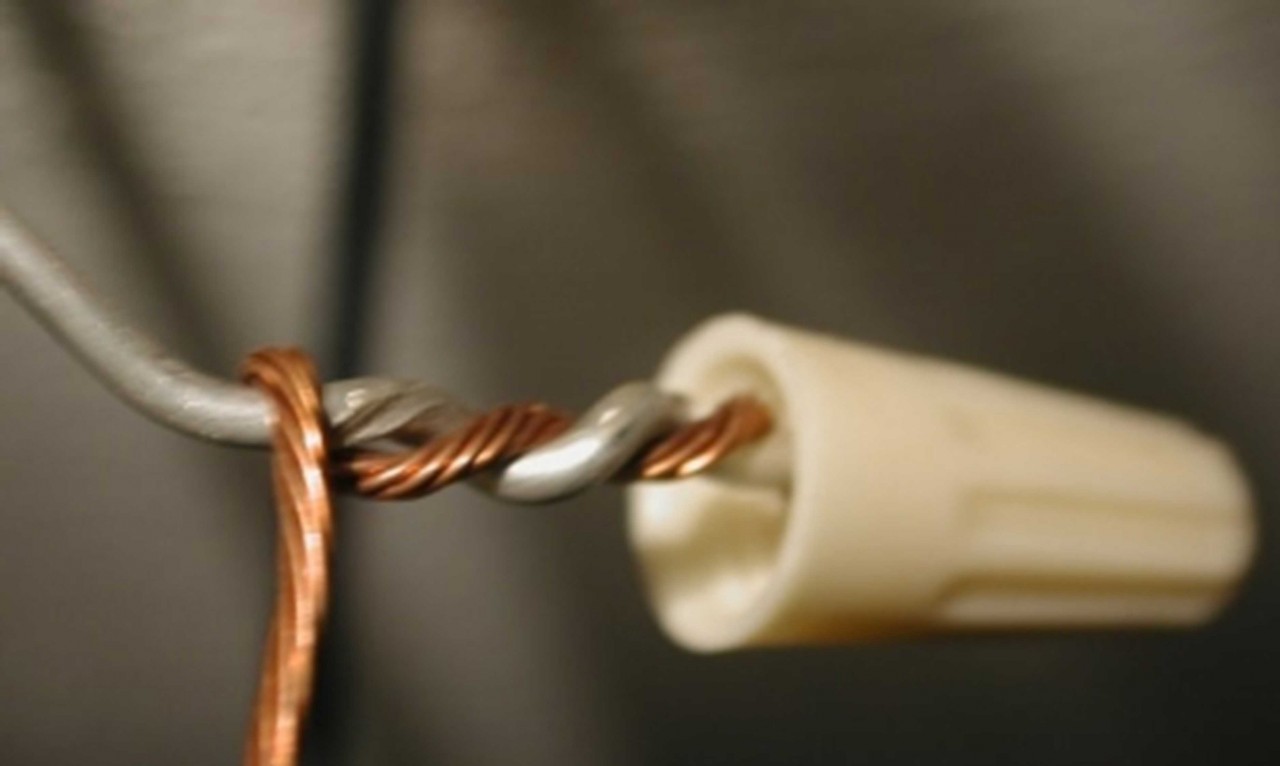

Тогда надо покрыть медный провод припоем и сделать скрутку с алюминием- соединение будет надежным! Хотя и по ПУЭ- неправильным…
Там требуется или пайка-сварка или клемники-болты, чистая скрутка по ПУЭ- вне закона…
Хотя я лично однажды вскрыл распредкоробку освещения в старом доме- там с выключателя медный провод шел, а на лампочку- алюминиевый. Скрутка была чисто медь с алюминием без вских клемников, припоя и т.д.
Так состояние- как будто только что скрутили !
Все чистенько, никакого окисла и подгара. Я думаю это потому, что в квартире было всегда сухо и к тому же распредкоробка была наглухо запечатана в стене- то есть воздух в нее не проникал.
А поэтому и алюминий не окислялся и к тому же нагрузка на скрутку была минимальная- всего одна лампочка подцеплена.
Поэтому если через соединение медь-алюминий будет проходить большой ток, то лучше сделать болтовое соединение как самое простое, посложнее- пайка.
А вот ваговский зажим в таком случае я бы не рекомендовал использовать, лучше другие клемники где провода хотя бы винтом зажимаются.
Итак, сейчас вы знаете как соединять медный провод с алюминиевым и если вам придется это делать- уверен, вы сделаете правильный выбор!
В квартирах домов старой постройки зачастую электропроводка выполнена из алюминиевых проводов, соединенных между собой методом скрутки. При подключении к алюминиевой электропроводке светильников, установке дополнительных розеток и другого электрооборудования необходимо учитывать, что при повышенной влажности сопротивление контакта между алюминиевыми и медными проводами со временем увеличивается. Это приводит к нагреву места соединения и разрушению контакта.
Для надежного соединения медных и алюминиевых проводов между собой необходимо соблюдать простые правила, о которых и пойдет речь.
Используем современные колодки с пружинными зажимами
Не так давно на рынке электрического оборудования и комплектующих были представлены модифицированные клеммы, оснащенные пружинными зажимами. Доступны одноразовые (проводники вставляются без возможности их дальнейшего изъятия) и многоразовые (оснащены рычажком, позволяющим доставать и вставлять кабели) колодки.
Используем современные колодки с пружинными зажимамиКлеммники wago
| Клеммники wago | Ток (А) | Число подкл. проводн. | Сечение проводн/ (мм²) | Наличие контактной пасты |
|---|---|---|---|---|
| 222-413 | 32 | 3 | 0,08-4,0 | без пасты |
| 222-415 | 32 | 5 | 0,08-4,0 | без пасты |
Одноразовые клеммные колодки позволяют соединять одножильные проводники сечением в пределах 1,5-2,5 мм2. Если верить производителям, такие колодки разрешается использовать для соединения кабелей в системах с током вплоть до 24 А. Однако профессиональные электрики относятся к такому заявлению скептически и не рекомендуют подавать на клеммы нагрузки выше 10 А.
Используем современные колодки с пружинными зажимами
Многоразовые же колодки оснащаются специальным рычажком (обычно он окрашен в оранжевый) и позволяют соединять кабели с любым количеством жил. Допустимое сечение соединяемых проводников – 0,08-4 мм2. Максимальный ток – 34А.
Для выполнения соединения с помощью таких клемм делаем следующее:
- снимаем с проводников 1 см изоляции;
- поднимаем рычажок клеммы вверх;
- вставляем провода в клемму;
- опускаем рычажок.
Клеммы без рычажков просто защелкиваются.
Они рассчитаны для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми проводами сечением от 1,5 до 2,5 мм2
В результате кабели будут надежно зафиксированы в колодке. Затраты на выполнение такого соединения будут более существенными, зато вы потратите на работу гораздо меньше времени и избавите себя от необходимости использования каких-либо дополнительных инструментов.
В плоско-пружинном зажиме провод с зачищенной изоляцией просто вставляют в отверстие клеммы Wago до упораЭлектрические соединители с врезным контактом
WAGO
Не менее распространенными являются способы соединения проводов, которые объединены под одной аббревиатурой WAGO. Это очень простые и надежные устройства, при помощи которых можно состыковать все за пару секунд. Делается это максимально просто: кончики проводов зачищаются от изоляции, после чего их вставляют в разъемы.
Хитрость здесь в том, что внутреннее пространство этого соединения заполнено специальной смазкой, при помощи которой предотвращается окисление и гальваническая реакция между разными видами металлов. Но! Мы бы могли порекомендовать использование такого рода приспособлений только в тех сетях, к которым не будут подключаться мощные приборы.
Дело в том, что при сильной нагрузке соединения такого типа будут сильно нагреваться, в результате чего материалы клемм начнут разрушаться. Неудивительно, что WAGO чаще всего применяют, работая с осветительными приборами.

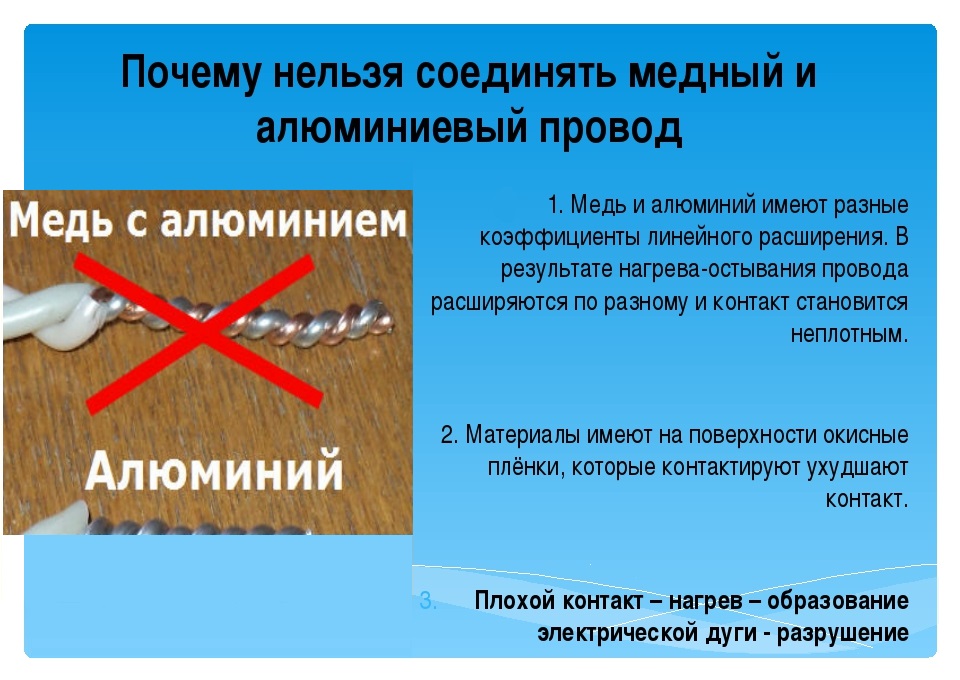

Почему нельзя соединять напрямую
Напрямую соединять алюминий и медь нельзя по следующим причинам:
- У этих металлов разный коэффициент теплового расширения. При их нагреве и остывании постепенно меняется геометрия, в результате чего соединение ослабевает, перегревается и появляется искра.
- На поверхности алюминия образуется оксидная пленка, ухудшающая контакт. Он также начинает перегреваться и разрушаться.
- Два металла образуют гальваническую пару. Это приводит к их перегреву и описанным выше результатам.
Если посмотреть на коэффициенты теплового расширения алюминия и меди, то они не сильно отличаются, например, со сталью у него разница почти в 2 раза. Эти различия компенсируют за счет надежного зажима.
Несмотря на наличие оксидной пленки, алюминиевые провода скручивают между собой, со сталью, и такое подключение работает годами. Использование специальной смазки и периодический осмотр места контакта еще больше продлевает срок его службы.
Более правдоподобной является версия с гальванической парой. На меди, как и на алюминии, образуется оксидная пленка, но она все равно немного проводит ток. При соединении металлов находящиеся на их поверхности окислы диссонируют (распадаются на заряженные ионы). Влаги, имеющейся в воздухе, достаточно, чтобы начался процесс электролиза. Заряды начинают перемещаться, и в металлах образуются раковины, пустоты. Больше это касается алюминия, в результате контакт ослабевает, разрушается и перегревается.
Если на улице или в помещении высокая влажность, электролиз проходит интенсивнее. В этом процессе неравномерное тепловое расширение и оксидные пленки являются отягощающими факторами.
Зажимы Wago
В продаже сегодня можно встретить зажимы, оригинальные немецкие от Wago, выпускаемые другими фирмами по лицензии, либо контрафактные. Соответственно, и качество устройств будет различным.
Зачищенные концы проводов зажимаются в них при помощи подпружиненных клемм, либо упруго-жёстких стальных пластин. Внутри устройства находится противоокислительная паста, снижающая вероятность коррозии при контакте разных металлов. В данном случае это сталь с медью и алюминием.По своим эксплуатационно-техническим особенностям устройства Wago подразделяются на:
- Многоразовые. Их можно легко снимать, разъединяя при необходимости проводку. Для этого достаточно надавить подпружиненный зажим, или откинуть защёлку. Это позволяет быстро производить любые электромонтажные работы. Однако, в ряде случаев возникают нарекания на недостаточную плотность стыка. В результате неплотного контакта, при пиковой нагрузке может произойти нагрев и отгорание токопроводящей жилы.
- Одноразовые. При вставке токопроводящей жилы в зажим, она очень жёстко фиксируется в нём. Для извлечения провода потребуется приложить немало сил, что чревато повреждением или даже обрывом его зажатого конца. Такой вариант позволяет добиться очень плотного соединения, но при ремонтных работах, или при замене части проводки, старые несъёмные зажимы просто вырезаются и меняются на новые.
Особенности подключения разных проводов
Большинство людей, имеющих хоть какое-то отношение к проведению электромонтажных работ, известен факт, касающийся стыка медных и алюминиевых проводов: их соединять не советуется. Впрочем, многие люди об этом знают, однако все равно делают: авось как-нибудь продержится.
В результате получается, что медно-алюминиевая скрутка служит весьма и весьма недолгий век. В случае, когда соединение размещается на открытом воздухе или в комнате, где повышенная влажность, то срок службы подобной пары значительно сокращается.
А ведь ситуации, в которых требуется произвести соединение именно медных и алюминиевых проводов, далеко не редкость. В частности, подобное явление практически стало правилом при проведении ремонтных работ в помещениях с проложенной проводкой из алюминия.
В таких случаях решением проблемы станут специально изготовленные клеммники или соединения болтового типа, через которые и будет осуществляться контакт медного и алюминиевого проводов. За счет применения клеммного или болтового соединения устраняется прямой контакт между двумя металлами. Рассмотрим наиболее популярные варианты таких соединителей, не углубляясь в детали конструкции.
Пожалуй, один из наиболее ранних и протестированных способов – это использования клеммного соединения типа «орешек». Как нетрудно догадаться, причиной названия послужило внешнее сходство формы переходника с орехом.
Конструкция такого соединения представляет собой три пластины, которые зажимают провода между собой. Преимуществом такого вида соединений является отсутствие необходимости разорвать магистраль для установк отходящего провода. Нужно только открутить пару болтов, вложить между пластинами нужный провод, а затем вернуть болты на место. Отходящему проводу предназначено место между средней и третьей пластиной. После установки его на место соединение фактически завершено.
На втором месте по популярности размещаются пружинные клеммы экспресс-соединения. Как следует из названия, их использование предоставляет максимальную быстроту соединения. И в самом деле, для выполнения соединения потребуется лишь зачистить концы медного и алюминиевого проводов, а затем вставить их в отверстия и зафиксировать.
Внутри такого клеммника находится специальная смазка, препятствующая окислению проводов. Следует учесть, что подобные переходники наиболее подходят для цепей освещения или иных участках с небольшой нагрузкой. К примеру, использование его в силовой цепи может вызывать перегрев контакта и его разрыв.
Достаточно широкое применение нашли и клеммные колодки. Выглядит она как планка, на которой находятся клеммники. Для подключения к ней провода требуется выполнить зачистку проводника, а затем зафиксировать его в отверстии с помощью крепежного винта. Соответственно, другой провод вставляется в другое отверстие.
Допустим вариант, при котором провода из меди и алюминия будут соединяться болтовым соединением. Для этого необходимо на болте между проводниками из разных металлов поместить специальную анодированную шайбу, предотвращающую непосредственный контакт материалов.
Следует иметь в виду, что монтажными работами должны заниматься специалисты соответствующего профиля. В дальнейшем следует выполнять регулярную проверку винтовых и болтовых соединений: для провода из алюминия это два раза в год, для медных участков – один раз в 2 года.
Важно!
Практически во всех случаях, которые мы с вами рассмотрели выше, используется жесткая фиксация зачищенных от изоляции проводов. Где-то для этого используются клеммы, где-то болты… Но мало кто учитывает один немаловажный момент, скручивая алюминиевые и медные провода. Как соединить их, мы уже знаем, но о технике безопасности этого процесса также стоит поговорить.
Дело в том, что алюминий под нагрузкой становится довольно пластичным, начинает «течь». Все (!) соединения такого рода нужно регулярно проверять и затягивать болты. Иначе придет тот день, когда держащаяся на честном слове клемма просто вспыхнет, не выдержав сильного нагрева.
Многожильные медные провода зажимать ни в коем случае нельзя. Дело в том, что при зажиме образуется целый спектр условий, которые этот провод очень не любит. Так, из соединения вполне может вылезть часть жил
На оставшуюся часть провода будет приходиться очень высокая нагрузка, в результате чего вполне может возникнуть возгорание.
Очень важно подобрать клемму точно под сечение используемого вами провода. Из слишком узкого или широкого канала провод попросту выпадет, а это чревато неприятными последствиями.
Не пережимайте! В большинстве случаев в клеммах и гильзах используется латунь, а этот материал отличается повышенной хрупкостью.
Внимательно смотрите на маркировку, которая указывает на максимально допустимую силу тока
Как правило, она преувеличена: лучше поделить указанное значение на два.
Очень не советуем покупать так называемый NoName из Китая. Вы не разоритесь, потратив на пару рублей больше, но купите действительно качественную клемму от нормального производителя! Отлично себя зарекомендовали производители «Тридоник», «ABB», «Верит».
Варианты соединения
Существует множество вариантов, как соединить алюминиевые провода между собой.
Один из самых распространенных методов является обычная скрутка зачищенных контактов. Большинство людей, не обладающих специальными познаниями в области электротехники, используют этот способ для соединения алюминиевых проводов, считая его надежным. Это ошибочное мнение. Далеко не все виды кабеля можно скручивать, так как у них может быть разное сечение, что создаст уязвимое место в проводке после их соединения, а также разная марка этих жил. Для ответвления электрической линии такой способ не подходит.
Этот способ имеет низкий уровень надежности, а также высокую степень пожароопасности. Когда существовал этот метод, еще не было такого большого количества разнообразной бытовой электрической техники, которая потребляет много энергии (стиральные машинки, кондиционеры, водонагреватели, двухкамерные холодильники и т. д.). Одновременное использование нескольких мощных энергоемких приборов существенно повышает нагрузку на сеть. Повышенное напряжение контакты с малым сечением не выдержат. По этой причине метод скрутки потерял свою актуальность. Его можно использовать для временного соединения.
Пайка. Для соединения или ответвления алюминиевых проводов данный метод скрепления считается одним из наиболее безопасных. Чтобы это сделать правильно, нужно залудить контакты проводов
Для этого их обрабатывают расплавленной канифолью, а затем осторожно ошкуривают мелкой шлифовальной бумагой. Затем концы кабелей плотно прижимаются друг к другу, а потом постепенно добавляется канифоль
Пайка должна быть равномерной, чтобы продлить срок эксплуатации
Пайка должна быть равномерной, чтобы продлить срок эксплуатации.
Сварка. Этот метод соединения доступен не для всех. Для этого нужно обладать специальными познаниями и навыками, иметь специальное оборудование, доступ к которому есть далеко не у всех. Этот способ весьма надежен, но его настоятельно рекомендуется делать опытным специалистам по сварке.
Контактные зажимы. Данным способом лучше всего делать соединение алюминиевых жил. Таким же образом можно следовать и при необходимости ответвления провода. Чтобы сделать это правильно следует зачистить контакты от оплетки на 2-3 сантиметра, а затем зачистить металл при помощи мелкозернистой наждачной бумаги (подойдет 0 и 1 зерно). Оголенную часть нужно будет закруглить. Сечение этой окружности должно быть схожим с диаметром зажимной клеммы. Получившаяся окружность надевается на движитель и плотно затягивается.
Отдельным методом крепления является соединительная арматура или зажим типа СОАС для сталеалюминиевых и алюминиевых кабелей. Овальный зажим СОАС может использоваться для скрепления двух групп проводов: с токовой нагрузкой и механическим тяжением по ним, или только при токовой нагрузке. Различные марки зажима СОАС можно использовать с учетом марки провода, его размеров, прочности и веса. Кроме СОАС для скрепления сталеалюминиевых жил можно применять тип САС. Для каждого из видов таких приспособлений существуют специальные таблицы с соответствующими показаниями и значениями.
СОАС-ИП применяют для воздушных линий электропередачи. Неизолированные провода можно соединять скручиванием с использованием зажима типа СОАС-ИП. Овальный зажим СОАС является достаточно распространенным типом и его можно приобрести в большей части специализированных магазинов, а также сделать заказ в интернете.
Выполняем резьбовое соединение
Выполняем резьбовое соединение
Проводники из разных материалов можно соединять с помощью винтов и гаек. При необходимости такое соединение очень быстро разбирается и переделывается. При условии грамотного исполнения резьбовое соединение будет очень качественным и продолжит оставаться таковым в течение всего срока эксплуатации проводки.
Соединение проводов
Дополнительным плюсом этого варианта является возможность одновременного соединения нескольких проводников, количество которых ограничивается лишь длиной винта.
Метод подходит для соединения кабелей различного диаметра и с разным числом жил. Нужно лишь следить, чтобы между проводами из разных материалов не было непосредственного контакта. Для его исключения в состав соединения включается пружинная шайба. Дополнительно такие шайбы надо установить для исключения контакта проводников с гайкой и головкой винта.
Порядок соединения проводников следующий.
Первый шаг. Снимаем с кабелей изоляцию. Требуемую длину рассчитываем, умножая диаметр используемого винта на 4.
Второй шаг. Изучаем состояние жил. Если они окислились, зачищаем материал до блеска, а затем формируем колечки по диаметру винта.
Третий шаг. Поочередно надеваем на наш винт пружинную шайбу, колечко провода, шайбу, колечко следующего проводника и в конце гайку. Накручиваем гайку до выпрямления шайб.
Полезный совет! Предварительно можно пролудить конец медного кабеля припоем. Это позволит исключить необходимость прокладывания пружинной шайбы между проводниками.
Как правильно сделать скрутку
Как уже сказано выше, прямая скрутка алюминиевых проводов с медными недопустима. Однако, в ряде ситуаций, иного выхода не остаётся из-за отсутствия под рукой специальных соединительных устройств. Также подобный способ имеет ряд преимуществ:
- Не требует использования специальных инструментов.
- Быстр и удобен.
- Даёт возможность оперативно стыковать провода в домашних условиях.
Соединять алюминиевые провода с медными методом скрутки допускается в качестве временной меры, пока не будут приобретены специальные зажимные приспособления. Для более или менее длительного использования скрутки потребуется соблюсти ряд обязательных условий:
- Соединение производится методом взаимной скрутки двух зачищенных концов. Не разрешается простая обмотка одной жилы вокруг другой, прямой.
- Зачищенный конец медного провода следует облудить, чтобы снизить показатель электрохимического потенциала. Для этого применяют оловянный припой.
- После произведения скрутки, оголённые части жил покрываются влагоотталкивающим покрытием, например, лаком или силиконовой пастой.
- Имеет значение и количество витков скрутки – чем тоньше соединяемые жилы, тем их должно быть больше. Так, для проводки d = 1 мм, минимальное число витков не должно быть меньше пяти.
- Поверх скрутки, для её надёжной фиксации, надеваются специальные пластиковые конусообразные наконечники с пружиной внутри.
Механизм создания подключения
Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.
Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:
- рассчитать нагрузку на электросеть;
- сечение проводов;
- разделить потребителей на группы.
В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:
- освещение;
- силовая часть, то есть розетки.
Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.
Соединение проводов в распределительной коробке согласно ПУЭ
ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.
Выбор сечения и марки провода
Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.
Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.
Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее
Расчет по мощности
Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.
Исходя из этих рекомендаций для проводки в доме должны применяться не менее:
- освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
- розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
- кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
- жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.
Правильный выбор соединения эл
проводов в распределительной коробке зависит от его сечения
Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр
Электрическая распределительная коробка и соединение проводов
После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.
Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.
Сколько проводов можно скручивать в распаечной коробке? Не стоит экономить на распределительных коробках и пытаться туда завести как можно больше проводов — неудобно будет соединять, да и все они могут не войти. Как правило в одну распаечную коробку заводят 3-4 провода.
Делаем неразъемное соединение проводов
Главным отличием этого варианта от рассмотренного ранее резьбового метода является отсутствие возможности разборки соединения без разрушения проводов. Помимо этого, придется купить или взять в аренду специальное приспособление – заклепочник.
Собственно, провода соединяются с помощью заклепок. Прочность, доступная стоимость, простота и высокая скорость выполнения работы – вот главные преимущества неразъемного соединения.
Термоусадочная трубка для изоляции скрутки или опрессовки
Заклепочник работает по предельно простому принципу: стальной стержень втягивается сквозь заклепку и обрезается. По длине такого стержня присутствует некоторое утолщение. В процессе протягивания стержня через заклепку последняя будет расширена. На рынке доступны заклепки различных диаметров и длин, что позволяет подобрать приспособление для соединения кабелей практически любого сечения.
Надежное соединение проводов опрессовкой
Работаем в следующем порядке.
Первый шаг. Счищаем с проводников изоляционный материал.
Второй шаг. Делаем на концах кабелей кольца размером, немного превышающим диаметр используемой заклепки.
Третий шаг. Поочередно надеваем на заклепку колечко алюминиевого провода, пружинную шайбу, затем колечко кабеля из меди и плоскую шайбу.
Четвертый шаг. Вставляем стальной стержень в наш заклепочник и с усилием сжимаем ручки инструмента до щелчка, который будет свидетельствовать об обрезке лишней длины стального стержня. На этом соединение готово.
Как правильно соединить провода
Вы ознакомились с основными методами самостоятельного соединения алюминиевых и медных проводов. Каждый способ имеет свои особенности, недостатки, преимущества и предпочтительные сферы применения. Выбирайте наиболее подходящий вариант, следуйте положениям инструкции и уже очень скоро все необходимые соединения будут готовы.
При использовании многопроволочных жил проводов и кабелей нужно применять специальные наконечники под опрессовку или концы проводов пропаять
Удачной работы!
«Орешки»
Самым старым и проверенным способом являются называемые орехами. Как можно понять, прозвище они получили из-за своей специфической формы. Конструктивно они состоят из трех пластинок, между которыми и фиксируются провода.
Особым преимуществом такого способа является то обстоятельство, что для врезки второго провода резать центральную магистраль совсем не обязательно. Для этого понадобится просто счистить в нужном месте изоляцию, а затем зажать этот участок между двумя пластинками «ореха». Между ними же вставляется отводной провод, после чего пластины надежно скручиваются вместе.
Полезные советы
Существует ряд правил, придерживаясь которых, можно добиться качественного соединения:
Проводники с множеством жил нельзя зажимать слишком сильно. В таких проводах жилы слишком тонкие, они легко рвутся под влиянием сдавливания
Следствием разрывов становится перегрузка на оставшиеся жилы, из-за чего возможно возгорание.
Немаловажно правильно подобрать клемму с учетом сечения проводника. Если канал слишком узкий, проводник не поместится, а если широкий — будет выпадать.
Латунные гильзы и клеммы очень хрупкие, поэтому не стоит слишком сильно их зажимать.
Следует внимательно относиться к маркировке, где подсказана максимально возможная сила тока
Причем данного показателя лучше не достигать, ограничиваясь не более чем 50 % нагрузкой.
В чем причина несовместимости?
Используя соединение алюминия и меди в электропроводке, прежде всего нужно учитывать, что они обладают различными химическими свойствами. Этот факт имеет непосредственное влияние на долговечность и качество соединения, из него же вытекает три причины:
- Процесс окисления алюминиевого провода неотвратим, поскольку в окружающем воздухе всегда присутствует влага. Контакт с медным проводником значительно ускоряет его течение. В итоге у слоя окислов удельное сопротивление получается выше, чем у алюминия. А это гарантированный нагрев узла с последующим выяснением, почему же выбивает автомат в вашем щитке.
- Алюминиевый провод по сравнению с медным обладает меньшей электропроводимостью, отчего сильнее греется. В ходе эксплуатации проводники несколько раз проходят через нагрев и охлаждение, при этом они сжимаются и расширяются. Если учесть существенную разницу в величине линейного расширения у Al и Cu, то можно утверждать, что спустя короткое время контакт ослабнет, и будет греться.
- Гальваническая несовместимость этих двух материалов приводит к возникновению электролизной реакции при протекании электротока. Даже минимальная влажность способствует возникновению коррозии узла. Отсюда все прелести: нагрев, оплавление изоляции, замыкание и, как итог – возгорание. И здесь даже защита кабеля металлорукавом не поможет.
Короткие выводы
Как же избежать нежелательных последствий, когда приходится делать соединение меди и алюминия в проводке или распределительной коробке? Анализируя вышесказанное, напрашиваются два простых вывода:
- Не допускать прямого контакта медного и алюминиевого проводника.
- Исключить доступ воздуха в соединительный узел.
Ну, условия второго умозаключения мы выполнить вряд ли в состоянии, а вот насчет первого существует несколько решений, которые и будем рассматривать.
