Подключение
Нюансы
Если к дому не подведен заземляющий кабель, то работа по монтажу двойной розетки производится значительно проще и быстрее. Здесь требуется лишь без разделения подключить провода, при этом разницы в подключении к конкретным клеммам фазы и нуля роли не играет.
Если же в квартире имеется заземление, то количество проводов возрастает с двух до трех. Работа при этом усложняется — необходимо верно определить и подключить каждый провод. Для удобства решения задачи изоляция провода окрашена в различный цвет:
- фаза — красный, коричневый либо белый;
- ноль — голубой, синий -либо черный;
- заземляющий — желтый либо зеленый.

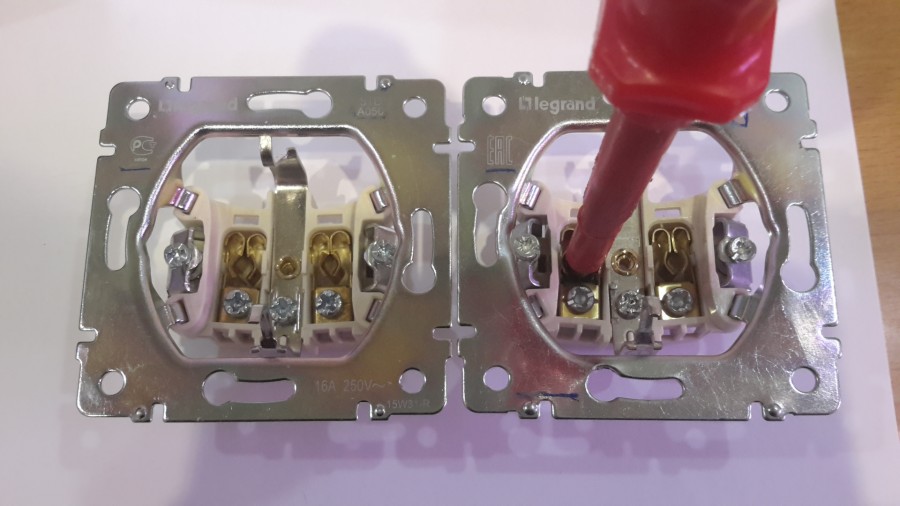

Отличительной особенностью розеток с заземлением является необходимость подключения заземления к клемме с «усиками», выпирающими за плоскость корпуса. Соединение проводов с винтовыми клеммами осуществляется заворачиванием их вокруг зажима по часовой стрелке либо протяжкой промеж двух пластин.
Использующийся провод должен быть изготовлен из такого же же металла, что и кабель проводки. К примеру, перемычка должна быть алюминиевой, если проводка выполнена из алюминиевого провода.
Установка двойной розетки может осуществляться как с заземлением, так и без него
Подготовительные работы
Для производства работ потребуется собрать такой инструмент:
- крестовую и плоскую отвертки;;
- нож или скальпель для зачистки изоляции;
- изоленту;
- плоскогубцы.
Перед началом работ нужно обесточить комнату: рычаги автоматов в щитке опускаются в положение «Выкл». В точке расположения розетки напряжения нужно проверить еще раз посредством отвертки-индикатора.
Если напряжение имеется, это говорит о не всех обесточенных проводах, подведенных к розетке
Потому важно выключить все автоматы
Двойная розетка с заземлением устанавливается при наличии заземления в индивидуальном доме. Устраивать заземление в городских многоэтажках бессмысленно — в них проектом предусмотрено зануление.
Разметка на стенке
Розетки располагаются вблизи с проложенной в стене проводкой либо распределительной коробкой. Место для будущего размещения прибора намечается на стене карандашом.
Отверстие в стене проделывается при помощи перфоратора и специальной насадки-коронки
Перед монтажом розетки с двумя «стаканами» нужно измерить удаление просверленных отверстий одного от другого. Отмечается ось первого подрозетника, а затем и другого. На размеченных местах устраивается заглубление с размерами, позволяющими свободное размещение в нем внутреннего корпуса прибора — стакана.
В полученное после сверления отверстие устанавливается подрозетник для крепления устройства
Сверление отверстий осуществляется посредством насадки — коронки, с диаметром на несколько миллиметров больше окружности подрозетника. Заглубление при этом следует устраивать таким, чтобы установленный подрозетник находился вровень со стеной.
Выполнение разводки и скрутки
Данный вид работ можно назвать самым ответственным, требующим особого внимания. Задача заключается в соединении контактов и питающего провода, для чего проводка подтягивается к розетке от коробки.
Сначала нужно разобрать розетку на две части: разделить механизм и панель.
Вставленную в перфоратор корону следует заменить на сверло, диаметр которого должен слегка превышать диаметр провода или сечения гофротрубы, внутри которой планируется размещение проводки. В идеале диаметр кабеля и сверла должны совпадать.
В подрозетник сквозь одно из имеющихся отверстий вставляется основной провод, а дополнительный — через другое отверстие.
Скрутка проводов проводится внутри «стакана». Но сначала необходимо зачистить кончики жил от изоляции зачистным инструментом, который не повредит кабель и не перекусит его
Если такого инструмента в квартире нет, работу можно провести остро наточенным ножом или скальпелем, прорезав изоляцию по кругу, а затем осторожно удалив ее. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз
Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх
Введенные внутрь подрозетника провода аккуратно зачищаются и загибаются вниз или ввверх
Подключение электрических розеток
Для того чтобы подключить электрическую розетку, необходимо сперва определить с тем, для каких целей вы её устанавливаете.
Если розетка необходима вам исключительно для того, чтобы подзаряжать свой мобильный телефон или включать настольную лампу, то способ подключения в этом случае будет довольно простым. Сперва, отсоедините от своей розетки керамический или пластмассовый контактор, подключаемые провода электрической проводки тщательно зачистите, сверните их в небольшое колечко, вставьте полученное колечко в полость контактора и прижмите специально имеющимся там винтиком.
Аналогичную операцию следует произвести и со вторым проводом, также хорошо закрепив его при помощи зажимного винта. После этого, необходимо вставить пластмассовый или керамический контактор в саму полость розетки, закрепите его имеющимися там защёлками (зажимами) и установите розетку на необходимое вам место в стене.
В случае если вы намереваетесь подключать мощные электрические приборы, то стоит учитывать факт того, что проходящий по ним большой ток, приводит к расширению металла, в результате чего, с течением времени розетка может начать искрить. Чтобы избавиться от этой проблемы, необходимо использовать специальные пружинящие прижимные шайбы, которые устанавливаются под головку зажимных винтов. Во всём же остальном, процесс установки полностью совпадает.
Может возникнуть вопрос о том, как . Для этого достаточно лишь обзавестись розеткой типа С6, в которой, при вставке вилки электрического прибора, происходит касание заземляющего контакта, в результате чего, нет необходимости в подключении дополнительных проводов.

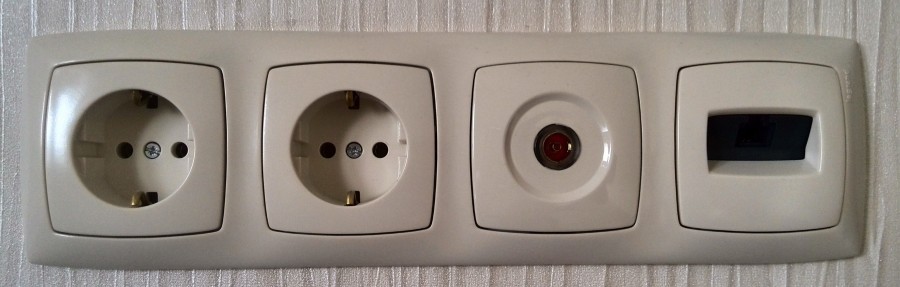

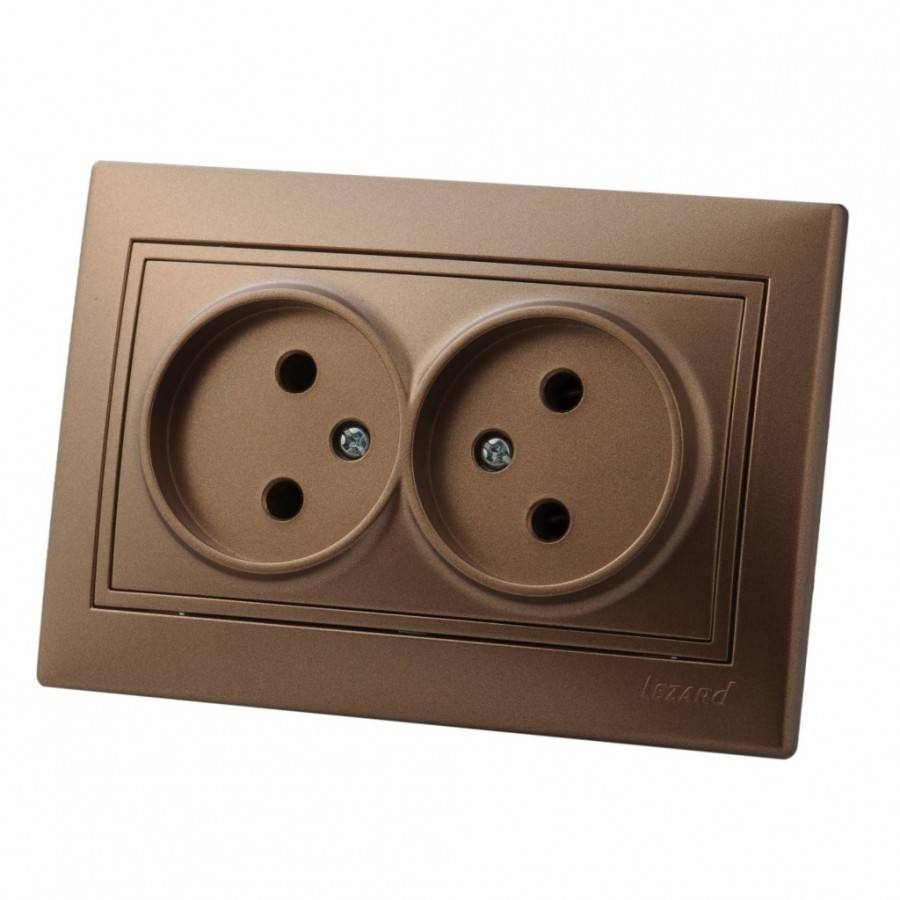

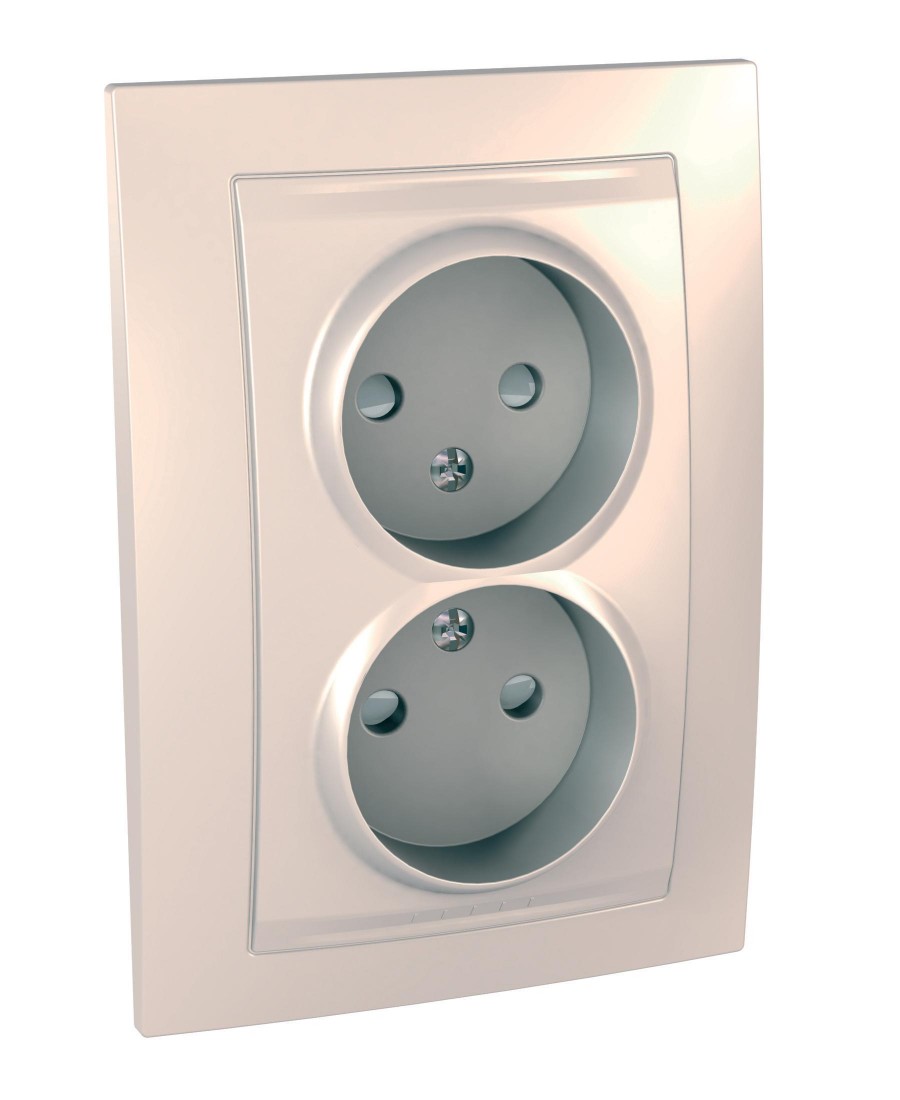

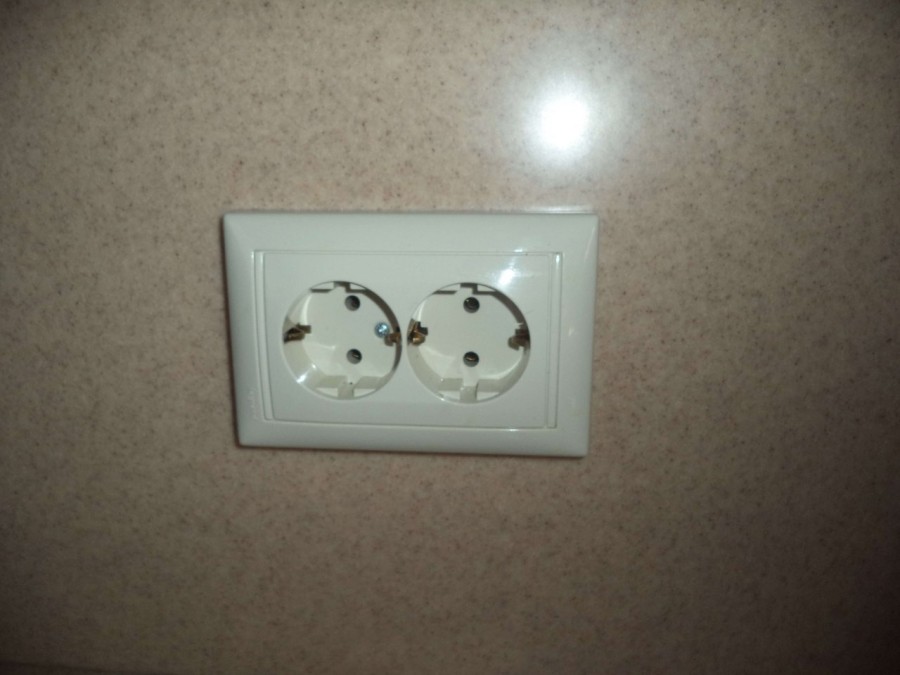

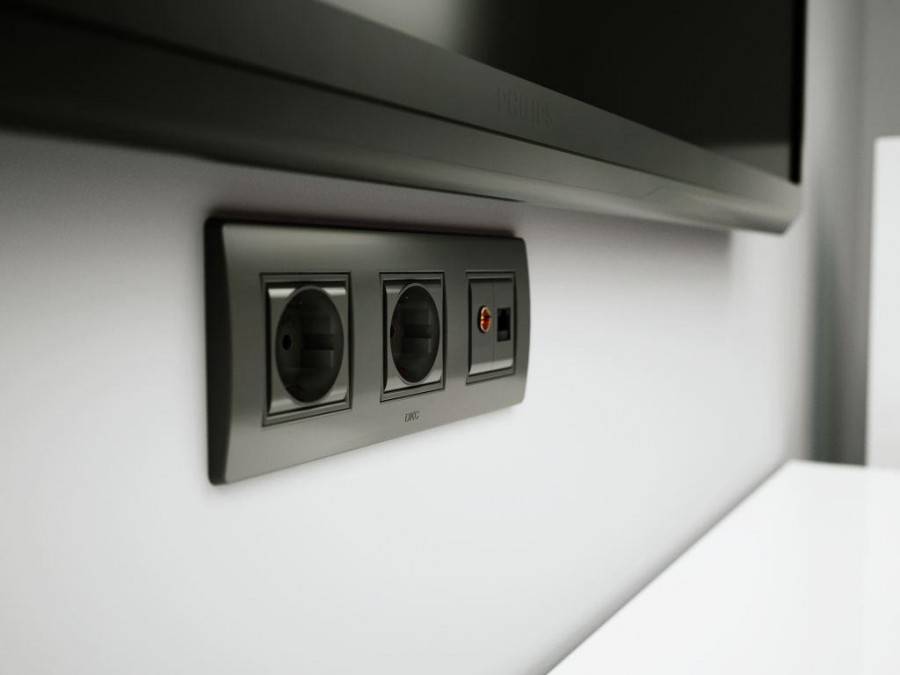

Фото подключения двойной розетки
Также рекомендуем просмотреть:
- Схема подключения проходного выключателя
- Как выбрать и установить электрический распределительный щит
- Виды распределительных коробок для электропроводки
- Какие кабельные стяжки выбрать
- Как выбрать лучший дверной звонок
- Какой силовой кабель лучше выбрать
- Назначение и принцип работы дифференциального автомата
- Разновидности и схемы подключения ТВ-розетки
- Для чего нужна термоусадочная трубка
- Какой терморегулятор для теплого пола лучше выбрать
- Инструкция, как подключить розетку своими руками
- Схема подключения выключателя
- Как подключить двойной выключатель
- Лучший светильник с датчиком движения для дома
- Какой счетчик электроэнергии лучше выбрать
- Как выбрать и установить подрозетник
- Компьютерные розетки RJ45
- Какой должна быть высота установки розеток
- Как подключить розетку с заземлением
- Лучшие стабилизаторы напряжения для дома
- Как выбрать и настроить розетку с таймером
- Как подключить телефонную розетку самостоятельно
- Как выбрать люминесцентный светильник
- Выдвижные и встроенные розетки
- Как выбрать лучший галогенный прожектор
- Какой светодиодный прожектор выбрать
- Лучшие пластиковые короба для электропроводки
- Что такое умная розетка
- Что такое УЗО и как оно работает
- Обзор современных сенсорных выключателей
- Выбор и установка одноклавишного выключателя
- Правильный выбор автоматического выключателя
- Выбираем лучший крепеж для проводов
- Виды гофр для электрических кабелей
- Как выбрать точечный светильник для натяжных потолков
Как сделать заземление?
Что делать, если в доме нет заземления? Решить этот вопрос можно следующими способами:
- Рамку контура заземления, состоящую из 3-4 металлических уголков, следует закопать в грунт около дома. Для проведения разводки применяют медный провод сечением 1,5 м², в многоквартирных домах следует отдельно протягивать кабель к заземляющим щиткам. Витая медная пара от этого щитка будет тянуться в квартиру. Для дачного загородного строения провод придется протягивать непосредственно от рамки контура.
- Второй метод безопаснее, он заключается в занулении проводки. Через распределительный щиток надо подключить проводник по нулевому кабелю и болту, после чего провод завести в дом.

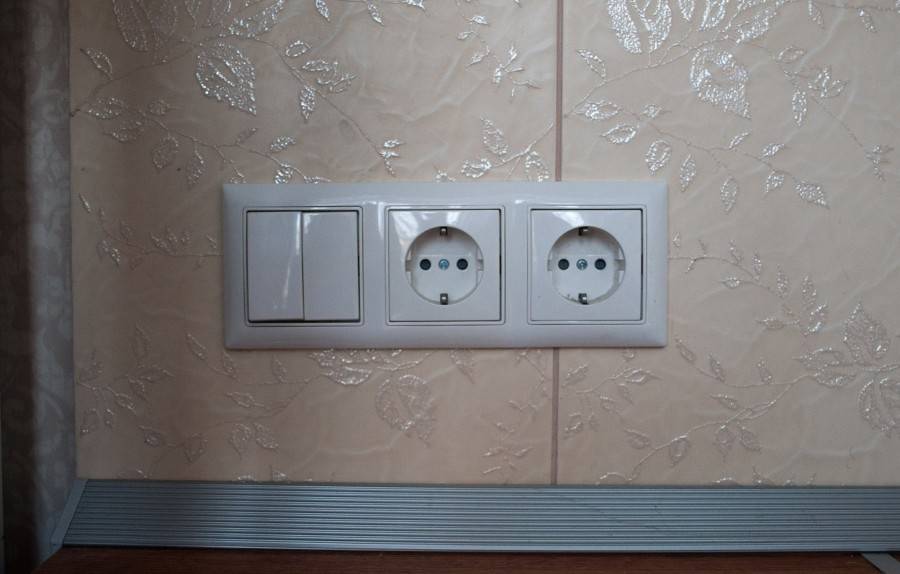

Подключение двойного выключателя и розетки
Блок, управляющий работой розетки и двухклавишного выключателя, монтируется перед входной дверью в ванную комнату или туалет. Благодаря устройству пользователь может включать свет в двух комнатах. Сначала прокладываются пять проводов от щитка электроснабжения. Два из них – нуль и заземление идут на розетку. Фаза соединяется с розеткой и через перемычку подается на выключатель. Две фазные жилы от выключателя идут на приборы освещения. Нуль, идущий к розетке, в распределительном блоке соединяется с нулем, идущим на патроны освещения.
Иногда приходится менять порядок включения кнопок. Чтобы это сделать, нужно две жилы, идущие после разрыва на контактах коммутации выключателя к лампам, поменять местами. Для освещения одной комнаты применяют однокнопочный коммутатор и четыре провода.

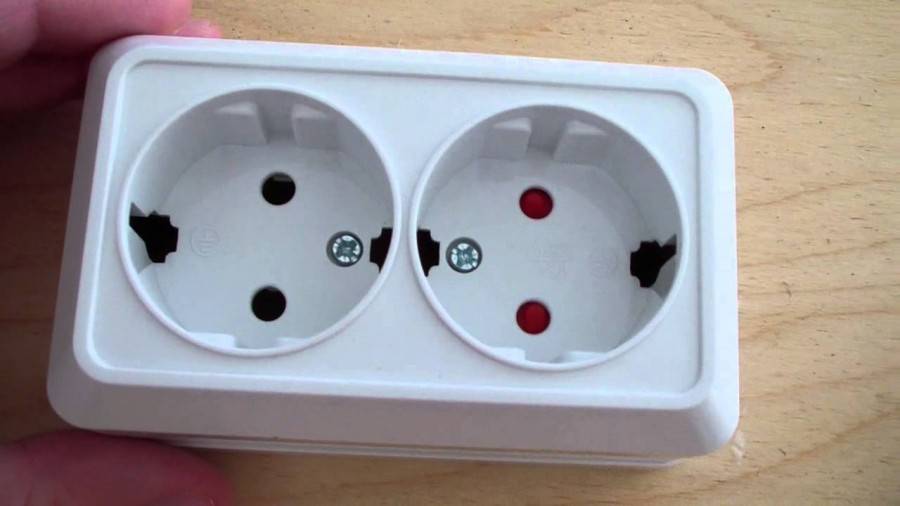

Как подключить двойную внешнюю розетку?
Распределительный кабель прокладывается открытым методом или закрытым в стенах. Для монтажа наружных устройств проводка выполняется открытым способом. Она может находиться в гофре, в коробах или просто лежать на стене, зафиксированная клипсами. Работа происходит в несколько этапов: 1. Обесточивается сеть питания на электрощитке. После чего с помощью указателя напряжения проверяется отсутствие напряжения на самих приборах. 2. Открывается верхняя панель гнезда для освобождения доступа к фиксаторам, удерживающим панель. 3. Отжиманием крепежа отделяется верхняя часть прибора от суппорта. 4. Разбирается устройство. Оно состоит из корпуса, панели с крышкой, гнезд.
5. Отмечается место крепежных отверстий. 6. Фиксируется основание прибора с помощью дюбелей типа гвозди. 7. Вырезается заглушка в месте ввода кабеля в середину устройства. Если кабель проложен в гофрированной трубе, то её заводят прямо в середину розетки. 8. Кабель освобождается от изоляции и зачищаются концы жил на 10-15 мм. 9. Производится подсоединение жил к контактам – коричневый к фазе (крайняя справа клемма), голубой – к нулю (крайняя слева клемма), желто-зеленый – к земле (центральный контакт со скобой). 10. Питание гнезд второй розетки в корпусе производится с помощью перемычек или шлейфов. 11. Затем восстанавливается корпус наружной розетки в обратном порядке.

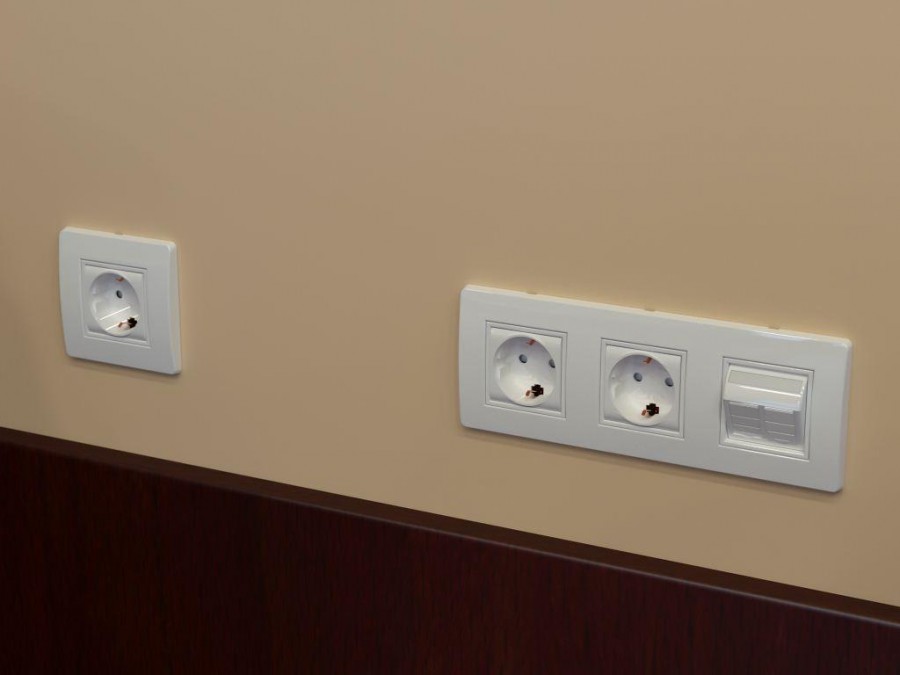

Как последовательно подключить двойные компьютерные розетки?
Для уменьшения нагрузки электромагнитного излучения в квартирах вместо Wi-Fi роутера устанавливают компьютерные розетки. Их монтаж производится в соответствии с правилами электробезопасности. Выпускаются изделия под скрытую и открытую проводку.
READ Как подключить lider evg видео
Как и силовые розетки, интернет-аналоги вставляются в гнезда. Приборы RJ-45 обеспечивают подключение компьютера к интернет- и местной сети. Наличие разъемов под витую пару –обязательное условие для нормального функционирования комнат серверного назначения. Использование только беспроводной системы передачи данных опасно с точки зрения перехвата связи. Через проводку украсть информацию можно только, подключившись к ней.
RJ-45 – это универсальный способ соединения компьютерной техники с применением 8-жильного защищенного кабеля, который и называется «витая пара». Розетки классифицируются по числу разъемов на: • одинарные; • двойные; • терминальные; • комбинированные.
По аналогии с силовыми компьютерные розетки бывают внутренними и наружными. Скрытое в стене устройство находится в защитном пластиковом стакане с клеммником. Наружная установка фиксируется с использованием накладной панели.
Для сокращения времени монтажа розеток применяются монтажные короба. Для квартиры достаточно провести одну или две розетки. Для подключения интернет-розетки главное – это правильная распиновка. Она заключается в четком понимании, куда и какой расцветки провода вставлять. Существует два типа распиновки – прямой и перекрестный. В первом случае применяется провод для соединения конечного техустройства с роутером. Второй – для подключения одинаковых по назначению систем между собой. Все провода соединяются согласно с цветовой маркировкой.
Каждая пара определенного цвета садится в свой паз соответственно цветовой распиновки в клеммник розеточного устройства. Затем утапливаются прижимные коннекторы и фиксируются все жилы контактной группы. Запрещается наличие в розетке перегнутых или выступающих концов проводки. Если клеммник не входит в паз стены, то подрезают внутреннюю плоскость монтажного подрозетника.
Источник
Коронный камень | Установка за двойной розеткой
Общие инструкции по установке можно найти на странице Установка.
Приведенные ниже инструкции шаг за шагом проведут вас через процесс установки Crownstone за двойная розетка .
Crownstone включает обе розетки одновременно. Чтобы иметь возможность переключать розетки по отдельности, за каждой отдельной розеткой должен быть помещен Crownstone, и это невозможно, как описано.
При подключении дважды необходимо следовать инструкции для одиночной розетки.
Шаг 1: Перед установкой встроенных модулей Crownstone отключите питание в блоке предохранителей .
Шаг 2: Снимите крышку с розетки. Это можно сделать, ослабив винт в середине гнезда.
Шаг 3: Отключите металлическую раму от розетки. Это можно сделать, ослабив винты слева и справа.
Шаг 4: Отсоедините провода. Держите их, хотя бы ту желто-зеленую, что закольцевали из одной розетки в другую.
Шаг 5: Снимите металлическую рамку с другого выхода. Это можно сделать снова, ослабив винты слева и справа. Снова отсоедините провода.
Шаг 6: Возьмите два сварочных колпачка с 3 входами в каждом.
Шаг 7: Так будут размещены сварочные колпачки и коронный камень. Согните заранее входящие провода по верху.
Шаг 8: Отрежьте две короткие синие и две короткие коричневые нитки примерно 10-15 см. Отрежьте одну длинную синюю и одну длинную коричневую нить примерно 20-25 см.
Шаг 9: Зачистите все провода примерно на 9мм с каждой стороны.
Шаг 10: Подключите короткий коричневый провод к «выходу/фазе». Подключите короткий синий провод к «out/N» нейтрали.
Шаг 11: Вставьте новый короткий коричневый провод «в линию». Вставьте новый короткий синий провод в «in/N».
Вставьте другие концы этих проводов в две крышки сращивания, по одному проводу на каждую крышку сращивания.
Это связано с тем, что один из колпачков сращивания предназначен для соединения синих (фазных) проводов, а другой — для соединения коричневых (нейтральных) проводов.
Шаг 12: Вид сбоку, показывающий, как подключать провода.
Шаг 13: Вставьте коронный камень и сварочные колпачки в заднюю коробку.
Шаг 14: Из проводов, выходящих из стены, вставьте коричневый (фазный) провод в колпачок с другим коричневым проводом.
Вставьте другой синий (нейтральный) провод в колпачок с синим проводом. Цвет за цветом.
Шаг 15: Теперь вы также можете вставить длинные провода в сварочные колпачки (опять же цвет за цветом).
Шаг 16: Вставьте короткий коричневый и синий провода обратно в розетку.
Также подключите желто-зеленый провод заземления
Вставьте еще один желто-зеленый провод в сквозное отверстие.
Если при демонтаже этого не было в наличии, важно также разрезать его
Шаг 17: Вставьте Crownstone обратно вместе с проводкой и придвиньте металлическую рамку ближе к распределительной коробке.
Хорошо затяните винты с обеих сторон.
Шаг 18: Подсоедините проводку ко второй розетке. Убедитесь, что фаза, нейтраль и земля подключены к правильным входам.
Шаг 19: Также прижмите металлическую рамку к коробке скрытого монтажа и снова хорошо закрутите винты с обеих сторон.
Шаг 20: Установите крышку розетки на место.
Шаг 21: Включите питание в розетку и, конечно же, проверьте правильность подключения Crownstone.
Подключение розетки и выключателя
При подключении розетки и выключателя, достаточно рассмотреть схемы их подключения и все станет на свои места. Следует также рассмотреть схемы подключения розетки с одинарным, двойным и тройным выключателем.
Обычно, проблему человека, который хочет просто заменить блок выключатель – розетка составляет то, что он видит только пучок проводов, который не дает ему общей картины, а значит, мешает правильно сориентироваться. Еще может быть предыдущий монтаж выполнен с неправильной фазировкой, что тоже не добавляет ясности. Поэтому хватит слов, давайте разбираться.
Схема подключения розетки с одноклавишным выключателем
Выключатель отключен (на его вход через лампочку приходит ноль)
Выключатель включен (через него фаза поступает на лампочку)
Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.
Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.
Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.
При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод. Для этого обесточив линию, делаем косоплет.
Фото косоплета на три жилы.
Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.
Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу .
При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).
Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.
Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой
Неправильная фазировка легко определяется, тем, что индикатор покажет два провода с фазой. Все действия остаются прежними, что и описаны выше с той лишь разницей, что теперь прямая фаза находится (ищется) через ноль, и он же (ноль) через перемычку подается на вход выключателя.
Вам может попасться ситуация, когда будет не три, а четыре провода, не пугайтесь, значит один провод либо не рабочий, либо взят пара за жилу (два провода просто соединены вместе). Просто заизолируйте ненужный вам провод и все.
Схема подключения розетки с двухклавишным выключателем
Выключатель отключен (на его входа через лампочки приходит ноль)
Выключатель включен (через него фаза поступает на лампочки)
Как видим все тоже самое только добавился еще один провод. Не забываем про косоплет.
Фото косоплета на четыре жилы.
Схема подключения розетки с трехклавишным выключателем
Выключатель отключен (на его входа через лампочки приходит ноль)
Выключатель включен (через него фаза поступает на лампочки)
Фото косоплета на пять жил.
Схема не на много усложняется при подключении розетки и трехклавишного выключателя, но если вы разобрались с предыдущими схемами, то и эта не представит для вас сложность.
На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу.
Монтаж двойной розетки
Устройство розетки
Чтобы разобраться, как установить двойную розетку в стену своими руками, необходимо изучить устройство этой конструкции.
Условно ее можно разделить на 3 части:
- Кабель. В зависимости от проекта здания он может состоять из 2 или 3 жил. В старых строениях установлена проводка с белой изоляцией. Находить ноль и фазу приходится опытным путем с помощью измерительных приборов. В новых домах проложен трехцветный кабель, где изоляция у земли зелено-желтого, фазы — коричневого, а нуля — синего цвета.
- Монтажная коробка, в разговоре — подрозетник. Представляет собой пластиковый стакан с отверстиями для проводов. Глубина цилиндров составляет 40 и 60 мм. Второй вариант более удобен, так как дает возможность сделать скрытую установку дополнительного оборудования (диммеров, датчиков, реле). В стене монтажная коробка держится за счет вяжущих свойств штукатурки.
- Корпус с крышкой. Корпус изготавливается из термостойкой пластмассы. На нем закреплен суппорт, шина из двух латунных пластин образующих контакты, гайки, винты и клеммы. По бокам находятся подпружиненные лапки с винтами настройки положения.
В один подрозетник

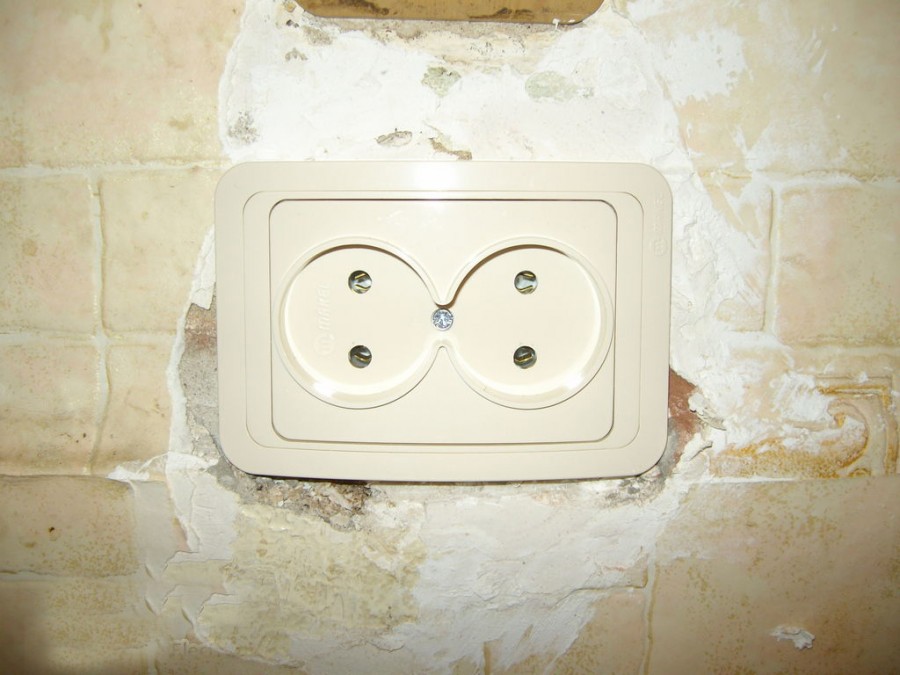

Двойная розетка в одном подрозетнике
Данный процесс не представляет собой особой сложности даже для начинающего мастера. Если изделие изготовлено по мировым стандартам ширины и глубины корпуса, проблем при монтаже возникнуть не должно. Нужно определить, где фаза, и почистить стакан от мусора. Чтобы предотвратить проникновение домашних насекомых из соседских квартир, рекомендуется заделать силиконом канал, в котором проложен кабель. Если позволяет место, дно стакана можно закрыть войлоком для лучшей звукоизоляции.
После подготовительных работ механизм подключается к сети, вставляется в монтажную коробку, позиционируется и закрепляется.

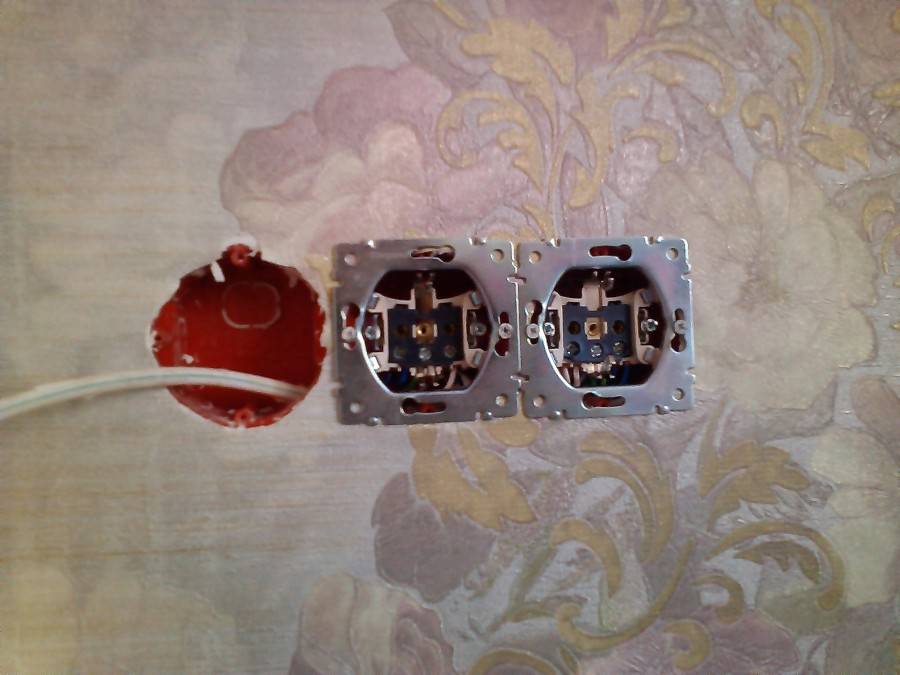

В два подрозетника
Если в стене имеется два отверстия, в каждом из которых проложены провода, на этот случай имеются следующие решения:
- Вставить в них два прибора с одним гнездом у каждого. Выбирать их нужно так, чтобы крышки не накладывались одна на одну или была возможность их сточить по краям.
- Приобрести внутреннюю розетку с длинной крышкой. Соединить два отверстия в одно. После этого можно заглушить лишнюю линию и вставить механизм посередине созданного проема.
Выбор зависит от потребностей жильцов в выходах электричества. Одним из вариантов может быть установка поверх отверстий наружной горизонтальной колодки на 4-5 гнезд.
С заземлением
Viko Yasemin с заземлением
Чтобы получить точку с заземлением, нужно приобрести соответствующее изделие, в котором предусмотрен контакт для третьего провода. В трехжильных кабелях он расположен посередине. Подключать землю нужно крепко затягивая болт. Эта линия рассчитана на экстремальные условия, плохой контакт здесь недопустим.
Если в стене проходит двужильный кабель, его необязательно менять. В качестве альтернативы этому дорогостоящему процессу, можно протянуть один медный провод непосредственно от щитка. Для прокладки можно использовать пространства под плинтусами или цветные пластиковые коробы.
Монтаж двойной розетки взамен одинарной
Принимая решение о замене розетки нужно учитывать, что двойное изделие имеет суммарную мощность, которая распределяется на оба входа. Если нанесена маркировка 16А, общая мощность потребителей, подключенных к гнездам или к удлинителю от одного из них, не должна превышать 4 ватт.
Также следует учитывать, что за счет разноса входных отверстий по сторонам толщина двойной конструкции будет больше. Из-за этого возрастает риск ее повреждения каким-либо твердым и тяжелым предметом.
Типы двойных розеток
Кроме двойных розеток существуют также одинарные и многогнездные. Вид оборудования зависит от числа входящих в него штепсельных разъемов. Относительно модификации устройства могут быть двух видов:
- Закрытые – приборы, которые имеют затворы, прикрывающие контактную часть. Подходят для квартир, в которых проживают дети.
- Открытые – розетки стандартного вида.

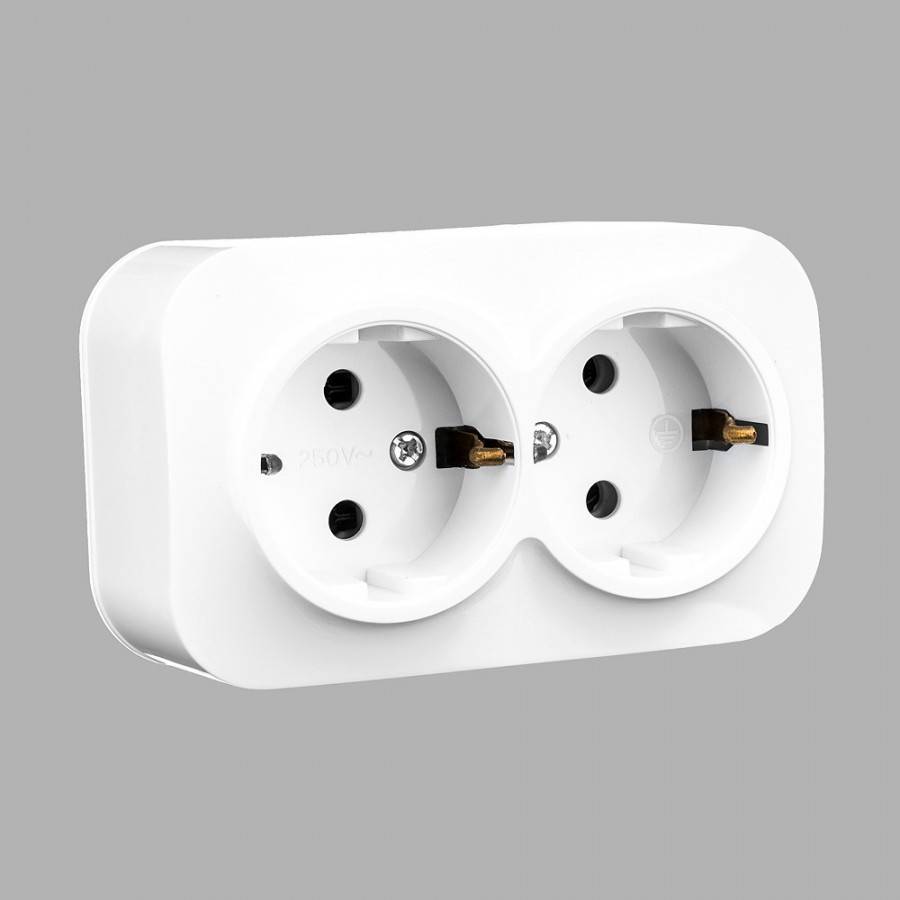

Также изделие может иметь или не иметь заземления. В розетках с заземлением есть заземляющие контакты, которые предохраняют электронику от перебоев напряжения.
Оборудование без заземления устанавливается в помещениях, где оно не предусмотрено (офисы, старые жилые дома). В таких зданиях подключение конструкции с заземляющим контактом не будет иметь смысла, потому что его будет не к чему подсоединить.
В современных домах и многоэтажках, где заземление предусмотрено, устанавливают розетки с заземлением.
Такие типы устройств различить несложно.

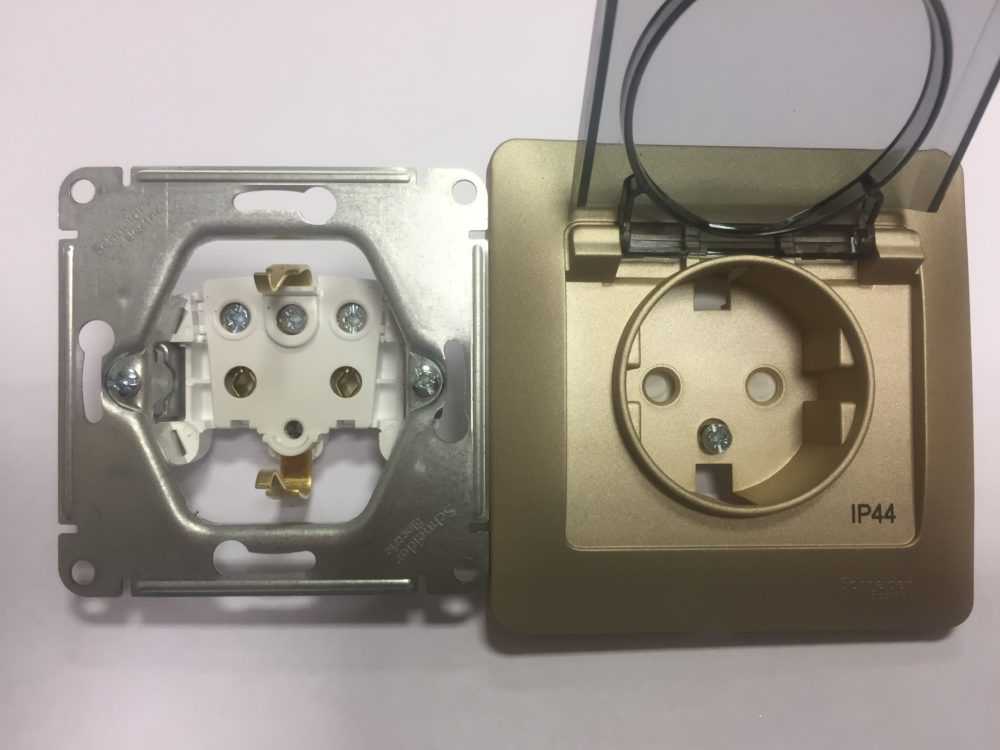

Существуют конструкции, защищенные от влаги, а также от пыли и грязи.
Другие виды конструкций:
- наружные;
- скрытые (внутренние);
- стандартные;
- полярные.
Двойная розетка в два подрозетника. Способы модернизации розетки
Смонтировать несколько розеток на месте одной можно двумя способами, достаточно часто применяющимися в быту:
- установка двойной розетки;

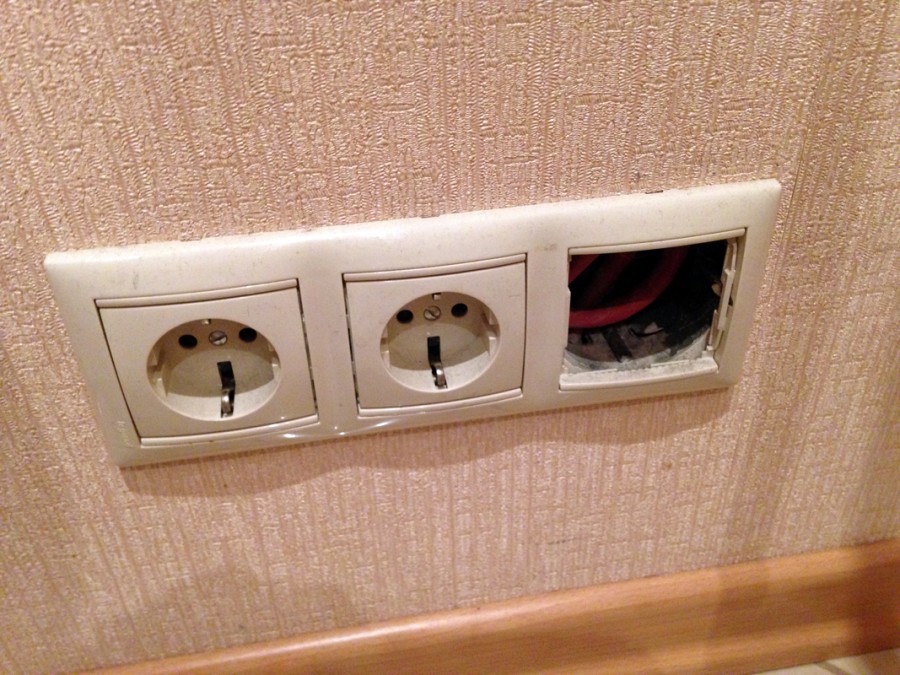

- монтаж блока из нескольких розеток.
Способы не равноценны, поэтому для правильного выбора нужно знать особенности используемых устройств.
Достоинства двойной розетки:
- возможность выбора модели, пригодной к установке в имеющийся подрозетник — без причинения вреда отделке квартиры устройством дополнительного монтажного гнезда;
- более низкая, чем у двух одинарных, стоимость.
Недостатки двойной розетки:
- меньшая жёсткость крепления на основании – наружная часть значительно больше стандартного подрозетника;
- суммарный допустимый ток на обе пары штепсельных разъёмов — 16 А (на столько же рассчитаны одинарные розетки);
- штепсельные разъёмы фиксированной ориентации, ограничивающей возможность разворота устройства на 90oпри установке.
Вывод: замена одинарных розеток двойными экономична, но применима для увеличения количества точек подключения лишь маломощных приборов. При выполнении капитального ремонта жилья лучше монтировать блоки из нескольких одинарных розеток.
Установка двойной розетки, как внутреннего, так и наружного размещения, идентична монтажу одинарной:
- Встраиваемое устройство можно подобрать по размерам имеющегося подрозетника. Если же двойная розетка имеет монтажную коробку индивидуальных габаритов, то под неё выполняется гнездо соответствующих размеров.

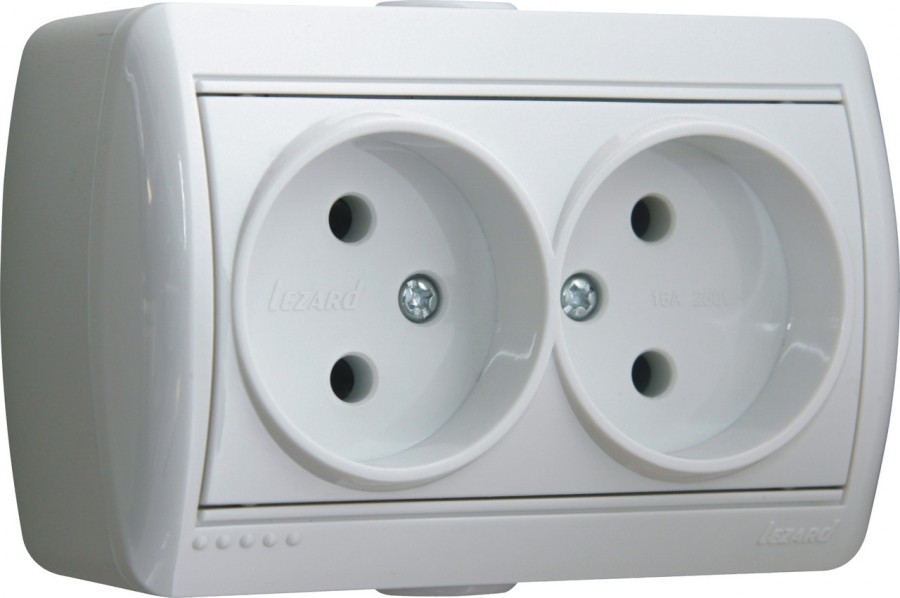

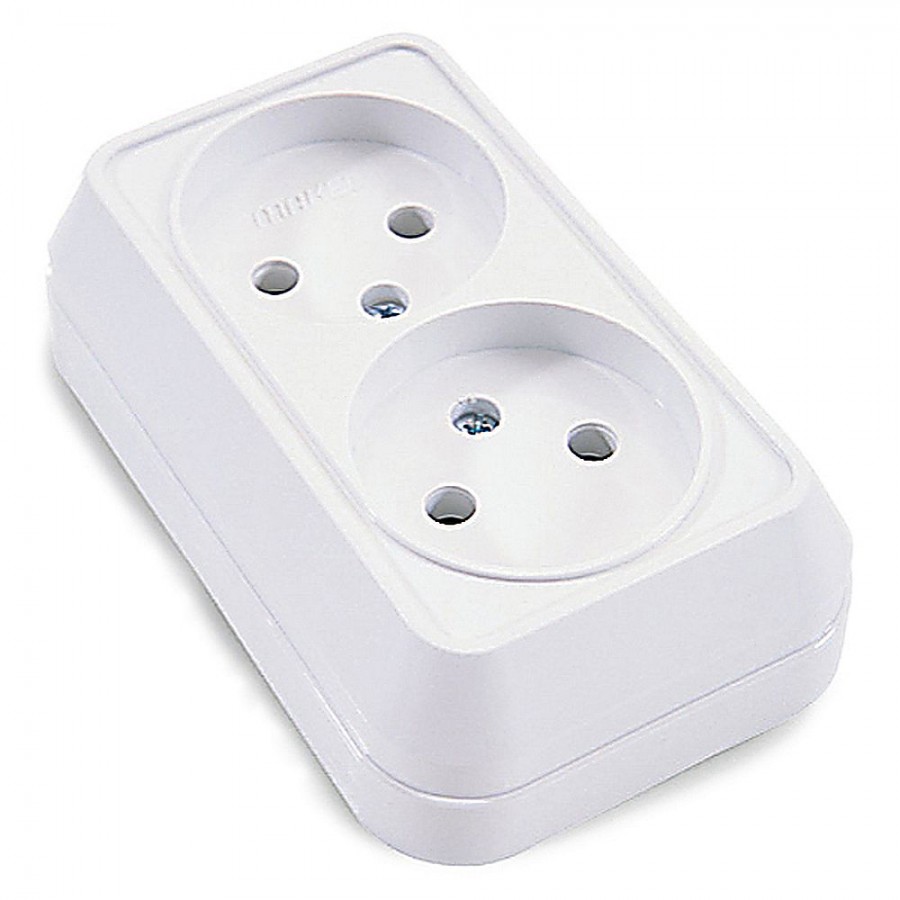

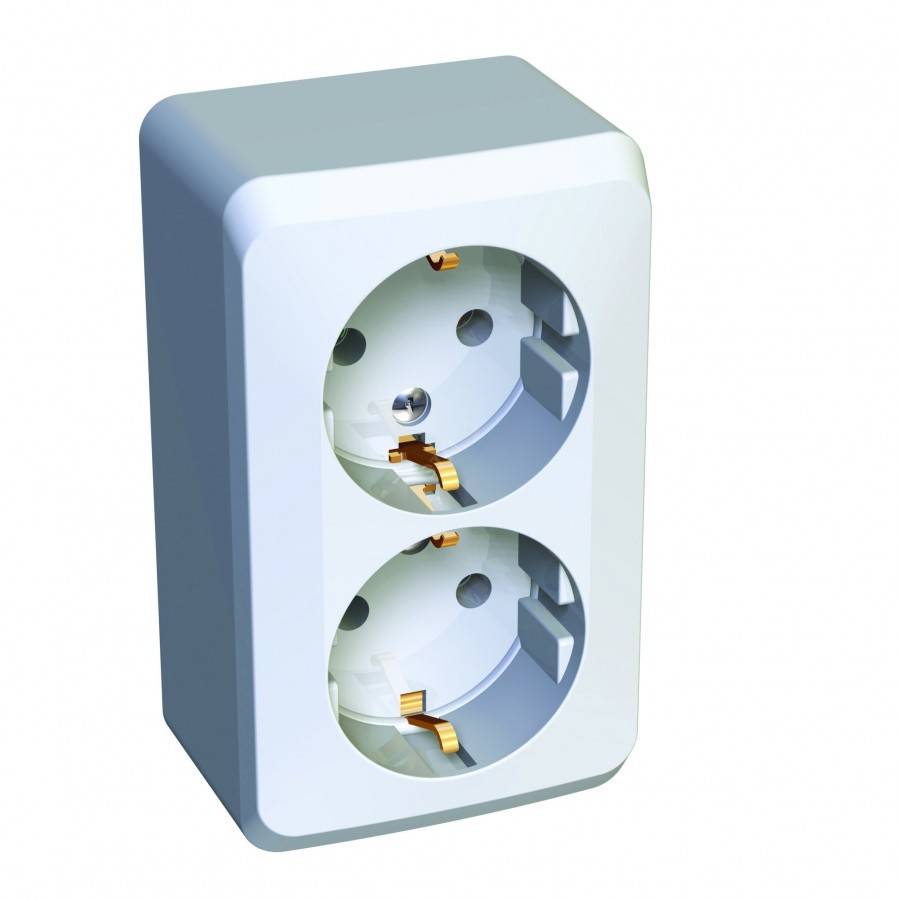

- Наружная розетка монтируется согласно инструкции изготовителя, на плоский подрозетник.
Для справки. Кроме простоты монтажа, накладные двойные розетки удобны тем, что подключать их можно как наружным, так и скрытым способом – расположив поверх точки выхода кабеля из стены.
Подготовка перед монтажом новой розетки

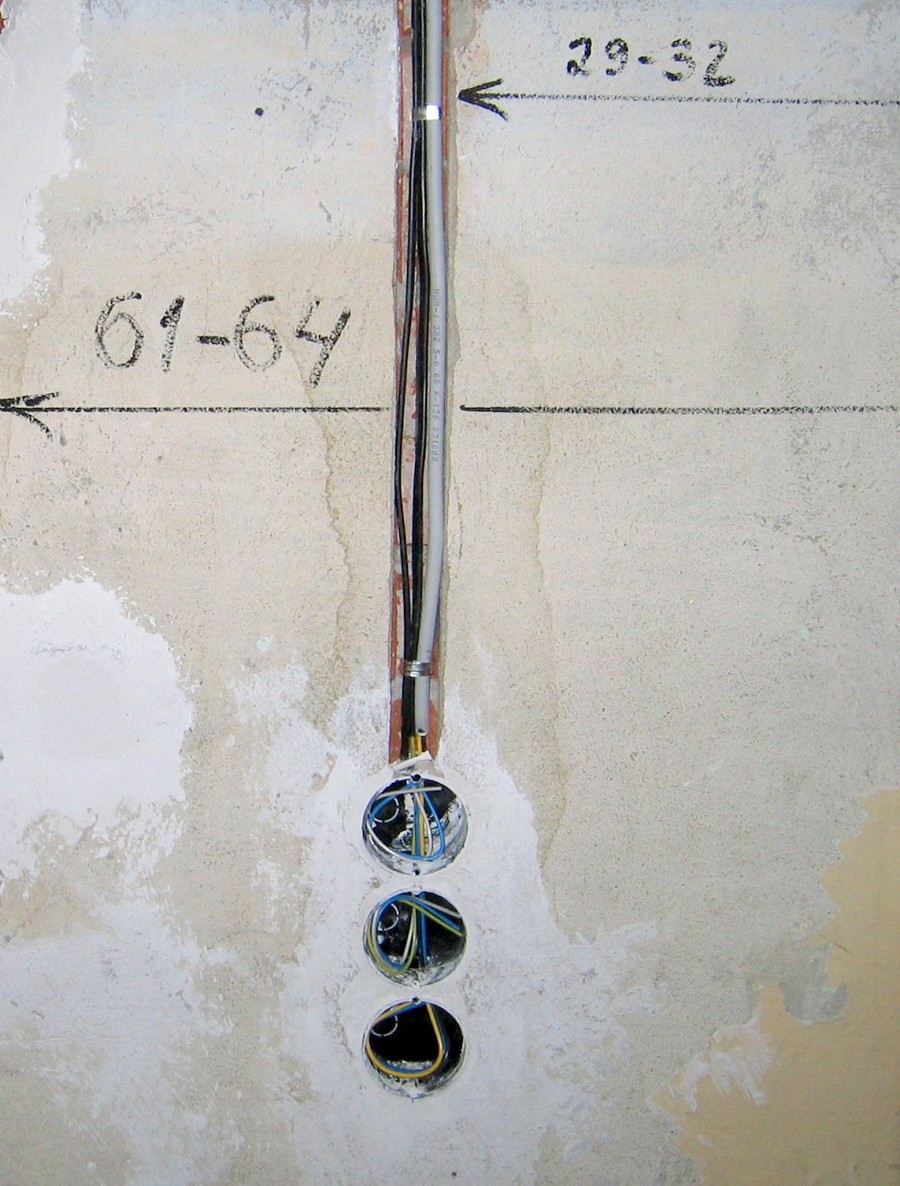

Пробейте штробу (канал) для прокладки провода к розетке. Для этого используется перфоратор или штроборез. Заложите провод в штробу. Желательно использовать гофрированную трубу, это позволит при необходимости произвести замену провода без удаления штукатурки.
После укладки провода заделайте штробу раствором. Подключать провод к распределительной коробке следует только после монтажа розетки. Далее необходимо подготовить посадочное место для розетки.
Двойная розетка может иметь 1 или 2 внутренних стакана. Соответственно потребуется подготовка необходимого количества отверстий. Для создания посадочных мест обычно используют специальную насадку для перфоратора – коронку.
Измерьте размер внутренней части розетки и сделайте отверстие подходящего диаметра, выбрав соответствующую коронку. При этом отверстие должно быть на 2-3 мм больше диаметра подрозетника. Глубина выемки должна позволять полностью спрятать внутреннюю часть розетки в стене.
Основные правила разводки розеток
Правила установки розеток и инструменты, которые могут понадобиться в процессе, регламентируются по СНиП (строительные нормы и правила) и ГОСТ.
При монтаже электропроводки и работе с розетками необходимо ознакомиться с Правилами Устройства Электроустановок (ПУЭ):
- элементы проводки (коробка распределения, счетчик, розетки, выключатели) должны быть легкодоступны;

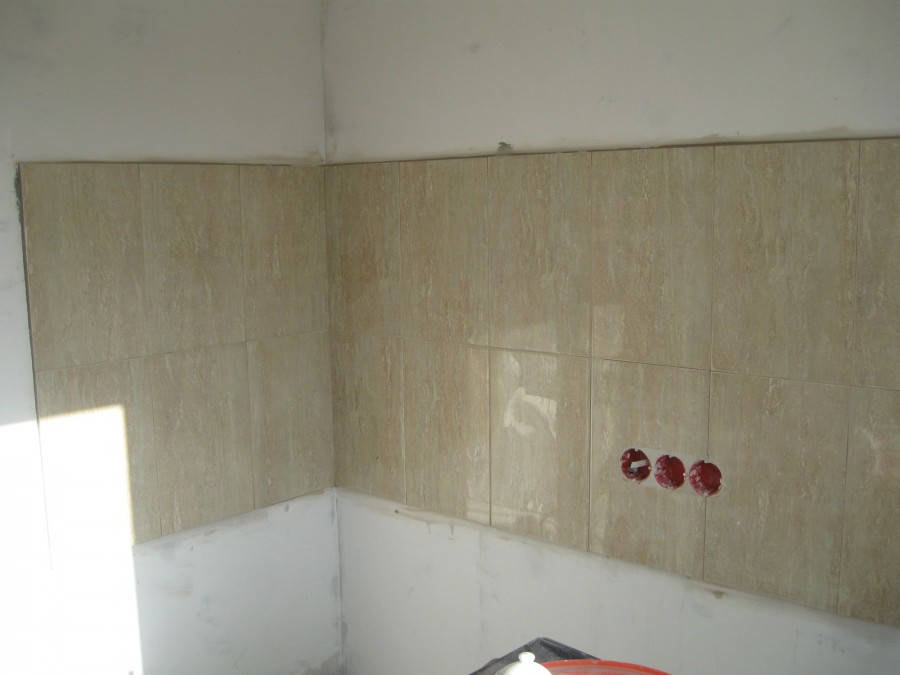

- розетки устанавливают на расстоянии 50-80 сантиметров от пола. Правило предпринимается в целях безопасности при затоплении помещения;
- при наличии в помещении газовых, электрических плит, а также радиаторов отопления и труб, розетки устанавливают на удалении в 50 и более сантиметров от заземленного оборудования;
- провода к устройствам прокладывают снизу вверх;
- розетки в помещении устанавливаются в числе не более 1 штуки на 6 квадратных метров. Подключить большее количество розеток можно только в кухне;
- нельзя устанавливать оборудование в туалете;
- проводку прокладывают на расстоянии в 10-15 сантиметров от труб, балок перекрытия и потолка. Высота проводки от пола должны составлять 15-20 см;
- разводка и соединение проводов осуществляются внутри распределительного короба;
- «Земля» и «Ноль» соединяются с устройствами болтовым соединением.
Это вся информация, которая может потребоваться при самостоятельном подключении двойной розетки. Усвоив необходимые правила, подключить новый прибор своими руками может любой желающий
Новичкам специалисты рекомендуют уделить особое внимание соблюдению правил безопасности, так как работать предстоит с контактами, проводящими ток
Еще раз ознакомиться с особенностями процесса установки двойной розетки можно, посмотрев видеоролик:
Особенности крепления розеток различных марок

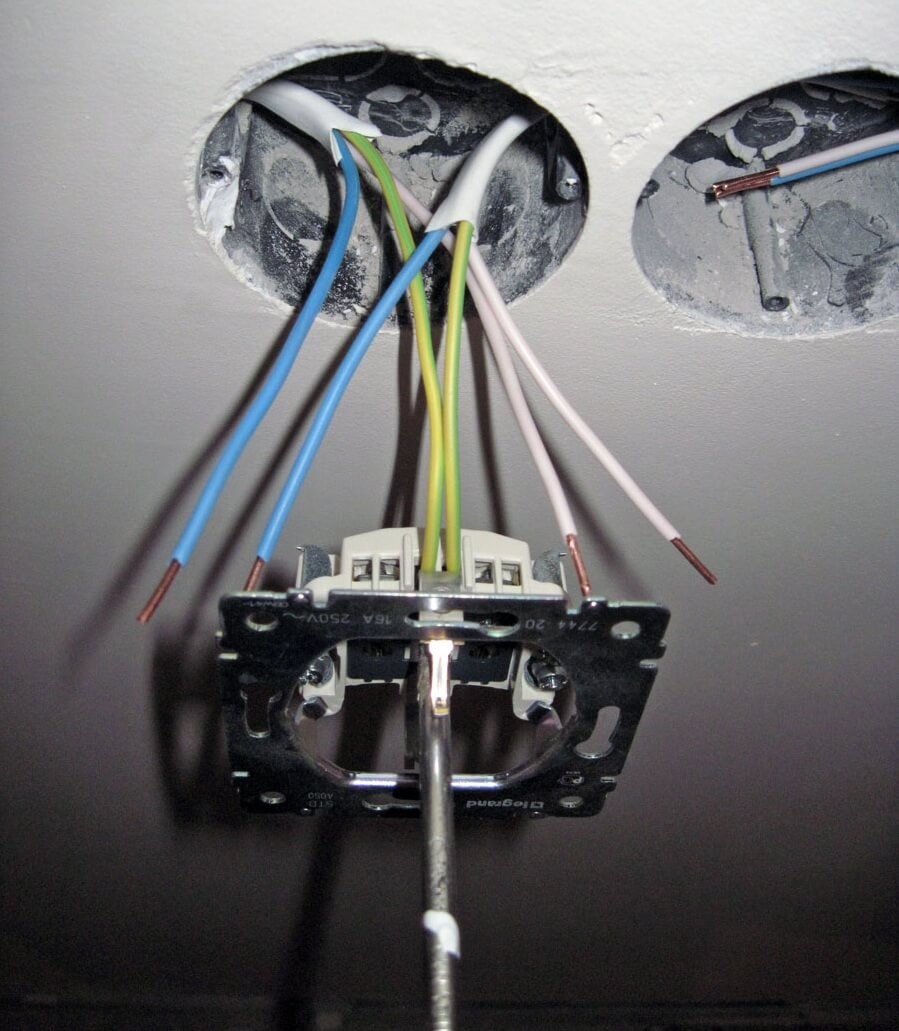

Подрозетники с подключенными к ним питающими кабелями следует закреплять, пользуясь расположенными по бокам специальными держателями. Возможно, их потребуется купить отдельно, но в некоторых моделях двойных розеток, например «Легранд», они часто в комплект поставки.
В некоторых моделях, например, «Вико», предусмотрено крепление провода не лапками-фиксаторами, которых просто нет, а при помощи шурупного крепления.
При закручивании винтов по направлению движения часовой стрелки, лапки-фиксаторы расходятся в разные стороны, намертво входя в толщу подрозетника, тем самым обеспечивая его максимально возможную надежность закрепления.

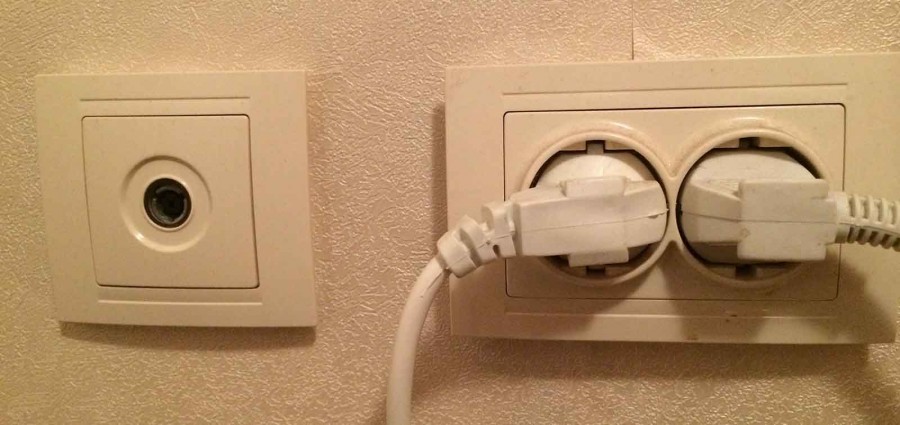

Но так как на подрозетник, рычаг воздействия на который находится по центру, воздействует двойная нагрузка, после продолжительной эксплуатации крепления расшатываются и ослабевают. Вывалившийся из «гнезда» подрозетник вытягивает за собой наружу и оголенные провода, что опасно не только возможным возникновением аварийной ситуации, но и грозит ребенку или взрослому получением электротравмы.
Опытными электриками для повышения надежности фиксации часто используется цементный раствор или алебастр, которые разводят водой до получения однородного густого раствора. При этом следует учесть, что работать с полученным материалом нужно аккуратно и очень быстро.
Смесь нужно заложить в то место, в котором планируется установка подрозетника. Для улучшения сцепления с поверхностью отверстия, внутренние его края рекомендуется слегка смочить водой.
После обработки все работы, касающиеся установки внутренней части двойной розетки можно выполнять не ранее, чем через 20-30 минут, чтобы уложенная смесь смогла как следует схватиться. Установив на положенное ему место и притопив его в смеси, положение «стакана» регулируется легкими ударами молотка, при этом следует воспользоваться строительным уровнем небольшой длины.
При установке подрозетника для повышения надежности фиксации важно следить за горизонтальностью и вертикальностью его положения, прикладывая уровень в обеих плоскостях. Получившиеся между подрозетником и стеной щели рекомендуется заполнить остатками алебастровой или цементной смеси. Не дожидаясь набора смесью прочности, следует незамедлительно убрать наплывы ножом или шпателем
Не дожидаясь набора смесью прочности, следует незамедлительно убрать наплывы ножом или шпателем
Получившиеся между подрозетником и стеной щели рекомендуется заполнить остатками алебастровой или цементной смеси. Не дожидаясь набора смесью прочности, следует незамедлительно убрать наплывы ножом или шпателем.
Расположив розетку горизонтально либо вертикально (в зависимости от модели) и придав электротехническому устройству требуемое положение, можно закреплять его в стене и подрозетнике посредством винтов. При необходимости дополнительного регулирования уровня работа выполняется с использованием круглогубцев.
Завершающие работы
На заключительной стадии установки двойной розетки сверху прикладывается лицевая декоративная панель и зажимается шурупами. Этот облагораживающий элемент спрячет не самую приглядную часть устройства и обеспечит ее защиту от случайных повреждений.
Лицевая крышка не только придает эстетичный вид, но и служит защитой розетки
Теперь остается лишь включить обратно расположенные на щитке автоматы и проверить работу установленного оборудования. После проверки электротестером или отверткой-индикатором, рекомендуется попробовать подключить какой-нибудь недорогой электроприбор, например, настольную лампу. Ведь малейшая допущенная при подключении ошибка может привести к возникновению короткого замыкания и перегорания бытовой техники.
Краткий обзор характеристик и цен

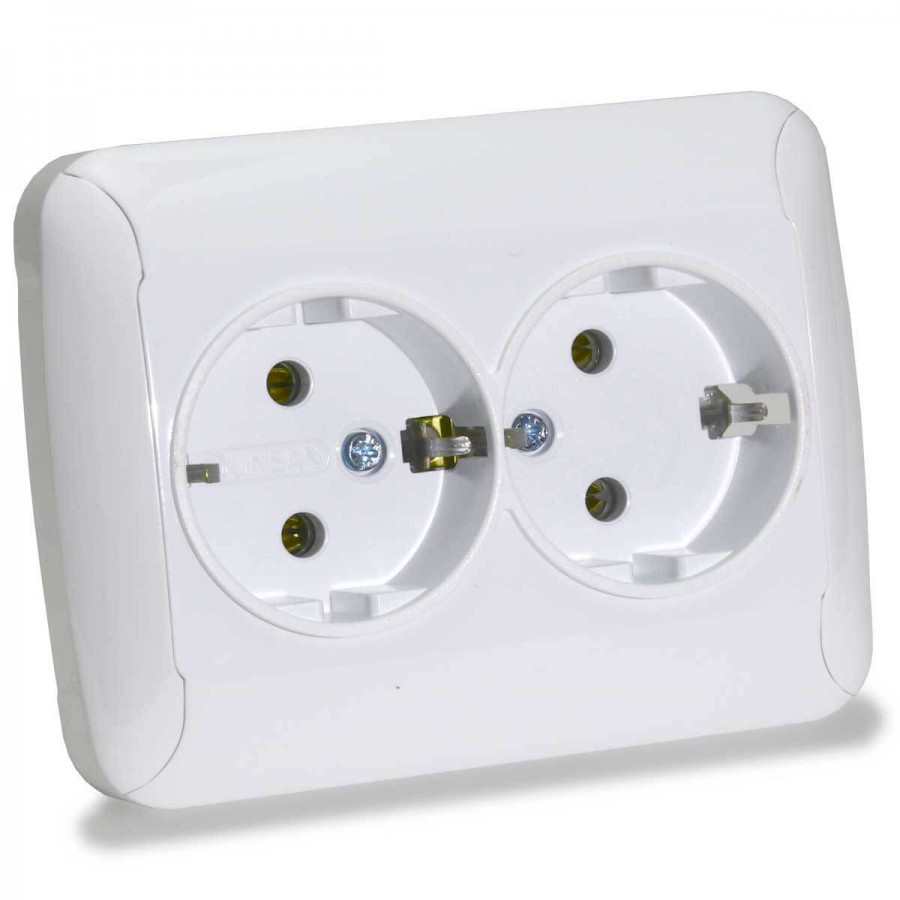

Legrand Valena На отечественном рынке электрических товаров представлен широкий выбор моделей розеток с двумя входами. Продукция различается по дизайну, техническим характеристикам и ценам.
Наиболее популярные изделия:
- Legrand Valena — заземление, винтовые клеммы, 16 А, IP20, 375 руб;
- Legrand Valena Allure — заземление, пружинные клеммы, защитные шторки, 16 А, IP21, 650 руб;
- Legrand Etika — заземление, винтовые клеммы, 16 А, IP20, 185 руб;
- Legrand Quteo — заземление, пружинные клеммы, защитные шторки, 16 А, IP21, 220 руб;
- Legrand Quteo — заземление, винтовые клеммы, защита от воды, 16 А, IP44, 525 руб;
Schneider Electric ДУЭТ WDE000124
- Schneider Electric Duet WDE000120 — без заземления, винтовые клеммы, 16 А, IP20, 110 руб;
- Schneider Electric Duet WDE000226 — заземление, пружинные клеммы, защитные шторки, 16 А, IP20, 130 руб;
- Schneider Electric W59 — без заземления, винтовые клеммы, 16 А, IP21, 100 руб;
- Schneider Electric Rondo RA16 — заземление, винтовые клеммы, защита от воды, 16 А, IP44, 250 руб;
- Viko Yasemin — заземление, винтовые клеммы, 16 А, IP20, 85 руб.
Ассортимент продукции состоит из механизмов с белыми и цветными крышками.
