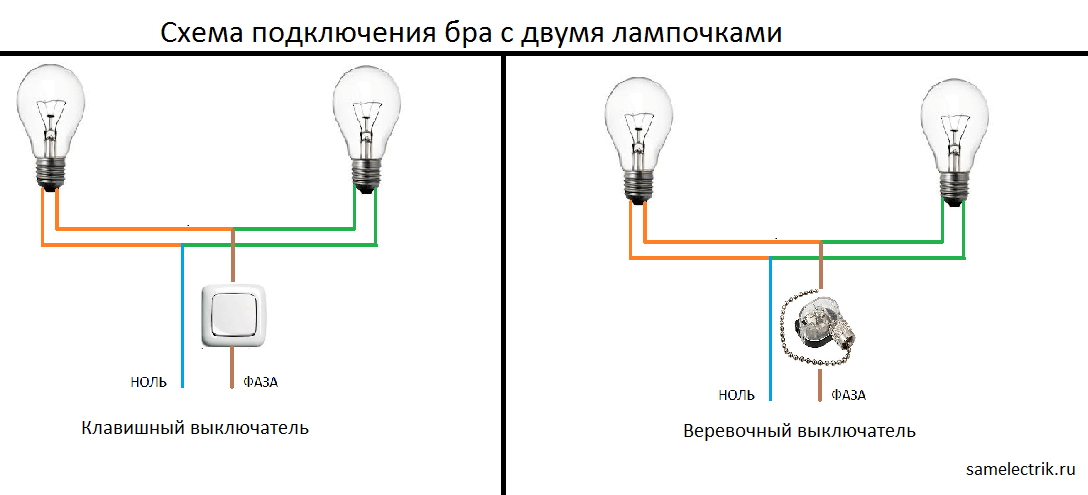

Две клавиши

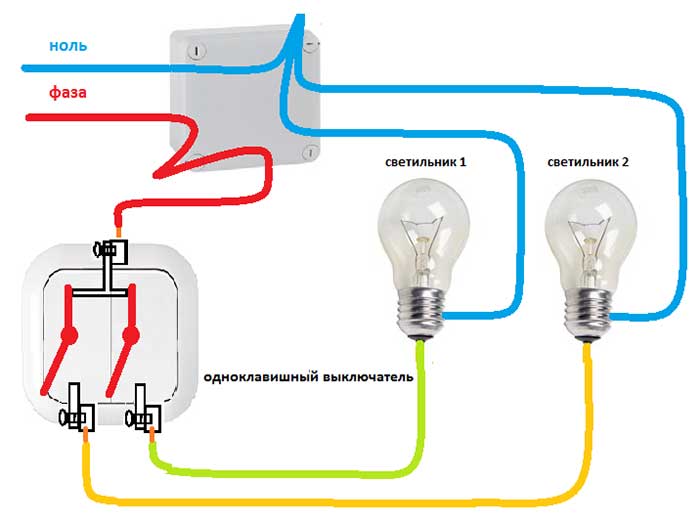

Схема подключения двухклавишного выключателя может немного отличаться. Этот процесс в первую очередь связан с тем, что разрыв цепей будет осуществляться отдельно для каждой клавиши. Здесь в распределительную коробку будет отходить две группы проводов. При входе в коробку вам необходимо соединить свой синий проводник с другими проводами.
Фаза при подключении будет вестись на разрыв двух кнопок, а затем она будет фиксироваться в отдельном отверстии. Два исходящих провода в этом выключателе будут идти к каждой группе светильников.
Как правило, двухклавишный выключатель может иметь три отверстия. Два из них будут находиться, с одной стороны. Еще одно отверстие будет находиться, с другой стороны. Там, где располагается одно отверстие вам необходимо подключить входящую фазу. С другой стороны вам необходимо подключить исходящие фазы. Здесь вы можете прочитать, как провести разборку выключателя.
Как выбрать переключатель фаз
Теперь давайте узнаем, на что обращать внимание при выборе автоматических моделей. Кроме силовых параметров в ПФ добавляются функции, упрощающие процесс настройки и эксплуатации
Первое и самое главное – актуальное. Чтобы получить фазовращатель в свою систему электроснабжения, главный критерий, на который нужно смотреть при выборе – это допустимый ток. Не покупайте устройство, ток которого превышает номинальный ток вводного автомата. Хотя селективность защиты должна обеспечивать безопасный режим работы, ее будет недостаточно для приведения электрической сети в соответствие с допустимыми током и мощностью.
Второй параметр – возможность регулировки. На дешевых коммутаторах вообще нет возможности установить значение минимального и максимального напряжения в сети электроснабжения, при котором происходит переключение, выбор приоритетной фазы. Минимальный набор регулировок – это установка минимального простоя, при коммутации работы приборов.
В более продвинутых моделях можно настроить время, через которое нужно попытаться перейти на основную фазу и другие настройки.
Третий параметр – спосов программы и индикации. В более простых моделях имеется светодиодный индикатор, обычно по одному светодиоду на фазу и дополнительный индикатор «АВАРИЯ». Когда линия в норме и к ней подключена нагрузка, горит соответствующий светодиод, например, зеленым цветом, когда линия в норме, но находится в резерве — светодиод моргает, при проблемах на всех линиях — Загорается индикатор «АВАРИЯ».
В более продвинутых моделях установлен семисегментный индикатор или ЖК-дисплей. Назначение индикаторов: отображение значения напряжения, настройки параметров, включенных и приоритетных фаз. Самый очевидный способ индикации — это отдельные светодиоды, а самый очевидный — ЖК-дисплей.
Четвертый параметр – функциональный. Простейший ПФ имеет набор заданных параметров электросети, принятых за норму, и стремится их придерживаться. Но каждый электроприбор требует индивидуального подхода к электроснабжению, обычно это 220 +/- 10% В, а в некоторых случаях допуск можно увеличить, или наоборот – уменьшить.
В более продвинутых моделях эти значения устанавливаются поворотом винта или рукоятки в нужное положение, согласно калибровке. Наиболее функциональными считаются модели с дисплеем и сенсорным управлением. При этом не думайте, что чем проще, тем хуже, часто не стоит платить деньги за функции, которые не принесут пользы.
Если мощности вашего коммутатора недостаточно для удовлетворения ваших потребностей, вы можете решить эту проблему двумя способами:

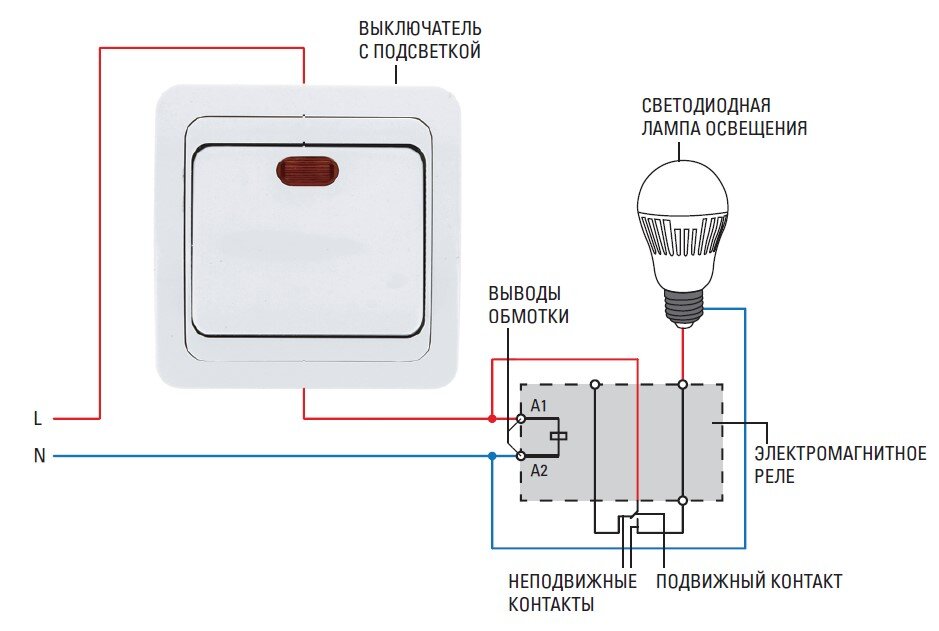

Установите электромеханический переключатель так, чтобы катушка пускателя или контактора была подключена к выходным клеммам переключателя фаз. Таким образом, вся нагрузка ляжет на силовые контакты последнего.
Особенности разводки проводов
Отрезок провода, предназначенный для потолка, заводим в гофру и ведем к стене с выключателем.
В первом варианте светильник гореть сможет только полностью. Не применяйте для изоляции скруток изоленту типа ПВХ — со временем она приклеится к контактам так, что при необходимости ее трудно будет убрать Если коробка снабжена винтовыми клеммами, контакты тогда выполняются с участием них.
Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом.
Правда, потребуется небольшая переделка на клеммах самого светильника. После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Соединенные провода нужно запаять и заизолировать.

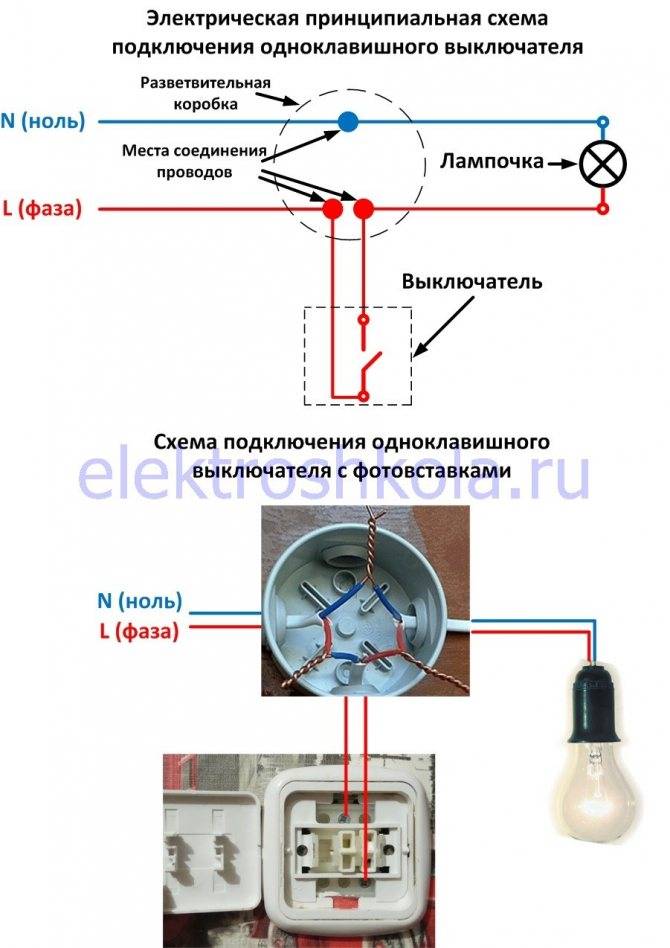

Одну только скрутку использовать нельзя, она должна выполняться вместе с другим методом пайка, зажимы. Хочется отметить, что разбирать, как подключать каждое устройство по отдельности не имеет особого смысла, так как все они имеют общую схему, используемую при монтаже одноклавишного выключателя к лампочке от розетки. Схема подключения выключателя от розетки Практически все выключатели можно подключать по обобщённой схеме к источнику света — электрической лампочке.
Выполняем монтаж выключателя своими руками Монтаж начинается с установки выключателя. Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше. Для этого нет нужды проверять каждое. При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения.
На ввод идет фазный провод из распределительной коробки или от розетки. Оставив хороший запас, провод можно отрезать. Горит, можно пользоваться. Если на стене нет установленной распределительной коробки и проложенного провода, то придется тянуть его от общей распределительной коробки. Включение лампочки из разных мест Чтобы управлять светильником более чем из двух центров, дополнительно к проходным потребуются перекрестные одинарные выключатели.
При включении выключателя нагрузка подается на лампочку, при выключении прерывается. Потребуются инструменты и расходные материалы: отвертки — крестовая и плоская с индикатором для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.
Как подключить выключатель света и подключить розетку

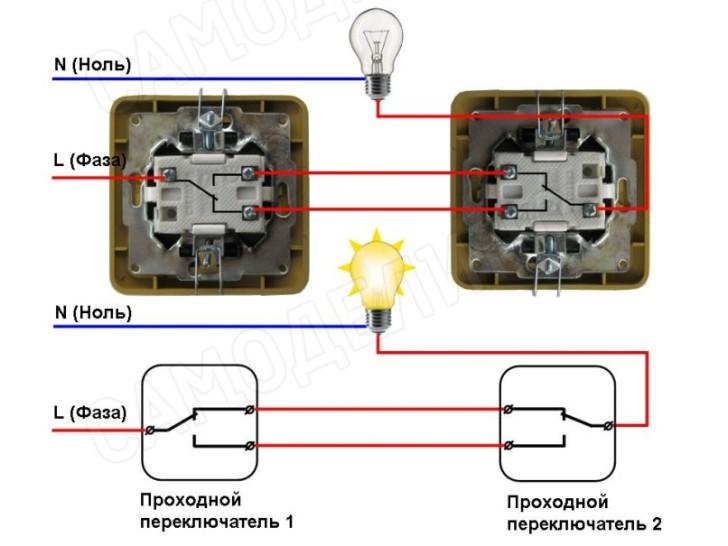

Схемы подключения проходного переключателя
Подключение и разводка электрической сети с выключателями зависит от нескольких факторов: количества управляемых источников света и элементов управления, необходимости установки дополнительных (промежуточных) точек отключения и других. Например, в многоэтажном доме необходимо рассчитать возможность управления светом на всех уровнях, схема будет существенно отличаться от необходимой для одной комнаты.
Подключение проходного выключателя в квартиру. Расположение на стенах
Подключение двух проходных переключателей
Как правило, на последних моделях с внутренней стороны есть схема подключения, которой следует руководствоваться при замыкании цепи. Два проходных устройства позволяют управлять одним источником света, максимум несколькими светильниками одной сети, например, в коридоре.
При установке следует учитывать тип выключателя – одноклавишный или двухклавишный. Последний представляет собой два механизма одноклавишного типа в одной коробке (используется для удобства и экономии места). К шестиконтактному выключателю подключаются два трехжильных провода.
Подключение нескольких параллельных потребителей
Проходные многоконтактные выключатели используются для нескольких пользователей, работающих параллельно.
Отличительный момент – подключение к фазам. Клеммы на вводе распределительной коробки должны быть соединены между собой и подключены к одной единственной фазе. Если к одному и тому же устройству подключить разные устройства, сгорит вся электрическая цепь.
Промежуточная точка управления
Дополнительный элемент управления необходим для переключения из нескольких точек – трех и более. В этом отличие проходного переключателя от перекрестного – в данном случае используются последние.
Промежуточный механизм изменяет направление тока в цепи. Действие зависит от положения переключателя на двух концах провода — к какой сети с разных сторон приложено напряжение.
Для двух выключателей на один источник света не нужно составлять сложную схему сборки. Главной особенностью является наличие трехжильного кабеля. Для установки промежуточных элементов и большего количества устройств требуется помощь
Важно учитывать допустимое напряжение цепи. При необходимости из щитка протягивается дополнительный кабель, и устанавливается отдельная распределительная коробка
Электромеханические переключатели: виды и основные характеристики
Электромеханические выключатели представляют собой целое семейство устройств, различающихся конструкцией и областями применения.
Тумблеры (перекидные переключатели)
Перейти в каталог массажеров
Это самый старый тип выключателя, широко выпускаемый на отечественных предприятиях. Основными достоинствами пружинно-рычажного устройства являются: надежность и жесткое сцепление контактной группы. Благодаря этим свойствам механизм работает точно и надежно. Наиболее распространены отечественные изделия серий ТП, ТВ, ПТ, а также зарубежные Jietong Switch.
Галетные (роторные) переключатели
Эти свитчеры, состоящие из галек с контактной таблицей и роторной осью, выпускаются с разным положением компании, галет. Такие изделия применяют в схемах автоматических, в устройствах (они получают переключатель), выбор цепях управления.
Клавишные (рокерные, кулисные) переключатели
Это тип переключателя с активатором в виде ключа. Они востребованы во многих сферах: от большегрузных автомобилей и другой техники до бытовой техники и компьютеров. Такие выключатели выпускаются в широком диапазоне рабочих напряжений, допустимых токов, типоразмеров, количества контактных групп, что позволяет подобрать оптимальное изделие для оборудования разной мощности и количества коммутируемых цепей.
Современные устройства изготавливаются в корпусах из прочных полимерных материалов. Корпус надежно крепится к гнезду с разъемами или замками. Клавиатурные переключатели могут быть установлены отдельно или составлять панель управления.
Большинство таких выключателей имеют торцевую подсветку светодиодными или неоновыми лампами. Их изготавливают с разной степенью защиты от внешних условий: от изделий, предназначенных для использования в закрытых помещениях, до герметичных выключателей, способных работать даже под струями воды.
DIP-переключатели
DIP-переключатели часто используются в современной промышленной электронике, а также в компьютерах и бытовой технике.
Они выполняются в монолитном DIP-корпусе с одной или несколькими контактными группами. Переключение – угловое или горизонтальное. DIP или DIL — это название типа корпуса, разработанного для электронных компонентов. Его особенностью является прямоугольная форма и наличие двух рядов выходов, расположенных по длинным сторонам. Такая конструкция позволяет увеличить плотность установки по сравнению с круглыми кожухами.
Для изготовления ДИП-корпуса используется пластиковый ПДИП или керамический КДИП. Устройства могут подключаться к плате напрямую или через промежуточную цепь, включающую резисторы, дешифраторы и элементы памяти. Второй вариант реализуется, когда сигнал преобразуется в более высокий или более низкий сигнал.
Сегодня переключающие DIP-устройства все реже встречаются в бытовой электронике в связи с внедрением более компактных радиодеталей. Однако они по-прежнему широко используются для сборки промышленного оборудования.
Одна из разновидностей DIP-переключателей – поворотные, содержащие в конструкции несколько электрических контактов. При повороте колеса нужный контакт совпадает с рисунком на корпусе, и контакт замыкается. DIP-переключатели могут быть разных размеров и иметь большие колеса для прокрутки или маленькие колеса, для вращения которых требуется отвертка.
Мультиметры используются для проверки исправности выключателя и надежности подключения проводников к его контактам.
