Подключение светильника и выключателя
Полная сборка схемы осуществляется следующим образом. Подключение выключателя осуществляется в разрыве фазы. В момент его выключения цепь размыкается и напряжение к лампочке уже не подается. Нулевой провод через распределительную коробку соединяется напрямую со светильником. Таким образом, фаза проходя через выключатель, дает возможность включения и выключения лампы, а также ремонта и обслуживания светильника.
Вводный фазный провод, идущий от автомата, соединяется с таким же проводом, идущим к выключателю. Для этого, лучше всего, использовать провода по цвету. Другая фаза, возвратившиеся из выключателя в распределительную коробку, соединяется с питающим проводом, подключаемым к лампе. Нулевые провода лампы и питания также соединяются в распределительной коробке.
После этого, визуально проверяется схема подключения. Провода должны быть правильно соединены между собой. В готовой схеме все скрутки дополнительно уплотняются с помощью плоскогубцев, а сверху надеваются ПХВ трубки и фиксируются изолентой. Скрученные провода аккуратно укладываются в коробку, после чего, она закрывается крышкой.
Размещение проводки в распределительной коробке выполняется следующим образом. Вначале к ней необходимо подвести общий питающий кабель, а затем остальные провода, идущие к выключателю и лампочке. Один провод светильника соединяется с нулевой жилой основного провода, а другой – с проводом выключателя. Второй провод выключателя соединяется с проводником фазы общей сети. В итоге рабочие жилы лампы оказываются соединенными с общей электропроводкой через выключатель.
Таким образом, решается задача, как подключить светильник через выключатель с одной клавишей. Данная схема лежит в основе подключений других выключателей с большим количеством клавиш.
Можно ли подключить к выключателю розетку
Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.
В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?
Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.
Классическое включение: отвод от распределительной коробки.
Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.
При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.
Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.
Выключатель находится между источником электроэнергии и осветительным прибором.
Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.
Последовательность работ следующая:
- Демонтируем действующий выключатель, не трогая монтажную коробку.
- Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
- Аккуратно сверлим отверстие для подрозетника.
- В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:
Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.
Расширение силовой сети в отдельном помещении, за счет расключения в действующих коммутационных устройствах возможно. Как правило, организуется подключение выключателя к розетке. Обратная ситуация возможна лишь при определенной схеме электропроводки.
Схема управления освещением из 4 мест при помощи импульсного реле
Одним из таких более простых вариантов, является использование так называемых импульсных реле.
В бытовой сфере широко применять их начали относительно недавно, но само реле известно уже давно и успешно применялось на производстве. Оно вполне неплохо зарекомендовало себя, и его применение для управления освещением вполне оправдано.
Что такое импульсное реле?
Теперь давайте разберемся, что такое это импульсное реле, и какой тип освещения должен быть в комнате для его использования? Импульсные реле бывают двух видов – электромагнитное и электронное. Мы рассмотрим принцип работы на примере электромагнитного реле, так как он более нагляден.
Импульсное реле
- Как и любое другое реле, импульсное реле имеет катушку и магнитопровод. Магнитопровод в нормальном положении разомкнут.
- При подаче напряжения на катушку, магнитопровод замыкается. Благодаря тому, что к магнитопроводу жестко прикреплены подвижные контакты, они так же приходят в движение и замыкаются с неподвижными контактами.
Принцип действия обычного электромагнитного реле
- Но в обычном реле при исчезновении напряжения на катушке, магнитопровод отпадает. В результате размыкаются и контакты. В импульсном реле этого не происходит, так как контакты блокируются в сработанном положении.
- Для того, чтобы контакты в импульсном реле изменили свое положение, необходима повторная подача напряжения на катушку. При этом они так же зафиксируются в отключенном положении.
Технические характеристики импульсного реле РИО-1
Для подачи напряжения на катушку, используются обычные кнопки. Ведь для перехода реле из одного положения в другое достаточно импульса длиной до 0,3 сек. При этом допускается использование такого реле практически для любых систем освещения. Так Led освещение может быть суммарной мощностью до 460 Вт. А вот количество и мощность люминесцентных ламп в схеме зависит от их cosα, и может варьировать от 8 до 25 штук.
Схема управления освещением от импульсного реле
Ну а подключение импульсного реле на порядок проще, чем схема с проходными и перекрестными переключателями. Но здесь следует быть внимательным и не перепутать точки подключения.
Так как каждый производитель маркирует вывода импульсного реле по-разному, то в качестве образца мы возьмем наиболее распространенную модель РИО-1.
Кнопки для управления реле РИО-1
- Так как наши кнопки коммутируют только цепи катушки реле, то начнем с подключения силовой части нашего реле. Для этого подключаем к фазному групповому проводу, кабель, который подключаем к контакту «11» — это один силовой контакт нашего реле.
- От второго силового контакта реле – «14» подключаем наши светильники. Кроме того, для работы светильников нам требуется подключить к ним дополнительно нулевой и защитный провод. Делать это следует в соответствии с маркировкой.
На фото схема подключения реле РИО-1
Теперь наша инструкция расскажет вам, как подключить катушку реле. Для этого нам потребуется четыре кнопочных выключателя, которые имеют контакт 1 и 2
Какой из них будет первым, а какой вторым неважно. От того же фазного группового провода, в распределительной коробке подключаем провод, который монтируем ко всем контактам номер 1 кнопок
Затем соединяем все контакты номер два, и подключаем их к контакту «Y» импульсного реле
Для нормальной работы катушки осталось подключить нулевой провод к контакту «N» импульсного реле — и наша схема готова к работе.
Схема подключения для управления освещением импульсным реле из 4 мест
Теперь при нажатии на любую из кнопок подастся напряжение на катушку реле, и она перебросит силовой контакт. Он замкнется и загорится свет. При повторном нажатии на любую кнопку опять подастся напряжение на катушку, и она разомкнет силовой контакт. Свет соответственно потухнет. И так бесконечное число раз.
Схема подключения выключателя
У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.
Схема подключения одноклавишного выключателя
Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный)…

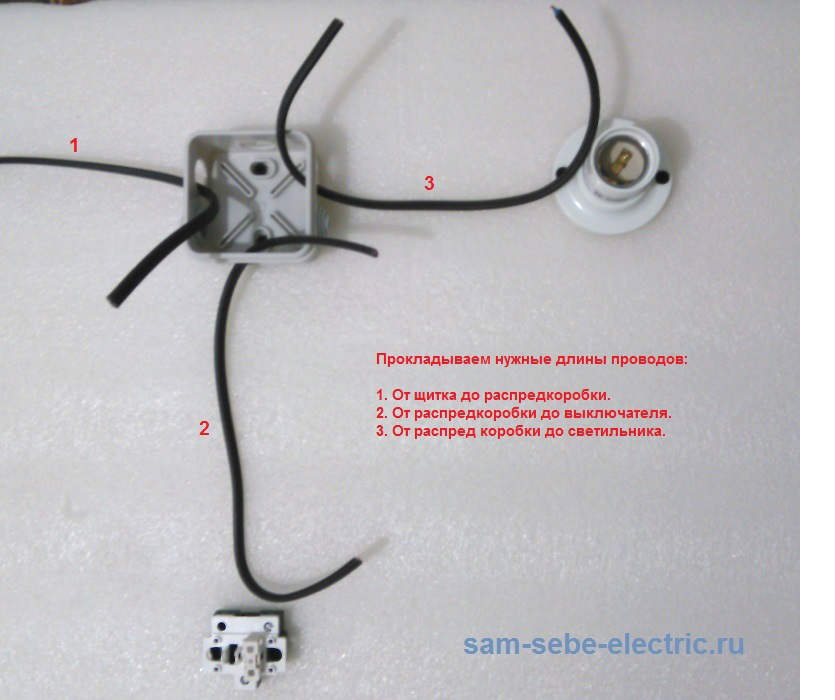

Теперь прокладываем все необходимые провода:
- Провод от щитка до распределительной коробки.
- Провод от распределительной коробки до выключателя.
- Провод от распределительной коробки до патрона светильника.
Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.
Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.
Собираем выключатель и ставим на место светильник…
Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:
- Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
- Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
- Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.
Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.
На фото я не паял и не изолировал скрутки. Уж извиняйте меня.
Закрываем коробку и включаем свет!
Это еще не все…
В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.
Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.
Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 – это приходящий провод от щитка, а провод №2 – это уходящий провод на следующую распредкоробку.

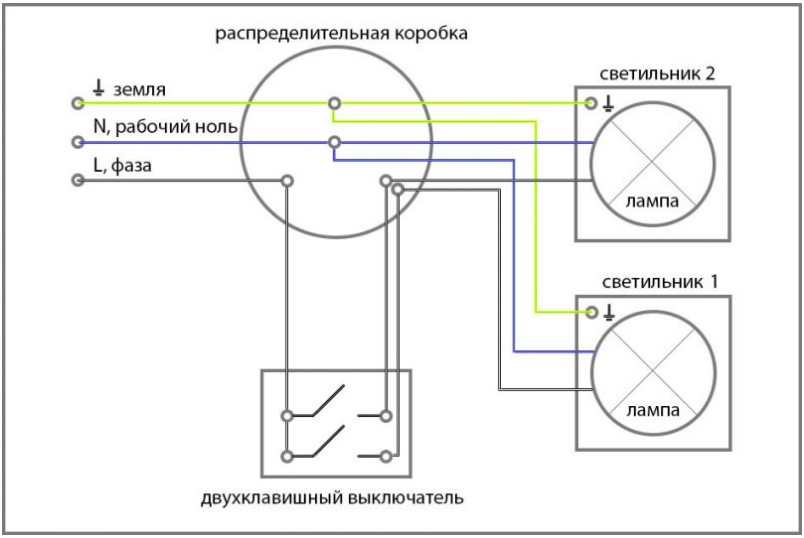

Схема подключения двухклавишного выключателя
Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.
Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение “L” означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения “1” и “2” означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.
На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.
Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.
Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.
Улыбнемся:
Пьяный электрик уткнулся лбом в столб. Рядом болтается оголенный провод. Электрик: – Неее пооонняял… Хватает рукой провод, дергается от удара током: – Все! Понял! Понял!
Способы запитывания лампочки через выключатель
Существует несколько вариантов схемы соединения лампы с переключателем: традиционная одноклавишная, с двумя кнопками, двумя выключателями и иные. Мастеру нужно подобрать наиболее подходящую для целей жильца и устройства домашней электросети.
Одна лампа – один выключатель
Самая простая схема состоит из одного осветительного элемента и одноклавишного рубильника.
Теоретически подключение не отличается от описанного выше – нулевая жила идет напрямую от распределительного щита к потребителю, а вот в фазный производится врезка прерывателя. Но практически все выглядит несколько сложнее.
Для подключения такого типа в первую очередь следует определиться с местом монтажа распределительной коробки.
Ее следует установить, как можно ближе к месту установки выключателя, при этом должна исключаться легкость доступа к ней.
От этого напрямую зависит количество проводов, требуемого для создания ветки. Оптимальное ее расположение – под потолком над рубильником.
А далее все просто:
- Определяем месторасположение осветительного элемента – лампы (к примеру – в центре потолка);
- Выбираем место установки прерывателя (условно – ниже распределительной коробки);
- В распределительную коробку заводим проводку, идущую от распределительного щита;
- По потолку прокладываем проводку (по возможному кратчайшему пути) от патрона лампы и тоже ее заводим в коробку;
- Остается провести укладку провода от выключателя к распределительной коробке.
Для простоты провод, идущий от щита к коробке, обозначим как «ввод», а от коробки к потребителю – «вывод».
Для схемы с одноклавишным выключателем и одной лампой используются двухжильные провода.
После укладки всей проводки (открытым или закрытым способом) остается только все правильно соединить и для этого важно определить, какая жила — фазная, а какая – нулевая. Узнать это можно при помощи индикаторной отвертки, сделав соответствующую проверку на выводах из распределительного щита до отключения питания электросети. Узнать это можно при помощи индикаторной отвертки, сделав соответствующую проверку на выводах из распределительного щита до отключения питания электросети
Узнать это можно при помощи индикаторной отвертки, сделав соответствующую проверку на выводах из распределительного щита до отключения питания электросети.
Чтобы было понятнее, рассмотрим, как все правильно соединить, используя разный окрас оплетки жил проводки.
К примеру, для создания ветки питания осветительного элемента использовался провод с жилами, окрашенными в коричневый и синий цвета.
При подключении вводного провода к распределительному щиту коричневую жилу соединили с фазным выводом, а синюю – с нулевым.
Зная это, остается только все правильно соединить в распределительной коробке.
Поскольку «ноль» идет напрямую на потребителя, то синюю (нулевую) жилу ввода соединяем с соответствующей по цвету жилой вывода.
Остается включить в схему рубильник. От него к распределительной коробке тоже кинут двухжильный провод, но в этом случае он — две части одной линии (фазной).
Берем коричневую (фазную) жилу ввода и соединяем ее с любой из жил, к примеру, тоже с коричневой, ведущей на выключатель.
Остается только синюю жилу, идущую из выключателя, соединить с коричневой жилой вывода.
Далее все места соединения необходимо качественно заизолировать, и только после этого – проверять работоспособность созданной ветки путем подачи на нее напряжения.
Это мы рассмотрели детально способ подключения одной лампы к одноклавишному прерывателю.
Светильник один, выключателя два
Схема подключения двух проходных переключателей
Владельцам протяженных коридоров часто требуется подключить два выключателя на одну лампочку, чтобы управлять осветительным прибором с двух концов прохода. Еще данная конфигурация применяется при движении по лестничному пролету или в просторных комнатах для управления светильником, не вставая с постели. Минус этого варианта – неопределенность положения кнопок включения-выключения.
Если установить третий однокнопочный выключатель на пространстве между этажами, реализуется независимое освещение лестничных пролетов. Тогда по нажатию кнопки предыдущий прибор будет выключаться, а следующий – включаться.
Установка выключателя
Накладной клавишный выключатель Устройства бывают двух типов – предназначенные для наружной установки и для внутренней. Модели первого вида могут крепиться на разные типы поверхностей без добавочных приспособлений для изоляции. Вторые нуждаются в установке подрозетников в предварительно подготовленные округлые углубления.
Принято считать корректной такую посадку выключателя, когда свет включают, нажимая на верхнюю область клавиши, а выключают, используя нижнюю. В таком случае даже жилец маленького роста сможет быстро отключить светильник движением руки, направленным вниз.
Подготовительные работы
Сколько бы клавиш не имел ваш выключатель (одну, две или три), подготовительные работы будут одинаковыми.
Для начала в помещении необходимо смонтировать общую распределительную коробку и монтажную коробку под коммутационный аппарат, её ещё по-другому называют подрозетник:
- Если стены в вашем помещении сделаны из ПВХ, гипсокартонных листов, дерева или панелей МДФ установите на дрель специальную коронку с зубчатыми краями и сделайте отверстие. В него вставьте монтажную коробку и зафиксируйте к стене при помощи саморезов.
- В случае с бетонными или кирпичными стенами проделайте отверстие при помощи перфоратора или дрели с насадкой, работающей с бетонными поверхностями. Но в этом случае монтажные коробки необходимо ещё зафиксировать при помощи гипсового или алебастрового раствора
Как правило, работы по монтажу отверстий выполняют одновременно с прокладкой штроб. Это делается чисто из эстетических соображений, грязи от таких строительных работ очень много, и уж лучше один раз напылить и убрать. Штробы – это такие борозды в стенной поверхности, в которые потом будут уложены соединительные провода. Их можно делать при помощи различных инструментов:
- Молоток и зубило. Это старый дедовский метод, его преимущество в полном отсутствии затрат на приобретение инструмента (молоток и зубило у каждого мужчины имеются). Недостаток такого способа штробления – отнимает много времени и сил.
- Болгарка. Этот инструмент часто называют худшим из лучших. Удобно, что штробы можно сделать быстро и не прилагая особых усилий. Но именно от болгарки очень много шума и пыли, к тому же не по всей длине получается проделать штробы одинаковой глубины, и работать болгаркой в углах помещения практически невозможно. Так что такой электроинструмент выбирайте в крайнем случае.
- Перфоратор. Всё что потребуется, это приобрести для него специальную насадку – штробер или лопатку. Во всём остальном недостатков нет, быстро, удобно, канавки получаются более или менее ровными.
- Штроборез. Для такого вида работ это идеальный инструмент. Работает эффективно, безопасно и быстро. Штробы получаются ровными, пыль отсутствует, так как штроборез соединяется со строительным пылесосом. Им удобно работать, инструмент не издаёт сильного шума. Единственным недостатком является высокая цена. Но есть службы, в которых можно взять штроборез на прокат.
Читать также: Внутри чугунной отливки во время литья
Кратко о штроблении стен с помощью инструментов перечисленных выше рассказано в этом видео:
В проделанные штробы необходимо проложить двухжильные провода и зафиксировать при помощи цементного или алебастрового раствора.
Итак, подготовительные работы окончены, коробки смонтированы, провода проложены, можно выполнять подключение лампочек и выключателя.
Двух или трехжильный кабель?
Далее сверху от распаечной коробки до места установки
выключателя спускаете второй кабель. Для одноклавишника он должен быть
двухжильным ВВГнг-Ls 2*1.5мм2.
При этом многие опытные электрики все же рекомендуют
изначально закладывать в штробу трехжильный. Хотя для простого выключателя
света третья жила и не нужна (она останется незадействованной), однако в
будущем, вы легко сможете заменить одноклавишный выключатель на двухклавишный
или проходной.
Заново штробить стены и срывать обои уже не потребуется.
С двухжильным проводом подключить более “сложные” выключатели уже не получится. Там схемы будут совершенно иными.
То же самое относится и к ванной комнате. Если в процессе ремонта заложить на одноклавишник трехжилку, то впоследствии его также можно будет поменять, а от второй клавиши запитать вытяжной вентилятор.
Кабель с обоих сторон зачищается, а его жилы
подписываются как L и L1.
L – приходящая фаза
L1 – эта же фаза, но уже уходящая на светильник
Подключение выключателя к сети
Когда нужно подключить лампочку через выключатель, схема – это не просто рекомендация. Это руководство к действию. Менять ее нельзя. Место установки последнего – разрыв «Нолевого» кабеля. А пошаговый алгоритм выглядит следующим образом:
- Жила перед укладкой в контактный разъем зачищается от изоляции примерно на 1 см.
- Оголенную часть вставляют в отверстие до упора, заблаговременно послабив болты.
- Винты затягивают, пока не будет обеспечено надежное соединение. Провод обездвиживается.
- Те же действия выполняют со вторым кабелем. Последовательность мероприятий идентична.
- Внутренности выключателя укладывается в подстаканник, распорный механизм приводится в действие.
Пользуясь пассатижами и отвертками, не прикладывайте чрезмерные усилия. Металл мягкий, пластик хрупкий. В противном случае можно повредить узлы, что приведет к необходимости тратить деньги за приобретение нового устройства.
Однако, и слишком слабо зажимать контакты нельзя
Важно, чтобы шнур не двигался вдоль оси контактного отверстия, не выпадал, не заламывался, не перекручивался. Тогда включатель прослужит долго, и не будет требовать ремонта и замены
Коммутирование розетки и выключателя в электрораспределительной коробке
Часто спрашивают, как подключать светильники к выключателю и розетку, которая также есть в комнате. Главное, чтобы они не были запитаны последовательно. Неправильно, когда выключая свет, вы будете обесточивать приборы, работающие от этой розетки.
Для этого после ввода в распредкоробке одну жилу направляют к ней, а другую, независимую тянут к включателю. «0-й» шнур также для каждого потребителя свой. Получается два независимых ответвления.
Особый случай, когда необходимо, чтобы питание, поступающее к розетке, прерывалось по желанию. Тогда используется последовательное подключение светильника с выключателем и разъема. Это значит, что выход включателя является входом для розетки. И только после провод тянут к распредкоробке. В результате после включения загорается лампа и ток поступает к розетке, а после выключения обесточиваются все подключенные потребители вместе со световым источником. В быту такая схема применяется редко.
Маркировка проводников
Для выполнения электромонтажных работ удобнее использовать кабели, все проводники которых имеют маркировку. Ее выполняют, используя изоляцию различных цветов. Для трехжильных кабелей, применяемых в однофазных сетях 220 вольт, своеобразным стандартом стала цветовая маркировка, указанная в таблице.
| Назначение проводника | Обозначение на схемах | Цвет |
| Фазный | L | Красный, коричневый, белый |
| Нулевой | N | Синий |
| Защитный | PE | Желто-зеленый |
Несоблюдение цветового соответствия не приведет к катастрофе или потере работоспособности сети, но к путанице и к ошибкам в монтаже – практически на 100%.
Менее распространенный вариант – цифровая маркировка. Цифры от одного до максимального количества жил в кабеле наносятся на изоляцию по всей длине проводника. Если применяется немаркированный кабель, после укладки и разделки его надо вызвонить с помощью мультиметра или другим способом и отмаркировать жилы самостоятельно.
Разновидности выключателей освещения
Классифицировать бытовые коммутационные приборы можно по разным признакам. В первую очередь их делят по назначению. Оно определяется видом контактных групп, их количеством. Самые распространенные аппараты – ключевые. Они имеют контактную группу на замыкание-размыкание электрической цепи. По количеству контактных групп подобные приборы делятся на:
- одноклавишные – с одной контактной группой;
- двухклавишные – с двумя независимыми группами;
- трехклавишные – с тремя.
Обозначение выключателей на схемах и чертежах.
Также существуют проходные и перекрестные приборы для создания схем управления светом из нескольких точек.
Схемы контактов различных бытовых приборов.
По способу воздействия их можно разделить:
- клавишные;
- кнопочные – с кнопкой без фиксации для управления светом через импульсные реле;
- поворотные — для включения освещения управляющий орган надо повернуть;
- сенсорные, управляемые дистанционно и т.д. – для создания систем типа «Умный дом».
По типу установки включатели делят на:
- внешние – применяются при открытой или скрытой проводке;
- встраиваемые – используются при скрытой проводке.
По степени защиты выключатели делятся на аппараты внутренней установки и наружной установки (IP не менее 44)
Также при выборе надо обратить внимание на номинальный ток – он должен с запасом перекрывать ток предполагаемой нагрузки
Варианты подключения
Используется несколько вариантов установки таких приборов, которые имеют свои плюсы и минусы. Для большинства модификаций такого устройства расшифровка обозначения контактов следующая:
- N — нулевой провод;
- Y1 — вход включения;
- Y2 — вход выключения;
- Y — вход включения и выключения;
- 11-14 — коммутирующие контакты нормально-открытого типа.
Перед началом установки необходимо внимательно изучить паспорт устройства, где могут быть указаны иные расшифровки.
Централизованное управление освещением одной кнопкой
На моделях с так называемым центральным или централизованным управлением, помимо вышеперечисленных, есть еще дополнительные клеммы ON и OFF.
При подаче напряжения на них, реле принудительно либоотключается (OFF), либо включается (ON).
Они используются при сборке схемы с мастер кнопкой или мастер выключателем. То есть, выходя из дома, всего с одной кнопки вы централизованно можете отключить свет на всех этажах и во всех комнатах.
Вот такая схема собранная на несколько групповых светильников, подключенных от разных импульсных реле. Заметьте, что в данном случае все реле должны быть именно с центральным управлением, иначе схема работать не будет.
Схема №2 – с центральным управлением У имульсников ABB блокцентрального управления можно докупить отдельно и присоединить его с левойстороны от реле E290.

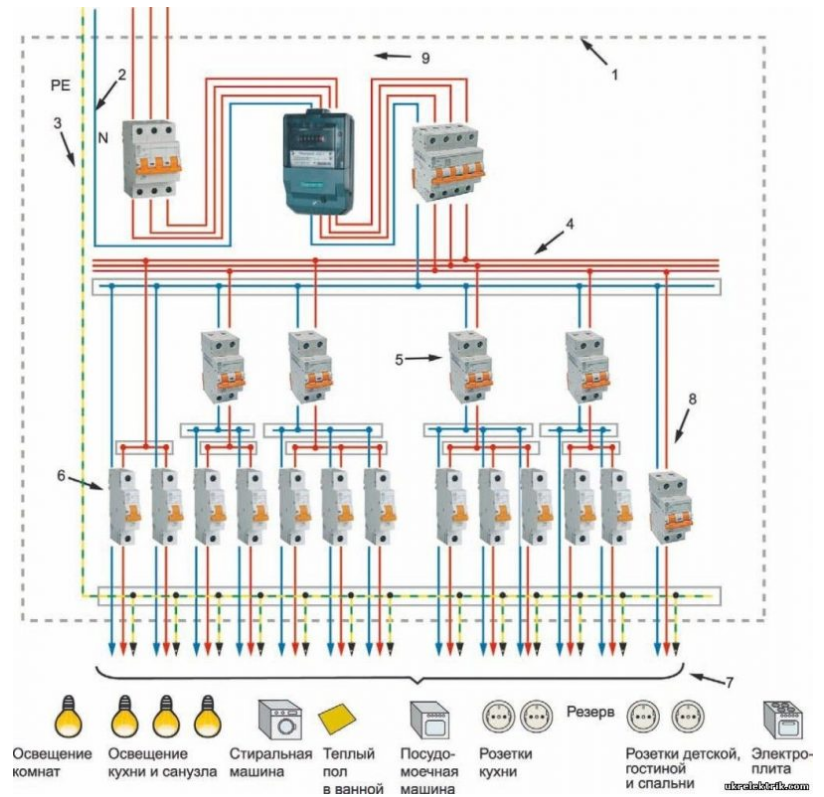

Только будьте предельно внимательны при сборке такой схемы управления в трехфазном щите на 380В.
При наличии трехфазки, некоторые группы освещения запитывают от разных фаз, дабы равномерно распределить нагрузку.
В этом случае нельзя все контакты OFF и ON на релюшках соединять перемычками, как это зачастую и делают в однофазных щитках. Придется выносить все цепи управления на отдельный автомат и именно с него подавать одноименную фазу для вкл-выкл всех импульсных реле одновременно.
И то, такое возможно при использовании эл.механических моделей.Для электронных придется делать развязку через промежуточные реле.
Работа реле в нестандартных ситуациях
Многие задаются вопросом, а что будет с реле приисчезновении напряжения в доме и последующем его появлении? Не включатся ли вданном случае все светильники разом? Нет, такого не произойдет.
Однако статус положения контактов будет зависеть от конкретноймодели. С памятью они или нет. Если память присутствует, то ранее включенныелампочки загорятся вновь. Там, где памяти нет, контакты просто разомкнутся.
А что будет, если два человека нажали на две кнопкиодновременно? Это будет воспринято как одноразовое нажатие. То есть, лампочкалибо загорится, либо потухнет, в зависимости от своего предыдущего положения.
Импульсное реле для монтажа в эл.щиток имеет формфактормодульного контактора и устанавливается на дин-рейку. Номинальный токбольшинства моделей 10-16А.
Этого вполне хватает для организации освещения в квартире или загородном доме.
Если вы захотите подключить более мощную нагрузку, тогда придется задействовать в схеме пускатель, либо выбирать модели на большие токи.
Подготовка к подключению электроприборов
Подключение двух лампочек к одному переключателю. Перед монтажом нужно обесточить ремонтируемое помещение, для чего перевести автомат в распределительном щитке в нижнее положение.
Изоляционная лента для изолирования скруток. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения. Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора.
То есть выключатель разрывает рабочую жилу электропроводки.
Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Устройство разрыва электрической цепи. Основные этапы работы: установить проходные выключатели, где они необходимы к каждому светильнику подсоединить один 3-х жильный кабель: ноль N , фаза L , защитный земля ведем провода необходимой длины от выключателей и светильников до распредкоробки учитываем то, что к выключателям подводят шесть контактов, то есть, два трехжильных кабеля в распредкоробке соединить их, руководствуясь схемами рис.
Укороченной скрутке требуется меньше изоленты. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке
Спасибо за внимание!
Рекомендуемые кабели и провода Для новой прокладки домашних электросетей освещения рекомендуется использовать кабели ВВГнг с однопроволочными медными, 1,5 кв. Дистанционный выключатель работает похожим образом, только вместо кнопки выключателя используется любой пульт ДУ который есть у вас дома. Нулевой кабель соединяется в жилкой, идущей от лампочки. На картинке показаны различные схемы подключения ламп к выключателю Предварительно изучить принципиальную схему.
Концы провода выключателя соединяются с рабочей жилой общей сети и с рабочей жилой лампочки. В строениях из камня или бетона электрические провода прячут в штробах под слоем штукатурки. Итак, от распределительного щита к коробке подходит два провода — красный фаза и ноль синий. Уложить их в разъём цокольного углубления и гнезда выключателя и прижать отвёрткой.
На картинке показаны различные схемы подключения ламп к выключателю Предварительно изучить принципиальную схему. Поэтому я написал несколько статей, в которых и рассказал о всех ньюансах их подключения. Их многообразие также впечатляет. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке. Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.
Монтаж распределительной коробки (распаечной коробки). Подключение двухклавишного выключателя.
