Подключение светодиодной RGB ленты
Правильный порядок подключения элементов цепи выглядит следующим образом:
Правильный порядок подключения
Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.

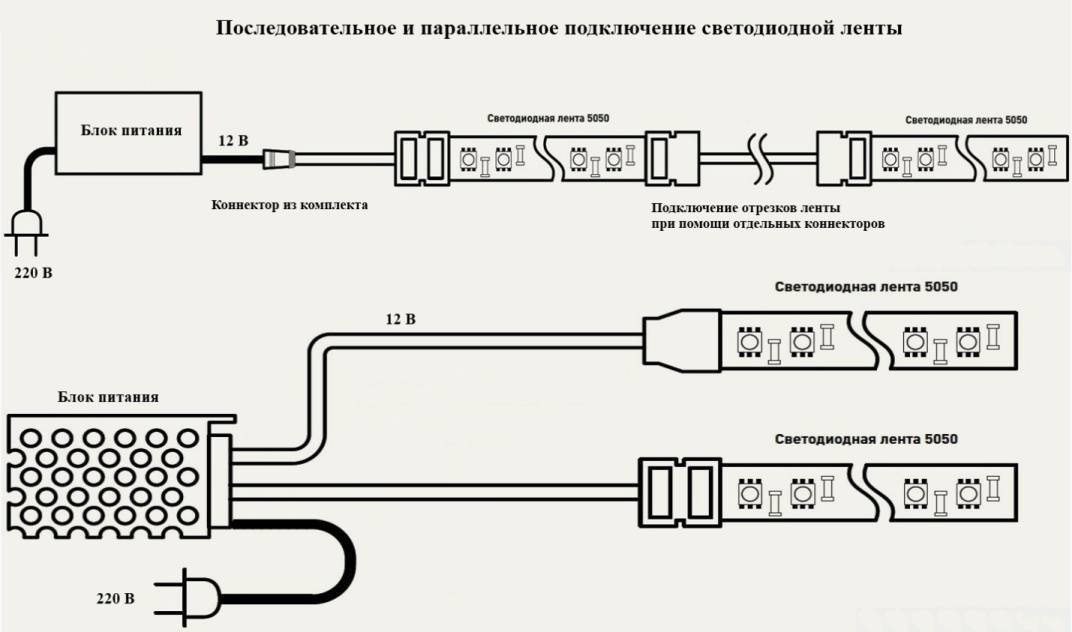

Что будет, если подключить последовательно?
Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.
Неправильное подключениеПравильное подключение
Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.
RGB коннектор
Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.
Подробнее как соединять rgb ленту между собой.
Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-)
При подключении следующих элементов цепи важно соблюдать полярность
Клеммы подключения на БП
RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.
Клеммы подключения контроллера к светодиодам
В результате готовая схема в сборе должна иметь вид:
Схема в сборе
Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:
Порядок подключения RGB усилителя в цепьНазначение клемм led amplifier

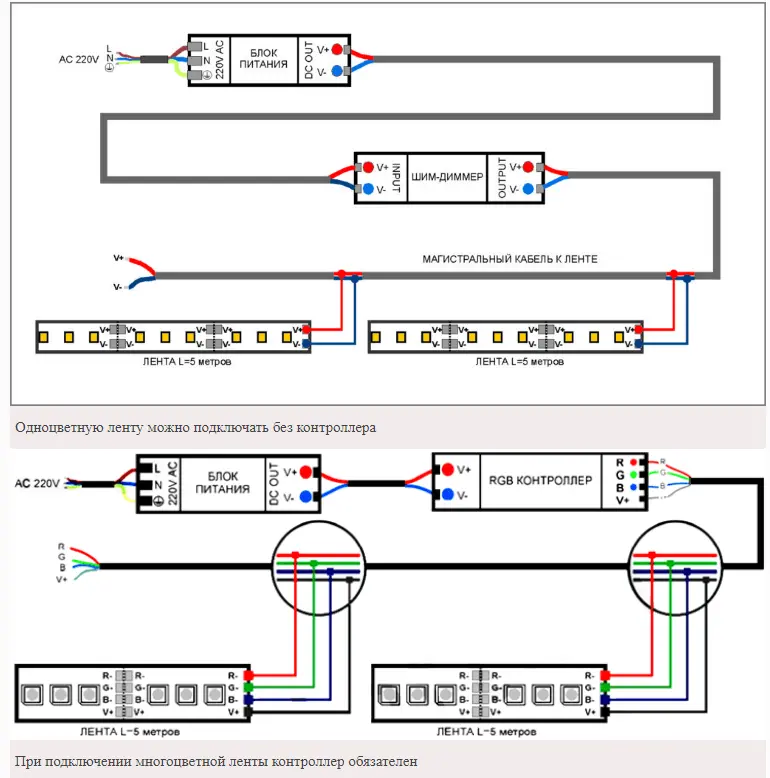

Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.
Схема подключения RGB светодиодной ленты без усилителя
Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.
Электрическая схема подключения RGB освещения
Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:
Схема подключения 10 или 15
Схема подключения ленты с RGB усилителем
Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:
Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:
Схема подключения усилителя с 2 блоками питания
По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.
Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.
Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.
Схема: один БП несколько усилителей
Схема с несколькими параллельными усилителями с отдельным питанием.
Схема: несколько параллельных усилителей с отдельными БП
Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.
Правильная схема подключения 20 метров RGB ленты показана на видео.
Как отрезать светодиодную ленту 12В и 220В: видео
Чтобы отрезать светодиодную ленту, достаточно иметь острые ножницы, и знать, в каком месте резать. Ножницы есть у всех, а вот где разрезать знают не все, давайте разбираться.
На рынке существуют низковольтные – 12, 24, 36В и высоковольтные светодиодные ленты – 220В. На первых — есть обозначенные линии, по которым следует осуществлять разрез. Они представлены в виде пунктирных отрезков с нанесенным обозначением – ножницы. Принцип разреза высоковольтной отличается, они не обладают специальной гравировкой.
В любом случае разрез нужно осуществлять между проводниками, состоящими из меди. Совершая разрез, вы предоставляете каждой части светодиодного ряда пару соединительных контактных площадок.
Для работы вам потребуется:
- Лента.
- Канцелярский нож или острые ножницы.
Как отрезать светодиодную ленту 12В?
Светодиодные ленты, как и другие led приборы, имеют электрическую схему. При этом низковольтная подсветка по конструкции отличается от высоковольтной. Гибкая и эластичная лента 12В состоит из отдельных сегментов. На каждом из них находятся 3 светодиода, обладающих рядом сопротивлений – R1-R3. Убедиться в этом Вы можете, сняв с ленты защитную липкую пленку и приложив ее к свету.
Напряжение распределяется между сегментами вдоль подсветки.
Тонкое покрытие дает возможность нарезать ленту на отдельные участки канцелярским ножом или ножницами. При этом шаг отделения отрезков должен составлять 3 светодиода. Если вы его нарушите, часть подсветки не будет работать.
Место для разреза большинство производителей обозначают пунктирными линиями.
Как резать светодиодную ленту 220 Вольт?
В отличие от низковольтной, лента 220В имеет более жесткую оболочку. Разделять ее на отрезки можно лишь в специально, предназначенных для этого участках. В несущей плате для разреза производителем предусмотрены разрывы – токопроводящие шины. Их длина может колебаться в приделах 1,5-2 см. Периодичность специальных разрывов в силиконе зависит от производителя и может варьироваться в значениях 0,5-2 метра. К примеру, в светодиодных лентах ecola 220v участки для разреза расположены на расстоянии в 1 метр.
Совершать разрез стоит строго посередине разрыва острыми ножницами.
В результате вы получаете несколько независимых друг от друга источников света. Между двумя шинами может располагаться от 30 до 120 светодиодов.
Если вы совершите разрез не в области разрыва, отделенный участок led-ленты не будет работать, либо произойдет короткое замыкание.
Как соединить разрезанную светодиодную ленту?
Если у вас имеются два отрезка, вы можете соединить между собой без особых усилий. Существует два способа сращивания led подсветки:
- Пайка.
- Применения led-коннектора.
В первом случае соединить отдельные отрезки между собой можно через дополнительные провода, либо спаяв непосредственно контактные площадки каждого из отрезков. Рассмотрим беспроводной способ сращивания.
Прежде чем наносить канифоль на контакты, следует убедиться в том, что они не окислились.
Наносить канифоль можно на контактные площадки, которые не были окислены. При этом обработке должна поддаваться как площадка, на которой расположены светодиоды, так и поверхность под защитной пленкой, нанесенную на обратную сторону ленты. Для качественного сращивания отрезков толщина припоя должна составлять не менее 3 мм на каждом отрезке подсветки.
Суммарная длина сращенной ленты не должна превышать 5 метров.
Входящее напряжение рассчитано производителем лишь на подсветку ограниченных параметров. Его значение будет снижаться при образовании печатных дорожек большей длины к концу ленты.
Это приведет к тому, что на конце подсветки светодиоды будут гореть менее ярко, нежели те, что расположены ближе к источнику питания.
Наиболее простым методом соединения является применение специального коннектора. Для присоединения дополнительного отрезка следует выполнить следующий алгоритм действий:
- Открыть крышку устройства.
- Подключить контакты подсветки, соблюдая полярность.
- Закрыть крышку соединительной коробки.
Подводя итог
Как видите, обладая определенным багажом знаний, резать светодиодную ленту не сложно. Для подсветки в домашних условиях целесообразно применять led-подсветку с напряжением 12 Вольт. Они не вызывают сложностей при монтаже и более безопасны в отличие от высоковольтных.
Преимущества и недостатки светодиодных лент на 220 В.
Итак, ознакомившись со всеми нюансами популярного освещения, мы можем подчеркнуть все хорошие и плохие стороны.
Плюсы:
- отсутствие необходимости в блоке питания;
- компактность дополнительных приборов;
Выпрямитель полностью помещается в кармане.
невысокая сила тока;
За счет использования тонких проводов вместо толстых экономятся средства и снижается длительность монтажа.
- функциональность и практичность;
- прочность;
Прибор устойчив ко внешним влияниям: дождю, заморозкам, сильному ветру. Поэтому его можно использовать в качестве уличного освещения.
длина до 200 метров одним отрезком.
Минусы:
- нежелательность использования в людном месте из-за мерцания;
- невозможность ремонта;
Если устройство повредится, отремонтировать его нельзя будет. Придется покупать новое, что значительно отразится на бюджете.
- не исключено нанесение вреда человеку во время монтажа из-за высокого напряжения;
- определенные условия деления ленты не всегда комфортный для владельцев.
Как выполнить подключение RGB ленты через контроллер
Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.
На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.
- Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.
- Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).
На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.
Основные схемы подключения RGB-ленты
Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.
- Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.
- Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:
- мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
- потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.
Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.
Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.
- Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.
- Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.
- Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.
Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.
Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.
Как подключить ленту к блоку питания
LED ленту надо не только разрезать на отдельные части и соединить их с помощью коннекторов (в соответствии с запланированным геометрическим рисунком), но и подключить ее к источнику питания (или контроллеру). Сделать это можно также без применения паяльника.
Первый вариант. Это наиболее простой способ. Покупаем готовый кабель, с одного конца которого установлен коннектор для подсоединения к ленте, с другого либо силовой разъем «мама» (соответствующий по диаметру штекеру «папа» имеющегося в наличии блока питания), либо соответствующий многоштырьковый соединитель (тип зависит от модели контроллера). Недостатком такого способа подсоединения является ограничение по длине имеющихся в продаже готовых соединительных проводов.
Второй вариант. Изготавливаем питающий шнур самостоятельно. Для этого нам понадобятся:
- прямой коннектор для соединения ленты с проводом (лучше всего с прокалывающей фиксацией);
- силовой разъем типа «мама» с винтовыми обжимными контактами;
- электрический провод необходимой длины.
Порядок изготовления достаточно прост:
- укладываем в прорези коннектора концы проводов (находящиеся с одной стороны будущего шнура), закрываем крышку и обжимаем ее плоскогубцами;
- свободные «хвосты» зачищаем от изоляции, вставляем их в отверстия силового разъема и зажимаем их фиксирующими винтами;
- подсоединяем изготовленный шнур к LED ленте, строго соблюдая полярность.
Важно знать
Дополнительно для монтажа продаются дюралевые профили, которые укрепляются на стене или потолке, и лента приклеивается уже к ним. К профилям комплектуется пластмассовый рассеиватель, позволяющий запрятать светодиоды и создать поток света максимально равномерным.
Цена на профиль очень высока и не выгодна для бюджетного ремонта. Устанавливая подсветку на потолок, лучшим решением будет спрятать ее за потолочный плинтус. Свет должен падать под углом, поэтому плинтус выполнит роль короба и поможет создать нужный эффект.
Также при монтаже обращайте внимание на то, чтобы прямой свет из диода периодически не попадал в глаза. В таком случае все труды будут напрасны. Если составить очень мощную диодную ленту, то ей потребуется блок питания с охлаждением
Такие блоки не могут работать бесшумно и их расположение следует учитывать при монтаже, чтобы в дальнейшем они не создали дискомфорта
Если составить очень мощную диодную ленту, то ей потребуется блок питания с охлаждением. Такие блоки не могут работать бесшумно и их расположение следует учитывать при монтаже, чтобы в дальнейшем они не создали дискомфорта.
Светодиодные приборы вошли в нашу жизнь совсем недавно. Никто и не подозревал о том, что последней тенденцией будут пятиметровые ленты всех цветов на дистанционном управлении. Их можно наращивать и резать. Такие свойства дадут большой масштаб творчеству индустрии дизайна, архитектуры и развлечений. Уже сейчас встречаются рекламные объявления, подсветки наружные и внутренние в таких решениях.
Однако светодиодная лента не может быть очень надежной. При установке нужно думать еще и о будущем демонтаже при отсутствии ремонта. Если же ремонт возможен, то нужно найти один из потухших диодов в ленте, затем заменить его новым. Сломанные диоды легко обнаружить визуально, а с помощью измерительных приборов проще всего.
Коннекторы для светодиодной ленты
Соединить светодиодные ленты друг с другом можно с помощью специальных устройств — коннекторов. Они бывают несколько типов в зависимости от конструкции — со сдвижными зажимами, с боковыми защелками и так далее. Однако работают они по одинаковому принципу:
- Устройство имеет вид двух небольших коробочек-коннекторов на основе пластика, соединенных друг с другом проводами (длинными и короткими). Внутри коробочек имеются зажимные устройства.
- Чтобы соединить осветительные устройства, человек вставляет край проводки от одной ленты в коннектор и фиксирует их с помощью зажимов.
- Вторая ЛЕД-лента крепится к другому коннектору. По итогу мы получаем единое осветительное устройство, собранное с помощью коннектора.
Со сдвижными зажимами
Такие коннекторы являются самыми компактными, а обеспечивают они среднее качество соединения осветительных систем. Для соединения нужно выдвинуть фиксатор, в результате чего образуется щель — туда следует установить ленту, после чего следует задвинуть фиксатор. Сдвижные зажимы обеспечивают неплохое качество соединения, однако зажимы не позволяют визуально осмотреть место крепления, что является значимым недостатком коннекоторов с зажимами.
С боковыми прижимными защелками
Использование коннекторов с боковыми прижимными защелками — пожалуй, самый популярный способ соединения светодиодных лент. Для создания крепления, на коннекторе открывается крышка, а потом в пазы устанавливаются лента. Зажим осуществляется с помощью прижимных клемм, которые обеспечивают высокое качество контакта проводки. Прижимные коннекоторы обладают одним серьезным минусом — у них есть ограничение по мощности, поэтому их следует использовать для соединения лент небольшой или средней мощности.
Прокалывающие коннекторы
Прокалывающие коннекторы обеспечивают высокое качество соединения, а подойдут они для осветительных систем любой мощности. У таких устройств имеются заостренные зубцы, которые прокалыват насквозь светодиодную ленту, что приводит к образованию электрического контакта. Главные недостатки прокалывающих коннекторов — довольно крупные размеры (как для коннекторов), высокая стоимость устройств, проблемы с монтажом (рекомендуется применять плоскогубцы для закрытия крышки).
Угловые вставки для соединения светодиодных лент под углом
У коннекторов предыдущих типов (сдвижные, прокалывающие, с боковыми защелками) есть один значимый недостаток — их нельзя гнуть под углом, поскольку нарушится качество контактов. Чтобы избежать этой проблемы, рекомендуется использовать дополнительные угловые вставки, которые прикрепляются к коннекторам. Вставки могут иметь различную форму — они могут быть Т-образными, крестообразными, с дополнительньми проводками и так далее.
Область использования светодиодных лент и их достоинства
Способ №1- Использование коннекторов
Проще всего последовательно соединить два отрезка одноцветной либо RGB ленты с помощью специальных коннекторов. Все достаточно просто – нужно подготовить контакты и защелкнуть их в специальный соединитель. Чтобы вам было понятно, как правильно выполнить соединение, предоставляем пошаговую инструкцию:
- Если в этом есть необходимость, отрезаем нужный кусок LED полосы. Резать светодиодную ленту нужно в специальных местах, как показано на фото ниже:
- Далее, если контакты в силиконе, нужно аккуратно удалить его. Чтобы не повредить контакты рекомендуется сделать перпендикулярный надрез в подходящем месте и отслоить силикон с торца.
- Соблюдая полярность нужно положить два отрезка в коннектор и соединить светодиодные ленты между собой.
Рекомендуем просмотреть видео инструкцию по использованию соединителей:
Быстрое скрепление отрезков
Обращаем ваше внимание на то, что с помощью специальных угловых соединителей можно даже скрепить несколько отрезков в один большой под прямым углом или же 45 градусов. Это очень удобно, особенно когда есть необходимость сделать подсветку на углах, к примеру, по периметру потолка. На сегодняшний день в продаже можно найти следующие виды коннекторов:
На сегодняшний день в продаже можно найти следующие виды коннекторов:
Также хотелось бы отметить важный нюанс – не забывайте, что если вы хотите последовательно соединить отрезки в полосу более 5 метров, нужно учитывать мощность блока питания и целесообразность такой идеи. Рекомендуем изначально ознакомиться со схемами подключения светодиодной ленты, чтобы в дальнейшем у вас не возникли проблемы в работе подсветки.
Светодиодная лента 220В – что это такое и как ее подключить
Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.
В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:
- если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
- если на 24 вольта, то кристаллов уже 6;
- если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
- а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.
В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.
Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.
У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.
Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:
- Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
- Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.
Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.
Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.
Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.
Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.
Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.
Разновидности
Их можно использовать как для соединения нескольких лент между собой.
Так и для подключения к источнику питания или контроллеру RGB (соединительно-запитывающие зажимы) с проводами на концах.
Коннекторы бывают 2-х pin-овые, под монохромную ленту или 4-х, 5-ти под ленты RGB и RGBW.
Виды коннекторов
1 of 4
Выпускаются также варианты для соединения светодиодных лент напряжением 220В. Они совершенно другой конструкции и не подойдут для моделей 12-24В.
виды коннекторов 220В
1 of 6
Преимущества коннекторов перед пайкой:
относительно небольшая стоимость
#td_uid_9_65a388a4ca8b3 .td-doubleSlider-2 .td-item1 {
background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/107-80×60.jpg) 0 0 no-repeat;
}
#td_uid_9_65a388a4ca8b3 .td-doubleSlider-2 .td-item2 {
background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/108-80×60.jpg) 0 0 no-repeat;
}
#td_uid_9_65a388a4ca8b3 .td-doubleSlider-2 .td-item3 {
background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/106-80×60.jpg) 0 0 no-repeat;
}
1 of 3
простота монтажа
отсутствие необходимости закупать флюсы, припои и т.п.
Основных недостатка три:
подверженность окислению
неспособность пропускать большие токи
потенциальное место пожара, из-за того, что пластик в них дешевый и не термостойкий
В первую очередь выбирайте их по ширине вашей ленты. Иначе можно прогадать с расстоянием между контактами. Например, один вид для SMD лент 3528 запросто может не подойти для SMD 2835 или SMD 5050.
ширина светодиодной ленты
ширина коннектора для светодиодной ленты
Самые распространенные модели идут с шириной 8мм и 10мм.
Для изготовления подсветки вам могут понадобиться 3 вида соединителей:
для непосредственного соединения ленты с лентой на прямых участках
для соединения строго под углом в 90 градусов
для соединения под любым произвольным углом
Некоторые просто пытаются согнуть саму ленту, без всяких переходников. Однако делать этого нельзя. Радиус ее продольного изгиба должен быть не более 2см.
И уже тем более недопустимы ее поперечные искривления. Вот последствия таких изгибов:
По принципу подключения они также делятся на 3 вида:
просто прижимные
прижимной коннектор
прижимной коннектор
с защелкой, фиксирующей верхнюю крышку
прокалывающие
Применение светодиодной ленты 220 В
Бизнесмены часто используют светодиоды для наружной рекламы: щитов, баннеров, вывесок и других способов привлечь клиента. Успешные предприниматели — серьезные люди, которые не станут покупать плохой продукт. Светодиодное освещение заслужило доверие легкостью эксплуатации, надежностью, эффективностью и долгим сроком службы. Также немаловажную роль сыграла и относительно небольшая стоимость, которая снизилась благодаря работе от сети 220. Из всей конструкции удалили некогда обязательный блок питания, оставив лишь диодный мост.
Вследствие отсутствия стабилизирующего блока напряжение ленты получается импульсным с частотой 60 Герц, что способствует миганию диодов. Человеческий глаз не видит измененного свечения, но центральная нервная система и мозг страдают от подобного явления. Поэтому не рекомендовано украшать помещения, в которых постоянно присутствуют люди. Например, для жилого дома больше подойдет лента на 12 и на 24 В. Есть вариант просто добавить блок питания для устройства 220, который нормализует все процессы и обезопасит здоровье людей и самого прибора.
Таким образом, если человек хочет сэкономить и не ухудшить свое самочувствие, с вариантом, работающим от 220В, у него это не получится. Для правильного функционирования нужно докупить определенные детали. Конечно, без них можно обойтись, но при условии, что возле ленты не будут постоянно находиться люди.
Способ №2 – Паяльником
Если же вам нужно соединить два куска светодиодной ленты, а под рукой нет специальных коннекторов, можно спаять отрезки. Для этого вы должны в первую очередь уметь правильно паять провода. Инструкция по соединению LED либо RGB ленты пайкой выглядит следующим образом:
- Подготовьте светодиодные полоски для соединения, а именно – зачистите контакты и обезжирьте поверхность.
- Зачистите концы проводов примерно на 10 мм. Кстати, для того, чтобы спаять отрезки, можно использовать шнур ШВВП.
- Почистите паяльник и включите его.
- Выполните лужение жил и обработайте специальной кислотой контакты на ленте.
- Капните на контакты припоем.
- Прижмите луженые провода к месту соединения и немного прогрейте паяльником.
- Заизолируйте пайку клеевым пистолетом либо хотя бы изолентой. Также можно использовать термоусадочную трубку.
Вот таким способом можно последовательно соединить два куска светодиодной ленты с помощью пайки. В этом случае также можно спаять отрезки и разместить их под углом 90 градусов и меньше/больше. Важный момент – паяльником прогревать контакты нужно очень быстро, при этом температура не должна превышать 300 градусов, чтобы не прожечь проводник.
Напоследок рекомендуем ознакомиться с инструкцией по соединению изделий пайкой:
Вот и все, что хотелось рассказать вам о том, как соединить светодиодную ленту между собой коннекторами и пайкой. Надеемся наши советы помогли разобраться в этом вопросе!
Будет интересно прочитать:
- Как сделать паяльник из подручных материалов
- Как соединить провода в распределительной коробке
- Как сделать подсветку кровати
