Плюсы и минусы различных соединений
Давайте рассмотрим некоторые преимущества и недостатки соединения диодных лент двумя вышеуказанными способами, для того чтобы посмотреть, каким способом всё-таки лучше всего осуществлять соединение этих осветительных устройств.
Соединение коннекторами
| Преимущества | Недостатки |
| Легко монтируются и демонтируются | Боязнь помещений с высоким уровнем влажности |
| Имеют множество различных типов | Быстрое окисление контактов |
| Ленты могут соединять в различные формы | Некачественные соединители (если купить плохие соединители, то контакта просто не будет и лента даже не засветится) |
| Не нуждаются в дополнительной изоляции | Видно место соединения двух отрезков ленты |
| Доступны в продаже | |
| Недорогие по стоимости |
Соединение пайкой
| Преимущества | Недостатки |
| Пайка позволяет делать ленты, которые затем могут изгибаться в любом направлении | Сложность пайки без опыта |
| Надёжность соединения | Боязнь ленты высоких температур |
| Не окисляются контакты | Надо иметь в наличии паяльник с тонким жалом, канифоль и припой тонкий |
| Бесплатное соединение | |
| Невидимое место соединения лент |

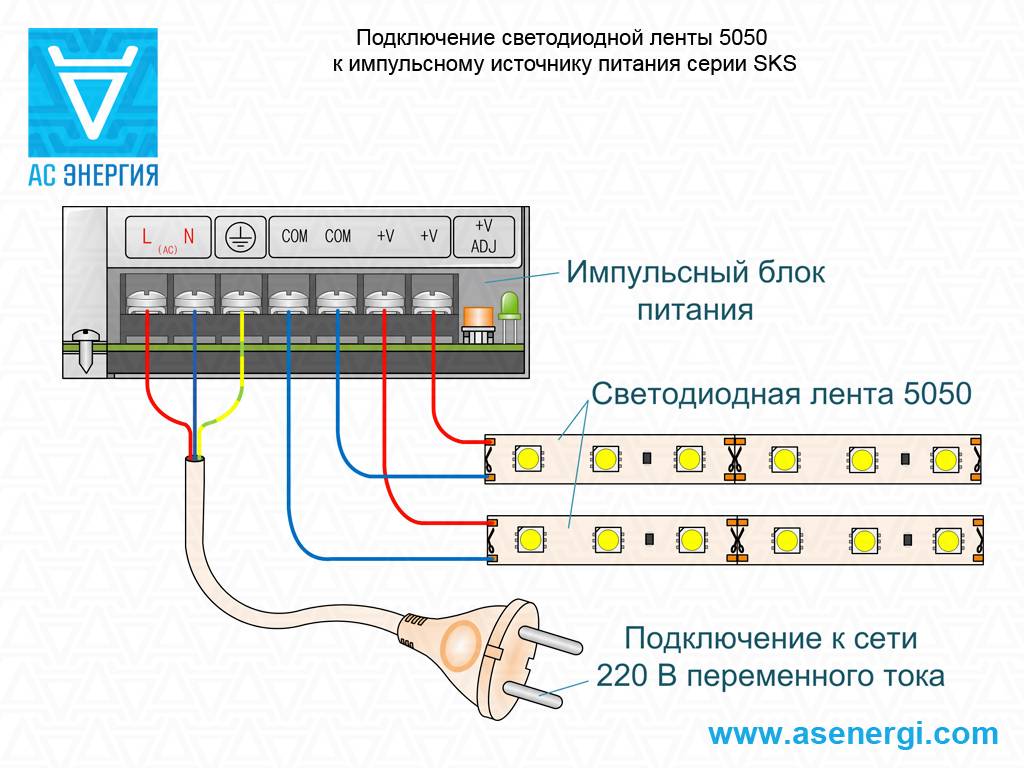

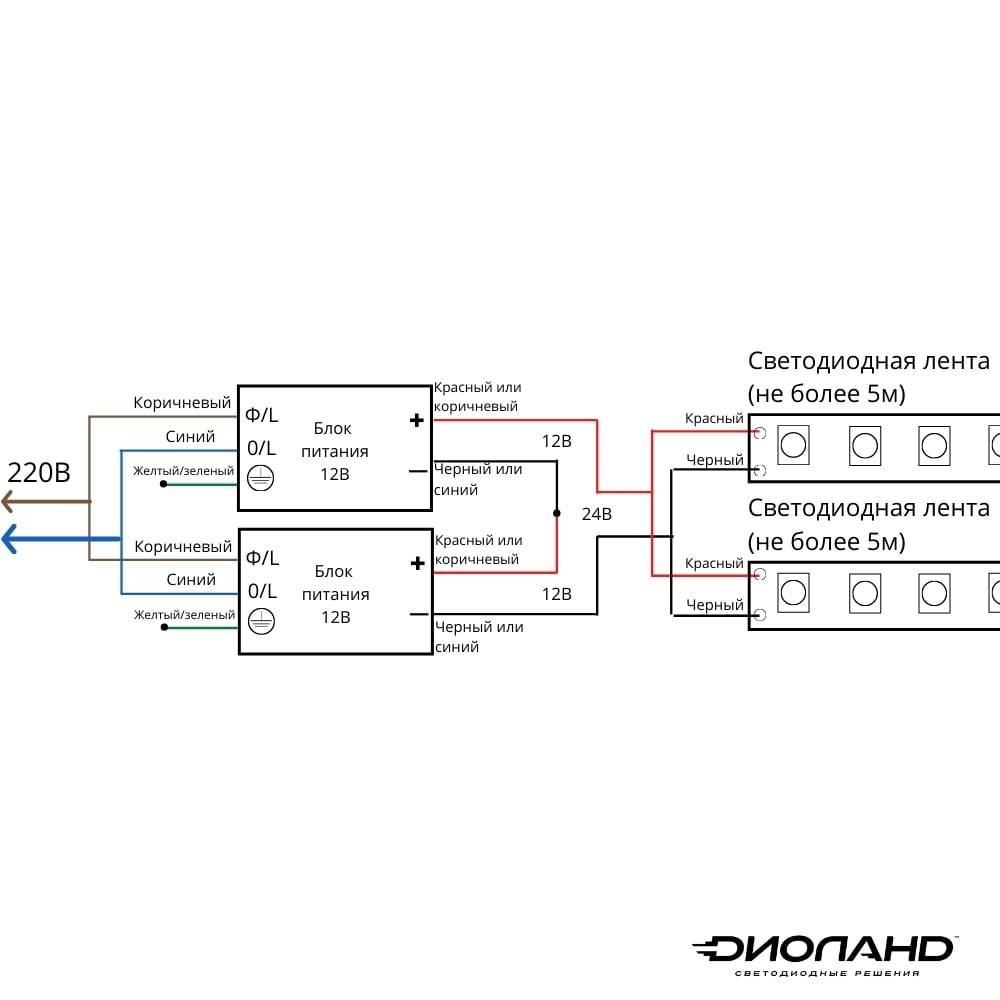

Способы подключения к сети 220 В

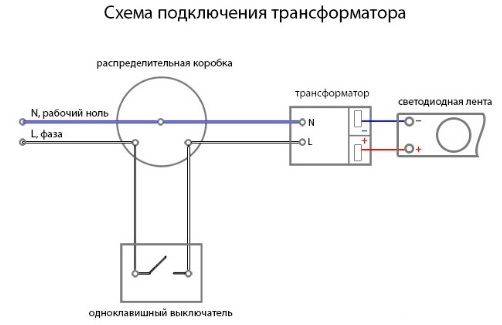

Как подключить светодиодную ленту через выключатель
Наиболее простой схемой считается подключение от выключателя к блоку питания, а затем к светодиодной ленте. Таким образом, включение и выключение подсветки происходит с помощью обычного выключателя.
Подключение выполняется очень просто. К обычному выключателю, находящемуся в домашней сети 220 вольт, подключается блок питания. При этом фазный провод подключается к входному коричневому проводнику L, а нулевой провод соединяется с проводником N синего цвета. Затем блок питания соединяется со светодиодной лентой. В этом случае необходимо строгое соблюдение полярности, чтобы плюс соединялся с плюсом, а минус – с минусом.
Размещение блока питания рекомендуется выполнять максимально близко к ленте. Длина прокладываемого кабеля не должна превышать 7 метров, в противном случае яркость свечения может значительно уменьшиться. Если все же возникла необходимость в прокладке слишком длинной линии, необходимо использовать проводник с увеличенным сечением жил.
Как паять светодиодную ленту советы от профессионала
Часто при монтаже светодиодной ленты появляется необходимость соединить куски между собой или к проводам блока питания. Есть несколько основных способов: коннектор, пайка. Последний подход, требует больше времени и навыков работы с паяльником, однако считается самым надежным. Т.к. не все умеют паять и впервые сталкиваются с этим, в данной статье мы подробно разберем, как паять светодиодную ленту, какие материалы понадобятся, каким паяльником лучше пользоваться и многие другие важные вопросы пайки.
Что нужно для пайки
Непосредственно, перед началом пайки нужно запастись всеми необходимыми материалами и инструментом. Самое главное – это конечно паяльник. К выбору паяльника для светодиодной ленты стоит подходить очень серьезно. Слишком слабый – не позволит качественно припаять контакты. Слишком мощный, наоборот, расплавит их.
Идеальный вариант – паяльная станция. Она позволяет регулировать температуру пайки, подбирать жало нужного диаметра. Если у Вас есть подобная станция, то это хорошо. Специально покупать ее для этой задачи не стоит, т.к. можно обойтись и обычным паяльником.
Внешний вид паяльной станции с феном
Оптимальная мощность варьируется в диапазоне 20-40 Вт. Этого достаточно, чтобы выполнить качественное соединение деталей.
В качестве припоя используется любой, который имеется в ваших запасах. Также можно использовать пару: канифоль, олово. Никаких ограничений в этом нет.
Очень удобно использовать универсальный монтажный держатель – третья рука. Приспособление очень помогает в процессе пайки. Позволяет зажать светодиодную ленту и спокойно припаять к ней все, что нужно. Но, если в доме нет подобного устройства, не стоит отчаиваться, можно обойтись без него, однако придется немного помучаться.
Составим список, что нам нужно:
- Паяльник 20-40 Вт или паяльную станцию.
- Припой.
- Универсальный монтажный держатель (по возможности).
- Кусачки.
- Ножницы.
- Ножик (для зачистки контактов).
- Изолента (для изоляции контактов после пайки) или термоусадка (термоусадочная трубка) диаметром 10 мм.
- Медные провода сечение 0,5-0,75 мм, многожильные (понадобятся для соединения).
Готовим паяльник
Паяльник в нашем деле – основной инструмент. От качества его изготовления и подготовки к работе зависит результат спайки. Перед началом, рекомендую жало паяльника почистить от гари при помощи надфиля. Обязательно прогреть до рабочей температуры и залудить жало.
Не стоит перегревать паяльник. Во время работы необходимо отключать его от сети питания на 5 минут, каждые 15-20 минут работы.
Спаиваем в месте разреза «по ножницам»
Спаять или соединить светодиодную ленту коннектором (без пайки), разрезанную по «ножницам» не составит труда. Для этого достаточно следовать простому алгоритму:
- Зачистить ножиком и облудить при помощи паяльника контактные площадки (проводники) светодиодной ленты.
- Если производится пайка двух лент, то зачистить контакты второй. Если пайка осуществляется к блоку питания при помощи проводов, то их также нужно тщательно зачистить и облудить.
- При помощи маломощного паяльника 20-40 Вт нанести припой на соединяемые части.
- Спаять соединяемые части между собой при помощи проводов или встык. Начинающим рекомендую второй подход – просто и надежно!
- Проверить качество пайки (как это сделать сказано ниже в статье)
- Изолировать при помощи изоленты и термоусадки.
Для справки стоит отметить, в зависимости от типа светодиодной ленты, она имеет разное количество и наименование проводников. Цветная RGB лента: «R», «G», «B», «+». Одноцветная: «+», «-».
Спаивать между собой нужно только одноименные, например плюс с плюсом, R к R!

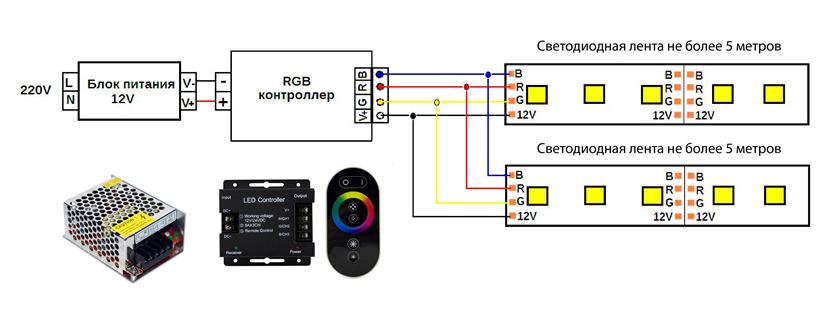

Схема подключения светодиодной ленты RGB длиной 5м или 10м
Понятие и характеристики светодиодной ленты
Она представлена специальной лентой, которая прикрепляется разными способами к различным частям кухонного гарнитура, и выпускается в разной длине и расцветке. В ее состав входят светодиоды, представленные светоизлучающими диодами. Они являются полупроводниковыми элементами, которые при подаче электротока излучают свет. Интенсивность такого излучения зависит от химического состава, которым наполнен диод.
Подключение светодиодной ленты осуществляется с помощью стабилизатора. Если выполнить подключение напрямую, то это может привести к перегреву и поломке изделия. Освещение кухонного гарнитура светодиодной лентой позволяет значительно упростить процесс использования гарнитура, а также улучшить внешний вид всего помещения. Часто подсветка концентрируется на фартуке, сделанном из матовых материалов. Это позволяет получить мягкое и приятное освещение.
Светодиодная лента делается из пластичной основы, которая оснащается стабилизирующим нагрузочным резистором. Именно на него наносятся диоды, которые излучают свет.
Типы светодиодных лент
Для обозначения оборудования используются следующие термины:
- диод;
- светодиод;
- SMD (Surface Mounted Device);
- LED (Light-emitting diode).
В зависимости от типовых особенностей светодиодов, используемых в светоконструкции, все осветительные ленты отличаются величиной светового потока, цветом свечения, а также степенью защиты и другими немаловажными параметрами.
По виду светодиодов
Главным отличием современных светодиодных лент являются типовые особенности диодных элементов, маркируемых SMD-3028 и SMD-5050 и плотно припаянных к гибкой печатной плате.
Размер SMD 5050 – 5х5 мм, SSMD 3028 – 2.8х3,5 мм
Цифровое обозначение позволяет определить размеры светодиодов, используемых в каждой конкретной осветительной конструкции.
Немаловажным различием источников света являются показатели плотности или количество светодиодов, которые располагаются на одном метре ленты. Именно плотностью диодов обуславливается мощность изделия и уровень освещённости. Для измерения мощности диода используются ватты (Вт). Например, стандартная печатная плата SMD-3528 оснащается шестью десятками диодов на каждый метр с потреблением 4,8 Вт.
Параметры мощности SMD-5050:
- тридцать диодов на один метр ленты — 7,2 Вт;
- шестьдесят диодов на метр ленты — 14,4 Вт;
- сто двадцать диодов на метр ленты — 28,8 Вт.
Конструкция может функционировать в условиях напряжения, равного 5v, 12v, 24v и 36v.
Ленты различаются по количеству диодов и плотности их расположения
По степени защиты
В соответствии со спецификой применения светодиодного изделия, печатная плата может обладать различными степенями защиты или «классом IP». Благодаря спецификации классифицируется степень защиты, и изделие маркируется в режиме IPXX, где первой цифрой обозначается защита от мелких частиц или пыли, а второй — от жидкостей.
Первая цифра IP-маркировки обозначает наличие (1, 2, 3, 4, 5, 6) или отсутствие (0) защиты:
- IP0X — от повреждений механического типа;
- IP1X — от предметов >5,0 см;
- IP2X — от предметов >1,2 см;
- IP3X — от предметов >2,5 мм;
- IP4X — от предметов >1,0 мм;
- IP5X — частичная пыленепроницаемость;
- IP6X — полная пыленепроницаемость.
Перед покупкой внимательно изучите маркировку на изделии — после букв IP находятся цифры, обозначающие наличие и степень защиты от внешних факторов
Вторая цифра IP-маркировки (IPX0 — влагостойкости нет), в остальных случаях есть защита:
- IPX1 — от капель воды, падающих вертикально;
- IPX2 — от водных брызг в условиях угла отклонения не более 15о по вертикали;
- IPX3 — от водных брызг в условиях угла отклонения до 60о по вертикали;
- IPX4 — от водных брызг вне зависимости от направления;
- IPX5 — от потоков воды в любом направлении;
- IPX6 — от потоков и струй воды в любом направлении;
- IPX7 — в условиях частичного или кратковременного погружения в воду;
- IPX8 — в условиях полного и длительного погружения в воду.
По цвету и свечению

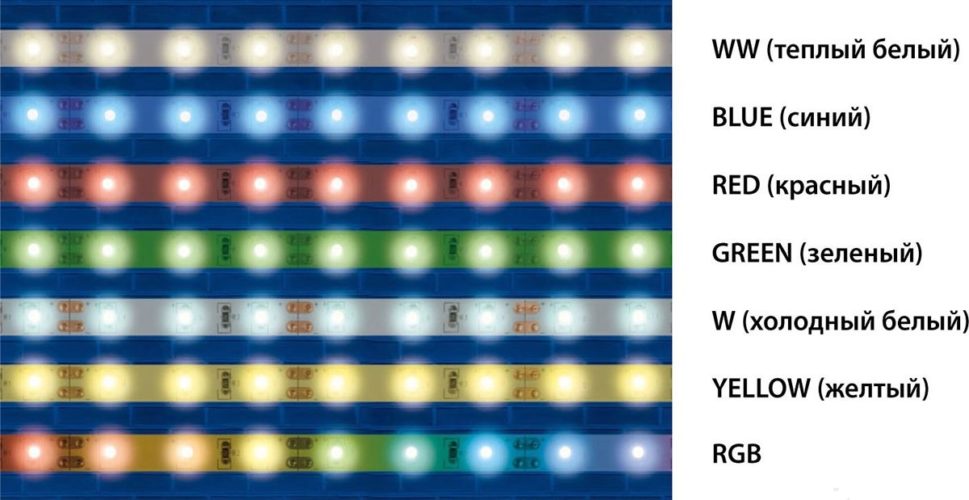

Цвет диодов, установленных в ленте, может быть синим, красным, зелёным, жёлтым, тёплым и холодным белым, а также в виде RGB-ленты. Белые диоды имеют синий цвет, на который нанесён слой специального люминофора. В процессе выгорания свечение делается более тусклым, с характерным синеватым оттенком.
Оформить интерьер можно различными цветами — их обозначения вы найдёте на упаковке
Особый интерес представляют многоцветные RGB и RGBW печатные платы, позволяющие легко выполнять даже самые сложные сценарии декоративного освещения.
Интересное решение, создающее праздничную атмосферу
Основа, представленная специальным видом покрытия лицевой части гибкой платы, может быть прозрачной, серой или белой, а также коричневого цвета
На этот критерий в обязательном порядке нужно обращать внимание при выборе изделия для выполнения открытого монтажа
Ошибки, допускаемые домашними мастерами при подключении светодиодной ленты
Выход светодиодной ленты из строя по прошествии минимального времени эксплуатации – это не всегда заводской брак производителя. Чаще всего в коротком сроке службы полосы виноваты сами мастера, приобретающие и подключающие оборудование. Имеет смысл рассмотреть 4 основных ошибки, допускаемые начинающими домашними умельцами, которые приводят к перегоранию светодиодов, дорожек ленты и иного оборудования.
Наиболее частая ошибка – неверный выбор класса защищённости
Класс защищённости от пыли и влаги обозначается буквами IP, после которых следуют две цифры. Первая – защищённость от попадания пыли, вторая – влаги. Если установить в ванной комнате светодиодную ленту с классом IP20, то возникает опасность не только её быстрого выхода из строя, но и поражения человека электрическим током. А подобная «неприятность» чревата не только подрывом здоровья, но и летальным исходом. Что же касается классификации устройств по IP, то подробнее о ней можно узнать из картинки ниже.
Ещё одно упущение – неправильный подбор блока питания по мощности
Тоже довольно распространённая ошибка. Обычно домашние мастера изначально не до конца планируют будущую подсветку. Уже после монтажа блок питания нагружается дополнительными светодиодными полосами, в результате, его выходная мощность оказывается ниже, чем потребляемая лентой. Результат предсказуем – блок питания перегревается и сгорает. Поэтому стоит следить, чтобы выходная мощность блока была всегда на 30% (это минимум) выше, чем потребляемая светодиодной лентой.
Третья ошибка – подключение дополнительных лент
Об этом уже упоминалось в статье. Дополнительные ленты должны подключаться исключительно параллельно. Последовательное подключение приведёт к перегреву дорожек ближайшей к блоку ленты и её выходу из строя.
Ещё одно правило, которое часто не берётся в расчёт
Многие мастера считают, что не имеет значения, куда наклеена светодиодная лента, однако это не так. Специалисты рекомендуют использовать в качестве основы алюминиевые профили, которые играют роль радиаторов охлаждения. На такой основе светодиодная лента проработает значительно дольше.
Предыдущая
РазноеЭлектролизсолей, щелочей, кислот
Следующая
РазноеСхемы подключения трехфазного счетчика. Установка трёхфазного счетчика
Что нужно подготовить для подсоединения светодиодной ленты
Для того чтобы собрать схему для светодиодной ленты своими руками потребуется минимум инструментов. Вы можете это сделать с помощью ножа или отвертки в самом простом случае. Давайте разберемся со всеми нюансами и вопросами, которые могут у вас возникнуть.
Что важно знать
Светодиодная лента – это осветительный прибор, состоящий из гибкой печатной платы, на которой запаяны светодиоды и резисторы. В самых распространенных моделях на 12 В светодиоды соединены по группам из трех штук и пары резисторов. Резисторы нужны для гашения лишнего напряжения и ограничения тока. Дело в том, что белому светодиоду для работы нужно порядка 3 – 3,3 В, а лента рассчитана на 12. Если 3 светодиода подключены последовательно – необходимо чуть больше 9 В, резисторы «берут на себя» оставшиеся 2 – 3 В.
Степень защиты
Вы можете использовать Led-ленту и в помещении, и на улице и даже под водой. Это становится возможным благодаря тому, что существуют разные степени защиты от влаги и пыли. Метка типа IPxx, где вместо хх пара цифр, говорит о степени защиты. Чем выше эти цифры – тем в более сложных условиях может использоваться светильник и оборудование. При этом первая цифра говорит о защите от пыли и мелких частиц, а вторая – от воды и брызг.
Продукция с маркировкой IP20 не предназначена для работы в сложных условиях с повышенным содержанием пыли и влаги в воздухе, стихия незащищенных лент – это спальня или гостиная, в общем, любое сухое помещение, желательно бытового применения. Отличным решением использования таких лент – это монтаж в нише подвесного потолка или на карнизе, для осуществления декоративной подсветки. С помощью такого дизайнерского решения вы сможете устроить в комнате уют с мягким рассеянным светом. Особенно эффектно смотрится, когда мебель и ее очертания подсвечены с обратной стороны и снизу. Печатная плата таких лент не имеет защиты и легко окисляется и повреждается от плохих условий окружающей среды.
Модели IP68 можно использовать под водой, например, подсветки фонтанов и бассейнов. Такие ленты залиты толстым слоем силикона, что дает нужную защиту от воды контактных площадок и светодиодов. Кроме того, она отлично впишется для подсветки днища автомобиля.
Это два «крайних» варианта, естественно, в продаже имеются промежуточные степени защиты, которые можно использовать во влажных помещениях, например, для монтажа на кухне, в качестве подсветки над мойкой
Ну и здесь нужно принимать во внимание удаленность ленты от раковины. Они отлично подходят для хозяйственных построек – подвалов, гаражей, подсобных помещений с умеренными условиями
Расчет длины
Ленты чаще всего продаются в бухтах по 5 метров. Количество светодиодов:
- 30;
- 60;
- 120.
При этом ленту можно резать и наращивать, не превышая длины целого полотна в 5 метров. Сечение проводников рассчитано таким образом. Что максимальный размер ленты ограничен этой цифрой. Если соединить больший метраж ленты – она будет греться и может быстро перегореть. Ну а если вам нужна большая длина подсветки необходимо от блока питания запитывать 5 м, а к следующим 5 м прокладывать питающий кабель от контактов ленты до клемм блока питания, а не соединять ленты такие большие участки ленты непосредственно между собой.
Как резать и соединять отрезки светодиодной ленты
Ее можно резать и соединять как раз по кусочкам из трех светодиодов. На ее фасаде есть разметка – линия для отреза или знак «ножницы». По обе стороны от линии разреза есть контактные пятачки, к которым подключается питание. На одноцветной ленте на каждом из отрезков 4 пятачка. 2 с начала отрезка и 2 в конце, соответственно плюс и минус с каждой стороны. Не имеет разницы, с какой из сторон подавать плюс, а с какой минус.
На RGB ленте по 4 пятачка, они дублируются. Имеют общий плюс, а для каждого из цветов – индивидуальный минус.
Однако, это справедливо для такого светильника на 12 В, для моделей на 220 В это правило не работает, их нужно разрезать по линиям разметки, обычно это отрезки длиною в полметра.
Выбор источника питания

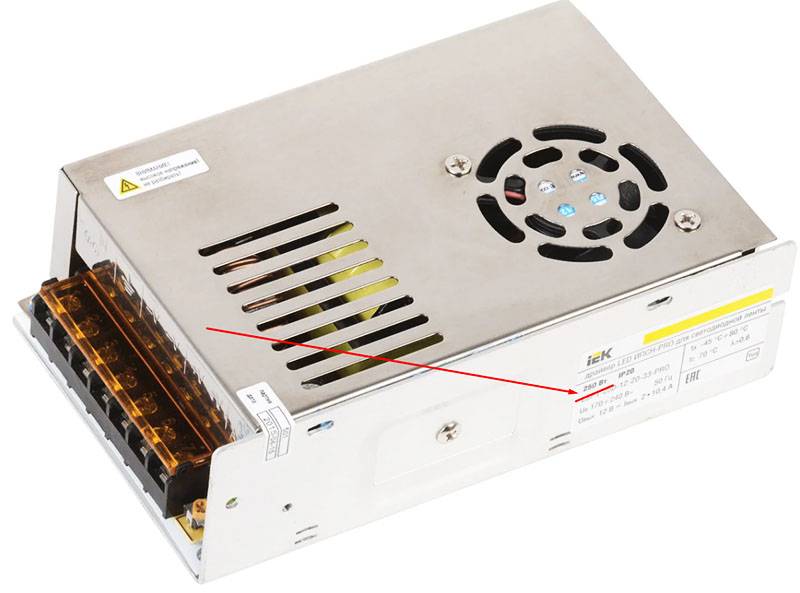

Импульсный источник питания.
К блоку питания предъявляются два основных требования:
- его выходное напряжение должно соответствовать напряжению питания осветительного прибора;
- мощность должна с запасом обеспечивать питание ленты.
Мощность рассчитывается по несложной формуле:
Рбп=Руд*L*Кзап, где:
- Рбп – расчетная мощность блока питания, Вт;
- Руд – удельная мощность, потребляемая 1 метром ленты, Вт;
- L – общая длина LED-ленты, м;
- Кзап – коэффициент запаса, принимается равным 1,2..1,4.
Важно! В результате расчета в большинстве случаев получится мощность, не попадающая в стандартный ряд номиналов мощности блока питания. Округлять надо до ближайшего большего значения
- герметичное – подходит для работы вне помещений (внутри применять нерационально – таким модулям нужны лучшие условия для естественного охлаждения);
- негерметичное – обычно устанавливают в помещениях.
Для негерметичных возможны два варианта:
- с естественным охлаждением;
- с принудительной вентиляцией.
Второй вариант имеет меньшие габариты, но вентилятор издает шум. Поэтому его в помещениях с присутствием людей (квартирах, офисах) не устанавливают.
В видео говорится об основных видах блоков питания по степени защиты.
Общие правила при подключении
Покупая ленты для любого вида помещений, нужно подумать про возможность подключения к сети.
Если в комплекте со светодиодами не идет блок питания, то приобретаем его дополнительно.
При выборе блока заостряем внимание на номинальную мощность прибора и ленты. Мощность блока должна быть выше мощности ленты.
Для подключения в своем жилом помещении Вам не нужны электрики
Достаточно иметь представления о размещении ленты. Очень часто её применяют в спальных комнатах.
С выбором тона подсветки определяются заблаговременно.
Вместе с лентами определить местоположение блока.
Тыльная сторона ленты предназначена для крепления. Она имеет легкий слой клея. Однако для лучшей фиксации использовать скотч двухсторонний.
Блиц-советы
Резать светодиодную ленту необходимо только по специальным полоскам, которые расположены по всей длине ленты с периодичностью 5 – 10 см
Расстояние, на котором расположены полоски между собой, зависит от плотности светодиодов на этом светотехническом приборе.
Если необходимо произвести монтаж такого устройства на токопроводящий материал, то сделать это возможно только с помощью применения специальных электроизоляционных материалов.При подключении многоцветного прибора, важно правильно соединить клеммы контроллера с проводами. Провода подключаются в таком порядке:чёрный провод – “-” 12 вольт;
красный провод – клемма “R”;
зелёный провод – клемма “G”;
синий провод – клемма “B”;
Монтаж светового прибора производится на специальный клеевой слой или на двусторонний скотч.
При выборе светодиодной ленты следует обратить внимание на элементы, из которых состоит данное устройство
В настоящее время в таких приборах применяются светодиоды марок: SMD 3028 и SMD 5050. SMD 5050 – даёт световой поток более чем в 2 раза превышающий излучение диода SMD 3028, поэтому лента, изготовленная с применением этого элемента, потребуется меньшей длины для получения необходимого комфортного уровня освещённости.
Количество диодов, которые применяются в таких устройствах зависит от мощности этого прибора, чем больше количество диодов на один погонный метр используется в приборе тем выше будет его мощность и интенсивность генерируемого светового излучения.
Эксплуатационный ресурс светодиода составляет около 50 000 часов, но этот элемент можно легко повредить при монтаже или в процессе эксплуатации
При установке таких приборов следует соблюдать осторожность, чтобы одним неосторожным движением не сломать хрупкий элемент
Особенно стоит уделить внимание при монтаже закруглений, которые не должны быть менее 2 см в диаметре. Если эксплуатация этих устройств производится в неблагоприятных условиях высокой влажности и повышенных температур, то установка приборов должна быть осуществлена в специальный монтажный профиль.
При установке светодиодной ленты для уличного освещения, необходимо помнить о том, что многие светодиоды не в состоянии нормально функционировать при температурах минус 25 градусов и ниже.
Если предстоит устанавливать осветительное оборудование на улице, то для обеспечения постоянным током, который необходим для запитки светодиодов, необходимо приобрести герметичный блок питания
Использование такого устройства позволит бесперебойно работать системе даже в условиях плохой погоды и высокой влажности. Такое устройство имеет степень защиты IP66, которое позволяет использовать его в неблагоприятных эксплуатационных условиях.
При необходимости использовать осветительного устройства с диммером, наиболее подходящий вариант в данном случае – это импульсный регулятор яркости свечения. При выборе блока питания можно подобрать модели, которые будут дополнительно оборудованы таким устройством. В продаже есть диммеры, управление которыми возможно с помощью wi-fi мобильного телефона.Такие устройства стоят не дёшево, но удобство в обращении с осветительным оборудованием того стоит, в этом случае пульт дистанционного управления всегда под рукой.
Монтаж такого электротехнического оборудования можно произвести своими силами. Достаточно приобрести все необходимые для светодиодного освещения составляющие части и соединить их правильно.
