Подключение стабилизатора
Схема подключения однофазного стабилизатора электроэнергии в сети с напряжением 220 Вольт
Для выполнения данного правила нужно выключить вводной автомат, который находится в распределительном щитке, затем нужно ещё раз проверить, отключена ли электроэнергия. Для этих целей воспользуйтесь специальным указателем.
В основном, стабилизатор включается сразу после подачи напряжения. Стабилизатор электроэнергии имеет последовательный тип включения. Маленькой шпаргалкой для вас может стать схема подключения стабилизатора, нанесенная на его корпус производителем.
Однофазный стабилизатор имеет три контакта, которые участвуют в процессе подключения:
- От вводного автомата берётся фазный провод и подключается к месту «входа» в колодке подключения проводов у стабилизатора;
- К «выходу» подключите фазный провод, отвечающий за распределение нагрузки;
- Последний шаг. Найдите нулевой контакт стабилизатора, и подключите его к нулевому проводу сети, избегая разрыва.
Нулевой провод для начала необходимо соединить со стабилизатором, далее – к общему нулевому проводу сети.
Что делать если на корпусе стабилизатора 4 контакта для подключения
Случается так, что при осмотре стабилизатора электроэнергии вы можете наблюдать сразу 4 контакта для подключения. Это выглядит следующим образом:
- фаза — «вход»;
- 0 – «вход»;
- фаза – «выход»;
- 0 – «выход».
При наличии такой схемы в стабилизаторе напряжения, подключение к сети происходит следующим образом:
Нулевой и фазный провода электрощита соединяются с соответствующим контактом, называемым «вход» на корпусе защитного прибора. При этом нулевой и фазный провода, отвечающие за нагрузку, присоединяются к контактам, с обозначением «выход».
Когда процесс установки подойдет к завершению, ещё раз проверьте, правильно ли вы соединили все провода. Перед тем, как включить прибор первый раз, необходимо обесточить все электроприборы, и достать все вилки из розеток.
Когда стабилизатор включился, внимательно проследите за исправностью его функционирования. Он должен тихо работать без посторонних шумов в виде треска, и др.
Также, в продаже можно найти стабилизаторы напряжения с небольшой мощностью (P<1,5 кВт). Они выпускаются как законченный самостоятельный блок, в комплектацию которого шнур для подключения к сети со стандартной вилкой. На поверхности корпуса устройства есть несколько розеток.
Любое электрическое устройство, работу которого вы хотите защитить от риска, присоединяется к стабилизатору напряжения именно посредством такой розетки. Исходя из этого, можно сделать вывод, что устройств, защищающие электроэнергию и работающие на её основе приборы, являются своего рода дополнительным звеном между нагрузкой и электрической сетью, которые обеспечивают надежную защиту от скачков напряжения и перегрузки сети.
Инструкция по подключению в щитке
Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.
в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора
Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.
во втором положении II (язычок автомата смотрит вниз) – эл.снабжение будет идти через стабилизатор
положение «0» – все электроприборы отключены, как от стабилизатора, так и от внешней сети
Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.
Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.
Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:
вход на стабилизатор
выход из стабилизатора
Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.
Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.
Ноль и землю с обоих кабелей сажаете на соответствующие шинки.
Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.
Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.
Проделываете эту операцию опять же гибкими монтажными проводами.
Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).
В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.
Общая схема стабилизатора
Современные стабилизаторы представляют сложные устройства с электронной начинкой. Все они различаются принципом работы, но об этом поговорим позже. Чтобы понять, что такое стабилизатор, давайте на рисунке рассмотрим общее устройство узлов. По этому принципу устроены все стабилизирующие устройства.
Схема стабилизатора состоит из трансформатора Т1, установленного на входе устройства. Благодаря работе первичных и вторичных обмоток трансформатора, поступившее из сети напряжение доводится до параметров, необходимых для его стабилизации. Следующий блок РЭ представляет регулирующий элемент. Он регулирует выходное напряжение.
И последний блок УЭ является управляющим. Его работа заключается в измерении напряжения нагрузки. Если оно не соответствует действительности, блок подает сигнал корректировки. По принципу этой схемы заключается работа всех стабилизаторов напряжения.
Подключение однофазных стабилизаторов
О том, как подключить стабилизатор напряжения однофазный, в Сети есть множество советов. Но в большинстве из них не указывается основного принципа. А он заключается в том, что это устройство должно быть включено последовательно всем потребителям, питающимся от него. Согласно ему построена схема подключения стабилизатора напряжения, представленная на рисунке ниже.
Обратите внимание, что этот прибор включается после электросчетчика. А все потому, что он не только стабилизирует, но и потребляет электрическую энергию. В автотрансформаторах это заметно по нагреву обмоток, в которых происходит частичное рассеивание электрической мощности
В автотрансформаторах это заметно по нагреву обмоток, в которых происходит частичное рассеивание электрической мощности.
Общие стабилизаторы напряжения не имеют шнура со штепсельной вилкой для включения в сеть. И розеток на корпусе для подключения потребителей. Их заменяет клеммная колодка, в которой провода зажимаются болтами с метрической резьбой или иными приспособлениями. Вы можете встретиться с тремя видами наборов контактов на ней.
- Трехконтактная клеммная колодка. Техническая нейтраль или ноль является общей для входа и выхода. Она обозначена литерой N. Входная фаза подключается к клемме, обозначенной L1, а выходная – к L2.
- Клеммная колодка с четырьмя контактами. Подключение фазы производится так же, как и в первом случае, а вот провода технической нейтрали разделены, их клеммы обозначены как N1 и N2.

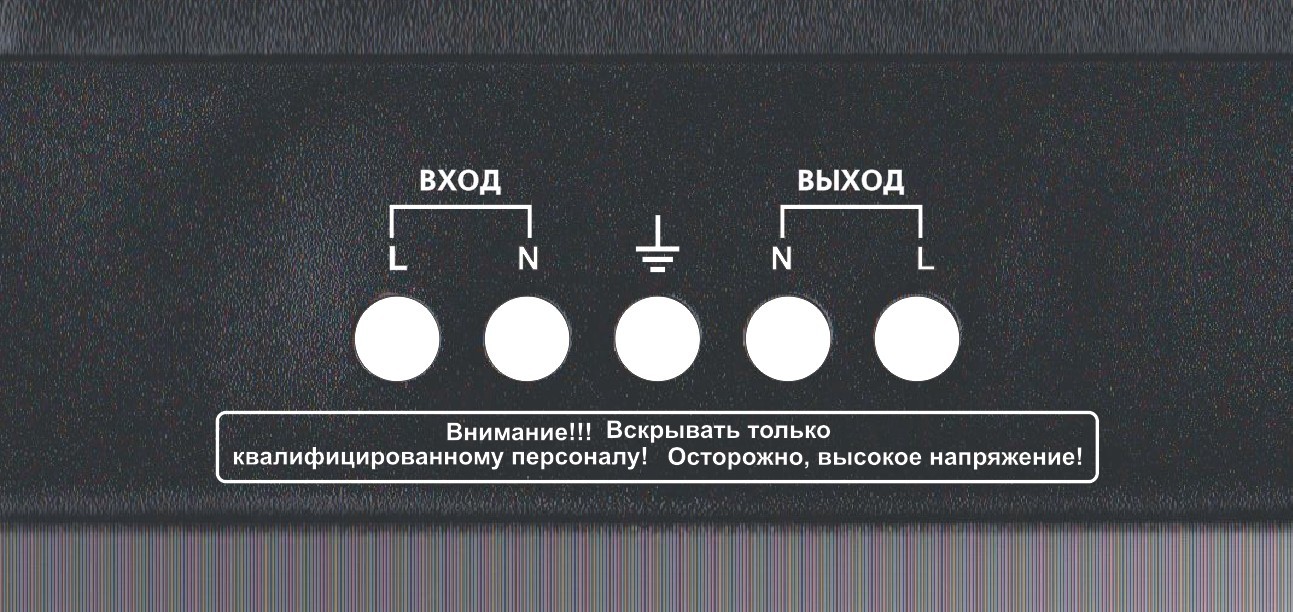

- Пятиконтактная колодка. Между парами L – N на входе и выходе находится зажим, имеющий обозначение в виде мнемосимвола «заземление» – он похож на стрелку, направленную вниз. Такой набор контактов может встретиться на приборах, выпускаемых в последнее десятилетие, когда нормой стала трехпроводная однофазная схема – с дополнительным защитным проводником.
Подключать техническую нейтраль линии можно только к клемме N. По той причине, что у однофазного потребителя, находящегося под нагрузкой, по нейтральному (нулевому) проводу течет ток. Если вы его соедините с клеммой заземления, то все корпуса приборов окажутся под напряжением. Это чревато поражением электротоком.
Подключение трехфазных стабилизаторов
Эти приборы отличаются от однофазных лишь количеством линий стабилизации. Фактически вы можете использовать три однофазных прибора (одного типа и мощности), соединив их параллельно друг другу (по фазам) и последовательно для потребителя, к ним подключаемого. Нейтральные клеммы на входе соединяются друг с другом. То же самое делается на выходе. В результате получается, что и в сторону сети, и в сторону потребителя приборы подключены по схеме «звезда».
Если у вас трехфазные вводы, а после электросчетчика схема делится на три независимых линии, то можно не заботиться о том, чтобы контролировать момент пропадания одной из фаз. А вот в случае питания трехфазных приборов, например, асинхронных электродвигателей, перед группой стабилизаторов необходимо установить трехфазное же УЗО, одним из режимов которого является отключение питания в случае возникновения асимметрии токов.
Шаг 1 – Определяемся с типом защиты
На сегодняшний день существуют стационарные стабилизаторы напряжения, установка которых производится на весь дом и мобильные модели, которые способны обслуживать один либо несколько отдельных электроприборов. Помимо этого стационарное оборудование может быть трехфазным либо однофазным, в зависимости от условий применений. Подключение своими руками в этом случае имеет свои отличия: то ли Вы будете подсоединять прибор к 220 В, то ли к 380.
Как правило, в частных домах и квартирах правильнее всего будет подключить однофазный стабилизатор напряжения к сети возле распределительного щитка, что позволит защищать всю сеть от перегрузок. Именно поэтому инструкция по подключению будет предоставлена для однофазного стационарного электроприбора.
Пример подключения однофазного стабилизатора напряжения
Подключение стабилизатора 220 вольт в простейшем случае может быть выполнено по одной из приведенных схем, в зависимости от того, в какой последовательности уже соединены счетчик и входной автомат. В любом случае необходимо обеспечить заземление стабилизатора. Суть подключения стабилизатора состоит в том, что напряжение из сети подается на вход стабилизатора, а к его выходу подсоединяются потребители электроэнергии.
Варианты монтажа стабилизаторов напряжения
На схемах подключения приведен вариант клеммной колодки на задней стенке стабилизатора напряжения с пятью контактами. Бывает, что клемма заземления размещается отдельно: к ней и нужно подсоединить заземляющий проводник. Иногда клемма N(ноль) всего одна, тогда оба нулевых провода: и входной, и для потребителей подсоединяют к ней.
Перед непосредственным подключением стабилизатора необходимо обесточить электрическую сеть в помещении с помощью входного автомата. Затем следует убедиться, что оно действительно отсутствует с помощью индикатора или мультиметра. Включатель питания и переключатель байпас прибора должны находиться в выключенном состоянии.
После выполнения электромонтажа подают питание на стабилизатор, а затем включают и его. Внутренний таймер прибора задерживает его запуск, раздается щелчок, и подается питание. На дисплее высвечивается значение выходного напряжения 220В. У большинства современных приборов на дисплее может появиться следующая информация:
- символ L означает, что напряжение на входе опустилось ниже допустимого для работы прибора;
- символ Н означает, что напряжение на входе поднялось выше допустимого для работы прибора;
- символ СН означает, что суммарная мощность подключенных к прибору потребителей выше допустимой.
Установка стабилизатора напряжения в цокольном этаже
Рассмотрим практический пример подключения стабилизатора к однофазной сети 220 вольт на примере релейного прибора РЕСАНТА АСН-10000/1-Ц. Прибор установлен в цокольном этаже, где никому не мешает щелканье реле и шум расположенного рядом встроенного пылесоса. В стене находится монтажная коробка с клеммником и автоматом для подключения стабилизатора.
Полочка для установки стабилизатора напряжения
Агрегат размещен на полочке, которая устроена на забитых в стену отрезках арматуры. Зазор между стеной и полкой, а также свободное пространство под ней обеспечивают обдув воздухом корпуса прибора.
На входе в дом установлен автомат номиналом 40А, что соответствует максимальной мощности энергопотребления порядка 8 кВт. Стабилизатор РЕСАНТА АСН-10000/1-Ц несколько мощнее, однако для уменьшения нагрузки на прибор через него подключены не все потребители. В результате получилась следующая ниже схема электромонтажа.
Подключение релейного стабилизатора РЕСАНТА
В данном случае для защиты от утечек установлено УЗО (устройство защитного отключения) после счетчика. Ряд потребителей, например: освещение, обогреватель сауны, проточный водонагреватель и некоторые розетки имеют нестабилизированное питание.
Так как стабилизатор РЕСАНТА размещен в цокольном этаже и далеко от ввода в дом, перед ним установлен дополнительный автомат и колодка для электромонтажа. Это позволяет обслуживать и ремонтировать при необходимости прибор без отключения нестабилизированного питания в доме.
Монтаж выполнен кабелем, который состоит из пяти многожильных проводов. Это позволяет свободно передвигать прибор.
В соответствии со схемой в коробке установлена клеммная колодка на 4 контакта, пятый провод подключен к автомату. Надо пояснить, что в дополнение к указанному на схеме, к клеммнику подсоединен кабель питания розетки встроенного пылесоса (заходит в коробку снизу). Справа сверху подведены кабель, подающий питание на стабилизатор, а также кабель, подключенный к нагрузке. В данном случае:
- зеленый провод – заземление;
- синий – ноль;
- белый(коричневый) –фаза.
Подключение кабеля к колодке в распредкоробке
Определение типа защиты
В настоящее время имеются стационарные приборы, стабилизирующие напряжение, монтаж которых осуществляется на весь дом, а также переносные модели, которые могут обслужить всего несколько электрических устройств. Кроме этого, стационарные стабилизаторы бывают трехфазными, однофазными. Это зависит от условий использования. Подключения на 1-фазную и 3-фазную сеть имеют свои отличия.
В квартире или собственном доме лучше подключить 1-фазный стабилизатор возле распредщитка. Это дает возможность защиты всей сети от воздействия перегрузок. Поэтому, рассмотрим инструкцию по монтажу для 1-фазного устройства.
Основные принципы выбора стабилизатора напряжения
Стабилизатор напряжения является важным устройством, которое помогает защитить электронику от повышенного или пониженного напряжения в электрической сети. Для выбора правильного стабилизатора необходимо учитывать несколько основных принципов.
1. Мощность стабилизатора. Одной из ключевых характеристик стабилизатора является его мощность. Расчет необходимой мощности стабилизатора производится исходя из суммарной потребляемой мощности всех подключаемых к нему устройств. Необходимо учесть как постоянную, так и пиковую нагрузку.
2. Диапазон регулирования. Стабилизатор должен обеспечивать необходимый диапазон регулирования напряжения. Например, для бытовой техники обычно требуется диапазон от 180 до 250 Вольт
При выборе стабилизатора следует обращать внимание на диапазон регулирования, чтобы он полностью удовлетворял потребностям
3. Тип стабилизатора. Существует несколько типов стабилизаторов: релейный, электронный, тиристорный и другие. Каждый тип имеет свои особенности и преимущества. При выборе стабилизатора следует учитывать требования и особенности подключаемой электроники, а также условия эксплуатации.
4. Дополнительные функции. Некоторые стабилизаторы могут иметь дополнительные функции, такие как защита от перегрузки, короткого замыкания, импульсных помех и других факторов. Решение о необходимости этих функций зависит от требований и особенностей конкретной системы.
5. Надежность и качество
При выборе стабилизатора необходимо обратить внимание на его надежность и качество. Лучше выбирать устройства известных производителей с хорошей репутацией
Также следует обратить внимание на наличие сертификатов качества и гарантийных обязательств.
6. Цена. Цена является одним из факторов, которые следует учитывать при выборе стабилизатора. Однако, стоит помнить, что дешевые устройства могут иметь низкое качество и неполный набор функций. Поэтому, следует сравнивать цену с качеством и функциональностью стабилизатора.
При выборе стабилизатора напряжения необходимо учитывать эти основные принципы и анализировать потребности и требования вашей системы. Это поможет выбрать подходящий стабилизатор, который обеспечит надежную и стабильную работу вашей электроники.
Подключение стабилизатора в трехфазной сети
Конструкции трехфазных стабилизаторов отличаются поблочным исполнением, где для каждого блока предусмотрен собственный клеммник. При подключении должно соблюдаться равномерное распределение однофазных потребителей. Как правило, они подключаются к разным блокам стабилизатора, чтобы создаваемая в нем нагрузка была симметричной.
Стабилизаторы, питающиеся от трехфазного напряжения, защищаются от аварий и прочих негативных последствий с помощью автоматических выключателей. Такие схемы чаще всего используются в промышленности, а в частных домах используются очень редко, по причине высокой стоимости трехфазного стабилизатора. При выходе его из строя, все потребители будут получать электроэнергию напрямую из сети со скачками и перепадами.
Поэтому для бытовых условий существует схема, по которой трехфазные потребители подключаются через однофазные стабилизаторы. Они потребляют существенно меньшую мощность по сравнению с промышленными аналогами, поэтому для того чтобы нормализовать сетевые параметры, можно воспользоваться тремя одинаковыми стабилизаторами напряжения с нагрузкой, предусмотренной для однофазной сети.
Разводка рабочего нуля осуществляется к входным клеммам каждого стабилизатора. Параллельное подключение от выходов всех трех устройств, образует шину рабочего нуля. От этой шины рабочие нули направляются к каждому потребителю. У всех стабилизаторов имеются входные фазные клеммы, соединяющиеся с соответствующими клеммами защитных устройств. Выходные клеммы соединяются с группой автоматов, через которые питание поступает к потребителям. Конкретная схема подключения зависит от особенностей электропроводки, типа стабилизатора и других технических условий.
О
днофазный бытовой стабилизатор напряжения – это прибор монтируемый непосредственно в элекромагистраль между потребителями электроэнергии и самой электрической сетью.
Такой стабилизатор напряжения используется для дома (офиса, коттеджа, дома, квартиры, дачи
) и применяется, чтобы защитить ваши бытовые приборы от неполадок в сети и довести параметры электрической сети до уровня Гост.
И с каждым днем становится всё более востребованным в быту товаром. Почему?
Да потому, что электрические сети
почти повсеместно далеки от Госта
.
Бытовые приборы не включаются, часто ломаются или некорректно работают, потому что подключаются непосредственно в ОБЩУЮ электрическую сеть без промежуточного фильтра, таким фильтром является бытовой стабилизатор напряжения.
Не оставляйте ваши бытовые приборы наедине с опасностью, вызванной пониженным/повышенным напряжением, скачками напряжения, импульсными помехами.
Дорогостоящих приборов у каждого из нас много – телевизоры, музыкальный центр, микроволновая печь, кондиционер, компьютер. Посчитайте стоимость этих бытовых приборов и спросите себя: во сколько обойдется один скачек напряжения
, например, до 300 вольт, вызванный “обрывом ноля” в подвале вашего дома?
Выше перечисленных аргументов достаточно для понимания, что стабилизатор напряжения исключительно необходим электроприборам.
Установка стабилизатора для сети 380 В
Если в доме проходит электрическая сеть 380 вольт, что встречается крайне редко, обезопасить ее можно трехфазным стабилизатором. Хотя из практики видно, что лучше установить три однофазных прибора. По нормам электробезопасности это разрешено. Почти все домашние электроприборы рассчитаны на работу от 220 вольт. Три однофазных прибора справятся с такой задачей и обеспечат эффективную нагрузку. Такой вариант подключения имеет два основных преимущества:
- три однофазных стабилизатора дешевле обойдется хозяину дома, чем один трехфазный;
- главное преимущество – это бесперебойная подача электроэнергии. Вышедший из строя трехфазный прибор оставит весь дом без света до его починки или приобретения нового. Если сгорит один из трех однофазных стабилизаторов, домашнее освещение можно перекинуть на другую фазу с работоспособным прибором. Трехфазное напряжение уже не поступит в помещение, но стабильные 220 вольт с одной фазы обеспечат работу бытовых электроприборов.
Схема подключения трех приборов к трехфазной сети идентична подсоединению своими руками стабилизатора в сеть 220 вольт. Подключение каждого выполняется на отдельную фазу. А вот нулевой провод необходимо подключать без разрывов.
Рассмотрим принцип работы устройства более подробно
Устройство, приспособленное для стабилизации входящего напряжения и очистки этого напряжения от различных колебаний высоких частот. Стабилизаторы классифицируют по типу устройства механизмов, за счет которых осуществляется работа всего устройства в целом.
Релейные стабилизаторы. По статистике, большинство отдает предпочтение релейным стабилизаторам. Это происходит благодаря приятному соотношению цены и качества. Один из плюсов – это быстродействие, зависящее от силы скачка входящего напряжения и колеблется от 0.3 до 0.6 секунд.
Есть и свои минусы, состоящие в том, что при переключении реле может появиться небольшой скачок электричества. Подобный скачок совершенно безопасен для техники, так как его значение минимально – 10-20 В.
В современных стабилизаторах вся работа выполняется за счет силового автотрансформатора и электрического блока. Там контролируются процесс входа и выхода электричества. Из микроконтроллера подаются сигналы ключам и силовым реле. Когда происходит процесс управления и формировки, то учитывается время, за которое произошло срабатывание ключей. Благодаря этому, передача электричества производится почти без пробелов. Дальше вы можете подробно посмотреть схему устройства релейного стабилизатора.
Электромеханические стабилизаторы напряжения. Его работа осуществляется за счет того, что основная плата управления проводит анализ напряжения, которое входит, и после сканирования передается сигнал на специальный мотор, находящийся внутри электрической катушки. Один из плюсов: по сравнению с релейным стабилизатором, электромеханический гарантирует более высокую и точную стабилизацию. Точность стабилизации зависит, в первую очередь, от численности витков у трансформатора.
Возможности мотора у разных стабилизаторов ограничивают движения щетки и чаще всего скорость движения составляет 5-15 В/сек. Скачки электричества могут быть опасны для техники только когда достигают 25-45 вольт.
Чтобы стабилизаторы не зависали, нужно не забывать о том, что производят разные моторы. Большинство устройств используют для питания входящее напряжение и когда оно сильно расходуется на другие приборы, работа стабилизатора приостанавливается, так как он испытывает недостаток питания. Если у вас стабильное напряжение без резких перепадов, то вам это не страшно.
Тиристорные (симисторные) стабилизаторы напряжения. Работа происходит за счет силовых ключей, которые по-другому еще называют тиристы. Благодаря им, секции трансформатора переключаются автоматически. У таких устройств много похожих черт с релейными, но превосходят их по количеству ступеней стабилизации и точности.
Как подключить стабилизатор напряжения для дома
Подключение напольного однофазного стабилизатора напряжения для дома заключается в правильной коммутации проводов “фазы” и “ноля” на клеммных колодках прибора.
Рассмотрим процесс подключения стабилизатора напряжения на примере однофазных бытовых стабилизаторов напряжения Норма М
. Подключение стабилизаторов напряжения различных производителей однофазного типа проводится аналогично. Монтаж трехфазных стабилизаторов напряжения более сложный, но теоретически представляет собой монтаж трех однофазных стабилизаторов напряжения.
Перед началом работы нужно отключить подачу напряжения электрической сети на входе в дом (офис, коттедж) – для этого требуется отключить вводной автомат. При помощи индикатора напряжения электрической сети, обязательно удостоверьтесь в отсутствии тока в сети
квартиры (офиса, коттеджа). При проведении подобных работ – безопасность является самым важным аспектом.
Откройте клеммную коробку стабилизатора напряжения и Вы получите возможность доступа к монтажным винтам. Вдев кабель сквозь резиновые манжеты клеммной колодки, прочно закрепите ВИТОЙ
кабель винтами.
Для подключения стабилизатора напряжения необходимо подсоединить три провода по определенной схеме. Схема прилагается к каждому стабилизатору напряжения. Если у Вас провод “монолит” сделайте переходник на витую пару. Соединив провода по схеме, Вы получите стабилизированное напряжение на выходе стабилизатора.
Запомните, что КАЧЕСТВЕННЫЙ
контакт на клеммнике имеет самое важное значение – плотно зажмите винты, и перепроверьте контакт через неделю пользования прибором. Качественный контакт достигается только ВИТОЙ ПАРОЙ
А слабый, плохой контакт или маленькая площадь соприкосновения (провод “монолит”) не позволят вам снять полную мощность с прибора или вызовут некорректную его работу.
Затем нужно включить вводной автомат квартиры (дачи, офиса, коттеджа).
Переключите автоматический выключатель СЕТЬ
в положение ВКЛ
. Прибор запускается в работу.
Установка стабилизатора напряжения завершена, если не учитывать подключение проводов от электрического счетчика, установку защитных коробов. Нельзя устанавливать стабилизаторы напряжения в закрытые ниши, так как эти приборы нуждаются в максимальном доступе воздуха для быстрого охлаждения. Категорически запрещается устанавливать стабилизаторы напряжения в помещениях, где хранятся быстро воспламеняющиеся жидкости и материалы.
Шаг 3 – Производим подсоединение к электросети
На самом деле самостоятельно подключить стабилизатор напряжения к сети в доме довольно просто. Сзади устройства находится клеммная колодка на 5 разъемов. Обычно очередность подключения проводов следующая (слева направо): вводные фаза и ноль, заземление, фаза и ноль, идущие на нагрузку. На фото ниже Вы можете увидеть расположение разъемов:
Схема подключения всей квартиры через стабилизатор напряжения
Этот способ подключения стабилизатора напряжения наиболее приемлем для современных квартир и домов.
Выпрямитель в этом случае является самым первым прибором после электросчетчика и обеспечивает стабильным и ровным напряжением все токоприемники квартиры, дачи или дома.
При таком подключении наиболее правильным считается проведение отдельных линий под разные типы электроприборов. Каждая из линий должна оборудоваться своими пакетниками (освещение, насос, телевизор+аудиосистема, компьютер и т.д.)
Но очень редко на этапе строительства учитывается, какие электроустановки будут включаться в ту или иную розетку, поэтому возникают ситуации, когда с помощью удлинителя удобно подключить маломощную, но точную технику (телевизор, спутниковая антенна) в одну розетку с «грубой» (холодильник, стиральная машина, насос, утюг).
При этом «грубая» техника при включении будет создавать помехи, которую стабилизатор, расположенный на входе в дом, отфильтровать не в состоянии. Поэтому старайтесь избегать такого соседства и подключать такие электроприборы как можно дальше друг от друга.
Если же это невозможно, то перед «точной» техникой должен обязательно стоять сетевой фильтр.
