Как установить и подключить розетку с заземлением: учимся заземлять розетки

Вместо эпилога

Не всегда розетки устанавливаются на полых стенах. Для их монтажа на оштукатуренных стенах применяются специальные подрозетники «по бетону». Тогда в массиве необходимо предварительно выбить отверстия диаметром на менее 70 мм, при обширных объёмах работ на выручку приходит перфоратор и специальная коронка с твердосплавными зубьями. Для монтажа длинных блоков (4–6 устройств) есть смысл воспользоваться болгаркой с алмазным диском и вырезать прямоугольный проём. Чтобы установить коробки по бетону в высверленную нишу накладывают гипсовый раствор (продвинутые электрики либо смешивают алебастр со шпаклёвкой, либо пользуются клеем типа Перлфикс), а затем вставляют подрозетники, позиционируют их относительно лицевой плоскости и фиксируют клиньями или фронтальными накладками. Дальше технология не отличается.

По такому же принципу, как и розетки (с точки зрения механики), монтируются выключатели и другие электроустановочные изделия. Отличия там заключаются только в электрической части — порядок и варианты подключения проводников, способы крепления фасадов.

Отдельно стоит сказать о такой работе, как «перенос розетки». Подобные операции очень нежелательны, так как сопряжены с нетипичной геометрией прокладки дополнительного кабеля, а также из-за того, что его нужно «наращивать». Но если протянуть новый провод от распределительной коробки не представляется возможным, то нужно сделать ответвление внутри подрозетника существующей розетки. Соединение проводов нужно делать как в распредкоробке — либо скруткой вкупе со сваркой/пайкой, либо через качественный быстрозажимной клеммник. Так или иначе, розетку-донор полностью удалять и замуровывать нельзя, даже если она не нужна, чтобы через съёмный фасад к месту соединения был свободный доступ.

Как видите, нет ничего сверхъестественного в этой работе. Не пугайтесь, ну, не бывает столько проблем у одного мастера, мы просто попытались затронуть все подводные камни, с которыми можно столкнуться при недостатке опыта. Однако не забывайте, что в электрическом монтаже не бывает мелочей, здесь нужна предельная концентрация и аккуратность.

рмнт.ру, Игорь Максимов

Пометка места для отверстий

Прежде чем приступить к самому подключению розетки, необходимо определить место, где будет располагаться розеточная группа. Для этого следует учитывать удобство использования, уровень общей нагрузки на сеть и соответствие требованиям безопасности.

Важно помнить, что розеточные группы с заземлением могут быть установлены только в помещениях с электрооборудованием, а также на открытом воздухе. Также следует учесть, что розетки с заземлением не рекомендуется устанавливать вблизи водопровода или санузла

Когда место для розеточной группы определено, следует пометить места, где будут располагаться отверстия для монтажной коробки и подключения проводов. Для этого можно использовать маркер или просто оловянный карандаш.

Стоит помнить, что расстояние между розетками должно быть не меньше 1,5 метра, иначе это может нарушать нормы безопасности. Помимо этого, необходимо учитывать, что средняя высота размещения розетки на стене составляет около 20-30 сантиметров от пола.

Разметку для отверстий можно сделать используя рулетку или линейку, а также уровень для того, чтобы убедиться, что розетки будут расположены горизонтально и вертикально.

Как своими руками правильно подключить?

• одинарные;
• двойные;
• тройные.

подключения

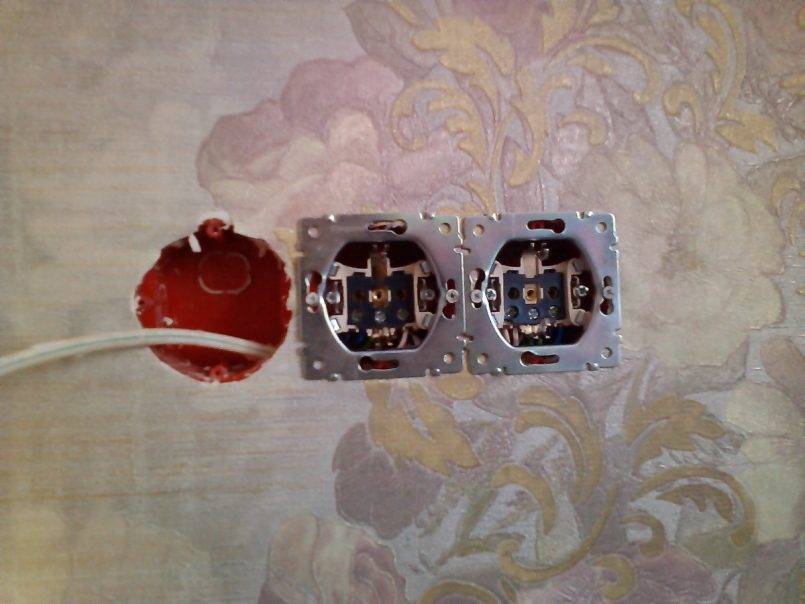

Как установить двойную?

Видов двойных розеток есть несколько:

1. с одним или двумя подрозетниками;
2. общей или раздельной фазой и т. п.

Совет
Для скрепления между собой блока розеток потребуется шлейф с последовательным расположением проводов. Все последующие гнёзда будут зависеть от функционирования предыдущих.

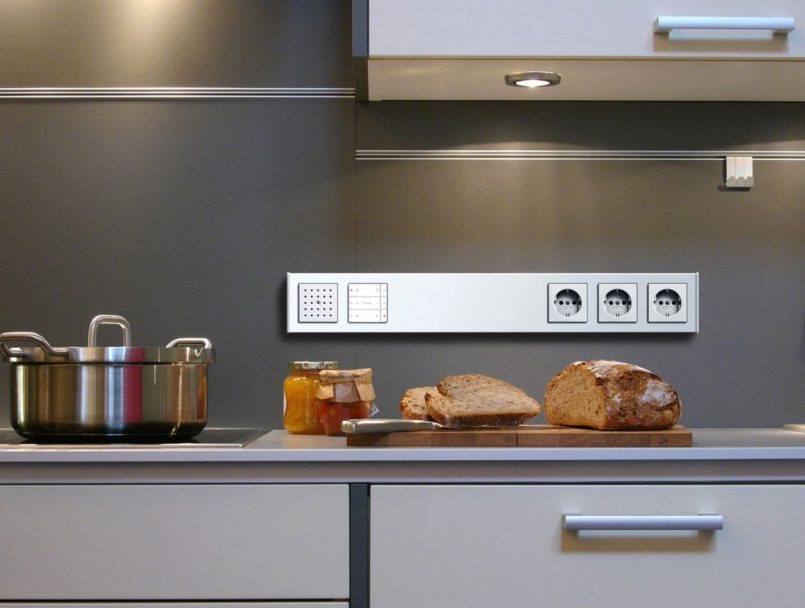

Как подсоединить тройную?

тройных розеток

1. В отверстия клемм заправляются зачищенные концы проводов. Если для нулевого и фазного проводов нет принципиального значения в порядке фиксации, то заземляющий провод помещают только в клемму с таким обозначением.
2. Сначала заправляются все питающие провода в короб, а затем к нему крепится корпус розетки на саморезы.
3. Если используются более старые модели, то для фиксации в них есть регулируемые болтами лапки.
4. Повторно затянуть шурупы на клеммах, затем устанавливать декоративную накладку.
5. Протестировать работу розетки и заземления мультиметром или отвёрткой-индикатором.

На нашем портале найдутся советы и для тех, кто хочет расположить розетку на кухне, перенести ее или заменить, добавить дополнительную и установить устройство в гипсокартоне.

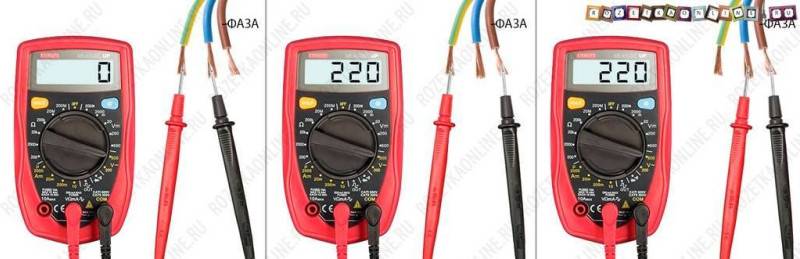

Как проверить мультиметром напряжение в розетке 220в

Для измерения напряжения в розетке цифровым тестером, необходимо вставить щупы в гнезда розеток, полярность при этом неважна, главное при этом — не касаться руками токопроводящих частей щупов.

Еще раз напомню, что на мультиметре должен быть выставлен режим определения напряжения переменного тока, предел измерения выше 220в, в нашем случае 500В, щупы подключены в разъемы «COM» и «VΩmA».

Если мультиметр рабочий и нет проблем с подключением розетки или перебоев с электроснабжением, то прибор покажет вам напряжение близкое к 220-230В.

Такого простого теста достаточно чтобы продолжить поиск фазы тестером. Сейчас, в качестве примера, мы определим какой из двух проводов, например, выходящих из потолка для люстры, фазный.

Если бы провода было три – фаза, ноль и заземление, то достаточно было бы измерить напряжение на каждой из пар, точно так же, как мы определяли его в розетке. При этом между двумя проводами напряжения практически бы не было – между нолем и заземлением, соответственно оставшийся третий провод фазный. Ниже представлена наглядная схема определения.

Если же провода, для подключения светильника, только два и вы не знаете какой из них каакой, то опознать их таким образом не получится. Тогда нам и приходит на помощь метод определения фазы мультиметром, который я сейчас опишу.

Всё достаточно просто, мы просто должны создать условия для протекания через тестер электрического тока, и зафиксировать его. Для этого просто создаём электрическую цепь, по тому же принципу, что и у индикаторной отвертки.

В режиме проверки напряжения переменного тока, с выбранном пределом 500В, красным щупом прикасаемся к проверяемому проводнику, а черный щуп зажимаем пальцами рук либо касаемся им заведомо заземленной конструкции, например, радиатора отопления, стального каркаса стены и т.п. При этом, как вы помните, черный щуп у нас воткнут в разъем COM мультиметра, а красный в VΩmA.

Если на проверяемом проводе будет фаза, мультиметр покажет на экране достаточно близкую к 220 Вольтам величину напряжения, в зависимости от условий тестирования она может быть разной. Если же провод не фазный, значение будет или нулевым, или очень низким, до нескольких десятков вольт.

Еще раз напомню, ОБЯЗАТЕЛЬНО УБЕДИТЕСЬ ПЕРЕД НАЧАЛОМ ПРОВЕРКИ, ЧТО НА МУЛЬТИМЕТРЕ ВЫБРАН РЕЖИМ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА, а не какой-нибудь другой.

Вы, должно быть скажете, что метод достаточно рискованный, становится частью электрической цепи и добровольно попасть под напряжение захочет не каждый. И хотя такой риск есть, он минимальный, ведь, как и в случае с индикаторной отверткой, напряжение из сети проходит через большое сопротивление резистора, встроенного в мультиметр и удара током не происходит. А работоспособность этого резистора, мы проверили, предварительно измерив напряжение в розетке, если бы его там не было, сложились бы все условия для короткого замыкания, которое, уверяю вас, вы бы сразу обнаружили.

Конечно, как я уже писал выше, лучше вместо руки использовать заземленные конструкции – радиаторы и трубы отопления, стальной каркас здания и т.д. но, к сожалению, такая возможность есть не всегда и нередко приходится браться за щуп самому. Бывалые электрики советуют в таких случаях всё же принять дополнительные меры безопасности: стоять на резиновом коврике или в диэлектрической обуви, касаться щупа сперва кратковременно, правой рукой и лишь не обнаружив опасных воздействий тока, выполнить измерение.

В любом случае это единственный, самый надежный и простой способ определить фазу бытовым мультиметром самому.

Что такое заземление

Заземление — это намеренное соединение электрической установки или точки сети с заземляющим устройством. Розетки в частных домах, квартирах и на предприятиях в основном устанавливаются заземленными. Раньше такие устройства называли евророзетками, технологии пришли с Европы.

Реализуемые в магазинах розетки имеют три клеммы — фазу, ноль и землю. Проводка в новостройках делается трехжильной по требованиям безопасности. Двухжильная проводка часто встречается в старых домах, на дачах, но она постепенно заменяется на современную. Современные розетки отличаются от старых наличием третьего провода «земли».

Устройство розетки с заземлением

Цели заземления в доме

Предназначение заземления — в снижении опасности короткого замыкания и обеспечении комфортных условий жизни человека. У каждого электроприбора есть корпус и изоляция электрических проводов, они не дают электрическому току нанести вред человеку. При нарушении целостности изоляции есть риск появления напряжения, способного вызвать электрический удар. Заземление не допустит таких последствий.

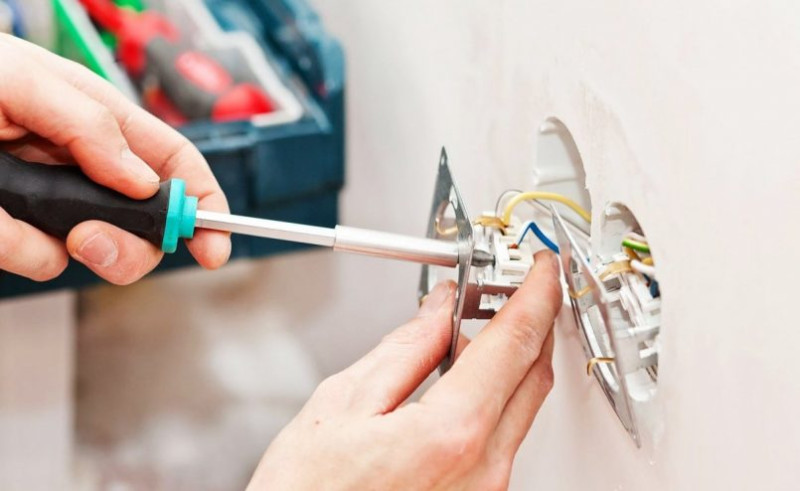

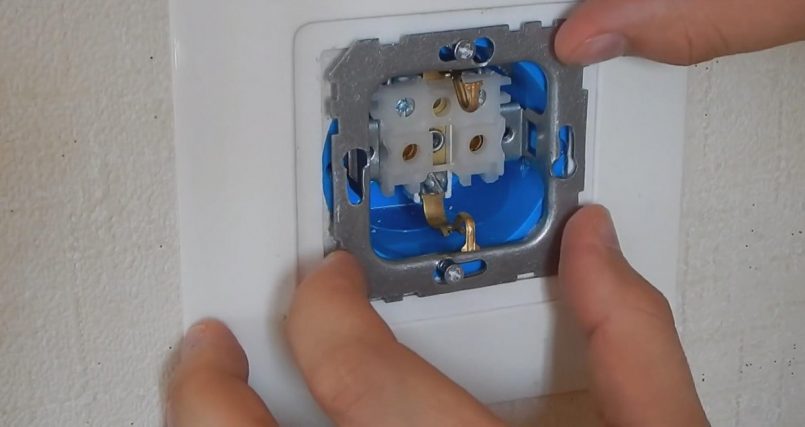

Процесс монтажа розетки с заземлением

Инструмент для монтажа розеток с заземлением

В собственных видео А. Земсков постоянно рекламирует профессиональный инструмент. К примеру, товары Hilti. Для розеток предусмотрено подобное:

1. Нож для снятия оплётки имеет серповидное острие и сделан специально, невозможно поцарапать жилу. Опасность подключения розетки с заземлением в том, что любой провод способен легко отломаться. Если это фаза или нулевой (нейтраль, фаз в доме три), сразу заметим поломку и поправим. Но заземление так просто не идентифицируешь, требуется брать и обзванивать всю ветвь, не любой монтажник сделает.

2. Вторым инструментом станут обжимные кусачки для снятия кембрика. Ножиком вспороли весь кабель, выходящий из стены, внешнюю изоляцию, теперь полагается жилы зачистить на сантиметр-полтора, чтобы зажать на клемме корпуса розетки. Пользуются обычным кухонным ножом, но возможно медь поцарапать, потом случайно обломить.
3. Для позиционирования корпуса розетки в подрозетнике (стенная часть) принято использовать малые магнитные уровни. Они позволяют быстро и легко выполнить процедуру, не отвлекаясь на тонкости. Розетка с заземлением ставится с незначительным затягом, потом позиционируется. И при окончательном закручивании винтов лучше активно пользоваться магнитными уровнями.

Электрическая разводка розетки с заземлением

Часто из стены торчат три жилы в единой чёрной или белой внешней изоляции. По нынешним стандартам – если электрики попались у застройщика толковые – распределение проводов в розетке с заземлением таково:

• Жёлто-зелёные полосы на кембрике, либо полностью салатный цвет указывают, что это ветка заземления, требуется цеплять на боковую клемму розетки.
• Синим обычно маркируется нулевой провод. Там нет напряжения, это земля, пришедшая с подстанции. По правилам она в районе фундамента заземляется с местным контуром, вкопанным заботливыми строителями (система TN-C-S).
• Коричневым или красным цветом крови помечен провод, откуда в квартиру приходит питание. По правилам при встраивании выключателей указанная жила, а не синяя обязана разрываться контактором кнопки. Так безопаснее. Что касается розетки с заземлением, фаза традиционно располагается слева. Нулевой провод находится справа.

Разводка с заземлением

Устанавливая розетку с заземлением, проверяем, где и что находится. Проще сделать с фазой. Полагается дотронуться до неё специальным щупом со световым индикатором, чтобы убедиться в правильности разводки. Попутно исследуются два прочих провода. Просто, чтобы убедиться, что фаза пришла на единственную жилу. Щуп требуется купить.

Во вторую очередь оценивается правильность разводки нулевого и заземляющего провода. Это полагается сделать непременно, ведь нагружать через нейтраль контур, закопанный под домом, выходящим током устройств не следует. Оговоримся, на уровне цоколя ветки могут объединяться, но по ПУЭ 7 соприкосновение их после указанной точки не допускается. Вести подключение розетки с заземлением с уклоном от нормы не рекомендуем.

Измерения тестером здесь не помогут. Требуется определить контакт между подъездным щитком и проводом. Кстати, если заземления в доме нет, на корпус выйдет нулевой. После замера сопротивления увидим:

1. С подъездным щитком звонятся две жилы: нулевая и заземляющая. Пусть дом подключен по системе TN-S, в районе подстанции жила нейтрали сидит глубоко в почве.
2. Различение проводим по размеру сопротивления: берём и выключаем автоматы защиты. Тогда нулевой провод рвётся (не всегда), а заземление все равно обязано выполнять функции и звониться на корпус подъездного щитка. Напоминаем, цвет оплётки жёлто-зелёный. В противном случае полагается копаться в разводке и искать причину неисправности.

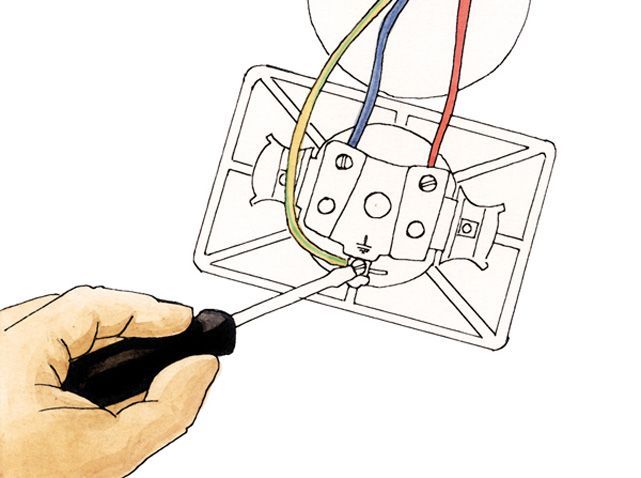

Подключение розетки с заземляющим контактом

Разобравшись с основными вопросами, связанными с выбором провода и самой розетки, можно переходить к вопросу: как подключить двойную розетку с заземлением, или его одинарного собрата. Начнем с более простого подключения одиночной розетки.

Подключение розетки с заземляющим контактом

Итак, у нас есть одиночная розетка с заземляющим контактом. От нее проброшен, но не подключен провод к распределительной коробке.

Нам требуется выполнить подключение в распределительной коробке и в розетке:

На этом наше подключение окончено. После нанесения изоляции на токоведущие части, и установки розетки на место, можно подавать напряжение. Если вы все сделали в соответствии с нашими рекомендациями, то все будет работать много лет.

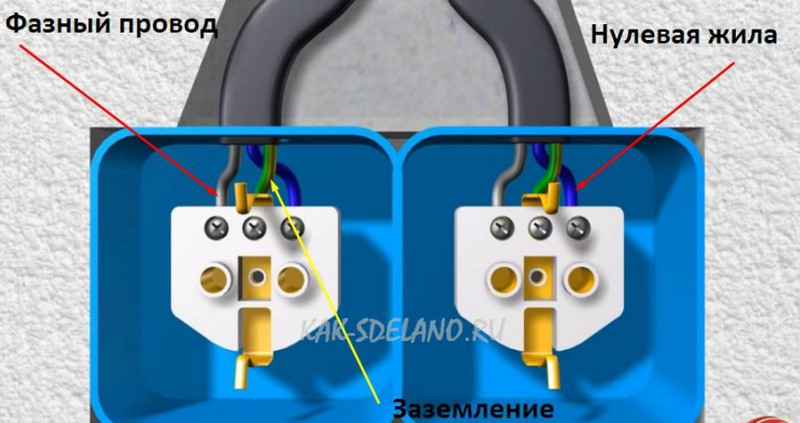

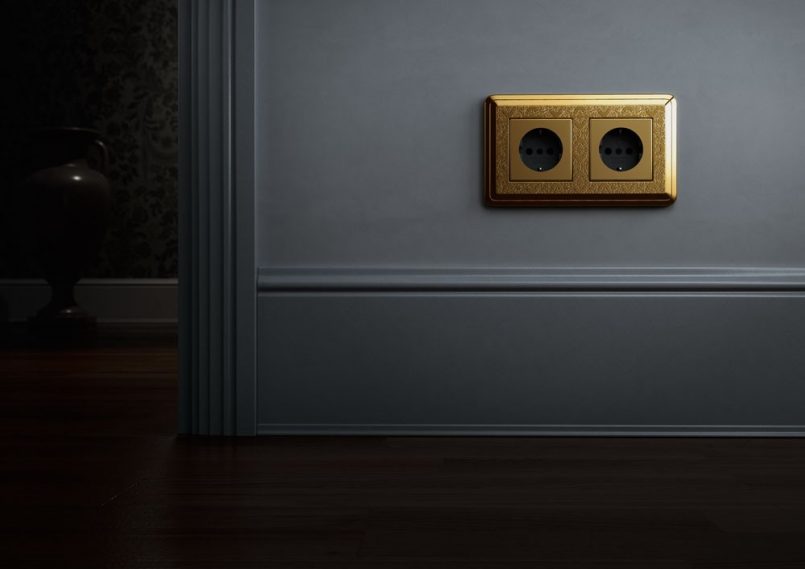

Монтаж двойной розетки

С двойной розеткой все не намного сложнее.

Но здесь возможны два варианта:

• Первый вариант — это спаренная розетка от производителя.
• Второй вариант — это две одинарные розетки, устанавливаемые под спаренную накладку.

В первом случае, подключение полностью идентично подключению одинарной розетки. Это связано с тем, что производитель уже выполнил подключение между розетками, и вам достаточно подключить одну из них, для нормальной работы обеих.

Накладка для трех одинарных розеток

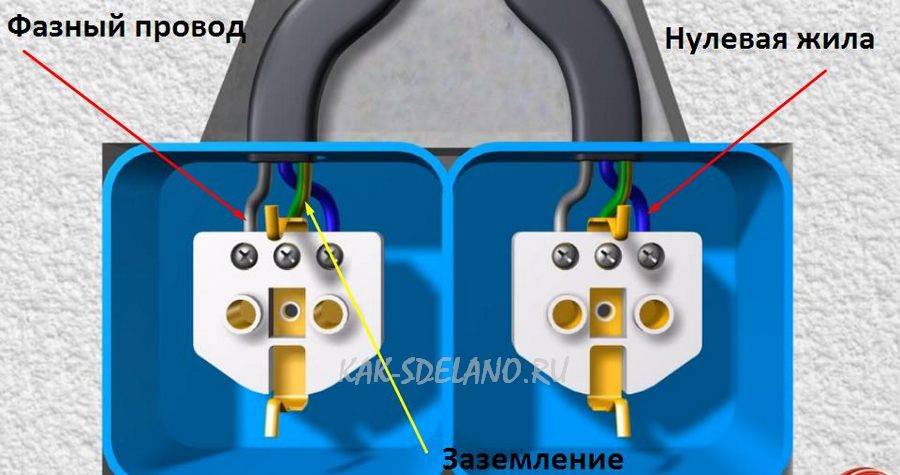

Во втором случае, нам следует выполнить операции по подключению первой одинарной розетки. После этого, от первой розетки запитываем вторую. Сделать это достаточно просто. От силовых контактов первой розетки, подключаем силовые контакты второй розетки. От контакта заземления перовой розетки, подключаем заземляющий контакт второй. Все.

Подключение нескольких одиночных розеток

Эту процедуру можно проделать для трех, четырех и большего числа розеток, устанавливаемых под одной накладкой. Здесь главное помнить, что провод, питающий первую розетку, питает и все последующие — то есть, его сечение должно соответствовать суммарному току всех розеток.

Как сделать надежное и качественное заземление в собственном доме?

Проведение заземления в частном доме требует ответственного и правильного подхода. Все действия для работ по заземлению могут быть двух типов:

• Без построения заземляющего контура;
• С контуром заземления.

Тип заземления без построения контура заземления заключается в том, что качестве заземляющей конструкции может служить обычная стальная труба, которая пролегает в земле или металлические элементы на деревянном столбе. Также используются старые рельсы, опорные металлические сваи. Благодаря свинцовой обмотке силовых кабелей, они не ржавеют.

При таком способе заземления необходимо соблюдать глубину залегания. Она должна быть не менее метра.

Также обязательным условием считается проведения замеров уровня растекания тока. Четыре ома – это максимальное значения для переменного тока в 220 вольт.

Провод, который будет проложен от дома до заземлителя, также должен быть надежным и качественным.

Метод заземления с контуром заключается в том, что начало схемы заземления находится в распределительной шине, с нее и начинаются все подключения.

Контур должен быть выполнен из нескольких элементов, расположенных между собой на определенном расстоянии. Все металлические элементы обязательно должны быть соединены между собой. Для надежной скрепки используется метод сварки.

Для надежного и плотного прилегания к земле металлических элементов заземления, их необходимо вбивать в земле. Не рекомендуется предварительно подготавливать отверстие для них.

Схема подключения может быть нескольких видов: треугольная, круговая или в виде линии. Самой качественной и надежной схемой является треугольная схема. Это связано с тем, что при выведении из строя, поломки одного из элементов, два других будут продолжать надежно производить заземление.

Заземление розеток

Заземлить розетку можно будет после того, как заземляющая конструкция уже готова и подключена к шине в электрическом щитке. Необходимо приобретать евро розетки, у них существует клемма заземления между клемм для фазы и нуля. Если требуется замена проводки на трех жильную, то ее необходимо произвести, так как третий провод нужен для заземления.

Основные ошибки при изготовлении заземляющего контура

Качество и надежность заземляющего контура зависит от многих факторов. Существуют ошибки при осуществлении производства конструкции и крепления:

• Неправильное крепление;
• Использование неподходящих материалов для конструкции;
• Неправильная подготовка стального контура.

Одно из главных условий качественного заземляющего контура, является прочность и надежность скрепления всех элементов контура. Болты, гайки и прочие элементы крепежа не подходят для этих целей. Они могут окислиться, заржаветь, подвергнуться коррозии. В результате этого надежность скрепления может нарушиться, что приведет к расцепке элементов. Лучше всего фиксацию лучше производить с помощью сварочного аппарата.

Выбор материала для конструкции заземления также важен. Металлическая арматура для этого не подходит. Суть ее непригодности состоит в том, что ее поверхность прокалена. Из-за этого нарушается токовое распределение равномерное. Такая поверхность подвержена быстрой коррозии.

Частой ошибкой является тот факт, что некоторые неосведомленные установщики заземляющего контура, красят его краской. Этого делать категорически нельзя. Краска не даст защиты от коррозии, а обеспечит сопротивление и эффект заземления пропадет.

Различные варианты подключения розеток (схемы и пояснения)

Подключить розетку с заземлением и без него к существующей электрической сети можно несколькими способами, а именно:

• По схеме, которая предполагает «питание» розетки от распределительной коробки.
• Включите розетку через автомат, расположенный в прихожей.
• Подсоедините его к контактам счетчика электроэнергии, который учитывает энергию.
• Подайте питание на контакты снизу лампочки (люстры).

Кроме того, вы можете подключить розетку от розетки, которая уже установлена ​​в определенном месте. Каждый из этих способов переключения нуждается в отдельном объяснении.

Как подключить розетку от распределительной коробки

Для подключения розеток к проводам в распределительной коробке нужно найти в ней провод в красной, белой или коричневой изоляции. На этой же клеммной колодке провод от розетки подключается к свободному контакту и фиксируется. Далее следует найти столб, на котором крепятся проводники в синей изоляции и подключить другой разъем к клемме. Если он имеет клемму заземления, от нее протягивается отдельный провод к соответствующей розетке распределительной коробки, подключаемой к полноценному заземляющему устройству.

Схема подключения розеток от распределительной коробки

Подключаем розетку от автомата в щитке

Если планируется установка отдельной розетки в линию питания стиральной или посудомоечной машины, например, ее можно подключить через подходящий автоматический выключатель, установленный в распределительном щите. Но перед подключением розеток автомата в щитке нужно протянуть к ним отдельный кабель, жилы которого рассчитаны на ток, потребляемый «мощной» нагрузкой.

Подключиться к розетке машины в распределительном щите Подключиться к розетке машины Подключиться к розеткам машины

Для таких линий обычно выбирают кабель с сечением жилы не менее 4 мм2, а автомат рассчитан на установку тока 32 Ампера. О том, как подключить розетки в щитке, можно узнать и при рассмотрении обычных линий электропередач, рассчитанных на «обычных» бытовых потребителей. В этом случае к линейному автомату подключают одновременно несколько стандартных розеток на установку тока до 25 Ампер.

Самое простое решение — подключаем розетку от лампочки

Могут возникнуть ситуации, когда при ремонте квартиры в одной из комнат требуется розетка для подключения электродрели, например, или другого электроинструмента. При этом сетевой шнур с розетками, установленными в помещении, отключается, а кабель к осветительной части не обесточивается. В этом случае единственный способ получить правильное напряжение 220 вольт – подключить к розетке цокольные контакты отдельной лампочки на люстре или светильнике.

Как подключить розетку от лампочки — пошаговая инструкция в галерее

Нам понадобится: лампочка вкрученная в цоколь с подсоединенным к нему кабелем от распределительной коробки и выключателя Откручиваем винт и отделяем крышку от цоколя Подготавливаем кабель для подключения цоколя к лампочке. Зачищаем провода с двух сторон.Подключаем два провода от кабеля к розетке

Кто куда идет — неважно. Прикрепляем крышку розетки к корпусу

Подключаем кабель от розетки к контактам на основании кассеты. В эти розетки теперь будет поступать питание 220 В на лампочку и в розетку. Подсоединили кабель от розетки к розеткам на дне патрона и монтируем патрон. Контакт подключается к лампочке и будет работать при включенном выключателе

Для этого нужно найти место для подключения фазы и нуля к осветительному блоку (обычно они коммутируются через переходники с винтовыми клеммами). Их следует подключить к двум длинным проводам от розетки и поместить в безопасное место. Для подачи напряжения от лампочки достаточно будет нажать на кнопку выключателя. Если пользователь не желает использовать электричество для освещения помещения, один из проводов, идущих к светильнику, следует отсоединить от адаптера.

Подключаем к розетке от лампочки с помощью переходника

Делаем розетку из лампочки — пошаговая инструкция в галерее

Подключаем розетку от счетчика

Чаще всего к этому варианту обмена приходится прибегать в сельских условиях. При подключении розетки к счетчику необходимо учитывать следующее:

• • В загородных домах и квартирах однофазный электросчетчик имеет четыре контактных болтовых соединения.
  • С выхода напряжение подается на общий вводной выключатель, затем на УЗО (УЗО) и далее в розетку.

Подключение к розетке от счетчика через автомат

Конструктивные особенности

В каждом доме имеется заземляющий контур. Электричество попадает в квартиру или жилой дом по трехжильному кабелю. Кабель состоит из трех проводов: заземляющий – желто-зеленого цвета, нулевой – черный или синий и фазный – коричневый или белый. В старых домах не предусмотрена установка розетки с заземлением, т. к. для подачи электричества используется двухжильный кабель.

В розетки с заземлением предусмотрен дополнительный контакт, который представляет собой металлическую пластину.

Конструкция выполнена таким образом, что контакты нулевого и фазного провода розетки входят в розетку только после того, как соприкоснулись клеммы заземления. Такая конструкция сделана в целях безопасности.

Когда запрещено подключать заземление к розеткам

Существует ряд правил, касающихся вопросов безопасности электрификации помещений. Их нарушение может значить только одно — создание ситуации, чреватой поражением людей электрическим током.

Запрещается подключать розетку скрытой проводки к заземлению в следующих случаях:

• Повреждение или разрыв провода, ведущего к зарытой в грунте стальной рамке.
• Наличие перемычки между нулевой и заземляющей линией.
• Вывод третьего провода на домовые коммуникации — водопроводные, газовые или отопительные трубы.

Проводить подключение можно только после устранения дефектов в электропроводке.

Монтаж розетки с заземляющим проводом

Когда в старом доме проводился современный ремонт, специалисты могли проложить заземляющий провод, установить розетки, при этом заземляющий кабель не был подключен. Нередки ситуации, когда во всем многоквартирном доме проведена электропроводка, и тогда кабель может быть востребован.

Такое положение значительно облегчает работу по установке розетки – важно только правильно, согласно схеме, соединить все провода. Действия должны быть следующими:

1. Отключиться от квартиры.
2. Снимите крышку со старой розетки, открутите крепления, вытащите рабочую часть устройства.
3. Прикрутите новый блок к заземляющей розетке (или закрепите старый, но начните с присоединения заземления).
4. Проверьте правильность работы заземления с помощью индикаторной отвертки.

Установите розетку с заземляющим проводом

Как подключить розетку с заземлением: пошаговая аннотация по установке своими руками (115 фото + видео)

Розетки, это обычный метод подключения устройства к сети. Будь то, электрическая, инетовская либо другая сеть. В этой статье пойдёт речь о розетках подключающих приборы к электрической сети, а конкретно, о розетках с заземлением.

Короткое содержимое статьи:

Зачем необходимо заземление

Но некоторые бытовые приборы, имеющие железный корпус, такие как, стиральные и моющие машины, компы и т.д., по ряду обстоятельств могут отдавать часть электроэнергии на корпус, что может привести к противным последствиям. И для избежания проблем идёт на выручку заземление, оно конфискует на себя использующуюся не по предназначению энергию.

Виды розеток

Если в сети веб разглядеть фото розеток с заземлением и без, то можно осознать, что существует неограниченное количество разновидностей розеток. И это только тех которые подключаются к электросети. Если опустить виды которые не применяются в нашей стране такие как; южноамериканские розетки — с 2-мя прямоугольными прорезями для вилки электроприбора либо розетки со штыревым заземлением, то можно выделить несколько главных видов.

Розетки русского эталона. Всё пореже и пореже применяются в наше время. Не имеют заземления и подключаются только к кабелю с 2-мя жилами. Из за не довольно жёсткого контакта с вилкой нередки поломки. Обычно, при использовании этих изделий, электроприборы заземляются раздельно.

Самыми распространёнными розетками в наше время являются изделия евро эталона. У неё глубочайшее гнездо для посадки вилки, что малость затрудняет отключение электроприбора от сети питания. Такие розетки бывают с заземлением и без.

• Встраиваемые (внутренние) розетки. Они углубляются в стенку таким макаром, что весь механизм скрывается в подрозетнике утопленном в стенку. Они бывают с заземлением и без.
• Затратные розетки с заземлением и без. Само название этого вида гласит о для себя. Они просто устанавливаются на стенку без необходимости долбить отверстия и устанавливать подрозетник.

Не считая одинарных розеток, бывают двойные, тройные изделия и т.д..

Устройство розетки

Принцип строения розеток с заземлением и без сравнимо одинаков. С одной маленький различием, во внутренних либо затратных розетках с заземлением по краям гнезда для вилки интегрированные железные контакты заземления.

Полное устройство розетки таково. На глиняном либо тяжело воспламеняемом пластиковом основании крепятся контакты для вилки с пружинами и клеммами, также на базу крепятся элементы заземления и зажимы крепления к подрозетнику (в затратных устройствах таких зажимов нет). И всё это закрыто тяжело воспламеняемым пластмассовым корпусом. Затратные розетки на сто процентов, а внутренние только та часть которая не находится в стенке.

Подключение

Не непременно быть проф электриком для того, дабы установить либо поменять розетку с заземлением. Главное уметь воспользоваться инвентарем и знать несколько правил.

Во первых для подключения розетки с заземлением необходимо знать, что фаза, ноль и земля в кабеле с 3-мя жилами проводки покрашены различными цветами.

Фаза на кабеле отмечен красным либо карим цветом изоляции жилы. Ноль имеет голубую либо голубую изоляционную поверхность, а жила заземления желто-зелёного цвета.

Пошаговая аннотация для подключения розетки с заземлением

• Прежде всего нужно отключить помещение от электропитания.
• Нужно удостоверится, что электрический ток не поступает в сеть. Это можно выполнить при помощи вольтметра либо индикаторной отвёртки.
• Демонтировать старенькую розетку. Это делается следующим образом. Нужно открутить винт который размещается в центре гнезда для вилки на корпусе изделия и снять крышку, ослабить винты зажимов крепления, вытянуть розетку из подрозетника и отключить либо обрезать подключённые провода.

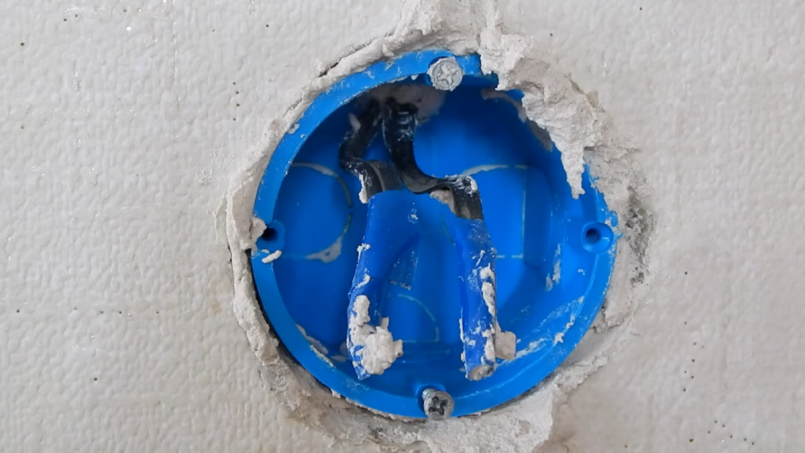

• Очистить подрозетник от мусора либо по мере надобности поменять на новый.
• Снять внешнюю изоляционную оболочку кабеля на 20 — 40 мм от края. Зачистить от изоляционной оболочки жилы на 3-5 мм (зависимо от клемм).
• Подключить оголённые концы фазы и ноля к клеммам контактов для вилки и зажать винтами. Потом жёлто-зелёную жилу подключит к элементам заземления и так же зажимается винтами клеммы.
• Установить розетку на место и зажимая винты крепления достигнуть полной фиксации розетки в подрозетнике.
• Установить крышку корпуса.

Установка затратных розеток с заземлением отличается от вышеуказанного только способом крепления изделия к стенке. В случае если в помещение входит 2-ух либо трёх фазная проводка, то принцип подключения двойных и тройных розеток с заземлением мало изменяется.

Видео: Как подключить розетку с заземлением .

Подключаем розетку самостоятельно

Навык работы с электроникой необходим, поскольку никакой из ремонтов не может обойтись без розеток. Для того чтобы избежать неприятных ситуаций, лучше сначала ознакомиться со схемами подключений, узнать, как правильно подключить розетку, и уже потом начинать работы. Иначе все может закончиться достаточно печально.

На самом деле, ничего сложного в установке розеток нет, нужно всего лишь следовать некоторым инструкциям – и тогда у вас все получится с первого раза. Но сначала необходимо выбрать правильные розетки и провести подготовительные работы. Иначе смысла в ответе на вопрос, как правильно подключить розетку, просто не будет.

Неправильное подключение — на что обратить внимание?

При подключении розеток с заземлением основной ошибкой является их установка на проводку, имеющую две жилы. Нейтральный провод — как заземление. Опасность для жизни представляет установка к клемме заземления перемычки от нейтрали.

Это нельзя делать по следующим причинам:

• при повреждении изоляции нейтральной жилы возникнет замыкание фазы на корпус оборудования, что приведет к неработоспособности приборов, при этом розетка будет казаться безопасной;
• в этой системе каждая жила имеет одинаковый цвет, из-за чего фаза и нейтраль могут быть перепутаны местами, что приведет к попаданию фазного напряжения на корпуса розеток.

Во время подключения розеток с заземлением в качестве последнего нельзя использовать отопительные и водопроводные трубы. Это обусловлено тем, что если соседи решат заменить металлические коммуникации пластиковыми, то возникнет разрыв, из-за чего образуются блуждающие токи, способствующие появлению электротравм.
