Схема подключения двухклавишного выключателя и ее особенности
Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.
Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения
Двойные выключатели бывают нескольких видов:
| Вид | Описание |
| Внутреннего монтажа | Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера. |
| Наружного монтажа | Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко. |
| Защищенные от влаги | Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата. |
| Модульные | В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате. |
А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.
Схема 2х кнопочного выключателя с заземлением
Схема 2х кнопочного выключателя без заземления
Рекомендации по подключению двухкнопочного выключателя на две лампочки
Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.
Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2. Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.
Подключение к контактам при отсутствии заземляющей линии
Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:
Обратите внимание на подключение заземления на схеме:
Схема подсоединения выключателя к TN-S системе
Схема: как подключить люстру на двойной выключатель
Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :
- 2 – от щитка (ноль и фаза);
- 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
- 3 – на люстру (один на ноль и две фазы).
Итого должно получиться восемь.
Схема подключения люстры к двойному выключателю:
Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.
Подключение двухклавишного выключателя с розеткой, основные моменты
Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.
Вот образец схемы подключения двухклавишного выключателя и розетки:
Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.
Определение принадлежности проводников
Чтобы определить, назначение жилы, быть уверенным, как правильно подключить, придется повозиться. С двумя проводами одинакового цвета, торчащими из стены, трудностей не возникает. Если их перепутать, ток в патроне будет подаваться не в центральную часть, а на боковой лепесток. Лампы гореть будут. Если проводников больше, неправильное подключение не позволит зажечься свету или в квартире выбьет вводные автоматы.
Определение назначения проводника производится специальной индикаторной отверткой. Один палец прижимается к торцевой части прибора, острием касаются проводника. Загоревшийся индикатор, говорит о фазной жиле. Обязательно проведите повторную проверку при отключенном выключателе, лампочка загораться не должна.
Если из потолка выходит три отдельных кабеля, возможны два варианта:
- используется двойной контур освещения – при нажатии разных клавиш выключателя загораются разные группы ламп;
- применена схема подачи питания с защитным нолём – при возникновении короткого замыкания или затоплении, срабатывает специальный автомат, отключая электрическую энергию, предотвращая поражение током.
В первом случае проверка производится индикаторной отверткой. Во втором, понадобится патрон с вкрученной лампой с присоединенным кабелем. Выяснив место расположения фазы, её через контрольную лампу соединяют с оставшимися, свет горит, оставшийся провод является заземляющим. Нет – нулем.
Если пользоваться вольтметром, однозначно возможно выявление фазовых и нулевых выводов. Две фазы между собой не покажут разности потенциалов (напряжения 220 В). Прикладывая щупы мультиметра между фазой и землей, можно увидеть показания на дисплее прибора. Для проведения проверки, выставляется режим измерения «Напряжение», шкала выше 220 В.
Когда отсутствуют измерительные приборы выяснить значение жил, можно разобрав выключатель. Нулевой провод подходит к осветительному прибору напрямую. Фазные жилы проходят через клавиши выключателя.
Концы проводников помечают, как принято стандартами. Для этого используют цветные электроизоляционные трубки, разноцветную изоляционную ленту. Если они отсутствуют можно использовать маркеры.
Подключение люстры к одноклавишному выключателю
Если установлен одноклавишный выключатель, и на потолочном светильнике два контакта (не считая заземления), то подключение производится просто: фазу с потолка соединяем с фазной клеммой, ноль приходящий с потолка соединяем с нулевой клеммой. Где фаза, а где ноль на люстре всегда можно посмотреть в инструкции по монтажу к осветительному прибору. Соединения производим с помощью быстрозажимных клеммников. Также можно использовать и скрутку, но её необходимо пропаять и заизолировать, что не очень будет удобно делать на высоте потолка и со светильником в руках.
Но что делать, если схема не собрана, и провода выглядят примерно так:
Разобранная схема люстры
Тут можно заметить, что от каждого рожка в люстре приходят синий и коричневый провод. В таком случае просто объединяем провода по цветам, каждый цвет в свою группу. Соединяем синие жилы с помощью клеммника, оставляя свободную клемму для подключения ноля с потолка. Также соединяем коричневые провода.

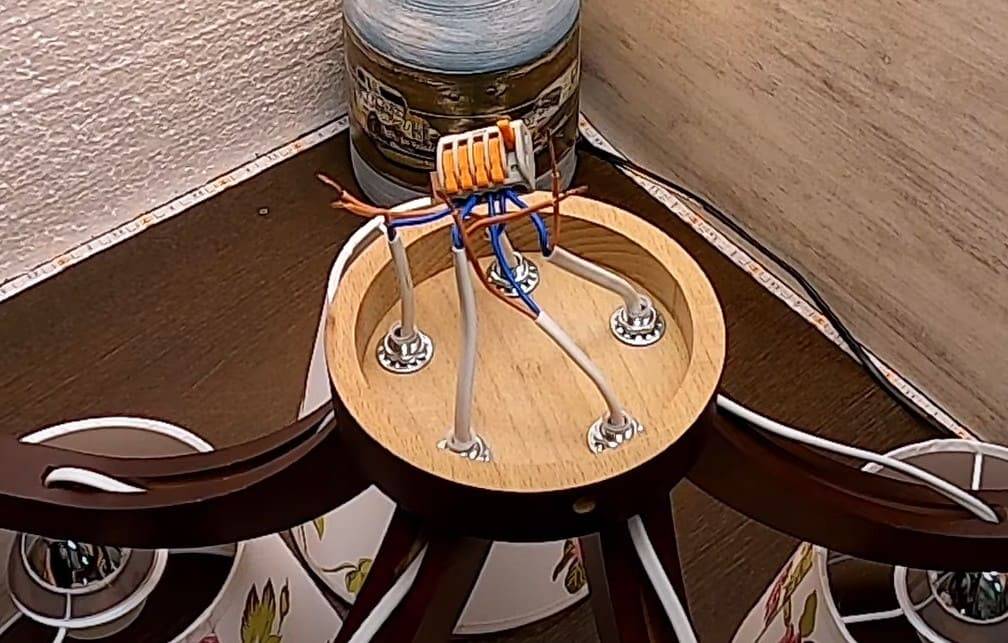

Соединение проводов одного цвета в группу с помощью Wago
Чем удобны быстрозажимные клеммники? Тем, что позволяют производить соединение быстро. При этом они сразу и изолируют место соединения — изоленты не потребуется. При необходимости можно легко отключить светильник, в отличие от скрутки, например
Также может возникнуть ситуация, что источник света не предназначен для работы с двойным выключателем, а установлен одинарный выключатель. Как тогда можно подключить люстру с 3 проводами? Тут потребуется либо переработка схемы, либо перемонтаж электропроводки. Последнее опускаем сразу и разберемся, что можно сделать с люстрой.
Если источник света, например, имеет пять рожков, и допустим, фазные проводники с двух плафонов объединены в одну группу, а с остальных плафонов во вторую, то схема её выглядит примерно так:
Схема люстры на 2 выключателя
В таком случае нужно просто объединить линии L1 и L2 в одну цепь с помощью перемычки, и подключить к этой цепи фазу с потолка.
Схема подключения люстры с одноклавишным выключателем будет выглядеть так:
Схема подключения люстры к одноклавишному выключателю
Все концы с каждого патрона соединяются и к ним подключаются соответствующие провода с потолка. К фазным — фазные, к нулевым – нулевые. Если вдруг непонятна электрическая схема, то можно, для понимания, воспользоваться схемой визуальной.
Визуальная схема подключения люстры к одноклавишному выключателю
Как подключить люстру
Подключение различных люстр возможно к различным же выключателям:
- одноклавишным;
- и двухклавишным.
Подключение через выключатель с одной клавишей
Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).
Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.
А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.
В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.
Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.
Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.
Видео-инструкция по подключению одноклавишного выключателя представлена ниже:
Подключение через выключатель с двумя клавишами
Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.
Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.
Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.
Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.
В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.
Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.
Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:
Несколько люстр на одном выключателе
Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.
Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:
- подключен к выключателю через отдельную распределительную коробку;
- или размещение происходит в единой распределительной коробке.
Все зависит от того, какая будет выбрана схема электрической проводки.
Наиболее частые ошибки в подключении люстры
Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.
Если количество проводов в люстре и на потолке не совпадают
Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:
- Нулевой провод люстры подключить к нулевому проводу на потолке.
- В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.
При такой схеме подключении регулировать уровень освещенности уже не получится.
В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:
- При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
- Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.
Неправильное подключение двойного выключателя
Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.
То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.
При отжатой левой клавише невозможно включить правую клавишу.
Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.
Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.
Вместо фазного провода через выключатель проходит нулевой провод
Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.
Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.
Поэтому по возможности желательно устранить подобную ошибку в подключении.
Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.
Неправильная схема подключения нулевого провода люстры
Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.
Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.
При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.
Как подключить люстру, выключатели
В зависимости от коммутируемой нагрузки, выключатели делятся на:
- одноклавишные;
- двухклавишные;
- трехклавишные и т.д.
Клавишные выключатели
Сколько клавиш, столько и контактных групп внутри, это показывает скольким количеством приборов данный выключатель может управлять. Все выключатели имеют два положения «Вкл» и «Выкл», либо «0» и «1».
По варианту монтажа выключатели бывают:
- для скрытой электропроводки;
- для открытой прокладки проводов.
Варианты установки выключателей
По выполняемым функциям:
- диммеры;
- проходные;
- перекрестные.
Каков стиль исполнения (класика, лофт, модерн и т.д.), такое и количество плафонов, что зависит от дизайна. Вполне закономерно что чем больше плафонов и ламп на люстре, тем больше мощность освещения и соответственно, как правило, увеличивается мощность потребления электроэнергии. Тем самым освещая более обширную площадь помещения.
По типу управления люстры делятся:
- управление по проводам (двух или трех проводное подключение, плюс заземляющий контакт, если люстра имеет металлическую конструкцию);
- управление беспроводное (по радио каналу или с телефона через Bluetooth);
- комбинированные варианты.
Провод заземления в жилых помещениях имеется далеко не всегда, только в домах новой постройки или отреставрированных, то есть после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на своей люстре Вы его не обнаружили, тогда оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.
Ищем фазы и ноль
Для работы понадобиться:
инструмент (отвертка, пассатижи, бокорезы или кусачки и т.п.); индикаторная отвертка, а лучше мультиметр (некоторые матерые электрики используют лампу накаливания с цоколем и 2 провода от него); стремянка, стул или стол (важно обеспечить себе удобное, а главное безопасное место для работы). Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль»
В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить
Чтобы начать работу по подключению люстры, с остальными проводами тоже нужно разбираться: где «фаза», а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках провода могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.
Посмотрите у себя на потолка количество проводов. Если у Вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать (а иными словами проверять на соответствие по цвету) можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). Для выполнения данной работы необходимо перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.
Используем тестер
Чтобы определиться с выбором люстры и вариантом подключения
- Вам нужно определить ваш тип проводки (2-х, 3-х или 4-х проводная). Достаточно обратить взор на потолок и посмотреть, сколько проводов у вас выходит из перекрытия в том месте, где крепится люстра.
- Какой выключатель используется для управления освещением (в таблице 1, 2-х клавишный или диммер).
- Ниже следует таблица, из которой, выбираем желаемые функции, которые соответствуют номеру варианта Вашей электропроводки.
- И рядом, в столбце видим, какая люстра выполняет эти задачи.
Нужно обратить внимание!
Если у вас с потолка выходит 3 провода, то в этом случае ваша проводка может иметь 2 «сценария» с небольшим отличаем друг от друга
Согласно одному варианту на люстру будет приходить с выключателя одна «фаза», а в другом варианте две – «L1» и «L2» (обратите внимание на количество клавиш на вашем выключателе).Если у Вас проводка имеет 4 провода, Вам повезло, поскольку здесь можно использовать вообще любой тип люстр и любые элементы управления
Люстра с 3 проводами и цветовой маркировкой
Рассмотрим третий вариант – подключение люстры с двумя лампами и тремя проводами к двухклавишному выключателю при наличии цветовой маркировки проводов.
Тут сразу можно начинать с отключения напряжения, потом стоит подсоединить синий нулевой провод люстры к синему проводу электропроводки. Два оставшихся провода соединить соответственно по цветам. На выключателе фазный провод (смотри цветовую маркировку выше) соединить с общим контактом. Остальные два провода подключить к оставшимся контактам выключателя. Установить все по местам, включить напряжение, проверить.
В любом из вариантов подключения нельзя забывать об изоляции провода. Оголенные части разных проводов ни в коем случае не должны соприкасаться друг с другом. Более того оголенных частей проводки после установки люстры просто не должно остаться, все места скруток нужно надежно защитить. Для этого проще всего использовать полиэтиленовые клеммники.
Необходимость изоляции проводов
Соединение проводов клеммником происходит через латунную гильзу с 2 винтами, находящуюся внутри. В такой клеммник с двух сторон помещаются и закручиваются провода. При этом все оголенные части остаются изолированными, и для скручивания, а значит, не потребуется зачищать большую поверхность провода.
Аналогично производится подключение, если из каждого рожка светильника идет по три провода. Здесь все синие провода скручивают вместе, а оставшиеся распределяют как удобно. Схема подключения хорошо видна на 4 рисунке.
Схема подключения по 3 провода из каждого рожка
