Как правильно установить и подключить двойной выключатель на две лампочки

Инструкция по монтажу ДВ

Прежде, чем начинать работу, необходимо

• досконально изучить нормативы и запреты, изложенные в ТБ;
• купить выключатель и кабели, при этом ни в коем случае не бывшие в употреблении, а только новые и в заводской упаковке;
• разложить в удобном порядке и моментальной досягаемости инструменты для установки устройств и коммутации проводников.

Необходимый набор инструментов

Для аккуратной, безопасной и технически грамотной установки ДВ будут нужны следующие инструменты и аксессуары:

• дрель;
• перфоратор;
• штроборез;
• строительные рукавицы;
• рабочий полукомбинезон с нагрудным карманом на липучке;
• широкие «лыжные» очки или прозрачный щиток для защиты лица.

Проверка устройства защитного отключения на срабатывание

УЗО выполняет важную функцию – при утечке электротока отключает напряжение. Поэтому нужно систематически проверять устройство на срабатывание.

Выполнить проверку можно несколькими способами:

1. нажать кнопку «Тест», УЗО сразу же должно сработать. Такую проверку рекомендуется проводить ежемесячно;
2. использовать контрольную лампу – одним концом провода соединиться с фазой, другим концом – с нулем в розетке. УЗО должно моментально среагировать;
3. имитировать утечку электротока с помощью реостата.

Если устройство защитного отключения не сработало, то это свидетельствует о его неисправности, или поломке одной из его внутренних деталей. Особым случаем является поломка механизма имитации утечки тока. В этом случае устройство защитного отключения функционирует и справляется со своей задачей.

Но в любом случае специалисты рекомендуют поменять такое устройство, ведь нет никаких гарантий в его надежности. Тем более, что жизнь человека дороже, чем цена на устройство защитного отключения.

Схема управления освещением обычными проходными выключателями из двух мест: кратко

Ее привожу потому, что она упрощает понимание принципов, заложенных в схемы подключения двухклавишных модулей, созданных для управления светом из разных точек.

Например, войдя в коридор квартиры с улицы вечером, удобно включить свет выключателем №1, повесить верхнюю одежду в настенный шкаф, зайти в спальню и из нее отключить уже ненужное освещение коридора.

Электрическая схема коммутации проводов между светильником, распредкоробкой, выключателями №1 и №2 для этого случая показана ниже.

Потенциал нуля в ней напрямую подается на цоколь лампочки. Фаза же через коммутационные точки распаечной коробки подводится к входной клемме L1 первого переключателя, а с L1 второго направляется непосредственно на центральный контакт светильника.

Промежуточные контакты «1» и «2» обоих корпусов соединены друг с другом. В итоге получается, что фазный потенциал придет на лампочку и зажжёт ее нить тогда, когда обе проходные клавиши занимают одинаковое положение (1 или 2).

При разном сочетании клавиш свечение прекращается.

За счет размещения проходных модулей №1 и №2 в разных удаленных местах квартиры создается возможность коммутацией светильника из той части помещения, где находится человек.

На больших дистанциях потребуется увеличенная длина кабеля. Она может серьезно сказаться на конечной цене осветительной системы.

Техника безопасности

Выполняя подключение люстры, не стоит забывать о технике безопасности. Все работы следует проводить только с обесточенной проводкой. Причем просто отключения линии на выключателе недостаточно, ее следует обесточивать на распределительном щите.

Очень внимательно нужно относиться к распределению проводки перед подключением.

Если в инструкции имеются рекомендации по подключению, их обязательно следует выполнять.

Все соединения должны быть качественными. Если используются клеммные колодки, то следует хорошо затягивать зажимы, а в случае со скрутками, стягивать провода нужно плоскогубцами. Все незакрытые места соединений требуют качественной изоляции.

Читайте по теме — технология установки люстры на натяжной потолок.

Проводить проверки работоспособности необходимо только после изоляции всех соединений.

Способы подключения

Распределение по сети маршевых выключателей зависит для чего вы будете их использовать. Первая схема самая простая в ней сможет разобраться и новичок, она подходит для установки устройств в уже построенном доме. Вторая схема используется при прокладке электросети с установкой распределительных коробок, её можно применять при замене старой проводки либо в строящемся доме.

Схема монтажа устройства с включением в 2-х точках

Есть 4 возможные положения клавиш в 2-х выключателях — в 1-м  выключатель замкнут, во 2-м разомкнут и наоборот. В примере, на изображении цепь замкнута, и освещение есть. В этой схеме применяются два проходных выключателя с одной клавишей.

Здесь подключение выполнено через распределительную коробку. Каждое устройство соединено с ней трехжильным кабелем.

Схема включения одного светильника из нескольких мест

Включение лампочки в разных точках удобно при перемещении по длинному коридору. К примеру, в 3-х этажном здании, удобно включать свет на лестнице на каждом этаже.

Эту схему монтируют через перекрестный выключатель. Так же как в вышеописанном примере, их соединяют между собой кабелем с 2-мя жилами.

Для подключения двух переключателей к распаечной коробке потребуется кабель с 3-мя жилами, для использования перекрестного — нужно приготовить два  двухжильных кабеля.

Подобным образом собирают схему включения осветительных приборов из боле чем 4-х мест. Крайние приборы в системе – проходные выключатели, а между ними устанавливают перекрестные устройства.

Схема включения нескольких ламп из разных мест

Иногда нужно включать несколько осветительных устройств из разных мест. Для сборки этой схемы нужно подготовить два 2-х клавишных проходных выключателя. Их подключают 2-мя 2-х жильными проводами.

Можно подключать через распредкоробку, но коробка потребуется большая, в нее нужно уложить 8 соединений. Первый выключатель включают в сеть 2-х и 3-х жильным проводом, а для подключения второго – потребуется два 3-х жильных кабеля.

Эта схема позволяет включать независимо 2 отдельных осветительных устройства. Их удобно устанавливать возле семейной кровати. Два проходных выключателя с 2-мя клавишами, и еще один – у двери ведущей в спальню. Это позволит включать люстру и местное освещение в любом месте.

Точек включения освещения при необходимости можно добавлять много. К примеру, если в доме есть длинный проход ведущий в несколько помещений можно собрать цепь позволяющую включать 2 отдельные лампы из 4-х мест. Вы так же можете по этим примерам собрать собственную схему подключения с использованием разных проходных выключателей.

Включение проходных выключателей в существующую в доме проводку

Иногда бывает, что нужно сделать независимое управление освещением в уже построенном доме и с уложенной электропроводкой. В этом случае выполнение электромонтажных работ усложняются, так как появляется вероятность повреждения старой проводки в стене. Обязательно купите тестер позволяющий найти кабель в стене, и проверить нет ли его в месте, где вы будете работать.

Перед началом работ не забудьте отключить электроэнергию в доме.

При монтаже один переключатель допустимо разместить на месте ранее стоящего обычного выключателя. Для установки 2-го устройства потребуется подготовить место. После этого подгадывают штробу, соединяющую два устройства. В ней укладывают 3-х жильный провод и замазывают его шпаклевкой.

Желательно сфотографировать место прокладки, чтобы впоследствии случайно не повредить кабель.

Одну жилу кабеля с 3 проводами, идущего от 2-го переключателя, присоединяют к кабелю, проложенному от распределительной коробки к 1-му выключателю. Дополнительный провод допустимо расположить в кабель-канале или использовать пустоты, имеющиеся в пластиковом плинтусе, это позволит стену не штробить.

Установку выключателей с 2-мя клавишами на два направления провести сложнее. Еще больше проводов придется добавить при монтаже 3-х выключателей. Но при желании всё это сделать возможно, используя вышеприведенные схемы подключения.

Правила выполнения монтажа в новом доме

В этом случае прокладывают проводку по дому и монтируют переключатели до начала штукатурных работ. При этом нужно учесть несколько моментов:

1. Соединение кабеля нужно производить в распределительных коробках;
2. Укладывают провод не ближе 15 см от поверхности потолка;
3. Коробки для установки выключателей и распредкоробки устанавливают на алебастр. Провод, проложенный поверх стены, укладывают в гофротрубу;
4. Крепить провод нужно дюбель-хомутами подходящего размера.

Подключение люстры с дополнительным оборудованием

Теперь о подключении люстры, в которую вмонтирован вентилятор. Ничего сверхособенного для подключения этот осветительный прибор не требует, поскольку вентилятор – такой же потребитель, как и обычная лампочка (то есть, схема та же, что и у двухрожковой люстры).

Подключать ее следует к двухклавишному выключателю, чтобы была возможности при надобности свет или вентилятор отключать.

Также при подключении такой люстры следует почитать инструкцию, где должно быть указано, какой из проводов, идущих на запитку вентилятора, фазный, а какой – нулевой, и использовать эту информацию при подключении.

То же касается и люстр, у которых предусмотрено дистанционное управление при помощи пульта.

Внутри такого прибора будет иметься специальный исполнительный блок с контролером, который принимает сигналы с пульта.

Так вот, этот блок требует питания, и осуществляется оно по тому же принципу, что и лампочка.

А вот в люстрах со светодиодными лампами, осветительные элементы работают от сети 12В с прямым током. И для этого в конструкции осветительного прибора присутствует понижающий трансформатор, в котором имеются фазный и нулевой выводы.

Подключить эту люстру так же легко, как и обычную лампочку.

Иногда появляется надобность в установке комбинированного выключателя для питания люстры, совмещенного с розеткой.

Наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

И здесь вся особенность заключается именно в подключении самого рубильника, а не осветительного прибора.

Поскольку есть розетка, то для того, чтобы она функционировала, нужно чтобы к ней подводилась и фаза, и ноль.

И если к обычному выключателю проводилась только фазная жила, то в комбинированном придется еще прокладывать и нулевую жилу. Схема подключения такого рубильника представлена ниже.

Бывают случаи, когда выступающей из потолка части питающей проводки недостаточно, чтобы подключить люстру. В таком случае их можно просто нарастить.

Для этого можно взять два отрезка медного провода сечением не менее 1,5 мм. кв. и подсоединить их к выводам линии при помощи скрутки. Затем места соединения следует качественно заизолировать.

Популярное у читателей: Критерии выбора аккумуляторной отвертки, недостатки и преимущества устройства.

Схема подключения

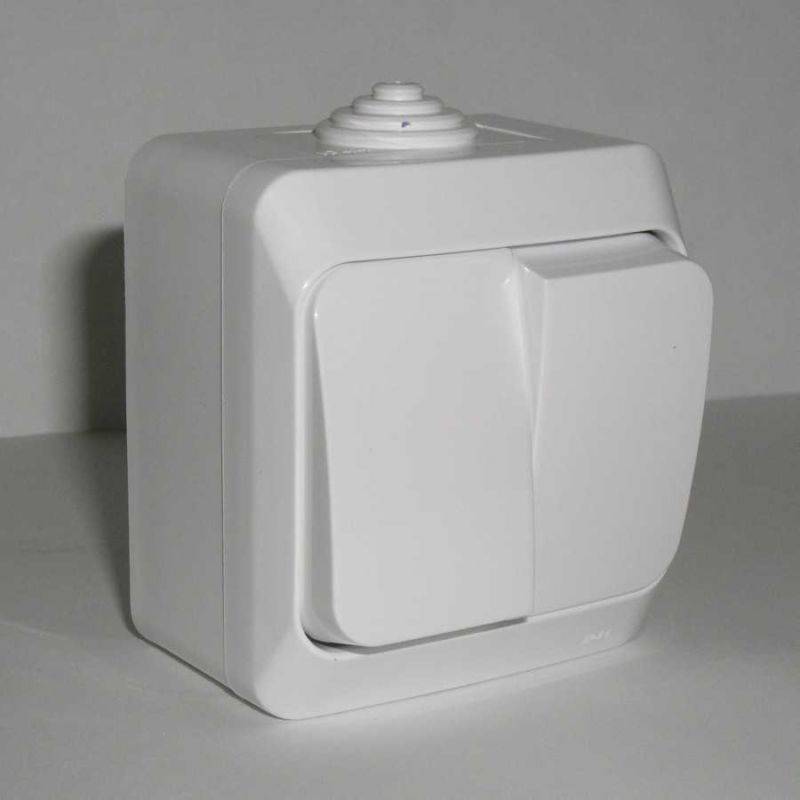

С конструкцией и особенностями двойного выключателя мы разобрались, теперь надо выяснить, как его подключить. Рассмотрим два примера:

1. Управление многорожковой люстрой.
2. Управление раздельными группами светильников.

Подключение к люстре с несколькими лампами

Предположим, в нашем распоряжении есть пятирожковая люстра, лампы которой соединены в две группы: по 2 и 3 лампы.

Здесь синий провод является общим для всех ламп, красный питает первую, а желтый – вторую группу. Включая эти группы в той или иной комбинации, можно получить 3 градации яркости:

1. Лампы не горят.
2. Горят 2 лампы.
3. Горят 3 лампы.
4. Горят 5 ламп.

Как реализовать это на практике? Если ты имеешь хотя бы базовые знания электротехники, решение этой задачи для тебя не составит труда. Для начала проясним этот вопрос на бумаге:

Замыкая левую клавишу, ты включаешь группу из двух ламп. Вторая управляет группой из трех ламп. Если включить обе клавиши, будут гореть все рожки

Обрати внимание, что нулевой провод, который я обозначил буквой N (нейтраль), подключается напрямую к лампам, а обе группы ламп подключаются к одной фазе через двойной выключатель. Сделано это в целях безопасности: когда обе клавиши выключены, на люстре нет напряжения

Это позволяет безопасно менять лампочки в светильнике и даже производить его ремонт, не обесточивая всю квартиру.

Теперь решим этот вопрос на практике. Прежде всего от будущего местоположения выключателя до ближайшей распредкоробки, которая есть в каждой комнате, необходимо сделать штрабу для прокладки проводки – глубокую канавку в штукатурке. Если люстра вешается на новое место, то штрабу от коробки нужно провести и к ней. Сделать это можно болгаркой либо простым напильником.

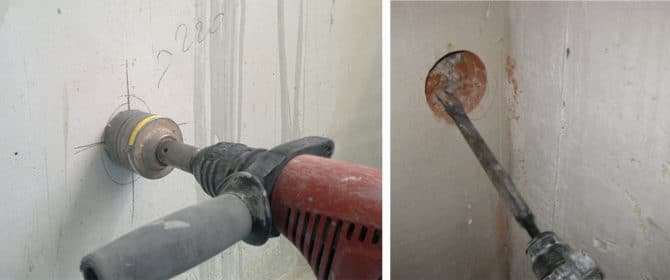

В месте расположения будущего двойного выключателя необходимо при помощи коронки и обычного зубила сделать посадочное место.

В готовые посадочные места установи пластмассовые подрозетники: они обычно крепятся на шурупы через дюбели или просто на цементный раствор.

Установка подрозетника на гипсовый раствор

Теперь в штрабу уложи трехжильный провод, пропущенный через пластиковую трубку подходящего диаметра. Трубка не является обязательным элементом, но она здорово облегчит ремонт, если проводка сгорит. Достаточно будет просто выдернуть сгоревший провод, не разрушая стену, и заправить при помощи проволоки новый.

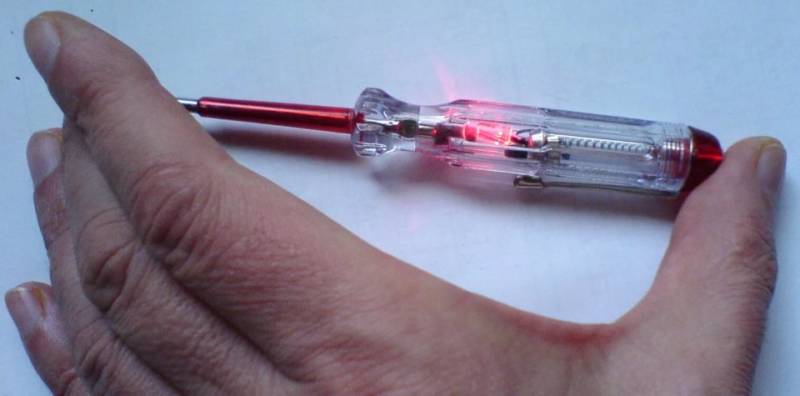

Вскрой распределительную коробку и с помощью указателя напряжения (индикаторной отвертки) найди ноль и фазу. Теперь пора обесточить квартиру, убедиться при помощи того же указателя, что напряжения нет, и собрать несложную схему:

В первую очередь подключи и установи сам выключатель. На фото ниже хорошо видно, куда подключать провода.

Теперь . Сделать это проще всего при помощи специальных зажимов, хотя можно использовать и обычную скрутку с последующей ее изоляцией.

Осталась распределительная коробка. Сделать нужные соединения (см. схему выше) можно плотной скруткой с последующей пайкой или при помощи специальных зажимов.

Соединение проводов в коробке скруткой, пайкой и при помощи зажимов

Подключение точечных светильников

В последнее время широкое распространение получили подвесные и натяжные потолки, а с ними и точечные светильники.

Поскольку для общего освещения используется большое количество светильников, их нередко разбивают на группы, каждая из которых может включаться отдельно. Это позволяет не только изменять общий уровень освещенности, но и разбить помещение на зоны. Если у тебя в комнате несколько групп светильников, то для их управления удобно использовать все тот же двойной выключатель. Схема их подключения будет такая же, как и у люстры, только вместо рожков в группы собираются точечные светильники.

Как это будет выглядеть на практике? В качестве примера я разбил светильники на группы по размерам и мощности.

Вот ты и познакомился с двойным выключателем. Теперь ты знаешь, как он работает, и при необходимости сможешь его самостоятельно установить и подключить.

Предыдущая
Вопросы экспертуПодключение светодиодной ленты для подсветки лестницы от одного кабеля
Следующая
Вопросы экспертуПодключение проходного выключателя с 2х или 3х мест

Спасибо, помогло!Не помогло

Монтаж электрических проводов

Перед проведением подключения нужно провести проверку используемых проводов. Для этого необходимо провести тестирование и определить, какой из проводов является фазовым. Для тестирования используется индикаторная отвертка, которая покажет наличие тока светодиодным сигналом. Нужно отметить фазовый провод, чтобы впоследствии не перепутать его с нулевым.

Перед началом установки двойного выключателя следует грамотно проложить электропроводку до места локализации устройства. В случаях использования скрытого способа проводки разводку проводов проводят до момента оштукатуривания стен. Только после этого на места устанавливают выключатели и светильники, а затем их подключают. Прокладка проводов производится согласно предварительно составленной схеме.

При использовании открытого способа проводка укладывается в кабель-каналы или гофрированные трубы. В случаях замены электропроводки скрытый способ считается более трудоемким, поскольку сначала нужно демонтировать старую проводку, а затем установить новую. Открытый способ электропроводки является более экономичным и не требует затрат и труда. Довольно легко удалить старую проводку и подключить новую.

Подготовительный этап подключения

После того, как кабель размещен на назначенное место, начинают процесс подключения выключателей. В период укладки и подключения необходимо обесточить помещение, в котором будут происходить работы.

В грамотно спроектированном распределительном щитке все автоматы-выключатели маркированы, и поэтому обесточить нужный автомат не составит труда. Если провода не подписаны, то автомат можно обнаружить методом подбора.

После разводки проводов начинают монтаж двухклавишного включателя.

Работа начинается с зачистки кончиков проводов. Подключить двойной выключатель света можно с использованием 3 проводков: первый – вводной, который обеспечивает вхождение тока, и 2 выводных, которые подсоединяются к приборам освещения. Кончики проводов зачищают от изоляции, расстояние зачистки составляет примерно 10 см.

Затем очищенные провода подсоединяют к клеммам. Этот крепеж в системе обозначается буквой «L». Такой зажим расположен в одной стороне конструкции, то есть — отдельно, и его нельзя перепутать. Такой способ используют для двухклавишных включателей, если их конструкция не модульная.

Для модульных выключателей подключение происходит по-иному. В этом случае вводной кабель подключается в клемму первого модуля. Такая клемма обозначается также буквой «L», только она соединяется тонким проводом со вторым модулем. Именно так происходит подсоединение к фазному проводу. Выводные клеммы обозначаются на схеме в виде стрелок, и подсоединение к ним проводков производится аналогичным образом.

Различают несколько вариантов подключения двойного выключателя:

1. Простейший способ характеризуется равным количеством проводов от потолка и осветительного прибора. Для соединения таких проводов достаточно просто их скрутить между собой.

1. Если на потолке 3 провода, а люстра имеет большее количество плафонов, то в этом случае проводят распределение проводов на секции и их подключение к фазовому проводу.
2. Если из потолка выходят 4 провода, в этих случаях провода скручивают между собой. Один из четырех проводов является заземляющим, его можно определить по светло-зеленому цвету и маркировке «РЕ».

На конструкции по бокам располагаются 2 винтика, с помощью которых можно регулировать фиксацию лапок. В случаях, если устройство болтается, с помощью винтов можно его подкрутить и закрепить покрепче. Для этого понадобится фигурная отвертка.

Коробку монтируют в специально подготовленное углубление, после чего устанавливают верхнюю декоративную рамку. Затем выключатель крепят в подрозетнике. Для крепления используют болты или зажимы. Этот процесс зависит от конструкции купленного вами включателя. Есть разновидности, имеющие съемные рамки и кнопки для нажатия. Эти элементы снимают перед подключением и устанавливают после выполнения всего объема работ.

Заключение.

Все рассмотренные нами варианты подключения являются самыми распространёнными, нужно обязательно запомнить следующее:

• первым делом определите фазу «L«;
• устройство ставится только на фазный провод;
• учитывайте рекомендации производителя;
• обязательно проверяйте крепость удержания концов провода винтами на клеммах;
• при работах соблюдайте технику безопасности.

Как видите, особых трудностей в этой электромонтажной работе нет, нужно только уделить внимание рабочему узлу и установить выключатель на нужный провод. Хочется также обратить внимание, что если вы не уверены в своих силах, то лучше обратитесь к опытному специалисту, который выполнит такую работу быстро и качественно. Надеемся, что рекомендации от ЭлектроМануал.ру помогут наполнить светом ваш дом

Надеемся, что рекомендации от ЭлектроМануал.ру помогут наполнить светом ваш дом

Хочется также обратить внимание, что если вы не уверены в своих силах, то лучше обратитесь к опытному специалисту, который выполнит такую работу быстро и качественно. Надеемся, что рекомендации от ЭлектроМануал.ру помогут наполнить светом ваш дом. 1
