Обозначение плюса конденсатора
На отечественных советских изделиях маркировался только положительный контакт — знаком “+”. Этот символ был нанесен на корпус рядом с положительной клеммой. Иногда в литературе положительный вывод электролитических конденсаторов называют анодом, так как они не только пассивно накапливают заряд, но и служат для фильтрации переменного тока, то есть обладают свойствами активного полупроводникового прибора. В некоторых случаях знак “+” также размещается на печатной плате рядом с положительным полюсом размещенного на ней запоминающего устройства.
2.Как узнать полярность оксидного-электролитического конденсатора.
В изделиях серии K50-16 маркировка полярности расположена на дне, выполненном из пластика. В других моделях серии K50, таких как K50-6, знак “плюс” нанесен на нижнюю часть алюминиевого корпуса, рядом с положительной клеммой. Иногда импортные продукты, произведенные в бывшем социалистическом лагере, также маркируются на дне. Современная отечественная продукция соответствует мировым стандартам.
Маркировка конденсаторов SMD (Surface Mounted Device) (SMT — технология поверхностного монтажа) отличается от маркировки обычных конденсаторов. Плоские модели имеют черный или коричневый корпус в виде небольшой прямоугольной пластины, положительная сторона которой покрыта серебристой полосой с символом “плюс”.
Температурный коэффициент
Когда изменяется температура окружающей среды, емкость конденсатора также меняется. Чтобы отслеживать данный коэффициент, берется в расчет показатель ТКЕ. По формуле он представляет собой соотношение начальной емкости и изменения температуры. Первоначально отслеживаются нормальные условия работы компонента.
При значительном повышении температуры используются линейные уравнения, в которых задаются показатели рабочих условий функционирования конденсатора. Также указывается стартовая ёмкость в качестве ориентира. Показатель ТКЕ необходим для подготовки описания к элементам.
Показатель ТКЕ
Если взглянуть на спецификацию, прописываются все параметры. При подборе компонентов пользователи желают знать, как устройство реагирует на изменение температуры. Чаще всего речь идет о постоянном показателе, поэтому стоит рассматривать график с диапазоном рабочих температур.
Если говорить о твердотельных конденсаторах, это тот же электролитический конденсатор, однако в нем используется специальный токопроводящий полимер или полимеризованный органический полупроводник. В то время как в других конденсаторах используется обычный жидкий электролит.
Желто-зеленое заземление
Заземляющий проводник, или земля служит безопасности. Название происходит от того, что по этому соединению опасный заряд (например, образовавший на корпусе неисправного прибора) мгновенно стекает в землю. Таким образом заземление защищает человека от удара током.
Провода заземления может не быть в однофазных сетях старых построек, однако такое встречается все реже — при ремонте электрики рекомендуют и монтируют сеть с землей.
Чаще всего изоляция заземляющего провода желто-зеленая. Иногда провод бывает только желтым или белым с зеленой полоской. Заземление маркируется буквами «РЕ» — от английского «protective earthing» (защитное заземление). Но на схемах, корпусах и клеммниках может обозначаться не буквами, а специальными символами (см. таблицу).
СОВЕТ: Полной гарантии, что в вашем доме провода соединены в соответствии с цветами, нет — человеческий фактор встречается в любой области. Кроме того, изоляция проводов может оказаться одного цвета. В этом случае справиться самостоятельно тоже можно — поможет индикаторная отвертка. Это очень простой инструмент, который можно приобрести практически в любом хозяйственном магазине.
В прозрачной ручке такой отвертки имеется неоновая лампочка или светодиод. На конце ручки контактная пластина, на которой нужно держать палец во время тестирования. Если коснуться металлическим жалом (щупом) отвертки оголенного провода фазы под напряжением, то лампочка загорится, если нулевого — нет.
Как узнать где плюс, а где минус на проводах без тестера. Определение полярности в отсутствии маркировки
Нередки ситуации, когда в самодельных или прошедших ремонт устройствах сгоревшая ранее подводка заменена проводниками одинакового (нейтрального) цвета. При этом не очень понятно, как определить плюс и минус, поскольку на рабочей плате обязательная маркировка также отсутствует.
Для того чтобы разобраться с полярностью «обезличенной» подводки, можно сделать следующее:
Во-первых, обратить внимание на маркировку аккумулятора, у которого должны присутствовать указания на то, где плюс, а где минус;
Во-вторых, (при её отсутствии) можно воспользоваться специальным прибором (мультиметром), позволяющим определять полярность подачи питающего напряжения;
В его отсутствие определиться с полярностью источника питания поможет обычный светодиод, имеющийся в хозяйстве практически у любого мужчины.
Рассмотрим каждый из этих приёмов определения полярности тока (и маркировки проводов, соответственно) более подробно.
С помощью измерительного прибора
На любом аккумуляторе или батарейке всегда имеется собственная маркировка, различающая минусовой и плюсовой контакты питающего элемента. В этом случае вопрос о том, как определить полярность подключения решается сам собой.
В отсутствии специального обозначения (при его стирании, например) полярность можно определить с помощью обычного мультиметра, включённого в режим измерения напряжения.
Мультиметр
При пользовании этим приборов всегда нужно помнить о том, что его красный провод или щуп подключается к плюсовой измерительной клемме, чёрный – к минусовому контакту. Если при измерении напряжения с учётом расцветки проводов на индикаторе прибора появляется показание без «минуса» перед цифрами, это значит, что провод красного цвета прибора подсоединён к плюсу аккумулятора или батарейки.
В противном случае (при появлении минуса перед показанием величины напряжения) красный провод оказывается подключённым к противоположному полюсу питания.
Использование светодиода
Перед тем, как определить полярность источника тока, следует вспомнить о том, что у любого светодиода полярность его включения может быть определена следующими двумя способами:
Во-первых, на одной из его ножек должен быть выступ, свидетельствующий о том, что это плюсовой контакт, и что через него ток втекает в диод;
Дополнительное замечание. В электричестве существует определённый закон, согласно которому ток втекает через положительный полюс, а вытекает – через отрицательный.
Во-вторых, можно взять батарейку на 1,5 Вольта с нанесённым на её клеммы обозначением «плюс» и «минус» и подсоединить её к светодиоду. Если он сразу же загорается, это значит, что подключённая к плюсу батарейки ножка является входным для тока контактом, а другая – выходным.
После определения собственной полярности светодиода следует подключить его к аккумулятору со стёртыми обозначениями клемм (через резистор 1,5 кОм). При его загорании зафиксированная ранее ножка диода будет обращена к положительной клемме, а противоположная ей – к отрицательному контакту.
Светодиод
В заключение отметим, что разобраться с полярностью на самой подключаемой к источнику плате можно лишь после исследования её принципиальной или электрической схемы. В случае, когда она очень сложна и не имеет прямых указаний на то, куда втекает электрический ток, а откуда он вытекает, лучше всего обратиться за помощью к специалисту.
Если мультиметр не зафиксирует ток
значит контакт конденсатора, соединенный с резистором, будет плюсовым, а соединенный с источником питания – минусовым. Если мультиметр зафиксирует ток – наоборот.
Есть еще несколько способов определения полярности с помощью мультиметра. Например, его можно настроить на измерение постоянного напряжение, схема сборки цепи остается прежней. Если контакт конденсатора, соединенный с резистором – плюсовой, а с источником питания минусовой – то мультиметр сначала покажет значение напряжения, а затем оно будет стремиться к нулю. Если наоборот – то сначала напряжение будет около нуля, затем остановится на величине, не равной нулю.
После выполнения проверок конденсатор снова следует полностью разрядить.
Дополнительно стоит остановиться на том, как определить полярность конденсатора на электрической схеме. Это необходимо для правильного включения конденсатора в цепь.
Конденсаторы на электрических схемах обозначают в виде двух параллельных линий, символизирующих мембраны. Положительный полюс обозначается в виде более толстой линии или в виде не закрашенного узкого прямоугольника. В свою очередь отрицательный полюс некоторые производители рисуют в виде дугообразной линии.
Все способы определения полярности конденсатора достаточно легкие в исполнении. Так какой лучше? Точно сказать нельзя. Самый простой — по маркировке и внешнему виду, но эти способы не всегда работают, так как маркировка может стереться, а общих, единых правил для внешнего вида конденсаторов для всех производителей не установлено. Самый точный и надежный – с помощью мультиметра, но не у всех имеется в наличии такое оборудование для проверки.
Что происходит после изменения полярности конденсатора?
Полярность конденсатора показывает, что полярный конденсатор должен быть смещен вперед. Анодная клемма должна быть на высоком уровне напряжения, чтобы заряд протекал должным образом. Вы можете сначала осмотреть устройство, чтобы увидеть различные полярности перед соединением.
Если вы случайно подключите устройство неправильно через обратную полярность, диэлектрик сломается. Результатом является короткое замыкание, в результате чего конденсатор перегревается, и в конечном итоге электролитная жидкость протекает.
(Символ схемы для неполяризованного конденсатора)
Определение полярности
Есть несколько вариантов, как определить полярность конденсаторов. Самый простой – это найти на корпусе элемента специальные знаки, определяющие анод или катод. К примеру, на электролитах отечественного производства, концы (выводы) могут располагаться на разных сторонах прибора (радиально) или на одной стороне (аксиально).
Так вот на корпусе обязательно наносится знак плюс. И к какому из выводов он нанесен ближе, значит, тот конец и является частью анода. Некоторые конденсаторы чешского производства (старых образцов) пронумерованы точно также.
Есть электролитические конденсаторы и другого типа, у которых конструкция отличается от стандартной. То есть, их корпус предназначен для соединения с шасси. Такие элементы обычно используются в лампах освещения, а, точнее, в фильтрах анодного напряжения. Кстати, такое напряжение всегда положительное, поэтому и называется анодным. Поэтому у таких конденсаторов специфичная конструкция:
- обкладка элемента – это катод с отрицательным подключением, выведенным на корпус;
- анод – это центральный вывод, торчащий из элемента.
Обозначение положительного контакта и отрицательного может располагаться в разных местах. И не все их могут сразу найти. К примеру, конденсатор марки К50-16 – это элемент, у которого дно изготовлено из пластмассы. Так вот плюс и минус расположены на этом дне, и концы электродов проходят прямо через эти знаки.
А вот конденсатор «ЭТО» (устаревшая модель) очень похож на диод. У него также есть обозначения плюса и минуса. Но если вы их на корпусе так и не нашли, то знайте, что конец, который выходит из утолщения корпуса и есть анод.
Как определить полярность у современных зарубежных моделей электролитических конденсаторов? Ведь в Европе совершенно другие технические условия и стандарты. Все достаточно просто. На корпусе элемента наносится цветная пунктирная линий, по цвету отличающаяся от оформления корпуса. Пунктиры – это несколько минусов, обозначающие катод. Так вот расположенный рядом с этой прерывистой линией вывод и является отрицательным.
Определение полярности в электрической цепи
Ситуация, когда на электролитическом конденсаторе нет маркировки (стерлась со временем), встречается достаточно часто. Определить его полярность можно, если собрать несложную схему, куда этот элемент и подключается. Вот эта схема:
- батарейка в несколько вольт;
- резистор (1 кОм);
- микроампер.
Все это соединяется последовательно. Как проводится проверка конденсатора на полярность?
- В первую очередь необходимо разрядить конденсатор.
- Затем впаять в схему.
- Подать напряжение.
- Как только он полностью зарядится, зафиксировать показания амперметра. Зарядка конденсатора определяется его емкостью.
- Затем прибор выпаивается из схемы и разряжается.
- Снова соединяется в схему и заряжается.
- Новые показания амперметра необходимо сравнить с предыдущими. Если отклонения незначительные, значит, полярность подключения была соблюдена правильно. Если разница большая, то подключение было сделано неправильно.
У новичков может возникнуть вопрос, как разрядить этот элемент? Разряжать можно разными вариантами, к примеру, соединить два выхода через какое-нибудь сопротивление. Это может быть обычная лампочка или вольтметр. Первая будет постепенно угасать, у второго показания будут на глазах уменьшаться.
Кстати, часто встречается и обратный вопрос, как зарядить конденсатор? Тот, кто был студентом электротехнического учебного заведения, знает, что существовал прикол, когда электролитический конденсатор заряжался через розетку. К его выводам припаивались две проволоки, которые втыкались в отверстия розеток. Время заряда конденсаторов определялось на глаз. После чего заряженный прибор, а, точнее, его концы прикладывались к части тела ничего неподозревающего человека (чаще к руке), что вызывало удар электрическим током. Чем больше емкость элемента, тем сильнее удар. Страшная забава, которая могла кончиться непредсказуемо. Выдерживать многочисленных зарядов прибор не мог, на третий или четвертый раз он обязательно взрывался.
С помощью мультиметра
Перед проведением экспериментов важно собрать схему так, чтобы испытательное напряжение источника постоянного тока (ИП) не превышало 70-75% от номинала, указанного на корпусе накопителя или в справочнике. Например, если электролит рассчитан на 16 В, то ИП должен выдавать не более 12 В
Если номинал электролита неизвестен, начинать эксперимент следует с малых значений в диапазоне 5-6 В, и затем постепенно повышать напряжение на выходе ИП.
Конденсатор должен быть полностью разряжен – для этого нужно соединить его ножки или выводы накоротко на несколько секунд металлической отверткой или пинцетом. Можно подключить к ним лампу накаливания от карманного фонарика, пока она не потухнет или резистор. Затем следует внимательно осмотреть изделие – на нем не должно быть повреждений и вздутий корпуса, особенно защитного клапана.
Потребуются следующие устройства и компоненты:
- ИП – батарея, аккумулятор, блок питания компьютера или специализированное устройство с регулируемым выходным напряжением;
- мультиметр;
- резистор;
- монтажные принадлежности: паяльник с припоем и канифолью, бокорезы, пинцет, отвертка;
- маркер для нанесения знаков полярности на корпус проверяемого электролита.
Затем следует собрать электрическую схему:
- параллельно резистору с помощью “крокодилов” (т.е. щупов с зажимами) присоединить мультиметр, настроенный на измерение постоянного тока;
- плюсовую клемму ИП соединить с выводом резистора;
- другой вывод резистора соединить с контактом емкости, а ее 2 контакт присоединить к минусовой клемме ИП.
Если полярность подключения электролита правильная, мультиметр ток не зафиксирует. Т.о., контакт, соединенный с резистором, будет плюсовым. В противном случае мультиметр покажет наличие тока. В этом случае с минусовой клеммой ИП был соединен плюсовой контакт электролита.
Другой способ проверки отличается тем, что мультиметр, параллельно подключенный к сопротивлению, переводится в режим измерения постоянного напряжения. В этом случае при правильном подключении емкости прибор покажет напряжение, величина которого затем будет стремиться к нулю. При неправильном подключении напряжение сначала будет падать, но потом зафиксируется на ненулевой величине.
Согласно 3 способу прибор, измеряющий постоянное напряжение, присоединяется параллельно не сопротивлению, а проверяемой емкости. При правильном подключении полюсов емкости напряжение на ней достигнет величины, выставленной на ИП. Если же минус ИП будет соединен с плюсом емкости, т.е. неправильно, напряжение на конденсаторе поднимется до значения, равного половине величины, выдаваемой ИП. Например, если на клеммах ИП 12 В, то на емкости будет 6 В.
После окончания проверок емкость следует разрядить так же, как и в начале эксперимента.
Решил сделать плавное выключение салонного освещения.Сразу о затратах:конденсатор 4700 16v = 8 руб30 см. проводов, изолента, припой, термоусадка =
3 рубНа все работы ушло у меня примерно 20 минут.Я использовал конденсатор на 4700, но можно и увеличить емкость, главное рассчитан он должен быть минимум на 16 вольт.У кондера есть минус и плюс, определяется это просто: на самом кондере минусовой вывод помечен полоской с “минусами”, также у новых конденсаторов плюсовой вывод длинее минусового.

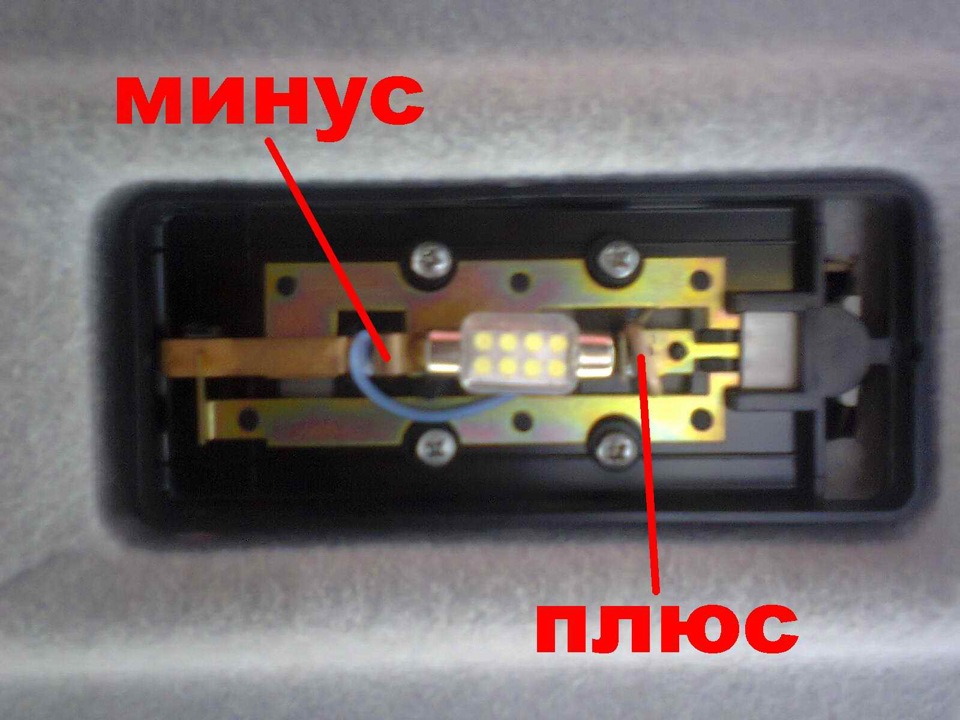

Идем дальше! Теперь нужно определить где плюс и минус у плафона, я определил это с помощью тестера.

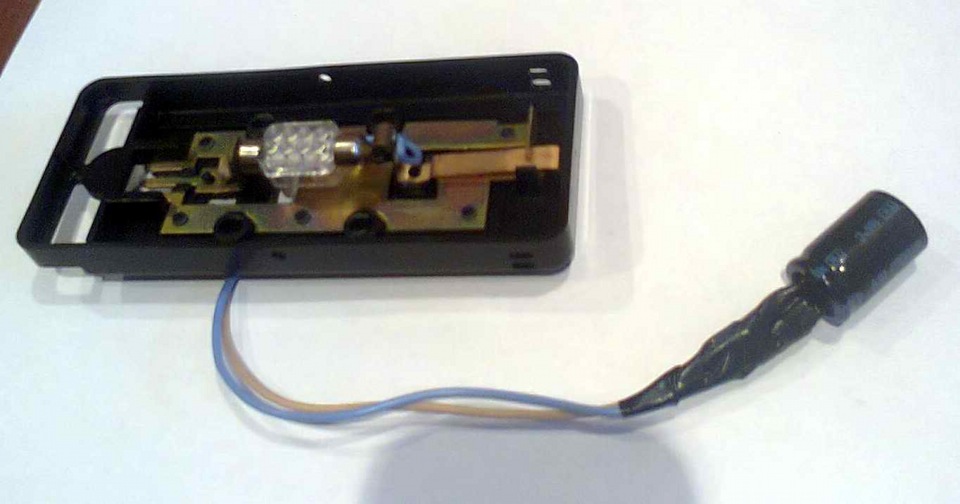

Теперь осталось самую малость: припаиваем провода в конденсатору, изолируем пайку, и все хозяйство припаиваем к плафону, соблюдая полярность
Устанавливаем плафон на место, предварительно спрятав конденсатор с проводами в пространство за декоративным потолком.Вот и все! Теперь свет в салоне тухнет плавно, примерно за 5 секунд )))
Полимерные твердотельные конденсаторы
Можно сказать, что все устройства этого типа являются полимерными, так как внутри этого устройства используется твердый полимер вместо жидкого электролита. Применение твердого материала в стандартных твердотельных конденсаторах дало такие преимущества:
- при высоких частотах — низкое эквивалентное сопротивление;
- высокое значение тока пульсации;
- срок эксплуатации конденсатора значительно выше;
- более стабильная работа при высоких температурных режимах.
Если говорить подробнее, то, к примеру, пониженное ESR — это меньшие затраты энергии, а значит, и меньший нагрев конденсатора при тех же нагрузках. Более высокая степень пульсации тока обеспечивает стабильную работу всей платы в целом. Естественно, что именно замена жидкого электролита на твердый и привела к тому, что срок службы значительно вырос.
- story/markirovka_kondensatorov_smd_4710038
- https://instanko.ru/elektroinstrument/markirovka-keramicheskih-kondensatorov-rasshifrovka-tablica.html
- https://fb.ru/article/338252/chto-takoe-tverdotelnyie-kondensatoryi-markirovka-i-klassifikatsiya
Заводские стандарты
Традиционно при создании трехфазных сетей все кабели имели раскрас согласно нормативной документации прошлых лет. В проводке, которой более 7 лет, согласно ПУЭ строго соблюдалась следующая маркировка:
- желтая, возможна зеленоватая продольная прожилка — Фаза А
- выраженного зеленого колера, иногда неонового оттенка — Фаза В
- красная.- Фаза С
- допускается сизого или нейтрального серого тона — Ноль
Распространенная трехфазная проводка обозначалась аббревиатурой Ж-З-К.
Если вы имеете дело со старой разводкой времен СССР, то колер проводников будет только монохромным: черным или белым. Электромонтеры рекомендуют не рисковать — нужно при расключении дать питание и определить вид жил электрического провода при помощи контрольки.
С 2011 года на территории РФ стал функционировать ГОСТ РФ 50462-2009. В нем предусмотрены новые цвета для промышленных проводников. Для фаз допустимы оттенки: А — классический коричневатый, В — насыщенный черный, С — серый, приближенный к «металлик». Но контрастность таких материалов оказалась неудобной, и электрики при монтаже стандартных систем по-прежнему предпочитают формуле К-Ч-С старую Ж-З-К гамму. Яркие жилы лучше видны при любом освещении, контрастность оформления дает быстрое понимание ситуации.
Буквенное обозначение упрощает распознавание нюансов схем: A — это L или L1, B — только L2. C — L3, а ноль —N. Поэтому сведущему умельцу сразу будет понятно какого цвета провод фаза при составлении цепи.
Согласно общепринятым стандартам при создании электрических цепей переменного либо постоянного тока с применением проводников с защитой допустимы все вышеназванные оттенки.
Комплектация евророзетки подразумевает наличие трех составляющих: яркого фазного (он может быть красным, лиловым, коричневым или другого сочного тона), безопасного для человека нуля сине-голубого оттенка, защиты в желтом или зеленом колере. Маркировка проводов признается только общепринятая.
Цветовая маркировка проводов
Выпаиваем старые конденсаторы
Пора включать паяльник. Учтите, что элементы на современных платах припаяны бессвинцовым припоем, который имеет температуру плавления выше, чем знакомый нам припой. Паяльник нужно будет разогреть до 300 градусов (примерно).
Берем плату в руки. Желательно заземлиться самому и иметь паяльник с заземленным жалом. Статика – вещь коварная.
Берем одной рукой конденсатор, паяльником с другой стороны прогреваем точку припоя одной ноги конденсатора на другой стороне платы. Конденсатор можно покачивать из стороны в сторону, чтобы расшевелить ногу. Выпаиваем одну ножку. Прогреваем вторую. Вытащили конденсатор. Повторяем процедуры для осталных поврежденных конденсаторов. Следите за тем, чтобы при нагреве ножек паяльник не соскользнул и не снес с материнки мелкие элементы. Не торопитесь.
где плюс, а где минус
- 1 Как узнать, где плюс, а где минус у электролитического конденсатора
- 2 Как определить полярность конденсатора мультиметром
Как определить полярность конденсатора: где плюс, а где минус
Большинство существующих видов конденсаторов не имеют полярности, то есть, нет абсолютно никакой разницы, как их включать в схему. Однако данное правило не распространяется на электролитические конденсаторы тока, ведь они имеют строго положительные и отрицательные вывода. И если по каким-то причинам не удалось определить плюс и минус такого конденсатора, впаяв его неправильно в цепь, произойдёт разрыв корпуса со всеми вытекающими отсюда последствиями.
Следует заметить, что существует несколько простых способов узнать полярность электролитического конденсатора. Сделать это можно визуально, а также посредством специальных средств, о которых вы и сможете узнать в данной статье сайта https://samelektrikinfo.
Как узнать, где плюс, а где минус у электролитического конденсатора
При определении полярности конденсатора в первую очередь нужно обратиться к маркировкам на его корпусе, если конечно они не затёртым или не замазаны клеем. Следует знать, что на отечественных конденсаторах плюсовой вывод так и обозначался знаком «+». Позже произошли кое-какие изменения в маркировке конденсаторов.
Как узнать, где плюс, а где минус у электролитического конденсатора
Итак, плюс на конденсаторе или на самой плате обозначает положительный вывод, то есть, анод. Практически такое же обозначение имеют и современные SMD (Surface Mounted Device) конденсаторы, предназначенные для поверхностного монтажа. На одну из сторон таких конденсаторов наносится серебристая полоска со знаком «+».
Как узнать, где плюс, а где минус у электролитического конденсатора
Совсем иную маркировку имеют импортные конденсаторы.
Какой вывод у конденсаторов длиннее — плюсовой или отрицательный?
Если по каким-то причинам цветовую маркировку конденсаторов не определить на корпусе, она может быть затёрта или закрыта, то сделать это можно путём осмотра выводов элемента. По всем правилам и стандартам плюсовой вывод конденсатора немного длинней, чем отрицательный.
Как узнать полярность конденсатора
В том случае если перед вами старые конденсаторы цилиндрической формы, то положительный контакт на них, как правило, находится внутри торца, а всё что с краю, это отрицательный вывод. В любом случае, прежде чем найти контакты в таких конденсаторах, лучше всего обратиться к специализированной технической литературе.
Как определить полярность конденсатора мультиметром
Перед определением полярности электролитического конденсатора, он должен быть полностью разряжен.
Как определить полярность конденсатора мультиметром
После того, как конденсатор полностью разрядился, нужно внимательно осмотреть его корпус на предмет вздутия или каких-либо других повреждений
Особое внимание следует обратить на верхнюю часть электролитического конденсатора, где находится так называемый «защитный клапан». Сверху корпуса не должно быть абсолютно никаких повреждений, выпуклостей и т
д.
Осуществить проверку можно двумя способами: зарядив конденсатор и подключив к нему мультиметр либо же протестировать конденсатор через цепь. В первом случае необходимо зарядить конденсатор мультиметром в режиме измерения сопротивлений, а после проверит напряжения на выводах. Как правило, мультиметр должен сам показать, где плюс, а где минус на конденсаторе, отобразив соответствующий знак на дисплее.
Однако такой способ определения полярности электролитических конденсаторов не совсем точный и может не сработать. Поэтому лучше всего будет собрать небольшую самоделку для определения полярности конденсаторов. Для этого понадобится блок питания на 12-16 Вольт с регулировкой напряжения на выходе, резистор на 100 Ом, паяльник и олово к нему.
Как определить полярность конденсатора мультиметром
Важно! Блок питания должен выдавать несколько большее напряжение, чем напряжение проверяемого электролитического конденсатора. Схема для проверки представлена выше
При определении полярности мультиметр подсоединяется параллельно сопротивлению и переключается в режим измерения.
В том случае, когда ток не будет протекать по цепи, это значит, что конденсатор соединён с резистором плюсовым выводом. Когда на дисплее мультиметра отобразилось значение выше от нуля, то есть, конденсатор начнёт заряжаться, это говорит что на выводе отрицательная полярность.
Поделиться с друзьями
Параллельное соединение
Несколько конденсаторов могут включаться последовательно или параллельно. При параллельном соединении ёмкости всех конденсаторов суммируются. При последовательном соединении общая ёмкость батареи конденсаторов меньше самой маленькой, так как складываются величины, обратные емкости. Но зато напряжение, при котором можно работать такая батарея, будет больше рабочего напряжения одного конденсатора.
На материнских платах в цепи низковольтного источника напряжения, питающего ядро процессора, используется несколько однотипных конденсаторов, соединенных параллельно. Интересный вопрос: почему бы не поставить один конденсатор емкостью, эквивалентной емкости батареи конденсаторов? Дело в том, что у параллельно соединенных конденсаторов суммарное ESR будет гораздо меньше, чем ESR одного конденсатора. Потому что при параллельном соединении сопротивлений общее сопротивление уменьшается.
Соединения конденсаторов.
