Как нарезать резьбу на трубе: подробный обзор основных способов

Как нарезать внутреннюю резьбу?

В некоторых случаях требуется внутренняя резьба, которая также может быть нарезана при применении ручного инструмента. Зачастую для подобной работы выбирается метчик, который состоит из трех основных частей:

1. Заборной.
2. Калибрующей.
3. Хвостовой.

Заборная применяется непосредственно на момент резки, калибрующая направляет инструмент и обеспечивает его вертикальное положение. Хвостовая часть требуется для того, чтобы закреплять плашку в специальном держателе.

Внутреннюю резьбу можно образовать следующим образом:

1. Труба закрепляется в вертикальном положении.
2. Метчик обрабатываемая заготовка смазываются.
3. Приспособление размещают строго вертикально, после чего делается несколько вращений по часовой стрелке, и один против.

На момент работы следует время от времени добавлять масло. За счет этого обеспечивается плавный ход инструмента.

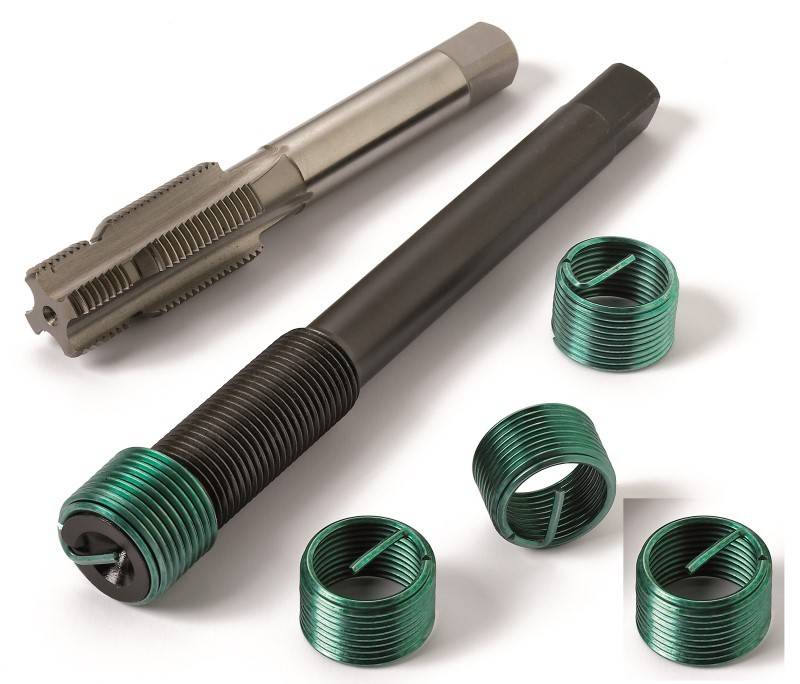

Удаление сломанного инструмента

Даже слесари с многолетним опытом в силу разных причин иногда ломают метчики при нарезании внутренних резьб ручным способом. Вопрос в том, как извлечь обломок изделия, ведь не всегда проблему можно решить проделыванием другого отверстия. Если обломок хоть немного торчит над поверхностью, стоит попробовать захватить его пассатижами или губками ручных тисков и попытаться вывернуть естественным образом. Как правило, это дает успешный результат.

Когда обломок рабочей части полностью сидит в отверстии, нужны кардинальные меры. Одна из них — попробовать вывернуть его оттуда сверлом левого вращения, работая дрелью на самых низких оборотах. Ничего не выходит? Придется отыскать сверло с твердосплавным наконечником или алмазом и просто высверлить застрявший кусок инструмента.

Отломанную рабочую часть метчика подчас бывает очень трудно извлечь, поэтому к выполнению работы надо отнестись скрупулезно, особенно при недостатке опыта. Пользуйтесь хорошо заточенным инструментом, соблюдайте все предложенные выше рекомендации, и вы 100% получите результат в виде надежного резьбового соединения.

Нарезание резьбы. Необходимые понятия

Этот процесс представляет собой обработку стержня или отверстия при помощи специального инструмента для нарезки резьбы на трубах с целью получения наружных либо внутренних поочерёдных выступов-витков и спиральных канавок.

Основными характеристиками резьбы являются:

• шаг. Это расстояние между вершинами или основаниями соседних витков;
• профиль. Поперечное сечение у витка может быть трапецеидальным, треугольным, прямоугольным и др. В деталях санитарно-технических систем используется исключительно треугольный профиль;
• угол профиля. Он образуется пересекаемыми сторонами (боковыми гранями) витков;
• глубина. Это расстояние от вершины до основания резьбы;
• наружный, средний и внутренний диаметры.

Наружный равен расстоянию между точками двух противоположных сторон резьбы. Средний диаметр ˗ это расстояние между вершиной и основанием профилей, которые находятся на противоположных сторонах детали. Внутренний представляет собой расстояние между противоположными впадинами.

Любая резьба имеет свои технические характеристики

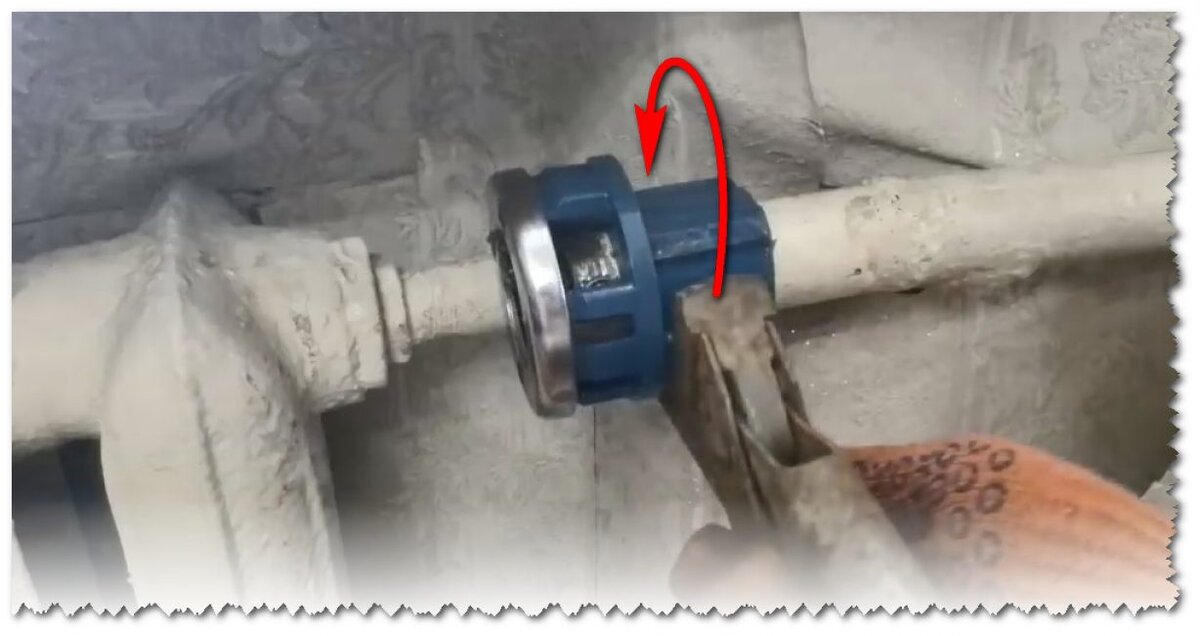

Как нарезать резьбу плашкой правильно?

Нарезать наружную резьбу гораздо легче, чем внутреннюю, т.к. деталь которую требуется обработать, уже имеет нужный диаметр, остается только срезать лишнее.

Для этого нужно выбрать подходящую плашку и зафиксировать обрабатываемую деталь в вертикальном положении, так, чтобы конец, на котором будет нарезаться резьба, смотрел вверх.

При необходимости зачищаем заготовку от ржавчины и грязи, далее производим обработку края напильником или болгаркой, так чтобы вывести окружность торца в ровную горизонтальную плоскость, по ходу удаляем все неровности и зазубрины.

После этого также напильником или угловой шлифовальной машинкой снимаем фаску, в результате края детали должны иметь конусообразную форму, благодаря которой плашку будет легче установить ровно.

В завершении подготовительных работ смазываем край заготовки маслом, и устанавливаем на нее плашку перпендикулярно, так чтобы лерка была расположена параллельно столу (верстаку), полу, смотрите по своей ситуации.

Если с выравниванием возникают большие сложности, чтобы точнее поймать горизонталь можно использовать маленький уровень, который просто кладем на лерку, и выравниваем ее положение.

Проще всего изначально купить плашку в комплекте с направляющим элементом, который позволяет ровно устанавливать инструмент.

Когда «поймано» горизонтальное положение можно начать поворачивать лерку по часовой стрелке, без особых усилий и, без резких рывков.

Далее процесс пойдет по намеченной траектории, до нужной отметки.

После каждых двух-трех проворотов по часовой стрелке необходимо очистить плашку от стружки, для этого делаем, примерно, полоборота или оборот назад, при необходимости, полностью ее скручиваем с детали, очищаем и, затем продолжаем процесс нарезки.

Если в процессе нарезки резьбы не очищать плашку от стружки некоторые витки повредятся, и в результате такое соединение будет недостаточно надежным.

Когда резьба нарезана, на стандартных трубах, обычно, это 4-5 витков, в отдельных случаях может быть и больше, рекомендуется пройтись по ней второй плашкой (чистовой).

В итоге получится правильно нарезанная качественная наружная резьба.

Как нарезать резьбу

Нарезание резьбы выполняется достаточно просто, но требует особой аккуратности при работе, точной последовательности действий. От выбора способа нарезки будет зависеть список используемых инструментов, особенности подготовки детали для обработки.

Понадобится технический справочник с данными о размерах используемых инструментов. Шаг резьбы можно найти на используемом метчике.

Подготовка к нарезке резьбы

Нарезают резьбу только после выполнения подготовительных работ:

• в справочнике ищут необходимую информацию о диаметрах режущих инструментов для дальнейшего подбора;
• собирают нужные для работы инструменты;
• керном намечают расположение отверстия для внутренней нарезки, затем просверливают его дрелью;
• для наружной нарезки следует подготовить на фрезерном станке заготовку по нужному диаметру и срезать фаску;
• очищают поверхность заготовки от грязи и масляных пятен, затем на неё и инструмент наносят смазку.

Инструмент для нарезки резьбы

Порядок выполнения работ

Только после подготовительных работ следует приступать к обработке заготовки, так как иначе правильно выполнить нарезку резьбы не получится. Пошагово нарезка выполняется так:

1. Нужно жёстко зафиксировать заготовку в тисках, чтобы предотвратить вращательные или поступательные движения с отклонением от первоначального положения.
2. В зависимости от типа резьбы снять фаску (внешняя) или просверлить сквозное или глухое отверстие при помощи дрели. Применяются свёрла с углами заточки, зависящими от твёрдости материала, но не более 1400.
3. В отверстии нужно снять фаску зенковкой. Глубина должна быть в пределах 0,5-1 мм, подбирается на основе размеров детали и резьбового диаметра.
4. Выполняется нарезание метчиком или плашкой. Режущая часть обязательно должна быть смазана.
5. Очистка поверхности от стружки при помощи ёршиков.

При нарезке нужно последовательно использовать инструменты по номерам от 1 до 3, входящие в комплект набора. Для повышения скорости работы не допускается использовать большие номера без использования предыдущих. Последний номер служит для формирования финишных витков, без создания которых винт при вкручивании может заклинить.

Нарезание резьбы. Набор инструментов. Плашки, лерки, прогонки, метчики

Технология и приемы нарезания резьбы вручную

При нарезании резьбы метчиками и плашками часть металла не удаляется вместе со стружкой, а выдавливается вдоль режущих граней инструмента, образуя профиль резьбы на детали. С учетом этого диаметры отверстий и стержней под резьбу должны изготовляться не по номинальному размеру резьбы, а несколько ниже его. Для метрической резьбы диаметром 6–10 мм эта разница составляет 0,1–0,2 мм; диаметром 11–18 мм – 0,12–0,24 мм; диаметром 20–30 мм – 0,14–0,28 мм.

Диаметры отверстий под наиболее распространенные размеры метрической резьбы приведены в табл. 1.

Для образования захода резьбы на торце детали необходимо снять фаску, соответственно высоте профиля резьбы.

Таблица 1. Диаметры отверстий под нарезание метрической резьбы

Материал	Диаметр метрической резьбы, мм
5	6	8	10	12	16	20	24
Сталь и латунь	4,2	5,0	6,7	8,4	10,1	13,8	17,3	20,7
Чугун и бронза	4,1	4,9	6,6	8,3	10,0	13,7	17,1	20,5

Смазанный смазкой метчик вставляют в просверленное отверстие и, слегка прижимая его к детали левой рукой, осторожно поворачивают вороток правой рукой до тех пор, пока метчик не захватит металл и его положение в отверстии не станет устойчивым. После этого вороток берут двумя руками и вращают с перехватом рук через каждые полоборота (рис

10, а)

10, а).

Рис. 10. Движения при нарезании резьбы:  а — метчиком, б — плашкой, в — клуппом

После одного-полутора оборотов метчик, покачивая в горизонтальной плоскости, вращают в обратную сторону примерно на четверть или пол-оборота. Это необходимо для того, чтобы стружка сломалась и по канавкам метчика удалилась из отверстия, не заклинив метчик. Закончив нарезание, пропускают его насквозь или вращением воротка в обратную сторону вывертывают метчик из отверстия.

Второй и третий метчики смазывают маслом и вводят в отверстие без воротка; только после того, как метчик правильно установится по резьбе, накладывают вороток и продолжают нарезание резьбы.

Таким же образом следует вести нарезание резьбы плашками. Здесь, однако, кроме круговых движений по стрелке а (рис. 10, б), воротку следует сообщать также некоторый нажим вниз по стрелке в. В процессе нарезания необходимо следить, чтобы давление на обе ручки было одинаковым.

На первом этапе нарезания резьбы следует следить за правильным положением метчика и плашки по отношению к осям отверстия и стержня. Непараллельность осей и неперпендикулярность их к торцу детали контролируются угольником и устраняются изменением положения инструмента.

Нарезать резьбу в мелких и глухих отверстиях небольшого диаметра нужно особенно осторожно, не перегружая метчик и часто очищая его от стружки. При нарезании резьбы в глубоких отверстиях следует вывертывать метчик из отверстия для прочистки (2–3 раза)

При нарезании резьбы в глубоких отверстиях следует вывертывать метчик из отверстия для прочистки (2–3 раза)

При нарезании резьбы в глубоких отверстиях следует вывертывать метчик из отверстия для прочистки (2–3 раза).

Если необходимости получить точные и чистые резьбы на стержнях, то их нарезание следует выполнять черновой и чистовой плашками.

Если нарезание резьбы выполняется клуппами с раздвижными плашками, то их сжатие (подачу) следует производить только в начале прохода. После каждого прохода по всей длине нарезаемого стержня клупп сгоняют в обратную сторону и затем вновь поджимают плашки винтом и вновь прорезают резьбу по всей длине нарезаемого стержня до получения нужного диаметра резьбы. Поджимать плашки на середине стержня не следует. Раздвижными плашками резьбу нарезают за несколько проходов.

Для нарезания трубной резьбы клуппом трубу необходимо надежно закрепить в специальном зажиме для труб (рис. 10, в).

Нарезаемый конец трубы смазывают маслом (олифой), а затем на длине не более 2–3 ниток устанавливают клупп, сближая плашки с таким расчетом, чтобы резьба была нарезана на полную глубину в 2–3 прохода. Для диаметров до 1» ограничиваются двумя проходами; при диаметре свыше 1 » хорошую резьбу можно получить только за 3–4 прохода. Перед каждым повторным проходом поверхность нарезаемой резьбы и резьбу плашек необходимо тщательно очищать кистью от стружки и вновь смазывать маслом.

Вращение клуппа вокруг трубы обычно производят качательным движением в четыре приема; за каждый прием нужно повернуть клупп на 1/4 оборота.

Резьбу диаметром до 1½» нарезает один слесарь; при больших диаметрах резьбы работают вдвоем. При спаренной работе полный оборот клуппа также нужно делать в четыре приема.

Просмотров: 9 187

Основные способы нарезки

Нарезать витки на обрабатываемой поверхности можно двумя основными способами: вручную или при применении автоматического оборудования. В домашних мастерских зачастую применяют именно ручной инструмент, так как он дешевый и прост в использовании. Чаще всего применяется плашка, в продаже встречаются следующие:

1. Клупповые.
2. Цельные.
3. Разрезные.

Основная часть приспособления может быть изготовлена в виде квадрата и шестигранников. Наибольшее распространение получили дисковые варианты исполнения, которые и применяются для нарезания резьбы.

Разрезные или подпружиненные варианты исполнения характеризуются высокой износостойкостью. Однако, особенности их конструкции определяют то, что достигнуть высокой точности и чистоты нарезанных витков практически не возможно.

Можно использовать и раздвижные плашки, которые зачастую состоят из двух рабочих частей. За счет этого обеспечивается универсальность в применении.

Дюймовая и метрическая нарезка

Характерным отличием считается несколько параметров:

• Измерение детали выражается в дюймах.
• Профиль резьбы напоминает равнобедренный треугольник, вершина которого составляет 55 градусов.
• Отличается большим шагом.
• Крупный профиль.
• Высокая прочность.

В России все измерения выполняются в метрической системе. Не стало исключением и нарезание резьбового соединения. Характерными отличиями являются:

• Размеры указываются в миллиметрах.
• Профиль напоминает равносторонний треугольник.
• Небольшой шаг.

Для соединения водопроводных труб применяется дюймовая система, изготовление крепёжных деталей делается в метрической системе. Если арматура накручивается согласно движению часовой стрелки, соединение называется правым. Если наоборот, резьба считается левой.

Какую резьбу применять?

При создании разъемного соединения для водопроводных и газовых элементов коммуникаций используют цилиндрическую трубную резьбу. В качестве переходного элемента между ними применяют специальные сгонки, которые имеют внутреннюю нарезку.

Последние два витка, которые нарезаются на элементах, называют сбегом. Они позволяют клинить муфту таким образом, чтобы получалось жесткое и прочное соединение, а используя уплотнительный материал можно добиться полной герметичности.

На чаще всего нарезают длинный тип цилиндрической резьбы. Причиной тому являются частые утечки через неплотности и при этом их не видно невооруженным глазом. Водопроводные коммуникации, в отличие от газовых, могут иметь короткий тип нарезки. Также он очень широко применяется на элементах с большим диаметром для уменьшения времени при скручивании и нарезании.

Также встречаются случаи, когда витки не нарезаются, а накатываются. Этот метод применяется в тонкостенных коммуникациях для газоснабжения и в отопительных системах. При этом допускается значительно меньше критический размер стенки, чем при нарезании.

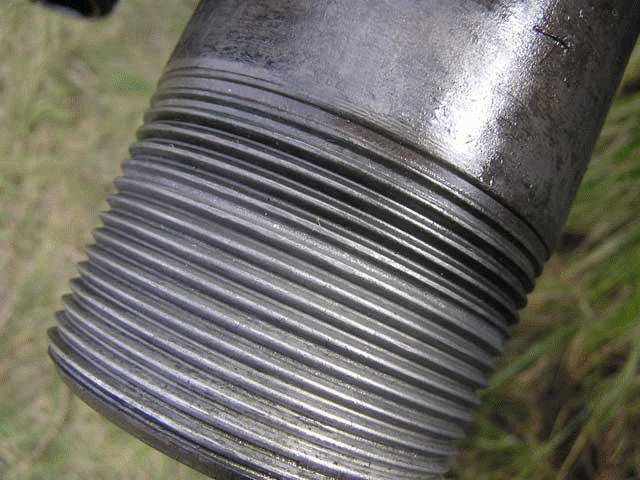

На трубу нарезали резьбу

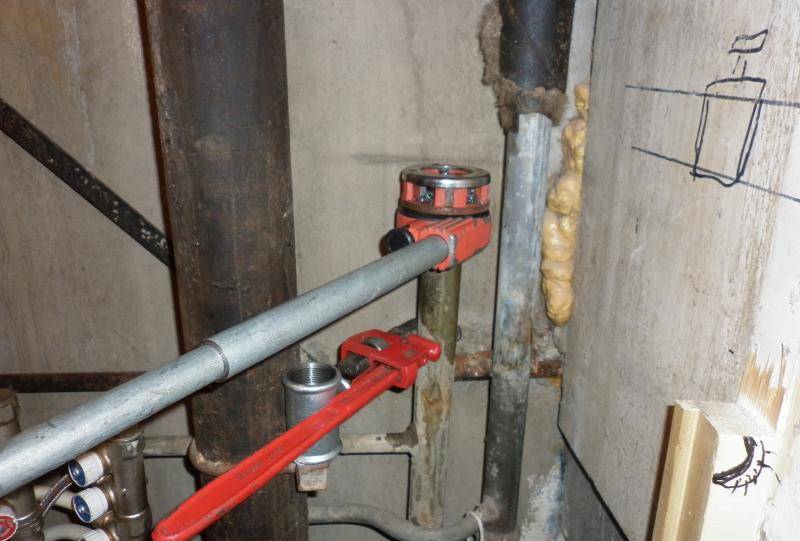

Что такое клупп?

Трубный клупп можно сравнивать с плашками. Они представляют собой монолитную оснастку, которая позволяет нарезать точные канавки на металле нужной формы. Однако монолитность конструкции создаёт серьёзное напряжение при обработке элементов трубопроводов большого диаметра. Снять напряжение можно, сделав корпус плашки менее прочным. Но это снизит твердость резцов, от чего они быстро затупятся. Чтобы продлить срок эксплуатации лерки до заточки, оснастка оборудуют пружинным механизмом.

Клупп мало чем отличается от привычной сантехникам плашки. Он состоит из цилиндрического корпуса, изготовленного из металла, имеющего отверстия для вывода стружки. По периметру металлического кольца есть отдельные зажимы для надёжного удержания оснастки на трубе. На внутренней части закрепляют резцы, расположенные в определённом порядке.

Основы ремонта водопровода

Не многие задумывались над тем, как подключается ввод водопровода в частный дом.

Состоит он из:

• труб,
• вентилей,
• клапанов,
• кранов и других компонентов.

Собирается все это в единую систему посредством резьбовых соединений.

Для того, чтобы процесс замены старой детали на новую не занимал много времени, и существует резьба.

Иногда приходится сталкиваться с такими случаями, когда самому доводится менять изношенный элемент (например, трубу), а на ней нет пазов.

Как поступить в этом случае?

Выход из создавшегося положения очень простой – своими руками нарезать резьбу. Идеальный вариант – это, когда у вас есть возможность воспользоваться токарным станком.

Но такое оборудование есть далеко не у каждого домашнего мастера.

Оно стоит дорого, и для того, чтобы им пользоваться, нужно иметь определенный опыт и навыки.

Если вам нужно оснастить трубу резьбой, например, для подключения мембранного бака для водоснабжения (написано здесь), можно задействовать один из двух видов приспособлений, предназначенных для нарезания пазов:

• резьбонарезная лерка,
• трубный вороток.

С помощью этого инструмента нарезают резьбу в водопроводных и канализационных трубах (зачем нужен гидрозатвор прочитайте здесь), которые применяются в инженерных сетях многоэтажных домов и частных постройках.

Обратите внимание! Если у вас нет никакого опыта в этом деле, то работать с леркой вам будет очень сложно. Так как даже минимальный перекос инструмента неизменно приведет к образованию дефекта

В этом случае, лучше всего использовать вороток, процесс нарезки с его помощью упрощается наличием в конструкции такой важной детали, как — направляющая. Чтобы не испортить водопроводную трубу, для приобретения определенного навыка, потренируйтесь на не нужном куске пустотелого предмета

Чтобы не испортить водопроводную трубу, для приобретения определенного навыка, потренируйтесь на не нужном куске пустотелого предмета.

Теперь давайте попытаемся освежить в своей памяти, что собой представляет процесс нарезания резьбы:

• при нанесении пазов на трубы, образовывается винтовая поверхность на внешней стороне пустотелого предмета;
• винтообразная плоскость играет роль соединительного элемента, который размеренно вращается кругом оси сгонки;
• шаг резьбы соответствует одному полному витку.

Для того, чтобы место сопряжения водопроводных труб было водонепроницаемым, прочным, и узел мог выдерживать высокий напор в системе, необходимо нарезать резьбу таким образом, чтобы шаг в точности совпадал с шагом стыковочных деталей.

Особенности нарезания наружной резьбы

Резьба представляет собой различной геометрической формы канавки, нарезаемые специальными инструментами – плашками, резьбовыми фрезами, метчиками и шлифовальными кругами. Резьбу наносят как ручным способом, так и с помощью токарного станка и резца.

• способ нарезки плашкой и метчиком

Метчик – винт с прямолинейными и винтовыми канавками, предназначен для нарезания внутренней резьбы. Ручной способ нарезки требует 3 метчика: черновой, для нанесения первоначальной резьбы, средний и чистовой. Машинный способ нарезки осуществляется на токарных и фрезерных станках. Плашки по своей форме и виду схожи с гайкой, на внутренне части инструмента расположены режущие зубцы конической формы, для нарезания внешней резьбы. По форме различают – круглые, квадратные и шестигранные. По устройству – цельные, разрезные и раздвижные. Для беспрепятственного прохождения плашки по детали необходимо снять фаску.

• метод токарной обработки

На производстве резьба нарезается с помощью токарного станка и специального инструмента – резьбового резца. Для каждого изделия устанавливается индивидуальный показатель винтового шага, определяется он путем замера расстояния между соседними витками. Деталь помещается в токарный станок, в момент вращения заготовки резец перемещается по все оси, создавая винтовую поверхность. Резьбовые резцы по особенностям конструкции подразделяются на: призматические, стержневые и круглые/дисковые. Используемый профиль резьбы – треугольный, прямоугольный, трапецеидальный, упорный и круглой геометрической формы.

Технология нарезки

Технология нарезки резьбовых частей ручным и автоматическим способом существенно отличается.

Плашкой

Плашка

Для того чтобы нарезать резьбу на водопроводной трубе своими руками плашкой, выполняют следующие операции:

1. Приготовленную к нарезке трубу зажимают в тиски в горизонтальном положении.
2. Болгаркой делают торец трубы ровным.
3. При помощи штангенциркуля замеряют наружный диаметр трубы.
4. Сверяются со специальными таблицами, узнавая необходимый (минимальный) диаметр для нарезки резьбы.
5. При помощи болгарки наружную поверхность трубы зачищают до необходимого диаметра.
6. Напильником снимают фаску с торца.
7. Вставленную в плашкодержатель плашку одевают на трубу ее заборной частью.
8. Придавливая плашку к трубе начинают вращать медленно ручки плашкодержателя до тех пор, пока гребёнки нарезного инструмента не начнут «цепляться» за металл и появится стружка.
9. В дальнейшем медленно вращая плашкодержатель с плашкой по часовой стрелке, нарезают необходимую длину резьбовой части. При этом делая 2-3 оборота по часовой стрелке, чтобы сбросить стружку плашку поворачивают на 1-2 оборота против часовой стрелки.
10. Для того чтобы нарезка шла с меньшим усилием и лезвия инструмента не тупились на трубу периодически наносят небольшое количество машинного масла.

После завершения резьбонарезных работ плашку очищают от стружки. Трубу вынимают из тисков и при помощи изделия с гайки или специального калибра проверяют качество проделанной работы.

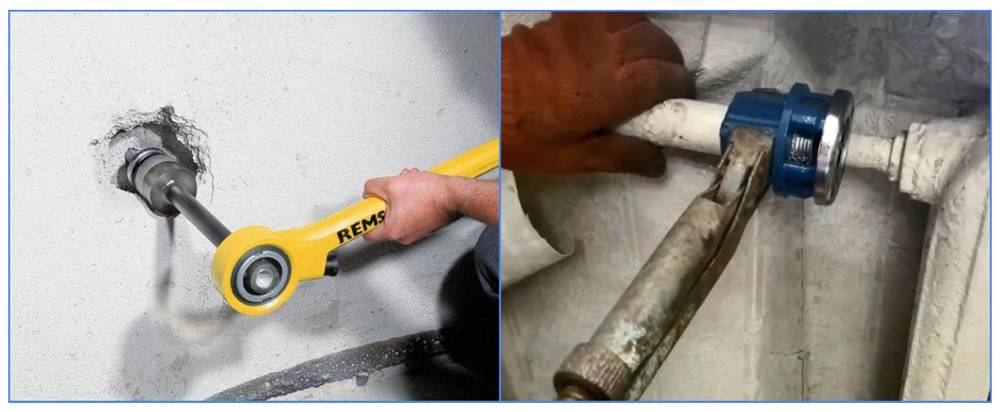

Клуппом

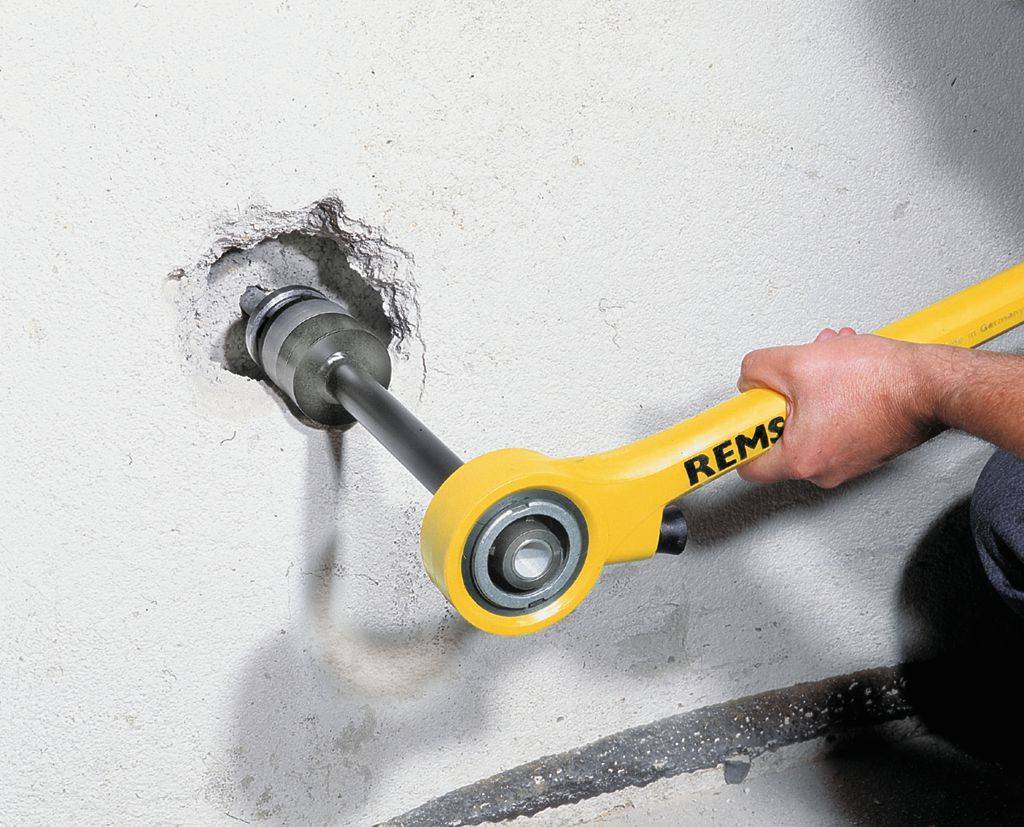

Ручной клупп

Резьбонарезные работы клуппом производятся следующим образом:

1. Трубу зажимают в тиски в горизонтальном положении.
2. Производят замер наружного диаметра трубы, сверяются.
3. При помощи болгарки, напильника участок для нарезки резьбы очищают от ржавчины старой краски, излишек металла.
4. Трубу смазывают маслом или свиным жиром.
5. Клупп вставляют в оправу с трещоткой.
6. При помощи направляющей клупп устанавливают на трубе.
7. Прижимая оправу с клуппом к торцу трубы, начинают вращать ручку до появления стружки и увеличения усилия.
8. После того как резцы клуппа зацепились за металл, руку, прижимающую инструмент к трубе убирают и нарезают необходимую длину резьбовой части.

В ходе нарезки на каждые 2-3 оборота клуппом по часовой стрелке, делают 1-2 против – это позволяет сбрасывать образовавшуюся стружку, избегать забивания резцов инструмента.

На токарном станке

Современный токарный станок

Работы на токарном станке могут производиться с помощью специальной плашки или резьбонарезного резца:

Нарезка резьбовой части на станке производится следующим образом:

1. Трубу зажимают в шпиндель станка.
2. Обтачивают простым резцом до необходимого диаметра.
3. Торец трубы выравнивают, снимают с него фаску.
4. Отключают станок, на поверхность трубы наносят масло или специальную смазку.
5. Одевают на трубу заборной зафиксированную в плашкодержателе плашку.
6. Включают малые обороты станка и, придерживая инструмент, медленно нарезают на трубе резьбу.

После того как резьбовая часть нарезана станок останавливают, включают реверс, на медленных обратных оборотах аккуратно снимают плашку.

Резьбонарезные работы с помощью специального резца производятся следующим образом:

1. При помощи простого резца труба обтачивается до необходимого диаметра, ее торец выравнивается, с него снимается фаска.
2. Резьбонарезной резец устанавливается в резцовой головке.
3. При помощи специального шаблона режущая кромка инструмента выравнивается относительно установленной, после чего он надежно фиксируется в резцовой головке.
4. При помощи специальных таблиц настраивают станок.
5. Производят нарезку резьбовой части в 2-3 приема, углубляя ее канавки за один проход резца на 0,5-0,7 мм.

Выводы и полезное видео по теме

Все нюансы нарезки трубной резьбы одним видео:

Знания о создании, эксплуатации, обслуживании резьбовых соединений на трубах всегда актуальны для каждого человека, кто занимается хозяйством, сантехникой, прочими инженерными коммуникациями.

Без этой информации невозможно качественно производить ремонт, модернизировать системы трубопроводов, просто поддерживать работу бытовых хозяйственных систем.

Есть, что дополнить, или возникли вопросы по нарезке резьбы на трубах? Пожалуйста, оставляйте к публикации, предлагайте свои способы и эффективные инструменты для создания резьбы. Форма для связи находится в нижнем блоке.
