Как найти и устранить обрыв провода в стене своими руками

Старинные дедовские способы поиска проводов в стене

   В поиске места прохождения кабеля так же могут помочь дедовские методы. Раньше для обнаружения проводки в стене обходились без приборов, при этом безопасно находили всю линию электросети под обоями, плиткой и штукатуркой. Как это делали наши деды и прадеды?

   Предоставляем к Вашему вниманию три наиболее простых варианта, который позволят самому найти проводку:

   1. Если намечается капитальный ремонт. Срываете обои и осматриваете стену в хрущевке (либо в доме). Обычно штробы для скрытой электропроводки немного выделяются цветом от остальных участков поверхности, да и на ощупь шпаклевка будет более шершавой.

   Визуальное выделение штроб на фоне стен

   2. Берете обыкновенный радиоприемник, настраиваете на 100 — 150 кГц и, подводя к стене, слушать характер шума. Появление посторонних звуков, шипения, потрескивания свидетельствует о наличии в данном месте провода. Рекомендуется включить в розетку, которая питается от искомой линии проводки, мощный электроприбор, чтобы по кабелю протекал ток нагрузки.

   Радиоприемник

   3. Альтернативный вариант по отношению к радиоприемнику, это использование микрофона и магнитофона. Подключаем микрофон и аккуратно ведем его вдоль поверхности. Появился шум либо треск – Вам удалось найти приблизительное место нахождения трассы.

   Обычный микрофон

   Обращаем Ваше внимание на то, что методы, где используются микрофон и приемник имеют довольно высокую погрешность в 15 см. Именно поэтому, опираясь на сигналы данных устройств лучше подстраховаться и еще немного отступить, чтобы не получить поражение током!

   Можно также попробовать поискать местонахождение кабеля при помощи обычной индикаторной отверткой

Некоторые типы отверток реагируют на проложенный в стене кабель

   Можно также попробовать поискать местонахождение кабеля при помощи обычной индикаторной отверткой. Некоторые типы отверток реагируют на проложенный в стене кабель.

   В случае необходимости поиска скрытой электропроводки можно обратиться за помощью к специалистам, которые предоставляют подобную услугу. Преимуществом этого варианта является точность в определении мест расположения кабеля.

   Если вы приобретаете первый раз прибор и еще не знаете, работает он или нет, то у опытного электрика наверняка уже есть проверенный временем прибор, который позволит с точностью определить не только местонахождение проводки в стене, но и точное место ее повреждения, в случае возникновения такой необходимости. Поэтому прежде чем идти в магазин за прибором следует подумать о целесообразности такой покупки.

Определение поврежденного провода

Для определения какой именно провод повредился, нам необходим указатель напряжения или обычная отвертка- индикатор:

• Если на одной из клемм розетки у нас присутствует напряжение, то, скорее всего, поврежден нулевой провод.
• Если же напряжения нет не на одной из клемм розетки, то повреждение именно в фазном проводе.
• Еще возможен вариант, когда у вас имеется напряжение на обеих клеммах розетки. Но это бывает крайне редко и этот случай мы, возможно, опишем в одной из следующих наших статей.

Определение фазного провода: делаем как на фото

• Если же у нас повреждена проводка освещения, то сначала необходимо определить поврежденный участок. Для этого необходимо проверить наличие напряжения на фазном проводе, приходящем к выключателю.
• Нулевого провода здесь либо вообще нет, либо он проходит помимо выключателя (такое встречается достаточно редко). Если напряжение на выключатель приходит, то обрыв на другом участке, если не приходит, то на участке от распредкоробки до выключателя.
• Дальнейшую проверку наличия напряжения делаем на патроне вашего светильника. Для этого не забудьте включить выключатель. Если напряжения уже нет, то обрыв на участке от выключателя до светильника, если есть, то, скорее всего, у вас обрыв нулевого провода.

Проверка наличия напряжения на светильнике

Виды детекторов скрытой проводки

При изготовлении современных индикаторов скрытой проводки используются различные физические принципы функционирования, а также их комбинации. Учитывая этот фактор всю группу таких приборов можно разбить на четыре основные категории, которые производятся в промышленном масштабе. Ниже в статье представлены эти виды детекторов с краткими общими характеристиками.

1. Электростатические. Для обнаружения электропроводки такие приборы оснащены датчиками, реагирующими на остаточное электростатическое поле. Они относятся к категории самых дешевых и простых устройств, с высокой точностью определения местоположения провода до 1 см от его оси и глубиной залегания до 6 см. Но такие индикаторы способны обнаружить электропроводу, только если она находится под напряжением, что является существенным недостатком. Ко всему прочему, данный прибор перестает нормально функционировать при высокой влажности и наличии рядом с проводкой металлических конструкций. Для квартиры электростатический детектор скрытой электропроводки подходящий вариант, но если работы будут выполняться в других помещениях, он вряд ли будет эффективен.
2. Электромагнитные. Этот вид приборов дает более качественный результат, чем электростатические индикаторы. Электромагнитные определители скрытой электрической проводки способны определить ее залегание на большой глубине, независимо от влажности помещения и наличия инородных металлических предметов в области поиска. Но главный недостаток электростатических индикаторов, невозможность определения обесточенной разводки, в этих устройствах сохраняется. К тому же для эффективной работы электромагнитных детекторов необходимо чтобы сеть была загружена бытовыми приборами мощностью не менее 1 кВт. Если этот параметр будет меньше, то результаты поиска проводки могут быть искажены до неприемлемых показаний.
3. Металлоискатели. Такие детекторы скрытой электрической проводки отлично подходят для поиска обесточенных проводов, независимо от влажности в помещении и глубины залегания. Дают точный результат поиска, но также имеют недостатки. Любой металлоискатель будет реагировать на инородные металлические предметы, находящиеся в области поиска. Будь то гвоздь, шуруп или арматура прибор обязательно оповестит потребителя о его наличии, что делает поиск электропроводки затруднительным. К тому же металлодетектор не отреагирует на наличие напряжения в сети, что тоже является недостаткам. Но такие приборы обладают одним существенным достоинством! Они могут определять какой металл перед ними, цветной или черный.
4. Комбинированные. Эти приборы для поиска скрытой проводки лишены недостатков всех вышеперечисленных детекторов. Комбинации электростатического, электромагнитного и металлодетекторного принципа поиска электрических сетей позволяют точно определить, где находится электропроводка независимо от внешних факторов. С их помощью также можно понять обесточен кабель или нет. На сегодняшний день универсальные искатели проводки в стенах и других конструктивных элементах зданий — это самые популярные приборы, хотя и стоят они дороже других видов. Одной из разновидностей комбинированных индикаторов являются мультидетекторы, которые позволяют найти не только скрытую электропроводку, но и отыскать в стенах пластиковые и деревянные конструкции.

Устранение неисправности

Ремонт проводки нужно проводить, соблюдая технику безопасности.

Пошаговая инструкция ремонта фазного кабеля:

1. Отключаем проводник с фазой.
2. Освобождаем от штукатурки на стене участок 150—200 мм от центра обрыва кабеля.
3. Перфоратором сверлим в стене отверстие по размеру ответвительной коробки, в которой будем соединять поврежденный участок.
4. Разводим концы оборванного проводника.
5. Закрепляем на алебастр коробку, вставляем в нее провода, правильно соединяем, фиксируем изоляционной лентой. Подробные ответы на вопрос смотрите в этом видео:

Если нужно заменить нулевой кабель, сначала отсоединяем нуль от шины, присоединяем к нему фазу. Затем устанавливаем разветвительную коробку и соединяем проводку.

Если кабели находятся в корпусе из трубок, их нужно вынуть и протянуть в корпус новые с помощью специального приспособления.

Выявление неисправностей в проводке освещения

Если повреждение произошло между коробкой и выключателем либо источником искусственного света следует воспользоваться индикатором (однополюсным указателем напряжения), чтобы с его помощью выявить присутствие или отсутствие «фазы».

При отсутствии света в одном из помещений необходимо первоначально проверить состояние ламп и патронов. Если их состояние не вызывает опасений, скорее всего, речь идет об обрыве кабеля. Для этого вскрывается выключатель от осветительного прибора; в выключенном положении проверяется наличие «фазы» на контактах. При ее отсутствии место обрыва находится между коробкой и выключателем.

Если имеется «фаза», ее наличие проверяется также на светильнике (в этом случае включается выключатель). При отсутствии «фазы» на всех жилах место повреждения следует искать между светильником и коробкой.

Встречается вариант, когда при неработающем освещении и отсутствии «фазы» на выключателе индикатор показывает ее наличие на светильнике. Такой расклад означает, что нулевой и фазовый провода поменялись местами.

Для решения проблемы требуется проследить прохождение провода «фазы» по всему расстоянию проложенного кабеля, начиная от коробки до светильника и далее до выключателя. Необходимо отыскать пункт, где произошла смена проводов, отсоединить их и выполнить новый крепеж, правильно расположив проводку.

Если в поиске обрыва электрической цепи используется сканер скрытой проводки, все действия по обнаружению повреждения займут пару минут:

• Детектор скрытой проводки — небольшое по габаритам, буквально карманное устройство с высокой чувствительностью. С его помощью без без проблем можно быстро найти обрыв под толщей стройматериалов и отделки в 10-20 см.
• Сканеры скрытой проводки распознают не только проложенную в стене проводку, но и замоноличенные металлические и деревянные закладные, арматуру, направляющие. Чтобы устройство искало электрокабель, нужно выбрать соответствующую функцию.
• Приборы для поиска скрытой проводки снабжают дисплеями и устройствами звуковой сигнализации. Детектор покажет и обозначит звуком, как трассу, так и точку ее повреждения.
• Обозначенное детектором место надо отметить прямо по отделке. Затем следует отключить электропитание, после чего можно приступить к штроблению стен для ремонта проводки.

При выполнении поиска повреждений следует отключить электропитание кабеля, которое может осуществляться с любых источников. В отдельных случаях может понадобиться прожиг изоляции проводки, позволяющий снизить уровень сопротивления.

Самодельная бесконтактная прозвонка

Ниже показа схема простого бесконтактного детектора обрыва, она может быть собрана в течение одного вечера. Учитывая небольшое количество деталей, можно не утруждать себя изготовлением печатной платы, а применить навесной монтаж.

Схема детектора

Перечень необходимых радиодеталей:

• переменное сопротивление R1 – 100 кОм;
• резистор R2 – от 4 до 8 МОм;
• конденсаторы электролитического типа: C1 и С3 – 220 мкФ, С2 – 33 мкФ;
• конденсатор керамического типа с емкостью 0,1 мкФ;
• D1 – микросхема LAG 665 (желательно в корпусе DIP);
• SP – обычный наушник от телефонной гарнитуры.

Схема может питаться от источника с напряжением от 2 до 5 вольт.

Щуп (Р) изготовлен на базе обычной спицы из колеса велосипеда.

Щуп для самодельного детектора обрыва

Правильно собранная бесконтактная прозвонка кабеля не требует настройки.

Видео: Прозвонка кабеля своими руками. Как выполняется прозвонка проводов с помощью лампочки и батарейки

Если посчитать стоимость всех необходимых деталей, нетрудно убедиться, что полученный результат будет на порядок меньше , чем стоимость услуг по обнаружению обрыва проводки, указанных в строительных сметах.

Самостоятельный ремонт – 10 последовательных шагов

Выполнив поиск неисправной электрической проводки в стене, следует попытаться устранить поломку. Если проблема кроется в новых проводах, то их нужно соединить в месте обрыва. Для этого действуйте по такому алгоритму:

1. отключите фазный проводник от подачи тока;
2. снимите штукатурку на 5 см справа и 5 см слева от участка, в котором проводка обрывается;
3. разведите концы аварийного провода в стороны;
4. просверлите в стене отверстие под коробку для распределения;
5. отверстие отметьте корончатой насадкой перфоратора;
6. сделайте лунку долотом;
7. поместите коробку в лунку, закрепите ее алебастром и заведите к ней провода;
8. если есть запас проводов, их концы соедините между собой и заизолируйте;
9. проверьте подключение;
10. если все работает, закройте коробку для распределения крышкой, заштукатурьте стены и восстановите отделку.

Для ремонта неисправной электрической проводки в стене придется снять штукатурку

В определенных случаях участок проводки нужно заменить полностью. Для этого провода протягиваются при помощи специального устройства для протягивания. Ремонт неисправного нулевого провода не сильно отличается от ремонта проблемной фазы. Для этого нулевой провод отключается от шины и подключается к фазному проводу. После этого провода подключаются к распределительной коробке, а стена восстанавливается.

Акустический и индукционный методы поиска места обрыва

Акустический метод определения обрыва в скрытой проводке предполагает наличие:

• Генератора, который подсоединяется к проводу.
• Акустический сигнализатор.
• Головные телефоны (наушники).

Во время поиска проводка прослушивается с использованием перечисленных элементов. По достижении места, где находится обрыв электропроводки, в наушниках раздастся резкий щелчок. Для получения результата нужно, чтобы генератор был настроен правильно, на ту частоту, которая необходима.

Индукционный метод поиска обрыва скрытой в стене проводки предусматривает подключение генератора к силовому проводнику. После выставления на генераторе уровня нагрузки тестирование проводится аналогично акустическому методу, с помощью наушников и специального сигнализатора. Разница в том, что по всей длине линии вплоть до места повреждения в наушниках будет слышен сигнал, который значительно усилится при достижении места обрыва и пропадет за ним.

Ищем в стене

Самый быстрый способ обнаружения места разрыва фазного проводника – поиск с помощью трассоискателя. Прибор состоит из приемника и генератора. Генератор подключают к поврежденному проводу: минусовая клемма прибора крепится к целой жиле и заземляется на подъездном щите, плюсовую клемму подсоединяют к поврежденной жиле.

После этого генератор включается и в целую жилу, от него подаются импульсы. Приемник трассоискателя нужно перемещать вдоль маршрута проводки.

Приемник реагирует на импульсы от генератора и издает звуковой сигнал. Над местом разрыва подача звукового сигнала прекращается.

Для уточнения локализации разрыва генератор подключают к другому концу поврежденного участка и повторяют процедуру поиска. В конечном итоге звуковой сигнал пропадает в ранее обнаруженной точке.

Встречный поиск места аварии– условие необходимое, так как точность определения разрывов обычно составляет примерно 10-15 см. Чем точнее будет обнаружено расположение повреждения, тем меньший объем работ придется выполнять.

Иногда проблемы возникают с нулевым проводом.

В таких случаях во время проверки контактов на индикаторной отвертке наблюдается слабое свечение при соприкосновении с нулевым контактом. Люди, не имеющие опыта устранения неисправностей электросети, трактуют это как «две фазы». При проверке мультимером на контакте может фиксироваться любое напряжение в пределах от 0 до 220 В.

Следует помнить, что при обрыве нуля неисправная розетка может ударить током, поскольку в ней есть фаза. Поиск обрыва нуля производится точно так же, как и поиск повреждения фазного проводника.

Если трассоискателя под руками нет, найти место обрыва можно с помощью радиоприемника. Приемник настраивают на любой канал средневолнового диапазона, в аварийную розетку включают электроприбор небольшой мощности, например, электробритву. Включенный приемник медленно перемещают вдоль следования трассы.

На целостность провода указывают шумы, треск или другие помехи. Над повреждением характер помех меняется либо они исчезают вовсе. Какими ещё приборами можно определить обрыв скрытой проводки, узнайте из этой статьи.

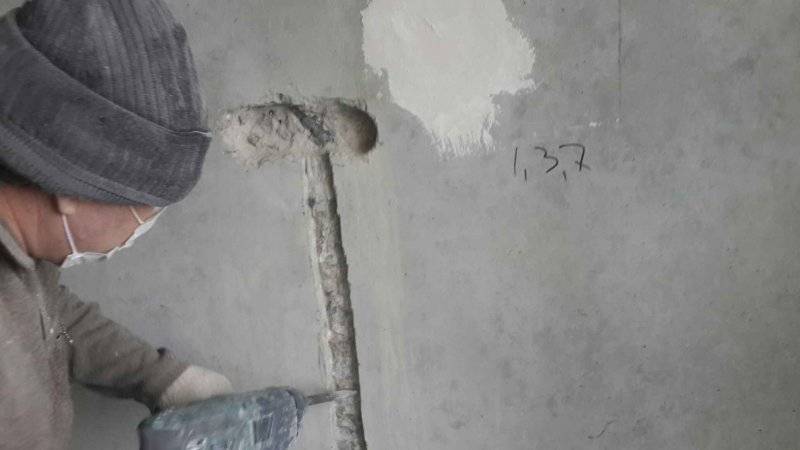

В месте нарушения целостности кабеля штробу вскрывают перфоратором или с помощью молотка.

Способы обнаружения

Изначально, при обрыве скрытой проводки в доме или квартире, нужно проверить, поступает ли напряжение на счетчик. Для этого нужно отключить автоматы в электрощите, и при помощи тестера измерить напряжение на контактах счетчика. Если напряжение отсутствует, то проблему необходимо искать перед счетчиком. Обнаружение напряжения означает, что обрыв скрытой проводки произошел где-то в доме.

Первым делом нужно точно определить, какой проводник поврежден – фаза или ноль. Сделать это достаточно просто при помощи индикаторной отвертки. Электричество должно быть включено. При осмотре выключателей в положении «вкл» под напряжением находятся оба контакта; в положении «выкл» — 1 контакт. В рабочей розетке под напряжением находится только 1 контакт. Если при проверке фаза присутствует, то произошел скрытый обрыв нулевого кабеля.

Практически во всех помещениях электрическая проводка скрыта в стенах. В этих случаях, после обнаружения неисправного кабеля необходимо установить точное расположение проводника в толще штукатурки или бетона. Далеко не у всех есть схема разводки скрытой электросети дома, поэтому необходимо применять специальный искатель, который значительно ускорит и облегчит процесс. Наиболее простым вариантом, который даст результат с высокой точностью, будет покупка современного прибора. Для домашнего пользования подойдут самые простые средства обнаружения.

Кроме этого, можно самостоятельно сделать искатель скрытой проводки. Вариантов достаточно много, ниже представлены способы, которые неоднократно доказывали свою эффективность на практике:

1. наиболее популярный способ, который длительное время находился в арсенале каждого электрика, это применение обычного радиоприемника. Прибор настраивается на частоту 100 кГц и проводится вдоль стены, если приемник начинает издавать шум, значит, в этом месте скрыт провод;
2. можно собрать простейший искатель при помощи транзисторов (один полевой, два биполярных), светодиода и резисторов. При обнаружении скрытой проводки в стене на приборе загорается лампочка;
3. для этих целей подойдет слуховой аппарат старых образцов. На устройстве выставляется режим «телефон», в котором прибор станет чувствительным к электромагнитным колебаниям. Далее процедура аналогична, при обнаружении кабеля появятся шумы;
4. микрофон, подключенный к оборудованию, позволяющему снимать сигнал и воспроизводить, также можно использовать для обнаружения скрытой проводки.

Как спрятать провода от телевизора за мебелью

Владельцу квартиры или дома хочется, чтобы проводов было как можно меньше, точнее, чтобы их было не видно. Для быстрого скрытия кабелей можно купить специальную мебель, в которой уже предусмотрены технологические отверстия для антенного или кабельного провода.

Чаще всего к такой мебели относят тумбы под телевизоры. Они оснащены отверстием, куда легко и быстро убрать все провода. И незаметно подключить их к ближайшей розетке. В этих же тумбах могут быть выдвижные полочки для ТВ приставок, DVD плееров и другого оборудования.

Совет. Расположите тумбу под телевизор максимально близко к розетке. Если такой возможности нет, можно пустить удлинитель под плинтусом и подвести источник питания максимально близко и незаметно.

Поиск обрыва

Итак, все дома по улице и на районе со светом, в распределительном щитке неполадок также не обнаружилось, а значит, проблема наверняка скрыта где-то внутри стен ваших владений. И после того, как с возможными причинами возникновения неисправностей проводки мы с вами разобрались, самое время перейти к главной теме – поиску обрыва провода в стене. Существует несколько актуальных способов осуществления этой непростой задачи, каждый из которых мы с вами рассмотрим чуть более детально, что наверняка пригодится вам в дальнейшем.

Логика

Да, несмотря на то, что выше мы уже предположили отсутствие пользы от логических умозаключений в некоторых сценариях, она всё же остаётся одним из инструментов определения места аварии, к которому многие прибегают прежде всего. В таком случае стоит детально проанализировать все возможные «намёки», происходившие за последнее время. Постарайтесь вспомнить, не мигал ли свет, или, может быть, проблемы с электричеством были у ваших соседей. Если же недавно проводились ремонтные работы, то вам может удастся быстрее локализировать очаг

Обращайте внимание и на запахи, ведь если произошло замыкание, то вполне вероятно, что вы ощутите характерный запах оплавившейся изоляции. Всё это, конечно, не самые точные источники информации, однако и этого может хватить для своевременного нахождения обрыва

Индикаторная отвёртка

Если же произошло так, что ни один из логических выводов не подходит к вашей ситуации и не позволяет определить место аварии, то из подручных средств (по крайней мере тех, что должны быть у хорошего хозяина) может оказаться полезной индикаторная отвёртка. Конечно, её полезность можно оспаривать, но в некоторых случаях она позволяет хотя бы локализировать область поражения провода. Правда, работает это довольно своеобразно, так как проверяя наличие фазы, вы сможете проверить целостность только фазного провода, но не нулевого. И это не единственный недостаток этого способа, так как даже при условии того, что индикатор на отвёртке загорится, это и вовсе может не означать отсутствия проблемы.

Проще говоря, с помощью индикаторной отвёртки вполне возможно определить приблизительный участок обрыва, но эта информация не претендует на стопроцентную достоверность. Да и отсутствие опыта в области электрики может негативно сказаться на процессе поисков. К слову, индикатор указывает повреждённую зону, но она должна располагаться не далее 30 см от места диагностики. Тем не менее, такая отвёртка наверняка есть у многих хозяев, так как её стоимость значительно ниже, чем у специализированных приборов.

Детекторы проводки

Известные как сигнализаторы или трассоискатели, детекторы проводки являются специализированными инструментами для поиска скрытой или открытой проводки, по которой протекает электрический ток, а также металлических конструкций. Естественно, в категории моделей данных устройств выделяют несколько различных типов, однако вам для поиска точного места обрыва провода будет необходим именно ручной вариант. Ведь наверняка вам для подобных поисковых работ не понадобятся сложные и дорогостоящие модели, требующие подключения к портативному компьютеру. Да, несмотря на то, что хороший ручной искатель проводки обойдётся вам в пару-тройку раз дороже встречающихся среди электриков сигнализаторов (являющихся более дешёвыми представителями детекторов проводки), они всё же значительно упростят поиски.

При всём этом данные устройства одновременно решают две задачи, среди которых не только локализация обрыва, но и поиск самой трассы, что крайне практично, особенно, если прокладка проводки в вашем доме или квартире проводилась вопреки принятым стандартам. То есть, если провода проходят не вертикально и горизонтально, то никакие отвёртки и тестеры вам не помогут. Именно поэтому данные устройства считается одними из самых надёжных в данной ситуации, пускай их диапазон цен представляется довольно широким.

Способ 1. Ориентация по плану

Безусловно, если проводка была выполнена согласно существующих требований, без какой-либо “самодеятельности”, то в таком случае не нужно много думать над тем, как найти электрический провод в стене, потому что есть установленные правила, которые строго регламентируют его протяжение. Давайте еще раз вспомним их, чтобы без труда найти нужный нам участок.

1. провода в стене должны быть размещены либо вертикально, либо горизонтально строительных линий;
2. от потолочных плит перекрытия кабель прокладывается на расстоянии приблизительно 150 миллиметров;
3. если планируется размещение кабеля вдоль оконных балок, то необходимо отступить от них не менее 50 миллиметров;
4. расстояние между проводкой и инженерными коммуникациями – примерно 50 миллиметров, если речь идет о водоснабжении и канализации, около 250 миллиметров – для газопроводов и отопления.

Взяв эти нормы за основу, можно найти проводку без особых сложностей. Однако у этого способа есть один существенный минус – он предполагает, что проводка выполнена по всем правилам. Однако как быть если все же уверенности в таком скрупулезном отношении к установленным нормам нет? Приходится выбирать альтернативные способы.

Профессиональные приборы для поиска

Существует множество методик, позволяющих узнать место прокладки кабелей. Они основаны на использовании приборов, способных детектировать провод без прямого контакта. К ним относятся следующие устройства:

• электромагнитный детектор скрытой проводки;
• индикаторная отвертка;
• металлодетектор;
• мультиметр и полевой транзистор;
• комбинированный детектор.

Электромагнитный детектор скрытой проводки

Электромагнитные детекторы — это профессиональные приборы, выпускаемые для обнаружения проводов. Их работа основана на регистрации переменных электромагнитных полей, идущих от проводника. Данный тип прибора требует, чтобы во время поиска по зондируемому кабелю протекал ток в 5-10 ампер. Это соответствует электрической нагрузке в 1-2 кВт.

Детектор для обнаружения проводов

Электромагнитный прибор для поиска проводки обладает хорошей точностью. Но есть один большой недостаток. Он способен обнаружить провод, если по нему протекает ток. Отыскать таким прибором разрыв цепи не удастся. Соответственно дом должен быть под напряжением, а исследуемая линия не иметь обрыва провода. Детектор такого типа отлично подойдет, если кабель в рабочем состоянии, а вам необходимо сделать отверстие в стене без лишних рисков.

Индикаторная отвертка

Самый дешевый метод обнаружения скрытой проводки. Индикатор стоит порядка 20-30 рублей. Он есть у каждого электромонтажника. Электрики используют его для поиска фазы и нуля. Если прикоснуться индикаторной отверткой к кабелю, она засветится. Дорогие модели способны издавать звуковой сигнал. Независимо от цены, прибор указывает на фазный провод, а на ноль — молчит.

Поиск кабеля с помощью индикаторной отвертки

Транзисторные модификации индикаторных отверток способны светиться без прямого контакта с кабелем. Чувствительность позволяет обнаружить фазный провод на расстоянии до 20 мм. Поэтому, если токоведущая жила находится на незначительной глубине, прибор обнаружит ее

Важно, чтобы провод находился под напряжением, а индикатор был транзисторным

Металлодетектор

Этот прибор часто называют металлоискателем. Он применяется для определения наличия металла в толще земли на глубине около одного метра. Если в стенах нет металлической арматуры, ничего не мешает воспользоваться металлоискателем для поиска проводки.

Применение металлодетектора выигрывает перед другими способами поиска. Для обнаружения провода необязательно, чтобы кабель был под напряжением. Прибор разработан для поиска на больших глубинах, поэтому легко способен найти провод в стене на расстояниях 1-5 см. На такой глубине обычно прокладываются кабеля.

Мультиметр и полевой транзистор

Определение скрытой проводки мультиметром подходит радиолюбителям. Чувствительный элемент для поиска придется спаять своими руками. Помимо измерительного прибора пригодится полевой транзистор. Главное, чтобы его затвор обладал низким напряжением открытия и малой входной емкостью. Например, советские элементы серии КП103 или импортные 2SK241. В качестве прибора допустимо использовать и старый стрелочный тестер.

Мультиметр переводится в режим измерения большого сопротивления. Обычно это диапазоны до 200 ком или 2 Мом. Щупы прибора подключаются к переходу сток-исток. Затвор остается висеть в воздухе. Для повышения чувствительности поиска к нему следует припаять кусочек проволоки. Длина и форма отрезка подбираются опытным путем

Во время сборки устройства необходимо соблюдать осторожность. КП103 — не самые дешевые транзисторы

Они легко повреждаются статическим электричеством.

Комбинированный детектор

Комбинированные искатели скрытой проводки — это класс приборов, обладающих несколькими чувствительными элементами. Например, металлоискатель и электромагнитный детектор в одном компактном корпусе. Два типа сенсора, работая одновременно, исключают недостатки и погрешности друг друга.

Комбинированные приборы стоят дороже своих более простых собратьев. Человек, который ищет неисправность сети, может на свое усмотрение включать или выключать тот или иной тип датчика или пользоваться несколькими одновременно. Все зависит от опыта работы с детектором и состояния исследуемой проводки.

Другие способы обнаружения

Кроме приборов для обнаружения скрытой электропроводки есть и другие варианты, как ее найти. Один из них – это нормы проведения монтажа:

• все линии проводятся только вертикально и горизонтально;
• от розеток и включателей провода укладываются вертикально;
• от пола или потолка траса проводится на расстоянии 15 см.

Но, как показывает практика, не везде эти существующие нормы выполняются. Часто встречаются схемы, где был использован принцип, чем короче, тем лучше. Так что провода укладывались вкось и поперек.

Лет 30-40 назад электрики в поисках ответа на вопрос, как определить проводку в стене, пробовали использовать портативный радиоприемник. Его во включенном виде подносили к месту предполагаемого нахождения электропроводки. И если он начинал шуметь, то предположения подтверждались. То есть, таким образом, найденная проводка находилась именно в том месте.

Точно в таком же порядке можно использовать микрофон, подключенный к тому же радиоприемнику или другому принимающему устройству. Микрофоном водили по стене. Как только появлялся шум или треск, значит, под штукатуркой находится кабель под напряжением. У двух этих вариантов один минус – высокая погрешность (до 15 см).

Обнаружение скрытой проводки можно провести обычным компасом. Для поиска проводки необходимо нагрузить участок, к примеру, включить в розетку электрический чайник. Затем пройти компасом по стене. Где его стрелка начнет отклоняться, здесь и лежат провода. Кстати, компас – один из самых точных указателей для скрытой проводки.

Еще один вариант, как узнать, где расположен провод в стене, это использовать слуховой аппарат для слабослышащих в режиме «телефон». С его помощью можно обнаруживать частоту 50 герц. Конечно, прослушивание проводится под нагрузкой.

Домашние мастера предлагают огромный выбор различных самодельных приборов, с помощью которых можно провести поиск обрыва скрытой электрической проводки.

Заключение

Конечно, если иметь под рукой специальные сигнализаторы, то вопрос, как найти прямой электрический провод, если он проложен в стене, не возникнет. Однако очень часто нужно оперативно выяснить источник проблемы, и вот тут могут помочь альтернативные способы, о которых мы рассказали выше

Тем не менее, настойчиво обращаем ваше внимание, что ремонт проводки или внесение изменений в ее расположение – дело квалифицированного электрика, который хорошо обучен технике безопасности. Помните о том, что электричество – это не только благо, но и постоянная смертельная опасность, поэтому благоразумие – единственно верная модель поведения во всех случаях
