Кабель NYM – подробная расшифровка аббревиатуры, конструктивные особенности и технико-эксплуатационные характеристики

Расшифровка

Ассортимент проводниковой и кабельной продукции крайне велик. Поэтому для систематизации применяются специальные маркировки. В случае кабеля NYM расшифровка каждой буквы будет следующей:

N — это знак немецкого стандарта (Normenleitung), свидетельствующий о том, что изделие прошло ряд проверок и по своим параметрам соответствует заявленным характеристикам. В комплекте с силовым кабелем NYM всегда присутствует сертификат соответствия международным стандартам качества.
Y означает, что для изготовления изоляции применяется поливинилхлорид (ПВХ). Особенностью этого материала является влагостойкость и отсутствие реакции с кислотами, спиртами, бензином, различными газами.
М означает наличие защитной оболочки, рассчитанной на небольшие деформации. Что делает электрический кабель NYM подходящим для монтажных работ.

На оболочке может присутствовать надпись VDE. Это аббревиатура Союза немецких электротехников (Verband Deutscher Elektrotechniker). Маркировка VDE информирует о том, что оболочка не поддерживает горение, допустимо применение в пожароопасных помещениях и изделие соответствует всем международным стандартам.

Маркировка электрического кабеля NYM зависит от наличия заземления и может содержать символ J или O. При этом символ O в маркировке может и не указываться, так как он информирует лишь об отсутствии провода, предназначенного для подключения заземления. Символ J свидетельствует о наличии такого проводника, поэтому указывается всегда.

Кабель NYM-J характеризуется наличием жилы защитного заземления желто-зеленого цвета. Наполнение может быть из термоэластопласта, невулканизированной резины или высоконаполненного пластиката. Такая изоляция исключает образование трещин в процессе эксплуатации, повышает гибкость, придает правильную круглую форму.

К маркировке может добавляться приписка ОЖ. Она означает, что используемые жилы однопроволочные, а значит менее гибкие, чем многопроволочные.

Таким образом, завод изготовитель закладывает всю необходимую информацию в название провода NYM, описание которого содержит сведения о свойствах оболочки, количестве жил и сечении.

Например, маркировка NYM-J 3х3,5-0,88 означает, что это стандартный электрокабель с наружной оболочкой из ПВХ, тремя жилами сечением 3,5 мм² на напряжение 0,88 кВ и заземлением.

Виды изоляции медного провода

Изоляционная оболочка проводов из меди, призвана защитить человека от поражения током. Также она предотвращает замыкание между жилами. К сырью существуют определённые требования по необходимой температуре, напряжению, ультрафиолету, механическим характеристикам. Часто используется:

полиэтилен – имеет прекрасные диэлектрические свойства, но не обладает хорошей гибкостью, присущей резине или пластику;
ПВХ – ему свойственна невысокая цена, стойкость к износу, средняя химическая устойчивость. Недостаток: выход вредоносных газов, если сильно нагревается;
карболит – ему присуща термическая стойкость в соединении с необходимой пластичностью;
резина – её отличает хорошая гибкость и устойчивость к минусовым значениям.

Правила прокладки провода NYM

При прокладке необходимо устанавливать силовую линию в месте, куда не попадают солнечные лучи и где критически низкие температуры. Кабель NYM необходимо прокладывать в защищенном от контакта с детьми или животными помещении. При бережном отношении кабель сможет прослужить весь отведенный ему срок.

Вам это будет интересно Особенности термостойких кабелей

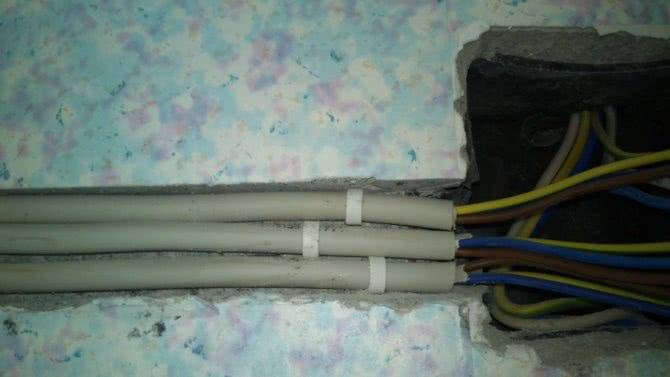

Прокладка в стене

При прокладке в деревянных домах рекомендуется устанавливать защитную гофру, чтобы при пожаре горение не распространилось на постройку. При монтаже в землю необходимо устанавливать кабель-каналы, которые будут защищать изделие от лишней нагрузки.

Цветовая маркировка

Производящийся в России или импортируемый из Европы кабель NYM, если это не подделка, всегда имеет цветовую маркировку изоляции проводников, соответствующую нормам российских ПУЭ (Правил устройства электроустановок).

Цвета их внутренней изоляции могут различаться в зависимости от количества жил.

Одножильный — цвет не регламентируется.
Двужильный типа О — черный и синий.
Трехжильный типа О — черный, коричневый и серый.
Четырехжильный типа О — черный, коричневый, серый, синий.
Трехжильный типа J — черный, синий, желто—зеленый.
Четырехжильный типа J — черный, коричневый, серый и желто—зеленый.
Пятижильный типа J — черный, коричневый, серый, синий и желто—зеленый.

По цветовой маркировке легко можно определить назначение данного конкретного кабеля. Проводник в синей оболочке — всегда ноль в однофазных либо нейтраль в трехфазных сетях. Желто-зеленый — общеизвестное обозначение «земляного» проводника. Все остальные цвета обозначают фазы.

Элементы конструкции кабеля NYM-J:

1. Жила: однопроволочный или многопроволочный медный проводник. 2. Изоляция: поливинилхлоридный (ПВХ) пластикат.

Количество жилNUM-J NUM-O

2	—	Черная , синяя
3	Зелено-желтая, черная, синяя	Черная , синяя, коричневая
4	Зелено-желтая, черная, синяя, коричневая	Черная , синяя, коричневая, черная
5	Зелено-желтая, черная, синяя, коричневая, черная	Черная , синяя, коричневая, черная, черная

3. Внутренние заполнение: невулканизированная резина, высоконаполненный пластикат или термоэластопласт. 4. Наружная оболочка: поливинилхлоридный пластикат серого, черного или белого цвета. У кабеля NYM-J используется внутренние заполнение из невулканизированной резины, высоконаполненного пластиката или термоэластопласта, что: * предотвращает опасность образования трещин при эксплуатации в неблагоприятных условиях, * позволяет легко и удобно “разделывать” кабель при монтаже, * увеличивает гибкость кабеля, * придает кабелю круглую форму.

Область применения кабеля NYM-J:

Применяется для монтажа электропроводки кабельных линий: * В производственных, жилых и общественных зданиях * Возможно применение поверх штукатурки, в ней и под ней * В кирпичной кладке и в бетоне. * На открытом воздухе, вне прямого воздействия солнечных лучей. * Прокладка может осуществляться в трубах, каналах. * Кабели предназначены для эксплуатации в легких условиях, где отсутствуют механические нагрузки. Срок службы кабеля NYM-J — 30 лет. Всего отзывов: 0 — Написать отзыв 0р.

КГ – рассчитан на суровые условия

Пожалуй, лучшим решением для уличного использования является кабель с маркировкой КГ. Он имеет изоляционный слой из резины на основе натурального каучука. Причем такая изоляция используется и снаружи, и для самих жил. Это помогает изделию сохранять высокую гибкость даже при сильном морозе, а также делает его устойчивым к ультрафиолету – оболочка не растрескивается. Выдерживает повышенную влажность воздуха. Он подходит для наружного освещения дач, частных домов, предприятий. Может использоваться на автомойках и производственных участках. Часто является основой для создания удлинителей и питания оборудования.

Разбираемся с маркировкой

К – кабель
Г – гибкий

Он имеет медные жилы – от 1 до 5 штук. Сечение может составлять до 95 кв. мм. Например, маркировка 3×4 обозначает, что кабель трехжильный, а сечение жил составляет 4 кв. мм. Также есть дополнительные буквенные обозначения: т – кабель подходит для тропической зоны и помещений с влажностью воздуха до 98%; н – негорючий с маслостойкой изоляцией; хл – устойчивый к холоду, выдерживает морозы до -60 °С.

Особенности прокладки кабеля

Несмотря на то, что в технической документации утверждается негорючесть NYM-провода, будет ошибочно полагать, что он абсолютно не подвержен возгоранию. Основное условие для соблюдения негорючести – отсутствие пучков и проложенных рядом других кабелей.

К следующей особенности кабеля этой марки можно отнести восприимчивость к ультрафиолетовому диапазону излучения, поэтому его нельзя эксплуатировать на открытом пространстве. С другой стороны, указанный выше ВВГнг имеет идентичные параметры и куда более широкую сферу применения. Он подходит как для внутренних, так и для наружных прокладок. ВВГнг можно смело использовать для ввода электрической линии со столба до дома либо при обустройстве ответвления сразу за СИП-проводом.

Конструктивные особенности

ВВГнг представляет собой силовой кабель с медными жилами. Изоляция жил изготавливается из поливинилхлоридного пластиката. Материал изоляции содержит добавки, благодаря которым он не поддерживает горение. Данный проводник выпускается с количеством жил от 2 до 5. Для удобства монтажа, изоляция жил имеет цветовую маркировку, которая может осуществляться путем полной окраски жильной изоляции, либо цветной полоской. Снаружи кабель покрывается оболочкой из того же ПВХ-пластиката, что и жильная изоляция. Жила может иметь монопроволочную либо многопроволочную конструкцию. Форма поперечного сечения жилы бывает круглой или сегментной.

NYM — это обозначение аналога российского изделия марки ВВГнг, выпускаемого по германскому стандарту VDE 0250. Количество жил варьируется также от 2 до 5. Материал изоляции тот же поливинилхлорид, не поддерживающий горение. Главное конструктивное отличие этого продукта от российского аналога заключается в наличии дополнительного негорючего уплотнения между изоляцией жил и наружной оболочкой кабеля.

Виды кабелей и проводов

Существует большое разнообразие кабелей и проводов, которые используются для передачи данных, электроэнергии и сигналов. Каждый тип кабеля имеет свои особенности, применение и требования к установке.

Вот некоторые из наиболее распространенных видов кабелей и проводов:

Коаксиальный кабель (коаксиал) – используется для передачи высокочастотных сигналов, таких как телевизионные сигналы и сигналы интернета. Он состоит из центрального провода, изолирующего слоя, экранирования и внешней оболочки. Коаксиальный кабель обеспечивает хорошую защиту от помех и имеет низкую потерю сигнала.
Витая пара – используется для передачи данных в компьютерных сетях. Он состоит из нескольких пар проводников, которые заплетены вместе. Витая пара обеспечивает хорошую защиту от помех и имеет высокую скорость передачи данных.
Оптоволоконный кабель – используется для передачи световых сигналов с большой скоростью и на большие расстояния. Он состоит из стеклянного или пластикового волокна, заключенного в защитную оболочку. Оптоволоконный кабель обеспечивает высокую скорость передачи данных и имеет высокую устойчивость к помехам.
Провод питания – используется для подачи электроэнергии. Он состоит из медных проводов, которые обеспечивают электрическую связь между источником питания и потребителем.

Кроме того, существуют различные стандарты и классификации для данных типов кабелей и проводов. Например, Ethernet-кабели классифицируются по их пропускной способности, такой как Cat5e или Cat6. Оптоволоконные кабели классифицируются по их режиму работы, например, одномодовые или многомодовые

При выборе кабеля или провода важно учитывать требования конкретного применения и соответствовать соответствующим стандартам и классификациям

Силовой кабель NYM (НЮМ): описание, применение, характеристики

Вступление

Силовой кабель NYM (НЮМ) предназначен для передачи и распределения электрической энергии на номинальное переменное напряжение 0.66 кВ с частотой до 50 Гц. В настоящее время кабель NYM приобретает все большую популярность и востребованность при проведении электромонтажных работ, так как он отвечает всем требованиям действующих нормативных актов и документов. Кабель NYM обладает пониженными горючестью и газо- дымо -выделением.

Область применения кабеля NYM

Силовой кабель NYM (НЮМ) предназначен для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах и в блоках. Силовой кабель NYM применяется для обеспечения электроснабжения в жилых и общественных зданиях и сооружениях в которых предъявляются повышенные требования к не горючести и малой дымности используемых материалов.

Также кабель NYM применяется для электроснабжения электроустановок, требующих уплотнения кабелей при вводе. Кабели не рекомендуются для прокладки в земле (траншеях). Также есть ограничения по возможности открытой прокладки в связи с тем, что силовой кабель NYM имеет оболочку подверженную воздействию ультрафиолета.

Описание кабеля

токопроводящая жила — медная, круглой формы
изоляция — из поливинилхлоридного пластиката (ПВХ).
скрутка — изолированные жилы одинакового сечения двух-, трех-, четырех- и пятижильных кабелей скручены.
поясная изоляция — из не вулканизированной резиновой смеси, одножильные кабели марки NYM исполняются без поясной изоляции.

оболочка — из ПВХ пластиката.

Силовой кабель NYM(НЮМ)

Характеристики

число жил и сечениекабеля NYM (мм²)	наружный диаметркабеля NYM (мм)	массакабеля NYM (кг/км)
2 x 1,5	8,80	128
2 x 2,5	9,90	169
3 x 1,5	9,20	146
3 x 2,5	10,40	198
3 x 4,0	11,90	273
4 x 1,5	9,90	172
4 x 2,5	11,20	235
5 x 2,5	12,20	280
5 x 4,0	14,80	427
5 x 6,0	16,10	550
5 x 10	19,40	843
5 x 16	23,30	1289
5 x 25	27,70	1924
5 x 35	30,80	2509

Технические и эксплуатационные характеристики кабеля силового NYM(НЮМ)

Рабочее напряжение кабеля NYM	0,66 кВ
Температура эксплуатации кабеля NYM	от -50°С до +50°С
Относительная влажность воздуха (при +35°С)	до 98 %
Кабели могут быть проложены без предварительного подогрева при температуре не ниже	-5°С
Минимально допустимый радиус изгиба кабеля силового NYM	4 диаметра кабеля
Срок службы кабеля NYM	30 лет
Гарантийный срок эксплуатации кабеля силового NYM	5 лет

Конструкция кабеля силового NYM (НЮМ)

Кабель с медной однопроволочной жилой, с изоляцией из ПВХ-пластиката, в оболочке из ПВХ-пластиката, не распространяющего горение, с заполнением из резиновой смеси.Предназначен для промышленного и бытового стационарного монтажа цепей эл. освещения и силового оборудования.

Запрещена прокладка в открытом грунте и заделка кабеля в сырой бетон.Номинальное напряжение – 660 В (СК), 500 В.

1 – токопроводящая жила; 2 – изоляция – ПВХ-пластикат; 3 – заполнение – резиновая смесь; 4 – оболочка – ПВХ-пластикат.

Токопроводящая жила (1) кабеля NYM	медная, круглой формы, 1 и 2 класса по ГОСТ 22483
Изоляция кабеля (2) NYM	из поливинилхлоридного пластика (ПВХ), изолированные жилы имеют сплошную цветовую расцветку в соответствии с цветами, указанными в таблице цветов (см. ниже)
Скрутка кабеля NYM	изолированные жилы одинакового сечения двух-, трех-, четырех- и пятижильных кабелей скручены
Поясная изоляция кабеля NYM (3)	из не вулканизированной резиновой смеси, одножильные кабели марки НЮМ исполняются без поясной изоляции
Оболочка кабеля (4)	из ПВХ пластиката, серого цвета

www.otdelochnik24.ru

Описание технических параметров кабеля КГН

Одним из самых распространённых силовых проводников является кабель КГН. Он является усовершенствованной (маслостойкой и устойчивой к горению) разновидностью популярного проводника КГ. Этот тип кабеля пользуется широкой популярностью у электриков, потому что подходит для подключения электроприборов с высокой мощностью.

У названия КГН достаточно простая и понятная расшифровка: К – кабель, Г – гибкий, а Н – это символ, который обозначает изоляционный слой, изготовленный из негорючей маслостойкой резины. Существует несколько вариантов данного проводника: КГ-ХЛ для холодного климата и КГ-Т – для тропиков.

Сфера применения

Технические параметры кабеля КГН позволяют использовать его в условиях повышенной влажности и даже под водой (в реках, озерах). Изначально данный проводник был разработан для эксплуатации в сфере судостроения. Он широко используется в помещениях с высокой влажностью воздуха и наличием конденсации влаги на стенах и потолке. К числу подобных помещений относятся подвалы и помещения на кораблях.

Кроме того, кабель может использоваться в различных агрессивных средах, например, в шахте для подключения передвижного электрического оборудования. Устойчивость к воздействию дезинфицирующих растворов и смазочных масел позволяет использовать его в сельском хозяйстве. А вот для подземной прокладки рекомендуется применять бронированный медный проводник, например, ВБбШв.

КГН может эксплуатироваться в помещениях с естественной вентиляцией при условии, что кабель не подвергается воздействию атмосферных осадков и солнечных лучей. Прокладка КГН на открытой местности возможна только в том случае, если проводник защищен от солнечного воздействия. Это объясняется тем, что его изоляция разрушается под воздействием ультрафиолетовых лучей.

Конструкция кабеля

Кабель состоит из медных токопроводящих жил в количестве от 1 до 5. Сечение каждой жилы варьируется от 1 до 240 мм. Конструкция проводника выглядит следующим образом:

Жила, изготовленная из меди и обеспечивающая проведение тока. Жила характеризуется многопроволочной структурой и круглой формой. Класс гибкости – 5 (согласно ГОСТ 22483).
Разделительный слой, который не допускает прилипания изоляции к поверхности жилы. Данный слой представляет собой синтетическую пленку марки ПЭТ-Э.
Изоляционный слой. Каждую жилу покрывает изоляция, изготовленная из резины типа РТИ-1 на основе каучуков. Цветовая маркировка изоляционных покрытий жил (фазных, нулевых и заземляющих) выполнена в соответствии с существующими нормами.
Разделительный слой, который предотвращает прилипание внутренней изоляции к внешней оболочке кабеля. В качестве разделительного слоя может использоваться тальк или синтетическая пленка марки ПЭТ-Э.
Внешняя оболочка, произведенная из маслостойкой резины, которая не распространяет горение. Это резина РШН-1, изготовленная на основе полихлоропрена. Данная оболочка придает кабелю повышенные эксплуатационные характеристики. Наличие такое оболочки – основное отличие кабеля КГН от проводника КГ.

Если электрокабель КГН – многожильный, то жилы скручиваются между собой с шагом, которой не превышает 16 диаметров по всей длине изделия.

Основные параметры проводника

Главный вопрос, который интересует потребителей, — каковы технические характеристики кабеля КГН? Итак, данный проводник изготавливается в соответствии с ТУ 16.К73.О5-93 и характеризуется следующими параметрами:

Частота переменного тока составляет 400 Гц.
Переменное номинальное напряжение – 0,66 кВ, а постоянное – 1 кВ.
Минимально допустимый радиус изгиба при прокладке проводника – 8 наружных диаметров.
Рабочая температура стандартного изделия КГН варьируется в пределах от -30 до +50 градусов по Цельсию. Тропический вариант конструкции КГН-Т может эксплуатироваться при температуре от -10 до +55 градусов.
Максимальный допустимый нагрев жил кабеля в процессе работы – не выше +75 градусов.
Прокладку кабеля без предварительного подогрева можно осуществлять при температуре окружающей среды не ниже -15 градусов.

Строительная длина кабеля сечением 35 мм2 – не менее 150 м, сечением 50-120 мм2 – 125 м и больше, сечением от 155 мм2 – не меньше 100 м. Гарантийный срок эксплуатации КГН составляет 6 месяцев с момента начала использования кабельной линии, но при этом не более 1 года с момента производства. Срок службы кабеля составляет 2,5 года со дня изготовления.

Крупнейшими отечественными производителями КГН являются Кольчугинский , а также «Рыбинсккабель», «Камкабель», «Севкабель». Они изготавливают самую надежную и качественную продукцию. Зарубежным аналогом данного проводника считается марка NSSHOU.

normdom.ru

Конструкция кабеля NYM

Говоря про технические характеристики кабеля NYM, хочется отметить его конструкцию. Она получилась не совсем привычном, ведь изготавливается кабель по иностранным стандартам, которые имеют некоторые существенные различия с нашими. Проводник имеет следующую конструкцию:

Количество жил: от одной до пяти, здесь все зависит от сечения.
Изоляция жил стандартная, она выполнена из поливинилхлорида.
Между оболочками и проводами используется негорючая герметизация, которая делает кабель по-настоящему стойким к огню.
Цветовая маркировка проводов таблица соответствует всем стандартам.
Жилы выполнены из меди, в зависимости от сечения они могут быть многопроволочные и однопроволочные.

Вот так выглядит конструкция, она представлена на фото. Как вы могли заметить, сложного ничего нет, но именно это позволяет говорить о надежности этого проводника.

Описание и расшифровка

Провод NYM делают только из меди

Провод НУМ – это кабельное изделие, которое получило широкое распространение в осветительных и бытовых целях, а также стационарно-силовых, где показатели напряжения не более 0,66 кВ на частотах приблизительно 50 Гц.

Установка электротехнического изделия возможна внутри сухих и влажных помещений, во влажной среде и на открытом пространстве, но лишь при строгом соблюдении требуемого уровня защищенности от ультрафиолетового излучения и механического воздействия. Для безопасной эксплуатации используют гофротрубы, металлорукава и кабель-каналы. Не запрещается силовые кабели скрывать под слоями штукатурки или прокладывать поверх нее, в бетоне или кладке из кирпича.

Расшифровка маркировочного обозначения NYM:

N – принадлежность к классификации кабельных изделий Normenleitung, качество соответствует немецким стандартам.
Y – при производстве использовался изоляционный материал – поливинилхлорид или ПВХ-пластик.
M – возможна установка в разных условиях.

На изоляционной поверхности дополнительно должна быть указана маркировка VDE, которая свидетельствует о том, что конкретное изделие изготовлено в соответствии с немецкими отраслевыми стандартами Veiband Deutscher Electrotechniker 0250 и может быть использовано в зонах с повышенным риском возникновения нештатных ситуаций.

Достоинства и недостатки

Среди многих проводников кабель NYM принято считать «золотой серединой». Чтобы лучше понимать его качество, рассмотрим основные достоинства данного изделия:

Повышенная эластичность, удобство монтажа и эксплуатации. Такая гибкость обусловлена наличием внутреннего изоляционного слоя из каучука

Это преимущество очень важно при выполнении любых монтажных работ по обустройству электрической проводки, а также при оборудовании в недоступных или труднодоступных местах. Провод не подвержен влиянию сырости и влаги, поэтому может прокладываться по земле на большие расстояния.
Если говорить о NYM, изготавливаемом по немецким стандартам качества, то перед поступлением на рынок он обязательно проходит многочисленные исследования и испытания

Немцы давно заслужили звание самых надежных и качественных производителей промышленных и других изделий, поэтому здесь не приходится сомневаться в целостности изоляции и соответствии кабеля всем заявленным технико-эксплуатационным свойствам.
Продукт не поддерживает горение, что стало возможным благодаря выбору материала для внутреннего слоя.
Большинство специалистов и электромонтажников рекомендуют использовать изделие для подключения осветительных систем и силовых цепей.
Продолжительный срок эксплуатации, насчитывающий несколько десятилетий.

Наиболее явным недостатком кабеля NYM является его высокая стоимость. Существует множество отечественных аналогов, пусть и с худшими характеристиками, цены на которые в несколько раз ниже.

Какие возникают ошибки при применении NYM кабеля

Провод NYM в основном рекомендуется к монтажным работам в зданиях, при строительстве которых использовались древесина или легковоспламеняющиеся материалы.

Внимание! Необходимо помнить, что провод не распространяет огонь только лишь при индивидуальной прокладке. Если необходимо использовать групповую прокладку, то желательно приобрести изделия других марок, которые имеют назначение для такого вида работ. Если необходимо использовать групповую прокладку, то желательно приобрести изделия других марок, которые имеют назначение для такого вида работ

Если необходимо использовать групповую прокладку, то желательно приобрести изделия других марок, которые имеют назначение для такого вида работ.

Разные сечения

Многие сталкиваются с проблемой прокладки провода в ванне, саунах или парилках. В таких помещениях разрешено устанавливать этот провод. Потому что каучуковый слой плотно прилегает к изоляции провода, тем самым, мешает проникновению влаги во внутрь кабеля. Это единственные проблемы, которые могут возникнуть при использовании изделия.

Проблемы при использовании

Основная проблема кабеля этой марки – невозможность применить групповую прокладку такого кабеля, поскольку при групповой прокладке NYM сразу теряются его огнестойкие качества. Отсюда возникает необходимость упаковывать каждый отдельный кабель в гофру, либо использовать кабельную продукцию другой марки, которая специально предназначена для групповой прокладки.

Но, если вам необходимо проложить только один кабель – то NYM прекрасно подходит для этой цели при ремонтных работах в здании, где имеются деревянные или другие легковоспламеняющиеся поверхности.

Еще довольно распространенная проблема при прокладке кабелей – помещения с повышенной влажностью. Но, если для многих марок кабеля это проблема, то именно NYM прекрасно подходит для таких помещений, поскольку его конструктивные особенности отлично предотвращают попадание какой-либо влаги внутрь кабеля. Описание кабеля NYM и особенности его эксплуатации можно найти в прилагаемой к кабелю документации.

Аналоги

Как мы уже говорили, ближайший отечественный аналог NYM – специально разработанная модификация ВВГ – ВВГнг (так и расшифровывается: ВВГ не горючий). Технические параметры обоих марок кабеля примерно одинаковы, но российский аналог в разы дешевле.

Помимо ВВГнг, можно воспользоваться кабелем КГВВ, которые также являются продуктом отечественного кабельного производства.

Лучшие производители

Здесь приведем краткий рейтинг самых качественных производителей кабеля марки NYM. Из зарубежных заводом это немецкие заводы Helukabel, LappKabel и TKD Kabel. Еще есть французский производитель Nexans, а также турецкий завод DENIZLI CABLE LTD.

Среди российских производителей следует упомянуть Севкабель, Псковкабель и Камкабель.

Каждый из вышеперечисленных заводов успешно прошел всю необходимую сертификацию, поэтому производит действительно качественный, соответствующий стандартам кабель NYM.

Область применения

Кабель NYM может эксплуатироваться в различных климатических зонах, внутри производственных объектов с пониженным или повышенным уровнем влажности, в бытовых и жилых комнатах и даже на открытом воздухе

При наружном монтаже важно исключить прямое попадание ультрафиолетовых лучей солнца

Внутри жилых домов провод применяется в разных случаях: и при открытой, и при скрытой проводке. С его помощью выполняют коммутацию осветительного оборудования, электрических розеток, выключателей и других приспособлений. При обустройстве линии в открытом грунте кабель обязательно следует защитить при помощи гофрированных труб или специальных коробов. При воздушной прокладке NYM усиливается качественными эстакадами. Для любых электрических устройств, на вводе которых должно быть уплотнение, лучше всего использовать именно такой кабель.

Параметры выбора кабеля NYM

Коаксиальный кабель

При выборе и приобретении кабеля обращается внимание на маркировку. При наличии полного обозначения следуют следующим принципам по отбору:

Проверить толщину проводов, ведущих электрический ток, для этого потребуется штангенциркуль либо другой измерительный агрегат;
Желательно проверить качество кабеля, изначально приобретя небольшую часть от требуемой длины;
Покупать кабель, который соответствует целям монтажа. 1.5 мм сечения подойдет для ламп, электрические нагревательные приборы требуют не менее 6 мм.
Желательно приобретать кабель с тремя проводами, одним из которых будет зеленая либо желтая линия, которую выводят на землю.

Технические данные кабеля в зависимости от его типоразмера

Число жил х сечение	Наружный диаметр	Масса шнура г/м	Диаметр жилы	Диаметр изолированного провода
2х1.5	8.5	120	1.35	2.56
2х1.5	9.7	165	1.74	3.15
2х4	11.5	230	2.24	3.84
3х1.5	9	140	1.35	2.56
3х2.5	10.2	190	1.74	3.14

Технические характеристики кабеля НУМ

Начнем с того, что в России выпускают различные модификации этого кабеля. Есть, которые соответствуют немецким стандартам (VDE), есть, изготавливаемые по техническим условиям, и как показывает практика, у каждого завода свое ТУ. Во втором случае наименование может быть разным, здесь и НЮМ, и НУМ, и NUM. В общем, стандарта нет. Поэтому нередко на рынке¸ покупая как будто бы NYM, на самом деле приобретается совершенно другой провод. Во всяком случае, его характеристики могут отличаться от немецкого качества. К примеру, это подтеки компаунда, которым заливается межжильное пространство. Немцы требуют, чтобы этот компаунд был изготовлен из мелонаполненной резины, В ТУ изделиях может быть другой материал, менее прочный и с низким тепловым коэффициентом. Отсюда и подтеки.

Так как мы начали говорить о конструкции, то продолжим. Итак, кабель NUM – это силовой медный проводник. Его жилы могут быть монолитными, если их сечение от 1,5 до 10 мм², и состоящим из большого количества медный проволочек, так сказать многожильным, если сечение кабеля находится в диапазоне от 16 до 35 мм². При этом есть разновидности кабельного изделия с разными маркировками:

NUM-J – это провод, как минимум, с тремя жилами, где один из них обязательно жила заземления, раскрашенная в желто-зеленый цвет.
NUM-O – это кабель с минимум двумя жилами без провода заземления.

Итак, кабель NUM состоит из медных жил, которые изолированы ПВХ пластикатом. Далее идет негорючий слой, он обволакивает все жилы. И последний слой – это общая изоляция из того же поливинилхлорида. Добавим, что все жилы внутри кабеля имеют разное цветовое оформление, что соответствует гостам и правилам удобного монтажа и обслуживания.

Остальные основные технические характеристики:

количество жил: от 2 до 5;
выдерживает напряжение до 0,66 кВт с частотою тока 50 Гц;
это гибкий кабель;
нет необходимости нагревать в процессе монтажа;
укладку можно проводить при температуре не ниже -5С;
температурный режим эксплуатации: -50С +50С;
максимальная температура длительного характера – +70С;
срок эксплуатации 40 лет;
изгиб – четыре диаметра провода;
высокая устойчивость к открытому огню, к тому же провод NUM не распространяет горение.

А вот воздушным способом прокладка возможна, только придется учитывать тот момент, что воздушка подвергается негативному воздействию атмосферных осадков, солнцу и ветру. Поэтому в данном случае придется подбирать кабель по силе тока с небольшим увеличением данного показателя. К примеру, если кабель NUM сечением 1,5 мм² выдерживает при прокладке в помещении ток силою 30 ампер, то на воздухе только 24 ампера.

Еще раз напомним, что немецкий стандарт VDE очень отличается от заводских технических условий, поэтому технические характеристики кабелей, изготавливаемых по ТУ, будут сильно отличаться от изготовленных по стандарту. Особенно это касается безопасности эксплуатации. К примеру, если у кабеля НУМ, изготовленного по немецким требованиям, есть небольшие повреждения, то его можно использовать. А вот изготовленные по ТУ даже с незначительными дефектами лучше не применять. Кстати, на немецких проводах обязательно наносится маркировка, где есть «VDE» и «NUM». Если этого на кабеле не обнаружено, значит, это продукция российских производителей.

Обзор технических характеристик и производителей NYM кабеля
