Рекомендации по эксплуатации и уходу за кабелем NYM
Для обеспечения длительного срока службы и надежности работы кабеля NYM, рекомендуется соблюдать следующие правила эксплуатации:
- Кабель NYM необходимо укладывать в специальные кабельные каналы или трубы, обеспечивающие надежную защиту от внешних воздействий и механических повреждений. Кабель следует укладывать так, чтобы избежать излома, пережатия или повреждения изоляции.
- При монтаже кабеля NYM следует избегать его перекручивания и изгибания под острыми углами, чтобы не повредить жилы и изоляцию.
- Рекомендуется использовать специальные защитные гофрированные трубы и металлические гофры для дополнительной защиты кабеля от механических повреждений, особенно при прокладке во влажных или агрессивных средах.
- При прокладке кабеля NYM на большие расстояния, следует устанавливать опорные и разгрузочные элементы, чтобы избежать натяжения кабеля и его повреждения.
- При подключении кабеля к электрической сети, необходимо убедиться в правильности соединений и заземлении. При подключении необходимо соблюдать все требования и нормы электробезопасности.
- Во время эксплуатации кабеля NYM рекомендуется регулярно осматривать его на наличие видимых повреждений, трещин, износа или других дефектов. Если такие повреждения обнаружены, необходимо немедленно заменить кабель.
Уход за кабелем NYM:
- Рекомендуется регулярно очищать кабель от пыли, грязи и других загрязнений. Для этого можно использовать мягкую тряпку или щетку.
- Не рекомендуется применять абразивные средства или растворители для очистки кабеля, так как они могут повредить изоляцию.
- При хранении кабеля NYM следует избегать его перегибания и перекручивания. Рекомендуется хранить кабель в сухом месте при температуре от -40°C до +70°C.
Соблюдение этих рекомендаций поможет обеспечить надежную работу и продлить срок службы кабеля NYM.
Преимущества и недостатки
В сравнении с другими вариантами кабельно-проводниковой продукции, представленной на отечественном рынке, кабель NYM обладает рядом весомых преимуществ:
- Не боится воздействия влаги – в сравнении с отечественными моделями с виниловой изоляцией, NYM в гораздо меньшей степени подвержен впитыванию влаги. За счет чего NYM может прокладываться и во влажных помещениях (подвалах, колодцах, шахтах и т.д.) без дополнительных приспособлений.
- Гибкость – легко изменяет геометрическую форму и может прокладываться в самых труднодоступных местах, совершать повороты и т.д. Такое свойство обеспечивается за счет промежуточного слоя.
- Не поддерживает горения – за счет состава промежуточного слоя изоляция не горит, а только оплавляется при воздействии пламени или искрения. Это свойство позволяет использовать NYM в помещениях с повышенной пожарной опасностью.
- Имеет большое разнообразие вариантов исполнения, как по количеству жил, так и по их сечению, за счет чего один такой кабель может обеспечивать полноценное электроснабжение в цепях с различным количеством фаз, проводов и на любую нагрузку.
Следует отметить, что немаловажным фактором во всех преимуществах кабеля NYM является соблюдение производителями международного стандарта. Который обеспечивает более высокое качество продукции по всем параметрам.
Но, помимо вышеперечисленных преимуществ NYM имеет и некоторые недостатки. Во-первых, высокое качество всех кабелей марки NYM обуславливает и их более высокую стоимость, в сравнении с отечественными аналогами, к примеру, тем же ВВГнг. Во-вторых, NYM не рекомендуется устанавливать на участках, где на него могут воздействовать солнечные лучи. Так как от солнца его изоляция утрачивает свои характеристики, и кабель куда быстрее выходит со строя.
Основные характеристики
Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.
Конструктивные особенности
Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.
Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.
Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:
- моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
- изоляция из ПВХ, не поддерживающего горение;
- скрутка из двух-пяти жил;
- заполнение в виде негорючего поливинилхлоридного пластиката;
- ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
- двухжильные кабели выпускаются с проводниками одинакового сечения;
- если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).
Вес
Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.
В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:
Поперечное сечение
Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.
Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».
Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.
Технические и эксплуатационные показатели
Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.
Из остальных эксплуатационных параметров выделим следующие:
- эксплуатационный срок – до 30 лет;
- максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
- максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
- максимальная температура при аварийном режиме – до +80 гр. Цельсия.
Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:
| Номинальное сечение, кв. мм | Сопротивление одной жилы, Ом/км |
| 1,5 | 12,1 |
| 2,5 | 7,41 |
| 4 | 4,61 |
| 6 | 3,08 |
| 10 | 1,83 |
| 16 | 1,15 |
| 25 | 0,77 |
| 35 | 0,524 |
| 50 | 0,387 |
Длительно допустимый ток
Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).
Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.
| Сечение жилы, кв. мм | Длительно допустимый ток, А | ||
| одна жила | две жилы | три жилы | |
| 1,5 | 24 | 21 | 19 |
| 2,5 | 33 | 28 | 26 |
| 4 | 44 | 37 | 34 |
| 6 | 56 | 49 | 45 |
| 10 | 76 | 66 | 61 |
| 16 | 101 | 87 | 81 |
| 25 | 134 | 115 | 107 |
| 35 | 208 | 177 | 165 |
Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.
Силовой кабель NYM (НЮМ): описание, применение, характеристики
Вступление
Силовой кабель NYM (НЮМ) предназначен для передачи и распределения электрической энергии на номинальное переменное напряжение 0.66 кВ с частотой до 50 Гц. В настоящее время кабель NYM приобретает все большую популярность и востребованность при проведении электромонтажных работ, так как он отвечает всем требованиям действующих нормативных актов и документов. Кабель NYM обладает пониженными горючестью и газо- дымо -выделением.
Область применения кабеля NYM
Силовой кабель NYM (НЮМ) предназначен для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах и в блоках. Силовой кабель NYM применяется для обеспечения электроснабжения в жилых и общественных зданиях и сооружениях в которых предъявляются повышенные требования к не горючести и малой дымности используемых материалов.
Также кабель NYM применяется для электроснабжения электроустановок, требующих уплотнения кабелей при вводе. Кабели не рекомендуются для прокладки в земле (траншеях). Также есть ограничения по возможности открытой прокладки в связи с тем, что силовой кабель NYM имеет оболочку подверженную воздействию ультрафиолета.
Описание кабеля
- токопроводящая жила — медная, круглой формы
- изоляция — из поливинилхлоридного пластиката (ПВХ).
- скрутка — изолированные жилы одинакового сечения двух-, трех-, четырех- и пятижильных кабелей скручены.
- поясная изоляция — из не вулканизированной резиновой смеси, одножильные кабели марки NYM исполняются без поясной изоляции.
оболочка — из ПВХ пластиката.
Силовой кабель NYM(НЮМ)
Характеристики
| число жил и сечениекабеля NYM (мм²) | наружный диаметркабеля NYM (мм) | массакабеля NYM (кг/км) |
| 2 x 1,5 | 8,80 | 128 |
| 2 x 2,5 | 9,90 | 169 |
| 3 x 1,5 | 9,20 | 146 |
| 3 x 2,5 | 10,40 | 198 |
| 3 x 4,0 | 11,90 | 273 |
| 4 x 1,5 | 9,90 | 172 |
| 4 x 2,5 | 11,20 | 235 |
| 5 x 2,5 | 12,20 | 280 |
| 5 x 4,0 | 14,80 | 427 |
| 5 x 6,0 | 16,10 | 550 |
| 5 x 10 | 19,40 | 843 |
| 5 x 16 | 23,30 | 1289 |
| 5 x 25 | 27,70 | 1924 |
| 5 x 35 | 30,80 | 2509 |
Технические и эксплуатационные характеристики кабеля силового NYM(НЮМ)
| Рабочее напряжение кабеля NYM | 0,66 кВ |
| Температура эксплуатации кабеля NYM | от -50°С до +50°С |
| Относительная влажность воздуха (при +35°С) | до 98 % |
| Кабели могут быть проложены без предварительного подогрева при температуре не ниже | -5°С |
| Минимально допустимый радиус изгиба кабеля силового NYM | 4 диаметра кабеля |
| Срок службы кабеля NYM | 30 лет |
| Гарантийный срок эксплуатации кабеля силового NYM | 5 лет |

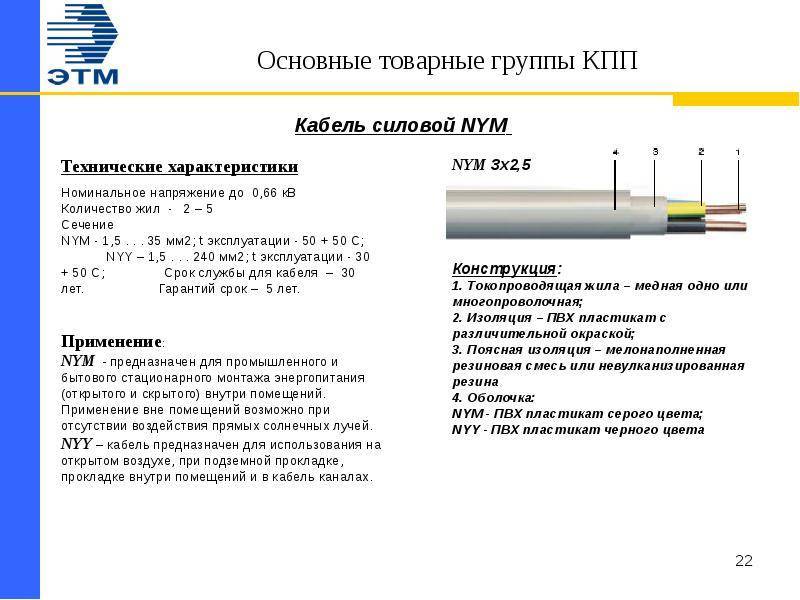

Конструкция кабеля силового NYM (НЮМ)
Кабель с медной однопроволочной жилой, с изоляцией из ПВХ-пластиката, в оболочке из ПВХ-пластиката, не распространяющего горение, с заполнением из резиновой смеси.Предназначен для промышленного и бытового стационарного монтажа цепей эл. освещения и силового оборудования.
Запрещена прокладка в открытом грунте и заделка кабеля в сырой бетон.Номинальное напряжение – 660 В (СК), 500 В.
1 – токопроводящая жила; 2 – изоляция – ПВХ-пластикат; 3 – заполнение – резиновая смесь; 4 – оболочка – ПВХ-пластикат.
| Токопроводящая жила (1) кабеля NYM | медная, круглой формы, 1 и 2 класса по ГОСТ 22483 |
| Изоляция кабеля (2) NYM | из поливинилхлоридного пластика (ПВХ), изолированные жилы имеют сплошную цветовую расцветку в соответствии с цветами, указанными в таблице цветов (см. ниже) |
| Скрутка кабеля NYM | изолированные жилы одинакового сечения двух-, трех-, четырех- и пятижильных кабелей скручены |
| Поясная изоляция кабеля NYM (3) | из не вулканизированной резиновой смеси, одножильные кабели марки НЮМ исполняются без поясной изоляции |
| Оболочка кабеля (4) | из ПВХ пластиката, серого цвета |
www.otdelochnik24.ru
Лучший кабель для проводки в квартире. NYM и ВВГнг-LS — отличия, характеристики.
На сегодняшний день существует огромный выбор кабельной продукции и разобраться досконально в их обозначениях и названиях без специальной литературы могут даже не все электрики. Первый вопрос, который встает перед потребителем решившим сделать ремонт электропроводки у себя дома – а какой кабель мне выбрать?
Рассмотрим только те виды кабеля, которые чаще всего нужно использовать при монтаже и замене электропроводки внутри квартиры или дома. Найти их в строительных магазинах не составляет большого труда.
Однако при покупке вы должны точно знать, что означают их буквы в сокращении, когда нужно применять ту или иную марку, и можно ли заменить один кабель другим, если какого-то из видов не оказалось в продаже.
Первый самый распространенный и наиболее правильный вариант кабеля – это ВВГнг и его разновидность ВВГнг-LS. Кабель из себя представляет следующую конструкцию:
Бывает одножильным и многожильным. При этом жила однопроволочная до сечения 25мм2. Чаще всего имеет плоскую форму, что бывает очень удобным, при закладывании его в узкую штробу в вертикальном положении.
Да и в пластиковых кабельных каналах удобно укладывать провод именно такой формы. При этом не забывайте, что в кабельном канале после укладки должно оставаться еще 40% свободного места.
Прежде всего, расшифруем все буквы в аббревиатуре. Нередко многие задаются вопросом, что же они обозначают? означает, что изоляция сделана из полиВинилхлоридного материала оболочка кабеля также выполнена из полиВинилхлоридной изоляции кабель Голый, без какого-либо защитного бронированного покрова Чтобы просто запомнить, электрики между собой его называют:
Некоторые марки после ВВГ имеют в названии дополнительные буковки:
расшифровывается как ”плоский” обозначает что кабель не горючий, хотя более правильно будет “не поддерживающий горение” кабель не горючий даже при прокладке в пучках
Негорючий, по причине применения специальной изоляции, не поддерживающей горение, как основной жилы, так и внешней оболочки. При коротком замыкании такая изоляция обволакивает жилы и не дает им гореть.
Многие ошибочно рассказывают о добавлении меловой смеси в изоляцию жил данного кабеля, якобы для снижения горючести. Никакого мела там нет.
В саму изоляцию добавляют только краситель, иначе качественного изделия не получить.
Единственно для чего может быть использована мелонаполненная смесь – исключительно для разделения изоляции от оболочки.
Для этого жилы в процессе производства предварительно обваливают в меловой ванне. Кроме этого такая технология помогает не слипаться жилам внутри оболочки.
Помните, что свойство не гореть для кабеля, это только часть задачи. Нужно чтобы огонь затухал и не распространялись опасные продукты горения, а для этого необходимо вытеснить кислород из этой самой зоны. В ПВХ оболочке ВВГнг-LS есть хлор и другие добавки, которые и выполняют эту функцию.
Именно из-за этого, марку ВВГнг-LS в первую очередь и рекомендуют для монтажа проводки внутри дома, офиса, квартиры. это сокращение от Low Smoke, то есть низкое дымо- и газовыделение
Все технические данные наиболее применяемых сечений кабеля ВВГнг-LS, таких как номинальный ток, вес, сопротивление представлены в таблицах ниже:
Один немаловажный совет – даже если у вас в доме еще нет заземляющего провода и система TN-C, а не TN-C-S, все равно всегда покупайте только трехжильный кабель.
Таким образом, вам не придется заново переделывать все проводку при изменении системы заземления. Ну а в крайнем случае, третья жила всегда будет оставаться резервной, если на фазной или нулевой жиле случится обрыв.
Часто задаются вопросом, а можно использовать простой ВВГнг, без индекса LS? Правила, которые за последние годы существенно поменялись говорят, что для прокладки внутри жилых помещений, простой ВВГнг запрещен.
Такую марку можно использовать только снаружи здания. Смотри ГОСТ 31565-2012 – скачать.
Объясняется это тем, что он хоть и не горит, зато под воздействием пламени выделяет огромное количество токсичных веществ. А ведь именно из-за продуктов горения, а не от огня и погибает при пожарах большинство людей.
Следующая марка пригодная для монтажа проводки внутри помещений – кабель NYM. Это обозначение международное и пришло к нам из Германии.
Буква N (Normenleitung) означает соответствие немецкому стандарту VDE – союз немецких электриков. Y (Isolierung der Adem aus Polyvinylchlorid) – материал изоляции жил поливинилхлорид, также как и у ВВГ.
M (Mantelleitung) – монтажный кабель c защитной оболочкой для прокладки внутри зданий и сооружений
domikelectrica.ru
Кабель силовой установочный NYY
Применение кабеля NYY:
Кабель силовой установочный NYY в оболочке, не содержащей свинца, не поддерживает горения (DIN VDE 0482-265-1 и 265-2-1). Силовой и контрольный, сигнальный, распределительный, соединительный, установочный кабель. Для использования в электростанциях, промышленных сооружениях, распределительных сетях, неподвижных установках, вне, внутри помещения, под землей, в бетоне и воде. Устойчив к случайным попаданиям (например, брызгам) масел и топлива.
Напряжение Uo/U:
0.6/1 кB
Тестовое напряжение:
4 кВ
Строение кабеля NYY:
- Медная жила, круглая/секторная, многопроволочная/моножила
- ПВХ изоляция жил
- Внутренняя оболочка
- ПВХ внешняя оболочка, цвет — черный
Цвета жил:
NYY-J — с желто-зеленой защитной жилойNYY-O — без защитной жилы
- 1 жила: NYY-O черная, NYY-J желто-зеленая
- 2 жилы: NYY-O черная, синяя
- 3 жилы: NYY-O: черная, синяя, коричневая; NYM-J: желто-зеленая, черная, синяя
- 4 жилы: NYY-O: черная, синяя, коричневая, черная; NYM-J: желто-зеленая, черная, синяя, коричневая
- 5 жил: NYY-J: желто-зеленая, черная, синяя, коричневая, черная
- 7 и более жил: NYM-O: черные, с белой нумерацией; NYM-J: черные, с белой нумерацией, одна жила желто-зеленая
Конфигурация проводников:
согласно VDE 0295
- RE — круглая моножила
- RM — круглый, многопроволочный
- SM — секторный, многопроволочный
Производитель кабеля NYY:
Pirelli
Основные технические характеристики кабеля NYY:
- Диапазон рабочих температур — от -40°С до +70°С;
- Максимальная температура при коротком замыкании не дольше 5 сек. (<= 300 кв. мм);
- Максимальная температура при коротком замыкании не дольше 5 сек. (> 300 кв. мм);
- Не поддерживающий горения (DIN VDE 0482-265-1 и 265-2-1);
- Оболочка не содержит свинца;
- Минимальный радиус изгиба примерно 4хD кабеля;
- Устойчив к воздействию УФ лучей;
- Минимальная температура монтажа -5°С;
- Использование в бетоне, в кабельных каналах, под землей, в трубах, в быту, на открытом воздухе, в воде.
| Количество жил и их сечение | Тип проводника | Толщина изоляции | Толщина оболочки | Внешний диаметр | Сопротивление при 20 °С | Сопротивление при 70 °С | Индуктивность | Допустимая токовая нагрузка в земле | Допустимая токовая нагрузка на воздухе | Общий вес |
| n x кв.мм | мм | мм | мм | Ω/км | Ω/км | mH/км | А | А | кг/км | |
| 1×4 | RE | 1,0 | 1,8 | 9 | 4,61 | 5,52 | 0,459 | 50 | 36 | 120 |
| 1×6 | RE | 1,0 | 1,8 | 9 | 3,08 | 3,69 | 0,431 | 62 | 46 | 155 |
| 1×10 | RE | 1,0 | 1,8 | 10 | 1,83 | 2,19 | 0,399 | 82 | 62 | 190 |
| 1×16 | RM | 1,0 | 1,8 | 11 | 1,15 | 1,38 | 0,371 | 105 | 83 | 260 |
| 1×25 | RM | 1,2 | 1,8 | 13 | 0,727 | 0,870 | 0,35 | 136 | 111 | 360 |
| 1×35 | RM | 1,2 | 1,8 | 14,0 | 0,524 | 0,627 | 0,333 | 163 | 136 | 490 |
| 1×50 | RM | 1,4 | 1,8 | 16,0 | 0,387 | 0,463 | 0,325 | 193 | 166 | 650 |
| 1×70 | RM | 1,4 | 1,8 | 17,0 | 0,268 | 0,321 | 0,309 | 237 | 210 | 860 |
| 1×95 | RM | 1,6 | 1,8 | 19,0 | 0,193 | 0,232 | 0,302 | 284 | 259 | 1150 |
| 1×120 | RM | 1,6 | 1,8 | 21,0 | 0,153 | 0,184 | 0,294 | 323 | 301 | 1400 |
| 1×150 | RM | 1,8 | 1,8 | 23,0 | 0,124 | 0,150 | 0,290 | 363 | 345 | 1700 |
| 1×185 | RM | 2,0 | 1,8 | 25,0 | 0,0991 | 0,121 | 0,287 | 411 | 389 | 2100 |
| 1×240 | RM | 2,2 | 1,8 | 27,0 | 0,0754 | 0,0930 | 0,281 | 477 | 475 | 2650 |
| 1×300 | RM | 2,4 | 1,9 | 30 | 0,0601 | 0,0754 | 0,279 | 537 | 545 | 3300 |
| 1×400 | RM | 2,6 | 2 | 34 | 0,047 | 0,0607 | 0,275 | 612 | 636 | 4200 |
| 1×500 | RM | 2,8 | 2,1 | 38 | 0,0366 | 0,0495 | 0,272 | 689 | 730 | 5300 |
| 2×1,5 | RE | 0,8 | 1,8 | 12 | 12,1 | 14,5 | 0,343 | 32 | 20 | 210 |
| 2×2,5 | RE | 0,8 | 1,8 | 12 | 7,41 | 8,87 | 0,317 | 42 | 27 | 250 |
| 2×4 | RE | 1,0 | 1,8 | 15 | 4,61 | 5,52 | 0,316 | 54 | 37 | 360 |
| 2×6 | RE | 1,0 | 1,8 | 15 | 3,08 | 3,69 | 0,298 | 68 | 48 | 400 |
| 2×10 | RE | 1,0 | 1,8 | 17 | 1,83 | 2,19 | 0,278 | 90 | 66 | 560 |
| 2×16 | RE | 1,0 | 1,8 | 19 | 1,15 | 1,38 | 0,262 | 116 | 89 | 750 |
| 2×25 | RM | 1,2 | 1,8 | 24 | 0,727 | 0,870 | 0,257 | 150 | 118 | 1150 |
| 3×1,5 | RE | 0,8 | 1,8 | 12 | 12,1 | 14,5 | 0,343 | 25 | 18 | 230 |
| 3×2,5 | RE | 0,8 | 1,8 | 13 | 7,41 | 8,87 | 0,317 | 34 | 24 | 280 |
| 3×4 | RE | 1,0 | 1,8 | 16 | 4,61 | 5,52 | 0,316 | 44 | 32 | 410 |
| 3×6 | RE | 1,0 | 1,8 | 16 | 3,08 | 3,69 | 0,298 | 55 | 41 | 460 |
| 3×10 | RE | 1,0 | 1,8 | 18 | 1,83 | 2,19 | 0,278 | 75 | 56 | 660 |
| 3×16 | RE | 1,0 | 1,8 | 20 | 1,15 | 1,38 | 0,262 | 98 | 74 | 900 |
| 3×25 | RM | 1,2 | 1,8 | 19,2 | 0,727 | 0,870 | 0,257 | 128 | 100 | 1350 |
| 3×35 | SM | 1,2 | 1,8 | 22,2 | 0,524 | 0,627 | 0,248 | 155 | 122 | 1350 |
| 3×50 | SM | 1,4 | 1,8 | 26,0 | 0,387 | 0,463 | 0,247 | 184 | 149 | 1800 |
| 3×70 | SM | 1,4 | 2,0 | 30,0 | 0,268 | 0,321 | 0,238 | 225 | 188 | 2450 |
| 3×95 | SM | 1,6 | 2,1 | 34,0 | 0,193 | 0,232 | 0,238 | 271 | 232 | 3350 |
| 3×120 | SM | 1,6 | 2,2 | 36,0 | 0,153 | 0,184 | 0,233 | 309 | 268 | 4100 |
| 3×150 | SM | 1,8 | 2,3 | 40,0 | 0,124 | 0,150 | 0,233 | 348 | 308 | 5000 |
| 3×185 | SM | 2,0 | 2,5 | 45,0 | 0,0991 | 0,121 | 0,233 | 394 | 354 | 6250 |
| 3×240 | SM | 2,2 | 2,7 | 51,0 | 0,0754 | 0,0930 | 0,231 | 458 | 419 | 8050 |
| 3×25/16 | RM/RE | 1,2/1,0 | 1,8 | 26,0 | 0,727/1,150 | 0,870 | 0,274 | 128 | 100 | 1500 |
| 3×35/16 | SM/RE | 1,2/1,0 | 1,8 | 26,0 | 0,524/1,150 | 0,627 | 0,261 | 155 | 122 | 1750 |
| 3×50/25 | SM/RM | 1,4/1,2 | 1,9 | 31,0 | 0,387/0,727 | 0,463 | 0,263 | 184 | 149 | 2450 |
| 3×70/35 | SM | 1,4/1,2 | 2,0 | 32,0 | 0,268/0,524 | 0,321 | 0,254 | 225 | 188 | 2900 |
| 3×95/50 | SM | 1,6/1,4 | 2,1 | 37,0 | 0,193/0,387 | 0,232 | 0,253 | 271 | 232 | 3900 |
Прокладка кабеля
Возможна его и наружная прокладка в каналах и лотках из кирпича, бетона, железобетона и даже в земляной траншее. В случае прокладки в траншее, по одну сторону от траншеи должна ложится мелкая фракция вынимаемого грунта, по другую крупная и асфальт.
В траншее засыпаются не вынутым грунтом, а песком. Под кабелями на дне траншеи необходимо предусмотреть специальную подушку из мелкого песка высотой не менее 10 см. Если он прокладывается в сложных местах (имеются корни деревьев, крупные предметы в земле, повышенная периодическая нагрузка от часто проходящего автотранспорта, пересечения с коммутационными другими трассами газопровода, теплоснабжения, водоснабжения и т.п.), тогда его необходимо «одеть» в пластиковую трубу и использовать её как защитный шланг или для этой цели пластиковый гофр виде своеобразного футляра.
Засыпать земляную траншею надо с трамбовкой грунта и по всей длине кабельной трассы необходимо предусмотреть небольшой холмик для возможного его проседания. При воздушной прокладке по улице его прикрепляют к несущему тросу, который протягивается между опорами или от одного строения к следующему.
Расшифровка
Ассортимент проводниковой и кабельной продукции крайне велик. Поэтому для систематизации применяются специальные маркировки. В случае кабеля NYM расшифровка каждой буквы будет следующей:
- N — это знак немецкого стандарта (Normenleitung), свидетельствующий о том, что изделие прошло ряд проверок и по своим параметрам соответствует заявленным характеристикам. В комплекте с силовым кабелем NYM всегда присутствует сертификат соответствия международным стандартам качества.
- Y означает, что для изготовления изоляции применяется поливинилхлорид (ПВХ). Особенностью этого материала является влагостойкость и отсутствие реакции с кислотами, спиртами, бензином, различными газами.
- М означает наличие защитной оболочки, рассчитанной на небольшие деформации. Что делает электрический кабель NYM подходящим для монтажных работ.
На оболочке может присутствовать надпись VDE. Это аббревиатура Союза немецких электротехников (Verband Deutscher Elektrotechniker). Маркировка VDE информирует о том, что оболочка не поддерживает горение, допустимо применение в пожароопасных помещениях и изделие соответствует всем международным стандартам.
Маркировка электрического кабеля NYM зависит от наличия заземления и может содержать символ J или O. При этом символ O в маркировке может и не указываться, так как он информирует лишь об отсутствии провода, предназначенного для подключения заземления. Символ J свидетельствует о наличии такого проводника, поэтому указывается всегда.
Кабель NYM-J характеризуется наличием жилы защитного заземления желто-зеленого цвета. Наполнение может быть из термоэластопласта, невулканизированной резины или высоконаполненного пластиката. Такая изоляция исключает образование трещин в процессе эксплуатации, повышает гибкость, придает правильную круглую форму.
К маркировке может добавляться приписка ОЖ. Она означает, что используемые жилы однопроволочные, а значит менее гибкие, чем многопроволочные.
Таким образом, завод изготовитель закладывает всю необходимую информацию в название провода NYM, описание которого содержит сведения о свойствах оболочки, количестве жил и сечении.
Например, маркировка NYM-J 3х3,5-0,88 означает, что это стандартный электрокабель с наружной оболочкой из ПВХ, тремя жилами сечением 3,5 мм² на напряжение 0,88 кВ и заземлением.
Применение
NYM — кабель, описание которого указывает, что он предназначен для одиночной стационарной прокладки только внутри помещений. Прокладка в пучке без дополнительной защиты не допускается. Также не допускается использовать кабель этой марки для непосредственного подключения электроприборов, в удлинителях. Способы прокладки регламентируются рекомендациями производителя и нормативными документами по электро- и пожарной безопасности. Кабель допускает прокладку в полостях и каналах стеновых панелей, в штробах стен в слое штукатурки, в электротехнических трубах и коробах. Бытует мнение, что кабели NYM допускается прокладывать открыто по деревянным стенам, но это не так. Правила устройства электроустановок чётко указывают на возможность открытой прокладки только в трубах либо коробах, а скрыто внутри деревянных стен – в металлических трубах любого провода, включая NYM. Кабель, фото которого размещено ниже, смонтирован правильно.
Какие возникают ошибки при применении NYM кабеля
Провод NYM в основном рекомендуется к монтажным работам в зданиях, при строительстве которых использовались древесина или легковоспламеняющиеся материалы.
Внимание! Необходимо помнить, что провод не распространяет огонь только лишь при индивидуальной прокладке. Если необходимо использовать групповую прокладку, то желательно приобрести изделия других марок, которые имеют назначение для такого вида работ. Если необходимо использовать групповую прокладку, то желательно приобрести изделия других марок, которые имеют назначение для такого вида работ
Если необходимо использовать групповую прокладку, то желательно приобрести изделия других марок, которые имеют назначение для такого вида работ.
Разные сечения
Многие сталкиваются с проблемой прокладки провода в ванне, саунах или парилках. В таких помещениях разрешено устанавливать этот провод. Потому что каучуковый слой плотно прилегает к изоляции провода, тем самым, мешает проникновению влаги во внутрь кабеля. Это единственные проблемы, которые могут возникнуть при использовании изделия.
Проблемы при использовании
Основная проблема кабеля этой марки – невозможность применить групповую прокладку такого кабеля, поскольку при групповой прокладке NYM сразу теряются его огнестойкие качества. Отсюда возникает необходимость упаковывать каждый отдельный кабель в гофру, либо использовать кабельную продукцию другой марки, которая специально предназначена для групповой прокладки.
Но, если вам необходимо проложить только один кабель – то NYM прекрасно подходит для этой цели при ремонтных работах в здании, где имеются деревянные или другие легковоспламеняющиеся поверхности.
Еще довольно распространенная проблема при прокладке кабелей – помещения с повышенной влажностью. Но, если для многих марок кабеля это проблема, то именно NYM прекрасно подходит для таких помещений, поскольку его конструктивные особенности отлично предотвращают попадание какой-либо влаги внутрь кабеля. Описание кабеля NYM и особенности его эксплуатации можно найти в прилагаемой к кабелю документации.
Аналоги
Как мы уже говорили, ближайший отечественный аналог NYM – специально разработанная модификация ВВГ – ВВГнг (так и расшифровывается: ВВГ не горючий). Технические параметры обоих марок кабеля примерно одинаковы, но российский аналог в разы дешевле.
Помимо ВВГнг, можно воспользоваться кабелем КГВВ, которые также являются продуктом отечественного кабельного производства.
Лучшие производители
Здесь приведем краткий рейтинг самых качественных производителей кабеля марки NYM. Из зарубежных заводом это немецкие заводы Helukabel, LappKabel и TKD Kabel. Еще есть французский производитель Nexans, а также турецкий завод DENIZLI CABLE LTD.
Среди российских производителей следует упомянуть Севкабель, Псковкабель и Камкабель.
Каждый из вышеперечисленных заводов успешно прошел всю необходимую сертификацию, поэтому производит действительно качественный, соответствующий стандартам кабель NYM.
Кабели NYM и NUM: в чем разница?
Высокие технические характеристики делают кабель NYM востребованным при стационарной прокладке электроцепей с частотой 50 Гц и напряжением 660 В. Его рекомендуют многие профессиональные электромонтажники, так как изделия соответствуют строгому немецкому стандарту, нормам технологических актов и документации, регламентирующей проведение работ по электроразводке. Медный кабель почти не выделяет дым при воздействии открытого огня.
Производство NYM осуществляется по стандарту VDE 088253 и VDE 0250 часть 204. Это немецкие нормы, с которыми работает союз электротехников. Среди отечественных компаний данных технических требований придерживается только «СевКабель». «Псковский кабельный и другие предприятия пользуются российскими ТУ, выпуская на рынок клон – кабель марки НУМ (NUM). Из-за этого изделия имеют весомые отличия по толщине изоляции, параметрам безопасности и другим характеристикам.
Разница между кабельной продукцией NYM и NUM заключается, в первую очередь, в возможностях и эффективности применения. Последняя имеет менее надежную изоляцию и обмотку, а также более низкое качество меди. При этом она полностью соответствует отечественным стандартам и выпускается на государственных предприятиях, поэтому реализуется на рынке на легальных основаниях. При отсутствии средств на покупку оригинального кабеля NYM (его цена варьируется в зависимости от страны-производителя, так как есть разница в таможенных пошлинах), можно обойтись его отечественным аналогом НЮМ. Главное – проверить наличие сертификации и приобрести товар от надежного производителя.
Чтобы не сомневаться, какой кабель лучше выбрать, нужно проанализировать условия прокладки. Если во время монтажа есть риск незначительных повреждений, стоит отдать предпочтение NYM. Когда таких опасений нет, можно использовать дешевый российский клон NUM, имеющий схожие характеристики, но более низкие параметры безопасности.
Конструкция и преимущества применения кабеля NYM
К элементам конструкции силового кабеля NYM относятся:
- медные моно- или мультипроволочные скрученные жилы (2-5 шт.),
- негорючая ПВХ изоляция общепринятой расцветки (см. статью «Маркировка провода для домашней электросети. Цвет проводов»),
- промежуточная экструдированная слой-оболочка, которая расположена поверх жил и заполняет промежутки между ними, изготовлена из невулканизированной, так называемой мелонаполненной резины с высоким кислородным индексом и придает проводу круглую форму,
- наружная защитная оболочка выполнена из самозатухающего ПВХ-пластиката.
Среди главных преимуществ силового кабеля NYM следует отметить:
· высокую эластичность, которая упрощает монтаж изделия, особенно при прокладке на большие расстояния или в труднодоступных местах,
· особую конструкцию промежуточной оболочки. Она выполняет функцию герметизации проводника и облегчает процедуру разделки,
· негорючий материал изолятора и оболочки обеспечивает локализацию возгорания, в т.ч. при одиночной укладке,
· высокое качество, которое проявляется в четком соответствии жильного сечения и толщины изолятора паспортным данным,
· огромное множество позитивных отзывов от профессионалов-электромонтажников. Они настоятельно рекомендуют применять эту марку в разрешенных проектной документацией случаях.
Производители кабеля NYM
Ну и последнее, о чем хотелось бы рассказать – какой производитель NYM лучше выбрать. Из зарубежных заводов изготовителей, лидерами являются Helukabel, Lapp Kabel и TKD Kabel (Германия). Также высоким качеством обладает продукция от производителей DENIZLI CABLE LTD (Турция) и Nexans (Франция).
Из отечественных производителей кабеля NYM можно посоветовать такие заводы, как Севкабель, Камкабель и Псковкабель, чья продукция прошла все сертификаты соответствия и отвечает всем стандартам ТУ и ГОСТ.
Обращаем Ваше внимание на то, что за последние годы на рынке электротехнической продукции все больше стали появляться подделки. В Вашем случае настоятельно советуем обходить стороной продукцию с маркировкой «NUM» и «HUM», как на фото ниже!
Вот и все, что хотелось рассказать Вам о технических характеристиках кабеля NYM. Изучив маркировку проводника, область применения и назначение, теперь Вы можете точно решить, покупать ли такой вариант изделия для собственных электромонтажных работ!
https://youtube.com/watch?v=FIzZ2rZ8AaI
- https://rusenergetics.ru/provoda-i-kabeli/nym
- https://www.asutpp.ru/kabel-nym.html
- https://ProFazu.ru/provodka/cable-wire/kabel-nym.html
- https://YaElectrik.ru/elektroprovodka/kabel-nym
- https://cable.ru/cable/group-nym_description.php
- https://OFaze.ru/elektrosnabzhenie/kabel-nym
- https://samelectrik.ru/obzor-xarakteristik-i-luchshix-proizvoditelej-kabelya-nym.html
Кабель NYM – подробная расшифровка аббревиатуры, конструктивные особенности и технико-эксплуатационные характеристики
Провод ШВВП: технические характеристики, расшифровка, конструкция, применение
Кабель ВВГ: технические характеристики
Расшифровка маркировки, области применения и монтаж кабеля ВВГ ПНГ (А)
Провод ПВС – расшифровка, характеристики и область применения
Источник
