Кабель из сшитого полиэтилена - отличия, все характеристики, сечения, оболочка

Инструменты для разделки

Кабель с изоляцией из СПЭ – это достаточно сложная конструкция, где используется несколько слоев каркаса и изоляционных прослоек. Чтобы разделать такой кабель для соединения или подключения, необходимы специальные инструменты для разделки кабеля из сшитого полиэтилена. Таких инструментов на рынке огромное разнообразие. Но специалисты свое предпочтение отдают так называемым съемникам.

Необходимо отметить, что силовой кабель данного типа – это многослойная конструкция, как уже было сказано выше. Поэтому к его разделке надо отнестись со всей ответственностью. Для этого придется использовать два разных съемника: один для внешней изоляции, другой для полупроводниковой изоляции, которая облегает саму жилу. Все эти инструменты имеют съемные лезвия, что облегчает процесс разделки, плюс возможность устанавливать глубину врезания ножа в тело изоляционного слоя.

В настоящее время рынок предлагает комплекты для разделки, где кроме двух съемников присутствуют кромкорез, используемый для подрезки фаски жилы, и нож для обработки концов кабеля.

АПВПу ПВПу

Число и сечение жилы/экрана	Наружн. диаметр кабеля, мм	Расчетная масса кабеля, кг/км	Число и сечение жилы/экрана	Наружн. диаметр кабеля, мм	Расчетная масса кабеля, кг/км
1 х 50 / 16	29,8	800,40	1 х 50 / 16	29,8	1107,30
1 х 50 / 25	29,9	886,70	1 х 50 / 25	29,9	1193,60
1 х 70 / 16	31,3	896,81	1 х 70 / 16	31,3	1326,61
1 х 70 / 25	31,4	983,12	1 х 70 / 25	31,4	1412,92
1 х 95 / 16	32,9	1009,72	1 х 95 / 16	32,9	1592,92
1 х 95 / 25	33,0	1096,02	1 х 95 / 25	33,0	1679,22
1 х 120 / 16	34,4	1116,60	1 х 120 / 16	34,4	1853,30
1 х 120 / 25	34,5	1202,91	1 х 120 / 25	34,5	1939,61
1 х 150 / 25	36,0	1326,20	1 х 150 / 25	36,0	2247,00
1 х 150 / 35	36,0	1424,71	1 х 150 / 35	36,0	2345,51
1 х 185 / 25	37,6	1464,84	1 х 185 / 25	37,6	2600,54
1 х 185 / 35	37,6	1563,35	1 х 185 / 35	37,6	2699,05
1 х 240 / 25	39,8	1674,91	1 х 240 / 25	39,8	3148,21
1 х 240 / 35	39,8	1773,42	1 х 240 / 35	39,8	3246,72
1 х 300 / 25	41,9	1896,13	1 х 300 / 25	41,9	3737,83
1 х 300 / 35	41,9	1994,64	1 х 300 / 35	41,9	3836,34
1 х 400 / 35	45,3	2350,95	1 х 400 / 35	45,3	4806,55
1 х 500 / 35	48,5	2727,70	1 х 500 / 35	48,5	5797,20
1 х 630 / 35	51,7	3168,76	1 х 630 / 35	51,7	7036,36
1 х 800 / 35	55,5	3731,90	1 х 800 / 35	55,5	8643,10

Длительно допустимые токовые нагрузки

сечение жилы, мм2	АПвП, АПвПу, АПвПГ, АпвПуГ АПвП2Г, АПвПу2Г, АПвВ, АпвВнг-LS	ПвП, ПвПу, ПвПГ, ПвПуГ ПвП2Г, ПвПу2Г, ПвВ, ПвВнг-LS
Расположение в плоскости
прокладка в земле	прокладка на воздухе	прокладка в земле	прокладка на воздухе
50	175	225	230	290
70	215	280	280	360
95	260	340	335	435
120	295	390	380	500
150	330	440	430	560
185	375	505	485	635
240	440	595	560	745
300	495	680	640	845
400	570	770	730	940
500	650	865	830	1050
630	750	1045	940	1160
800	820	1195	1030	1340
Расположение треугольником
50	170	185	220	245
70	210	235	270	300
95	250	285	320	370
120	280	330	360	425
150	320	370	410	475
185	360	425	460	545
240	415	505	530	645
300	475	580	600	740
400	540	675	680	845
500	610	780	750	955
630	680	910	830	1115
800	735	1050	920	1270

При прокладке в плоскости токи рассчитаны при расстоянии между кабелями «в свету», равном диаметру кабелей. При прокладке в земле токи рассчитаны при глубине прокладки 0,7 метров и удельном термическом сопротивлении почвы 1,2 °С м/Вт.

Допустимые токи даны для температуры окружающей среды 15°С при прокладке в земле и 25°С при прокладке в воздухе. При других расчетных температурах окружающей среды необходимо применять следующие поправочные коэффициенты:

Монтажные провода

Для установки и подключения электро установок к источникам тока нашли применение монтажные провода разного конструктивного исполнения. В качестве токопроводящих жил таких модификаций проводников выступает луженая медная проволока разного сечения. Такая конструкция позволяет выполнять соединение пайкой с использованием низкотемпературных припоев.

Монтажные провода и кабели их назначение:

Подключения внутридомового электрооборудования.
Соединение схем питания действующего оборудования в системах ЖКХ.
Подключение бытового и промышленного электрооборудования.
Энергетические, теплоснабжающие и водоснабжающие предприятия.

Провода бывают одно и многожильные, обладают хорошей гибкостью и усиленной защитой от возможных деформирующих факторов, в том числе на разрыв и разрез. Изоляционный состав — стеклянные, капроновые нити и триацетатная лента. Допустимая температура наружного воздуха от — 40 С до +100 С.

Провод оснащен поливинилхлоридной/полиэтиленовой изоляционным покрытием со вспомогательной защитной капроновой оболочкой, что делает продукцию устойчивой к влажной среде, техническим маслам и плесени. Для увеличения надежности — медный проводок усиливают луженой стальной проволокой.

Обратите внимание! Наиболее популярный монтажный провод РКГМ — токопровод многопроволочная медь, от 0.80 до 100.0 мм2. Изоляционный состав — резина кремнийорганическая, оболочка — стекловолокно, обработанная термоустойчивой эмалью. Допустимые области применения — электросети до 660 В, при наружной температуре от −30 до +120 C

Допустимые области применения — электросети до 660 В, при наружной температуре от −30 до +120 C.

Сетевые кабели

Бумажная маслопропитанная изоляция

Чтобы провод сгибался без повреждения изоляции, бумажную ленту наматывают на жилу с перекрытием 20—30%, чтобы она прилегала к жиле и предыдущему слою с зазором. Зазоры между витками в соседних лентах не должны совпадать, иначе ухудшатся электрические характеристики. Бумага для изоляции делается из сульфатной целлюлозы и пропитывается жидким диэлектриком — маслоканифольным составом.

Силовой кабель с бумажной изоляцией жил

Бывают кабели для прокладки на вертикальных и крутонаклонных трассах. Их бумажную изоляцию пропитывают нетекучим составом с добавлением церезина. Церезин — воскообразное вещество, образующее с кабельным маслом однородную смесь.

Правила прокладки электрических кабелей внутри зданий

Существует два основных способа прокладки кабелей электрической сети внутри зданий — открытый и скрытый. Первый способ предполагает расположение электропроводки по поверхности стен и/или потолков внутри здания, а также в лотках, кабельростах и пр. Нормативы прокладки электрического кабеля открытого типа предполагают использование различного рода монтажных элементов или комплектующих, таких как струны, плинтусы, кронштейны, тросы, коробы, металлические/пластиковые рукава, трубы и прочая арматура. Открытая проводка, в свою очередь, может являться стационарной или подвижной (нестационарной).

Основные нормативы прокладки электрических кабелей в жилой зоне и промышленных объектах (открытая электропроводка):

• Кабельные линии, рассчитанные на напряжение от 42 В должны прокладываться на высоте в 2–2,5 м над уровнем пола. Высота не нормируется, если прокладка кабеля осуществляется в коробах, рукавах и др. конструкциях со степенью защиты от IP20. • Если кабель пересекает трубопровод, его прокладывают на расстоянии от 50 мм (в свету) или 100 мм (трубопроводы для транспортировки легковоспламеняемых газов или жидкостей). При этом если расстояние менее 250 мм, кабели должны иметь дополнительную защиту от механических повреждений. Также электропроводку полагается защищать от высоких температур, если она проходит рядом с системой отопления или горячего водоснабжения. • В местах перехода кабеля через стены и перекрытия (из одного помещения в другое, вывод кабеля наружу или ввод в помещение извне) требуется выполнять вставку из труб. • Короба, рукава или иные конструктивные элементы монтируются таким образом, чтобы в них не могла скапливаться влага. Если в помещениях имеют место выделения паров, газов или пыли, оказывающих на оболочку кабеля отрицательное влияние, то используемые короба, трубы и пр. элементы для прокладки должны быть герметичными, а места их стыка — уплотнены.

Согласно нормативным документам по прокладке электрического кабеля «скрытой» именуется электропроводка, проложенная непосредственно внутри конструктивных элементов здания — стены, потолки, перекрытия, полы. В данном случае кабель также может быть уложен в трубы, рукава, коробы или др. монтажные элементы, проложенные через пустоты в перекрытиях или в бороздах, создаваемых во время или в любой момент после строительства здания.

Нормативы прокладки электрического кабеля таким способом монтажа требуют соблюдения тех же правил, что предъявляются к открытой проводке. Имеются и дополнительные требования. Во-первых, при прокладке в коробах или прочих монтажных элементах должны предъявляться те же требования, что и при открытой прокладке. Во-вторых, прокладку скрытой проводки запрещается производить в вентиляционных шахтах и каналах (допускается при условии прокладки кабелей в стальных трубах).

Емкость кабеля

Номинальное сечение жилы, мм2	емкость 1 км кабеля, (мкФ)
50	0,23
70	0,26
95	0,29
120	0,31
150	0,34
185	0,37
240	0,41
300	0,45
400	0,50
500	0,55
630	0,61
800	0,68

Прокладка и испытание кабелей

Прокладка кабелей должна осуществляться в соответствии с проектом производства работ и инструкцией ОАО «Камкабель» № ИМ СК – 20 – 03 ( «Прокладка силовых кабелей на напряжение 10 кВ с изоляцией из сшитого полиэтилена»);
Прокладка кабелей должна выполняться специализированной монтажной организацией, имеющей соответствующее оборудование, приспособления, инструмент, материалы и квалифицированных специалистов;
Кабели могут прокладываться в земле (траншее), в кабельных помещениях (туннели, галереи, эстакады), в блоках (трубах), в производственных помещениях (в кабельных каналах, по стенам). Способ прокладки кабелей выбирается на стадии проектирования кабельной линии;
При прокладке кабелей с ПЭ оболочкой на воздухе в кабельных сооружениях и производственных помещениях проектом должно быть предусмотрено нанесение огнезащитных покрытий на оболочку;
Кабели прокладываются без ограничения разности уровней;
Тяжение кабелей во время прокладки должно производиться при помощи проволочного кабельного чулка, закрепляемого на оболочке или за токопроводящую жилу при помощи клинового захвата.

Допустимые усилия тяжения не должны превышать:

50 Н/мм2 (5 кГс/мм2) – для кабелей с медной жилой;

30 Н/мм2 (3 кГс/мм2) – для кабелей с алюминиевой жилой.

сечение жилы, мм2	50	70	95	120	150	185	240	300	400	500	630	800
усилия тяжения, кН
алюминиевая жила	1,50	2,10	2,85	3,60	4,50	5,55	7,20	9,00	12,00	15,00	18,90	24,00
медная жила	2,50	3,50	4,75	6,00	7,50	9,25	12,00	15,00	20,00	25,00	31,50	40,00

Минимальный радиус изгиба кабелей при прокладке должен быть не менее 15 D_H, где D_H – наружный диаметр кабеля. При монтаже с помощью специального шаблона допускается минимальный радиус изгиба 7,5 D_H;
Кабельные металлические конструкции должны быть заземлены в соответствии с ПУЭ и СНиП 3.05.06 – 85;
При прокладке кабельной линии кабели трех фаз должны прокладываться параллельно и располагаться треугольником или в одной плоскости;
Скрепление кабелей трех фаз в треугольник должно осуществляться лентами, стяжками, хомутами или скобами. Шаг скрепления, тип, конструкция и материал креплений определяется при проектировании кабельной линии;
При параллельной прокладке кабелей в плоскости (в земле и в воздухе) расстояние по горизонтали в свету между кабелями отдельной цепи должно быть не менее размера наружного диаметра кабеля;
Кабели могут быть проложены без предварительного подогрева при температуре окружающей среды: не ниже -20°С – марки с ПЭ оболочкой: АПвП, ПвП, АПвПу, ПвПу, АПвПг, ПвПг, АПвПуг, ПвПуг, АПвП2г, ПвП2г, АПвПу2г, ПвПу2г;
Не ниже -15°С – марки с ПВХ оболочкой: АПвВ, ПвВ, АпвВнг-LS, ПвВнг-LS.

При температурах от минус 15 °С до минус 40 °С (для кабелей с ПВХ – оболочкой), и от минус 20 °С до минус 40 °С (для кабелей с ПЭ – оболочкой) прокладка кабеля допускается только после предварительного прогрева кабеля.

Испытание кабелей после прокладки и монтажа

После прокладки и монтажа кабелей рекомендуется проводить испытания кабельной линии постоянным напряжением 60 кВ или переменным напряжением 30 кВ частотой 0,1 – 400 Гц в течение 15 минут. Допускается испытание переменным напряжением 10 кВ частотой 50 Гц в течение 24 часов.

Нормы намоток кабелей на барабаны

номинальное сечение жилы, мм2	максимальная длина кабеля на барабане, м
деревянный барабан № 18 (диаметр 1800 мм)	деревянный барабан № 22 (диаметр 2200 мм)	металлический барабан № 22 (диаметр 2200 мм)
50	950	1900	2450
70	850	1700	2200
95	800	1500	2000
120	700	1400	1800
150	650	1250	1650
185	600	1150	1500
240	550	1050	1350
300	450	950	1200
400	400	800	1050
500	350	700	900
630	300	600	800
800	250	500	700

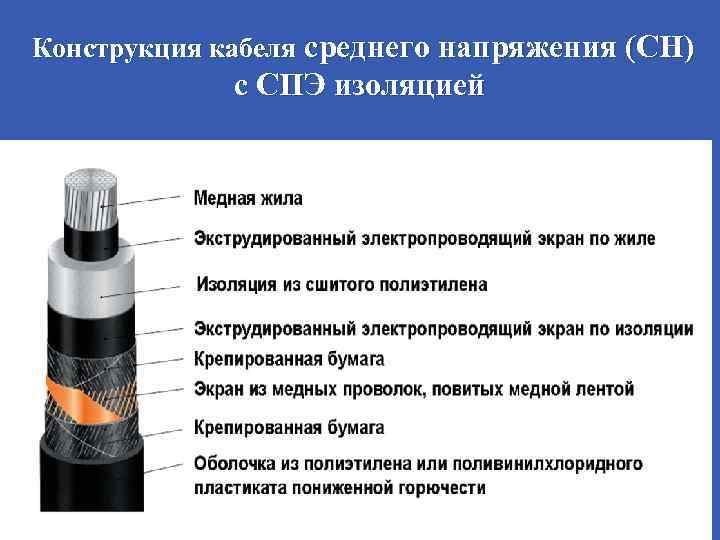

Конструкция

В середине расположена токоведущая жила из алюминия или меди.

Поверх нее нанесен токопроводящий слой, который состоит из того же самого сшитого полиэтилена, но в него включены специальные добавки, основная часть из которых — это сажа.

Сажа добавлена для того, чтобы получить полупроводящий слой, выполняющий функцию выравнивания электромагнитного поля.

Без него, на отдельных жилах напряженность может быть увеличена до 30% по сравнению с остальными. А это способно вызвать частичные разряды между изоляцией и жилой.

Далее идет основная изоляция. Ее толщина зависит от напряжения.

Поверх основной изоляции также накладывается полупроводящий слой. Сажи в нем до 40%.

После идут различные защитные материалы:

подложка

Она может быть выполнена из кабельной бумаги или из нетканого материала с полупроводящими свойствами

экран из медных проволок

в противоположную сторону наложения проволок, на экран накручивается лента медной фольги

Ее функция обеспечить контакт между проволоками, для того чтобы распределить равномерно ток протекающий по ним.

еще один защитный слой из кабельной бумаги или ленты нетканого материала

Он удерживает экран в плотно намотанном состоянии.

поверх всего этого накладывается оболочка из защитного полиэтилена

Здесь уже применяется обычный полиэтилен со свойствами светостабилизации и хорошей механической прочности.

В другой конструкции кабеля АПвПуг-10 две новые буквы обозначают:

усиленная оболочка

Она по свойствам такая же как и обычная, но большей толщины.

Кабеля с усиленной оболочкой прокладываются по сложным трассам, в трубах и там, где имеется большее количество пересечений с другими кабелями, водопроводами или иными инженерными сооружениями.

наличие под экраном герметизирующего слоя

Этот слой препятствует распространению воды вдоль кабеля при повреждении внешней оболочки. По своим свойствам эта водоблокирующая лента напоминает детский памперс.

То есть, при попадании воды во внутрь кабеля, эта лента разбухает и препятствует дальнейшему распространению влаги.

В отличие от изделий с бумажной изоляцией, здесь не возможна ситуация, когда кабель буквально всасывает в себя влагу на протяженности нескольких десятков метров.

Если в названии присутствует индекс “2г”, то это означает двойную герметизацию. Одна водоблокирующая лента обеспечивает продольную герметизацию, а внешний слой, выполненный из алюмополимерной ленты – поперечную.

Причем этот защитный слой, может полностью защитить кабель от незначительных трещин на внешней изоляции.

Трехфазные кабеля АПвПуг-10 фактически представляют из себя собранные воедино однофазные модели в общей защитной оболочке.

При этом многим электрическим характеристикам такие кабеля соответствуют обыкновенным видам с бумажно-пропитанной изоляцией.

Главное их отличие и достоинство заключается в том, что даже при повреждении внешних покровов и попадании воды на основную изоляцию (экран, подложки), кабель спокойно будет продолжать работать.

В отличии от обычных КЛ, где внешний дефект в итоге очень быстро сказывается на самих жилах.

Изоляция жил из сшитого полиэтилена не гигроскопична и поэтому обеспечит нормальную работу электроустановки. Фактически зафиксированное время работы кабеля СПЭ, с поврежденной и разрушенной внешней защитной оболочкой, на реальном объекте — порядка 5 лет.

Разница и сравненение кабеля с СПЭ изоляцией 6-35кв и кабеля с бумажной изоляцией:

Основные технические характеристики для высоковольтных кабелей из сшитого полиэтилена (сечение, толщина изоляции, вес, номинальный ток):

6-10кв20кв35кв110кв220кв

Дополнительные характеристики (токи КЗ, сопротивление, емкость, вместимость барабанов):

Допустимые токи КЗ для КЛ 6-10-35квПоправочные коэффицентыСопротивление жил кабеляЕмкость кабеляЗначение тока утечкиИндуктивное сопротивление жилВместимость кабельных барабанов

Таблица соответствия диаметров проводов и их площадь сечения

Проводить расчеты в магазине или на рынке не всегда хочется или есть возможность. Чтобы не тратить время на расчеты или не ошибиться, можно воспользоваться таблицей соответствия диаметров и сечений проводов, в которой есть наиболее распространенные (нормативные) размеры. Ее можно переписать, распечатать и захватить с собой.

Диаметр проводника	Сечение проводника
0,8 мм	0,5 мм2
0,98 мм	0,75 мм2
1,13 мм	1 мм2
1,38 мм	1,5 мм2
1,6 мм	2,0 мм2
1,78 мм	2,5 мм2
2,26 мм	4,0 мм2
2,76 мм	6,0 мм2
3,57 мм	10,0 мм2
4,51 мм	16,0 мм2
5,64 мм	25,0 мм2

Как работать с этой таблицей? Как правило, на кабелях есть маркировка или бирка, на которой указаны его параметры. Там указывается маркировка кабеля, количество жил и их сечение. Например, ВВНГ 2х4. Нас интересуют параметры жилы а это цифры, которые стоят после знака «х». В данном случае заявлено, что есть два проводника, имеющих поперечное сечение 4 мм2. Вот и будем проверять, соответствует ли эта информация действительности.

Как работать с таблицей

Чтобы проверить, проводите измерение диаметра любым из описанных методов, после сверяетесь с таблицей. В ней указано, что при таком сечении в четыре квадратных миллиметра, размер провода должен быть 2,26 мм. Если измерения у вас такие же или очень близкие (погрешность измерений существует, так как приборы неидеальные), все нормально, можно данный кабель покупать.

Заявленные размеры далеко не всегда соответствуют реальным

Но намного чаще фактический диаметр проводников значительно меньше заявленного. Тогда у вас два пути: искать провод другого производителя или взять большего сечения. За него, конечно, придется переплатить, но первый вариант потребует достаточно большого промежутка времени, да и не факт, что вам удастся найти соответствующий ГОСТу кабель.

Второй вариант потребует больше денег, так как цена существенно зависит от заявленного сечения. Хотя, не факт — хороший кабель, сделанный по всем нормам, может стоит еще дороже. Это и понятно — расходы меди, а, часто, и на изоляцию, при соблюдении технологии и стандартов — значительно больше. Потому производители и хитрят, уменьшая диаметр проводов — чтобы снизить цену. Но такая экономия может обернуться бедой. Так что обязательно проводите измерения перед покупкой. Даже и проверенных поставщиков.

И еще: осмотрите и пощупайте изоляцию. Она должна быть толстой, сплошной, иметь одинаковую толщину. Если кроме изменения диаметра еще и с изоляцией проблемы — ищите кабель другого производителя. Вообще, желательно найти продукцию, отвечающую требованиям ГОСТа, а не сделанную по ТУ. В этом случае есть надежда на то, что кабель или провод буде служить долго и без проблем

Сегодня это сделать непросто, но если вы разводите проводку в доме или подключаете электричество от столба, качество очень важно. Потому, стоит, наверное, поискать

Укладка греющего кабеля

«Теплый» провод внутри трубы проталкивают благодаря специальной термоусадочной муфте. Однако при наличии вентилей или другого запорного оборудования нагревательный элемент прокладывать внутри трубы нельзя, иначе это непременно приведет к его поломке. Такую работу следует доверять лишь профессиональным электрикам.

Снаружи все проще — нужно всего лишь обмотать трубу. Есть два основных способа — линейный и круговой. Линейный способ предполагает прокладку провода параллельно трубе и максимально плотно к ней. Круговой метод крепления подразумевает обмотку равномерными витками с определенным шагом (5-6 см). Иногда обмотку производят спиральным способом (например, на крыше).

Кабель надежно закрепляют алюминиевым скотчем, монтажной лентой или стяжками. Если нужно, дополнительно прокладывают теплоизоляцию. Укладка проводится без сильного натяжения. Пластиковый скотч строго запрещен при подобных работах, поскольку неустойчив к высоким температурам.

Для водостоков и крыш устройство нагревательной системы монтируют вдоль периметра кровли, в желобах и трубах водостока, закрепляют с помощью зажимов, подвешивают на тросы. Если крыша имеет сложное устройство с большим количеством желобов, выбирается древовидная схема прокладки. Разветвленные отрезки могут соединяться в 3-4 узла.

Все работы должны проводиться в благоприятных условиях, когда сухо и тепло. Если монтаж осуществляется зимой или в ненастье, лучше делать все в закрытом помещении, где температура воздуха будет не ниже -5 градусов. При более низких температурах есть риск повреждения устройства. Также запрещается подключать к сети неразмотанный провод.

Одной из гарантий работы системы является приобретение качественного материала. Поэтому перед покупкой не следует забывать об изучении технических характеристик саморегулирующего греющего кабеля, а также о проверке наличия необходимых сертификатов.

Кабель СПЭ с ПВХ оболочкой

Марки кабеля ПвВ и АПвВ – это изделия с внешней оболочкой из поливинилхлоридного пластиката. Она применяется для прокладки в пожароопасных помещениях и там, где выставляются дополнительные условия по пожарной безопасности.

У них в аббревиатуре появляется дополнительная маркировка:

Нг
не поддерживающий горения

Некоторые переводят как ”не горючий”, но это не совсем верно. Он горит при воздействии прямого огня. Однако стоит огонь убрать, и поддерживать горение далее он не будет.

Такие кабеля в основном прокладываются внутри помещений. Для прокладки их в земле необходимо, чтобы влажность грунта не превышала 14%.

индекс Ls
с оболочкой пониженного дымовыделения

Например АПвВнг(В) – Ls 10.

Буква ”В” в скобках – кабель для эксплуатации в пожароопасных помещениях. Буква ”А” – во взрывоопасных. Иногда для огнезащитного барьера используется стеклолента.

Кабель АПвВнг(А) – Ls FRHF 10.

FR – огнестойкий

HF – без галогенный

Самый опасный галоген в кабелях это хлор. При горении вышеуказанная марка кабеля выделяет минимум дыма, горит только внутри пламени и не распространяет при пожаре вредных веществ.

Пример обозначения

Круглая многопроволочная уплотнённая токопроводящая жила материал: АПвП, АПвПг, АПвП2г, АПвПу, АПвПуг, АПвПу2г, АПвВ, АПвВнг-LS — алюминий (А),

ПвП, ПвПг, ПвП2г, ПвПу, ПвПуг, ПвПу2г, ПвВ, ПвВнг-LS — медь,

сечение: от 50 до 800 кв.мм.;

2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена;

3. Изоляция из сшитого полиэтилена (Пв);

4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена;

5. Разделительный слой:

– из ленты полупроводящей крепированной бумаги;

– для кабелей с индексом «г» и «2г» из полупроводящей водоблокирующей ленты;

6. Экран из медных проволок, скреплённых медной лентой*:

– сечением не менее 16 кв. мм для кабелей с сечением жилы 50-120 кв. мм,

– сечением не менее 25 кв. мм для кабелей с сечением жилы 150-300 кв. мм,

– сечением не менее 35 кв. мм для кабелей с сечением жилы 400 кв. мм и более;

7. Разделительный слой:

– из двух лент крепированной бумаги или прорезиненной ткани или полимерной ленты;

– для кабелей с индексом «г» из двух лент крепированной бумаги или водоблокирующей ленты;

– для кабелей с индексом «2г» из водоблокирующей ленты.

8. Разделительный слой:

– из алюмополимерной ленты (для кабелей с индексом «2г»);

– из слюдосодержащей ленты (для кабелей с оболочкой Внг-LS категории А).

9. Оболочка:

– для АПвП, АПвПг, АПвП2г, ПвП, ПвПг, ПвП2г — из полиэтилена (П),

– для АПвПу, АПвПуг, АПвПу2г, ПвПу, ПвПуг, ПвПу2г — из полиэтилена, увеличенной толщины (Пу);

– для АПвВ, ПвВ из ПВХ пластиката (В);

– для АПвВ, ПвВнг-LS из ПВХ пластиката пониженной пожароопасности (кабели выпускаются категорий А или В пожарной безопасности).

Область применения

Кабели могут применяться как для новых проектов с применением соответствующих соединительных и концевых муфт, так и для ремонта (замены отдельных участков) существующих кабельных линий с пропитанной бумажной изоляцией с применением соединительно-переходных муфт.

Марка кабеля	Область применения
ПвП, АПвП	Для стационарной прокладки в земле (в траншеях) независимо от степени коррозионной активности грунтов и вод. Допускается прокладка на воздухе, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий.
ПвПу, АПвПу	То же, для прокладки по трассам сложной конфигурации.
ПвВ, АПвВ	Для стационарной прокладки в кабельных сооружениях и производственных помещениях. Допускается прокладка в сухих грунтах.
ПвВнг-LS, АПвВнг-LS	То же, при групповой прокладке.

Кабели с индексами “Г” и “2Г” предназначены для прокладки в грунтах с повышенной влажностью и сырых, частично затапливаемых сооружениях

Кабели предназначены для прокладки на трассах без ограничения разности уровней.

Кабели марок:

ПвВ, АПвВ не распространяют горение при одиночной прокладке (нормы МЭК 60332-1),

ПвВнг-LS, АПвВнг-LS – при прокладке в пучках (нормы МЭК 60332-3 категории А и В).

Кабельная арматура

Кабельная арматура (КА) содержит неотъемлемые элементы линии электропередачи, предназначенные для соединения и оконцевания кабелей и объединения в единое целое всех элементов линии с целью обеспечения длительной и бесперебойной работы кабельной линии как единой системы. Современная КА позволяет сократить время монтажа линии и упростить его в стеснённых и неблагоприятных условиях, а также свести до минимума влияние человеческого фактора на качество конечного продукта — кабельной линии.

Оконцевание и соединение участков кабелей являются наиболее сложными операциями в кабельных работах. При этом данные операции выполняются чаще всего в полевых условиях и при различной погоде. Подготовка рабочего места, разделка кабеля, монтаж концевых и соединительных муфт должны выполняться специально обученным персоналом, имеющим сертификаты и инструмент, так как технология монтажа у различных изготовителей КА может значительно отличаться. После прокладки кабеля, подготовки котлованов производится монтаж соединительных и концевых муфт. Тип КА определяется проектом в соответствии с рекомендациями завода-изготовителя кабеля.

Технология испытаний

Независимо от вида кабеля, испытания должны проводиться в обязательном порядке. В процессе проверяется соответствие всех характеристик и свойств на соответствие нормам. Раньше такие испытания подразумевали пропуск тока, сила которого была в несколько раз больше, чем номинальная (примерно в 6 раз).

Этот метод отбросили, потому что в процессе поверки у ЛЭП снижались характеристики из-за слишком высокого напряжения. В особенности у тех, которые уже давно использовались и имели плохую изоляцию.

В настоящее время для испытаний используют другую технологию. Её ещё называют «щадящей». При этом методе используют напряжение, которое выше номинального всего в 3 раза. Но при этом частота тока равняется 0,1 Гц. Объёмные заряды не образуются при таких испытаниях. Благодаря этому, нет негативного воздействия на изоляционные слои.

Производство кабелей из сшитого полиэтилена

Химически сшитый полиэтилен состоит из тех же молекул что и обычный. Однако между ними формируются дополнительные связи атомов углерода. Данная реакция осуществляется с помощью двух методов:

Радиационный. Наиболее дешевый способ производства. Исходное сырье облучается жесткими гамма-лучами. В результате образуются новые химические связи между молекулами. Однако полученный на выходе проводник обладает остаточной радиацией. Поэтому такой метод используют крайне редко.
Химический. Менее опасный. Делится на два подвида: пероксидная и силановая сшивка.

Пероксидный метод более эффективен. Сшивается до 85% молекул. В качестве реагента выступает перекись водорода. Реакция осуществляется при температуре 200°C.

Силановый метод позволяет сшить до 70% молекул этилена. В реакции используются катализаторы и вода. Силаны — это соединения кремния с водородом.

Основные свойства “сшитого” кабеля

Состав материала

Изначальное полиэтиленовое сырье – полимер углеводорода этилена, называемый «полиэтиленом», имеет линейную структуру молекул. Он является неплохим диэлектриком, но неизменно теряет свои свойства при нагревании до температуры плавления +80 – +110 C. Подвергаясь процессу «сшивки», то есть модификации на молекулярном уровне, полиэтилен приобретает трехмерную сетчатую структуру (поперечно-сшитую) с появлением боковых межмолекулярных связей. Такое изменение дает ему большую эластичность и повышение прочности на разрыв, а также значительное улучшение изоляционных свойств и стойкости к очень высоким температурам.

Для изготовления кабеля используется полиэтилен, «сшитый» по следующим двум технологиям, в результате которых получаются несколько разные материалы:

PEXb – это более дешевый и наиболее распространенный продукт. Получается «силановым» (силанольным) способом в присутствии кремневодородов и температуры 80-90 C, при гидролизе силанольных групп. Имеет около 65% «сшитых» молекул. Кабельная изоляция из него обозначается SXLPE.
PEXa – более дорогой материал, имеющий до 75-80 % сшивки и получаемый с помощью перекиси водорода («пероксидный» метод) при повышении температуры до 400 C (обозначение изоляции XLPE).

В целом, прочностные и термостойкие характеристики этих двух веществ примерно одинаковы, но из-за неравномерности сшивки PEXb имеет такое же неравномерное распределение физико-механических свойств по всему объему. Поэтому его термо-и электростойкость при напряжении более 1 кВ получается меньшей, чем для PEXa, и такая изоляция быстро стареет.

ВНИМАНИЕ! Силановым способом получают кабельную изоляцию, рассчитанную на напряжение не более 1 кВ, а для высоковольтного кабеля на 10-35 кВ и более применяют только PEXa – пероксидный сшитый полиэтилен

Технические характеристики

Кабельная изоляция из сшитого полиэтилена обладает следующими техническими показателями:

Возможность длительно выдерживать температуру жилы до 90 C
Стойкость к повышению температуры в аварийной ситуации до 130 C
Максимум возможной температуры жилы при коротком замыкании до 250 C
Допустимый ток короткого замыкания, действующий на площади 1 мм2:
- Для жилы из меди – до 144 А,
- Для алюминия – до 93 А.
Диэлектрическая проницаемость изоляции при t=20 C – 2,4
Диэлектрические потери – 0,001.

Классификация

Сшитый полиэтилен применяется для изоляции одножильных и трехжильных кабелей в оболочке из других материалов – полиэтилена, стальной и алюминиевой брони и т.п. При этом кабели СПЭ изготавливаются с площадью сечения от 35-ти до 3000 мм2, с толщиной изоляции до 35-ти мм. Их принято группировать по возможному для них напряжению, для которых изоляция изготавливается разной слойности и толщины:

От 6-ти до 35-ти кВ, с площадью сечения от 35-ти до 1600 мм2, толщиной от 3,4 до 8,5 мм,
От 45-ти до 150-ти кВ, с площадью сечения от 70-ти до 2000 мм2, толщиной от 8,0 до 23,0 мм,
Для 220-ти и 330-ти кВ, с площадью сечения от 400 до 2000 мм2, толщиной от 20,0 до 28,0 мм

Также в настоящее время выпускаются высоковольтные кабели, рассчитанные на напряжение от 400 до 550 кВ, с площадью сечения от 630-ти до 3000 мм2, толщиной от 27-ми до 35-ти мм.

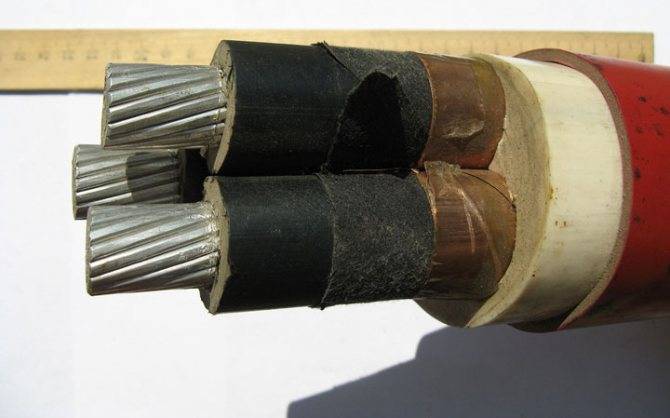

Трехфазные кабели с изоляцией из сшитого полиэтилена

Правда следует учитывать, что трехфазные делают только на напряжение до 35кв. От 110кв и выше, уже идут только однофазные варианты.

Преимущественная форма жилы – круг. Такие виды более эффективны, чем секторные.

Электромагнитное поле распространяется наиболее далеко именно от выступающих мест на токоведущих частях. А круглые жилы таких выступов практически не имеют.

Кроме того, при расположении круглых жил в равностороннем треугольнике образуется симметричное магнитное поле, потери в котором достаточно низкие.

Трехфазные кабеля СПЭ с заполнением могут прокладываться в условиях любой влажности.

Разве что, при монтаже в воде, применяют дополнительные защитные слои, герметизирующие внутреннюю поверхность.

Трехфазные кабеля без полноценного заполнения внутренних полостей, имеют несколько недостатков:

затрудняется их эксплуатация на протяженных трассах

общая форма кабеля треугольник, а не круг

на сегодняшний день, нет нормального заводского инструмента для разделки таких жил (секторных)

Именно поэтому широкое распространение получили именно кабеля с круглыми жилами с внутренним заполнением.

https://youtube.com/watch?v=wSoa7sNH9oM

10 технических характеристик кабеля с изоляцией из сшитого полиэтилена. Конструкция и состав.
