Допустимое напряжение питания светодиодной ленты
Большинство светодиодных лент рассчитаны на питание от источника постоянного тока 12 вольт. Есть образцы, рассчитанные на 24 или 48 В. Кроме этого, существуют LED ленты, которые напрямую подключаются к сети переменного тока 220 В. Все необходимые параметры указываются на упаковке или на подложке светильника. Необходимо понимать, что требования для низковольтных лент гораздо выше, чем к светильникам на 220 В.
Для подключения используется специальный блок питания ленты, соответствующий требованиям светильника. Режим подачи энергии для светодиодов не допускает превышения номинальных значений. Это вызовет сильный перегрев и усиленную деградацию LED элементов. Если напряжение ниже, яркость свечения уменьшается
Поэтому важно организовать подачу на контакты светодиодной ленты номинального тока. Экспериментальным путем определено, что большинство светодиодных лент могут работать при 10 % недостатке напряжения, но снижение его еще больше чрезмерно снижает яркость свечения
Преимущества и недостатки в сравнении с 12 В лентой
Светодиодные ленты для подключения в электросеть 220 В обладают следующими преимуществами:
- Простота подключения. В отличие от 12 В моделей им не нужен дорогой блок питания, только розетка. Меньше элементов в цепи — больше надежность.
- За счет предыдущего пункта – снижается стоимость готовой конструкции.
В остальном достоинства такие же, как у низковольтных аналогов. Но есть два существенных недостатка:
- 220 вольт — это высокое напряжение, опасное для человека, не стоит применять такую ленту в бассейне.
- Из-за пульсации светового потока 220 В ленту нельзя применять как источник освещения.
Кроме того, при скачке или повышенных значениях напряжения в питающей сети 220 В лента, в отличие от низковольтной, быстро выйдет из строя.
Размещение блоков питания
Этот вопрос всегда является камнем преткновения между дизайнером и электриком. Электрик спрашивает дизайнера, куда класть блоки питания, а дизайнер говорит, что это не его дизайнерское дело блоки питания класть: вы электрик, вы и кладите. Не будешь же ему про падение напряжения объяснять. На самом деле, я считаю, что хороший дизайнер не должен устраняться от технических моментов, а должен в них вникать и расти над своими не вникающими коллегами, как и электрик, вникающий в вопросы дизайна. Но это тема отдельных размышлений.
Идеально, конечно, размещение блока питания где-то у начала ленты. Часто блок можно положить за бортик двухуровневого потолка, выпускаются очень тонкие модели
Важно заранее подвести питающий кабель не в одну точку потолка, а в несколько, чтобы мощности блока питания хватало на питание подключенной к нему ленты. Кабель от щита до блока питания имеет сечение 1.5, так как напряжение в нём 230 вольт и ток, соответственно, небольшой
Важно, чтобы блок был обслуживаемым и проветриваемым. Можно предположить, что 5% мощности подключенной ленты пойдут на нагрев блока питания
Для 200Вт это 10 Вт тепла. Нужно также быть готовым к тому, что контакты блока могут оплавиться, что в блоке может взорваться конденсатор, что блок может начать сильно греться. Что он может не пережить короткое замыкание в ленте. В хорошем блоке такого не случится, но надо быть готовым и не класть блок в пожароопасное место (не заклеивать бумагой, чтобы скрыть его в нише потолка).
Можно разместить где-то в мебели один блок питания, от него несколько выводов на ленты. Вот размещение блока питания в шкафу, от него три кабеля сечением 1,5 каждый на свой кусок ленты.
Всегда блок питания ленты должен быть обслуживаемым. Он может, как любая техника, сгореть.
У меня были пара объектов, на которых блоки питания ленты по решению заказчика были замурованы в стенах. Взяли самые дорогие (Meanwell) блоки питания с защитой IP67, мощность выбрана с запасом, трижды проверили, что они работают, и зашили потолком. Уже по меньшей мере три года работают. В общем, вероятность неисправности достаточно низкая, но если что-то случится, придётся расшивать потолок.
Вот фото размещения блоков питания в щите. Блоки питания Chinfa 24 вольта. У каждого есть подстроечный резистор, может давать до 29 вольт.
Рядом с каждым блоком реле для его включения и автомат. Здесь один блок — одна лента.
Что нужно для подключения RGB ленты
Разберемся как правильно подключить светодиодную RGB ленту. Для полноценной схемы освещения нам понадобится:
- Светодиодная лента;
- блок питания;
- RGB-контроллер с пультом управления;
- RGB-усилитель (опционально).
Блок питания
Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения. Рассмотрим на примере SMD5050 60 led. Потребляемая мощность – 14,4 Вт/м.
При длине в 5 метров, необходимая мощность БП будет:
5м * 14,4Вт * 1,25 (коэффициент запаса) = 90Вт
Разновидности блоков питания для led
Если длина 15 метров, то БП соответственно нужен в 3 раза мощнее – 270W. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.
Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.
Подробнее про расчет блока питания для светодиодной ленты.
RGB контроллер
Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.

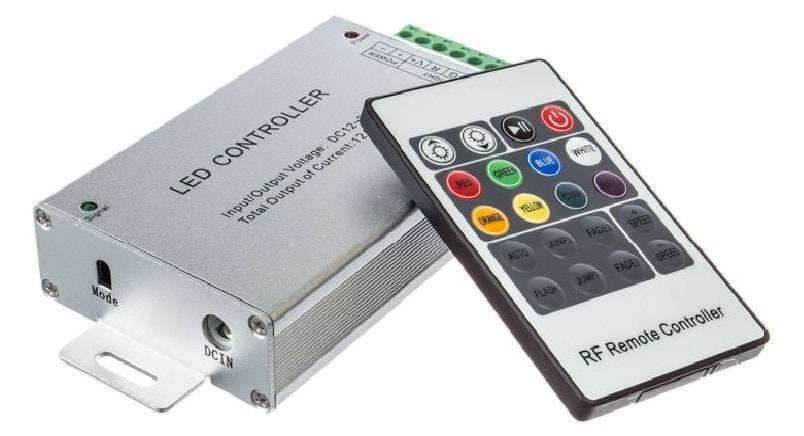

RGB контроллер
Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.
Например. Нужно подключить 10 метров SMD5050 60 led. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.
По принципу управления различают: проводные – чаще монтируются на стену; беспроводные с управлением через:
- Инфракрасный порт (ИК) – пульт должен находиться в зоне прямой видимости;
- радио-канал – позволяет пользоваться в пределах дома;
- Wi-Fi – позволяют как управлять с пульта, так и с приложения на смартфоне.
Управление освещением со смартфона
После установки и подключения, вы сможете:
- Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
- Регулировать яркость – аналогично обычному диммеру (подробнее про диммеры).
- Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.
А если мощности RGB контроллера не хватает, чтобы подключить все освещение (больше 20 метров)? Можно установить 2 контроллера, но управлять светом одной комнаты придется с двух пультов, что не удобно и дорого. Второй (правильный) вариант — использовать RGB усилитель.
RGB усилитель (led amplifier)
Этот прибор позволяет усиливать и передавать дальше по цепи сигнал от контроллера. Таким образом, задействовав несколько усилителей, можно собрать контур освещения любой длины.
Rgb усилитель (led amplifier)
Усилитель устанавливается в разрыв ленты и имеет отдельное подключение к блоку питания (про подключение ниже). Мощность подбираем исходя из остатка ленты, которой не хватает мощности контроллера.
Наглядный пример. Нужно подключить 20м SMD 3528 (14,4 Вт/м), общей мощностью 288 Вт. В наличии у нас только контроллер с мощностью 216 Вт и блок питания на 300W. Соответственно нужен усилитель:
288 Вт — 216 Вт = 72 Вт
Мощность БП 300 Вт, его достаточно для питания контроллера и усилителя. В случае если мощности БП недостаточно (например 250W), нужен отдельный БП для усилителя.
Какую светодиодную ленту выбрать
Светодиодные ленты выбирают по особенностям оформления и техническим характеристикам
Если с эстетической стороной вопроса каждый справляется по своему усмотрению, то на конструкцию и функциональные возможности следует обратить особое внимание. Перечислим основные из них
Место монтажа и степень защиты от влаги и пыли
При изготовлении светодиодных лент производитель предусматривает ту или иную степень защиты от неблагоприятных внешних факторов. По международной классификации для электрических приборов она обозначается буквами IP и парой цифр после них. Первая указывает защищенность от попадания внутрь твердых частиц, вторая – влаги. Чем они выше, тем в более сложных условиях возможна эксплуатация изделия.
Для светодиодной продукции пыль не представляет серьезной опасности, поэтому на первую цифру при покупке можно не обращать внимания. Зато вторая имеет решающее значение при выборе места установки. В сухих закрытых помещениях, где нет источников влаги, применяются самые простые ленты класса IP20. Для ванной комнаты, кухни или открытой площадки следует приобретать изделия с маркировкой IP66 или IP67. В местах, где возможно скопление воды, потребуется уровень защиты не менее IP68. Такие приборы стоят дороже, поскольку требуют более надежной конструкции и специальных материалов.
Одноцветная белая или цветная лента
Светодиодные технологии позволяют получать свечение самых разных оттенков. По этому критерию различают ленты двух основных групп.
Одноцветные белые ленты
Одноцветные ленты конструктивно проще, поэтому имеют самую низкую цену. Их обычно выбирают для целей бытового или рабочего освещения. Они могут быть абсолютно белыми или давать ровный свет выбранной вами окраски и температуры.
Хорошие и плохие LED ленты по печатной плате
Виды и типы лент зашкаливают в своем разнообразии. Печатные платы, на которых размещают светодиоды также могут исполняться в различны вариантах. Большую популярность имеет гибкая печатная плата (FPC). И в первую очередь, простому покупателю можно легко определить и понять на сколько плоха лента — посмотреть на нее пристально. Многие считают, что качество диодной ленты определяется цветом маски. Откуда пошло такое утверждение — не знаю.
Качество платы FPC определяется только толщиной и способом нанесения медных проводников. Хорошие платы имеют прокатную медь, которую можно увидеть на обычных платах. FPC должна быть двухсторонняя. У такой ленты низкое удельное сопротивление, падение напряжение одинаково по все длине и все чипы светят одинаково. Это хорошо видно при двойном подключении ленты ( с обоих сторон ).
В плохих платах медь наносится напылением. Что такое диффузное напыление рассказывать не буду, да оно Вам и не надо. Главное понять и усвоить, что такая медь имеет маленькую толщину и неоднородную структуру. Деградация диодов может достигать до 90 процентов.
Поэтому чтобы проверить ленту, попросите у продавца отрезок ленты. Они имеют для этого специальные образцы. Отсоедините липкий слой и смотрите на нижнюю сторону. Если просматривается медный проводник, то плата двухсторонняя и лента хорошего качества. Никто не будет заморачиваться и выпускать ленту с хорошей платой и плохими светодиодами. Если не понятно, двойная плата или нет, оголите участок с медным проводником на лицевой части. И пошкоблите его ногтем. Напыленная медь достаточно легко сотрется. В этом случае можете смело разворачиваться и уходить из магазина. Ну или посмотреть еще один экземпляр. Но не думаю, что если магазин имеет хотя бы один дешевый, некачественный товар, то у него найдется хороший.
Ну вот в общем и все. Мы рассмотрели ряд принципов определения хороших качественных светодиодных лент. Про лучшие я уже говорил. Одна лента для одного помещения будет считаться лучшей, а вторая, не смотря на то, что выполнена качественно будет не лучшим применением.
Выбор сечения медного провода электропроводки по силе тока
Величина электрического тока обозначается буквой «А» и измеряется в Амперах. При выборе действует простое правило, чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.
| Таблица для выбора сечения и диаметра медного провода в зависимости от силы тока | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Максимальный ток, А | 1,0 | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 10,0 | 16,0 | 20,0 | 25,0 | 32,0 | 40,0 | 50,0 | 63,0 |
| Стандартное сечение, мм2 | 0,35 | 0,35 | 0,50 | 0,75 | 1,0 | 1,2 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 |
| Диаметр, мм | 0,67 | 0,67 | 0,80 | 0,98 | 1,1 | 1,2 | 1,6 | 1,8 | 2,0 | 2,3 | 2,5 | 2,7 | 3,2 | 3,6 |
Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.
Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.
| Онлайн калькулятор для определения силы тока по потребляемой мощности | |
|---|---|
| Потребляемая мощность, Вт: | |
| Напряжение питания, В: | |
Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.
Пример расчета сечения кабеля на примере BBГнг 3×1,5 и ABБбШв 4×16
Трехжильный кабель BBГнг 3×1,5 изготавливается из меди и предназначен для передачи и распределения электричества в жилых домах или обычных квартирах. Токопроводящие жилы в нем изолированы ПВХ (В), из него же состоит оболочка. Еще BBГнг 3×1,5 не распространяет горение нг(А), поэтому полностью безопасен при эксплуатации.
Кабель ABБбШв 4×16 четырехжильный, включает токопроводящие жилы из алюминия. Предназначен для прокладки в земле. Защита с помощью оцинкованных стальных лент обеспечивает кабелю срок службы до 30 лет. В вы можете приобрести кабельные изделия оптом и в розницу по приемлемой цене. На большом складе всегда есть в наличии вся продукция, что позволяет комплектовать заказы любого ассортимента.
Схемы подключения светодиодной подсветки
Основные правила соединения элементов подсветки в схему и монтажа:
соблюдайте полярность;
питайте через блок питания с напряжением 12 или 24 В в соответствии с типом ленты и маркировкой, размещая его как можно ближе к ленте (максимальное удаление — 10 м);
ленту не стоит круто изгибать, перекручивать
Лучше разрезать и выполнить угол пайкой (с осторожностью, заизолировав затем токопроводящие дорожки термоусадочной трубкой) или специальным коннектором. Пайка, по мнению мастеров, обеспечивает контакт без электрических потерь;
чем меньше соединений и чем толще сечение провода, тем меньше потерь электрического тока;
ленту высокой мощности лучше монтировать в профиль (короб);
отрезки лент длиннее 5 м соединять только параллельно;
блок питания располагайте в вентилируемом месте, защищая его от перегрева.
Места, в которых светодиодную ленту можно разрезать, обычно показаны на самом изделии.
Ниже приведены основные схемы соединения для монохромных и RGB-лент.

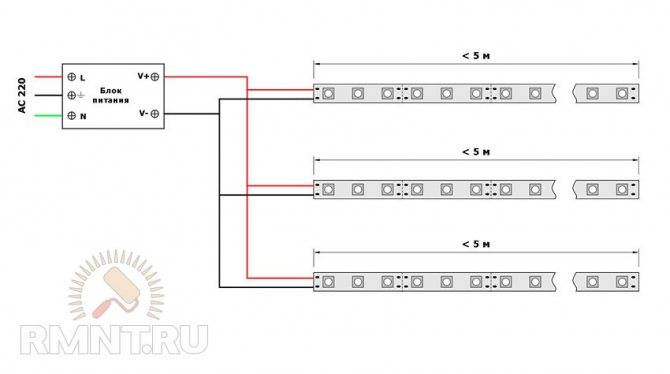

Схема прямого подключения светодиодной ленты. Несоклько лент подключаются параллельно к одному источнику тока
Подключение светодиодной ленты с использованием диммера для регулировки яркости
Несоклько светодиодных лент, включенные с использованием диммера или ШИМ-контроллера, должны подключаться с помощью усилителя
Схема подключения светодиодных лент RGB
RGB-ленты подключают к контроллеру четырьмя проводами, три из которых отвечают за один из цветов, четвёртый является общим. Маркировка: R — red (красный цвет), G — green (зелёный), В — blue (голубой). Провод «V-плюс» — общий. Подключение проще всего выполнить с помощью коннектора, но можно и аккуратно припаять. Для автономного подключения контроллера и усилителя иногда в схеме соединения используют два блока питания.
Читать также: Автономное отопление в частном доме электричеством
Материал проводников кабеля
Материал проводников определяет технико-экономические показатели кабельной линии.
Выберите материал проводников:
Суммарная мощность подключаемой нагрузки
Мощность нагрузки для кабеля определяется как сумма потребляемых мощностей всех электроприборов, подключаемых к этому кабелю.
Введите мощность нагрузки: кВт
Только для переменного тока
Коэффициент мощности cosφ определяет отношение активной энергии к полной. Для мощных потребителей значение указано в паспорте устройства. Для бытовых потребителей cosφ принимают равным 1.
Коэффициент мощности cosφ:
Способ прокладки кабеля
Способ прокладки определяет условия теплоотвода и влияет на максимальную допустимую нагрузку на кабель.
Выберите способ прокладки:
Количество нагруженных проводов в пучке
Для постоянного тока нагруженными считаются все провода, для переменного однофазного — фазный и нулевой, для переменного трехфазного — только фазные.
Выберите количество проводов:
Кабель с рассчитанным сечением не будет перегреваться при заданной нагрузке. Для окончательного выбора сечения кабеля необходимо проверить падение напряжения на токонесущих жилах кабельной линии.
Допустимое падение напряжения на нагрузке
Введите допустимое падение: %
Рассчитанное значение сечения кабеля является ориентировочным и не может использоваться в проектах систем электроснабжения без профессиональной оценки и обоснования в соответствии с нормативными документами!
Таблица сечения кабеля по мощности и току
Сечение
Токопроводящие жилы
мм.кв.
1,5
2,5
4
6
10
16
25
35
50
70
95
120
Сечение
токопроводящие жилы
мм.кв.
ток, А
Мощность, кВт
Ток, А
Мощность, кВт
2,5
4
6
10
16
25
35
50
70
95
120
Для чего нужен расчет сечения?
Электрические кабели и провода – основа энергетической системы, если они подобраны неправильно, это сулит множество неприятностей
Делая ремонт в доме или квартире, а особенно при возведении новой конструкции, уделите должное внимание схеме проводки и выбору корректного сечения кабеля для питания мощности, которая в процессе эксплуатации может возрастать
Специалисты нашей компании при монтаже стабилизаторов напряжения и систем резервного электропитания сталкиваются с халатным отношением электриков и строителей к организации проводки в частных домах, в квартирах и на промышленных объектах. Плохая проводка может быть не только в тех помещениях, где длительное время не было капитального ремонта, а также когда дом проектировался одним владельцем под однофазную сеть, а новый владелец решил «завести» трехфазную сеть, но уже не имел возможности подключить нагрузку равномерно к каждой из фаз. Нередко провод сомнительного качества и недостаточного сечения встречается в тех случаях, когда строительный подрядчик решил сэкономить на стоимости провода, а также возможны любые другие ситуации, когда рекомендуется делать энергоаудит.
Современный набор бытовых приборов требует индивидуального подхода для расчета сечения кабеля, поэтому нашими инженерами был разработан этот онлайн калькулятор по расчету сечения кабеля по мощности и току. Проектируя свой дом или выбирая стабилизатор напряжения, вы всегда можете проверить, какое сечение кабеля требуется для этой задачи. Все что от вас требуется, это внести корректные значения соответствующие вашей ситуации.
Обращаем ваше внимание, что недостаточное сечение кабеля ведет к перегреванию провода, тем самым существенно повышая возможность возникновения короткого замыкания в электрической сети, выходу из строя подключенного оборудования и возникновению пожара. Качество силовых кабелей и корректность выбора их сечения гарантирует долгие годы службы и безопасность эксплуатации
Расчет сечения кабеля для постоянного тока
Данный калькулятор хорош также тем, что позволяет корректно рассчитать сечение кабеля для сетей постоянного тока. Это особенно актуально для систем резервного питания на основе мощных инверторов, где применяются аккумуляторы большой емкости, а разрядный постоянный ток может достигать 150 Ампер и более
В таких ситуациях учитывать сечение провода для постоянного тока крайне важно, поскольку при заряде аккумуляторов важна высокая точность напряжения, а при недостаточном сечении кабеля могут возникать ощутимые потери и, соответственно, аккумулятор будет получать недостаточный уровень напряжения заряда постоянного тока. Подобная ситуация может послужить ощутимым фактором сокращения срока службы батареи
Источник
Источник
Виды блоков питания для светодиодных лент
Потребителю предлагается широкий выбор готовых к эксплуатации приборов в различных вариациях. Они различаются в зависимости от используемого материала и уровня защиты от атмосферных осадков.
Негерметичные
Недорогие, на 12 В, но наиболее популярные БП. Предназначены они, как правило, для установки только в закрытых помещениях и автотранспорте. Считаются наиболее подходящими для монтажа на подвесных потолках.
Мощность у таких блоков питания невысокая – в пределах 75 Вт. В связи с этим в помещении нередко требуется устанавливать несколько блоков питания.
Минусом данных приборов является плохая защищенность от влаги и пыли, к тому же они не очень привлекательны внешне.
Негерметичный блок питания для светодиодных лент со степенью защиты IP20
Герметичные
Хорошо подходят для работы на открытом воздухе, не боятся повышенной влажности и других неблагоприятных условий. Данные приборы прекрасно отводят тепло.
Корпус хорошо герметизирован, что обеспечивается алюминиевым или пластиковым материалом. В помещениях с высоким конденсатом чаще всего используется металл, обладающий большей прочностью и надежностью, хорошо отводящий тепло. Такие устройства весят больше, что является их основным недостатком.

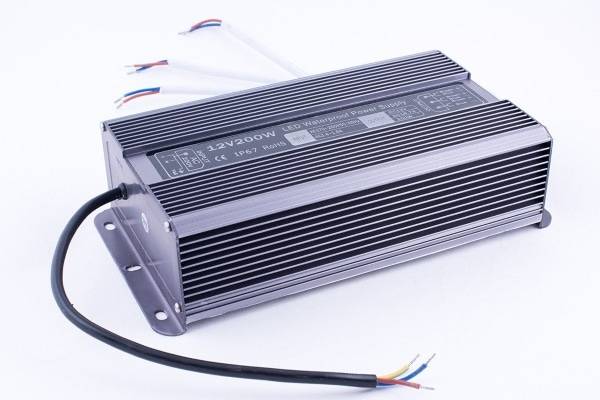

Влагозащищенный блок питания IP67 для светодиодных лент
Пластиковый корпус более компактен, привлекателен внешне, мало весит. Однако он обладает и существенными недостатками: плохо отводит тепло, ограничен мощностью – не свыше 100 Вт, стоит дороже.
Полугерметичные
Более универсальны и могут устанавливаться как внутри помещений, так и снаружи. Характеризуются степенью защиты IP54. Часто используются для монтажа светодиодного освещения под навесами и на кухнях.
Полугерметичный блок питания для LED-лент со степенью защиты IP54
Выбор мощности блока питания
Многие покупая БП, выбирают его ровно такой же мощности, как и сама светодиодная лента. Это в корне не правильно.
Если вся ваша led подсветка имеет мощность 60Вт, то нельзя покупать источник питания тоже на 60Вт. Необходимо взять его с запасом 30%. То есть, если лента 60-70Вт, берите смело 100 ваттный.
Если у вас очень мощная лента, или подсветка состоит из множества параллельных участков, то и источник питания нужно выбирать соответствующий.
Однако не многие знают, что блоки от 250Вт и больше, зачастую комплектуются вентиляторами охлаждения.
Закажите такие изделия на АлиЭкспресс и только после распаковки посылки обнаружите сюрприз.
А представьте, что вам его устанавливать в спальне. Первый месяц он может быть и будет работать относительно бесшумно, зато в дальнейшем, такое освещение из-за постоянного гула, ничего кроме раздражения вызывать не будет.
Поэтому всегда обращайте внимание на этот, казалось бы несущественный момент. Лучше заказать 2шт поменьше, чем один большой
Это будет достойной альтернативой мощному блоку с вентилятором. Половину участка подключите от одного, половину от другого.
Расчет сечения соединительных проводов
Сечение проводников не должно быть меньше допустимого – это ведет к перегреву и последующим проблемам. Слишком большое сечение – к финансовым затратам и неудобству монтажа. Ток на стороне низкого напряжения можно рассчитать, зная потребляемую суммарную мощность (Робщ) и рабочее напряжение ленты:
I=Робщ/Uраб.
| Сечение проводника, кв.мм | 0,5 | 0,75 | 1 | 1,2 | 1,5 |
| Допустимый ток, А | 11 | 15 | 17 | 20 | 23 |
Ток со стороны 220 В рассчитывается по формуле I220=Iниз*(Uленты/220 В, где:
- I220 – ток со стороны 220 вольт;
- Iниз – ток светильника;
- Uленты – напряжение питания светильника.
Также надо взять небольшой коэффициент запаса на КПД блока питания.
Выбор светодиодной ленты, блока питания и проводов для подключения
Сегодня трудно представить себе какой-либо интерьер, выполненный без качественной подсветки светодиодной лентой. Однако те, кто впервые сталкивается с выбором и монтажом такого освещения, часто допускают ошибки в самом первоначальном этапе. Рассмотрим наиболее распространенные из них.
Зачастую люди покупают ленту, не особо задумываясь о ее напряжении. То, что насоветовал продавец, то и берут. А они далеко не всегда компетентны.
Наиболее оптимальным является выбор led подсветки на 12 вольт. У нее есть ряд преимуществ:
большой ассортимент, который всегда есть в наличии во многих магазинах
Легко можно найти на замену кусок выгоревшей подсветки или вышедший из строя блок питания на 12В. Однако есть здесь и свои ограничения.
Данная лента поставляется в бобинах по 5 метров. Соединять последовательно их друг с другом нельзя.

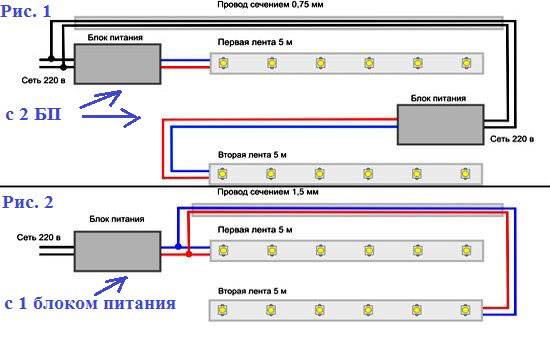

На 12 вольтах, при большой протяженности (свыше 5м), идут существенные потери напряжения. Ток в цепи возрастает, и в конечном итоге светодиоды выходят из строя.
Еще из преимуществ:
данную марку можно резать на маленькие кусочки по 5см
Тем самым, очень легко подобрать оптимальный размер по габаритам конструкции.
К тому же, такие маленькие кусочки легко запитать напрямую от батарейки, без всяких громоздких источников напряжения.
Из-за больших потерь напряжения, источник питания должен быть размещен как можно ближе к началу ленты. Если у вас нет такой возможности, то выбирайте модели на 24 или 36 вольт.
У светодиодной ленты 220В тоже есть ряд преимуществ и недостатков. К преимуществам можно отнести тот факт, что она поставляется строительной длиной до 100м.
Это очень удобно, когда необходимо подсветить участки фасада дома, либо какие-то металлоконструкции.
Вдобавок ко всему, она изначально идет в герметичном исполнении. Но ее толщина в данном силиконе является одновременно и недостатком.
Использовать такую ленту внутри помещений не удобно, так как она будет занимать много места.
Помимо этого, существенным недостатком является тот факт, что резать ее можно только каждые полметра. Ну и стоимость качественных экземпляров будет существенным образом отличаться от низковольтных моделей.
Дешевая светодиодная лента
Самая распространенная ошибка и проблема, это покупка недорогой подсветки. Такие экземпляры исправно проработают максимум 1 год.
После чего, вам придется ее перекладывать и дополнительно оплачивать как само изделие, так и стоимость работ.
Поэтому здесь сэкономить не получится точно.
Выбор мощности блока питания
Многие покупая БП, выбирают его ровно такой же мощности, как и сама светодиодная лента. Это в корне не правильно.
Если вся ваша led подсветка имеет мощность 60Вт, то нельзя покупать источник питания тоже на 60Вт. Необходимо взять его с запасом 30%. То есть, если лента 60-70Вт, берите смело 100 ваттный.
Если у вас очень мощная лента, или подсветка состоит из множества параллельных участков, то и источник питания нужно выбирать соответствующий.
Однако не многие знают, что блоки от 250Вт и больше, зачастую комплектуются вентиляторами охлаждения.
Закажите такие изделия на АлиЭкспресс и только после распаковки посылки обнаружите сюрприз.
Поэтому всегда обращайте внимание на этот, казалось бы несущественный момент. Лучше заказать 2шт поменьше, чем один большой
Это будет достойной альтернативой мощному блоку с вентилятором. Половину участка подключите от одного, половину от другого.
Не нужно прятать блоки питания в тех местах, куда по окончании ремонта не будет доступа.
Речь идет о закрытых гипсокартоном и натяжных потолках. Дело в том, что БП это такой же расходный материал, как лампа для любого светильника.
И рано или поздно его придется менять. По сути, блок питания это одно из самых слабых звеньев во всей подсветке. Поэтому позаботьтесь заранее, чтобы к нему был доступ.
Вы можете идеально подобрать блок и купить качественную ленту, но подключив ее слишком тонким проводом, так и не получите хорошего результата. Как правильно подобрать и рассчитать сечения проводов питания?
Для этого можно применить два способа.
Выбор по нагрузке ленты
Во-первых, они должны быть медными. Во-вторых, чтобы не изучать таблицу соответствий номинальных токов и подходящих сечений проводов (а она не всегда будет под рукой), примените универсальную формулу.
На каждые 10А нагрузки требуется медный провод сечением 1мм2.
Этого сечения вам хватит с запасом, и все будет работать исправно. Как узнать какой ток потребляет вся подсветка?
