Доступные методы контроля качества
Существует несколько способов предварительного контроля и учета качества выпускаемых кабелей при невыполнении требований ГОСТа или до его поверки. Полная поверка может быть проведена лишь в соответствующей лаборатории, соблюдая требования нормативно-технической документации.
Внешний осмотр (первичный)
Начальный контроль должен выявить численное соответствие жил, проволок и цветной маркировки. Должна быть проверена целостность изоляционного материала. Полное отсутствие механических дефектов. При обнаружении дефекта или несоответствий производитель или поставщик должен быть уведомлен. Гарантийный срок продукции составляет в среднем 5 лет и начинает отсчет от момента его эксплуатации.
Измерение конструкционных размеров
Проверка диаметра жилы, их числа, толщина изоляции проходит при помощи специального инструмента. При помощи указанного заводом-изготовителем оборудования омметра, мультиметра проверяется сечение токоведущих жил.
Силовые кабели АВВГ с алюминиевыми жилами отличаются низкой стоимостью и хорошим качеством и закрепили себя на электротехническом рынке, как лучшее токопроводящее оборудование. Срок службы составит не менее 30 лет при соблюдении требований эксплуатации.
Кабель АВВГ 4х16 относится к силовой группе проводников, характеризуется максимальной площадью алюминиевых токонесущих жил в своем классе – 16 мм2. В сечении провода насчитывается четыре жилы. Чаще всего кабель применяется в электрических сетях и ЛЭП при стационарном подключении оборудования. Подходит …
Приобретая электрический кабель в строительном магазине, чаще всего нас интересует его сечение, потому что именно по нему определяется токовая нагрузка в сети дома
Реже мы обращаем внимание на маркировку, хотя именно в ней заложено строение кабеля, его технические характеристики. К примеру, расшифровка АВВГ
Что обозначает данная аббревиатура, какой смысловой код несут эти буквы? Об этом и остальном в данной статье.
Во-первых, начнем с того, что в категории кабелей АВВГ достаточно большой модельный ряд, поэтому к маркировке всегда добавляются какие-нибудь буквы или цифры. Каждая из них что-то обозначает. Но сначала разберем саму расшифровку АВВГ.
- Буква «А» обозначает, что перед вами алюминиевый кабель. Если данная буква отсутствует, то есть, маркировка ограничивается тремя буквами ВВГ, то это значит, что кабель медный.
- Первая буква «В» говорит о том, что изоляция жил кабеля изготовлена из поливинилхлорида (ПВХ), или как ее еще называют пластиката.
- Вторая буква «В» обозначает внешнюю изоляцию всего провода, то есть, оболочку. Она также выполнена из ПВХ.
- Буква «Г» — это показатель отсутствие в составе кабеля бронированного слоя, как бы он голый.
Есть в маркировке и цифровые обозначения. К примеру, кабель АВВГ 4х25 или 4х16. Что это такое? В первом случае это кабель четырехжильный с сечением жилы 25 мм², второй с сечением 16 мм².
Так как модельный ряд данного вида достаточно широк, потому что существуют разные условия эксплуатации электрических сетей, то соответственно к маркировке добавляются буквенные, а иногда и цифровые обозначения. Приведем несколько примеров.
- АВВГ-П – это материал плоского исполнения.
- АПвВГ – фазная изоляция изготовлена из вулканизированного полиэтилена.
- АВБбШв – бронированный шлангового типа с оболочкой из ПВХ.
- АПвБбШв – то же самое, что и предыдущая модель, только с фазной изоляцией из полиэтилена.
То есть, каждому исполнению своя аббревиатура маркировки, в которой, кстати, разбираются не все электрики. Хотелось бы остановиться на одной марке, которой сегодня отдают предпочтение многие проектные организации. Это кабель АВВГнг(А) или АВВГнг(А)-LS (HF).
- Во-первых, буква «А» в скобках обозначает, что этот электрический провод соответствует категории пожаробезопасности «А». То есть, не распространяет пламя.

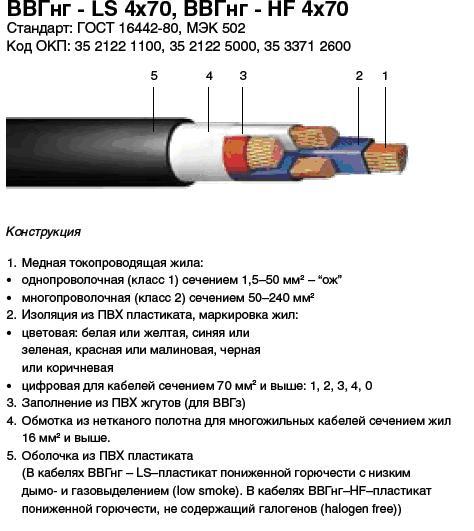

- Во-вторых, символы «нг» — это маркировка изделия, которое не распространяет пламя в групповой прокладке.
- В-третьих, «нг-LS» — не распространяет горения, но с минимальным выделением дыма.
- В-четвертых, «нг-HF» — и не распространяет горения, и не выделят дыма.
Долговечность и устойчивость к негативным факторам окружающей среды
Силовой кабель АВВГ обладает высокой долговечностью и устойчивостью к воздействию различных негативных факторов окружающей среды. Это обеспечивает надежность и безопасность его использования в различных условиях. Вот несколько особенностей, которые делают этот кабель идеальным выбором:
- Устойчивость к коррозии: Силовой кабель АВВГ имеет изоляцию из поливинилхлорида (ПVC), которая обеспечивает его устойчивость к воздействию влаги, агрессивных химических веществ и различных газов. Это позволяет использовать кабель даже в агрессивных условиях, таких как вблизи химических производств, солёных и агрессивных средах.
- Устойчивость к ультрафиолетовому излучению: Кабель АВВГ имеет специальную добавку, которая защищает его от воздействия ультрафиолетового излучения. Это делает его идеальным выбором для наружной прокладки, когда кабель подвергается прямому воздействию солнечных лучей.
- Устойчивость к перепадам температур: Кабель АВВГ способен выдерживать как высокие, так и низкие температуры, что позволяет использовать его в самых разных климатических условиях. Он не теряет свои характеристики даже при экстремальных температурах.
- Долговечность: Кабель АВВГ имеет высокую механическую прочность и обладает долгим сроком службы. Он не подвержен деформации при установке и эксплуатации, что делает его идеальным для использования в различных инженерных системах.
Важно отметить, что при выборе силового кабеля АВВГ необходимо учитывать конкретные условия эксплуатации. Для некоторых особо экстремальных условий могут потребоваться специальные модификации кабеля, которые обеспечат его устойчивость к конкретным негативным факторам окружающей среды
Конструкция и расшифровка названия
Конструктивно кабель марки АВВГ состоит из алюминиевых токопроводящих жилы. В одном проводе их может содержаться от 1 до 6. Сами жилы выпускаются в различных вариантах и состоят из одной или нескольких проволок.
Окраска изоляции наносится в соответствии со стандартами ГОСТа. Нулевой провод окрашивается в синий цвет, а заземляющий – в зеленый или желтый. Весь кабель заключен в оболочку из ПВХ, которая при необходимости легко снимается с жил. Изоляция обладает разными свойствами, в том числе и негорючестью – «нг». В свою очередь, жилы также покрыты собственной ПВХ изоляцией. Сечение каждой из них может быть разным, самое маленькое обычно у нулевого проводника.
- А – материалом жил служит алюминий. При отсутствии этой буквы жилы по определению считаются медными.
- В – изоляция жил, выполненная из ПВХ.
- В – общая внешняя изоляция кабеля, выполненная из ПВХ.
- Г – означает «голый», когда сверху внешней оболочки отсутствует дополнительное защитное покрытие.
Другие виды дополнительных обозначений указываются после тире. В случае необходимости они могут быть скомбинированы из нескольких вариантов. Например:
- Провод с маркировкой АВВГ-п, приставка «п» указывает на плоскую форму изделия.
- Если в обозначении присутствует буква «т», она расшифровывается, как возможность использования кабеля в тропическом климате.
- Приставка «нг» означает, что данный проводник заключен в негорючую оболочку и не распространяет горение.
- «нг-п» соответствует пучкам кабеля, препятствующим распространению горения. К этой же серии относятся провода LS-FDDU с пониженным уровнем выделения газа и дыма.

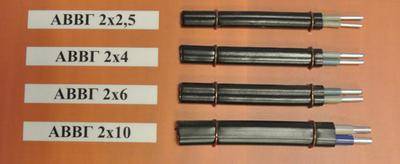

Очень часто используется цифровые маркировки. Например, кабель АВВГ 2х2,5 имеет две жила, сечением по 2,5 мм2. Иногда обозначение может иметь вид 660 3х25, где цифра 660 соответствует рабочему напряжению. Дополнительная приставка «ож» указывает на однопроволочные жилы, а «мн» – на количество жил больше одной.
Особенности технической эксплуатации
Кабель АВВГ получил широкое применение во многих сферах: на промышленных предприятиях, местных электросетях, распределительных подстанциях, а также для обустройства электропроводки в производственных помещениях и жилых домах. Изделие лишено бронированной защиты, поэтому прокладка должна осуществляться при отсутствии вероятности механического или компрессионного воздействия на него. Кабель чувствителен к растягивающим нагрузкам, в результате которых может быть повреждена ПВХ изоляция, поэтому в случае прокладки по воздуху или по стенам зданий необходимо избегать значительного провисания.
Лента ЛСЗ поможет предотвратить случайное повреждение кабельной линии в земле
Для обустройства электрических трасс, расположенных в земле, используется продукция АВВГз. Для уплотнения жил и заполнения свободного пространства между ними, в этих конструкциях используется ПВХ пластикат, аналогичный материалу оболочки. Изделие укладывается в траншею на песчаную подушку, без какого-либо натяжения, после чего засыпается слоем песка в 15-20 см. Для защиты кабеля применяется защитная сигнальная лента, которая покрывает его по всей длине. В местах возможной нагрузки на грунт, проводник помещается в металлическую трубу.
На объектах с повышенной пожарной опасностью, где к электрическим сетям предъявляются дополнительные требования относительно негорючести, выбирают АВВГнг, оболочка которого не поддерживает горения даже при прокладке в пучках.
Применение кабеля АВВГ в бытовых целях
Для использования в быту выбираются марки провода с малым сечением жил 2,5-6 мм². Благодаря двойному защитному слою (изоляция и наружная оболочка), он может применяться при наружной проводке без помещения в кабель канал, хотя для соблюдения эстетичности, рекомендуется все же применять пластиковый короб. Для обустройства скрытой проводки требуется помещение кабеля в гофру.
ПВХ пластикат прекрасно противостоит воздействию ультрафиолета, поэтому проводом можно пользоваться при подключении надворных построек, когда проводка производится под открытым небом. Также идеально он подойдет для проводки в подвалах и погребах, отличающихся повышенной влажностью воздуха и склонностью к возникновению плесени.
Пример использования кабеля АВВГ при обустройстве проводки в подвале
Требования к хранению и транспортировке
Транспортировка и хранение кабеля производится на деревянных барабанах. Намотка производится таким образом, чтобы оба конца были закреплены на щеке барабана для удобства проверки. Сроки хранения предусмотрены следующие:
- на открытом воздухе – не более 2 лет;
- в павильонах, под накрытием – max 5 лет;
- в складских помещениях – 10 лет.
Пример хранения кабеля АВВГ в бухте с сопроводительной этикеткой
Свойства, назначение
Кабель АВВГ предназначен для подключения сетей постоянного до 1000 В и переменного, частотой до 400 Гц, тока. Допустимы разница потенциалов 0,66, 1, 3, 6 кВ на гражданских и промышленных объектах. Сегодня будут рассмотрены модели до 660 вольт.
Особенности конструкции, характеристики
Монолитная жила из электротехнического алюминия защищена от замыканий слоем поливинилхлорида. Определенное типоразмером количество свитых проводников может быть объединено поясным слоем. Сверху расположен защитный ПВХ шланг.
Стандартное число жил от 1 до 4. Дополнительные жилы имеют меньший диаметр. Размеры сечения для 0,66 В:
| Наименование жилы | Номинальное сечение, мм2 | |||||||
| Основная | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
| Нулевая | 1.5 | 25 | 4 | 6 | 10 | 16 | 16 | 25 |
| Заземления | 1.5 | 2.5 | 2.5 | 2.5 | 4 | 6 | 10 | 16 |
| Номинальное сечение нулевой и заземляющей алюминиевой жилы должно быть не менее 2,5 мм 2 |
Сопротивление проводника:
| Номинальное сечение, мм2 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
| Сопротивление жилы, Ом | 7.41 | 4.61 | 3.08 | 1.83 | 1.15 | 0.73 | 0.52 | 0.39 |
Зависимость толщины изоляции:
| Номинальное напряжение, кВ | 0.66 | ||||
| Номинальное сечение жилы мм2 | 2.5 | 4; 6 | 10; 16 | 25; 35 | 50 |
| Номинальная толщина изоляции, мм | 0.6 | 0.7 | 0.9 | 1.1 | 1.3 |
Слой защитной оболочки определен диаметром скрученных проводников:
| Диаметр кабеля по поясной изоляции, мм | До 20 | 20-30 | 30-40 | 40-50 | 50-60 | От 60 |
| Минимальная толщина наружного покрова, мм | 1.8 | 2 | 2.2 | 2.4 | 2.6 | 3.1 |
Оболочка обеспечивает достаточную электрическую прочность. Один километр кабеля при 20°С имеет сопротивление изоляции не меньше:
| Номинальное сечение жилы мм2 | 2,5; 4 | 6 | От 10 |
| Электрическое сопротивление изоляции, мОм, не менее | 10 | 9 | 7 |
Испытание проводится десятиминутным подключением напряжения:
- Постоянного 1 кВ;
- Переменного 3 кВ.
Монтаж, возможности применения
Технические характеристики позволяют эксплуатацию кабеля при таких температурных режимах, °С:
- Нормальный тепловой интервал, -50 ÷ +50;
- Допустимый разогрев жилы:
- Рабочий, длительное время, 70;
- Аварийный, не превышающий 8 часов, 80;
- Короткого замыкания, до 4 секунд, 160;
- Предельная влажность воздуха 98% при, 35.
Дома обычно используется кабель сечением не больше 6 мм2. Механические свойства изоляции, оболочки позволяют разнообразные способы монтажа кабеля. Прокладку допускается выполнять скрыто и открытым способом:
- При подвесе по стенам и между строениями нужно не допускать растягивающей нагрузки, провисаний. При необходимости обязательно использовать трос подвески;
- Допускается прокладка по борозде стены с последующим оштукатуриванием;
- Прокладка в кабельных каналах, желобах, строительных пустотах производится согласно ПУЭ;
- Для прокладки в земле использовать бронированные модели. Если используется базовый кабель АВВГ, обязательна защита из пластиковых или металлических труб;
- Использование на открытом воздухе, потребует защиту виниловой оболочки от ультрафиолетового излучения гофрированным шлангом;
Возможно использование для устройства проводки в подвалах, погребах. Запрещено применять в банях и саунах.
АВВГ: расшифровка кабеля
- «А» – жилы из алюминия.
- «В» — оболочка из винила в первом случае, виниловая изоляция во втором.
- «Г» — голый (незащищённый). Расшифровка типов кабелей (пишется через тире, например АВВГ-Т).
- «Т» – тропическое исполнение.
- «ОЖ» – жила из цельной алюминиевой проволоки.
- «П» – плоский кабель.
- «МН» — алюминиевый кабель с более чем одной жилой.
- «МП» – жила из плетёной алюминиевой проволоки.
- «НГ» – кабель повышенной огневой устойчивости.
- «ХЛ» – кабель повышенной морозоустойчивости.
- «LS» – кабель FDDU с пониженным выделением газа и дыма.
- «НГ — П» – кабель повышенной огневой устойчивости при прокладке пучками.
- «1» – 1000 Вт.
- «660» – 660 Вт.
Допустима и комбинация обозначений.
Маркировка, область применения, технические характеристики кабеля АВВГ
Аббревиатура названия АВВГ расшифровывается как кабель с жилами из алюминия (А), с изоляцией из поливинилхлорида (В), в аналогичной наружной поливинилхлоридной оболочке (В), без защитной брони (Г) – «голый». Дополнительные буквы в маркировочном обозначении информируют об особенностях продукции:
- «Т» – тропический вариант;
- «нг» – обладает повышенной способностью не поддерживать горение;
- «з» – допускает прокладывание в земле при условии низкой коррозийной активности;
- «ож» — продукция с жилами в одну проволоку;
- «П» – плоское расположение жил. статью: → «Маркировка кабеля. Буквенная, цветовая маркировка».
Назначение изделия – передача электроэнергии номинальным напряжением до 1 кВ к электроустановкам при неограниченной разнице уровней путем прокладки внутри зданий (сухих/влажных), по воздуху, на эстакадах, а при отсутствии угрозы механических повреждений – в земле. Во всех случаях и при любых обстоятельствах применения кабеля, во избежание повреждений, должны быть исключены нагрузки, направленные на его продольное растяжение.
Внутреннее устройство кабеля АВВГ
Токоведущие жилы кабеля в поперечном сечении могут иметь форму круга или сектора. Наружная оболочка и изоляция проводников изготовлена из поливинилхлорида (ПВХ пластиката), не распространяющего горения, стойкого к ультрафиолетовому излучению и перепадам температур.
Внутреннее устройство кабеля АВВГ с одно- и многопроволочной жилой
Проводники внутри изделия имеют цветовую маркировку, которая может быть разной, но неизменными остаются цвета ноль – синий, земля – желто зеленый. Эти же жилы могут иметь меньшее сечение, чем основные токоведущие элементы. Внешняя ПВХ оболочка представлена в черном, белом либо сером цветовом исполнении.
Эксплуатационные параметры АВВГ
Кабельно-проводниковая продукция АВВГ представлена изделиями с 1, 2 или 3 жилами равного сечения, либо 4,5,6 проводниками, среди которых один или два могут иметь меньшее сечение (ноль, земля). Жилы бывают одно- или многопроволочными, сечением до 240 мм². Основные технические характеристики представлены в таблице:
| Наименование | Значение |
| Напряжение сети | 660 В, 1 кВ |
| Допустимая температура нагрева жил (длительная) | +70°С |
| Диапазон допустимых температур: при эксплуатации при монтаже | От -50 до +50°С От -15 до +50°С |
| max температура нагрева провода при к.з. в течение 4 сек. | До 160°С |
| Радиус изгиба: с одной жилой несколько жил | 10 наружных D 7,5 наружных D |
| Испытательное напряжение при переменном токе | 3500 В |
| Рабочий ресурс | 30 лет |
Гарантийный эксплуатационный срок составляет не менее 5 лет. Изделие может применяться во влажной среде, оно устойчиво к возникновению плесневых грибков и воздействию соляного тумана.
Другие параметры, характеризующие кабельную продукцию:
на напряжение 660 В
| Число проводников | Поперечное сечение, мм² | Диаметр наружный, мм | Вес из расчета кг на 1 км изделия |
| 1-но жильные | 2,5-50 | 5,36-13,6 | 34-265 |
| 2-х жильные | // | 8,32-25 | 58,8-566 |
| 3-х жильные | 2,5-240 | 10,3-43,3 | 107-2834 |
| 4-х жильные | // | 11,2-49,2 | 129-3734 |
на напряжение 1000 В
| Число проводников | Поперечное сечение, мм² | Диаметр наружный, мм | Вес из расчета кг на 1 км изделия |
| 1-но жильные | 2,5-120 | 5,76-20,54 | 38,6-578,2 |
| 2-х жильные | 25-70 | 19,4-31,3 | 332,8-812 |
| 3-х жильные | 2,5-240 | 10,3-43,3 | 107-2834 |
| 4-х жильные | // | 11,2-49,2 | 129-3734 |
Изоляция у изделий с жилами сечением 2,5-4 мм² имеет электрическое сопротивление 10 МОм, 6 мм² — 9, а 10 мм² и более – 7 МОм.
О конструкции
АВВГ-кабель может быть как одно-, так и многожильным. При этом сами жилы производятся из прочной В зависимости от применяемого материала также различают детали с сечением от 2,5 до 240 миллиметров (первый класс) или же от 70 до 240 миллиметров (второй класс). Ими являются однопроволочные и многопроволочные изделия.
В конструкции АВВГ-кабеля присутствуют и элементы изоляции. В основном это ПВХ-пластик, который изолирует поверхность проволоки от воздействий внешних факторов. Жилы могут иметь цифровую (0, 1, 2, 3 и так далее) и цветовую (белую, зеленую, малиновую) маркировки. Первый тип кабелей применяется, в основном, на крупных проводах с сечением от 70 мм 2 .
Говоря об элементах изоляции, необходимо отметить, что заполнение из ПВХ-материала накладывается с оболочкой провода одновременно и отделяет его от внешних воздействий среды. Для деталей с сечением в 16 квадратных миллиметров и более используется изоляция из нетканого полотна. В качестве защитного покрова здесь применяется двойной слой ПЭТФ-пленки и лент из ПВХ-пленки. Кроме этого, в производстве могут задействоваться оцинкованные ленты с битумной поверхностью и ПЭТФ-пленки. Оболочка производится из ПВХ-пластиката.
Силовой кабель АВВГ
Силовой кабель АВВГ служит для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В с частотой 50 Гц. Изделие предназначено для прокладки в земле, в кабельных каналах, в помещениях, под открытым небом в условиях, исключающих возможность механического повреждения и больших растягивающих усилий.Кабель АВВГ выпускается как одножильным, так и многожильным. Токопроводящие жилы изготовлены из алюминиевой проволоки. Они могут быть однопроволочными, сечением 2,5-240 мм2 (1 класс), и многопроволочными, сечением 70-240 мм2 (2 класс). Токопроводящие жилы имеют изоляцию из ПВХ-пластиката. Маркировка жил может быть как цветовая (белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная), так и цифровая (0,1.2,3,4) — для кабелей сечением 70 кв.мм и выше. Заполнение из ПВХ-пластиката накладывается одновременно с оболочкой и должно отделяться от изоляции и оболочки без повреждений. Для многожильных кабелей сечением жил 16 кв.мм и выше выполняется обмотка из нетканого полотна. В качестве защитного покрова используется слой из двух лент ПЭТФ пленки и двух лент ПВХ пленки, две стальные оцинкованные ленты или покрытые битумом и лентами ПЭТФ пленки. Оболочку изготавливают из ПВХ-пластиката.
Силовой кабель АВВГ предназначен для эксплуатации в стационарном состоянии при температуре окружающей среды от -50° С до +50° С, относительной влажности воздуха до 98% (при температуре до 35° С).
Предельная длительно допустимая температура нагрева жил в рабочем режиме + 70° С. Предельно допустимая температура нагрева жил в аварийном режиме или в режиме перегрузки + 80° С при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы. Максимальная допустимая температура нагрева жил при коротком замыкании (до 4 сек) + 160° С.
Кабели АВВГ в течение 10 мин. выдерживают испытание переменным напряжением 3 кВ и 3,5 кВ для кабелей с рабочим напряжением 660 В и 1000 В соответственно.
Прокладка и монтаж проводов АВВГ без предварительного подогрева производится при температуре не ниже -15°С. Минимальный радиус изгиба при прокладке одножильных кабелей — 10 Dн, многожильных — 7,5 Dн (Dн — наружный диаметр кабеля).
Строительная длина кабелей для сечений основных жил:2,5 — 16 мм2 — 450 м;25 — 70 мм2 — 300 м;
95 мм2 и выше — 200 м.
Электрическое сопротивление изоляции, пересчитанное на 1 км длины при температуре 20°С, для жил сечением 2,5 — 4,0 мм2 — не менее 10 МОм, 6 мм2 — не менее 9 МОм, 10 — 240 мм2 — не менее 7 МОм.
Гарантийный срок эксплуатации кабеля АВВГ — 5 лет, срок службы — 30 лет.
Сфера применения
Силовой кабель АВВГ с номинальным напряжением 0,66 кВ и 1 кВ применяется для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ с частотой 50Гц или на постоянное напряжение, в 2,4 раза превышающее переменное напряжение.
Кабель используется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах при отсутствии опасности механических повреждений в процессе эксплуатации, а также в земле, туннелях, каналах, шахтах, на открытом воздухе, в частично затапливаемых сооружениях — при наличии среды со слабой, средней и высокой коррозионной активностью. Провод АВВГ предназначен для вертикальных, наклонных и горизонтальных трасс и может использоваться в пожаро- и взрывоопасных помещениях, а также в местах, подверженных вибрации. Кабели не распространяют горение при одиночной прокладке.
Все статьи
www.erc.ru
Раскрытие аббревиатуры
Наименование несет в себе такую информацию о марке кабеля:
- а — материалом жилы является алюминий;
- в — изоляция жилы изготовлена из поливинилхлорида;
- в — внешняя общая изоляция, охватывающая все жилы, изготовлена из поливинилхлорида;
- г — дополнительные оболочки жил отсутствуют.
- цифры указывают на число жил и площадь их поперечника (минимум 2,5, максимум 240 кв. мм).
Увеличение толщины изоляционных слоев указывает на более высокое рабочее напряжение. В маркировке могут быть дополнительные буквы:
НГ (НГ-П) — материал изоляции стоек к воспламенению; LS — при разрушении изоляции от воздействия высокой температуры выделяется мало дыма. Следовательно, допускается расположение кабелей этой марки в каналах вплотную друг к другу. П означает форму жилы, т.е. она плоская; Т — модификация для тропического климата; ОЖ — жила выполнена как цельная; МП — жила многопроволочная
Обращаем внимание на то, что поливинилхлорид становится хрупким при отрицательных температурах (ниже -15 градусов Цельсия). По этой причине инсталляции кабельных линий марки АВВГ в морозную погоду недопустимы. Иначе появятся трещины в изоляции и проникновение влаги к жилам
Затем со временем произойдет короткое замыкание
Иначе появятся трещины в изоляции и проникновение влаги к жилам. Затем со временем произойдет короткое замыкание.
АВВГ: расшифровка кабеля
- А – алюминиевые токоведущие жилы;
- В – первая буква обозначает виниловую оболочку, вторая буква – изоляция из винила.
- Г – незащищенный провод, без оболочки.
- Тип кабеля указывается после тире. К примеру, АВВГ-ХЛ. Обозначения можно комбинировать.
- Т – тип климатического исполнения – тропический.
- ОЖ – жила изготовлена из цельного проводника.
- П – форма проводника — плоская.
- МН – число жил больше единицы.
- МП – жила выполнена из плетёной проволоки.
- НГ – проводник не распространяет горение и негорючий.
- ХЛ – эксплуатация возможна при достаточно низкой температуре окружающего воздуха.
- LS – FDDU проводник, сниженный уровень дымообразования и газовыделения.
- НГ-П – пучки кабеля не позволяют распространять горение.
- 1 – значение рабочего напряжения 1 кВ.
- 660 – значение мощности 660 Вт.
