Виды кабелей и проводов
Существует большое разнообразие кабелей и проводов, которые используются для передачи данных, электроэнергии и сигналов. Каждый тип кабеля имеет свои особенности, применение и требования к установке.
Вот некоторые из наиболее распространенных видов кабелей и проводов:
- Коаксиальный кабель (коаксиал) – используется для передачи высокочастотных сигналов, таких как телевизионные сигналы и сигналы интернета. Он состоит из центрального провода, изолирующего слоя, экранирования и внешней оболочки. Коаксиальный кабель обеспечивает хорошую защиту от помех и имеет низкую потерю сигнала.
- Витая пара – используется для передачи данных в компьютерных сетях. Он состоит из нескольких пар проводников, которые заплетены вместе. Витая пара обеспечивает хорошую защиту от помех и имеет высокую скорость передачи данных.
- Оптоволоконный кабель – используется для передачи световых сигналов с большой скоростью и на большие расстояния. Он состоит из стеклянного или пластикового волокна, заключенного в защитную оболочку. Оптоволоконный кабель обеспечивает высокую скорость передачи данных и имеет высокую устойчивость к помехам.
- Провод питания – используется для подачи электроэнергии. Он состоит из медных проводов, которые обеспечивают электрическую связь между источником питания и потребителем.
Кроме того, существуют различные стандарты и классификации для данных типов кабелей и проводов. Например, Ethernet-кабели классифицируются по их пропускной способности, такой как Cat5e или Cat6. Оптоволоконные кабели классифицируются по их режиму работы, например, одномодовые или многомодовые
При выборе кабеля или провода важно учитывать требования конкретного применения и соответствовать соответствующим стандартам и классификациям

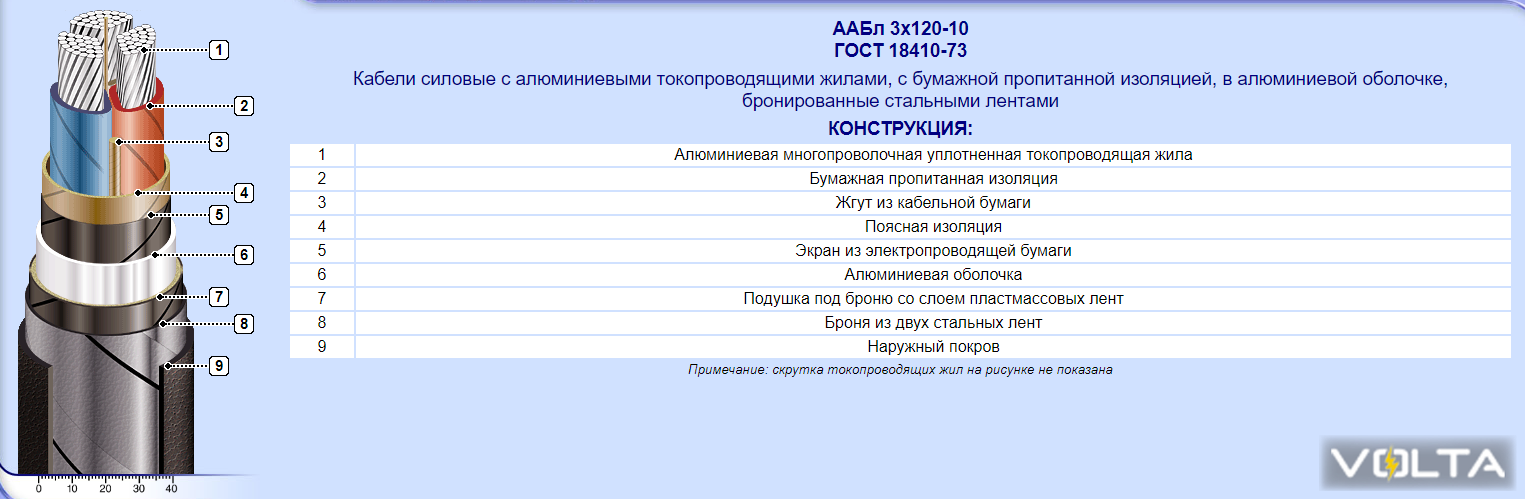

Строение проводника
Кабель имеет многослойную структуру. От внешней оболочки до токопроводящих жил выделяются следующие слои:
- Наружное покрытие изготовлено из стекловолокна. В некоторых случаях вместо него используют пряжу. Однако стекловолокно менее подвержено гниению.
- Слой брони. Изготовлен из стальной оцинкованной ленты толщиной 0,3-0,8 мм.
- Влагозащитная подушка. В ее основе битум и другие влагостойкие материалы.
- Алюминиевое покрытие. Придает жесткости конструкции и фиксирует жилы.
- Токопроводящий экран. Состоит из бумаги, пропитанной специальным веществом.
- Слой поясной изоляции. Пропитан тем же изолирующим составом.
- Наполнитель. Отделяет разноименные токоведущие жилы.
- Бумажная изоляция. На ней имеется номер или иное обозначение проводника.
- Токоведущая жила, выполненная из алюминия. Сердцевина кабеля, по которой протекает ток.
Строение высоковольтного алюминиевого кабеля
Область применения данного кабеля
Кабель ААБл необходим для обустройства подземных магистральных линий, а также для укладывания в траншеях, в условиях, где малая или средняя коррозийная активность почвы. Не рекомендуется применять такой кабель, где есть большая вероятность его повреждения или растяжения.
Для таких кабелей нет ограничения на расположение горизонтальных или наклоненных трасс, они могут быть использованы в обоих случаях, кроме вертикальной прокладки, так как масса кабеля на 1 метр длины довольно высока. В противном случае пришлось бы использовать много крепежного материала, дополнительные сварные конструкции и материалы в виде прутов и тому подобных, а это, в свою очередь, влияет на стоимость монтажа и дополнительных услуг.
Так как такие кабельные линии предназначены для применения в небольшом климатическом диапазоне с умеренным и холодным климатом, силовой кабель довольно часто используют не только для подключения стационарных установок, но и для низковольтных двигателей, привода конвейеров, машин грохочения, пластинчатых питателей, а также для подключения высоковольтных двигателей щековых дробилок, дробильно-сортировочных машин и так далее. Это обусловлено большой устойчивостью к повреждениям.
Проводники ААБл могут быть использованы в разных условиях – как на открытой местности, так и под землей, помимо этого, они могут быть размещены в помещениях. Кабеля марки ААБл в большинстве случаев используются в сетях, напряжение которых составляет 0,4 кВ или 6-10 кВ и с рабочей частотой 50 ГГц. Эти проводники приобрели популярность за свое качество, долгий срок службы и возможность применения в различных сферах деятельности.
Правила пользования алюминиевыми проводами
Правильное использование алюминиевых проводов имеет большое значение для обеспечения электрической безопасности и долговечности электроустановок. Ниже приведены некоторые правила, которые следует соблюдать при использовании алюминиевых проводов:
Проверка качества проводов
При покупке алюминиевых проводов необходимо убедиться в их качестве. Как правило, качественные провода соответствуют стандартам и имеют маркировку, указывающую на класс провода и его допустимые нагрузки. Также необходимо проверить внешний вид проводов и отсутствие механических повреждений.
Правильное подключение проводов
При подключении алюминиевых проводов следует использовать соединители и клеммы, предназначенные специально для этих проводов. Кроме того, необходимо соблюдать правильную последовательность подключения проводов и затягивать соединения достаточно крепко, но без излишнего напряжения.
Использование алюминиевых проводов вместе с медными
При использовании алюминиевых проводов вместе с медными необходимо соблюдать правильную последовательность подключения и использовать специальные соединители для таких соединений.
Установка алюминиевых проводов в соответствии с требованиями
При установке алюминиевых проводов необходимо соблюдать требования к их монтажу, прописанные в схемах электропроводки и нормативных документах. Например, при укладке проводов необходимо соблюдать минимальный радиус изгиба, а также не допускать механических повреждений проводов.
Регулярная проверка проводов на исправность
Важно регулярно проверять алюминиевые провода на наличие механических повреждений, нагрева и окисления. При обнаружении каких-либо дефектов проводов, их необходимо заменить
Защита от коррозии
Алюминиевые провода подвержены коррозии, поэтому их необходимо защищать от воздействия влаги и агрессивных сред. Для этого можно использовать специальные средства. Алюминиевые провода могут подвергаться коррозии, особенно во влажных условиях. Используйте правильные защитные материалы, такие как изоляция и герметизирующие соединители, для защиты проводов от коррозии.
Обратите внимание на допустимые нагрузки
Как и все электрические проводники, алюминиевые провода имеют допустимые пределы нагрузки, которые должны быть соблюдены. Не перегружайте провод, используйте правильный сечение провода для задачи и не превышайте максимальный ток.
Соединения должны быть правильно выполнены
При использовании алюминиевых проводов важно правильно выполнить соединения, чтобы избежать коррозии и обеспечить безопасную и надежную работу системы. Используйте правильные соединительные элементы и инструменты для выполнения соединений и следуйте инструкциям производителя
Избегайте механических повреждений
Алюминиевые провода могут повредиться при изгибе, перетирании или других механических воздействиях. Провода должны быть установлены в безопасном месте, где они не подвергаются механическим повреждениям.
Российские заводы-изготовители
ААБл относится к распространенным кабелям. Его выпускает сразу несколько российских заводов-изготовителей. Самые известные из них «Сарансккабель», «Кавказкабель» и «Камкабель». Последний из них числится в списке лучших производителей кабельной продукции в России.
Кабель марки ААБл выпускается с соблюдением требований ГОСТ 18410-73. У качественных производителей имеются соответствующие сертификаты на продукцию. Государственный стандарт содержит исчерпывающее описание характеристик изделия. Среди них габаритные размеры, вес, длительно допустимый ток и напряжение.
Преимущества и недостатки алюминиевых проводов
Преимущества алюминиевых проводов
- Легкий вес: алюминий является более легким металлом, чем медь, что делает алюминиевые провода более удобными для установки.
- Низкая стоимость: алюминий является более дешевым металлом, чем медь, поэтому алюминиевые провода обычно стоят дешевле, чем их медные аналоги.
- Устойчивость к коррозии: алюминий не ржавеет, поэтому алюминиевые провода обладают длительным сроком службы и могут использоваться во влажных условиях.
- Хорошая проводимость: хотя проводимость алюминия ниже, чем у меди, сечение алюминиевого провода может быть увеличено для компенсации этой разницы.
- Удобство транспортировки: благодаря своему легкому весу, алюминиевые провода проще транспортировать и устанавливать.
Недостатки алюминиевых проводов
- Более высокое сопротивление: алюминиевые провода имеют более высокое сопротивление, чем медные провода, что может привести к потерям мощности и нагреву проводов.
- Более сложная установка: из-за меньшей прочности и гибкости, алюминиевые провода могут быть более сложными для установки, особенно при установке на больших расстояниях.
- Необходимость использования специальных соединительных элементов: из-за того, что алюминиевые провода имеют более высокое сопротивление и более низкую прочность, необходимо использовать специальные соединительные элементы, которые обеспечивают надежную связь между проводами.
- Более высокая чувствительность к окислению: алюминиевые провода могут быть более чувствительны к окислению, что может привести к ухудшению контакта и увеличению сопротивления.
- Необходимость большего сечения провода: из-за более высокого сопротивления, алюминиевые провода должны иметь большее сечение, чтобы обеспечить нормальную работоспособность.
Предназначение марки ААБл
Кабель марки ААБл обладает низкой плотностью и высокой теплопроводностью, поэтому позволяет передавать ток с минимальными потерями. Также он достаточно легкий, значит, нет необходимости в больших конструкциях для его проводки и раскладки.
Кабель ААШВ
Большой востребованностью пользуются кабели низкого и среднего напряжения. Марка ААБл широко используется практически во всех высоковольтных линиях передачи, в электротехнической и обрабатывающей промышленностях.
Помимо конкретных применений, алюминий на 100% подлежит вторичной переработке, легкий по весу и очень ковкий, что делает его одним из предпочтительных металлов для использования.
Важно! По сравнению с медными аналогами, сопротивление алюминиевых проводов меньше на 20%. Следовательно, потери мощности I²R уменьшаются с 6% до 5%, таким способом экономится 1% всей энергии, произведенной и передаваемой в течение долгих лет. Кроме того получается экономия 33% затрат на строительство
Кроме того получается экономия 33% затрат на строительство.
Лом для переработки
Для того чтобы избежать в дальнейшем проблем, при выборе кабеля, прежде всего, следует обращать особое внимание на качество выполнения. Применение высококачественной продукции дает экономию затрат на производство и повышенную эффективность для жилых, коммерческих, промышленных задач. Описанный в статье ААБл кабель обладает двумя важными достоинствами: он дешевый и легкий
Описанный в статье ААБл кабель обладает двумя важными достоинствами: он дешевый и легкий.

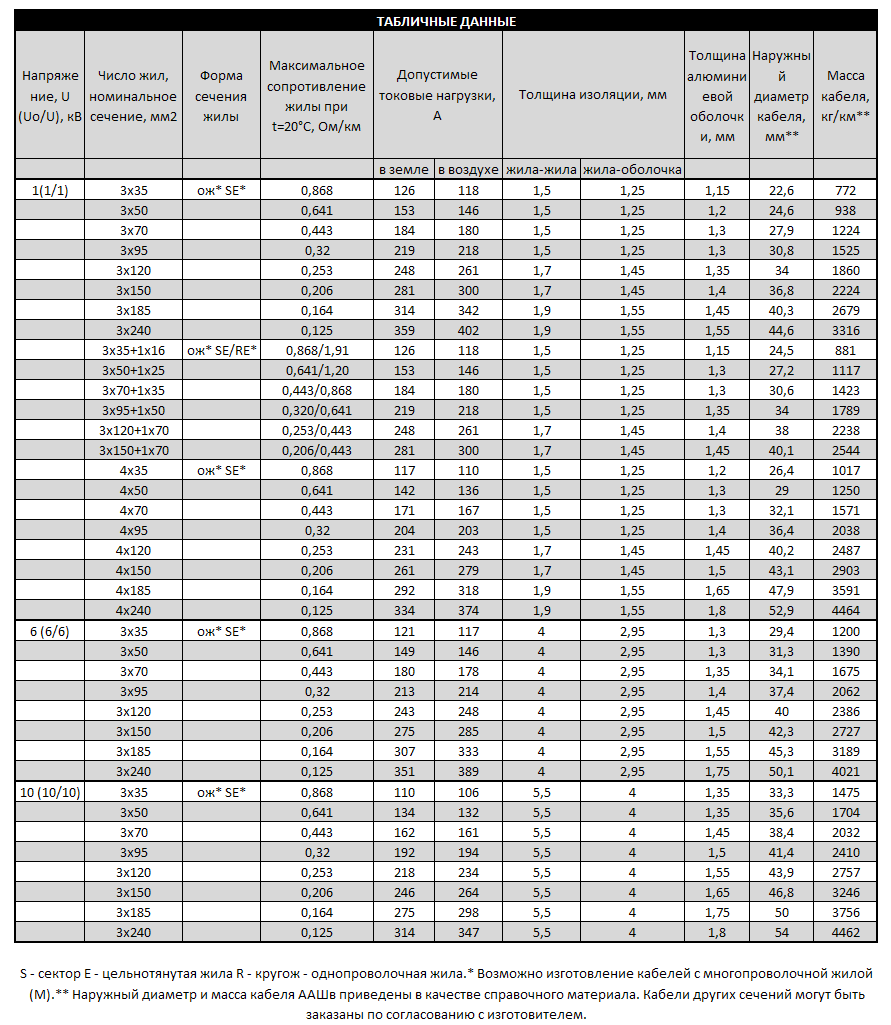

Технические характеристики
Электрический кабель — это элемент, предназначенный для проведения электричества. Основным материалом, из которого они изготавливаются, является медь (из-за высокой степени проводимости), хотя иногда используется и алюминий. Степень его проводимости ниже, но он дешевле меди.
Кабель ААБл имеет следующие технические характеристики:
- Радиус изгиба во время укладки не должен быть более 25 наружных диаметров по оболочке.
- Диапазон рабочих температур от -50 до +50 градусов.
- Провод выдерживает длительное нагревание до +80 градусов.
- Кабель рассчитан на 30 лет эксплуатации.
- Номинальное напряжение – от 1 до 10 киловольт при частоте тока 50 герц.
- Сопротивление изоляции – 100 МОм на км.
- Температура укладки не должна быть ниже 0 градусов.
- Нормальными условиями работы являются влажность 98% при температуре +35 градусов.
- Для одной жилы температура не должна быть выше +80 градусов.
Электрические кабели состоят из проводника, изоляции, заполняющего слоя и оболочки. Каждый из этих элементов выполняет свою функцию:
- Электрический проводник. Это часть кабеля, которая несет электричество, может состоять из одного или нескольких медных или алюминиевых проводов.
- Изоляция. Закрывает проводник, гарантирует, что электрический ток не выходит из кабеля и транспортируется по металлу по всей длине изделия.
- Наполняющий слой. Расположен между изоляцией и проводником. Обеспечивает сохранение округлого вида кабеля, так как во многих случаях проводники имеют несколько проводов, из-за чего форма их сечения далека от идеальной. С помощью слоя достигается округлый и однородный вид.
- Оболочка. Материал, защищающий кабель от непогоды и внешних воздействий.
Выбирая алюминий в качестве материала для проводников, необходимо принять во внимание некоторые соображения. Более низкая проводимость алюминия требует, чтобы сечение проводников было примерно на 30% больше, чем у медной конструкции — этот аспект следует учитывать, если требуется прочная кабельная разводка
Вам это будет интересно Кабель для домофона
Вам это будет интересно Кабель для домофона
Важно! Алюминий примерно на 70 процентов легче меди. Это не только означает снижение веса всех компонентов, необходимых во многих областях применения, но и облегчает монтаж системы электроснабжения
Кроме того, в тех случаях, когда требуется гибкое подключение кабеля, первичный выбор должен пасть на алюминий
Кроме того, в тех случаях, когда требуется гибкое подключение кабеля, первичный выбор должен пасть на алюминий.
Технические хаpaктеристики
Кабель канал гибкий
Здесь приведены технические параметры, общие для всех кабелей ААБл:
- Рабочий температурный диапазон находится в пределах от -500С до +500С.
- Максимальное сопротивление оболочки – около 100 мОм/км.
- Допустимая температура нагрева в течение длительного времени – +800С.
- Оптимальный срок службы – 30 лет.
- Класс гибкости – 1.
- Максимальный радиус изгиба кабеля – до 250.
- Максимальное напряжение – 10 киловольт.
- Благоприятные условия эксплуатации – 98% влажности при температуре до +350С.
- Во время укладки температура окружающей среды не должна быть менее 00С.
- Оптимальный перепад высот укладки кабеля с разным напряжением составляет:
- до 25м – 1 кВ;
- до 20м – 6 кВ;
- до 15м – 10 кВ.
Выше представленная информация собрана из действующих на сегодняшний день норм из сборников государственных стандартов.
Государственные стандарты
| № ГОСТа | Наименование | Дата введения в действие |
|---|---|---|
| 15150-69 | Исполнения для различных климатических зон | 01.01.71г. |
| 18410-73 | Кабель силовой с бумажной пропиткой ТУ | 01.01.75г. |
| 24641-81 | Оболочки кабельные ТУ | – « – |
| 7006-72 | Защитные покровы кабелей | – « – |
| 22483-2012 | Жилы токопроводящие для кабелей | 01.01.14г. |
Правила прокладки
Кабели ААБл укладывают в траншеи. Подземная прокладка силовых линий обеспечивает защиту магистралей от внешних механических и атмосферных воздействий. В грунтовых разработках могут размещаться до десятка и более кабелей.
Для прокладки силовых магистралей, состоящих из группы силовых линий, разработаны специальные технические условия. Ими оговариваются размеры траншей для каждого вида грунта, защита от агрессивной среды почвы. Следуя ТУ, проводят подготовительные мероприятия прежде, чем приступить к земляным работам.
Дополнительная информация. Энергетические линии под трaнcпортными коммуникациями заключают в железобетонные короба. При пересечении водных преград (реки, озёра, каналы) магистрали протягивают по конструкциям мостовых сооружений.
АСБ, АСБл, АСБГ, АСБ2л, АСБ2лГ
АСБ, АСБл, АСБГ, АСБ2л, АСБ2лГ.Область применения
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение 1, 6, 10 кВ.
АСБ — Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки в земле (траншеях) с низкой коррозионной активностью на трассах с наличием или отсутствием блуждающих токов и в земле (траншеях) со средней коррозионной активностью на трассах с отсутствием блуждающих токов, если в процессе эксплуатации не подвергаются растягивающим усилиям.
АСБл — Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в земле (траншеях) со средней коррозионной активностью на трассах с наличием или отсутствием блуждающих токов и в земле (траншеях) с высокой коррозионной активностью на трассах с отсутствием блуждающих токов, если в процессе эксплуатации не подвергаются растягивающим усилиям
АСБГ — Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации: в воздухе при наличии опасности механических повреждений в ходе эксплуатации; во взрывоопасных зонах В-Iг и В-II при отсутствии опасности механических повреждений в ходе эксплуатации; во взрывоопасных зонах В-Iб и В-IIа при наличии опасности механических повреждений в ходе эксплуатации.
Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).
АСБ2л — Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в земле (траншеях) со средней коррозионной активностью на трассах с наличием блуждающих токов и в земле (траншеях) с высокой коррозионной активностью на трассах с наличием или отсутствием блуждающих токов, если в процессе эксплуатации не подвергаются растягивающим усилиям.
Кабели с нестекающим изоляционным пропиточным составом ЦАСБ, ЦАСБл, ЦАСБ2л, ЦАСБГ предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.
Конструкция
- Жила — алюминиевая однопроволочная или многопроволочная секторной или круглой формы
- Изоляция — бумага, пропитанная вязким составом
- Поясная изоляция — бумага, пропитанная вязким составом
- Экран — лента электропроводящей бумаги
- Оболочка — выпрессованная свинцовая оболочка
- Защитный покров —
АСБ — подушка из крепированной бумаги, стальные ленты и наружный покров из пропитанной кабельной пряжи
АСБл — подушка из крепированной бумаги и полиэтилентерефталатные ленты, стальные ленты и наружный покров из стеклопряжи
АСБГ — подушка из крепированной бумаги и полиэтилентерефталатные ленты, стальные ленты, без наружного покрова
АСБ2л — подушка 2 слоя из крепированной бумаги и полиэтилентерефталатных лент, две стальные ленты и наружный покров из стеклопряжи
АСБ2лГ — подушка 2 слоя из крепированной бумаги и полиэтилентерефталатных лент, две стальные ленты, без наружного покрова
Расшифровка
А – алюминиевая жила
С – свинцовая оболочка
Б – броня из плоских стальных лент
2л – дополнительная двойная лавсановая лента
| Номинальное напряжение, кВ | 1, 6 или 10 |
| Диапазон температур эксплуатации, °С | -50 до +50 |
| Минимальная температура прокладки кабеля без предварительного подогрева, °С | Не ниже 0 °С |
| Допустимый радиус изгиба при монтаже диаметров кабеля , не менее | 25 |
| Срок службы кабеля, лет | 30 |
| Климатическое исполнение | У, УХЛ категории размещения 1, 5 по ГОСТ 15150-69 |
| Гарантийный срок эксплуатации, лет | 4,5 |
| Кабели соответствуют требованиям | ГОСТ 18410-73 |
| Число жил | Номинальное сечение | ||
| Номинальное напряжение кабеля | |||
| 1 | 6 | 10 | |
| 1 | 16-800 | — | — |
| 3 | 16-240 | 16-240 | 16-240 |
| 4 | 25-240 | — | — |
АСБ2Л-10
| Количество и сечение жил, шт х мм2 | Масса кабеля, кг/км | Наружный диаметр, мм |
| 3х25 ож | 1273 | 33 |
| 3х35 ож | 1312 | 31,8 |
| 3х50 ож | 1497 | 33,7 |
| 3х70 ож | 1827 | 36,8 |
| 3х70 | 1933 | 38,3 |
| 3х95 ож | 2130 | 39,8 |
| 3х95 | 2248 | 41,5 |
| 3х120 ож | 2444 | 42,2 |
| 3х120 | 2603 | 44,2 |
| 3х150 ож | 2814 | 45,2 |
| 3х150 | 3044 | 47,6 |
| 3х185 ож | 3284 | 48,2 |
| 3х185 | 3582 | 51 |
| 3х240 ож | 4012 | 52,5 |
| 3х240 | 4361 | 56,1 |
Как правильно соединить алюминиевые провода
Соединение алюминиевых проводов может быть сложной задачей, поэтому важно следовать инструкциям и рекомендациям производителя. Вот пошаговая инструкция, как соединить алюминиевые провода:
Подготовьте провода
Обрежьте концы проводов на длину, достаточную для соединения. Убедитесь, что провода чистые и не имеют следов коррозии.
Подготовьте соединительный элемент
Используйте только специальные соединительные элементы, предназначенные для использования с алюминиевыми проводами. Подготовьте элемент, следуя инструкциям производителя.
Соедините провода
Поместите обнаженные концы проводов в соединительный элемент, убедившись, что они находятся в глубине элемента. Затем зажмите элемент при помощи инструмента, предназначенного для этого, следуя инструкциям производителя.
Защитите соединение
Используйте герметизирующую смазку для защиты соединения от коррозии и влаги. Нанесите небольшое количество смазки на соединительный элемент и область, где соединение будет находиться.
Изолируйте соединение
Используйте изоляционную ленту или термоусадочную трубку, чтобы изолировать соединение. Обмотайте ленту или трубку вокруг соединения, плотно закрепите их на проводе, чтобы они не соскальзывали.
Проверьте соединение
После соединения проводов, проверьте надежность соединения. Убедитесь, что соединение не разъезжается и не двигается.
Преимущества и недостатки
Преимущества ААБл заключаются в следующем:
- прокладка ЛЭП без узлов присоединения на участках протяженностью 400 метров;
- кабель изготовлен из самозатухающего материала (не поддерживает горение);
- устойчивость к внешним механическим нагрузкам;
- универсальное применение: кабели прокладываются под землей, над землей и по воздуху;
- длительный срок службы — 30 лет.
Недостатки ААБл заключаются в том, что кабели не выдерживают условий жаркого климата и крайнего севера без дополнительной изоляции. Изделия также могут быть повреждены при размещении на путях с резкими изгибами.
Несмотря на то, что конструкция кабеля ААБл была разработана и утверждена Госстандартом в 70-х годах прошлого века, электроустановочная продукция актуальна и в современных условиях. Российская кабельная промышленность продолжает серийно выпускать продукцию этого типа. В странах СНГ действуют одинаковые стандарты производства силовых кабелей ААБл. На сегодняшний день это самая универсальная электропроводная продукция, используемая для прокладки электрических сетей и подключения заводских электростанций.
Где купить алюминиевые провода
- Сечение провода — выберите провод с нужным сечением в соответствии с мощностью потребляемого оборудования.
- Тип провода — существуют различные типы алюминиевых проводов, предназначенных для разных целей (силовые, контрольные, сигнальные и т.д.). Выберите провод, который соответствует вашим потребностям.
- Количество жил — убедитесь, что провод имеет нужное количество жил в соответствии с вашей электропроводкой.
- Стандарт качества — выбирайте провода от проверенных производителей, имеющих сертификаты качества.
- Стоимость — сравните цены на провода у различных поставщиков и выберите оптимальный вариант по соотношению цена-качество.
Некоторые крупные поставщики алюминиевых проводов в России:
- ООО «Металлопрокат и Кабель»: https://www.mkab.ru/
- ООО «Русский Кабель»: https://ruscable.ru/
- ООО «Кабельный Дом»: https://kabelniy-dom.ru/
- ООО «ТрейдСистем»: https://www.trade-system.ru/
- ООО «Электропровод»: https://www.elprovod.ru/
- ООО «Кабель.ру»: https://xn--80aohdoh.xn--p1ai/
В любом случае, при покупке алюминиевых проводов всегда рекомендуется обратиться к профессиональному электрику, который поможет с выбором и монтажом проводов в соответствии со всеми необходимыми стандартами и требованиями безопасности.
Предусилители
Усилители делают то, что указано в их названии: они усиливают мощность, а в случае звука – его громкость. Аудиовыход с компьютеров, CD-проигрывателей, телефонов и других цифровых устройств называют сигналом линейного уровня. Он обеспечивает определенный диапазон громкости выходного сигнала аппаратуры.
Однако есть некоторые устройства, которые выдают значительно более тихие или более слабые сигналы. Для получения сопоставимого уровня громкости они требуют дополнительного этапа усиления. Двумя наиболее часто используемыми устройствами такого типа являются микшеры и микрофоны.
DJ-вертушки требуют наличия фонокорректора, чтобы довести сигнал с винилового диска до уровня CD-плеера или контроллера. Почти все подобные устройства оборудуются встроенными предварительными усилителями.
Гнезда для подключения вертушки к микшеру предназначены исключительно для этого и ничего другого, поскольку у них есть определенный уровень выравнивания, необходимый для того, чтобы винил звучал как настоящая музыка. Поэтому соединение вертушки с линейным входом микшера дает тихий сигнал, а CDJ к входу фонокорректора – громкий, искаженный. Это происходит из-за предварительного усиления (или его отсутствия).
Микрофоны также требуют предусилителя, поскольку пассивные микрофоны также имеют тенденцию давать очень слабый сигнал по сравнению с линейным уровнем. Большинство микшеров имеют как линейные, так и микрофонные входы. В отличие от фонокорректоров, они не изменяют звук, поэтому можно подключить линейный выход к микрофонному входу и резко снизить коэффициент усиления для предотвращения ограничения частоты. Некоторые микшеры имеют опцию автоматического снижения уровня сигнала примерно на 20 дБ, фактически преобразуя вход в линейный.
Конструктивные особенности
Кабель АСБ представляет собой композит из последовательно наложенных друг на друга слоев различных материалов, каждый из которых играет свою роль в обеспечении защитных свойств. Данный кабель должен соответствовать ГОСТу 18410–73.
- Основа конструкции — проводники из алюминия. Они могут быть как однопроволочными, так и многопроволочными, секторной или круглой формы. Допускается наличие в одном кабеле 2–3 жил секторной формы, и одной — круглой, но не наоборот. Сечение каждой жилы — от 35 до 240 мм квадратных. Количество жил — от 1 до 4.
- Индивидуальная изоляция жил — на основе бумаги, пропитанной специальным диэлектрическим составом.
- Поясная изоляция (первая общая оболочка). Для кабелей, рассчитанных на 1 кВ, выполняется из того же материала, что и индивидуальная. Но кабель АСБ, рассчитанный на ток напряжением в 6 или 10 кВ, будет иметь поясную изоляцию из полупроводящей бумаги.
- Первая металлическая оболочка из прессованного свинца.
- Защитная подброневая «подушка» на основе битума, крепированной бумаги или полиэтиленфталата (у разных производителей может различаться).
- Собственно броня из двух завитых в спираль стальных лент.
- Наружная оболочка из стекловолокна, пропитанного битумом.
У кабелей марок АСБл и АСБ2л между слоями свинца и стали присутствуют дополнительные защитные ленты. Дело в том, что свинец (как, впрочем, и алюминий) — достаточно активный с химической точки зрения металл, он легко вступает в реакции с другими веществами. Но нужно отметить, что существенным превосходством по коррозионной стойкости перед своими собратьями обладает только АСБ2л.
Области применения
| Рекомендуемая область примененния при отсутствии растягивающих усилий (при прокладке в земле и воде), при отсутствии опасности механических повреждений (при прокладке на воздухе) |
| В земле с низкой коррозионной активностью |
Кабели с вязким пропиточным составом без применения стопорных муфт не допускают прокладку па трассах с разностью уровней между высшей и низшей точками расположения кабеля более 15-25 метров, при этом большие значения относятся к низковольтным кабелям с алюминиевой оболочкой и к бронированным. Кабели с нестекающим пропиточным составом допускают прокладку без ограничения разности уровней.
Правила прокладки
Кабели ААБл проложены в траншеях. Подземная прокладка линий электропередач обеспечивает защиту автомобильных дорог от внешних механических и атмосферных воздействий. В земляных работах можно проложить до десятка и более кабелей.
На прокладку ЛЭП, состоящей из группы ЛЭП, разработаны специальные технические условия. Они определяют размеры траншей для каждого типа грунта, защиту от агрессивной среды грунта. Следуя техническим условиям, проводят подготовительные мероприятия перед тем, как приступить к земляным работам.
Дополнительная информация. Линии электропередач под транспортными коммуникациями заключены в железобетонные короба. При пересечении водных преград (рек, озер, каналов) автомобильные дороги проводят по конструкциям мостовых сооружений.
ЦААШв 3х150
Характеристики кабеля ЦААШв 3х150
Кабель ЦААШв 3х150 предназначен для электропередачи в неподвижных установках в сетях на напряжение переменного тока — 6кВ-10кВ В с частотой 50 Гц. Отличительной особенностью конструкции кабеля является особая нестекающая пропитка. У кабель с нестекающей бумажной изоляцией вязкость состава выше и при рабочих температурах кабеля и допустимых уровневых разностях при монтаже состав не перемещается. Кабели, которые предусмотрено прокладывать вертикально, имеют или слабо пропитанную изоляцию или изоляцию с нестекающим составом. Кабель с обедненной пропиткой обрабатывается вакуумом после пропитки, а в нестекающую пропитку добавляют церезин, вещество получаемого из нефти, за счет которого пропитка не стекает, а это в свою очередь предотвращает разгерметизацию кабеля.
Расшифровка силового кабеля ЦААШв 3х150
- Ц — Бумажная изоляция, пропитанная нестекающим составом, содержащим церезин
- А — Алюминиевая токопроводящая жила
- А — Алюминиевая оболочка
- Шв — Защитный покров в виде шланга из поливинилхлоридного пластиката
Элементы конструкции кабеля ЦААШв 3х150
- Алюминиевая токопроводящая жила:
-однопроволочная (класс 1) сечением 25-240 кв. мм., -многопроволочная (класс 1 и 2) сечением 70-240 кв. мм.;
Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом
маркировка жил: -цифровая: 1, 2, 3, 4, -цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая;
Заполнение из бумажных жгутов; Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом; Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более; Алюминиевая оболочка; Подслой из битума и пленки ПЭТ; Наружный покров из ПВХ пластиката.
Область применения кабеля ЦААШв 3х150
Особенность всех кабелей с нестекающей пропиткой заключается в том, что их можно прокладывать без ограничения разности высот в отличии от кабелей с вязкой маслоканифольной пропиткой по ГОСТ 18410—73Е. Для кабелей с вязкой пропиткой при превышении допустимой высоты необходимо применение специальных стопорных муфт. Причина заключается в том, что при наличии разности высот при прокладке кабеля с вязкой пропиткой есть вероятность стекания пропитки изоляции, а это может привести к разгерметизации кабеля или уменьшению электрической прочности кабеля.
Чаще всего кабель ЦААШв 3х150 эксплуатируется в умеренном и холодном климате (от -50 до +50). Кабель можно подвергать растягивающим нагрузкам. Кабель ЦААШв 3х150 устойчив к вибрации. Благодаря этому ЦААШв 3х150 можно прокладывать рядом с источниками вибрации, например, в жилых и общественных зданиях рядом с инженерным оборудованием, в промышленных рядом с кузнечно-прессовым оборудованием, компрессорами, дизельмолотами и т.д. Кабель также можно прокладывать в земляных траншеях в независимости от коррозионной активности и блуждающих токов.
Кабель прокладывают одинарно. Есть все необходимые паспорта и сертификаты.
Общий срок службы кабеля составляет не менее 30 лет. Производители дают гарантийный срок эксплуатации 4,5 года.
Стоимость кабеля ЦААШв 3х150
Требования к укладке
ААБЛ отлично подходит для проведения ЛЭП в холодном и умеренном климате, при закладывании промзданий, шахт. При незначительной коррозионной активности, низких механических рисках возможна прокладка в грунте. При натяжении на открытом воздухе допустимое значение влажности не должно превышать 98%. Эксплуатационный срок может достигать 30 лет, при условии соблюдения требований при выполнении монтажных работ:
- должна учитываться совокупность факторов внешней среды (температура, влажность);
- необходимо минимизировать использования муфт;
- кабель должен укладываться на песчаную подушку, с контуром из кирпича, сверху отмечаться красной лентой (для предупреждения об опасности при применении экскаватора);
- после завершения работ обязательна установка предупреждающей табличкой, с указанием вольтажа.
Кабель ААБЛ обладает рядом достоинств по сравнению с аналогами из медных тоководов. Данное исполнение позволяет обеспечить лёгкий вес, влагоустойчивость, гибкость и податливость при укладке, простое строение расширяет сферу применения и удерживает доступную стоимость. Но при этом кабель не отличается высокой прочностью или теплопроводностью и имеет склонность к высыханию.
При выборе стоит тщательно рассчитывать планируемую мощность потребления, чтобы правильно определить сечение кабеля. Так как недостаточная величина приведёт к выходу из строя из-за перегрузки, а слишком завышенная — к излишним тратам на сам кабель. Специалисты «КабельТорг» помогут рассчитать оптимальное сечение, а после оформления заказа доставить кабель в любую точку России.
