Измерение сопротивления заземления, нормы сопротивления

Проверка заземления мультиметром

Вы купили частный дом или квартиру, и вся электрическая часть в помещении уже смонтирована до вас, встает вопрос: как проверить заземление в розетке мультиметром и узнать есть ли оно вообще? Все это можно выполнить с помощью визуального осмотра и измерений.

Далее описан алгоритм, как проверить заземление в частном доме:

Отключается вводной автомат, защищающий сеть от перегрузки.
Разбирается одна, любая, розетка.
На мультиметре устанавливается режим измерения напряжения.
Щупы прибора крепятся к фазе и «нулю» сети (см. ниже).
Включается вводной автомат. При рабочей электросети высветится значение «220» или около того.
При соблюдении мер безопасности щупы переносятся на заземляющий и фазный контакты. Значение, которое появится на экране, не должно сильно отличаться от первоначального. Хотя могут появиться и другие цифры. Это тоже означает, что заземление работает. Если монитор не отобразит каких-либо цифр — заземления нет.

Определить отсутствие заземления проще всего визуально. Обычно это видно по отсутствию третьего, желто-зеленого, провода в розетке. Но и при его наличии заземление может работать не так, как нужно. Для того, чтобы исключить эту вероятность, применяется контроль с помощью мультиметра.

В чём суть работы заземления?

Принцип действия защитного заземления основывается на главном качестве электрического тока – протекать по проводникам, которые обладают наименьшим сопротивлением. На сопротивление человеческого тела оказывают влияние многие факторы, но в среднем оно приравнивается к 1000 Ом.

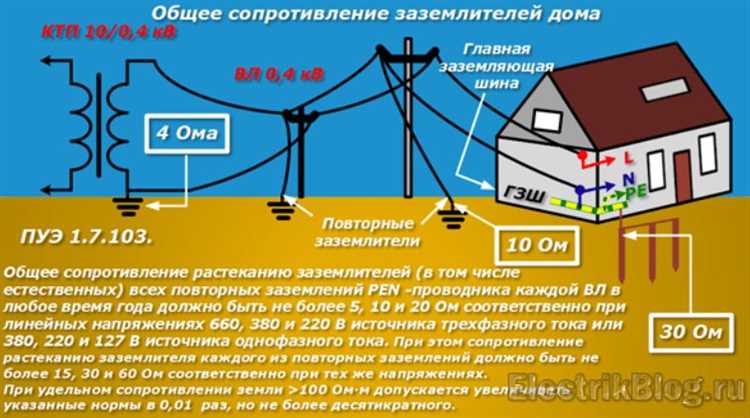

Согласно Правилам устройства электроустановок (ПУЭ) контур заземления должен иметь сопротивление гораздо меньшее (допускается не более 4 Ом).

А теперь смотрите, в чём заключается принцип действия защитного заземления. Если какой-то электрический прибор неисправен, то есть произошёл пробой изоляции и на его корпусе появился потенциал, и кто-то прикоснулся к нему, то ток с поверхности прибора будет уходить в землю через человека, путь будет выглядеть как «рука-тело-нога». Это смертельная опасность, величина тока 100 мА вызывает необратимые процессы.

Защитное заземление сводит этот риск до минимума. Современные электроприборы имеют внутреннее соединение заземляющего контакта штепсельной вилки с корпусом. Когда прибор посредством вилки включён в розетку и в результате повреждения на его корпусе появляется потенциал, то он уйдёт в землю по заземляющему проводнику с низким сопротивлением. То есть ток не пойдёт через человека с сопротивлением 1000 Ом, а побежит через проводник, у которого эта величина намного меньше.

Вот почему важным этапом в обустройстве электрического хозяйства в наших жилых домах является измерение сопротивления заземления. Нам нужна 100 % уверенность, что эта величина ниже наших человеческих 1000 Ом.

И запомните, что это процедура не разового характера, измеряться сопротивление должно периодически, а сам контур надо постоянно поддерживать в исправном состоянии.

Периодичность измерений

Проводить визуальный осмотр, измерения, а также при необходимости частичное раскапывание грунта нужно согласно графику, который установлен на предприятии, но не реже чем один раз в 12 лет. Получается, что, когда производить замеры заземления – решать вам. Если вы живете в частном доме, то вся ответственность лежит на вас, но не рекомендуется пренебрегать проверкой и замерами сопротивления, так как от этого напрямую зависит ваша безопасность, при пользовании электрооборудованием.

При проведении работ необходимо понимать, что в сухую летнюю погоду можно добиться наиболее реальных результатов измерений, так как грунт сухой и приборы дадут наиболее правдивые значения сопротивлений заземления. Напротив, если замеры будут проведены осенью либо весной в сырую, влажную погоду, то результаты будут несколько искажены, так как мокрый грунт сильно влияет на растекаемость тока, что, в свою очередь, дает большую проводимость.

Если вы хотите, чтобы измерения защитного и рабочего заземления проводили специалисты, то необходимо обратиться в специальную электротехническую лабораторию. По окончании работы вам будет выдан протокол измерения сопротивления заземления. В нем отображается место проведения работ, назначение заземлителя, сезонный поправочный коэффициент, а также на каком расстоянии друг от друга находятся электроды. Образец протокола предоставлен ниже:

Напоследок рекомендуем просмотреть видео, в котором показывается как измеряют сопротивление заземления опоры ВЛ:

Вот мы и рассмотрели существующие методики измерения сопротивления заземления в домашних условиях. Если вы не обладаете соответствующими навыками рекомендуем воспользоваться услугами специалистов, которые все сделают быстро и качественно!

Также рекомендуем прочитать:

Измерение мультиметром

Этот универсальный прибор, если все делать по стандартной, официально утвержденной методике, для таких целей, как отмечено, не подходит. Мультиметр на практике используется лишь для примерной оценки состояния заземления, выявления явных обрывов, то есть отсутствия надежного контакта соответствующего проводника с грунтом. Как это правильно делать описано здесь .

Почему данный тип измерительного прибора применяется лишь в редких случаях?

Большая погрешность измерений не дает истинного представления о реальном значении сопротивления.
Стандартная (рекомендуемая) методика не может быть применена, так как согласно ей прибор должен подключаться к 4-м точкам, к тому же разнесенным территориально. С мультиметром это сделать невозможно.
Официального заключения по результатам измерений таким прибором (задокументированного) не выдаст ни один специалист. Причина вполне объяснима – в нормативных актах использование мультиметра при проверке заземления не предусмотрено.

Тем не менее, есть ситуации, когда без мультиметра не обойтись. Например, на территории с довольно плотной застройкой. Это не позволяет производить измерения на больших расстояниях от здания. А согласно методике, оно должно быть в пределах 30±10 м. Подробнее, как измерить сопротивление с помощью мультиметра можно из видео:

Как подготовить мультиметр

Задача любого измерения – добиться максимальной точности показаний. Что необходимо проделать:

подобрать «хороший» мультиметр (у друзей, соседей и так далее). Какой лучше выбрать для различных целей описывали вот в этой статье. Подразумевается достаточно новый, а не выпущенный десятилетия тому назад, неповрежденный, с максимально возможным классом точности для этого типа приборов;
заменить элемент питания. Старая батарейка, частично разряженная, только увеличит погрешность измерения;
произвести калибровку (если она предусмотрена для конкретной модели).

Как подготовить рабочее место

Даже если вспомогательный электрод изначально при организации заземления и был установлен, то его еще нужно найти. Тем более, если дом построен много лет назад, и территория вокруг него уже несколько раз подвергалась перепланировке, обустройству и так далее. Следовательно, его «дубликат» необходимо поставить самостоятельно.

Для измерения сопротивления подойдет любой металлический штырь (то же арматурный пруток) сечением порядка 5 мм, который вгоняется в землю минимум на 1,5 м на расстоянии 7,5±2,5 от основного. Его найти намного проще, тем более что место расположения должно быть помечено (знаком, символом на стене дома). Хотя несложно определить и визуально – к нему часто тянется по-над поверхностью металлическая проволока (шестерка или восьмерка).

Где измерять сопротивление

Между основным штырем заземления и вновь установленным (дополнительным). Схема показана на рисунке.

Результат замеров позволяет понять, насколько отвечает стержень заземления тем требованиям, которые к нему предъявляются. По сути, измеряется суммарное сопротивление его и грунта. Дело в том, что большая его часть заглублена. В процессе длительной эксплуатации металл подвергается коррозии.

Кроме того, агрессивные хим/соединения вступают с ним в прямой контакт, что вызывает появление на поверхности этого электрода окисной пленки. Как результат – снижение способности стержня отводить в землю эл/ток (наведенный, возникший вследствие пробоя изоляции или в ином аварийном случае). Следовательно, такое заземление уже не способно обеспечить безопасность пользователя (обслуживающего персонала).

Предварительно определяется сопротивление дополнительного стержня. Его значение при оценке результата не учитывается.
Величина R заземления должна быть < 0,05 Ом.
При таком способе измерения погрешность в пределах 15%.
Диагностику контура необходимо проводить при благоприятных погодных условиях.

Методики измерения

Рассмотрим, как измерить сопротивление контура заземления. Первоначальным этапом всех проверок электричества станут подготовительные работы. К ним отнесем следующие операции:

визуальный осмотр устройств заземления на целостность;
проверка сварочных швов;
измерение расстояние от здания;
осмотр крепежей;
подтверждение отсутствия утечек тока с шин.

Проверка заземления — последовательный и несложный процесс. Чтобы провести все вышеперечисленные операции самостоятельно в домашних условиях, применяют измеритель сопротивления заземления и зануления. Все данные, которые будут получены в процессе замеров параметров заземления, должны соответствовать правилам. Все данные по заземлению регулируют нормы ПУЭ.

Рассмотрим поэтапно измерение заземления:

Проверяем напряжение. В случае его отсутствия устанавливаем группу питательных элементов (батарейки, аккумуляторы). Необходимо, чтобы они были с габаритами 1,5х3 и с правильным соотношением полярности.
Прибор необходимо взять в руки и установить на ровную горизонтальную поверхность. Необходимо строго проследить, чтобы все углы аппарата были на одном уровне.
Затем последует процедура калибровки измерительного аппарата. Находим переключатель диапазона на панели инструментов устройства. Устанавливаем его в положение “контроль”. Нажав красную кнопку, воспользовавшись вращающейся ручкой, устанавливаем стрелку табло в положение ноля. В случае измерения заземления аппаратом М416 шкала на этом этапе покажет 5 (с отклонением в «+» или «-» 0,3). Если данные не соответствуют норме, прибор необходимо отдать в ремонт.
Выбираем более удобное расположение и определяемся со схемой, по которой следует работать аппарату.
Производим расчёт. Если необходимо получить укрупненные данные, соединяем первый и второй выводы с перемычкой. Аппарат М416 переключаем в схему трех зажимов.
В случае необходимости измерений по четырехзажимной схеме, ориентируемся на порядок действий, представленный на приборе.
Вбиваем в грунтовые массы стержень зонта и электрод, выполняющий вспомогательную функцию

Важно учитывать, что минимально допустимая глубина проникновения зонда и электрода — 0,5 м.
В процессе вбивания зонда в грунт производим только плавные удары, которые позволят снизить сопротивление заземляющего контура.
Провода, идущие к заземлению необходимо тщательно очистить от различных примесей, пыльного налета и красок. Лучше всего применять для этих целей напильник, к которому с другого конца прикрепляется кабель с сечением 2,5 мм.кв.
Когда все вышеперечисленные мероприятия предприняты, определена схема, откорректировано местоположение аппарата, можно приступать к расчету.
Фиксируем переключатель на отметке “х1”, производим вращение ручки и устанавливаем стрелку на нулевое значение.
Полученное значение умножается на соответствующее число. К примеру, если рычаг указывает на отметку “х10”, умножаем значение на 10.

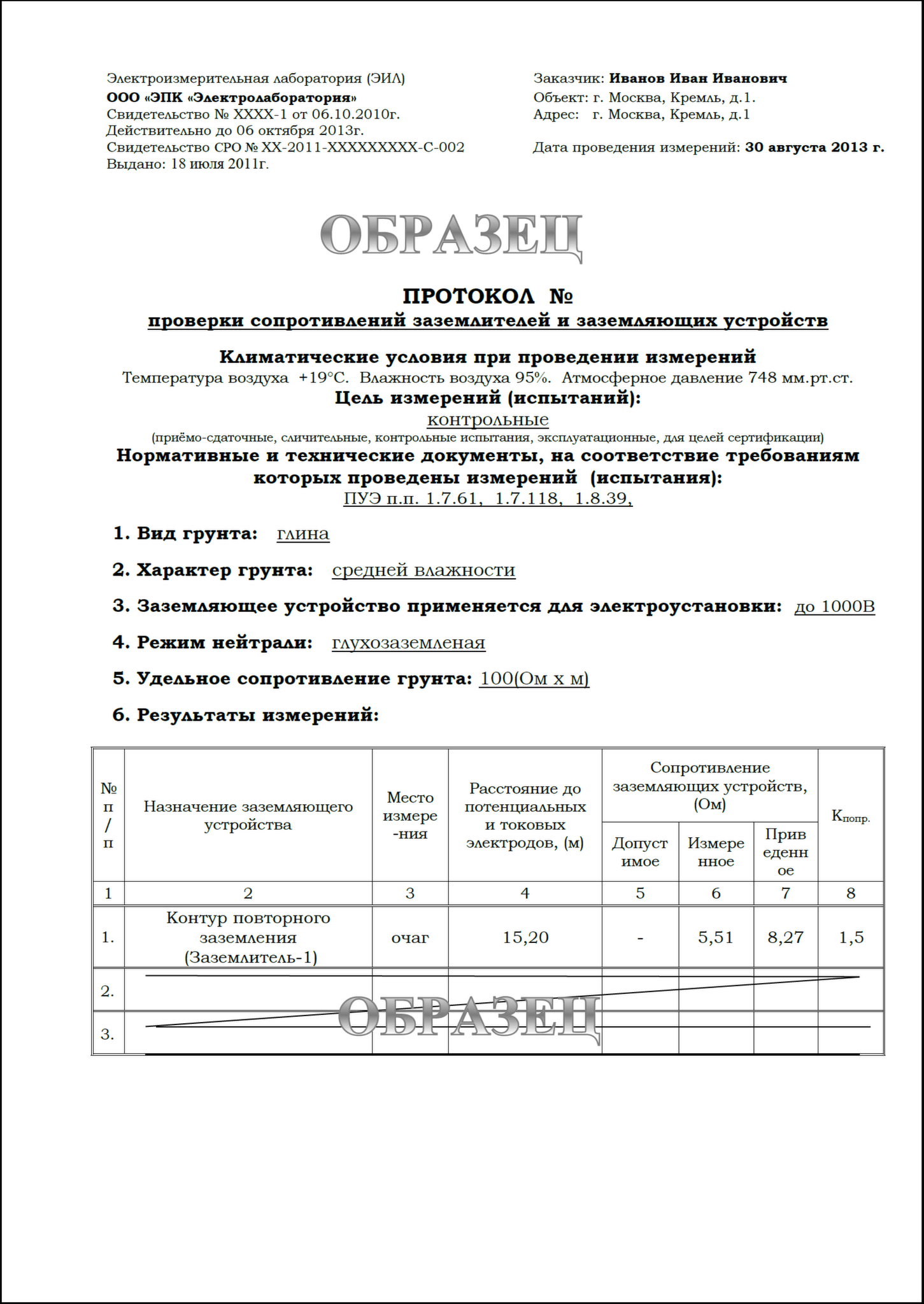

Результаты измерения заносятся в акт проверки заземления (его еще называют протоколом проверки заземления).

К примеру, если рычаг указывает на отметку “х10”, умножаем значение на 10.
Результаты измерения заносятся в акт проверки заземления (его еще называют протоколом проверки заземления).

https://www.youtube.com/embed/GUKqUYtYlhQ

Нормативные требования к сопротивлению контура заземления

Государственные стандарты

Один из основных нормативных документов, регламентирующих сопротивление контура заземления, – ГОСТ Р 50571.3-94 «Правила устройства электроустановок. Часть 3. Защита от электрического удара». В данном стандарте приведены минимальные требования к сопротивлению заземляющего устройства для различных типов зданий и сооружений.

Профессиональные стандарты и руководства

Кроме того, сопротивление контура заземления регламентируется профессиональными стандартами и руководствами, разработанными специалистами в области электротехники. Эти документы обычно ориентированы на конкретные виды работ и предоставляют рекомендации по выбору оптимального значения сопротивления заземления для каждого случая.

В целом, соблюдение нормативных требований по сопротивлению контура заземления является важным условием для обеспечения безопасности работников и оборудования при проведении электротехнических работ, а также для предотвращения аварийных ситуаций и повреждения электрических устройств.

Обзор методик

Метод амперметра-вольтметра

Для проведения измерительных работ необходимо искусственно собрать электрическую цепь, в которой ток течет через испытуемый заземлитель и токовый электрод (его еще называют вспомогательным). Также в этой схеме задействуется потенциальный электрод, назначение которого – замер падения напряжения во время протекания электрического тока по заземлителю. Потенциальный электрод нужно расположить одинаково далеко от токового электрода и испытуемого заземлителя, в зоне с нулевым потенциалом.

Чтобы измерить сопротивление методом амперметра-вольтметра необходимо воспользоваться законом Ома. Итак, по формуле R=U/I находим сопротивление контура заземления. Такой метод хорошо подходит для измерений в частном доме. Чтобы получить нужный измерительный ток можно воспользоваться сварочным трансформатором. Также подойдут и другие виды трансформаторов, вторичная обмотка которых электрически не связана с первичной.

Использование специальных приборов

Сразу отметим, что даже для измерений в домашних условиях многофункциональный мультиметр не сильно подойдет. Чтобы измерить сопротивление контура заземления своими руками используются аналоговые приборы:

МС-08;
М-416;
ИСЗ-2016;
Ф4103-М1.

Рассмотрим, как измерить сопротивление прибором М-416. Сначала нужно убедиться, что у прибора есть питание. Проверим наличие батареек. Если их нет, нужно взять 3 элемента питания напряжением 1,5 В. В итоге получим 4,5 В. Готовый к использованию прибор нужно поставить на ровную горизонтальную поверхность. Далее калибруем прибор. Ставим его в положение «контроль» и, удерживая красную кнопку, выставляем стрелку на значении «ноль». Для измерения будем пользоваться трехзажимной схемой. Вспомогательный электрод и стержень зонда забиваем не менее чем на полметра в грунт. Подсоединяем к ним провода прибора по схеме.

Переключатель на приборе устанавливается в одно из положений «Х1». Зажимаем кнопку и крутим ручку, пока стрелка на циферблате не сравняется с о. Полученный результат необходимо умножить на ранее выбранный множитель. Это и будет искомое значение.

На видео наглядно демонстрируется, как измерить сопротивления заземления прибором:

Также могут быть использованы более современные цифровые приборы, которые намного упрощают работы по замерам, более точны и сохраняют последние результаты измерений. Например, это приборы серии MRU – MRU200, MRU120, MRU105 и др.

Работа токовыми клещами

Сопротивление контура заземления можно измерять также токовыми клещами. Их преимущество в том, что нет необходимости отключать заземляющее устройство и применять вспомогательные электроды. Таким образом, они позволяют достаточно оперативно вести контроль за заземлением. Рассмотрим принцип работы токовых клещей. Через заземляющий проводник (который в данном случае является вторичной обмоткой) протекает переменный ток под воздействием первичной обмотки трансформатора, которая находится в измерительной головке клещей. Для расчета величины сопротивления необходимо разделить значение ЭДС вторичной обмотки на величину тока, измеренную клещами.

В домашних условиях можно использовать токовые клещи С.А 6412, С.А 6415 и С.А 6410. Более подробно узнать о том, как пользоваться токоизмерительными клещами, вы можете в нашей статье!

Безэлектродный способ

Этот метод является наиболее современным и позволяет измерять сопротивление контура, не прибегая к размыканию заземляющих стержней и установке дополнительных заземляющих электродов. В связи с этим условием, метод имеет ряд дополнительных преимуществ:

возможность производить замеры в полевых условиях, в тех местах, где невозможно применить другие методы измерения сопротивления;
экономия времени и средств для выполнения работ.

Безэлектродный метод может применяться, если используются двое измерительных токовых клещей. Например, это могут быть современные тестеры типа Fluke 163. Клещи располагают вокруг заземляющего электрода или соединительного кабеля. Клещами при этом измеряется индуцируемое напряжение. Его амплитуда фиксируется вторыми клещами.

Тестер автоматически определяет сопротивление контура заземления для данного соединения.

Как измерить сопротивление контура заземления

Сопротивление контура измеряется сразу же, как только жилой объект введен в эксплуатацию. В дальнейшем, подобные замеры выполняются 1 раз в год. Для измерений применяются специальные приборы, быстро и точно определяющие удельное сопротивление стержней и других металлических элементов, грунтов, в которых они установлены.

Замеры проводятся в несколько этапов:

Вначале заземление замыкается с искусственной цепью электрического тока, в которой замеряется падение напряжения.
Возле испытуемого стержня размещается электрод вспомогательного назначения, соединяемый с тем же источником электрического напряжения.
Затем, с помощью измерительного зонда, в зоне нулевого потенциала, выполняются замеры падения напряжения на первом стержне. Этот метод получил наибольшее распространение.

Проведение замеров лучше всего выполнять в зимнее или летнее время. В заземляющих устройствах сопротивление может отличаться в каждом отдельном случае. Например, в частных домах его значение доходит до 30 Ом. Сами замеры выполняются с помощью 2-х, 3-х или четырехполюсной методики.

Правила замера сопротивления контура заземления:

Для размещения потенциального зонда, замеряющего сопротивление, используется контрольный участок, расположенный между токовым вспомогательным зондом и заземлителем.
Длина контрольного участка должна быть выше размеров полосового электрода или глубины заземляющего стержня примерно в 5 раз.
Если сопротивление измеряется в целом комплексе заземляющей системы, то расстояние контрольного участка можно вычислить по максимальной длине диагонали, проходящей между отдельными заземляющими устройствами.

Иногда проводятся дополнительные замеры, особенно в многочисленных подземных коммуникациях. В этих случаях выполняется несколько измерительных операций, во время которых изменяются направления и расстояния лучей между зондами. Реальное значение принимается по самому худшему результату.

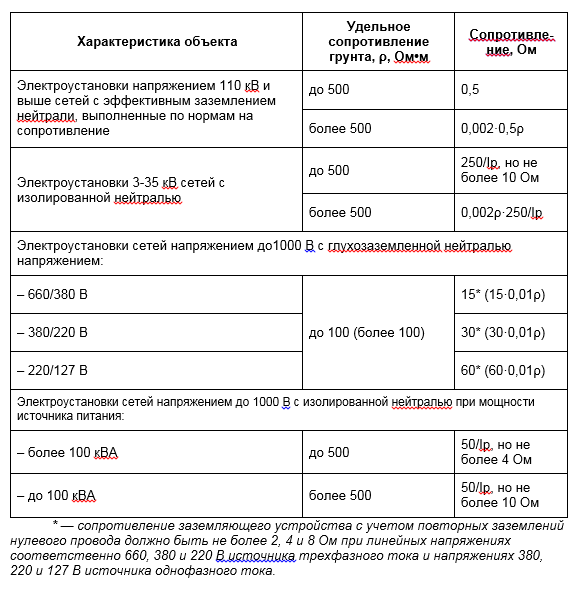

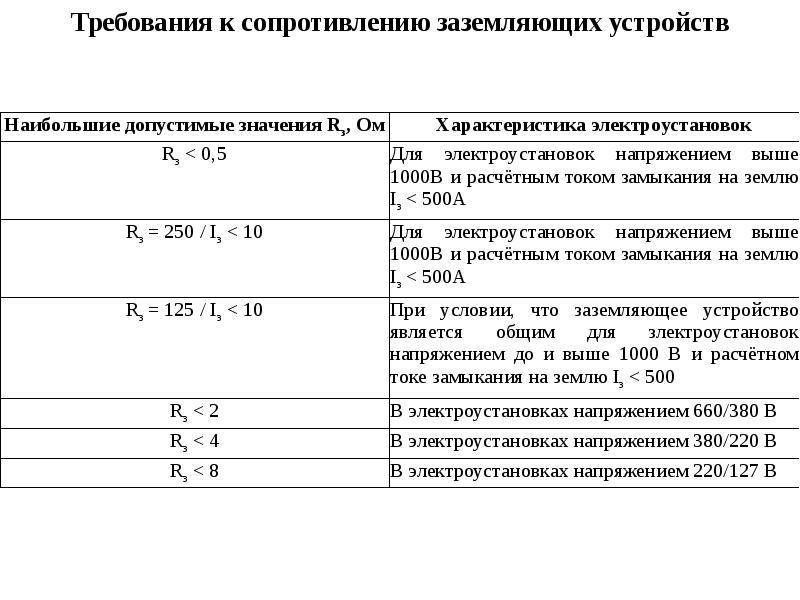

Существуют допустимые нормы сопротивления заземляющих устройств, которые не должны превышаться, независимо от времени года. Все максимально допустимые значения отражены в таблицах или приложениях ПУЭ.

Как пользоваться

Перед началом работ нужно выполнить фазировку потенциальных цепей (П1 и П2) и токовых (Т1 и Т2). Она достигается присоединением цепей П1 и Т1 по одну сторону, П2 и Т2 – по другую сторону относительно подключаемого объекта.

К сведению. Соединение токовых и потенциальных цепей можно производить как в точке измерения при четырёхпроводном методе, так и разносить между собой при определении удельного сопротивления почвы.

Установка штырей имеет свои особенности:

монтаж электродов выполняется по одной линии;
между электродами выдерживается расстояние, равное пятикратной глубине погружения в грунт;
поверхность штырей должна быть очищена от грязи.

Подключения электрода к ИС 10 выполняется к гнёздам: Т1, П1, Т2, П2 в определённой последовательности.

Последовательность подключения электродов к прибору

После того, как прибор подключен к измеряемому объекту, нужно кратковременно активировать кнопку «Rx / ↵». На дисплее отобразится команда «ИЗМЕРЕНИЕ», и устройство перейдёт к режиму измерения потенциалов по входам П1 и П2.

На экране возможно появление сообщений:

« ВНЕ ДИАПАЗОНА» – это значит, что сопротивление измеряемого участка >10 кОм;
« НЕТ ЦЕПИ» – сообщение, указывающее на дефект, препятствующий поддержанию минимального тока (плохой контакт, обрыв цепи или неравномерность структуры почвы).

Руководство пользователя, прилагаемое к прибору, описывает методику двух тестов:

двух,- трёх,- или четырёхпроводной метод – 2П, 3П, 4П;
автоматического определения сопротивления грунта – Rуд.

Важно! Наличие в составе активного сопротивления объекта индуктивной или ёмкостной компоненты изменят показания на дисплее. В отражённом результате будут учтены и они

Первый способ

В меню устройства выбирается четырёхпроводный метод нажатием кнопки «РЕЖИМ». Из представленных опций выделяется «4П». Далее кнопкой «Rx / ↵», запускается измерение. Числовое значение сопротивления заземления выводится на экран.

Этот метод существенно уточняет результаты измерения, потому что не учитывает сопротивления измерительных шнуров и переходные сопротивления точек подсоединения.

Четырёхпроводная схема подключения ИС10 к сложному заземлителю

Второй способ

Измерители сопротивления ис 10 используют для определения удельного сопротивления грунта, в котором расположен защитный контур. Прежде, чем заземлить объект, желательно знать этот показатель. На уже защищённых объектах его необходимо периодически тестировать.

При пользовании прибором выполняются следующие действия:

располагаются электроды на расстоянии, в 5 раз превышающем заглубление электродов, с соблюдением прямолинейности;
присоединяются штыри к выходам Т1, П1 и П2, Т2;
прибор переводится в режим «4П» и запускается кнопкой «Rx / ↵»;
снимаются показания сопротивления RE.

При помощи формулы находится удельное сопротивление.

R уд = 2π * d * RЕ,

где d – межэлектродный интервал, м.

Присоединение ИС 10 при определении удельного сопротивления

При производстве измерений с автоматическим определением R уд нужно:

в опции «РЕЖИМ» выделить режим «R уд»;
сравнить сохранённые в приборе расстояния между заземлителями и при необходимости изменить функцией «УСТ. РАССТ»;
курсорами ▲ или ▼ выставить расстояние от 1 до 99 м с интервалом в 1 м;
подтвердить выбор кнопкой «Rx / ↵».

Внимание! Измерения этого значения допустимы только по четырёхпроводному методу. Он запускается автоматически. Результат выводится на дисплей в единицах: «Ом*м», «кОм*м» или «МОм*м»

Результат выводится на дисплей в единицах: «Ом*м», «кОм*м» или «МОм*м»

Величину метража между электродами прибор запоминает до следующих измерений или до введения других значений

Результат выводится на дисплей в единицах: «Ом*м», «кОм*м» или «МОм*м». Величину метража между электродами прибор запоминает до следующих измерений или до введения других значений.

Применение прибора с электроизмерительными клещами позволяет узнать распределение токов в процентном соотношении между отдельными заземлителями в многоэлементном контуре. По данным временного мониторинга (при составлении ежегодных протоколов измерения), отражаемых в паспорте заземляющего устройства, можно оценивать темп и характер старения элементов. На этом же основании следят за изменением структуры грунта по периметру контура.

Портативный измеритель отвечает всем современным требованиям измерительных приборов. Простой интерфейс и подробная информация, отображаемая на дисплее, делают измерения понятным и простым процессом. Прочный корпус и удобные гнёзда для подключения электродов способствуют долгой и безотказной эксплуатации.

Что такое заземление?

Защитное заземление – это преднамеренное соединение с землёй тех частей электрического оборудования, которые при нормальной работе электросети не находятся под действием напряжения, но могут попасть под его влияние в результате пробоя изоляции. Основной целью заземления является защита людей от действия электрического тока.

Главная составляющая защитного заземления – это контур. Он представляет собой конструкцию естественных или искусственных заземлителей, то есть несколько заземляющих электродов соединяются в единое целое. В качестве электродов чаще всего используют прутья из стали. Медные пруты применяют реже в силу того, что это дорого.

Но если есть финансовые возможности, то имейте в виду, что медь является идеальным вариантом и наилучшим проводником.

По логике понятно, что контур заземления должен располагаться в земле. Так как нас интересует защита дома, то неподалёку от строения и силового щитка выбирается подходящее место с нормальным грунтом. В землю вбиваются три штыря так, чтобы они располагались треугольником, и расстояние между ними было 1,5 м.

Теперь понадобится сварочный аппарат и металлическая шина, с помощью которых электроды нужно увязать между собой в равносторонний треугольник. Контур готов, теперь к нему нужно закрепить медный проводник, который дальше идёт в щиток и подсоединяется там к заземляющей шинке. А на эту шинку выводятся заземляющие проводники от всех розеток.

Перед использованием необходимо проверить контур на заземляющее сопротивление.

О том, что такое заземление – на следующем видео:

https://www.youtube.com/watch?v=lj-i23-xzoc

Для чего проверяется заземление

Проверка состояния заземления является важным мероприятием, направленным на защиту людей от действия электрического тока. Для решения задачи, как проверить заземление в частном доме используется специальное оборудование. Полученные результаты дают возможность установить, в каком состоянии находится заземление, соответствует ли установленным нормам и способно ли выполнять свои функции. Обычно такие измерения проводятся квалифицированными специалистами из организации, обслуживающей домашнюю сеть.

Периодические проверки заземления должны обязательно проводиться, несмотря на то что вся электрика в доме монтировалась профессиональными электротехниками. Нередки случаи, когда неправильное соединение контура вызывает его преждевременный износ. В связи с этим рекомендуется в установленные сроки делать измерение и проверять, в каком состоянии находится грунт и размещенные в нем электроды, а также заземляющие проводники, шины и элементы металлосвязей.

Данная процедура, определяющая, есть ли заземление, проводится в жилых домах не реже 1 раза в 3 года, а на объектах промышленного производства – ежегодно.

В процессе замеров тестером определяется сопротивление контура, значение которого должно соответствовать установленным нормам. Если показатели получились выше нормативных, их можно снизить. Для этого нужно просто увеличить площадь взаимодействия путем добавления электродов или поднимается величина общей проводимости грунта, с помощью увеличения концентрации солей, содержащихся в почве.

Следует учитывать, что устройство обычного заземления может лишь понизить напряжение, поступающее на корпус оборудования. Сделать защиту более надежной поможет устройство защитного отключения – УЗО, устанавливаемое в одной связке с заземлением. Любые защитные средства проектируются и выбираются индивидуально, в соответствии с условиями эксплуатации. Выбор осуществляется с учетом влажности, структуры грунта и других факторов.

Необходимо помнить и о том, что многие виды современных электрических устройств оборудованы встроенным УЗО, срабатывающим лишь при включении в розетку, имеющую заземление. Поэтому их нормальная работа полностью зависит от правильного подключения защиты и дальнейших проверок ее работоспособности.

Прямое сопротивление контура заземления

Определение прямого сопротивления

Прямое сопротивление контура заземления определяется как сопротивление, которое представляет собой сумму сопротивлений почвы и электродов заземления. Это сопротивление является результатом взаимодействия тока с землей и зависит от таких факторов как состав почвы, ее влажность, плотность и конструкция заземляющих устройств.

Прямое сопротивление измеряется в омах и обозначается символом R_прямое. Оно определяется путем измерения падения напряжения на контуре заземления при заданной силе тока.

Влияние прямого сопротивления

Прямое сопротивление контура заземления имеет прямую связь с эффективностью работы заземляющих устройств. Чем ниже прямое сопротивление, тем лучше контур заземления обеспечивает защиту от перенапряжений и заземляет электроустановки.

Кроме того, прямое сопротивление также влияет на мощность короткого замыкания и может повлиять на цепи землеустройства

Наличие низкого прямого сопротивления важно для эффективной заземляющей системы, которая способна вовремя обнаруживать и отводить утечки электрического тока

Сопротивление	Омы	Оценка
Менее 10	Очень низкое
10-100	Низкое
100-500	Среднее
500-1000	Высокое
Более 1000	Очень высокое

Таким образом, оптимальное значение прямого сопротивления контура заземления способствует надежной и безопасной работе электрических систем, а также уменьшает риск возникновения аварийных ситуаций и повреждения оборудования.

Измерение сопротивления контура заземления
