Сферы применения
Инверторы используются в различных ситуациях:
- В дальних поездках обеспечивают возможность подключения к аккумулятору автомобиля
необходимых приборов (холодильника, электрических инструментов и т.д.). - Преобразование энергии, полученной от альтернативных источников (например, от солнечных батарей).
- Резервное энергоснабжение дома на случай неожиданного отключения электричества.
- Источник энергии на загородных участках при отсутствии централизованной электрификации и т.д.
Для выполнения каждой из этих задач выбирают соответствующие модели преобразователей. Чаще всего инверторы 12/220 используются автомобилистами.
Устройства с входным напряжением 12 В и 24 В не являются взаимозаменяемыми!
Классификация
Основными критериями классификации этих приборов являются мощность, форма тока и входное напряжение. Выбор конкретной модели зависит от целей, с которыми приобретается устройство.
Для подключения к автомобильному прикуривателю используются простейшие компактные преобразователи небольшой мощности. От них могут получать питание гаджеты с низким потреблением электроэнергии (телефоны, ноутбуки, вентиляторы, фонарики).
Мощность инвертора, включаемого в прикуриватель, не должна превышать 150 Вт. В противном случае можно вывести из строя всю электропроводку автомобиля.
Преобразователи для питания приборов мощностью от 150 Вт присоединяют напрямую к клеммам аккумулятора. Чтобы снизить потери КПД, не рекомендуется использовать «крокодильчики», которые входят в комплектацию некоторых моделей. Для стабильного и надёжного подключения больше подойдут медные клеммы с винтовым соединением.
Номинальная и пиковая мощность
При выборе преобразователя следует суммировать мощность всех потребителей, которые будут к нему подключены. К полученному результату прибавляют ещё 20%, так как прибор не сможет долго работать на пределе возможностей. Кроме того, возможны потери вследствие плохого контакта в соединениях или низкого качества кабеля. Также нужно учитывать ёмкость аккумулятора.
Рассчитывать мощность инвертора необходимо по двум характеристикам: номинальной и пиковой. Первая из них определяет нагрузку, под которой прибор может работать длительное время. У бытовых моделей она обычно составляет от 60 до 1000 Вт. Однако существуют модификации, у которых этот показатель превышает 1 кВт. С их помощью можно обустроить мобильную мини-электростанцию. Их целесообразно покупать, например, для подключения электроинструментов.
Пиковая мощность характеризует максимальную нагрузку, которую инвертор может выдержать в течение короткого промежутка времени. Она варьируется в пределах 150 – 10000 Вт. Ток, потребляемый некоторыми электроприборами при начале работы, в несколько раз превышает номинальное значение
Выбирая преобразователь, нужно обязательно обратить внимание на этот момент, иначе подключенное к нему оборудование может не запуститься
Мнение эксперта
Кузнецов Василий Степанович
Если устройство используется при работающем двигателе автомобиля, ток его нагрузки не должен быть выше тока, вырабатываемого генератором.
Для бытовых нужд (например, путешествий на автомобиле) обычно бывает достаточно инвертора мощностью до 600 Вт. Этого хватит, чтобы включить холодильник, зарядить телефон, ноутбук или фонарик. Ток нагрузки такого прибора составляет примерно 50 А, что значительно меньше показателей современных автомобильных генераторов.
Форма тока
Важным критерием выбора преобразователя является форма тока, получаемая на выходе. От этого параметра зависит, какие приборы к нему можно подключить.
Существует два вида формы:
- Чистая (непрерывная) синусоида. Диаграмма тока представляет собой ровную синусоиду. Такие приборы обеспечивают безопасное подключение любого оборудования. В схему этих устройств входят дорогостоящие комплектующие, поэтому цена на них достаточно высока.
- Модифицированная (изменённая) синусоида. Диаграмма тока – ступенчатая. Такие инверторы нельзя использовать для подключения электроинструмента с асинхронными двигателями, компрессоров и приборов, восприимчивых к помехам. Оборудование либо вообще не запустится, либо будет работать в экстремальном режиме, что приводит к снижению КПД и сокращению срока службы. Преобразователи с модифицированной синусоидой подходят для питания ламп, обогревателей, коллекторных двигателей, телефонов, ноутбуков, телевизоров. Повысить качество работы можно за счёт дополнительной установки устройства плавного пуска.
Стоимость инверторов с чистым синусом достаточно высока. Приобретать их целесообразно только при необходимости подключить оборудование, несовместимое с модифицированной синусоидой.

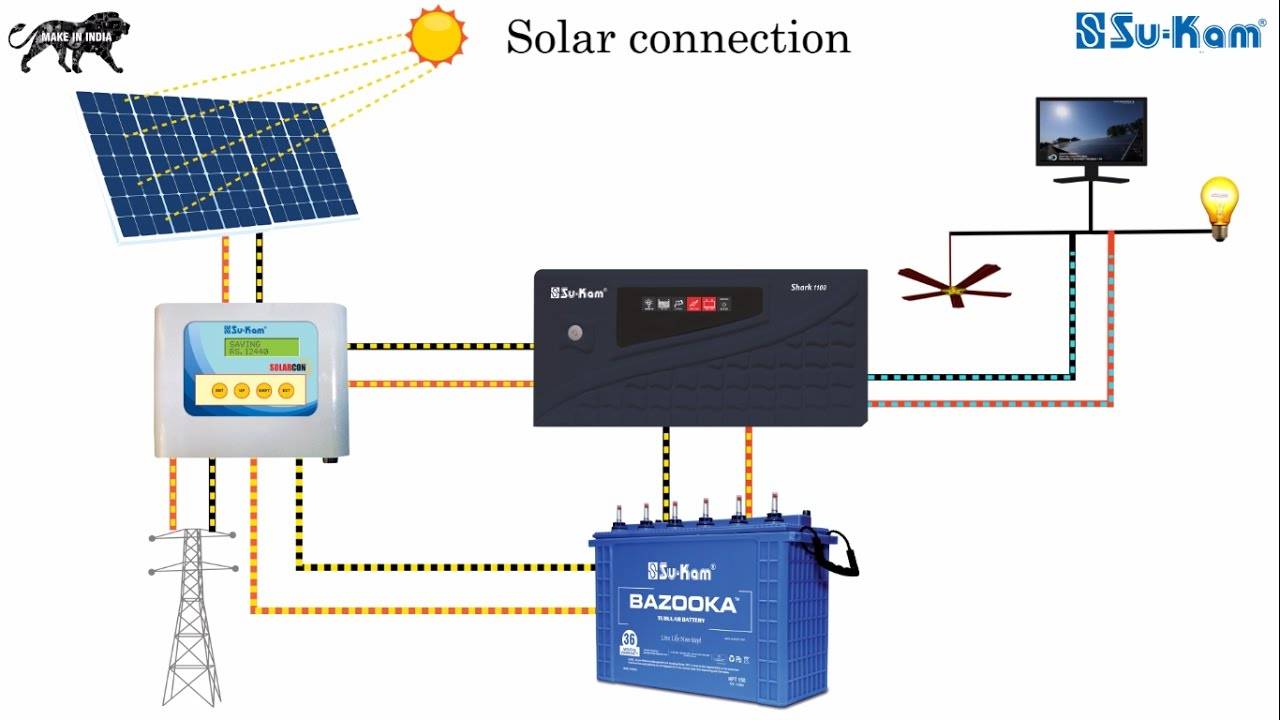

Гибридный тип инвертора
Отличительная особенность гибридного инвертора заключается в конструктивных функциях. Внутри установлена схема, позволяющая преобразовывать постоянное напряжение и работать параллельно с источником питания.
Устройство подключается параллельно к напряжению от бытовой сети и солнечной батареи. «зеленый» тарифный план (постоянный ток) приоритетен).
Особенности гибридных типов инверторов:
- Подача напряжения. Устройство представляет собой вместительную батарею со 100-процентной эффективностью. Излишки электроэнергии никуда не уходят, а продаются в общую сеть по «зеленому» тарифу.
- Непрерывность. В случае потери питания от любого из источников система перенастраивается на автономный режим. При этом потребители надежно защищены от перепадов напряжения.
- увеличивает лимит мощности сети при повышенной нагрузке. Этого можно добиться благодаря своевременному подключению аккумуляторно-инверторного оборудования.
В случае падения потребления устройство переводят на зарядку, чтобы через некоторое время снова отпустить напряжение.
Принцип добавления мощности следующий:
- Если потребляемая мощность ниже максимального предела, аккумулятор заряжается параллельно с подачей питания на электроприемники дома.
- При отключении питания напряжение берется из аккумулятора, благодаря преобразованию гибридного инвертора.
- Если нагрузка выше максимально доступной мощности, дефицит компенсируется электричеством от солнечной батареи.
Гибридные инверторы поддерживают этот принцип работы, что делает их одним из лучших решений для бесперебойного электроснабжения.
Гибридный инвертор: принцип работы
Принцип действия инверторов гибридного типа связан с двойным преобразованием первоначальных параметров сети. Сначала происходит преобразование напряжения, которое подается на входной канал прибора, из DC в АС, после чего показатели повышаются до требуемого значения.
Конструкция гибридных инверторов сочетает в себе элементы и функционал сетевых и оавтономных преобразователей напряжения. Поскольку в составе приборов содержится контроллер заряда, из электрических цепей можно смело убирать такой важный компонент как отдельно устанавливаемая модель контроллера. Инверторы способны синхронизироваться с внешними электрическими сетями, благодаря чему осуществляется перекачивание туда излишек накопленной электроэнергии.
Гибридные преобразователи будут работать даже в случае отсутствия напряжения во внешних сетях, поскольку нагрузка потребителей автоматически переключается на электропитание от аккумуляторной батареи. Данное оборудование позволяет одномоментно пользоваться накопленной энергией из аккумуляторов, зарядка которых осуществляется от солнечных панелей или ветровых генераторов, и энергией от внешних сетей или иных источников (генераторов) без необходимости отключения от этих самых сетей.
Если рассматривать более узконаправленно, то любой инвертор гибридный имеет такой принцип действия, который зависит от условий эксплуатации и времени суток:
- В дневное время энергия от солнца попадает на фотоэлементы, после чего происходит ее трансформирование в электрическую и подача на инверторный преобразователь, где она «адаптируется» под параметры бытовой электросети. Затем с помощью гибридного преобразователя происходит питание бытовых потребителей и зарядка аккумуляторов, а при полной зарядке лишняя выработанная электроэнергия уже сбрасывается в стационарные энергосети по «Зеленому тарифу».
- В вечернее время инверторы питают бытовое электрооборудование от аккумулятора или от электросети (исходя из выбранного режима работы).
- Когда электроэнергия отсутствует, инверторный преобразователь подает электричество от АКБ или солнечных фотоэлементов (зависит от погодных условий и текущего времени).

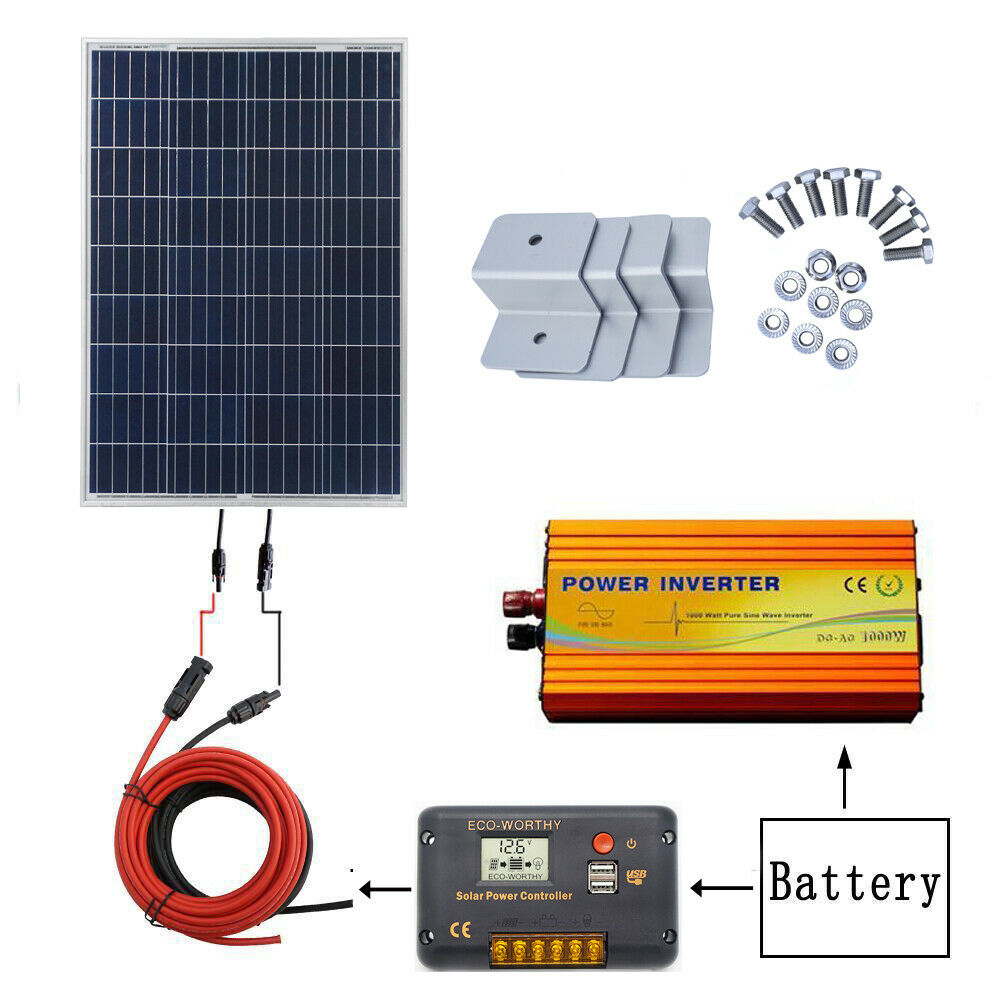

Выбор инвертора для солнечной батареи: обзор параметров
Все устройства обладают разными параметрами и стоимостью. Выбор прибора зависит от характеристик солнечной батареи и предполагаемой нагрузки
Немаловажно учитывать и такие параметры, как вес, количество установленных защит, наличие режима ожидания
Чтобы купить инвертор и не прогадать, обратите внимание на перечисленные ниже параметры
Входное напряжение и выходная мощность
Чем оно больше, тем выше у инвертора КПД. Для стабильной работы солнечных модулей вам нужно согласовать входное напряжение с мощностью устройства. Высокое входное напряжение позволяет снизить входной ток и свести потери к минимуму. Это не означает, что вам нужен сверхмощный прибор с максимальным входным напряжением. Но если ваши солнечные батареи выступают единственным источником электроэнергии для всех приборов, то инвертор нужно брать помощнее (от 12 до 48В).
Выходная мощность прибора должна равняться или быть больше всех суммированных нагрузок. Чтобы перестраховаться, возьмите модель помощнее. Спустя время вы можете подключить больше приборов или модернизировать солнечные батареи (увеличить отдачу энергии), и чтобы не менять инвертор, лучше заранее взять более мощный.
Форма выходного напряжения
У инверторов бывает три формы: чистый синус, квазисинусоида, прямоугольная. Наиболее качественные приборы с синусоидной формой выходного напряжения. Такой прибор «вытягивает» все индуктивные нагрузки, в то время как прямоугольная форма с ними не работает. К индуктивным нагрузкам относятся холодильники, кондиционеры, бритвы, насосы, электродвигатели. Если устройство с синусоидной формой вам не по карману, а справляться с индуктивными нагрузками как-то надо, тогда остановите выбор на форме квазисинусоида.
Количество и характер защит
При выборе инвертора для солнечной батареи обратите внимание, какие на нем стоят защиты. Чем их больше, тем лучше прибор
Защиты могут быть от короткого замыкания, от перегрева, перегрузок, защита по выходу
Защиты могут быть от короткого замыкания, от перегрева, перегрузок, защита по выходу
Немаловажно, чтобы на приборе стояла защита от высокого и низкого напряжения на аккумуляторе
Коэффициент полезного действия
Располагая солнечными батареями, вы не захотите, чтобы много энергии тратилось впустую. Особенно это актуально, если панели — единственный источник электричества. Коэффициент полезного действия показывает, сколько энергии будет потрачено. Например, если КПД инвертора составляет 95%, то те самые 5% — это потраченная энергия
При покупке обязательно обратите внимание на показатель КПД: брать модели с КПД в 90% или ниже не целесообразно. Современные устройства всегда располагают КПД в 90-95%, чтобы минимизировать потери
Температурный диапазон для бесперебойной работы
Этот параметр обозначает, при какой температуре прибор будет адекватно функционировать. Если вы планируете поставить устройство в холодном или неотапливаемом помещении (подвал, погреб, амбар, тамбур), тогда нужно выбрать прибор, который работает при низких температурах. Производители должны указывать температурный диапазон в техническом паспорте. Если же вы будете ставить инвертор в жилом отапливаемом помещении, тогда этот параметр не столь важен.
Дополнительные характеристики
К другим немаловажным характеристикам, влияющими на выбор инвертора для солнечной батареи, относят:
- вес — в легких моделях используется бестрансформаторная схема, которая быстро выходит из строя;
- наличие режима ожидания — позволяет экономить энергию в аккумуляторах;
- потребление мощности в режиме ожидания — если вы купили прибор с функцией режима ожидания, он должен потреблять не больше 1% мощности;
- вентилятор для охлаждения — актуален для устройств, нуждающихся в охлаждении при перегреве.
Полезно знать! Если вы купили устройство с вентилятором, обязательно уточните, выключается ли он автоматически при небольших нагрузках. Режим ожидания должен регулироваться кнопкой ручного включения и выключения. В противном случае прибор может не выйти из ожидания при подаче малой нагрузки, а это чревато сбоями. Приемлемый вес качественного инвертора рассчитывается по формуле: 1 кг на 100 Вт.
Обзор популярных моделей
Инверторы отечественного производства
Российские инверторы от компании «UMA», это устройства высокого качества с номинальной мощностью 2,5 кВт и максимальной — 5 кВт. Рабочее напряжение таких установок 24 В при мощности системы в 220 В. Объединяет в себе функции не только инвертора, но и бесперебойника, контроллера и сетевого зарядного устройства, мощностью 20 А-30 А.
Устройство SV15000s от российской фирмы «Sunville». Относится к трехфазному сетевому типу инверторов с номинальной мощностью 15,0 кВт. Максимальный КПД — 97,8%. Номинальное рабочее напряжение составляет 720 В.
Отдельного внимания заслуживает компания МАП «Энергия». Она предлагает широкий ассортимент преобразователей мощностью от 800 до 1200 Вт.
Инверторы от «Энергии» подходят для аккумуляторов всех типов. Устанавливаются они в частных домах, а также во многих отраслях промышленности, медицинских центрах, на метеостанциях, применяются в строительстве.
Именно «Энергия» выпустила первый инвертор с повышенной мощностью — 20 кВт, выдерживающий максимальную нагрузку 25 кВт. Данное устройство способно подавать электроэнергию в многоэтажный дом с большим количеством различной техники и приборов.
Зарубежные инверторы
Хорошо зарекомендовали себя инверторы от французского производителя «Schneider Electriс». Фирма выпускает оборудование для солнечных электростанций, обладающее высоким функционалом. Использовать такие инверторы можно в регионах с разными климатическими условиями.
Корпус преобразователей покрывают специальными составами, стойкими к образованию коррозии, а также воздействию агрессивных веществ. Использовать установки от «Schneider Electriс» можно в частных домах, многоэтажках и на частных производствах.

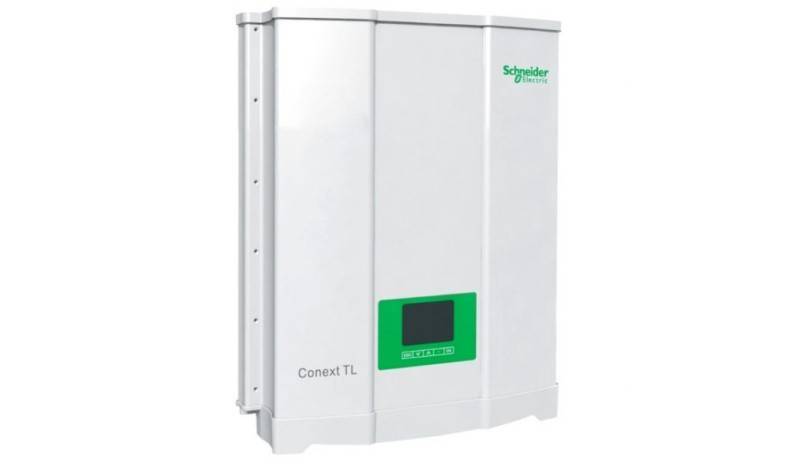

Инвертор для солнечных батарей «Schneider Electriс»
Инверторы серии «Conext» выпускаются с КПД более 96% даже с учетом максимальных нагрузок. Некоторые модели оснащены распределительным блоком, поэтому монтаж внешнего электрощитка необязателен. В ассортименте изделий можно найти модели с разными показателями мощности — от 4 до 20 кВт.
Тайваньские инверторы «ABi-Solar» на рынке России представлены серией автономных преобразователей с КПД не менее 94%, а также многофункциональными устройствами НТР и НТ. Установки комплектуются контроллерами заряда от фитопанелей. Также они совмещают в себе три функции:
- преобразовывают энергию;
- выполняют функцию контроллера;
- работают, как зарядное устройство.
Вмонтированный ЖК-дисплей позволяет отслеживать основные показатели всей гелиосистемы.
Сетевые инверторы для гелиосистем «Kostal» — это высококачественные одно- или трехфазные устройства нового поколения с мощностью от 1,6 до 25 кВт. В конструкцию входит автоматический выключатель переменного тока, МРР-трекеры, дисплей, счетчик и многое другое, что делает работу преобразователей удобной и надежной, а также позволяет подключать их к системе «умный дом».
Благодаря материалам корпуса, инверторы от «Kostal» можно устанавливать как на доме, так и внутри помещения. В любом случае, повредить их достаточно сложно. Все модели собираются в Европе и соответствуют мировым стандартам качества.
Голландская фирма TBS Electronics уже более 20 лет производит инверторы разной мощности. Модели линейки Powersine характеризуются чистым синусоидальным выходным сигналом, поэтому их применение гарантирует бесперебойную и длительную эксплуатацию приборов, чувствительных к перепадам напряжения. Оборудование оснащено защитой от перепадов температур и скачков напряжения. С такими преобразователями можно давать нагрузки до 500 В с пусковой силой, которая в десятки раз превышает рабочую.
Виды инверторов для СЭС
Существует несколько разновидностей сетевых инверторов, отличающихся некоторыми особенностями конструкции и назначением. При сборке комплекса солнечных батарей используются различные варианты, требующие от владельца правильного понимания специфики и особенностей их работы. Прежде всего, инверторы различают по форме выходного сигнала:
- синусоидальные
- прямоугольные
- псевдосинусоидальные
Синусоидальные
Наиболее предпочтительным вариантом конструкции является синусоидальный инвертор солнечных батарей. Он способен выдать наиболее качественную форму сигнала, оптимальную для всех бытовых приборов, технических и электронных устройств.
Прямоугольные
Инверторы с прямоугольным сигналом — самые дешевые, но их рекомендуют применять только для простых осветительных приборов. Многие виды бытовой техники от таких источников не могут работать.
Псевдосинусоидальные
Псевдосинусоидальные приборы — это компромисс между первым и вторым видами, способными работать с любыми устройствами. Однако, для работы с некоторыми чувствительными видами потребителей их лучше не использовать. Кроме того, от псевдосинусоидальных инверторов могут возникать помехи и шумы.
Кроме этого, есть инверторы, предназначенные для работы в разных условиях. Рассмотрим их внимательнее:

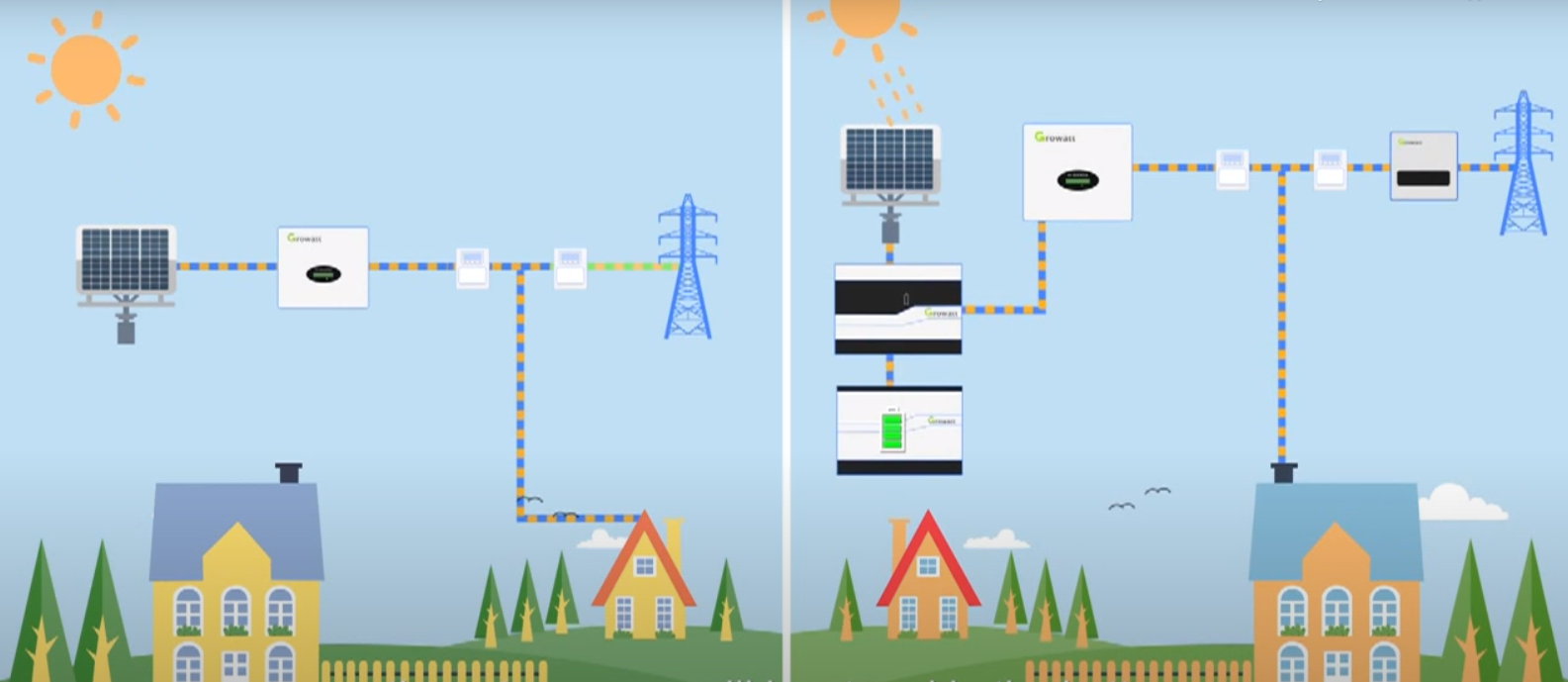

Сетевые
Обычно сетевой энергией пользуются в дневное время, когда аккумуляторы солнечных батарей заряжаются. Ночью происходит переход на автономное питание, до того момента, когда заряд АКБ будет исчерпан. В дневное время возможна отдача энергии в сеть, если заряд батарей полон. Эту функцию также используют, если мощность солнечных батарей значительно превышает потребности дома.
За рубежом существуют такие программы и тарифы, где отданная энергия учитывается и оплачивается владельцу солнечной батареи. В нашей стране таких возможностей пока нет, поэтому сетевые инверторы для солнечных электростанций используются только для питания потребителей и переключения режима подачи энергии.
Этот вид приборов считается наиболее удачным, поскольку работает с перерывами и обладает высокой долговечностью. Его недостаток состоит в необходимости иметь параллельное подключение к централизованному источнику.
Автономные
Такая схема предполагает высокие нагрузки, поэтому мощность инвертора подбирается с определенным запасом. Кроме того, необходимо обеспечить параметры инвертора, превышающие пусковой ток наиболее мощного потребителя
Это важно, поскольку пиковое значение способно вывести устройство из строя
Например, холодильник или кондиционер при запуске превышает рабочую мощность в 10 раз, поэтому иметь определенный запас надо обязательно. Перед покупкой следует выполнить подсчет суммарной мощности всех потребителей и учесть пиковые пусковые нагрузки. Кроме того, надо прибавить запас на компенсацию падения выходной мощности со временем.
Солнечный инвертор Sila 3000
Одним из наиболее востребованных устройств считается гибридный солнечный инвертор Sila 3000, отзывы о котором свидетельствуют о высоких эксплуатационных возможностях. Например, при номинале 2,4 кВт, эти инверторы способны кратковременно давать 3 кВт без отрицательных последствий для себя. При возникновении пиковых пусковых нагрузок, гибридные солнечные инверторы Sila 3000 могут выдержать изменение режима работы. Несмотря на то, что они изготовлены в Китае, долговечность и надежность приборов весьма положительно оцениваются пользователями.
Критерии выбора
Выбор инвертора для установки солнечной электростанции очень важен. От того, какое устройство будет подключено, зависит будущая работа всей системы. Есть несколько основных технических параметров, от которых стоит отталкиваться перед тем, как выбрать подходящий инвертор.
Мощность — от этой величины зависит мощность работы всей электростанции. Через инвертор проходит весь ток, который потом предается в помещение и питает подключенные приборы. Номинальная мощность указывает на допустимую нагрузку, которую может испытывать преобразователь, как во время подключения, так и на протяжении всей работы. Выбирают мощность исходя из следующих критериев:инвертор в12 В подойдет для системы мощностью до 600 Вт, устройство на 24 В устанавливают при мощности 600-1500 Вт и 48 В при мощности свыше 1500 Вт.
Возможность превышения номинальной нагрузки
Эта крайне важно для таких приборов, как стиральные машины, холодильники и кондиционеры, в которых присутствуют электродвигатели. При их запуске, требуется немного больше электроэнергии, и если мощности инвертора не достаточно для этого, то устройства могу в лучшем случае не запуститься, а в худшем — выйти из строя.
Вид выходного сигнала — синусоидальная форма отвечает за возможность подключения какого-либо оборудования к конкретной модели инвертора. Преимущества в том, что такой тип выходного сигнала защищает электроприборы от перепадов напряжения.
Коэффициент полезного действия — определяется количеством пустой энергии, которую прибор потратил, например, на самого себя
Этот показатель не должен превышать 5-15%, иначе установка солнечных батарей будет невыгодной, а их работа малоэффективной. КПД основной массы поставляемых на рынок инверторов составляет 85-95%.
Однофазные или трехфазные инверторы. Первые стоят дешевле вторых, но они подходят только тогда, когда потребляемая мощность менее 10 кВт. Величина напряжения у таких преобразователей энергии 220 В, частота 50 Гц. Трехфазные инверторы имеют более широкий выбор в плане напряжения — 315 В, 400 В, 690 В.
Количество инверторов в системе. Сколько устройств устанавливать зависит от мощности мощность солнечных батарей. Если она не больше 5 кВт, то достаточно одного инвертора. При большей мощности потребуется от двух устройств. Определяют необходимое количество из расчета, что на каждые 5 кВт необходим один инвертор.
Масса инверторов указывает в первую очередь на их качество. Легкими хорошие устройства не могут быть. Но некоторые производители предлагают низкопробные преобразователи для солнечных аккумуляторов. В них нет трансформатора. Это чревато тем, что, если ток повысится, то вся систем может выйти из строя.
Преимущества в том, что такой тип выходного сигнала защищает электроприборы от перепадов напряжения.
Коэффициент полезного действия — определяется количеством пустой энергии, которую прибор потратил, например, на самого себя. Этот показатель не должен превышать 5-15%, иначе установка солнечных батарей будет невыгодной, а их работа малоэффективной. КПД основной массы поставляемых на рынок инверторов составляет 85-95%.
Однофазные или трехфазные инверторы. Первые стоят дешевле вторых, но они подходят только тогда, когда потребляемая мощность менее 10 кВт. Величина напряжения у таких преобразователей энергии 220 В, частота 50 Гц. Трехфазные инверторы имеют более широкий выбор в плане напряжения — 315 В, 400 В, 690 В.
Количество инверторов в системе. Сколько устройств устанавливать зависит от мощности мощность солнечных батарей. Если она не больше 5 кВт, то достаточно одного инвертора. При большей мощности потребуется от двух устройств. Определяют необходимое количество из расчета, что на каждые 5 кВт необходим один инвертор.
Масса инверторов указывает в первую очередь на их качество. Легкими хорошие устройства не могут быть. Но некоторые производители предлагают низкопробные преобразователи для солнечных аккумуляторов. В них нет трансформатора. Это чревато тем, что, если ток повысится, то вся систем может выйти из строя.
При выборе инвертора для солнечных батарей нужно учитывать его мощность
Кроме этого разные модели имеют ряд дополнительных опций и защитных элементов. Это может быть встроенная розетка, ЖК-дисплей, зарядное устройство и др. При проблемах с электричеством лучше подобрать инвертор с защитой от короткого замыкания и перегрузки.
Также нужно учитывать пусковую мощность преобразователя. Она используется всего в течение нескольких секунд, но очень важна для запуска устройства. После этого инвертор начинает работать в обычном режиме. Пусковая мощность должна в 1,5 раза превышать величину номинальной мощности.
Завершающий этап работы
Если тест показал, что батарея полностью работоспособна, ее герметизируют специальным силиконовым герметиком или более дорогим и прочным эпоксидным компаундом.
Работа предусматривает два способа проведения:
- Полная заливка – когда всю поверхность покрывают герметическим составом.
- Частичная обработка – когда герметик наносят только на крайние элементы и пустое пространство между элементами.
Первый вариант считается более надежным и обеспечивает системе полноценную защиту от воздействия внешних факторов. Фотоэлементы четко фиксируются на своих местах и корректно работают с максимальной отдачей.
Для проклейки фотоэлементов внутри корпуса желательно использовать морозостойкий герметик, способный выдерживать резкие температурные перепады и низкие минусовые показатели
Когда заливка осуществлена, герметику дают «схватиться». Затем прикрывают прозрачным элементом и плотно прижимают к пластинам.
С целью обеспечения дополнительной защиты и амортизации некоторые мастера рекомендуют между поверхностью кремниевой плиты и задней частью каркаса размещать плотный поролон. Это сделает конструкцию более цельной и предохранит от лишней нагрузки хрупкие фотоэлементы
Потом на поверхности размещают груз, который воздействует на слои и выдавливает из них пузырьки воздуха. Готовый генератор тестируют еще раз и окончательно монтируют на заранее подготовленное место.
Вступление
К сожалению, тестирование солнечных панелей даже профессиональным прибором, не является достаточным условием для производителя. Для полноценного юридического статуса и возможности вести диалог на равных с производителями солнечных панелей, нужно пройти сертификацию TÜV SÜD. Ни одной сертифицированной лаборатории в Украине нет. Я писал в головной офис TÜV SÜD, но наверно что то пошло не так.
Итого – выбросить >1К$ за красивую игрушку (без сертификации) смысла не было, алгоритм построения ВАХ расписан детально, отчего бы не построить свой велосипед прибор?
Но пока я читал про алгоритмы, то набрёл на IV Swinger 2, где сделали уже мопед создание которого расписано пошагово и очень чётко. При этом создатель инструкции очень толковый и общительный человек, за что ему отдельное спасибо.
Характеристики этой модификации покрывают все современные панели, в отличии от старых версий профессиональных измерителей. Снятие ВАХ солнечной панели занимает не более пары секунд. Единственным минусом является слабая масштабируемость по напряжению, и одним махом измерить параметры всего стринга солнечных панелей им нельзя, только отдельного экземпляра. Но даже сняв параметры всего стринга, всё равно нужно найти ту самую панель, которая так повлияла на общий результат, а ведь это именно то, что мы уже умеем!
Выбор инвертора
Основная функция инвертора заключается в преобразовании стандартного напряжения и постоянного тока аккумуляторных батарей в бытовой переменный ток напряжением 220В. График напряжения на выходе из инвертора имеет синусоидальную форму. И в зависимости от того, какие потребители будут подключены к питанию от СБ, инвертор должен выдавать напряжение либо с правильной синусоидальной формой графика (чистый синус), либо с модифицированным синусом (меандр). Как именно ведет себя график напряжения на выходе из инвертора, зависит от особенностей устройства.
Некоторые электроприборы стабильно работают и на «модифицированном синусе»: электронагреватели, компьютеры, устройства с импульсными источниками питания (определенные модели телевизоров). Опытные пользователи нашего портала рекомендуют приобретать инверторы, дающие на выходе «чистый синус». Форма выходного сигнала указывается в характеристиках устройства.
Выбирая инвертор, следует обращать внимание не только на форму выходного сигнала, но и на мощность устройства
- Номинальная мощность (рабочая) должна быть на 25-30% выше суммарной мощности постоянно задействованных в работу потребителей.
- Пиковая мощность инвертора должна превышать мощность возможной кратковременной нагрузки на прибор. Речь идет о нагрузке, которая возникнет в случае одновременного включения нескольких потребителей, обладающих большой пусковой мощностью (холодильник, электродвигатель насоса и т. д.).
- В характеристиках инвертора указывается еще и максимальная мощность. Она меньше пиковой, но больше номинальной. Этот параметр обозначает допускаемую кратковременную нагрузку, при которой устройство проработает в течение нескольких минут (5-10 мин) и не выйдет из строя.
Пусковой ток холодильника может не потянуть инвертор, но у меня, к счастью, мощности инвертора вполне хватает. Мощность постоянная – 2,5 кВт, пиковая – 4,8.
КПД инвертора также имеет большое значение при выборе устройства. Он определяет потери электроэнергии во время работы устройства и может варьироваться в следующих пределах: 85-95% (в зависимости от модели). Рекомендуется выбирать устройство с КПД – от 90% и выше. Ведь за инвертор мы заплатим один раз, а за его низкий КПД платить придется постоянно.
Инверторы, подключаемые напрямую к свинцово-кислотным аккумуляторам, должны защищать АКБ от глубокого разряда. В большинство современных инверторов подобная функция встроена. Порог отсечки нагрузки может быть установлен заводом-изготовителем, а может регулироваться пользователем.
Нижний порог отсечки нагрузок от АКБ – 10В-10,5В (в 12-ти вольтовых системах) стандартен По сути, это аварийная защита от глубокого разряда батареи. Теперь про регулируемые настройки: есть инверторы с регулируемыми настройками, есть – без настроек. Бюджетные модели имеют меньше функционала, дорогие – больше. Потребитель сам определяет, что ему больше нужно и по какой цене.
Помимо обычных преобразователей, в системах автономного питания часто используются гибридные и комбинированные инверторы. Комбинированные – способны совмещать функции контроллера и инвертора. Гибридные – позволяют осуществлять питание потребителей как от сети, так и от аккумуляторов.
О сечениях проводников, которые соединяют различные элементы автономной системы электроснабжения, о параметрах защитных устройств и о способах монтажа используемого оборудования вы узнаете в заключительной часте настоящей статьи.
Подключение солнечных панелей
Для понимания картины пригодится сила тока — амперы. Их рассчитывают путём деления мощности на напряжение. 200Вт / 12v = 16,66А. Разберём случай с двумя абстрактными батареями по 12v, выдающих по 200Вт каждая. Как же их соединять между собой? Есть две схемы соединения батарей: последовательно и параллельно.
Последовательное соединение
Пример схемы последовательного подключения панелей
Подключаете “плюс” одной панели к “минусу” другой. В этом случае ток проходит через все компоненты, проходя из одного в другой. Вольты при этом суммируются, амперы сохраняются. На выходе получаем итоговую систему:24v — 400Вт — 16,66А.
Для справки: теоретически можно собрать систему напряжением 220v и скоммутировать в обычную электросеть для дома. Однако панели выдают постоянный ток. Для бытового применения его необходимо инвертировать в переменный. При этом во многих приборах бытового назначения, собственный блок питания преобразовывает ток снова в постоянный и устанавливает необходимые вольты.
К сожалению, на каждом этапе происходят значительные потери. Вдобавок сила тока прыгает. Положение солнца, и облака на небе, постоянно меняют выдаваемую мощность. КПД, всей автономки, падает многократно.
Параллельное соединение
Пример схемы последовательного подключения панелей
Подключаете вместе “плюсы” обеих панелей, затем “минусы”. Тогда сохраняется вольтаж, но суммируются амперы. На выходе получим: 12v — 400Вт — 33.32А.
Наша система запланирована на использование 12-и вольтных устройств. Автомобильные девайсы купить проще, чем искать оборудование в специализированных магазинах для яхт и домов на колёсах. В этом случае несколько панелей необходимо подключать параллельно. Но была особенность.
Если собираете солнечные панели для дома не временно, как у нас, а капитальную альтернативную энергетическую систему, собирайте систему сразу 48v или даже 60v. Вдолгую это будет гораздо эффективней, с меньшими потерями.
Как упоминал ранее, я собрал 4 модуля по 6 вольт каждый. Получается, что для сборки надо применить следующую схему подключения солнечных панелей — последовательно собрать две пары по 12v.
Для этого необходимо каждую пару подключить между собой последовательно, и эти пары коммутировать параллельно. В результате получил систему 12v, которая в пике может выдавать 384Вт — 32A.
Осталось соединить батареи с аккумуляторами. И можно накапливать энергию солнца. Но не всё так просто. В следующих заметках рассмотрим контроллеры заряда, аккумуляторы, инверторы.
