Как сделать инфракрасный теплый пол своими руками: монтаж и подключение пленочного пола

Техника безопасности

Поскольку инфракрасный теплый пол является электрическим устройством, необходимо соблюдать правила использования и технику безопасности при его установке, чтобы избежать возгорания и порчи материалов. Перечислю несколько наиболее распространенных ошибок, избежать которые проще, чем исправить последствия.

• Систему теплого пола необходимо подключать напрямую к щитку, отдельной линией.
• Использование УЗО и правильный подбор сечения кабелей, исходя из значений тока, требования безопасности, которые не только защитят от возгорания, но и продлят срок службы всей системы.

• Пока пленка свернута в рулон и не расстелена в один слой на основании пола – тестировать систему запрещено.
• Перед заливкой цементной стяжки проверьте инфракрасный пол на предмет обрывов. Для этой задачи используйте электрический тестер.
• Продумайте расположение мебели в комнате до начала работ по укладке теплого пола. Точечная нагрузка на инфракрасную пленку запрещена, приводит к оплавлению контактов.

Соблюдение правил установки и дальнейшего использования инфракрасной пленки делает систему теплого пола универсальной и долговечной.

Источник

Разновидности терморегуляторов

Если вы хотите правильно подключить электрический пол к сети, необходимо не только правильно установить, но еще необходимо и правильно выбрать терморегулятор. Существует несколько типов устройств:

• Простые. Они позволяют выставить только один параметр – температуру. Причем делается это механическим способом.
• Сложные. Работают они благодаря программируемому управлению. На электронном табло отражаются все необходимые параметры.

Что касается способа установки, то в этом случае можно выделить такие терморегуляторы:

1. Настенные, заглубленные внутрь стены.
2. Накладные.

Конструкция и предназначение датчика

Если вы решили обустроить электрические полы, вам просто необходимо подключить к ним датчик, который будет измерять температуру нагрева пола. Он состоит из 2-х проводов, которые фиксируются между собой термопарой. Этот элемент способен менять сопротивление в зависимости от того, до какой температуры нагрелась пленка.

Датчики могут показывать температуру теплого пола или воздуха в помещении.

Подключение датчика и кабеля теплого пола к электрической сети (клик для увеличения)

Во втором случае датчик может находиться прямо в корпусе терморегулятора. Однако учтите, прежде чем выбрать представленный элемент, обязательно учитывайте наличие в помещении дополнительных средств обогрева. Если в комнате присутствуют батареи, то лучше отдать предпочтение тому датчику, который измеряет температуру теплого пола. В этом случае его показатели будут максимально точными.

Принцип действия теплого полового покрытия

Пленочный теплый пол функционирует на основе принципа инфракрасного излучения. Данная технология на сегодняшний день достаточно распространена, она применяется в качестве нагревательного элемента под ламинат, линолеум, ковролин, паркет и даже керамическую плитку. При определенных условиях допускается подогрев подобным методом деревянного пола. Также пленку можно размещать в деревянных или гипсокартонных навесных потолках.

Обогрев инфракрасными лучами от пола воспринимается людьми как солнечное тепло из-за одинаковой природы источника. Конструкция состоит из нескольких полотен пленки, которая укладывается особым образом на поверхность пола. В дополнение к основному материалу в наборе идут необходимые кабели и стержни. После монтажа пол подключается к электросети, которая используется в быту, и размещается напольное покрытие.

Принцип действия несколько отличается от стандартных конвекционных технологий отопления. По факту инфракрасное излучение не приводит к нагреву воздуха и, следовательно, электроэнергия не тратится на нагрев мебели и прочих предметов, которые расположены вне зоны обогрева.

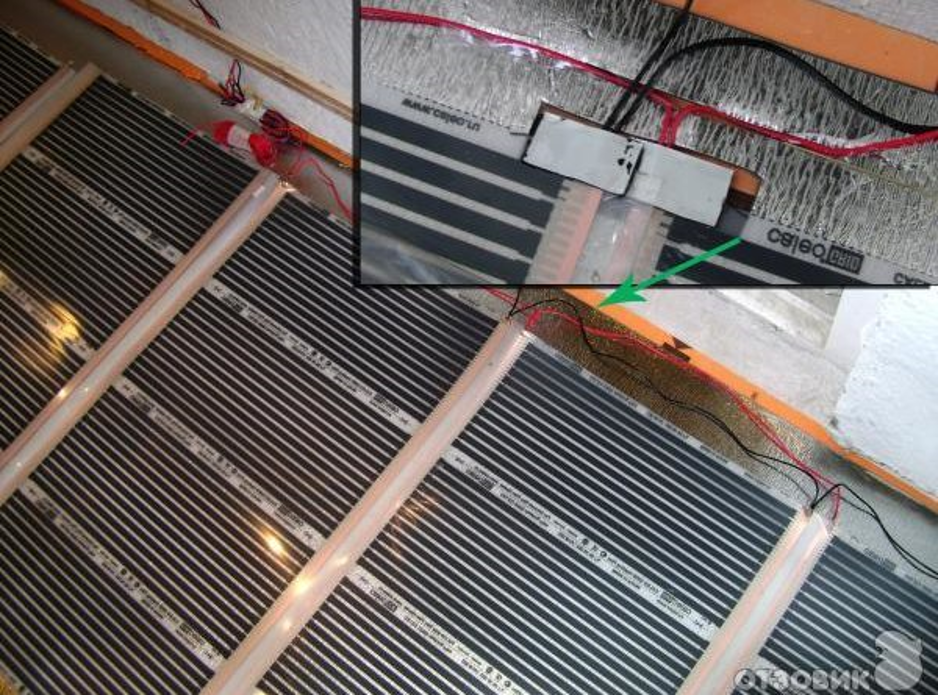

Подключение ИК пленок к регулятору

Все кабели должны сойтись около регулятора температуры. Недопустима скрутка кабелей при подключении к терморегулятору нескольких участков теплого пола. Для соединения следует использовать сертифицированные клеммы.

Для обустройства системы обогрева необходимо взять гибкий провод с негорючей изоляцией. Сечение его рассчитывается исходя из мощности (разделить мощность на напряжение).

При общей мощности системы в 4,1 кВт достаточное сечение кабеля – 2 мм. При мощности 8,3 кВт необходим кабель сечения 4 мм.

Основные действия при подключении теплого пола:

1. К блоку регулятора кабели подключаются в соответствии с технической документацией на пленочный утеплитель. L — соответствует проводу фазы, N – нулю. Вместе с обозначением резистора обычно указывается допустимая величина нагрузки.
2. После коммуникации провода убираются в специальные пазы, а терморегулятор закрепляется на заранее предусмотренное место.
3. Все соединения еще раз тщательно проверяются, и производится пробный запуск системы.
4. Перед монтажом ламината необходимо повысить безопасность инфракрасной пленки, защитить ее от прорывов и других повреждений. Также нужно обезопасить пленочный обогреватель от попадания влаги. Для этих целей укладывают поверх листов пленки полиэтилен толщиной 200 мкм, через который инфракрасные лучи смогут проходить беспрепятственно. Пленку располагают внахлест и для герметизации закрепляют скотчем.
5. Ламинат монтируют традиционным способом в зависимости от рекомендаций для конкретного типа панелей.

Следует отметить, что при подключении следует предусмотреть установку автоматического выключателя. Он выключит питание системы отопления, если возникнет хоть малейшая утечка тока.

До укладки финишного покрытия пола следует проверить, как функционирует система. Все листы ИК ленты должны быть одинаковой температуры. Холодные участки говорят об отсутствии контакта. Следует убедиться, что в узлах нет перегрева или заметного искрения.

Технические характеристики инфракрасного теплого пола

ИК-пол обладает следующими технико-эксплуатационными характеристиками:

• потребляемая мощность его составляет 45-67 Вт/мч на кв м;
• температура плавления пленки — 130°С;
• доля ИК лучей в спектре излучения равна 95%;
• а длина обогревательной ИК-волны составляет от 5 до 20 мкм.

При этом длина полосы термопленки не может быть более 8 м. И толщина такого теплого пола составляет не более 0,4 мм, так что подобное утепление можно ставить не только на пол под любое покрытие, но еще и на стены и даже на потолок. И помещение будет теплым по всему периметру.

Такому полу необходимо обеспечить электропитание в 220 В. А расходование им электричества напрямую зависит от эксплуатационного режима и величины обслуживаемой площади.

Сегодня на рынке представлены пленочные теплые полы от самых разных производителей. И характеристики у всех у них практически одинаковые. Так что, выбирая ИК-пленку для себя, потребитель ориентируется на рекламу, ценовую политику фирм и убедительные пояснения продавцов.

Инфракрасный пленочный теплый пол – что это такое

ИК теплый пол популярен благодаря уникальному принципу работы. Несмотря на то, что он является разновидностью электрического теплого пола (поскольку для его функционирования необходимо электричество), инфракрасный пол гораздо экономичнее и безопаснее своего предшественника.

Принцип действия ИК теплых полов основан на выделении тепловой энергии в инфракрасном диапазоне. Длинные волны излучения нагревают человека и поверхности окружающих предметов: мебели, стен. А они, в свою очередь, являясь вторичным источником тепла (отражателями) нагревают воздух в помещении. Такой подход к обогреву дома позволяет субъективно ощутить тепло до того, как прогреется воздух.

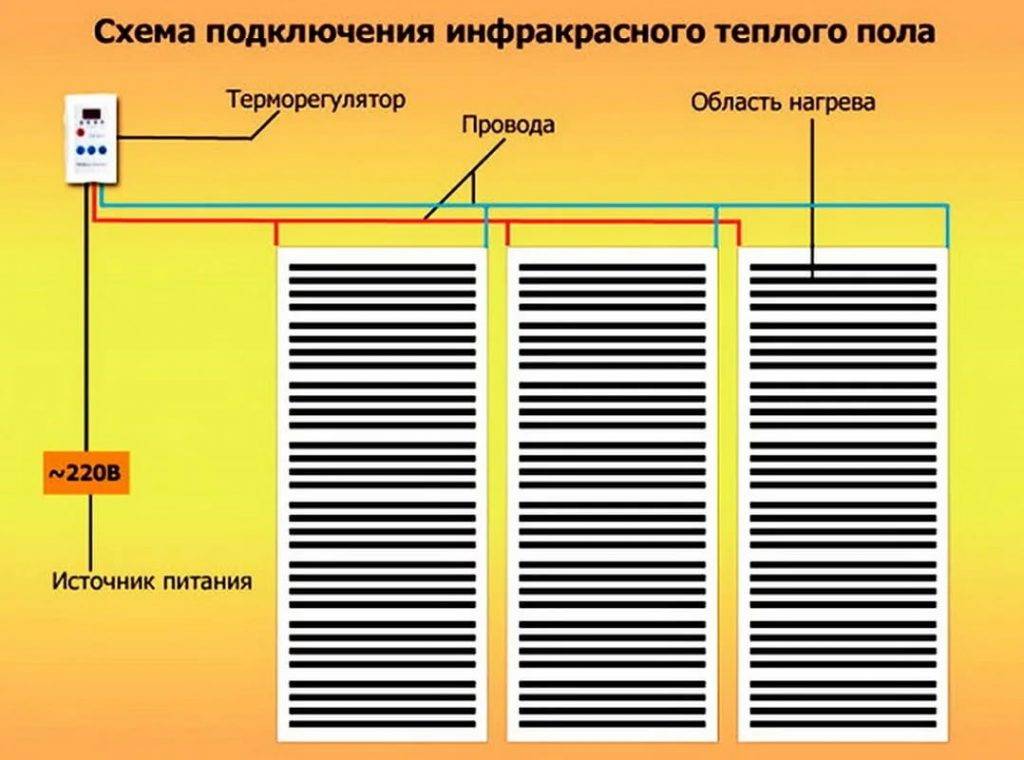

Схема подключения теплого пола

Популярность новых видов отопительных устройств, в частности таких как теплый пол, растет с каждым годом. Данное средство отопления помещений часто используют в ванных комнатах и прихожих, монтируя систему обогрева под напольное покрытие. На сегодняшний день существует 3 типа конструкций теплых полов: электрические, водяные и инфракрасные.

Схема подключения теплого пола и принципы работы разных видов отличаются друг от друга. Прежде чем задумываться о том: как правильно подключить теплый пол, как будет проходить установка нагревательных элементов, будет подключен термостат или нет, необходимо разобраться с устройством и разновидностями обогревательных устройств.

Пошаговая инструкция

Подготовительные работы по монтажу теплого пола своими руками лучше начинать с подготовки канала для электропроводки. От распределительной коробки изготавливается вертикальный канал (штроба) для провода. На удобной высоте пробивается отверстие для установки терморегулятора.

Поверхность пола тщательно очищается от пыли и грязи. После очистки необходимо проверить горизонтальность поверхности с помощью уровня. Отклонение от горизонтали должно быть не более 3 мм. При большем отклонении следует произвести выравнивание поверхности. Перед наложением пленки основание пола следует просушить.

Какой тип нагревателя лучше использовать

Мы уже с Вами рассматривали виды электрического теплого пола, который может быть представлен термоматом, инфракрасной пленкой либо греющим кабелем. Все три варианта подходят для укладки системы подогрева, но лучше всего использовать инфракрасное пленочное покрытие.

Связано это со следующими достоинствами материала:

Во время укладки можно обойтись без стяжки, что позволит сэкономить время, деньги и самое главное – высоту потолка.Ввод инфракрасной системы в эксплуатацию можно осуществлять уже через 1-2 дня после монтажа.

В то же время стяжка застывает около 4 недель.

Пленочный теплый пол под линолеум запросто монтируется своими руками, причем делать это можно даже после капитального ремонта, т. к. данный вид работ «чистый».

Как Вы видите, преимущество такого варианта системы говорит само за себя, поэтому настоятельного его рекомендуем использовать у себя дома. Единственный минус – инфракрасное покрытие боится воды, поэтому осуществлять укладку во влажных помещениях запрещается. К тому же сам линолеум начинает гнить во влажной среде, что сразу же отсекает его использование в ванной, бане, сырых помещениях.

Как подключить инфракрасный теплый пол своими руками

Подключение проводится в несколько этапов:

1. Выравнивание пола, его очистка. Уклон не должен быть более 3 мм.
2. Сверление отверстия под датчик. К штробе подводится кабель электрического питания.
3. Укладка тепловой изоляции. Рекомендуется применять отражающие материалы. Толщина изоляции должна находиться в пределах 3-5 мм.В качестве отражателя не рекомендуется использовать материалы, покрытые алюминиевой фольгой.
4. Монтаж матов. Установка пленки проводится по вектору к стене, где была предварительно пробита штроба под терморегулятор. Необходимо выдержать отступ от стен 10-20 см, определить зоны, где будет находиться тяжелая мебель, чтобы оставить их без обогрева.
5. Самостоятельная установка инфракрасных полов продолжается процессом изоляции концов пленки.
6. Зажимы. Заизолированные отрезки кабеля должны иметь на своих концах специальные зажимные устройства.
7. Подводка проводов. Они должны подключаться к зажимам параллельно. Провода должны находиться в области плинтуса.
8. Монтаж датчика температур. Терморегулятор устанавливается в заранее приготовленную штробу.
9. Подключение к питанию, тестовый запуск.
10. Звукоизоляция. Монтажные работы предусматривают применение рулонного материала. Может использовать мультифункциональное изделие для защиты от влаги и шумов.

Подключение терморегулятора проводится по аналогичному принципу работы с другими электрическими обогревателями. Так, с одной стороны к двум контактам подключаются 2 кабеля терморегулятора. С противоположной стороны подводятся провода от пленки. Центральные контакты ведут к сети электропитания. Устройство термодатчика имеет 2 заземляющих провода, которые нужно соединить клеммой.

Плюсы и минусы

Благодаря большому количеству достоинств инфракрасное отопление пола ценят как домовладельцы, так и специалисты, включая мастеров-монтажников. Однако данный вариант обогрева также обладает некоторыми недостатками. Итак, к преимуществам инфракрасной системы отопления относится:

Ускоренный монтаж.

Укладывается греющая пленка за несколько часов. После завершения этого процесса можно без промедления выполнять монтаж финишного напольного покрытия и сразу же включать обогревающую систему. Это позволяет существенно уменьшить общее время строительных и отделочных работ.

Для монтажа нагревающей пленки требуется минимум времениИсточник m2remonta.ru

Маленький расход электрической энергии.

Данная греющая система потребляет примерно на 20% меньше электрической энергии по сравнению с кабельными теплыми полами.

Простая и легкая укладка.

Монтаж обогревательной системы в полу способен правильно выполнить практически любой монтажник, который когда-либо работал с электрическим оборудованием. Однако рекомендуется воспользоваться все-таки услугами наиболее квалифицированного специалиста из специализированной компании, потому что все объекты имеют свои конструктивные и другие особенности.

Полная безопасность для здоровья.

Термопленка для пола в отличие от других электрических обогревателей не пересушивает воздух.

Способность выдерживать большие нагрузки.

Инфракрасная греющая система подходит для монтажа в любых помещениях, включая спортивный зал. Она не перестанет работать, даже если на напольном покрытии люди будут активно двигаться, например, прыгать или бегать.

Минимальное время нагрева.

Нагрев углеродосодержащих наноэлементов осуществляется за минимальный промежуток времени. При этом он происходит равномерно по всей площади термопленки.

Равномерный прогрев ИК-пленкиИсточник otoplenie-gid.ru

Еще одним значимым преимуществом термопленки является возможность ее монтажа под разными финишными напольными покрытиями без необходимости устройства стяжки из бетонного раствора, которая увеличит нагрузку на перекрытия. При этом укладка осуществляется только на сухих поверхностях.

Инфракрасный пленочный теплый пол, размеры которого легко подобрать для любого помещения, имеет следующие минусы:

1. Разрезается только по обозначенным линиям на нем. В противном случае он не будут работать.
2. Обустраивается при существенной трате средств.
3. Укладывается исключительно на ровный черновой пол. Поэтому в некоторых случаях приходится все-таки заливать стяжку.
4. Монтируется только на свободных участках пола. Другими словами, обогрев не устраивают под мебелью или другими тяжелыми предметами.

Монтаж ИК-пленки выполняется только на свободных участках полаИсточник obogrevexpert.ru

Монтаж теплого пола под ламинат

Допускается укладка инфракрасного пола практически с любыми финишными покрытиями. Но именно ламинат открывает максимальный простор для дизайна интерьера, является наиболее популярным материалом. Кроме того, как показывает практика, с ламинатом успешно монтируют оба типа инфракрасных теплых полов – стержневые и пленочные.

Рассмотрим подробнее все ключевые моменты.

Монтаж материала на стяжку

Некоторые предпочитают укладывать ламинат на подложку, чтобы добиться необходимого уровня теплоизоляции и защиты от шума. Но это понижает эффективность инфракрасного пола, затрудняет прогрев внешнего слоя.

Без подложки шумоизоляция резко снижается, что тоже признается негативным фактором. Лучшее решение – монтаж материала на тонкую стяжку. Достаточно подложки в 3 мм, толщина которой после укладки ламината уменьшиться под его давлением до 2,5 мм.

Какой вариант укладки ламината вы бы выбрали?
Укладку ламината на подложку без стяжки
100%

Укладку ламината на подложку 3 мм со стяжкой
0%

Проголосовало: 3

Нагревательные маты, пленка

Такой монтаж на пленку, маты позволяет сократить время работы, обойтись без специальной стяжки. Эффективность обогрева системой значительно возрастет. При этом обязательно потребуется дополнительно уложить защитную полиэтиленовую пленку с толщиной в 80 мкм. Она необходима для предотвращения попадания влаги на нагревательные элементы.

Важно! В тех зонах, где планируется ставить мебель, нагревательную систему не монтируют.

Заметное преимущество такого монтажа – отсутствие потребности в капитальных работах. Можно использовать подложку, существующую стяжку. Когда ламинат уже имеется, его просто разбирают, укладывают инфракрасный слой, а затем вновь застилают все финишными панелями.

Полезные советы для лучшего монтажа теплого пола с ламинатом

У ламината есть некоторые минусы. Главный негативный фактор – присутствие минимальных зазоров между панелями. Кроме того, такой материал боится воздействия влаги. Существует несколько важных моментов при совмещении ламината и инфракрасного пола.

• Для монтажа ламината обустраивают максимально ровное основание.
• Желательно использовать только панели с надежным замковым соединением. Необходимо обеспечить ровность и стабильность всего покрытия.
• Хорошее решение – сделать предварительно тонкую прочную стяжку.

Правила укладки инфракрасной пленки

Запомните еще несколько простых советов для качественного монтажа пленочного пола.

• Длина одной полосы может составлять максимум восемь метров.
• Соблюдайте шаг по линии отреза: он составляет 25 сантиметров. Производители не рекомендуют делать разрезы материала в других местах.
• Выдерживается расстояние между теплыми полами и стенами. Оно составляет минимум 10 сантиметров. Рекомендуемый максимальный шаг – 40 см.
• Расстояние между соседними полосами материала – минимум 1 см.

Это важно! В процессе монтажа запрещается подключать к питанию материал в рулонах, нельзя ходить по разложенной пленке без изоляции и финишного покрытия. Нагревательный кабель категорически запрещается разрезать и перегибать.. Когда привлекает теплый пол инфракрасного типа, важно понять, насколько он безопасен и эффективен, долго ли он прослужит, оправданы ли вложения в такой ремонт

Большое значение имеют и особенности монтажа, специфика каждого вида покрытия, тонкости эксплуатации. Теперь, ответив на все ключевые вопросы относительно теплого инфракрасного пола, можно с уверенностью утверждать: с таким покрытием в помещении будет комфортно, безопасно. Нагревательная система экологически чистая, функциональная, ее удобно демонтировать и укладывать заново. С теплым полом в помещении легко создать приятную атмосферу

Когда привлекает теплый пол инфракрасного типа, важно понять, насколько он безопасен и эффективен, долго ли он прослужит, оправданы ли вложения в такой ремонт. Большое значение имеют и особенности монтажа, специфика каждого вида покрытия, тонкости эксплуатации

Теперь, ответив на все ключевые вопросы относительно теплого инфракрасного пола, можно с уверенностью утверждать: с таким покрытием в помещении будет комфортно, безопасно. Нагревательная система экологически чистая, функциональная, ее удобно демонтировать и укладывать заново. С теплым полом в помещении легко создать приятную атмосферу.

Watch this video on YouTube

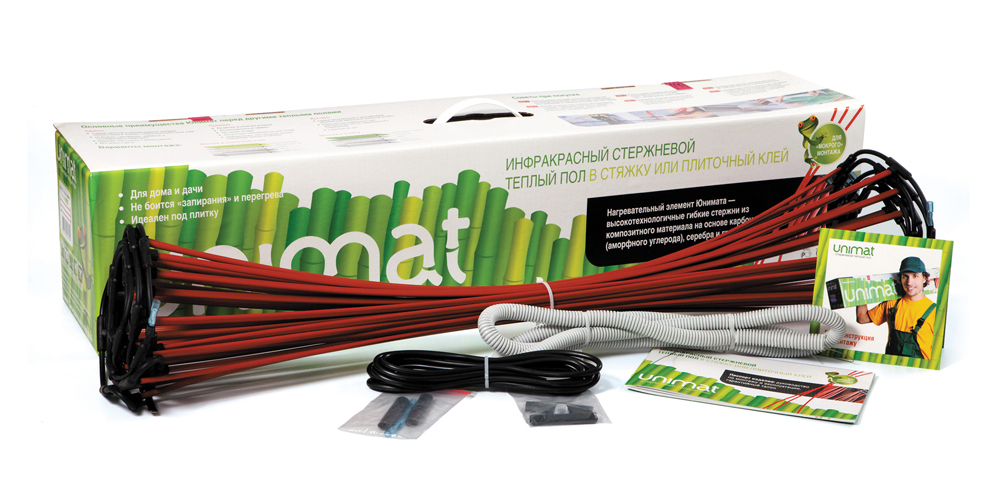

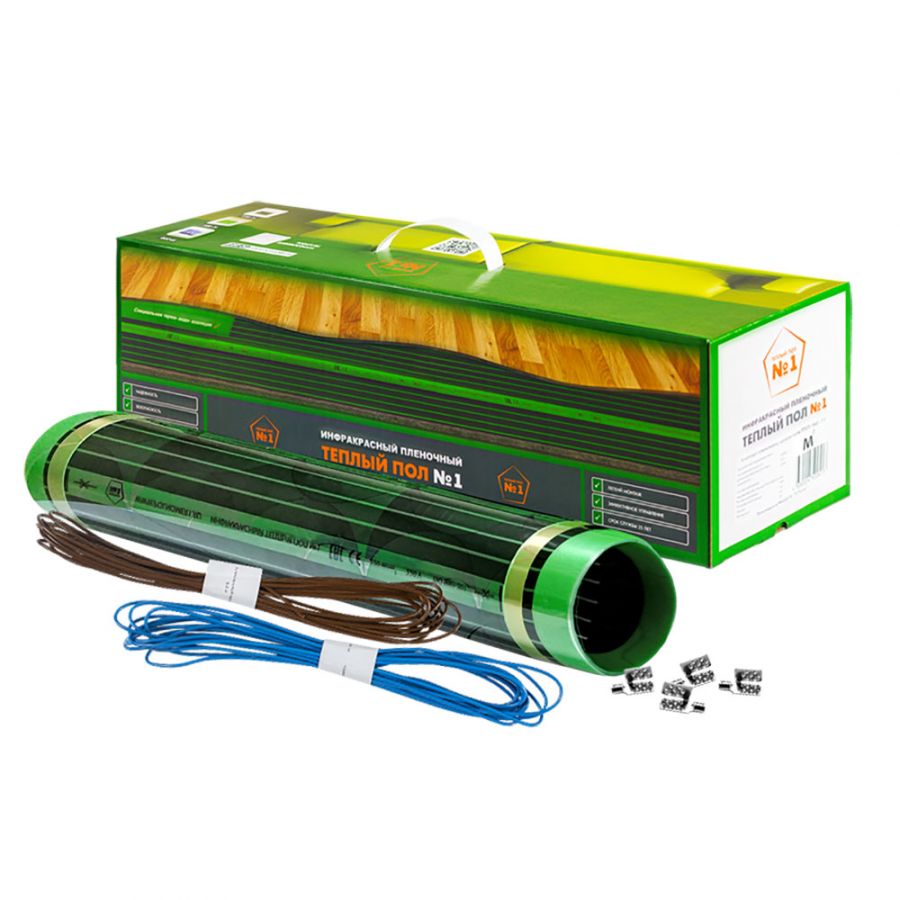

Виды инфракрасного пленочного теплого пола

Несмотря на относительную новизну системы инфракрасного
обогрева, производители предлагают несколько их разновидностей:

пленочный инфракрасный теплый пол. Сущность этой системы
состоит в том, что нагревательный элемент представляет собой волокно, уложенное
между двумя слоями полимерной пленки. Греющая пленка отличается гибкостью,
прочностью, износостойкостью, к тому же является хорошим диэлектриком.

В свою очередь, пленочный пол имеет свои разновидности. В
основу деления положен состав нагревающего элемента:

• углеродный – карбоново-графитный;
• биметаллический – медь и алюминий.

Первая система получила большее распространение среди
пользователей.

Сравнение этих систем для конкретных условий
функционирования, даст возможность выяснить, какой инфракрасный теплый пол
лучше.

Нужен ли термостат (терморегулятор)?

По теории подключить ИК теплый пол без применения термостата возможно, однако если учитывать тот факт, что для поддержания температуры в доме придется постоянно включать и отключать отопление самостоятельно, резона в этом нет. Если в системе управления отсутствует термостат, то потребление электричества существенно возрастет, что приведет к лишним растратам. Также стоит учитывать, что, не используя в системе отопления термостат, возникнут сложности с подключением к основному узлу питания.

Когда речь заходит о выборе подходящего термостата, то важно правильно подобрать мощность прибора. В большинстве случаев, предпочтение отдают устройствам, имеющим мощность в три киловатта этого вполне достаточно для качественной и надежной работы теплого пола. Подключать термостат можно как к розетке, так и непосредственно от электрического щитка

Покупая прибор важно, чтобы к нему прилагалась детальная инструкция, благодаря которой можно будет без существенных сложностей подключить всю систему. Схема подключения инфракрасного теплого пола, по сути, не сложная, и в ней сможет разобраться каждый, однако лучше доверять такую работу профессионалам

Подключать термостат можно как к розетке, так и непосредственно от электрического щитка

Покупая прибор важно, чтобы к нему прилагалась детальная инструкция, благодаря которой можно будет без существенных сложностей подключить всю систему. Схема подключения инфракрасного теплого пола, по сути, не сложная, и в ней сможет разобраться каждый, однако лучше доверять такую работу профессионалам

Что касается установки термостата, то особых требований к этому нет. Он может устанавливаться в любое доступное место, где удобно, единственное, что стоит учитывать – это расположение инфракрасной пленки. Контакты для подключения должны располагаться с одной стороны в непосредственной близости к регулятору.

Правильное расположение прибора позволяет не только максимально сократить количество используемых проводов, но и обеспечить в случае необходимости свободный доступ к регулятору системы управления. На сегодняшний день применяются два варианта монтажа: наружного и скрытого типа.

Наружный вариант монтажа предусматривает закрепление устройства непосредственно на стене. Главным преимуществом такого способа является простота работы, однако, с эстетической точки зрения второй вариант более подходящий. Скрытый вариант монтажа требует изготовления специального углубления в стенке, чтобы расположить прибор максимально аккуратно. В ходе такой укладки делаются штробы в стене для проводки, после чего все выравнивается до первоначального вида.

В большинстве случаев термостат расположен на уровне 1.2 или 1.5 метров, однако есть модели которые устанавливаются не выше 30 см. от поверхности пола. Такие приборы оборудованы сверхчувствительными датчиками, которые гарантируют качественную и надежную работу всей отопительной системы.

Укладка пленочного пола под кафельную плитку своими руками

На первоначальном этапе осуществляются подготовительные работы. Поверхность очищается от мусора и выравнивается. Толщина теплого пола может доходить до 1,5 см. Примерный последовательный слой укладываемых материалов следующий:

• теплоотражающая подложка – 2-3 мм;
• инфракрасная пленка – 0,4-0,5 мм;
• малярная сетка – до 2 мм;
• слой бетонного раствора (или плиточного клея).

Сразу нужно определиться с:

• местонахождением терморегулятора;
• эффективным распределением пленки под плиткой.

Монтаж теплого пола начинается с укладки теплоотражающей подложки. Наилучшим вариантом станет использование полос, размер которых составляет по 0,6 м. В случае приобретения широкого материала, его следует обрезать.

Поверх подложки укладывается инфракрасная пленка. Существуют такие требования при выполнении этой работы:

• нельзя располагать на пленке стационарную мебель (может привести к перегоранию системы);
• пленка должна покрывать до 70 % площади в комнате;
• наличие отступа от стен на уровне 10-12 см;
• пленка не монтируется внахлест.

Целесообразнее распределять пленку по максимальной длине помещения. Размеченный нагревательный материал обрезается. Нарезание кусков пленки рекомендуется производить в местах, где нет графитового слоя. Если все же нужно ее отрезать по графитовому слою, то это место впоследствии изолируется скотчем или изолентой. К подложке пленка крепится с помощью скотча.

Далее нужно заняться подключением пленочного пола

Особое внимание уделяется правильному монтажу терморегулятора и датчика температур. Сразу стоит оговориться, что один терморегулятор сможет нормально «обслуживать» комнату площадью 12-15 м²

Устанавливается он рядом с подведенной проводкой

Устанавливается он рядом с подведенной проводкой

Устанавливается он рядом с подведенной проводкой.

Крепление кабеля к пленке производится с использованием медных зажимов. Степень надежности соединений проверяется с помощью половинок зажимов, которые должны соприкасаться друг с другом. Для изоляции зажимов применяется битумный скотч и силиконовый герметик.

Пока будет сохнуть герметик, монтируется терморегулятор. При использовании накладного устройства, кабель проводится снаружи стены и помещается в пластиковый короб. Если терморегулятор будет встроенным, то в стене под него выдалбливается отверстие и делаются штробы для кабеля.

Крепление термодатчика производится под пленку. Для этого в основании делается канавка, а сам датчик располагают в гофрированную трубку. Провод датчика укладывается таким образом, чтобы он располагался прямо под кафелем.

Терморегулятор надежно крепится к стене и соединяется с электрическим кабелем. Наискось пленки приклеивается фольгированный скотч. Для заземления пола один из его концов присоединяется к проводу.

С помощью тестового включения отопительной системы проверяется ее работоспособность. Все секции должны нагреться на протяжении 5-8 минут. Используя тестер, проверяются места срезов и соединений пленки.

Далее укладка теплого пола выполняется в следующей последовательности:

• делаются отверстия;
• в них вставляются дюбели;
• саморезами крепится малярная сетка;
• создается нетолстая и равномерная первичная бетонная стяжка;
• происходит полное высыхание стяжки;
• производится последняя проверка функционирования теплого пола;
• наносится фиксирующая стяжка;
• после ее высыхания кладется кафельная плитка.

Ввинчивание саморезов при креплении малярной сетки следует осуществлять очень аккуратно. Ими можно повредить поверхность пленки или контакты, что станет причиной разрыва электрической цепи. После окончательной фиксации сетки, необходимо провести тестирование теплого пола.

При укладке пленочного пола запрещается:

• осуществлять работу при высокой влажности и температуре воздуха ниже 0ºС;
• в качестве крепежных элементов использовать гвозди;
• производить подключение пленки без заземления;
• сгибать ее под углом 90º на участке длиной до 5 см;
• устанавливать пленку в непосредственной близости с другими нагревательными приборами.

Во избежание механических повреждений пленки, монтажные работы рекомендуется производить в мягкой обуви. Пользоваться инфракрасным теплым полом можно приблизительно спустя месяц, когда полностью высохнет бетонное основание под кафельной плиткой.

Видео по устройству пленочного пола:

Финишное покрытие инфракрасной системы обогрева пола

Основное преимущество данного типа панельного обогрева в том, что подключение не требует мокрой стяжки. Потому позволяется применять любое финишное покрытие. Исключением является паркет и клеевая паркетная доска. Так, пол можно забрать с собой, если возникнет возможность и желание переезда.

Декорирование проходит исключительно после тестового пуска системы и успешного монтажа. Чаще всего инфракрасный теплый пол своими руками устанавливается под ламинат. Высокая популярность подобного решения обусловлена тем, что покрытие легко укладывается и так же просто сниматься.

Монтаж под плитку проводится в санузлах, ванных комнатах, кухнях. Керамика обладает высокой теплоотдачей, что положительно влияет на коэффициент полезного действия (КПД) устройства.

Виды электрических полов

Электрические теплые полы по типу используемого нагревательного элемента делятся на:

• Инфракрасный.
• Кабельный.

Кабельные

Кабельные теплые полы могут быть представлены в виде:

• Нагревательного кабеля.
• Нагревательного мата.

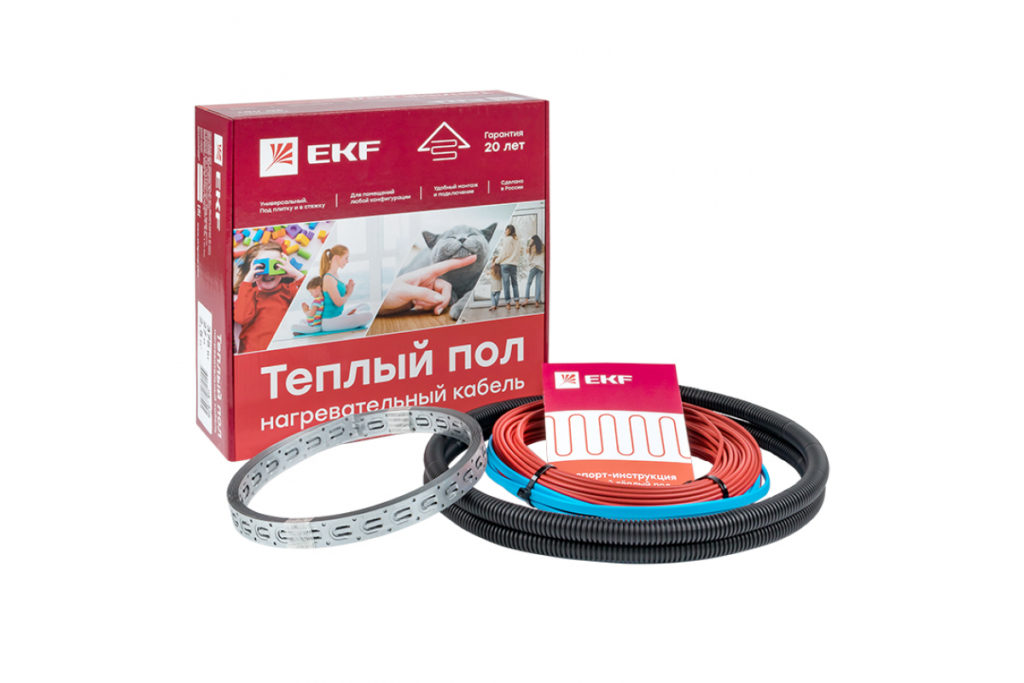

Нагревательный кабель

Резистивный кабель нагревается за счет преобразования электрической энергии в тепловую. Электрический ток проходит по замкнутой цепи кабеля и согласно закону Джоуля сопротивление электрическому току вызывает нагрев кабеля.

Резистивный кабель нагревается независимо от температуры окружающей среды, в результате чего способен обогревать окружающую среду с постоянной мощностью.

Мощность кабеля регулируется электрическим термостатом.

Выбор резистивного кабеля осуществляется в результате теплотехнического расчета.

Расчет мощности кабеля производится на один погонный метр.

Резистивный кабель подразделяется на одножильный и двужильный. Одножильный кабель состоит из одной токоведущей жилы, двужильный – из двух токоведущих жил в одной изолирующей оболочке.

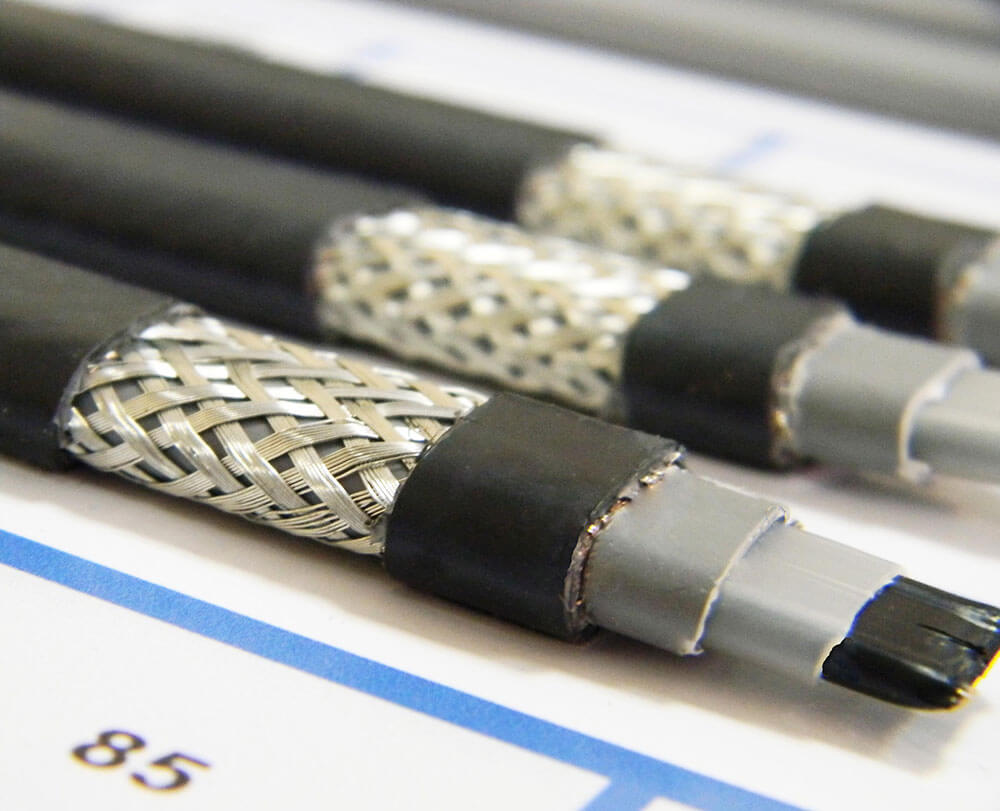

Саморегулирующийся кабель представляет собой две токоведущие жилы, заключенные в полимерную матрицу, сопротивление которой изменяется в зависимости от температуры.

При увеличении температуры матрица расширяется и число токопроводящих связей уменьшается. Это уменьшает ток, проходящий через кабель, и, соответственно, нагрев кабеля.

Саморегулирующийся кабель обладает способностью локального регулирования, при которой температура кабеля будет постоянной по всей длине кабеля.

Конструкция кабеля позволяет разрезать его на отрезки разной длины.

Подключение нагревательного кабеля к терморегулятору производится обычным электромонтажным проводом. Это предотвращает отвод тепла в терморегулятор.

Одножильный кабель подключается к терморегулятору обоими концами, в результате чего один питающий провод получается коротким, а второй длинным.

Двухжильный кабель подключается к терморегулятору одним концом кабеля.

Термомат

Нагревательные или термоматы представляют собой кабельную систему, в которой резистивный кабель уложен на монтажную подложку с определенным шагом и закреплен на ней.

Монтажная подложка в виде сетки из стекловолокна применяется для монтажа на плиточный клей под плитку мокрым способом, а в виде алюминиевой фольги – под другие виды напольных покрытий сухим способом.

Нагревательные маты упрощают монтаж электрического теплого пола.

Нагревательные маты являются готовым изделием, выпускаются для обогрева 1 кв.м. площади, их применение не требует теплового расчета.

Удельная мощность нагревательного мата составляет 140-160 Вт/м2

Стандартная ширина нагревательного мата составляет 50 см.

Например, при укладке на готовую стяжку под плитку возможен монтаж на плиточный клей слоем 5 мм, что позволяет не уменьшать высоту помещения.

Инфракрасные

Инфракрасный теплый пол представляет собой пленку с медными или серебряными токопроводящими полосами, между которыми расположены карбоновые стержни.

Карбоновые стержни излучают инфракрасные длинные волны длиной 5 — 20 мкм.

Инфракрасные теплые полы могут быть представлены в виде:

• Пленочного элемента.
• Нагревательных стержней.

Пленочные элементы

Пленочный инфракрасный пол представляет собой рулонный материал.

В двухслойную полипропиленовую пленку запаивается паста, содержащая карбон.

Пластиковая оболочка устойчива к температурным воздействиям.

Пленочный пол не пересушивает воздух, имеет малую толщину.

Пленочный пол допускается укладывать во влажных помещениях, а также под открытым воздухом.

Мощность пленочного пола составляет 150-220 Вт/кв.м.

Среднее потребление электроэнергии в сутки составляет 40-60 кВт/кв.м.

Максимальная температура на поверхности пленочного пола составляет 50 градусов Цельсия.

Толщина пленочного пола 0,31 – 0,38 мм.

Инфракрасный пленочный пол имеет относительно высокую стоимость.

Ширина элемента составляет 0,5 или 1,0 м. Длина элемента составляет до 15 м.

Карбоновые стержни

Стержневые теплые полы представляют собой маты, на которых на расстоянии 9-10 см друг от друга закреплены карбоновые стержни.

Секции стержневого пола подключаются по параллельной схеме независимо друг от друга.

Стержневые полы применяются для всех типов напольных покрытий. Под стержневые полы не требуется укладка подложки.

Потребляемая мощность составляет 140 Вт/кв.м.

Стержни нагреваются до 60 градусов.

Ширина элемента составляет 0,83 м. Длина элемента до 25 м.
