Инструмент для снятия изоляции с проводов: лучшие устройства зачистки кабелей

Что такое стриппер

Слово стриппер произошло от английского «wire stripper», что в дословном переводе означает «для зачистки проводов». В русском языке существует другое название этого инструмента, состоящее из аббревиатуры заглавных букв «КСИ» и расшифровывается как «клещи для снятия изоляции». Инструмент этот предназначен для одной единственной цели — облегчить труд электрика в процессе электромонтажных работ, ускорить и обезопасить процесс зачистки кабелей для соединения их между собой.

Стрипперы используются электриками для подготовки проводов к работе

Специалисты хорошо знают, насколько важно уберечь токоведущие жилы кабеля от повреждений при снятии изоляции. Без преувеличения можно сказать, что это одна из основ качественной электромонтажной работы. Большое значение имеет также длина оголённого контакта, в некоторых устройствах производитель настоятельно рекомендует строго соблюдать размер удалённой изоляции

Применение специнструмента позволяет безошибочно соблюдать заданную длину

Большое значение имеет также длина оголённого контакта, в некоторых устройствах производитель настоятельно рекомендует строго соблюдать размер удалённой изоляции. Применение специнструмента позволяет безошибочно соблюдать заданную длину.

И последний пункт, который свидетельствует о преимуществе стриппера перед ножом: руки человека покрыты кожей, которая очень ранима, если по ней ненароком проехаться остро заточенным лезвием обычного ножа для зачистки. Применение стриппера обеспечивает абсолютную безопасность при работе, так как обрезание изоляции происходит при помощи специальных скрытых ножей, которые не контактируют с руками пользователя.

Зачистка изоляции ножом всегда таит в себе опасность ранения рук

Зачем необходим инструмент для снятия изоляции с проводов

Чтобы выполнить в квартире подключение выключателя или розетки, необязательно пользоваться профессиональным инструментом. Здесь можно применять подручные приспособления, которые находятся в арсенале любого домашнего мастера. Однако качественно справиться с зачисткой проводов от изоляции вряд ли удастся, особенно когда речь идет о масштабных электротехнических работах.

Без инструмента для снятия изоляции вряд ли получится качественно зачистить провода

Некачественная зачистка проводов от изоляции может привести к негативным последствиям. При использовании обычного кухонного ножа повышается вероятность повредить кабель, в результате чего снижается уровень безопасной эксплуатации электрической проводки. В случае надреза токопроводящей жилы уменьшится сечение провода, что может спровоцировать обрыв или подгорание в месте соединения. Неаккуратный срез нередко становится причиной перелома кабеля при его изгибе.

При эксплуатации высокочастотных систем с переменным током может возникнуть скин-эффект, что способствует неравномерному распределению тока в верхнем слое проводника. Любое, даже самое незначительное повреждение жилы приведет к выходу из строя всего оборудования.

При выполнении масштабных электротехнических работ игнорирование использования специального инструмента для зачистки проводов от изоляции может вызвать возникновение пожара, выход из строя техники или спровоцировать поражение током.

Нож электромонтера – традиционное приспособление

Нож с изогнутым лезвием упрощает работу и ускоряет процесс снятия изоляции. Различают несколько разновидностей такого приспособления.

Особенности использования прибора

Нож электромонтера больше подходит для зачистки плоских кабелей. Опытные мастера без проблем снимут изоляцию и с проводов круглого сечения, но удобства пользования будет меньше.

Снятие защитной оболочки с помощью ножа надо проводить в перчатках, чтобы избежать травмы. Это особенно актуально при зачистке кабеля, изготовленного по ГОСТу. Толщина изоляции такого проводника значительно больше, чем у провода по ТУ, и она плотнее прилегает к жилам, что усложняет работу.

Выполняя зачистку, инструмент надо держать под острым углом относительно кабеля. Если этим правилом пренебречь, то высок риск повреждения проводника из мягкого металла

Оплетку снимают легкими движениями, срезая изоляцию от себя.

Главные плюсы использования ножей:

доступная стоимость;
наличие моделей с изолированной ручкой;
практичность – нож подходит для проводов разного диаметра.

Основной минус – длительность работы. Зачистка кабелей большого сечения достаточно трудоемка. Кроме того, при малом опыте есть риск повреждения жил.

Разнообразие ножей электрика

Различают три варианта электромонтерских ножей. Они отличаются между собой формой лезвия и типом наконечника.

Нож с пяткой. Приспособление с коротким, вогнутым вовнутрь клином. Перпендикулярно лезвию напаяна «пятка», ограничивающая глубину надреза.

Такой нож отлично подходит для подготовки проводов с двойной изоляцией, когда верхний защитный слой надо снять, а нижний – оставить в целостности

Плужковый инструмент лучше использовать для проводов с жесткими жилами, мягкую опоясывающую оболочку нож снимает хуже.

Нож с клювом. Инструмент с закругленным лезвием. У такого ножа изгиб очень плавный в отличие от «пятки». Специфическая форма клина усложняет работу, приспособление чаще используют опытные мастера.

Острие в форме клюва подходит для кругового разреза оболочки

Продольный надрез надо выполнять с особой осторожностью, так как ограничителя глубины реза нет. Нож с крючком

Такому инструменту под силу поперечный срез и продольная разделка кабеля. Провод фиксируется сверху скобой, а изоляцию прорезает острый клык

Нож с крючком. Такому инструменту под силу поперечный срез и продольная разделка кабеля. Провод фиксируется сверху скобой, а изоляцию прорезает острый клык.

На ноже можно установить глубину разреза защитной оболочки – для этого предусмотрено регулировочное колесико

Такая модель универсальна и подходит для обработки большинства типов кабелей. Девайс популярен у профессиональных электриков.

Оценка качественных параметров инструмента

При выборе ножа для зачистки изоляционного слоя, необходимо руководствоваться рядом правил.

Основные требования:

Лучше использовать нож с небольшим лезвием. Инструментом будет удобно применять в ограниченном пространстве (шкафе, щитке).
Лезвие должно быть из прочной стали – такой металл дольше сохраняет остроту.
Кромку лучше выбирать прямую – это упростит разделку проводов с двойной изоляцией.

Надо обратить внимание на заточку лезвия. Оно не должно быть слишком острым, иначе легко пораниться при работе

Кроме того, отточенным острием можно нечаянно испортить жилы обрабатываемого кабеля или соседние провода

Некоторые инструменты имеют изолирующую рукоятку. Показатель максимального напряжения, которое способен выдержать нож, указан на самом приборе.

Как работают со стриппером?

Съёмник изоляции, называемый стриппером, предназначен удалять с концов проводов изоляционный материал, разделывать кабель при производстве электромонтажных работ. Почти для каждого вида проводов и кабелей нужна своя технология освобождения от изоляции и специальный инструмент. Его использование сокращает время работ, обеспечивает их высокое качество, снижает риск поражения током.

Принципиально стриппер представляет собой инструмент со встроенными лезвиями, позволяющий проводить нужные разрезы на проводах и удалять изоляционный материал без повреждения токонесущего провода. Стрипперы могут быть ручными, полуавтоматическими и работающими в автоматическом режиме.

Они могут выполнять функции удаления изоляционных материалов с:

отдельных проводов;
витой пары проводов;
коаксиального кабеля;
силового кабеля;
оптического волокна.

Прежде чем приступить к снятию изоляционного покрытия необходимо определиться с размером калибровочного отверстия и длиной снимаемой изоляции

Если используется ручной или полуавтоматический инструмент, важно верно выбрать диаметр калибровочного отверстия. Провод не повреждается, если это отверстие меньше, чем толщина заизолированной части и больше, чем сечение проводящего металла. Размещение зачищаемого провода и лезвий для подрезания изоляции должно проводиться в соответствии с инструкцией по эксплуатации соответствующего инструмента

Размещение зачищаемого провода и лезвий для подрезания изоляции должно проводиться в соответствии с инструкцией по эксплуатации соответствующего инструмента.

Многие модели стрипперов оснащены встроенными ограничителями длины снимаемой изоляции. Она обычно определяется исходя из точки монтажа и геометрии разъёма или клеммы контакта. Правильно определённая длина позволяет многократно выполнять операцию с хорошим результатом. Неправильно определённая длина может создать опасность замыкания и опасность пожара.

Для того чтобы своевременно выявить потенциальную опасность, следует, сняв первый раз изоляцию, проверить состояние металлического проводника, наличие повреждений, излишних срезов, надкусов. При обнаружении подобного провод следует обрезать и операцию провести заново. При необходимости скорректировать настройки инструмента.

Залогом успешной работы является соблюдение элементарных требований безопасности. Главным условием здесь является обесточивание кабеля, на котором ведутся работы

Важно исключить также возможность его несанкционированного включения. Если обстоятельства требуют работы на проводах под напряжением, необходимо использовать проверенный стриппер с рукоятками, обеспечивающими надёжную защиту от поражения электрическим током

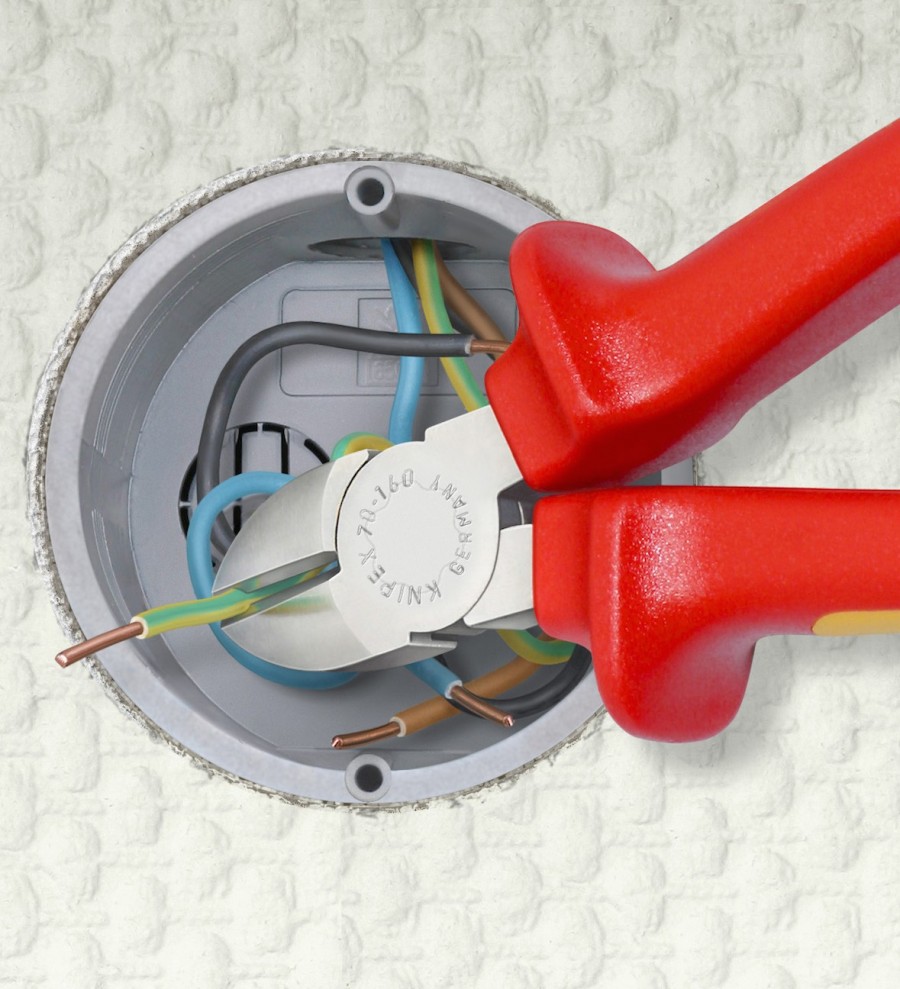

Виды и размеры бокорезов

Существует четыре основных вида бокорезов. При покупке стоит внимательно изучить их предназначение, чтобы не ошибиться с выбором.

Стандартные – предназначены для проводов и проволочных изделий малого диаметра до 2,5 мм. Они имеются в продаже абсолютно в каждом магазине строительной или хозяйственной сферы.

Высоковольтные (диэлектрические) бокорезы применяются в одноименной сфере работ для электроники. Используются при работе с проводами, которые находятся под любым напряжением. Безопасность данных кусачек соблюдается за счет диэлектрических пластиковых рукоятей, которые дают возможность проводить электромонтажные работы с напряжением вплоть до 1000 вольт.

Мини боковые кусачки – это главный инструмент программистов, монтажников сетевого оборудования, специалистов радиоэлектроники или домашнего мастера. Главным их преимуществом является малый размер при работе в места труднодоступных для больших кусачек.

В целом данный инструмент может выглядеть абсолютно по разному как по размеру, так и по форме. Также может быть различным и степень формы их режущих элементов, что придает каждому прибору особенность его работы. Если губы выполнены тонкими и длинными, то такие кусачки идеально подойдут для перекусывания тоненьких проводов.

Какое оборудование выбрать

В наши дни удивить кого-то технической новинкой сложно. На каждом шагу продаётся аппаратура всевозможной направленности, цены и качества. Так и с электромонтажным инструментом. Ассортимент огромен. Если необходим стриппер на несколько операций, заглядываться на дорогие модели смысла нет. Подойдёт простой инструмент рублей за 200—400. За более качественный и оснащённый аппарат придётся выложить от тысячи до полутора тысяч рублей.

Профессиональную модель с ножами из хорошей стали, прекрасной заточкой и проверенной изоляцией купить дешевле 2500 рублей вряд ли получится. В этом случае спешка не нужна, Необходимо взвесить все за и против, проконсультироваться со специалистами. Только в этом случае можно купить такой довольно дорогой инструмент без ущерба качеству и кошельку.

Стриппер

Провода могут значительно отличаться по конструктивным особенностям, материалу жил и изоляционного слоя, соответственно, и технология зачистки также может быть разной. В качестве примера можно привести провод с толстой однопроволочной жилой. В этом случае для удаления изоляции будет достаточно ножа или лезвия. Также могут понадобиться щипцы или кусачки.

С многопроволочными проводами, да еще и небольшого сечения, дело обстоит сложнее. При зачистке проводов ножом существует опасность повреждения тонкой проволоки жил, что ухудшит показатель проводимости. Можно попытаться проделать работу заново, однако такой подход не всегда разумен, если длина проводника невелика. В таком случае не обойтись без профессионального инструмента — стриппера (другие названия: съемник, ручной зачиститель проводов).

Среди достоинств стрипперов можно выделить следующее:

Кроме главной своей функции — удаления изоляции — инструмент можно использовать и для других действий. Речь идет об опрессовке жил. Для этого на ручке устройства имеется особая выемка, позволяющая осуществлять опрессовывание гильз и наконечников разнообразных диаметров. Причем наконечники могут быть как в изоляционном слое, так и без него. Следует заметить, что функционал стриппера достаточно ограничен, если сравнивать со специализированным оборудованием для опрессовки, однако на простом уровне возможностей съемника вполне достаточно.

Еще одна функция стриппера определяется наличием на ручках кусачек. В случае надобности можно просто отрезать выбранный провод.

Ручные инструменты

Популярные инструменты для снятия изоляции:

механический стриппер;
клещи;
нож;
щипцы для проводников круглого сечения;
пассатижи;
нож для удаления оболочек.

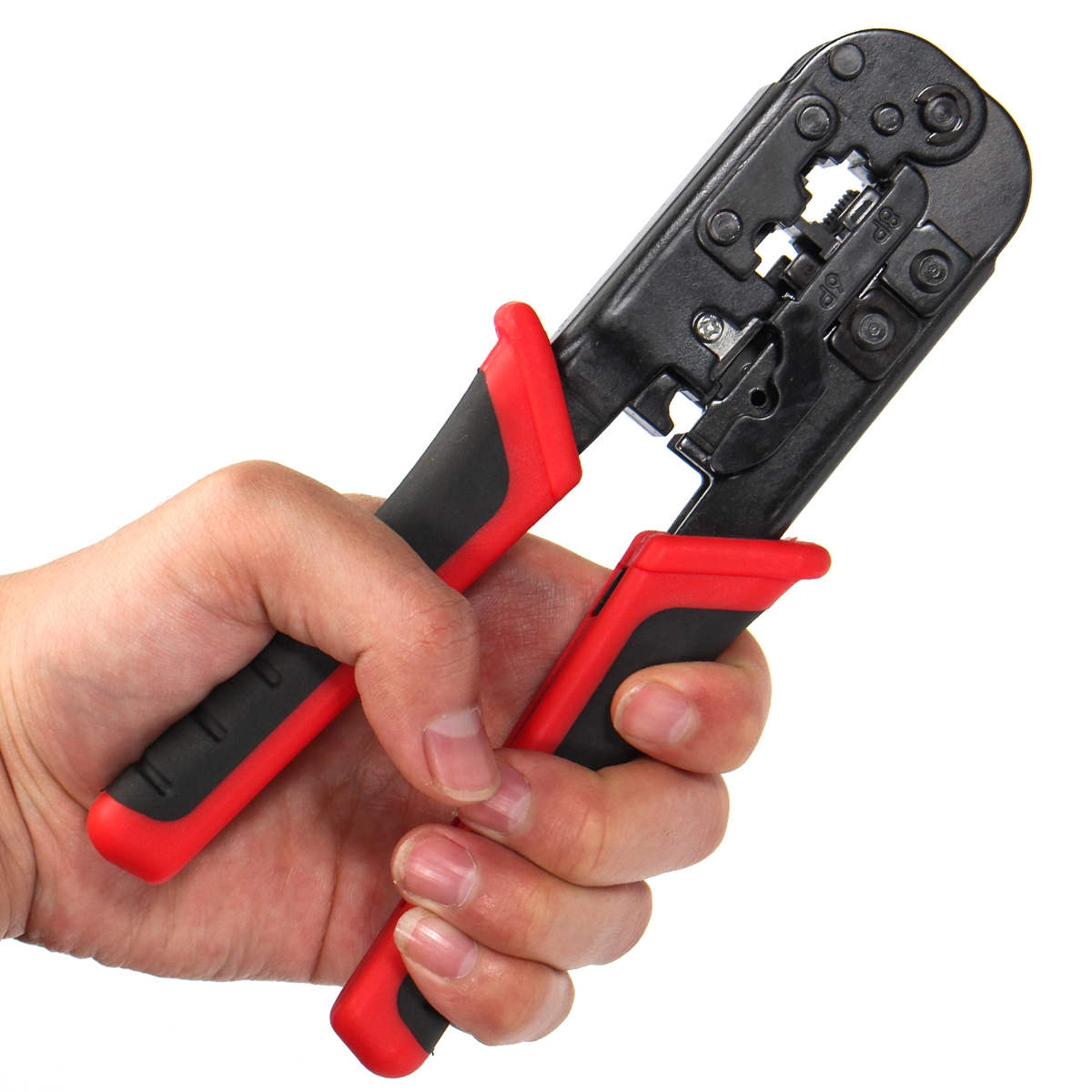

Механический стриппер

Это стриппер-кримпер для снятия изоляции на концах проводов. Состоит из клещей-кусачек и пресс-клещей, которыми обжимают и опрессовывают концы. Для снятия оплетки провод зажимается в отверстие нужного диаметра, круговыми движениями, снимают изоляционное покрытие. Это простой дешевый инструмент. У него короткий срок эксплуатации, применяют для несложных операций. Пресс-клещи имеют 6-7 отверстий, что допускает работу с элементами разных диаметров.

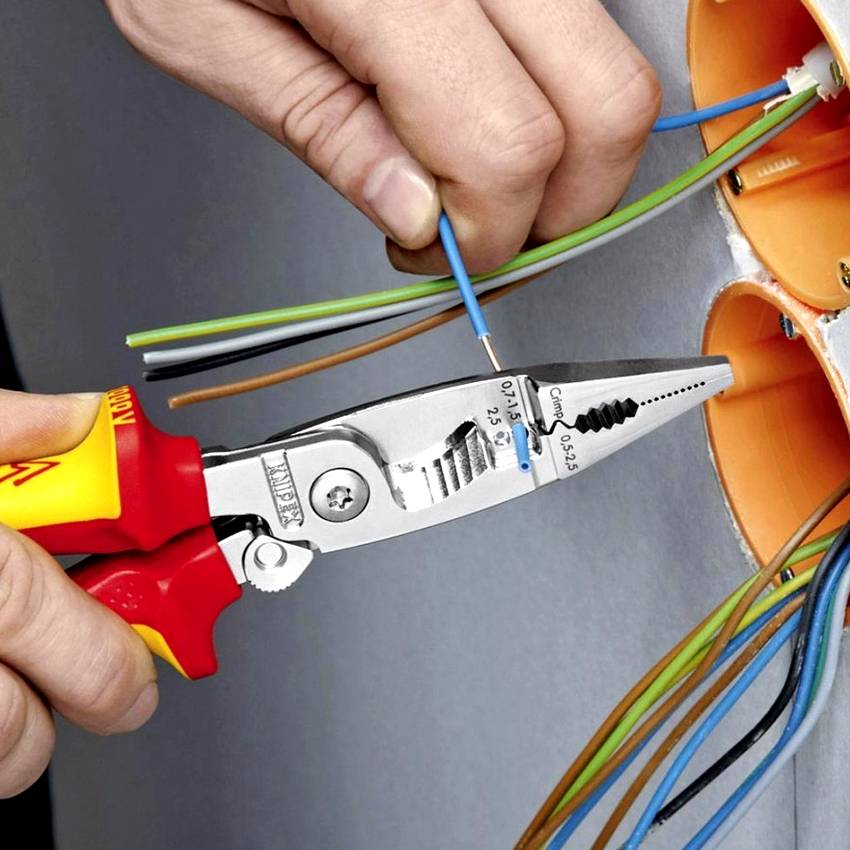

Пассатижи для снятия изоляции

Пассатижи

Пассатижи (плоскогубцы) – универсальный инструмент для зачистки изоляции и других операций, выполняемых при электротехнических работах. В передней части расположены 6 типоразмеров разъемных отверстий, диапазон сечений от 0,5 до 3 мм. Во второй половине расположен длинный зигзагообразный разъем, с помощью которого обжимают концы, изгибают проволоку, режут тонкие мягкие провода. Это удобная, недорогая зачищалка для проводов.

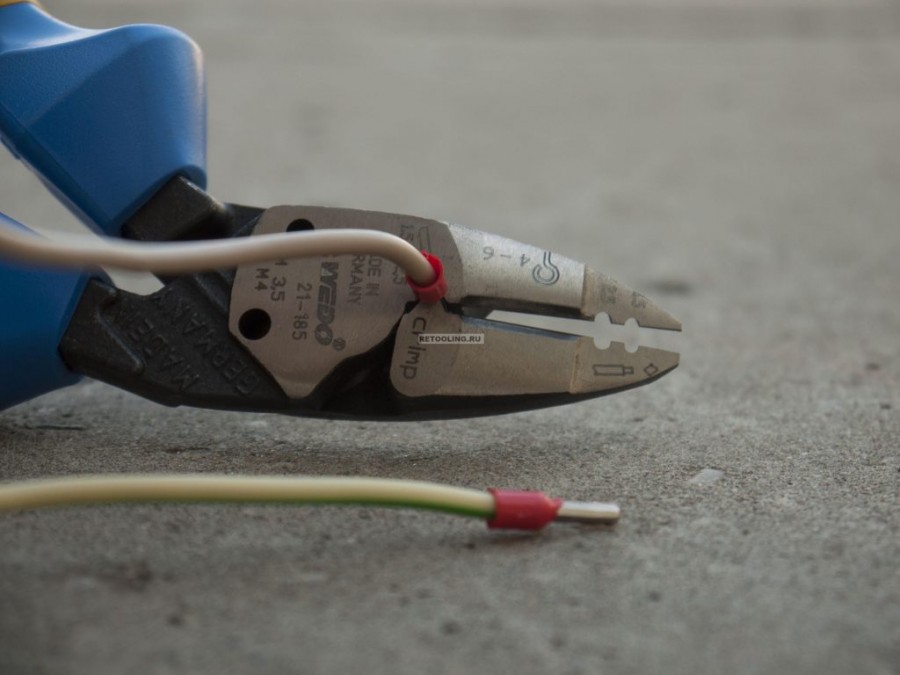

Клещи для снятия изоляции

Устройство снабжено ручками, которые покрыты диэлектрической оболочкой, регулировочным винтом, позволяющим изменять диаметр отверстия. Для снятия оболочки кабель легонько прикусывают, инструмент поворачивают и протягивают надрезанное покрытие. Установленные в отверстие клещей провода нельзя сильно сжимать и деформировать. Это приведет к образованию царапин на стальных жилах проводника.

Щипцы для снятия изоляции с кабелей круглого сечения

Это круглая разъемная ручка. Ее раскрывают, вставляют проводник, зажимают и проворачивают. Режущая кромка делает надрез по кругу, при протягивании оболочка снимается. Приспособление предназначено для кабелей большого сечения круглой формы.

Нож для удаления оболочек

У этого ножа выдвижное лезвие и металлическая скоба, которая прижимает кабель к режущей части. Поворотный механизм позволяет резать оболочку вдоль его длины и по окружности. Лезвие выдвигается на толщину оплетки, что исключает повреждение самого проводника.

Нож для удаления изоляции

Это зачистка для проводов. Лезвие согнуто в виде крючка. Оплетку снимают движением от себя, нож располагают под острым углом, исключая повреждение стальных жил проводника. Ограничивает глубину разреза расположенная на конце крючка пятка. Она контролирует глубину прорезания, удаляя верхнюю оболочку. Не подходит для толстого покрытия.

Отличительные черты стрипперов для снятия изоляции

Самым популярным и востребованным приспособлением для зачистки проводов является стриппер. Это специализированный инструмент, выполняющий обработку кабеля при помощи двух подвижных ножей, которые имеют полукруглую форму. Исходя из размера сечения провода, выполняется выбор необходимого калибра инструмента, что является гарантией получения точной насечки и отсутствия повреждения жилы.

Стриппер может быть механическим, полуавтоматическим или автоматическим. Первый вариант представлен ручным приспособлением, имеющим простую конструкцию, по внешнему виду напоминает пассатижи. Ручной кабелерез применяется для зачистки отдельных проводов. Благодаря наличию нескольких отверстий разного диаметра с лезвиями на внутренней поверхности прижимов, можно обрабатывать кабель разного сечения, находящегося в диапазоне 0,25-2,5 мм.

Важно! Стоимость механического стриппера напрямую зависит от количества гнезд на губах инструмента и их цифрового значения

Самым популярным инструментом для зачистки проводов является механический стриппер

Данный тип стриппера имеет компактные размеры и небольшой вес, что делает его удобным и практичным в использовании. Для снятия изоляции подбирается размер отверстия, кабель закусывается, при выполнении круговых движений изоляция срывается с провода. Стоимость такого стриппера для зачистки проводов составляет в среднем 400-1000 руб.

Полуавтоматический и автоматический инструмент для зачистки проводов

Для выполнения больших объемов работ рекомендуется использовать полуавтоматический вариант, оснащенный особым механизмом, благодаря которому не требуется прокручивать стриппер вокруг провода. С его помощью можно удалять изоляцию из нескольких жил сразу. Для снятия защитного слоя следует подобрать необходимое углубление, соответствующее диаметру сечения провода, поместить в него жилы и посредством давления на рукоять удалить изоляцию. Купить такой стриппер можно за 1200-2500 руб.

Важно! Полуавтоматический стриппер оснащен ограничителем, благодаря которому изоляция не удалится дальше выбранного предела. Максимально упрощает работу автоматический инструмент для зачистки проводов и снятия изоляции. Для удаления изоляции не требуется подбирать диаметр сечения кабеля

Приспособление имеет одно гнездо, размер которого подстраивается автоматически под заведенный кабель. Инструмент может использоваться для проводов сечением 0,2-6 мм

Для удаления изоляции не требуется подбирать диаметр сечения кабеля. Приспособление имеет одно гнездо, размер которого подстраивается автоматически под заведенный кабель. Инструмент может использоваться для проводов сечением 0,2-6 мм

Максимально упрощает работу автоматический инструмент для зачистки проводов и снятия изоляции. Для удаления изоляции не требуется подбирать диаметр сечения кабеля. Приспособление имеет одно гнездо, размер которого подстраивается автоматически под заведенный кабель. Инструмент может использоваться для проводов сечением 0,2-6 мм.

Стриппера бывают механическими, полуавтоматическими и автоматическими

Автоматические стрипперы обладают расширенной функциональностью, что предполагает выполнение обжимки наконечников, обрезки концов кабеля, скрутки многожильных проводов. Приспособление может применяться для зачистки проводов с одинарной и двойной изоляцией. Одна манипуляции позволяет снять один слой. Для удаления второй оплетки процедура повторяется.

Некоторые производители выпускают специальный вид щипцов для снятия изоляции с проводов, которые используются для обработки витой пары. Инструмент выполнен в виде зажима, оснащенного встроенным лезвием. Такое приспособление может произвести манипуляцию, способствующую точному и аккуратному снятию внешней оболочки кабеля. Данный инструмент позволяет обрабатывать коаксиальные кабели для последующей установки F-коннектора.

Для оптических волокон и силовых кабелей существует особый тип полуавтоматического станка для снятия изоляции с проводов, благодаря которому обеспечивается высокая точность зачистки изоляционного покрытия. Такой инструмент имеет довольно высокую стоимость и применяется профессионалами для осуществления узкоспециализированных задач.

Важно! Этот тип стриппера позволяет снять тончайшие слои изоляции с волоконно-оптического кабеля

Для обработки витой пары используются специальные виды щипцов

Самодельные приспособления для зачистки жил проводов, и стоит ли ими пользоваться

В сети распространяется множество видеороликов, в которых «умельцы» советуют изготовить приспособление для снятия изоляции из полотна для канцелярского ножа и пластиковой крышки. На первый взгляд может показаться, что подобное устройство работоспособно и даже полезно. Однако не стоит делать скоропалительных выводов.

ФОТО: YouTube.comНе стоит доверять подобным самоделкам – велик риск подпортить не только кабель, но и руки

При работе подобным приспособлением на поверхности токоведущей жилы неизбежно образуется надрез. Малейший перегиб в месте надреза приведёт к перелому металла. Однако и это не все подводные камни. Пользоваться таким приспособлением довольно опасно. Велик риск порезаться, а учитывая остроту полотен, травма может оказаться весьма серьёзной.

ФОТО: i.stuff.co.nzЕсли пользоваться самоделками, к подобному следует подготовиться

Вообще, при производстве электромонтажных работ не стоит «изобретать велосипед». Производители предлагают множество различного инструмента для облегчения подобных задач. При этом стоимость этих приспособлений невысока, а значит, и приобрести их сможет каждый. Так стоит ли рисковать, используя различную кустарщину?

Что такое стриппер

Стрипперы используются электриками для подготовки проводов к работе

Зачистка изоляции ножом всегда таит в себе опасность ранения рук

Разница между проводами с медной и алюминиевой жилой

Аккуратность требуется при работе с любым проводником, но следует помнить, что алюминиевые жилы более хрупкие по сравнению с медными аналогами и имеют меньший запас прочности при изгибающих нагрузках. Это обусловлено техническими характеристиками материала, используемого в изделии:

Рассматриваемый параметр	Алюминий	Медь
Плотность металла, т/м³	2,70	8,90
Устойчивость к многократным изгибающим воздействиям	Нет	Да
Возможность многопроволочного исполнения	Нет	Да
Удельное сопротивление из расчета площади сечения на единицу длины, Ом* мм²/м	0,0294	0,0175

Можно сделать вывод, что изделия из алюминия уступают в прочности и имеют меньшую токопроводимость

Поэтому важно избегать их повреждения во время зачистки, чтобы не допустить дополнительного снижения характеристик

Моя первая зачищалка — с дырочками..

Классификация инструментов для снятия изоляции пока не сложилась, и я назову характерные отличия каждого инструмента. Первый инструмент для снятия изоляции был с отверстиями под каждое сечение кабеля.

В чем плюсы такого инструмента:

Обычно дешевле других моделей
Аккуратно и легко снимает изоляцию
Полуавтоматический — сам снимает изоляцию после сжатия ручек
Возвратная пружина — готов к новой задаче, без дополнительных действий

В чем минусы такого инструмента:

Снятие изоляции происходит по 1 проводу, нельзя зачистить 3 жилы одновременно
Если ошибиться — можно испортить провод, пытаясь зачистить 2.5 мм2 в отверстии на 1.5 мм2
Нужно прицеливаться — каждое отверстие для зачистки в своем месте, и нужно попасть именно на него

Нюансы, которые следует учесть при снятии изоляции с жил

Многие не придают особого значения тому, каким инструментом пользоваться для снятия изоляции с жил кабелей. Однако именно инструмент играет важную роль в долговечности монтируемого соединения. Для примера можно рассмотреть вариант с использованием обычного резака. Если надрезать изоляцию по всей длине, можно повредить токоведущие проволоки гибкого кабеля. Если же подрезать изоляцию вкруговую, то на жилах образуются канавки, по которым они могут впоследствии обломиться.

ФОТО: drive2.ruДля зачистки жил кабелей можно использовать различные инструменты

То же можно сказать и о зачистке жил при помощи бокорезов. Конечно, профессиональный электромонтёр с опытом свободно снимет изоляцию любым инструментом, не повредив жилы, однако подобных специалистов − единицы. Как же быть тем, кто достаточного опыта не имеет? В этом случае некоторые советуют изготовить для снятия изоляции специальное приспособление. Конечно, есть «индивидуумы», использующие для зачистки кабелей собственные зубы, но редакция Homius предостерегает уважаемого читателя от подобных действий. Всё-таки зубы человека предназначены немного для другого.
