Характеристики индукционного котла для отопления дома
Уровень КПД достигается 99% и поддерживается стабильно высоким во время эксплуатации. Имеет рабочую частоту тока в 50 Гц с минимальными помехами в сети. Вся используемая энергия из сети применяется для получения тепла.
Поэтому при переходе на данный способ отопления затраты на эксплуатацию снижаются на 30%.
Котлы выпускаются мощностью 2,5-500 кВт. Котел имеет максимальную защиту от накипи. В конструкции котла полностью отсутствуют разъемные соединения, благодаря чему вероятность течи заметно снижается.

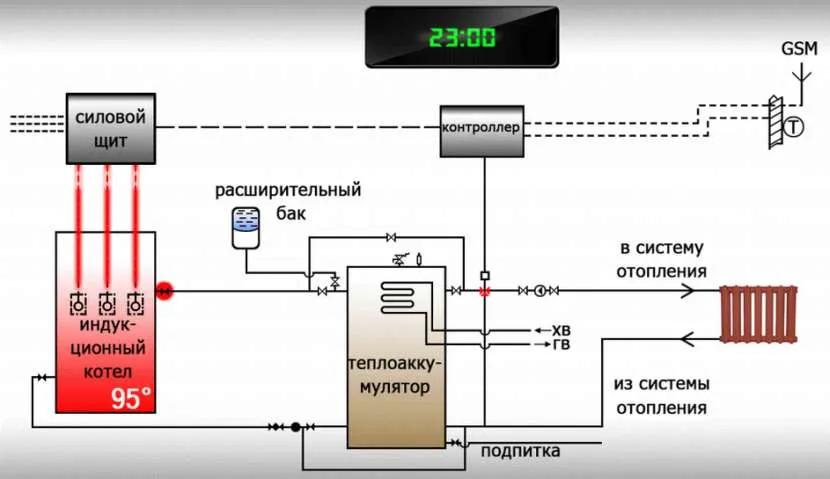

Схема подключения индукционного котла
В конструкции котла отсутствуют элементы, которые могут подвергаться механическому износу, так как в нем не используются движущиеся детали и устройства. Индукционный нагрев совместим с использованием различных жидких теплоносителей: воды, масла и антифриза. Для использования этих жидкостей не требуется технологическая подготовка. Для установки котла не требуется отдельное помещение. Совместим с различными системами отопления.
Полностью автономен. Не нуждается в профилактических работах в неэксплуатируемый период. Для выполнения монтажных работ и обслуживания нет необходимости привлекать высококвалифицированных сотрудников. Термин эксплуатации индукционного нагревателя для отопления сооружений составляет не менее 30 лет.
Данный тип нагревателя обладает высокой степенью электро‐ и пожаробезопасности, так как нагревательный элемент и индуктор не имеют между собой электрическую связь. Если нагреватель работает в системе отопления и горячего водоснабжения, его граничная температура может превышать температуру теплоносителя до 10‐30°С.
В зоне воздействия высокой температуры полностью отсутствуют электрические контакты. Исключение составляют 2 — 6 выводов термостойкого кабеля, которые достаточно удалены от области нагрева и не требуют каких-либо мер для обеспечения качественного электрического контакта. Эксплуатация индукционной технологии обогрева с промышленной частотой тока дает возможность максимально эффективно применять индукционный котел в различных отраслях промышленности.
Индукционный котел бесшумен в работе и экономичен в использовании, о нем положительные отзывы
Экономичность котла обеспечивается:
- — более малой инерцией нагрева;
- — применением современной автоматики;
- — использование современных радиаторов (чугунные повышают расход энергии).
- — надежность и длительный срок эксплуатации за счет простотой конструкции.
Первое знакомство

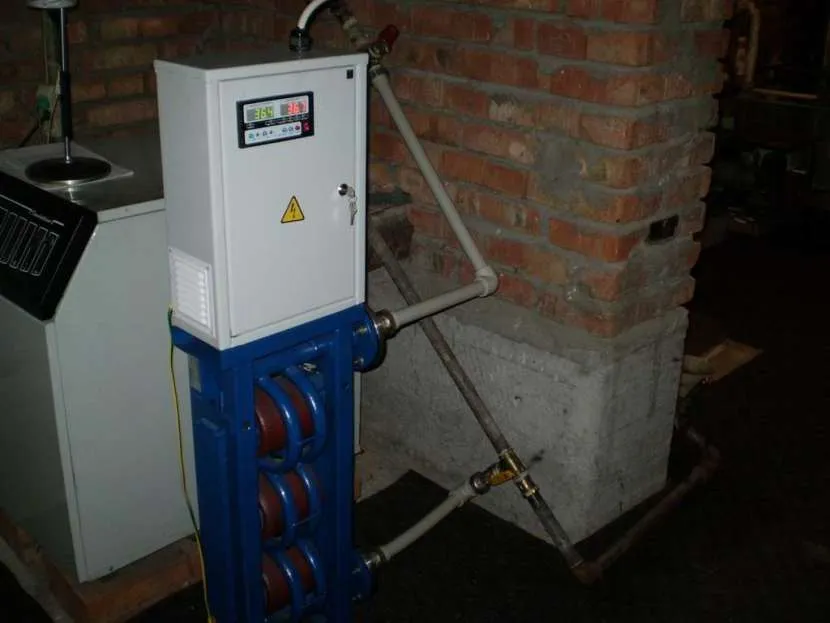

Индукционный котел в работе
Само название говорит о том, что в основу работы котла заложен принцип электромагнитной индукции. Чтобы понять суть процесса, достаточно через катушку из толстой проволоки пропустить большой ток. Вокруг устройства обязательно возникнет сильное электромагнитное поле. И если поместить в него любой ферромагнетик (металл, который притягивается), то он довольно быстро нагреется.
Самый простой пример индукционного источника тепла — катушка, намотанная на трубу из диэлектрика. Нужно только внутрь поместить стальной сердечник. Подключенная к источнику электричества катушка будет греть металлический стержень. Теперь осталось подсоединить устройство к магистрали, по которой циркулирует теплоноситель, и примитивный индукционный котел начнет генерировать тепло.
Весь принцип работы можно описать несколькими предложениями. Электрическая энергия генерирует электромагнитное поле. Под действием электромагнитных волн нагревается металлический сердечник. Избыточное тепло от стержня передается теплоносителю (этиленгликоль, масло или вода).
Интенсивный нагрев жидкости порождает конвекционные потоки. Горячий теплоноситель стремится вверх, и его силы достаточно для работы небольшого контура. В магистралях большой протяженности необходимо устанавливать циркуляционный насос.
Установка индукционного устройства
Система с индукционным котлом оснащается циркуляционным насосом, расширительным баком, запорно-регулируемой аппаратурой (шаровые краны и тому подобное). В частных домах, как правило, используется типовая схема подключения.
Монтаж индукционных котлов производится в соответствии с инструкцией или техническим паспортом. Прибор располагается строго вертикально, нижний патрубок ввода подключается к обратке, верхний – к подающему трубопроводу. Используются только металлические или металлопластиковые трубы.
Если вы решили установить индукционный электрический котел своими руками, не забудьте о заземлении. В непосредственной близости устанавливаются группа безопасности, шкаф управления, на вводе – фильтры, циркуляционный насос и датчик потока.
Обзор индукционных котлов
На российском рынке электрокотлы индукционного типа представлены ЗАО «НПК «ИНЭРА» (брэнд SAV), ООО «Альтернативная энергия» (брэнд ВИН), НПК «Миратрон» (бренд Miratron).
Отзывы об индукционных электронагревателях SAV встречаются в равной степени и положительные, и отрицательные:
«Котел SAV подогревает воду в системе отопления быстрее, чем ТЭНовый, но и остывает сразу – сказывается малая инерционность. Экономия достигается за счет регулировки производительности автоматикой: сначала греет на максимуме, а потом для поддержки температуры жидкости включается на половине мощности».
Сергей Болдовский, Александров.
«Котел САВ 5 по уверениям продавцов функционирует от розетки. На самом деле ему для работы свыше +60 °С нужна трехфазная силовая линия и УЗО. После сбоя или снижения напряжения в сети автоматика отключается, приходится запускать вручную. При обращении к изготовителю предложили заменить. С полученным котлом такая же проблема».
По отзывам вихревой индукционный нагреватель ВИН в определенной степени соответствует заявленным характеристикам.
«Поставил ВИН-7 2 года назад. Жалоб нет, функционирует нормально. Экономии как таковой не заметил, зато накипь не образуется. В общем, кроме цены, ничем не отличается от обычных котлов».
Александр Сокин, Ростов-на-Дону.
По мнению покупателей, бесшумность индукционных котлов – величина условная.
«Подключил к котлу Миратон 6 систему теплого пола. Нагрелся очень быстро, но гул стоит постоянный, неприятный. Контроллер сбоит, заданный уровень температуры не поддерживает».
Рекомендации по выбору
1. При подборе котла упор следует делать на правильный технический расчет теплопотерь дома. Это первый и главный параметр.
2. Второй критерий – количество фаз. Однофазные можно подключить непосредственно к розетке, трехфазные – только отдельная силовая линия. Заземление проводится в любом случае.
3. Следует также учитывать и то, как будет эксплуатироваться индукционный котел. Если он требуется для поддержания сниженной стабильной температуры, достаточно маломощного прибора на 2,5-6 кВт.
4. Некоторые производители предлагают отдельно приобрести в комплект программатор режимов, блок дистанционного управления GSM и другие. С их помощью оптимизируется работа котла, соответственно увеличивается стоимость.
Предлагаем посмотреть ознакомительный видео обзор индукционных электрокотлов:
https://youtube.com/watch?v=zuGOp0imXec
Как вам статья?
Мне нравитсяНе нравится
Что такое индукция и ее принцип
Электромагнитная индукция была открыта еще более ста лет назад. Она позволяет генерировать тепло с помощью высокочастотных токов – данная технология активно применяется для выплавки металлов. Дошла эта технология и до бытовых потребителей – мы можем увидеть ее воплощение на кухне в виде индукционных электрических печей. Индукционные печи позволяют быстро разогревать пищу и отличаются небольшими габаритами. Еще одним достоинством является их продолжительный срок службы.
Индукционный нагреватель представляет собой мощную катушку, на которую подается переменный ток высокой частоты. Внутри катушки помещается металлический сердечник, разогревающийся под действием вихревых токов. Таким образом, никаких привычных нагревательных элементов здесь нет, а тепло генерируется исключительно за счет индукционного нагрева.
Магнитная индукция используется в металлургической промышленности. Здесь она позволяет избавиться от угольных и газовых печей, отличающихся большими размерами. Сегодня в металлургических цехах стоят небольшие индукционные печи, быстро разогревающие металлы и сплавы до высоких температур. Они безопасны для людей и позволяют сократить время, затрачиваемое на переработку металлов.
С помощью индукционной катушки можно быстро нагреть металл до очень высоких температур.
В бытовой сфере магнитная индукция работает в индукционных кухонных печах и в электрических индукционных котлах. В чем заключаются преимущества такого нагрева?
- Отсутствует прямой контакт между нагреваемым телом и индукционной катушкой.
- Отсутствие накипи в индукционных котлах, что связано с отсутствием привычных нагревательных элементов.
- Продолжительный срок службы оборудования.
- Быстрый прогрев теплоносителей и металлических конструкций.
- Высокая эффективность оборудования.
- Безопасность для окружающих.
Электромагнитная индукция греет быстро и очень эффективно – коэффициент полезного действия тех же индукционных котлов достигает 98-99%. Также здесь отсутствует прямой контакт теплоносителя и токоведущих частей, что значительно повышает безопасность оборудования.
Напомним, что в ТЭНовых и электродных электрических отопительных котлах используется прямой контакт нагревательных элементов и теплоносителя.
Сделать индукционный нагреватель воды своими руками не так уж и сложно, как это может показаться на первый взгляд. Многие люди, обладающие познаниями в области электротехники и «прямыми руками», умеючи создают индукционные нагреватели, используемые для обогрева жилых домов. Давайте разберемся, как создаются такие нагреватели и что нам понадобится для самостоятельной сборки оборудования.
Самодельные устройства
Простота конструкции и общедоступность элементов дают возможность изготовить индукционный котёл своими руками. Чем и пользуются современные Кулибины. Но давайте походить к изготовлению прибора с позиции безопасной его эксплуатации.
Этого можно добиться только в заводских условиях, где используются высококачественные материалы, сварка производится при требуемых параметрах с использованием расходных материалов, соответствующих нормативам технологического процесса.
В заводских условиях индукционный котёл подвергается контролю со стороны лабораторий, где проверяются сварные стыки, прочность болтовых соединений, прочих крепёжных изделий и плоскостей. На каждый прибор обязательно выдаётся сертификат качества, как подтверждение гарантий, выдаваемых производителем.
Именно этот документ необходимо требовать к предъявлению, когда стоит задача выбора. Понятно, что самодельные агрегаты такой документ не имеют, а значит, и гарантий на них никто не даёт. Это и есть огромный минус самодельных конструкций.
Достоинства и недостатки
По уверениям изготовителей, использование индукционных отопительных котлов для обогрева дома – это сплошные преимущества при полном отсутствии минусов. Давайте попробуем разобраться, где правда, а где маркетинговый ход.
1. Высокая эффективность. КПД до 99 % характерен для всех видов электрокотлов.
2. Максимальная защита от накипи. Поскольку прямого контакта индукционной обмотки с теплоносителем нет (в отличие от ТЭНа), образоваться накипь может только внутри труб. Но закрытые системы характеризуются стабильно малым количеством солей. То есть отсутствуют предпосылки для формирования отложений.
3. Экономия ресурсов до 35 %. Прежде чем купить котел индукционного типа и установить его, вспомните, его основная задача – преобразование энергии в тепловую. Для выработки 1 кВт по закону сохранения энергии требуется затратить тоже 1 кВт электричества. Разница лишь в скорости нагрева – индукционный агрегат функционирует быстрее примерно на 20-30 %.
4. Полное отсутствие разъемных соединений в конструкции, что исключает вероятность возникновения течи. Не совсем соответствует действительности: котел включает 4-6 комплектующих, соединенных в блок. В стоимость индукционной отопительной системы ВИН включены сам котел в разборном корпусе, шкаф управления, группа безопасности (датчики и реле) и конденсаторов, клапаны сброса давления, комплект контактов для подключения внешних устройств.
5. Высокая степень электро- и пожаробезопасности. Это действительно так, но нужно следить за тем, чтобы не было течи, а количество термоносителя оставалось постоянным. В противном случае прибор очень быстро раскаляется и есть риск взрыва.
6. Не имеет элементов подверженных механическому износу, поэтому срок действия составляет более 30 лет. Во-первых, сердечник долговечный, но лаковая изоляция на первичной обмотке (тороидальной) подвержена старению. Время ее службы – 7-10 лет. Итогом разрушения станет межвитковое замыкание с соответствующими последствиями. Во-вторых, индукционные котлы – относительно новый продукт, не прошедший тестирование временем, утверждение о 30 годах эксплуатации вряд ли является правдивым.
7. Совместимость с другими системами. Можно подключать теплые полы, газовые или дровяные котлы.
Хитрый счетчик, сберегающий электроэнергию. Окупается за 2 месяца!Это нужно знать каждому, чтобы сэкономить!
8. Не требуют отдельного помещения и вентиляции.
9. Не нуждаются в профилактических работах. Котел – в любом случае оборудование с множеством датчиков, реле, клемм, которые периодически нужно менять, подтягивать. Конечно, по сравнению с газовыми котлами, это незначительно.
Таким образом, большая часть положительных качеств соответствует другим типам электрических агрегатов. Теперь проанализируем недостатки, выявленные за несколько лет эксплуатации.
1. Стоимость. Цена индукционного котла SAV 5 кВт – 40 000 руб. Тогда как ТЭНовый Protherm Skat 6 кВт – 23 000.
2. Значительный вес при небольших габаритах. Поскольку даже самый маломощный агрегат весит от 20 кг, рекомендуется монтировать их на пол либо подвешивать на несущую стену при помощи прочных кронштейнов.
3. Электромагнитное поле генерирует сильные помехи в длинно-, средневолновом и УКВ диапазонах. Хотя производители заявляют, что они не влияют на человеческий организм, сотрудники санитарных и медслужб утверждают обратное. Не зря же в СНиПах зафиксированы нормативы и правила расположения приборов с высоким уровнем излучения.
4. Для работы в системе отопления в доме с 2-3 этажами требуется мощный циркуляционный насос.
Снижение КПД электрокотла
Еще один аргумент при сравнении – индукционный котел в период эксплуатации не теряет своей первоначальной мощности. А вот у тэна из-за образования накипи, это происходит в порядке вещей.
Даже иногда приводятся расчеты, согласно которым, в течение всего одного года, мощность тэнового уменьшается на 15-20%. А значит, снижается и его КПД.
Давайте разберем это поподробнее.
Практически у любого электрического котла КПД превышает 98%. И даже котлы, работающие на токах сверхвысоких частот от 25кГц и выше, что могут для вас изменить? Добавить лишних полтора процента, но при этом подскочить в цене на 100%?!
Что касается отложений на элементе ТЭНа, то они действительно присутствуют.
В системах водоснабжения в бойлерах прямого нагрева, на рабочий элемент осаждается некая ”накипь”. Она на самом деле постепенно препятствует быстрому прогреву воды.
А что происходит там, где нет постоянной подпитки примесей? На ТЭНе может осесть небольшой слой отложений, однако:
этот слой не достаточно толстый
он никоим образом не препятствует передаче тепла
Для примера, пусть на чистой поверхности греющего элемента, теплообмен условно происходит при t=60 градусов. Как только эта поверхность загрязнится отложениями, теплообмен никуда не исчезнет, а начнет происходить при больших градусах, допустим 75-80С.А соответственно, свое изначальное КПД, котел никоим образом не теряет.
То есть фактически, и на чистом элементе нагрева и на грязном, происходит передача одинакового количества энергии, только при других температурах.
Характеристики индукционного котла для отопления дома
Уровень КПД достигается 99% и поддерживается стабильно высоким во время эксплуатации. Имеет рабочую частоту тока в 50 Гц с минимальными помехами в сети. Вся используемая энергия из сети применяется для получения тепла.
Поэтому при переходе на данный способ отопления затраты на эксплуатацию снижаются на 30%.
Котлы выпускаются мощностью 2,5-500 кВт. Котел имеет максимальную защиту от накипи. В конструкции котла полностью отсутствуют разъемные соединения, благодаря чему вероятность течи заметно снижается.
Схема подключения индукционного котла
В конструкции котла отсутствуют элементы, которые могут подвергаться механическому износу, так как в нем не используются движущиеся детали и устройства. Индукционный нагрев совместим с использованием различных жидких теплоносителей: воды, масла и антифриза. Для использования этих жидкостей не требуется технологическая подготовка. Для установки котла не требуется отдельное помещение. Совместим с различными системами отопления.
Полностью автономен. Не нуждается в профилактических работах в неэксплуатируемый период. Для выполнения монтажных работ и обслуживания нет необходимости привлекать высококвалифицированных сотрудников. Термин эксплуатации индукционного нагревателя для отопления сооружений составляет не менее 30 лет.
Данный тип нагревателя обладает высокой степенью электро‐ и пожаробезопасности, так как нагревательный элемент и индуктор не имеют между собой электрическую связь. Если нагреватель работает в системе отопления и горячего водоснабжения, его граничная температура может превышать температуру теплоносителя до 10‐30°С.
В зоне воздействия высокой температуры полностью отсутствуют электрические контакты. Исключение составляют 2 — 6 выводов термостойкого кабеля, которые достаточно удалены от области нагрева и не требуют каких-либо мер для обеспечения качественного электрического контакта. Эксплуатация индукционной технологии обогрева с промышленной частотой тока дает возможность максимально эффективно применять индукционный котел в различных отраслях промышленности.
Индукционный котел бесшумен в работе и экономичен в использовании, о нем положительные отзывы
Экономичность котла обеспечивается:
- — более малой инерцией нагрева;
- — применением современной автоматики;
- — использование современных радиаторов (чугунные повышают расход энергии).
- — надежность и длительный срок эксплуатации за счет простотой конструкции.
Достоинства индукционных котлов
Из отзывов о практическом использовании котлов отопления следует, что нареканий на данный момент на оборудование не имеется. А положительных черт у него достаточное количество:
- Оно имеет высокую надежность. Тем более что наличие автоматики позволяет таким котлам работать надежно, не требуя при этом систематического присутствия и контроля со стороны человека. Котел может выйти из строя только в случае полного отсутствия теплоносителя, тогда сердечник перегреется и даже может расплавиться. Чтобы избежать подобного, необходим контроль за уровнем теплоносителя.
- Теплоноситель можно применять практически любой, главное условие – это должна быть жидкость.
- КПД оборудования, как и у всех электрических котлов, превышает 90%. Окончательная величина КПД определяется конструкцией теплообменника и имеющимися особенностями каждой конкретной модели.
- Возможность длительной эксплуатации. Ведь гореть в котле нечему, его катушка индуктивности запаивается герметично и не контактирует с носителем тепла, а витки залиты защитным составом, поэтому возможность их пробоя ничтожно мала. Да и ломаться больше нечему.
- Простота обслуживания и монтажа, возможного даже своими руками. Внешне этот агрегат является отрезком трубы, запаянным с двух концов. Имеются два штуцера, через которые подается к котлу теплоноситель и обратка. Еще есть шнур, подключающий автоматику.
- Занимает не очень много места. Длина небольших котлов составляет всего пару десятков сантиметров, а потому разместить их можно где угодно (у двери, под окном или даже на участке трубы). Если система работает без своего насоса, то котел можно устанавливать исключительно вертикально.
- Имеет высокую эффективность при обогреве. Поскольку инерционность котла мала, то нагрев носителя тепла после включения начнется почти сразу.
- Накипь на нагревательном элементе не возникает. Причин несколько: сердечник постоянно вибрирует, а потому на него не оседают отложения, да и температура носителя не превышает 90ºС. Поскольку система замкнута, и объем теплоносителя ограничен, то в качестве носителя можно применять составы, не дающие отложений.
Именно это утверждение вызывает постоянные дебаты. В случае использования для нагрева электрической энергии все виды котлов, работающих от нее, должны быть одинаковы по экономичности, так как от способа нагрева это зависеть не должно.
https://youtube.com/watch?v=k6fXWhDlyXc
Однако обладатели таких котлов в своих отзывах упорно сообщают, что экономия действительно имеется, а потому и платят они намного меньше за отопление электрической энергией. Но дело здесь не в самом котле, а в системе автоматики, руководящей работой оборудования.
А она включит котел только в тот момент, когда будет нужно поднять температуру носителя тепла. Ну а сама система малоинерционна, потому электрической энергии расходуется мало, так как оборудование «вхолостую» не работает. Однако факт остается налицо: по данным отзывов, экономия действительно имеется.
Правила подбора оборудования
При выборе модели индукционного котла главными критериями является его мощность и характеристики отапливаемого помещения. Исходят из того, что для отопления 10 кв. м. при высоте потолков до 3 метров требуется 1 кВт.
Таким образом, площадь отапливаемого помещения достаточно разделить на 10 и в результате будет получена необходимая номинальная мощность электрокотла. К примеру, для дома в 100 кв. м. потребуется индукционный нагреватель в 10 кВт.
Если нет желания с высокой точностью рассчитывать необходимую мощность котла, можно воспользоваться упрощенным вариантом. Согласно нему индукционные котлы мощностью всего в 3-4 кВт способны обогреть помещение площадью 30-40 м²
Чтобы не переплачивать за ненужную мощность и не мёрзнуть в случае её недостатка, необходимо оценить конкретные характеристики дома или другого объекта, включая материалы стен, площадь окон, наличие теплоизоляции и прочее и уже на основании этих данных выбирать отопительное оборудование.
Не мешает поинтересоваться у продавца и коэффициентом мощности, то есть соотношением активной и полной мощности выбранной модели. Этот показатель называют косинусом фи (Сos φ) и измеряют в вольт-амперах. Он помогает определить, какая доля потреблённой электроэнергии расходуется непосредственно на нагрев теплоносителя, а какая – на генерирование магнитного поля.
Значения коэффициента мощности находятся в пределах от 0 до 1. У индукционных котлов с хорошо продуманной конструкцией Сos φ составляет 0,97-0,98 кВА, что считается отличным показателем, так как почти всё потреблённое электричество расходуется на нагрев рабочей жидкости.
Разнообразие моделей позволяет подобрать вариант для использования в качестве основного или резервного источника тепла. Мощные котлы, работающие от напряжения 380 В, способны самостоятельно обогревать дома, коммерческие и промышленные объекты большой квадратуры.
Для эксплуатации на даче или в гараже эффективный индукционный котел можно смастерить собственными руками. С подробным руководством по сборке полезной самоделки ознакомит следующая статья.
Конструктивные особенности и эксплуатация
Работа индукционного котла основана на электромагнитной индукции, которая была открыта Фарадеем, когда этот ученый проводил опыты с магнитным бруском цилиндрической формы, обмотанного по спирали проволокой из меди. Данное оборудование предназначено для выработки тепла и отопления помещений.
Конструкция котла индукционного типа
Такое отопительное оборудование в современном исполнении состоит из катушки индуктивности, а также сердечника. Когда через первый элемент проходит переменный электроток, образуется электромагнитное поле. Оно становится причиной возникновения вихревых токов, которые нагревают сердечник. От него теплоноситель получает тепловую энергию. Для вычисления ее количества используют формулу Джоуля-Ленца.
У такого агрегата 2 основные части. В первой из них образуется магнитное поле. Данную часть делают из сердечника и катушки, а вторая – это теплообменный узел с теплоносителем.
Конструкция индукционного котлаИсточник abvtorg.com
В качестве рабочей жидкости используют обычную воду. Иногда ее смешивают с этильгликолем. Кроме того, применяют и другие виды теплоносителей. Их выбирают в зависимости от модели теплогенерирующего агрегата.
Индукционный отопительный котел всегда подключается к закрытому тепловому контуру дома. В нем обязательно устанавливается мембранный расширительный бачок, который принимает избытки увеличившегося в объеме теплоносителя в результате нагрева.
Особенности использования индукционного котла
Котел индукционного типа подключается исключительно к отопительной системе с принудительным движением теплоносителя. Из-за этого в тепловой контур дома обязательно встраивается циркуляционный электронасос. Именно он обеспечивает движение теплоносителя по отопительной системе жилья.
Циркуляционный насос предназначен для перемещения относительно небольшого объема рабочей жидкости. Именно такое количество теплоносителя находится в тепловом контуре частного дома. Ведь он быстрее нагревается и даже закипает по сравнению с гравитационной системой.

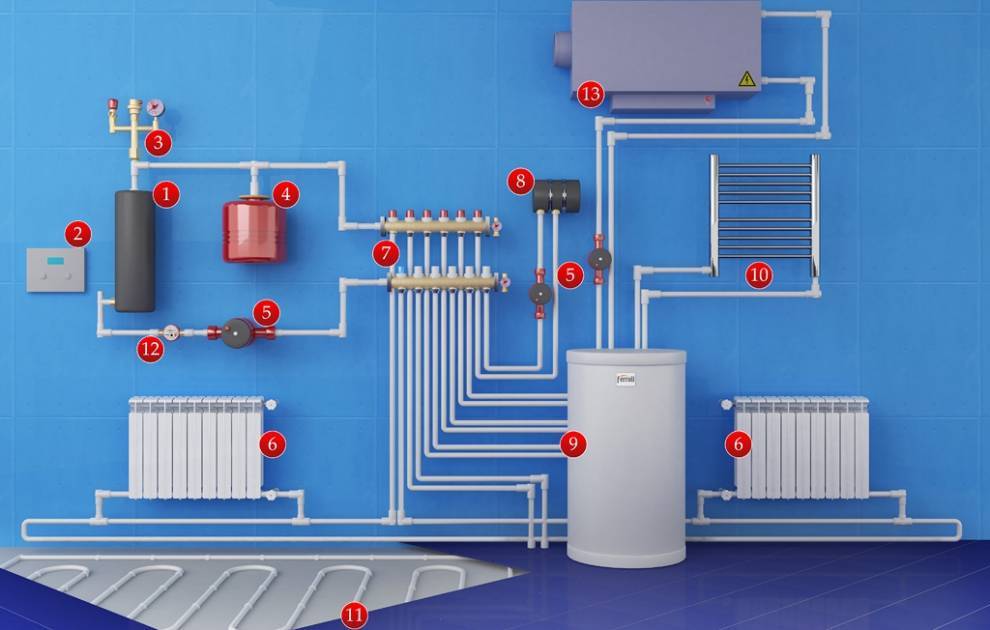

Схема отопления с индукционным котломИсточник standart-sro.ru
Если в доме предусмотрена контурная отопительная система, тогда циркуляционные электронасосы монтируются на каждой ее тепловой ветке. При наличии теплого пола обязательно устанавливается распределительный коллектор с дополнительным насосным агрегатом.
Управление индукционного котла включает не только терморегулятор и температурные датчики, но и группу безопасности. Она необходима для исключения перегрева, увеличения давления выше нормативного значения и превышения прочностного предела элементов системы.
Группа безопасности индукционного котла состоит из манометра, отводчиков воздуха и предохранительных клапанов. Еще используются автоматические компоненты, которые предотвращают скачки напряжения. При монтаже системы часто устанавливают компаунд для обработки отдельных элементов. Это делается, чтобы повысить их защитные свойства.
Индукционные котлы бытового назначения подключаются к электросети 220 или 380 В. Это зависит от их номинальной мощности. При этом частота электротока в сети обычно составляет 50 Гц.
Схема подключения индукционного котлаИсточник u-keramika.ru
Регулировка нагрева теплоносителя в индукционном котле осуществляется за счет циклического запуска и выключения этой теплогенерирующей установки. Помощниками в данном процессе являются температурные датчики. Домовладельцу необходимо установить требуемую температуру. После этого котельный агрегат нагревает теплоноситель и автоматически отключается. Когда же рабочая жидкость начинает остывать, происходит включение индукционной теплогенерирующей установки.
Комфортная температура в комнатах дома поддерживается за счет непрерывного цикла нагрева теплоносителя. Сейчас выпускаются модели, которые оснащены цифровым дисплеем. На нем отображаются основные рабочие параметры агрегата, включая данные о температуре. Это облегчает осуществление контроля над функционированием теплогенерирующей установки.
Индукционный котел с цифровым дисплеемИсточник nastroy.net
Частые поломки и ремонт индукционных котлов
К типичным неполадкам оборудования с наличием ТЭНов относят поломку обогревательных элементов, систем контроля и управления. В этом случае придется менять тепловой электронагреватель или электроды. Однако такой дефект встречается в изделиях по причине заводского брака, неправильной эксплуатации, неверного подключения системы и нарушения эксплуатации.
Чтобы не столкнуться с выходом оборудования из строя, важно вовремя делать профилактику. Работы сводятся к тестированию системы перед запуском в регулярную работу при наступлении холодного сезона, визуальному обследованию на целостность соединений, проверке фильтров и чистке воздуховодов
1 Принцип работы
Индукционные нагреватели получили популярность на рынке, что объясняется их эффективностью и простотой конструкции. Состоят такие отопители из следующих основных элементов:
- Генератора.
- Индуктора.
- Нагревателя.
Индуктор имеет вид металлической катушки, выполненной из медной проволоки. Основное его назначение — это создание вихревого магнитного поля. Генератор переменного тока необходим для получения из электроэнергии от бытовой сети высокочастотного потока. В качестве нагревательных элементов используется металлический наполнитель, который излучает тепло под воздействием магнитного поля.
Вся работа индукционного нагревателя может полностью контролироваться автоматикой, которая с помощью специальных датчиков анализирует показатели температуры теплоносителя, уменьшая или увеличивая интенсивность нагрева. Используемые блоки управления отвечают за безопасность котла, предупреждая его перегрев и выход из строя силовой части по причине перенапряжения.
Наибольшее распространение получили вихревые нагреватели индукционного типа, которые сочетают простоту конструкции, отличаются топливной экономичностью и универсальностью использования. Последнее позволяет использовать их не только для решения проблем горячего водоснабжения, но и для нагрева теплоносителя при отоплении частного дома.
Принцип работы нагревателя
Механизм выработки тепла у бытовых электроприборов рассматриваемого типа основан на том же самом законе, на котором функционируют промышленные установки. Однако в схеме их работы есть свои особенности. Прежде всего они касаются устройства. Так, бытовой индукционный проточный водонагреватель состоит из следующих основных элементов:
- Индуктор – катушка-намотка медной проволоки. При прохождении через него тока образуется магнитное поле, под действием которого разогревается электропроводящий материал нагревателя.
- Генератор – преобразователь стабильного бытового тока в необходимый по мощности высокочастотный поток.
Нагревательный элемент – металлическая труба, через которую пропускается водяной поток для нагрева. Нагреватель попутно выполняет функцию охладителя для индуктора, тем самым обеспечивая ему стабильные характеристики работы и долговечность.
Генератор преобразует ток из обычного в высокочастотный и подает его на катушку. Обмотка из проволоки вырабатывает магнитное поле. Находящийся внутри нее нагреватель-трубка разогревается и передает тепло проходящему через него водяному потоку. Ввиду отсутствия прямого контакта при переходе из одного вида энергии в другой, потери минимальны. КПД таких электронагревателей достигает 98%.
Устройство и принцип действия индукционного котла для отопления Источник oboiman.ru
Выводы и полезное видео по теме
Ролик наглядно продемонстрирует принцип действия индукционного агрегата:
Экспертное мнение о безопасности эксплуатации индукционного котла:
Видео-презентации индукционных котлов от ЗСТМ (Завода Сибирского Технологического машиностроения):
Индукционные котлы отопления обладают многими достоинствами и конкурентными преимуществами при незначительных или легко устраняемых недостатках. Насколько выгоден такой вариант для отопления конкретного дома, можно решить только взвесив все «за» и «против».
Неоспоримым фактом остается постоянный рост спроса на такое оборудование, и тенденция эта, скорее всего, сохранится и в будущем.
