Как найти фазу индикаторной отверткой — правила пользования разными моделями
Небольшие различия в использовании инструмента обусловлены техническими особенностями приборов, постоянным или переменным током, настройками электронной отвертки. Зная их, можно с легкостью добыть информацию об электрическом приборе или цепи.
Работа с неоновыми индикаторными инструментами
Для определения напряжения такой отверткой нужна замкнутая цепь. Ее создает сам пользователь инструмента, прижимая палец к контактной пластине, что увенчивает рукоять отвертки.
Жало и стержень передают напряжение к резистору, который имеет мощную силу сопротивления. Он во много раз уменьшает силу напряжения, чтобы человек не пострадал от электрического разряда, но произошла следующая реакция в цепи «электросеть – отвертка – человек». При наличии напряжения неоновая лампочка ярко загорается. Если же оно отсутствует, то подсветки в отвертке не будет.
Если же электросеть с переменным током, то прижимать палец к пластине нет необходимости. Чтобы определить целостность определенной цепи, то стоит обеспечить контакт одного конца контакта с жалом, а другого — с пластиной. Свечение – отсутствие поломки в цепи.
Такая модель позволит определить лишь фазу и наличие напряжения. Насчет последнего надо сказать, что прибор очень чувствителен, потому даже низковольтные цепи (от 60 вольт) «горят» неоновой вспышкой.
Отвертки со светодиодными определителями
Алгоритм использования схож с неоновыми отвертками. Если же необходимо проверить целостность цепи в стене, найти участок поломки, то максимально приблизите рукоятку отвертки к стене и ведите вдоль пролегающих сетей, в соответствии с техническими чертежами помещения.
Перед тем, как подключить однофазный электродвигатель через конденсатор, необходимо разобраться в особенностях различных схем включения и выбрать метод, сопоставимый с целями использования агрегата, чтобы получить максимальный КПД в процессе эксплуатации устройства.
Иногда возникает потребность использования высокомощного двигателя в домашних целях, но электросеть имеет лишь одну фазу. Как выйти из этого положения — читайте тут. Ознакомиться с тем, как работают разные виды электродвигателей, можно в другой полезной статье.
Там, где свечение прерывается и гаснет, и будет проблемный участок цепи. Бесконтактный способ очень удобен и практичен.
Электронные индикаторные инструменты
Подобных моделей на рынке индикаторных отверток очень много. Некоторые не имеют цифрового дисплея, а к примеру, светодиоды разных цветов, кнопки для измерения того или иного параметра, нахождения фазы, контактного и бесконтактного измерения и прочее. К ним прилагается инструкция с отличительными элементами работы и обращения.
В целом электронные индикаторные отвертки считаются лучшими в работе с электроприборами и цепями. Их используют в профессиональной сфере значительно чаще, чем неоновые или светодиодные
Тем не менее их погрешность бывает значительной (стоит обратить внимание на характеристики и информацию из инструкции перед покупкой). И помните: перед началом работы с электрикой стоит ознакомиться с правилами безопасности, а также основной информацией о напряжении, токе и электросетях!
И помните: перед началом работы с электрикой стоит ознакомиться с правилами безопасности, а также основной информацией о напряжении, токе и электросетях!
Типы индикаторов напряжения: однополюсные и двухполюсные устройства
Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.
Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.
Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.
Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.
Двухполюсный вид индикаторных отверток характеризуется наличием двух корпусов
Пассивные индикаторы напряжения и тока: особенности функционирования
Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:
- Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
- Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
- Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.
Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.
Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.
Пассивные индикаторы напряжения и тока определяют только то, есть ли напряжение в определенной точке электроцепи
Характеристики активных отверток-индикаторов напряжения
Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.
Активные индикаторы имеют следующие технические характеристики:
- Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
- Светодиод вместо неоновой лампы.

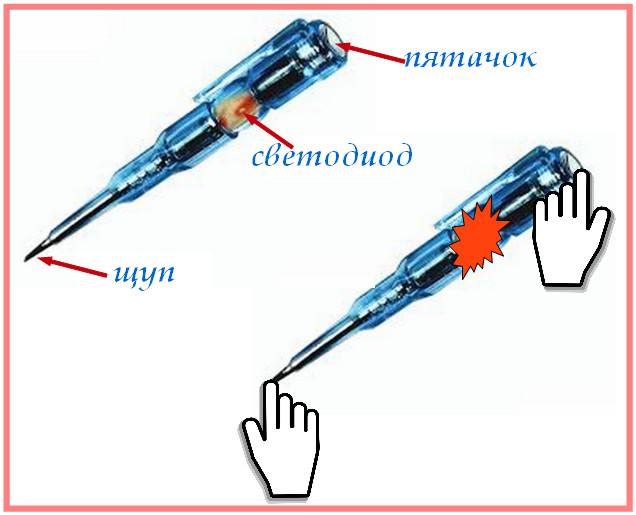

Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.
Полезный совет! При работе с активным индикатором необходимо учитывать следующую его особенность: повышенная чувствительность, помимо обеспечения дополнительных функций, нередко становится проблемой, так как индикатор иногда указывает на наличие напряжения там, где его нет и быть не может.
Активные индикаторы имеют собственный источник питания
Правила применения индикаторов напряжения
При работе с подобного рода инструментами существует ряд правил, которые необходимо знать, чтобы все делать правильно. Здесь необходимо придерживаться таких рекомендаций:
соблюдение правил безопасной работы с электросетями. Это означает, что все манипуляции с индикаторной отверткой следует проводить при выключенных пакетных выключателях;
Выключенные выключатели в электрощитке
помните, что электрический ток всегда течет через проводник по пути наименьшего сопротивления (от плюса к минусу);
- для оценки сложных электроприборов подобный индикаторный измеритель любого типа не подходит. С ее помощью можно проверить исправность электроцепей приборов;
- в домах и квартирах имеется стандартная сеть с чистотой в 50Гц и напряжением в 220В;
- при работе с такой отверткой необходимо знать, что на фазу (+) всегда приходит напряжение, ноль – ведет на трансформатор (-), а третий провод – заземление (например, в розетке).
При пользовании сигнальной отверткой в различных работах обязательно следует придерживаться вышеперечисленных правил. В противном случае вы можете получить совершенно противоположный результат.
Принцип работы и виды индикаторных отверток
Для начала, пожалуй, стоит разобраться, каким образом работает этот прибор. Ведь знание принципа работы той или иной техники позволяет правильно и продуктивно ее использовать.
Сегодня в любом из строительных супермаркетов или магазине специализирующимся на продаже электрики, Вы можете найти несколько видов отверток-индикаторов. Стоит добавить, что стоят все они не дорого, и, если в вашем доме ни одной из них еще нет, то мы надеемся, что эта статья, поможет определить какая из них будет полезна именно Вам.
Отвертка – индикатор
с неоновой лампой
Отвертка – индикатор с неоновой лампой, пожалуй, самый простой и распространенный, для домашнего использования, пробник. Если Вам требуется определить, есть ли в сети напряжение либо наличие фазы в проводнике, то эта отвертка-индикатор отлично подойдет для решения этой задачи.
Вместе с тем, применение ее в случаях, когда напряжение сети имеет значение меньше чем 60 В, не эффективно. Это связанно с довольно высоким «порогом» срабатывания, равным, как раз, 60 В.
Принцип работы индикатора
с неоновой лампой, заключается в следующем: при проверке напряжения электрического тока в розетке, или где бы это ни было еще, ток проходит через, так называемый, резистор (широко применяемый компонент практически всех электронных и электрических приборов и устройств). После прохождения резистора, электрический ток попадает на один из контактов неоновой лампочки, при этом второй контакт замыкается телом пользователя прибора (путем прикладывания пальца к специальному контакту, расположенному на корпусе индикатора).
При этом, когда в сети имеется напряжение, лампочка индикатора начнет светиться. Сопротивление и емкость тела пользователя, то есть Вас, в такой отвертке, частично включаются в цепь лампочки. Если Вы не прикоснетесь пальцем к контакту на отвертке, лампочка гореть не будет.

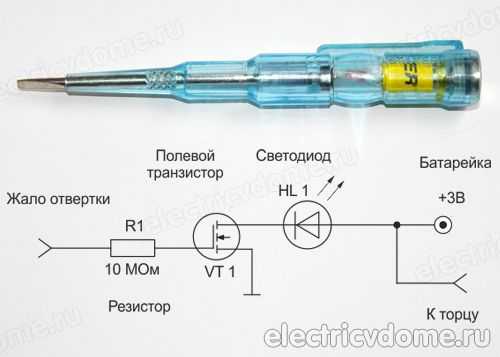

Отвертка-индикатор со светодиодом
Спектр применения этого вида пробника, несколько шире вышеописанного. Помимо прочего, основными отличиями этой отвертки является:
- светодиод вместо неоновой лампочки;
- возможность работы с электрическими сетями напряжение в которых меньше 60 В;
- возможность проверки не только наличия или отсутствия фазы, но и проверка целостности проводки (кабелей и проводов). К тому же делать это возможно как контактным так и бесконтактным способом;
- наличие встроенной батарейки.
- наличие транзистора.
Принцип работы с этой отверткой – индикатором
не чем не отличается от принципа работы с предыдущим пробником.

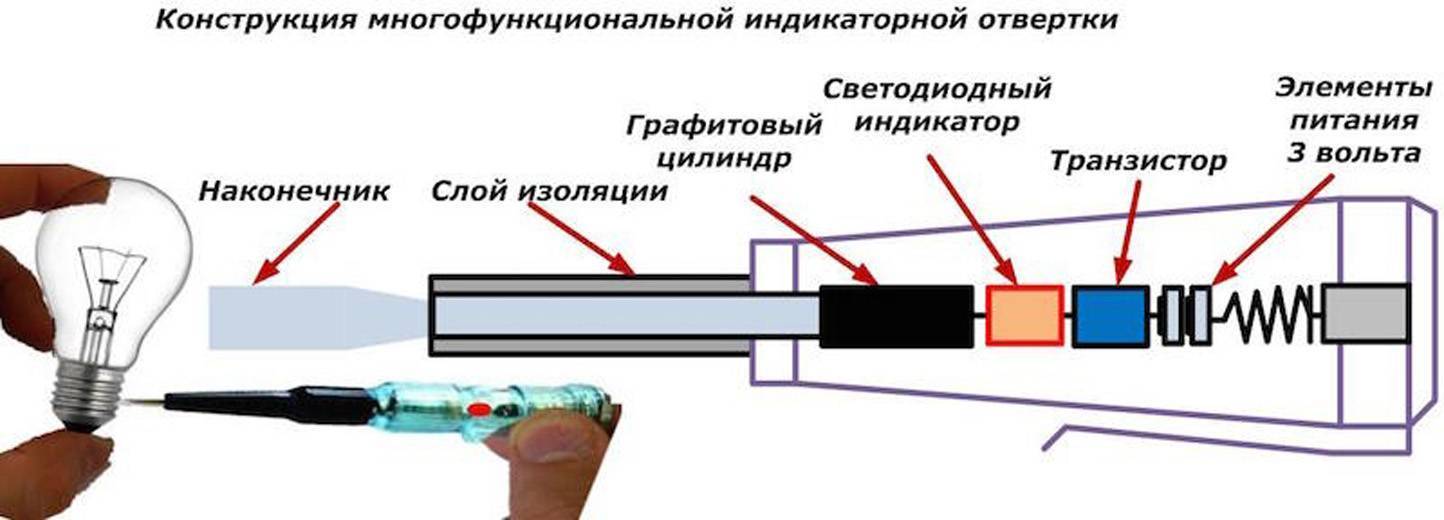

Отвертка-индикатор со светодиодом состоит из:
- «пера» (в виде обычной плоской отвертки), предназначенного для непосредственного контакта с находящимися под напряжением элементами;
- оконечного элемента, который предназначен для определения напряжения в сети без контакта с находящимися под напряжением элементами (бесконтактный способ).
- ручка, которая состоит из прозрачного материала-диэлектрика.
В ходе работы, загоревшийся светодиод сигнализирует о наличии в сети напряжения
.
Универсальная отвертка – индикатор
Кроме уже описанных пробников, сегодня все больше набирают популярность универсальные отвертки – индикаторы
. С их помощью можно проверить сеть на наличие напряжения, определить фазу
, протестировать сеть на наличие короткого замыкания или обрывов. Они превосходно подходят для применения не только в быту, но и, например, при ремонте автомобиля (определяет наличие постоянного и переменного тока).
Кроме того, в зависимости от модели и производителя, такие пробники способны сигнализировать (например, о наличии напряжения) не только световым сигналом, но и звуковым, что, несомненно, делает их использование более комфортным и безопасным.
Конструкция такого типа отверток, также предполагает наличие в них батарейки. Принцип работы устройства прост: индикация звуком или светом происходит в случае, если в сети присутствует напряжение.
Проверяем удлинитель
Чтобы проверить работоспособность обыкновенного бытового удлинителя, нужно, вставить тестер в одно из его отверстий, а потом в другое.
Если в одном есть ток, а в другом нет, то все работает правильно.
Второй вариант проверки чуть сложнее и для него, нужно обесточить удлинитель.
Затем кусочком проволоки замыкаются контакты одной из розеток.
Пальцами берется один электрод вилки, а ко второму нужно прикоснуться отверткой.
Индикатор загорелся – удлинитель исправен.
Дополнительные возможности применения индикатора
Кроме поиска фазы в электросети, индикаторные отвертки обладают и неочевидными функциями.
Как правильно пользоваться
Во-первых, нужно помнить, что используя индикаторную отвертку, следует держаться на протяжении всей эксплуатации только за изолированные участки инструмента, за исключением случаев, когда электрическая цепь проверяется в обесточенном состоянии.
Перед проведением проверки сети нужно тщательно изучить правила пользования измерительным инструментом, а также понять при каком максимальном пределе мощности она работает, в противном случае отвертка может выйти из строя.
Прежде чем начать работу с данным видом прибора, необходимо убедиться в его работоспособности, проверив на том участке цепи, где точно есть «фаза», находящаяся под напряжением. Также надлежит строго соблюдать меры электробезопасности.
Все виды работ по монтажу и ремонту электросетей производятся в отключенном состоянии. Запрещается при наличии тока в электрической сети разбирать выключатели и розетки.
Проверяем фазу в розетке
Поиск по определению фазы не очень сложный процесс. При этом необходимо знать, что в жилищах в основном используется однофазная электрическая цепь, то есть существуют две токоведущие жилы: одна – фаза, а другая – ноль. Ежели в квартире проходит электрическая цепь с тремя проводами. Тогда кроме фазы и ноля имеется еще и заземление.
Проверка фазы в розетке
На начальном этапе проверки нужно обесточить линию путем отключения автомата. Далее требуется зачистить два провода путем снятия с них изоляционного слоя на 1-2см. Оголенные провода необходимо развести в разные стороны, чтобы после поступления в электросеть напряжения, не было короткого замыкания.
На следующем этапе подается ток путем включения автоматического переключателя. После этого индикаторную отвертку нужно взять за рукоятку, при этом замкнуть цепь посредством пальца и металлической части.
Необходимо знать — запрещается брать инструмент за рабочий элемент, который находиться ниже рукоятки. В случае, когда индикатор загорелся, значит это фазный провод. Если загорание лампочки не произошло, то этот проводник нулевой.
Проверяем цепь на целостность
При диагностировании электросети на целостность, в которой отсутствует напряжение необходимо один конец проводника соединить с жалом отвертки, а другой присоединить к металлической части на рукоятке. Если лампочка индикатора загорится, то эта проводка целая и в ней нет обрыва.
Ищем обрыв цепи
Если подключенные к сети электроприборы не снабжаются током, а на вводе в комнату он есть, то необходимо отыскать разрыв кабеля. Данный инструмент способен обнаружить примерный район обрыва.
Для этого способа в соответствии со схемой электрической цепи нужно провести жалом там, где проложена проводка в стене от распределительной коробки к розетке. Если индикатор перестал светиться, то в том месте предположительно имеется обрыв.
Способы применения
Стандартная система отечественных домов – однофазная сеть с двумя проводами «ноль» и «фаза». Для осуществления ремонта электропроводки необходимо выявить нужный провод, для этого индикатор напряжения вставляют в розетку либо прикасаются им к исследуемому проводнику. Наличие свечения в тестере выявляет «фазу», отсутствие – «ноль».
Для проверки целостности лампочек лучше всего использовать отвертку-индикатор со светодиодом. Для этого, придерживая лампочку за цоколь, необходимо приставить к ее центральному контакту щуп (жало) инструмента. При этом палец касается контактной пластинки на рукоятке (пятачка). Свечение либо звуковой сигнал свидетельствуют о работоспособности осветительного устройства.
Таким же способом проверяется целостность провода, один конец которого (зачищенный) берут в одну руку, а другого конца касаются кончиком (щупом) отвертки. Свечение сигнализирует о целостности провода, отсутствие реакции – о разрыве контакта. При этом в проверяемом проводнике должно отсутствовать напряжение.
Электронные устройства не требуют прикасания человека к пластинке на рукоятке. Для выявления наличия напряжения достаточно задеть щупом тестера исследуемый объект.
Рабочее состояние удлинителя проверяется следующим образом:
- прибор отключают от электротехники и сети;
- вводят в его розетку любой провод с зачищенными концами (контакты должны быть закорочены);
- зажимают в руке один из контактов и вилку, а другого касаются индикатором напряжения;
- при исправной цепи удлинителя лампочка начинает светиться. Перед включением оборудования в сеть необходимо удалить перемычку во избежание замыкания в проводке.
Если индикатор не реагирует, следует подключить удлинитель к сети и медленно провести кончиком рукоятки (пятачком) тестера вдоль всей длины УЗО (при этом отвертка берется за щуп). В местах повреждения интенсивность индикация снижается либо свечение вовсе отсутствует. Для восстановления рабочего состояния удлинителя в обнаруженных местах обрыва удаляется изоляция, находятся повреждения, скручиваются провода и изолируются. Оптимальный вариант – прибрести новый электрический прибор.
Местонахождение скрытой проводки определяется путем проведения вдоль стены обратной стороной тестера, держа его за щуп (жало). Повышение интенсивности свечения либо наличие звукового сигнала свидетельствует о нахождении за штукатуркой токопроводящей проводки. Данный метод считается недостаточно точным, а в панельных домах нецелесообразным.
Критерии выбора изделий
Зная, как определить фазу и ноль индикаторной отверткой, всегда можно быстро устранить проблемы с электроснабжением своего жилища своими руками. При выборе указателя напряжения рекомендуется учитывать ряд характеристик. В их перечень внесены:
- размер и форма корпуса;
- цветовой оттенок и эргономичность рукоятки;
- функциональность;
- наличие источника питания для автономной работы отвертки;
- тип индикаторной лампочки: неоновая или светодиодная;
- наличие дисплея и звукового сигнала;
- компания — производитель;
- стоимость изделия.
Оптимальный выбор индикатора напряжения обуславливает успешное использование изделий и абсолютную безопасность проведения ремонтных работ.
КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ
Итак, начнем по порядку:
ОПРЕДЕЛЕНИЕ ФАЗЫ
Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.
ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ
Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.
Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.
Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.
ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ
Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы
Способ неоднозначный, но действенный, требующий особой осторожности
Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.
Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.
Определить фазу и ноль из двух проводов
В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.
Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.
Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.
Найти фазу, ноль и заземление из трех проводов:
В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.
Действуем методом исключения:
Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.
После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:
– Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.
– Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.
– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.
Виды индикаторных отверток и принцип действия
Одним из главных плюсов можно считать простоту устройства и сравнительно малую стоимость.
- С неоновой лампочкой.
- Отвёртка-индикатор с возможностью прозвонки.
- Тестеры напряжения бесконтактного типа.
- Электронная («мини-мультиметр»).
Простейшая индикаторная отвертка служит для проверки наличия напряжения в цепи. В быту её называют электропробником. Методом исключения определяется нулевая фаза. Кроме этого, такой пробник поможет найти отсутствие контакта или обрыв в схеме. Идикаторные отвертки бывают двух типов. Первые имеют жало и пластиковую ручку. Одно касание жалом к проводнику, в котором предполагается протекание тока, вызывает включение лампочки, ну, конечно, в том случае, если на этом участке есть напряжение. Чаще всего подобные приспособления используются для работы в сетях с пониженным напряжением (от 12 до 50 Вольт). У отвёрток второго типа на торцевой части ручки имеется контактная площадка из металла, ну или условно назовём её кнопкой. Для определения фазы нужно подвести жало к проводу и нажать пальцем на контактную площадку.

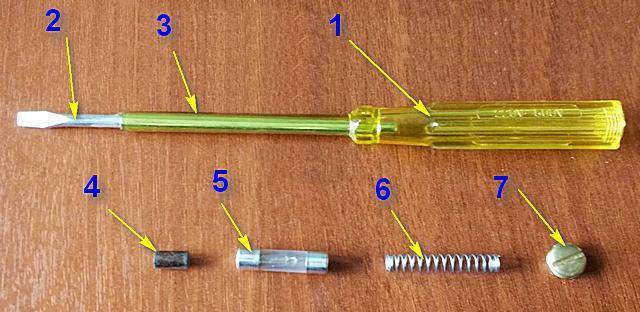

В конструкцию простейшей отвёртки входят
- Щуп.
- Резистор (1Мом).
- Неоновая лампочка.
- Пружина.
- Контактная пластинка либо сенсорная кнопка на ручке.
При касании пальцем образуется замкнутая цепь. Протекающий ток очень мал, так как ограничен сопротивлением. Однако этого достаточно, чтобы лампа загорелась. Стоимость такого нехитрого приспособления ничтожно мала. Существенный минус: система не работает при низких напряжениях.
Индикатор с функцией прозвонки имеет незначительное отличие от вышеописанной системы. Небольшое изменение в схеме (наличие транзистора и светодиода) позволяет расширить функциональность. В качестве источника питания используются батарейки типа «таблетка», как правило, их две или три. На рисунке изображён внешний вид и схема индикаторной отвёртки.
При соприкосновении кнопки на рукоятке и жала загорается светодиод. Если он не горит, значит, отвёртка не работоспособна. Это может произойти из-за подсевших батареек. Проверку исправности индикаторной системы нужно производить всякий раз перед применением. Ведь если светодиод не будет светиться, можно ошибочно прикоснуться к проводнику, на котором есть напряжение.
Другие функции индикаторной отвертки с батарейками:
- Отслеживание «нуля» и целостности провода.
- Прозвонка проводов.
- Проверка предохранителей, ламп накаливания, ТЭНов, обмоток трансформаторов, определение обрывов в различных устройствах.
- Проверка на пробой диодов, определение его полярности.
- Определение наличие напряжения на изолированном проводнике и т.д.
Главный недостаток: батарейки быстро садятся. Для продления срока работоспособности в перерывах между работой жало рекомендуется изолировать ПВХ трубкой.
Бесконтактные тестеры определяют напряжение по наводкам. Такая отвертка может находиться на расстоянии в несколько сантиметров от проводника. При наличии напряжения светодиод начинает подмигивать, и появляется характерный звуковой сигнал в виде писка. Такие индикаторы напряжения нужны для определения проводов с напряжением в кабель-канале при отсутствии схемы без вскрытия коробки. Функциональность «мини-мультиметра» имеет широкий диапазон вплоть до измерений. Правда в точности показаний можно усомниться: ведь это устройство не является электроизмерительным прибором. Но узнать примерные значения всё же можно. Бывают два режима: контактный и бесконтактный.
Виды индикаторных отверток
Индикаторы напряжения, выполненные в виде обыкновенной отвертки, имеют общий принцип работы, но могут отличаться формой исполнения, функциональностью и устройством.
Бывают контактными и бесконтактными.
Индикатором в различных моделях может выступать как звуковой сигнал, так и небольшой светодиод, и даже цифровой экран.
Модель с неоновой лампой
Отвертка-тестер с неоновой лампой — это простейший пробник.
Недостатком этого инструмента контактного типа является достаточно высокий порог индикации напряжения – от 60В.
Используется для определения в цепи переменного тока фазы.
Не подходит для поиска обрывов провода.
Популярностью пользуется в быту индикаторная отвертка типа УНО – однополюсный указатель напряжения, диапазон работы которого ограничен верхней отметкой в 500В.
Используется при подключении электросчетчиков, предохранителей, выключателей и т.д.
Принцип работы отвертки с неоновой лампочкой заключается в ее свечении при контакте жала с токонесущим проводником.
Электричество проходит через резистор сопротивления и замыкается на человеке вторым контактом, расположенным на торце.
Проще говоря, лампа загорится, если прикоснуться жалом к фазовому проводу, а пальцем дотронуться до торцевого контакта, тем самым замкнув цепь.
С дисплеем
В простых индикаторных отвертках, оборудованных дисплеями, не используются элементы питания, а о наличии напряжения на фазе указывает появляющийся на LCD-экране значок.
Работает посредством считывания электростатического поля.
Как правило, эти инструменты имеют компактные размеры, а корпус изготовлен из пластика.

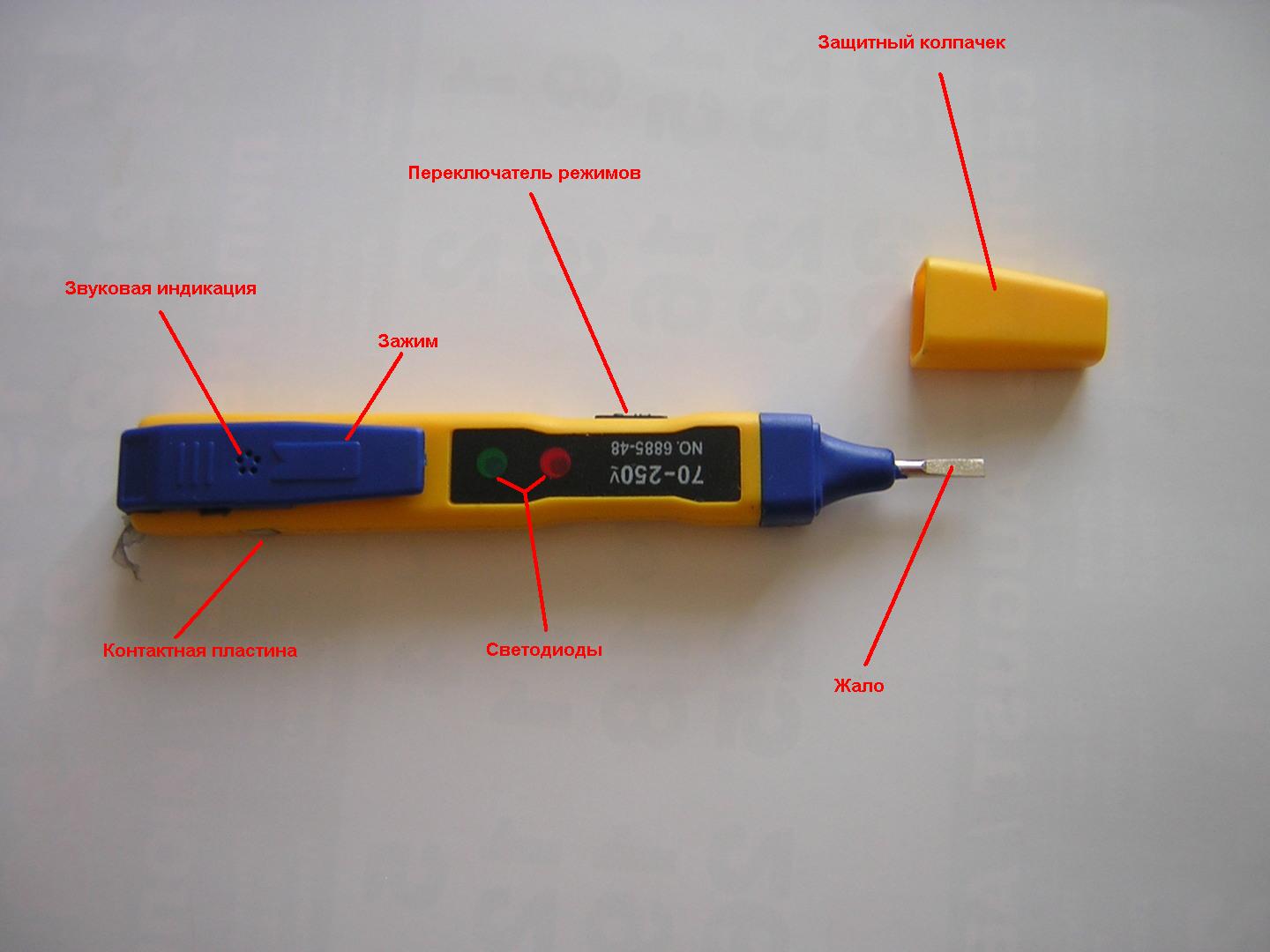

Универсальные
Внутри универсальных индикаторных отверток находится микросхема, которая расширят возможности инструмента.
На корпусе имеется ползунок – переключатель, посредством которого выбирается режим работы:
О наличии напряжения сигнализирует встроенная лампочка.
О наличии напряжения сигнализирует лампочка. Режим характерен низкой чувствительностью
• Бесконтактная проверка с высокой чувствительностью
О присутствии тока сигнализирует и световая индикация, и звуковой сигнал.
Этот режим позволят находить токонесущие провода даже под слоем штукатурки.
Такие отвертки индикаторные многофункциональные очень удобны в использовании, а главное – результативны.
Следует помнить, что присутствие в устройстве дополнительных элементов увеличивает себестоимость инструмента.
Кроме того, для питания используются батарейки, которые приходится часто менять.
Со светодиодом
Принцип работы индикатора со светодиодом не отличается от вариантов с неоновыми лампами.
Но этот инструмент хорош тем, что он прекрасно работает с электросетями с напряжением менее 60В.
Устройство светодиодной индикаторной отвертки включает автономный источник питания и биполярный транзистор, что делает этот инструмент многофункциональным при всей его простоте.
Позволяет определить присутствие фазы и контактным, и бесконтактным методом, проверить целостность проводов и предохранителей.
Электронные индикаторные инструменты
Современный вариант указателя напряжения – электронная отвертка с дисплеем, звуковым и световым индикатором.
По сути это полноценный многофункциональный индикатор напряжения, “младший брат” мультиметра.
Присутствие в цепи электрического тока показывает световой индикатор фазы и звуковой зуммер.
На жидкокристаллическом экране выводится величина напряжения.
Этот прибор способен работать с сетями постоянного и переменного тока, что позволяет его использовать для проверки сетей транспортных средств, питающихся от аккумуляторов.
Как правило, этот вариант не распространен среди профессиональных электриков из-за высокой стоимости.
На батарейках
За счет использования автономного источника питания, индикаторы на батарейках позволяют определять наличие тока на фазе бесконтактным методом, проверять на целостность электропроводку, находить скрытые под штукатуркой провода.
Без батареек
Индикаторные отвертки без автономного источника питания имеют ограниченный функционал.
Они позволяют определить наличие или отсутствие фазы на проводнике контактным методом.
При этом необходимо замыкать цепь пальцем, дотрагиваясь до контакта с торцевой стороны инструмента.
Это важно, так как тело человека обладает природным сопротивлением, и выступает в роли части цепи. На торцевом контакте сила тока минимальна, так что бояться дотрагиваться до него не нужно. На торцевом контакте сила тока минимальна, так что бояться дотрагиваться до него не нужно
На торцевом контакте сила тока минимальна, так что бояться дотрагиваться до него не нужно.
