Характеристики и модели инфракрасных ламп

Выбор и применение

Излучение инфракрасных приборов со стеклянной колбой наиболее близко к солнечному спектру, только в нем отсутствует ультрафиолетовая составляющая.

Выбор того тили иного типа излучателя зависит от:

1. Назначения обогреваемого помещения (спальная или детские комнаты, гараж, теплица) и выполняемой функции (простой обогрев, выращивание молодняка домашних животных и птицы, возделывание тепличных культур).
2. Цели использования – временный обогрев локального участка или постоянное поддержание температуры на заданном уровне.
3. Объекта обогрева – люди, животные растения, техника.

Мощность прибора может находиться в диапазоне 125-500 ватт и рассчитывается по количеству необходимого дополнительного тепла в месте их использования. Обычно, ИК-излучатели применяют для локального обогрева из расчета 1 киловатт на 10 квадратных метров. Для обогрева больших площадей используют несколько сблокированных источников.

https://youtube.com/watch?v=JoQR8GKHl8I

Польза или вред

Инфракрасные волны помогают при:

• заживлении ран, язв, восстановлении поврежденных тканей;
• росте волос;
• снижению болей;
• внешнем виде кожи;
• здоровье суставов.

У животных ИК-обогрев способствует увеличению аппетита, следовательно, хорошие прибавки в весе. Также инфракрасное излечение быстро высушивает подстилки, что хорошо сказывается на чистоте. Не забудьте

С другой стороны, ИК-волны наносят существенный вред глазам человека. Поэтому при частом контакте с ИК-излучением стоит носить защитные очки.

Частый и долгий контакт с инфракрасными волнами может повредить кожный покров.

Достоинства и недостатки ламп

Обогрев террариума

Плюсы

• простота и удобство эксплуатации: достаточно вкрутить светильник в обычный патрон;
• быстрый нагрев;
• бесшумность;
• безопасность и экологичность;
• возможность точечного обогрева нужного предмета (например, замки машины зимой);
• удобство для сезонного обогрева (например, балкона);
• небольшие размеры.

Минусы

• необходимость периодической замены ламп в ИК-обогревателе;
• высокая цена электричества (в сравнении с газом и твердым топливом);
• опасность повреждения стеклом при нарушении целостности стеклянной колбы;
• хрупкость стеклянной колбы: для защиты используются металлические решетки.
• сильный нагрев колбы во время работы.

2 Как выбрать качественную ИК лампу на отечественном рынке?

Наиболее востребованными производителями инфракрасных ламп сегодня являются компании Philips, Osram, InterHeat. Их продукции ценится за высокое качество и стабильность работы.

Многие лампы отличаются повышенной защитой корпуса от химических, термических и механических воздействий. Такой вариант ламп наиболее оптимален для установки в животноводческих помещениях.

Инфракрасные обогреватели – самый разнообразный по ассортименту и ценам товар в своей категории. Среди всех линеек моделей и производителей можно найти устройства с разной длиной волны, предназначенные для бытовых и производственных помещений, работающие от газа, электричества и дизельного топлива. Существуют переносные варианты, которые ставятся на пол, настенные и потолочные. У ряда марок существуют и встроенные модели.

Потолочные ИК-обогреватели заслужили популярность тем, что не занимают полезной площади в помещении. О них сегодня пойдет речь
.

Выпускаемые модели

Существует довольно большое количество инфракрасных ламп, выпускаемых как зарубежными, так и отечественными производителями. Пользователи особенно предпочитают приборы с зеркальным отражением.

К ним относятся:

• ThermoPro R125 150W 230V E27 — предназначена для использования в медицинских и косметологических целях, выращивания животных и т. д. Стекло выполнено с тефлоновым покрытием, что предотвращает разлет осколков при разбитии лампы. Мощность обогревателя составляет не более 150 W при работе от сети 220 В.
• Philips BR 125 красная 250 W — лампа мощностью 250 W от голландских производителей. Ее колба покрыта красным цветом, а герметичность позволяет использовать этот прибор в помещениях с повышенной влажностью, например, в ванных комнатах. Эти лампы широко используют фермеры для обогрева животных.
• OSRAM HALOTHERM ITT 200/235 — галогеновый инфракрасный прибор, выпускаемый в Германии. Имеет форму трубки, изготовленной из кварцевого стекла. Во время работы излучает очень теплый и приятный свет. Длина лампы составляет 186 мм, а диаметр — 10 мм.
• General Electric Infrared 250 R — прибор подключается к стандартному цоколю и может работать в любом положении. Применяется для обогрева помещений небольшой площадью, широко используется при отоплении парников.

Кроме обычных обогревательных приборов, выпускаются специальные лампы, предназначенные для обогрева небольших площадей. Часто они используются в прохладную погоду в кафе, ресторанах для обогрева посетителей и выставляются на каждый столик.

Виды ламп

Без зеркального покрытия

Самая простая модель ИЛ. Стекло окрашивается в красный или синий цвета. Встречаются ИЛ с прозрачной колбой.  Маркируются как ИКЗ. Могут применяться для обогрева или разогрева еды.

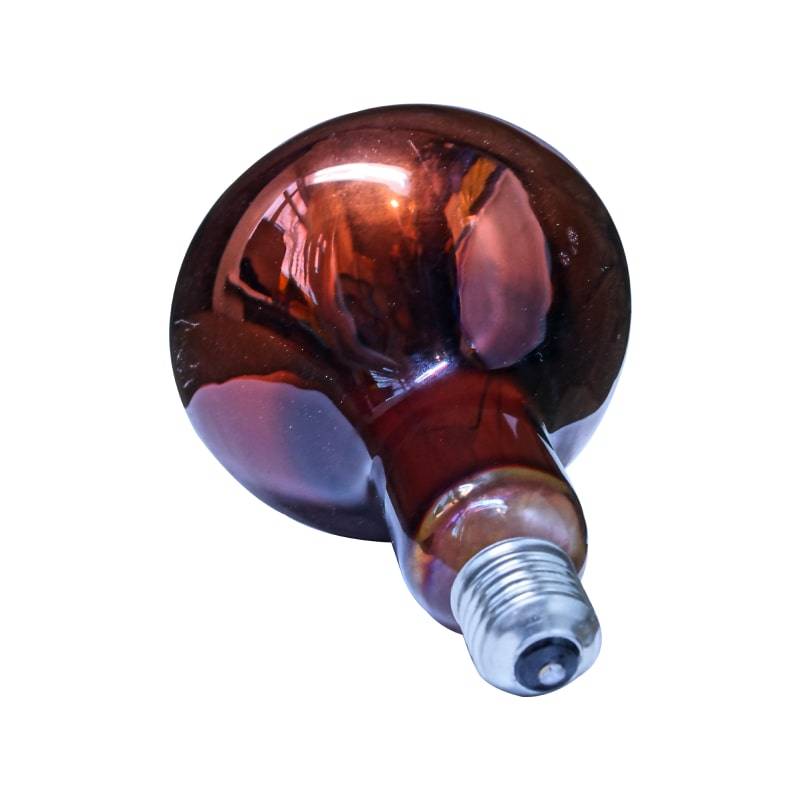

Красная ИЛ без зеркального покрытия

С красным зеркальным покрытием

Зеркальное напыление применяется для создания направленного потока лучей. При помощи зеркальных составов отражение идет только в нужном направлении, что повышает эффективность излучения. Маркируется как ИКЗК. Применяются для обогрева животных и растений.

ИЛ с красным зеркальным покрытием

С синим зеркальным покрытием

Синие лампы применяются в медицинских целях для лечения простудных заболеваний, травм и общего укрепления организма. Отражатель позволяет направлять свет на больной орган, не затрагивая здоровые органы. Маркируется как ИКЗС.

ИЛ с синим зеркальным покрытием

С рефлектором

Верхняя часть колбы покрывается зеркальным составом, который служит светоотражателем. Рефлектор создает направленный более мощный световой и тепловой поток. Угол падения света превышает 45⁰. Маркируется буквой R.

ИЛ с рефлектором

Керамическая инфракрасная лампа

Колба изготавливается из керамики. Такие устройства долговечнее и мощнее стеклянных. Они меньше подвержены механическим повреждениям. Вся энергия уходит на обогрев, световых лучей нет совсем. В качестве нити накаливания применяют нихром или фехраль. Керамические лампы влагостойкие. Часто применяются в террариумах и для обогрева молодняка. Особенно хороши для ночного обогрева.

Керамическая ИЛ

Для него нужны ИК-лампы, область применения

Точечный обогрев балкона

Обогрев при помощи инфракрасных обогревателей имеет свои преимущества перед традиционным. Воздух почти не поглощает инфракрасные волны, следовательно, не тратится время и энергия на его нагрев. Тепло сразу достигается к нужным объектам. Прогреваются стены, мебель, люди, животные.

Не придется думать о конвекции: поскольку воздух не греется, нет нужды перемешивать холодные и теплые потоки. Светильник можно располагать, где удобно: под потолком, в углу, на стене. Тепло найдет своего потребителя. А вот пыль перемещаться не будет.

Для ИК-обогрева не требуется кислород.

Применяются такие источники тепла для:

• обогрева помещений жилых и производственных.
• отопления теплиц.
• отопления аквариумов, террариумов.
• обогрева молодых особей в животноводстве и птицеводстве.
• в медицине при лечении простудных и воспалительных заболеваний; снятия болей в мышцах и суставах. Однако, для медицинских целей используются специальные приборы: бытовые не подходят!
• обогрев открытых пространств, в том числе зимой. Подходит для открытых кафе, сценических площадок, топки снега на крыльце, крыше.
• бережная быстрая сушка лакокрасочных покрытий.

Сфера применения инфракрасных ламп

Обогревающие лампы нашли широкое применение в следующих сферах:

• Для обогрева жилых, офисных или производственных помещений. Поскольку при тепловом излучении не тратится энергия на прогрев воздуха, эффективность их действия вырастает на 30-40%.
• Как известно, прогрев теплиц очень энергозатратен из-за частых проветриваний, кроме того, у таких сооружений тонкие стенки. Инфракрасный прогрев позволяет не тратить энергию впустую, а передает тепло непосредственно растениям.
• Чтобы обогреть аквариум или террариум обычно затрачивается большое количество энергии. ИК лампы позволят организовать такой прогрев более экономно.
• Использование таких устройств распространено в медицине. Они с успехом применяются для лечения воспалений или инфекций, обладая иссушающим действием.
• Инфракрасный прогрев эффективен при использовании ламп нагрева на открытых площадках.

Важно! Такие приборы нашли применение в различных областях деятельности человека благодаря своей эффективности и отсутствию вредного влияния на организм

Сборка самодельного инфракрасного обогревателя

Исходя из всего этого и нужно собирать наш обогреватель из лампочек. Переходим к практике.

Если ваша рабочая зона, которую требуется обогреть составляет 3-4м2, значит собирайте обогреватель мощностью 300Вт.

Для этого потребуется 6 ламп мощностью 150Вт. То есть, три последовательные пары, которые будут давать по 100Вт каждая.

Собираются они на раме из металлического или алюминиевого уголка.

Источники света и тепла в рамке нужно расположить по нижеприведенной схеме.

При этом расстояние между соседними лампочками подбирайте такое, чтобы можно без проблем заменить сгоревший экземпляр на новый. Даже через сто лет.

Зазора между колбами в 1см для этого будет достаточно. Части рамы между собой соединяете болтами или заклепками.

Далее внутри нее потребуется закрепить две алюминиевые полоски, на которые будет садиться рефлектор или отражатель. Данные полоски придадут жесткость всей конструкции.

Теперь самое главное грамотно сделать отражатель. Привычная форма в виде параболы не шибко эффективна.

Гораздо лучше со своими обязанностями справляются модели в виде бипараболы.
Здесь вся разница в отражении лучей, которые во втором случае большей частью не отскакивают обратно в лампу, а выходят наружу.

В качестве материала для изготовления, идеально подойдут алюминиевые банки. Отрезаете у банки дно и макушку.

А стенки разворачиваете и посередине загибаете. При этом с одного края оставляете запас в 1см на еще один изгиб. Вам ведь как-то нужно соединять половинки от двух банок вместе.

1 of 2

Скрепляете их между собой заклепками. Чтобы не порвать тонкий алюминий в этом процессе, предварительно оденьте с обеих сторон шайбы.

В итоге у вас должен получится цельный отражатель из 4-х банок.

Далее накладываете рефлектор на раму и тоже ставите заклепки. Сначала по центру сбоку, а затем по краям.

Ну и про две полоски посередине рамы не забывайте.

Теперь нужно вставить в эту конструкцию сами лампочки. При этом не допускайте того, чтобы они касались рефлектора. От него должен быть минимальный отступ в 1,5-2см.

Здесь опять на выручку придет алюминий. А именно – тонкие полоски длиной в девять сантиметров.

Не ошибитесь при разметке мест крепежа патрона к полосе, иначе вы не сможете провода питания завести во внутрь.

Крепите полосы к раме и устанавливаете на них патроны.

После этого можно вкручивать сами лампочки.

Все что осталось – это подключить провода.

Классификация инфракрасных обогревателей

По диапазону излучения

Каждый обогреватель оборудуется нагревательными элементами с разной длиной волны:

• Длинные волны. Создают температуру до 600 градусов. Такие приборы устанавливаются в помещениях с высотой потолков до 3 м.
• Средние волны. В этом случае температура находится в диапазоне 600-1000 градусов. Для установки таких устройств требуется высота потолков от 3 до 6 м.
• Короткие волны. Сопровождаются высокой температурой, превышающей 10000С. Здесь потолки должны быть на высоте от 6 метров и более. Такие обогреватели устанавливаются в производственных помещениях или на открытых площадках.

По источнику энергии

Нагревательные элементы используют разные источники энергии:

• Галогеновые лампы с инфракрасным диапазоном свечения, с нитью накаливания из вольфрама или углеволокна.
• Вакуумные карбоновые трубки с углеродистой спиралью. При высоком КПД они служат всего 2 года и отличаются высоким энергопотреблением.
• Защищенные элементы нагрева из керамики. Срок службы – от 3-х лет. Отличаются экономичностью и высокой стоимостью.
• Трубчатые элементы, похожие на керамику. Надежные, удобные и эффективные. Поэтому цена таких изделий значительно выше.

По типу установки

Все обогреватели разделяются на устройства стационарного и мобильного типа. Первые – более мощные и габаритные, с эффективным нагревом. Вторые – компактные, с малой мощностью и пониженной эффективностью. В свою очередь они разделяются на следующие группы:

• Потолочные. Считаются наиболее удобными, поскольку не нуждаются в лишнем месте и с высоты создают широкий диапазон излучения. Потолочный обогреватель крепится непосредственно к потолку или на кронштейнах.
• Напольные. Отличаются меньшей мощностью и эффективностью, что связано с многими преградами на пути излучения. Требую тщательного выбора места установки.
• Настенные. Устанавливаются на стены в наиболее удобных местах.

Что такое обогреватели инфракрасного излучения для обогрева помещений, и какова их сфера применения

Инфракрасные обогреватели не нагреваются сами, а повышают температуру предметов, на которые падают их лучи. То есть они создают локальный участок передачи тепла в необходимом месте, при этом повышая комфортность пребывания в помещении или на улице рядом с ними.

Использования такого типа обогрева на открытом воздухе

На данный момент ИК обогреватели считаются лучшими среди приборов отопления, которые можно разместить не только на полу, но и на стенах или потолке. Это позволяет экономить пространство, не уменьшая эффективность обогрева. Например, смонтировав устройство на потолке, оно будет постоянно нагревать пол, который, в свою очередь, отдавать тепло в пространство.

Такой способ обогрева соответствует натуральному теплу, при этом оборудование обладает высокой экономичностью, так как практически нет теплопотерь.

Устройство обогревателя

В комплектацию ИК обогревателя входит нагревательный элемент и рефлектор. Устанавливают их в прочный корпус, который не подвержен влиянию высоких температур. При этом эти детали не оказывают сильного воздействия на производительность всего устройства.

Вариант схемы использования

Выделяют различные типы нагревательных элементов:

Панель с нитью из металла, которая имеет высокие показатели сопротивления электричеству. Она поддерживает нужную температуру, а панель излучает волны электромагнитные в ИК-диапазоне. Используется для плоских вариантов обогревателя.

Аккуратная панель на стене

Лампа накаливания. Используется в разных ИК обогревателях.

Вариант с лампой накаливания

• Галогенные лампы. Оборудование с их применением имеет невысокую стоимость, оно светится при работе.
• Кварцевые и карбоновые лампы. Значительно выше, но не излучают свет, поэтому подойдут и для спальни.

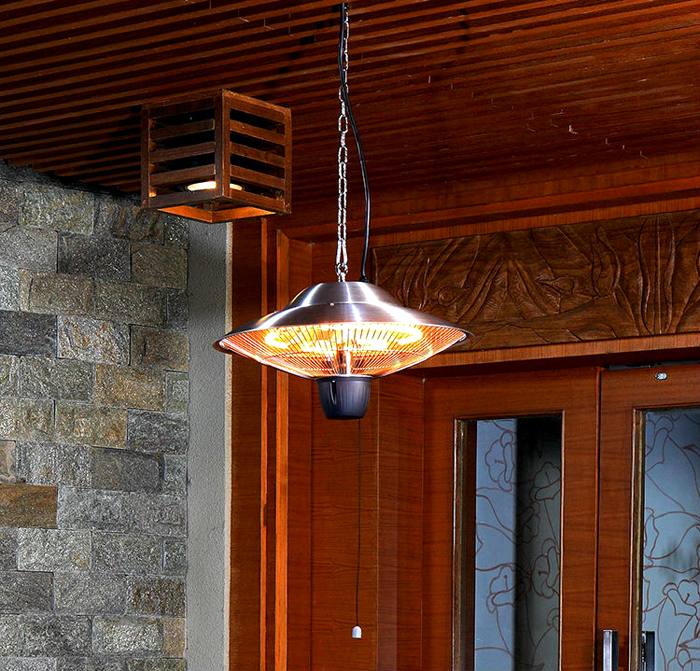

Потолочный вариант

Рефлектор обычно выполнен из алюминия или отполированной стали, он необходим для создания зон излучения. А также может быть установлен термостат, поддерживающий температуру, и датчик пожароопасности.

Как работает ИК обогреватель

Давайте разберем, как работает инфракрасный обогреватель. ИК обогреватели – это греющие лампы или панели. Все остальные системы обогрева (радиатор, водяное отопление, электроконвектор) нагревают жидкость внутри их, отдавая тепло. Чем больше площадь таких устройств, тем выше производительность.

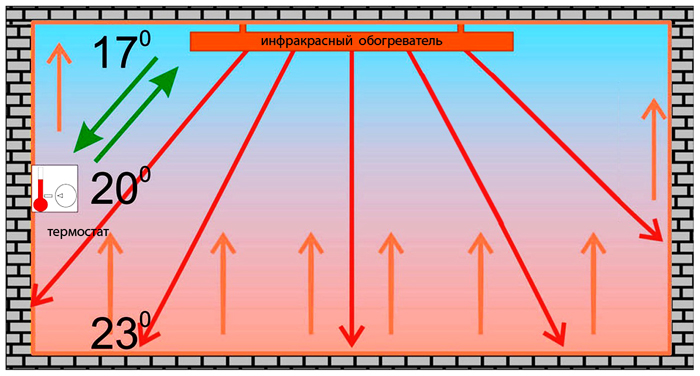

Схематичное изображение работы

Инфракрасный обогреватель имеет дефлектор, который формирует пучок тепловых лучей, не вступающих в реакцию с воздухом. За счет воздействия таких лучей, прогретое помещение долго сохраняет тепло. Не уменьшается влажность воздуха в процессе работы оборудования. Они способны работать от электроэнергии или на газу, редко встречаются водные модели.

Вариант на газу

А также модели могут различаться по длине волн, которые бывают короткими, средними или длинными.

Сферы использования

Применяют отопление такого типа практически повсеместно. Благодаря устройству инфракрасного обогревателя он прекрасно справляется с обогревом помещения с высокими потолками. А также такое оборудование часто используется в открытых зонах, например, летних кафе, где оно играет роль не только отопления, но и освещения.

Прогрев помещения с высокими потолками

Даже в строительных целях, при необходимости подсушить окрашенную поверхность, применяют ИК обогреватели. А дачники любят или оснащать теплицы, для получения урожая круглый год, так как они не сушат воздух.

Обустройство теплицы

Таким образом, такой вариант обогрева удобен для любой квартиры или открытого участка, а также для гаражей и складов с высокими потолками. Обогреватели инфракрасного излучения для обогрева помещений имеют много преимуществ и большой модельный ряд.

Достоинства и недостатки

Давайте посмотрим, чем хороши и плохи инфракрасные лампы. Начнем с положительных черт:

Среди всех видов обогрева помещений инфракрасное является самым безопасным и экологичным.

• Полная бесшумность работы – в отличие от тепловых пушек, ИК-излучение распространяется без помощи вентиляторов и со скоростью света;
• Максимальный КПД – как у практически всех электрических отопительных приборов, он приближается к 100% (но не достигает этого показателя в силу определенных законов физики);
• Простейшая установка – достаточно вкрутить инфракрасную лампу в патрон и щелкнуть выключателем;
• Возможность точечного обогрева – это актуально для животных, содержащихся в небольших клетках и загонах;
• Предельная компактность – традиционная инфракрасная лампа мощностью 500 Вт занимает места не больше чем обычная лампочка накаливания;
• Экологическая чистота – ИК-лампы не сжигают кислород и не выделяют в воздух каких-либо газов.

Есть и некоторые минусы:

• Высокая температура колб – можно получить серьезные ожоги;
• Дискомфорт при длительном нахождении в зоне действия ламп – здесь чаще всего сказывается несоблюдение норм эксплуатации;
• Высокое потребление электроэнергии – это характерно для любых электрических отопительных приборов.

Минусы не самые страшные, ими можно пренебречь, если соблюдать правила эксплуатации.

Несмотря на недостатки, инфракрасные лампы продолжают оставаться востребованным отопительным оборудованием – в них нуждаются сельхозработники, разводчики домашней птицы и скота, также они находят свое применение в обогреве открытых площадок.

Что такое инфракрасная лампа, ее особенности

Конструкция лампы накаливания

Инфракрасные лампы делаются на основе ламп накаливания. Она содержит те же элементы: нить накаливания (вольфрамовая или карбоновая), стеклянную колбу с инертным газом (смесь азота и аргона), цоколь. При прохождении тока спираль начинает разогреваться. При нагревании металла выше 570⁰С начинается видимое световое излучение. Однако, инфракрасные лампы работают в режиме недонакала нити. Следовательно, излучаемый спектр остается в инфракрасном диапазоне. Эти волны глазу не видны. Ощущается только тепло и видимая небольшая часть светового спектра.

Для окрашивания света в соответствующие цвета колбу часто делают красной или синей. При этом создается фильтрация видимой части света. Красное стекло пропускает только лучи красного спектра, а синее – синего спектра. Это делается для сведения светового потока к минимуму во избежание ослепления глаз и ожогов кожи. Колбы из прозрачного стекла пропускают все видимые волны. Цветность стекла не сказывается на пропускании инфракрасных волн.

Цветная колба и недонакаливание – основные отличия от лампы накаливания.

Инфракрасные лучи в первую очередь греют объекты (стены, мебель, людей), а не воздух.

Обогреватель из галогеновой лампы

Простейшая печка собирается на основе всего одной галогеновой лампы мощностью 1квт.

Для этого вам понадобятся три вещи:

герметичная металлическая емкость или бочка из оцинковки, бидон и т.п.

кирпич

галогенка мощностью 1000Вт

Помещаете эту лампу внутри емкости на кирпич и закрываете, если можно так выразиться ”поддувало”.

Температура нагрева поверхности стенок при размерах емкости 400*400*600мм, будет доходить до 80 градусов. Максимальная температура теплых полов и то не превышает 30С.

Восемьдесят – это безусловно многовато, поэтому лучше взять одну галогенку на 500Вт или включить две последовательно по 1квт. Нагрев стенок печки при этом будет оптимальным – 60 градусов.

Для фиксации лампы, используйте специальный керамический патрон-держатель.

Именно керамический. Кирпич на котором лежит этот ”зверь”, разогревается до 300 градусов!

Как понимаете, провода для подключения, должны быть термические.

Если открыть ”поддувало” такого обогревателя, то картинка изнутри будет напоминать миниатюрный ядерный реактор, с одним единственным топливным элементом – галогенкой лежащей на кирпиче.

Причем из-за небольшой мощности, подключается это все через обычную розетку с вилкой. Вы будете в шоке, сколько тепла способна излучать такая конструкция.

На ней кстати, очень удобно сушить одежду и обувь.

Вот только есть одно большое НО. Это срок жизни такой лампочки в замкнутом пространстве без нормальных условий охлаждения. Смею уверить, что он вас сильно разочарует.

Выпускаемые модели

Существует довольно большое количество инфракрасных ламп, выпускаемых как зарубежными, так и отечественными производителями. Пользователи особенно предпочитают приборы с зеркальным отражением.

К ним относятся:

• ThermoPro R125 150W 230V E27 — предназначена для использования в медицинских и косметологических целях, выращивания животных и т. д. Стекло выполнено с тефлоновым покрытием, что предотвращает разлет осколков при разбитии лампы. Мощность обогревателя составляет не более 150 W при работе от сети 220 В.
• Philips BR 125 красная 250 W — лампа мощностью 250 W от голландских производителей. Ее колба покрыта красным цветом, а герметичность позволяет использовать этот прибор в помещениях с повышенной влажностью, например, в ванных комнатах. Эти лампы широко используют фермеры для обогрева животных.
• OSRAM HALOTHERM ITT 200/235 — галогеновый инфракрасный прибор, выпускаемый в Германии. Имеет форму трубки, изготовленной из кварцевого стекла. Во время работы излучает очень теплый и приятный свет. Длина лампы составляет 186 мм, а диаметр — 10 мм.
• General Electric Infrared 250 R — прибор подключается к стандартному цоколю и может работать в любом положении. Применяется для обогрева помещений небольшой площадью, широко используется при отоплении парников.

Кроме обычных обогревательных приборов, выпускаются специальные лампы, предназначенные для обогрева небольших площадей. Часто они используются в прохладную погоду в кафе, ресторанах для обогрева посетителей и выставляются на каждый столик.

Основные характеристики

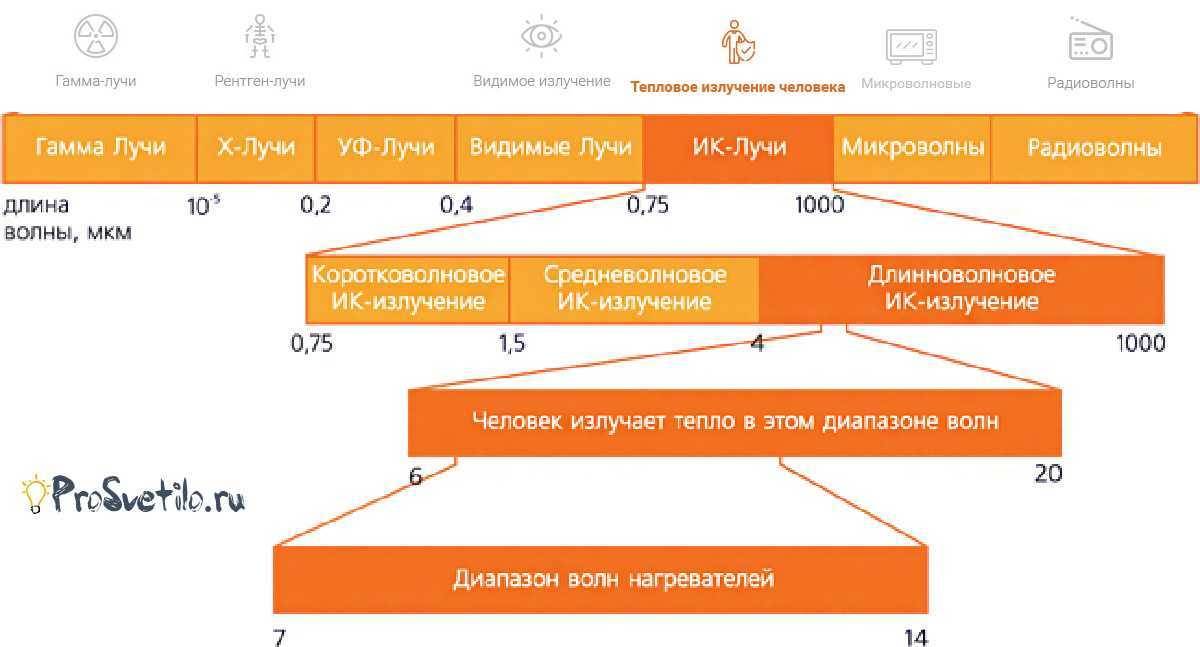

Инфракрасные лампы могут излучать волны разной длины. Традиционно выделяют четыре группы в зависимости от охватываемого диапазона:

• ближние волны — 0,7-1,3 мкм;
• средние волны — 1,3-6 мкм;
• дальние волны — 6-40 мкм;
• сверхдальние волны — 40-1000 мкм.

От длины волны зависит площадь, которую может покрыть излучение от инфракрасной лампы. Чем короче волна, тем больше площадь. Соответственно, устройства с короткими волнами подходят для обогрева больших помещений, складов и цехов, а с дальними — для малых помещений.

Мощность устройства варьируется от 50 до 500 Вт. Срок службы может составлять до 6000 часов.

От мощности и назначения зависит материал, из которого изготавливают патрон. Обычно используют или пластиковую, или керамическую основу.

Инфракрасный излучатель работает от 220 В. Температура нагрева может достигать 80⁰С, поэтому в мощной лампе для обогрева устанавливают керамический патрон. Пластиковый не выдерживает работу при такой температуре. Если предполагаемая температура прибора будет значительно ниже, можно использовать патрон из пластика.

Устройство и разновидности

Инфракрасная лампа по своему строению и внешнему виду напоминает обычную лампу накаливания, но значительно большего размера. Состоит она из стеклянной колбы с отражателем, который заполнен газовой смесью и вольфрамовой нити.

Все такие излучатели можно разделить на 2 вида:

1. Инфракрасные зеркальные — этот тип применяется как для обогрева помещения, так и для его освещения.
2. Инфракрасные зеркальные красные — отличаются красным цветом и преимущественно используются для обогрева. Света красная лампа практически не даёт.

Кроме обычных ик ламп для обогрева помещений используются также:

1. Керамические инфракрасные — это ик лампы, состоящие из нагревательного элемента и керамической колбы полой внутри. Они не дают света, вся их энергия направлена на выработку тепла. Обогрев осуществляется посредством передачи тепла инфракрасными волнами. Потеря тепла при этом минимальна. Кроме того, керамические ик лампы устойчивы к влажной среде и обладают длительным сроком службы.
2. Ультракрасные обогреватели — в какой-то мере заменяют солнце, принцип их действия основан на преобразовании электрической энергии в тепловую. При этом равномерному нагреву в большей степени подвергаются поверхности и предметы интерьера, а не окружающий их воздух. Наибольшей популярностью пользуются обогреватели со средневолновым диапазоном — кварцевые, галогеновые, карбоновые.
