Хомуты для крепления труб: обзор видов и инструкция по монтажу

Изготовление и установка своими руками

Ремонтный хомут можно легко сделать своими руками. Этот процесс не займет много времени. При этом самодельные изделия ничем не хуже брендовых аналогов. Самое главное здесь – сделать соединение, подходящее к диаметру трубы. То есть если трубопровод имеет диаметр 100 мм, бандаж должен ему соответствовать.

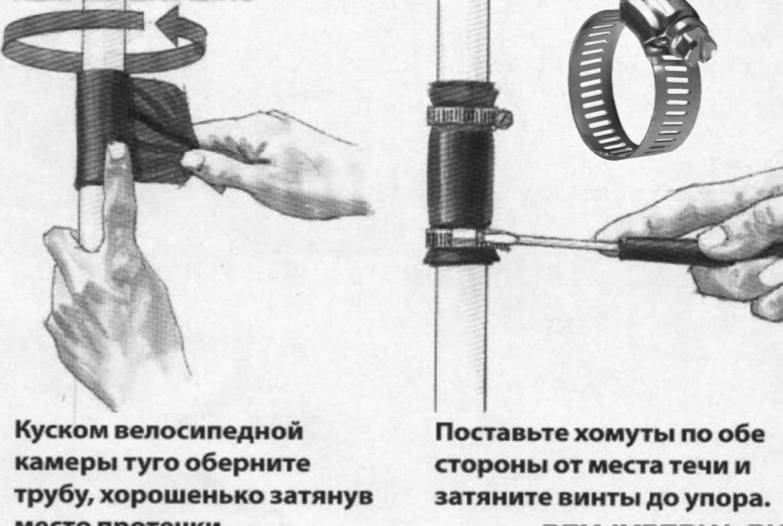

Затянуть хомут можно обычной отверткой

Изготовление ремонтной повязки своими руками:

1. Измерьте диаметр трубы штангенциркулем. Умножьте полученное число на 3,14. К результату также нужно добавить еще три сантиметра для зажима «булавок».
2. В ушах необходимо просверлить отверстия с каждой стороны, учитывая размер болтов. При этом располагать их следует так, чтобы образовавшееся между ними кольцо не превышало диаметра трубы. Уши должны быть согнуты под прямым углом.
3. Затем полоску тестируют на трубке. Если все в порядке, сгибается в кольцо. По нему нужно постучать молотком, чтобы кольцо не распрямилось.

Теперь нужно поставить на место повреждения резиновую прокладку. На нее накладывается самодельная повязка. В отверстия ушек вставляются болты, которые закручиваются до ошибки. Таким образом, вы быстро восстановите ущерб.

Трубные хомуты — реальная покупка. Они помогут не только правильно установить трубопровод, но и устранить поломку в кратчайшие сроки. К тому же такое изделие несложно сделать своими руками.

Как выполнить хомут из проволки — пошаговая схема

Шаг 1: Отмеряем неоходимую длину проволки

В первую очередь давайте же откусим проволки столько, сколько просит диаметр нашего соединения. Приборы для измерений нам не требуются, довольно обмотать край проволки вокруг отрезка трубы

и на глаз подумать кончики для скрутки, в большинстве случаев хватает 50-60 миллиметров. После складываем проволоку в два раза и плоскогубцами откусываем излишнее. Сводим кончики вместе, так чтобы они были в одном уровне.

Шаг 2: Правильное устройство хомута

Сейчас, когда у вас в руках проволока, согнутая в два раза, нужно на месте сгиба выполнить правильное «ушко», причем диаметр «ушка» должен быть одинаковым с отверткой, которая обязана свободно входить в него. Чтобы выдерживать подобный размер, довольно выпрямить кончики, вставить между ними отвертку и опять их свести вместе. Разумеется, прекраснее всего для этой цели подходит отвертка крестовая, она по всей длине ровная и не имеет увеличения, в отличии от плоской. Дальше необходимо отогнуть полученное «ушко» в сторону, относительно длины проволки, оно будет исполнять роль замка.

Шаг 3: Подробный монтаж самодельного хомута

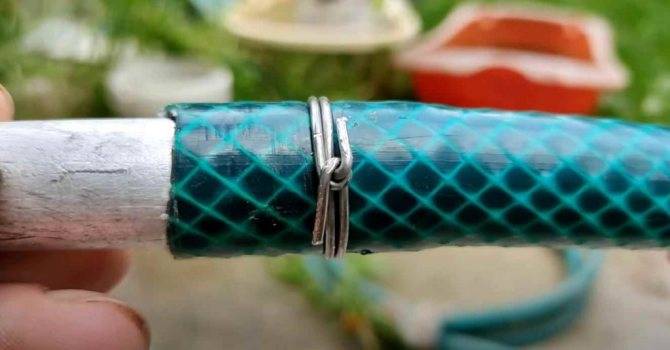

Только что вы выполнили хомут из проволки собственными руками, ничего, если он с виду не привлекательный, основное, чтобы он хорошо исполнял собственные функции. Осталось его установить на собственное главное место и вплотную скрутить. Для этого обогните его вокруг отрезка трубы

, в первую очередь в том виде, в котором он есть, а конкретно вдвойне, и скрестите кончики между собой. После помещаем в «ушко» отвертку, цепляем второй конец и по часовой стрелке проворачиваем пару раз до возникновения плотного соединения. Не забывайте, что во время зажима не стоит сильно усердствовать, вы обязаны ощущать, когда необходимо остановиться, чтобы проволока не лопнула. Если на только что установленном хомуте остались очень длинные кончики, советуем их откусить кусачками.

Очень вероятно, что с первого раза Вам не удастся установить хомут из проволки, изготовленный собственными руками, может, у Вас никак не получится скрутка, или вы перетянете его, но не нужно отчаиваться, процедуру нужно повторить изготовления крепления еще раз. Мы уверены, что после нескольких попыток у вас выйдет хорошее и герметичное соединение , и эта нехитрая методика все время выручит вас в тяжелую минуту. Упорство и труд все перетрут! Но все же на грядущее держите в обиходе несколько хомутиков разнообразного диаметра, они в первую очередь пригодятся!

Своими руками в прямом смысле это сделать невозможно.

Подручный стандартный инструмент тоже мало чем поможет.

Нужно использовать либо специализированный инструмент, либо изготовлять нечто похожее.

Я собственноручно на заре начала своей трудовой деятельности изготавливал ручной инструмент для опрессовки гидравлических шлангов. В те времена профессионального инструмента ещё не было.

Для начала надо разобраться как прессуется шланг, находящийся под высоким давлением.

Вот он уже с напрессованным наконечником:

На фото видна рабочая часть с резьбой и уже на шланге втулка (муфта) именно она и обжимается по кругу.

В разрезе штуцер с уже напрессованной муфтой выглядит вот так:

Процесс напрессовки представляет из себя следующее:

• шланг отрезается так, чтобы торец был ровным.
• сверху на шланг надевается муфта и просаживается дальше.
• на ниппель насаживается гайка резьбой наружу.
• ниппель вставляется во внутреннюю часть шланга до упора торца шланга.
• муфта возвращается назад также до упора или торца шланга.
• на муфту одевается специальная обжимка и сдавливает её по кругу на 360 градусов

Все процессы, за исключением последнего, делаются руками и лишь последний используется с применением инструмента.

Есть два способа без спецоборудования выполнить обжимку муфты (во время обжимки надо создать сильное давление, так как муфта выполнена из довольно прочного и толстого материала) хомутами такую муфту не стянуть, а разного вида пассатижи имеют не ровную форму и давят на муфту не равномерно.

Ремонтные хомуты для трубопроводов

Модели, предназначенные для выполнения ремонтных работ, классифицируются по конструкции и материалу, из которого они изготовлены.

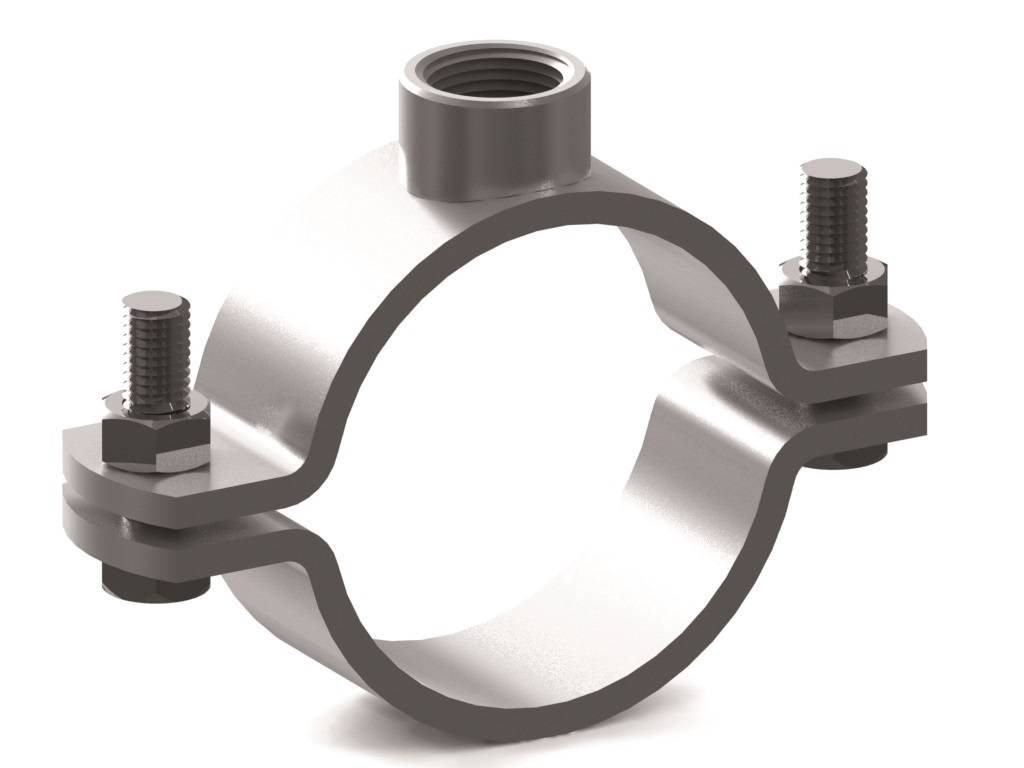

Двусторонняя модель ремонтного устройства

Основными техническими показателями, определяющим возможности использования этого ремонтного приспособления, являются:

• рабочий диаметр – определяющий типоразмер трубы, на которой он может быть использован;
• длина – определяет размер, на котором может разместиться и устранить неисправность конкретная модель приспособления.

Основным документом, регламентирующим производство и использование ремонтных хомутов, является ГОСТ 24137-80 «Детали крепления трубопроводов. Хомуты. Конструкция и размеры», а также ГОСТ 28191-89 «Хомуты зажимные для рукавов. Технические условия».

Односторонние изделия для труб разного диаметра

В соответствии с классификацией ремонтные хомуты подразделяются:

По конструкции на:

• односторонние – представляют из себя U-образную ленту с перфорацией в верхней части, посредством которой выполняется фиксация хомута на трубопроводе;
• двусторонние – выполнены в виде двух одинаковых половинок в виде полуколец, соединяемых на трубе при помощи крепёжных элементов;
• многосоставные – состоят из нескольких сегментов и используются на трубопроводах большого диаметра.

По материалам на:

• стальные – изготавливаются из различных видов стали (углеродистой, нержавеющей, легированной) и отличаются стойкостью к коррозии и длительными сроками эксплуатации;
• чугунные – изготавливаются из литого чугуна, отличаются износоустойчивостью и прочностью.

Установка двустороннего ремонтного изделия на трубу большого диаметра

Кроме этого, при выборе ремонтной модели необходимо помнить, что давление в бытовых трубопроводных сетях может достигать 10 атмосфер, а температура теплоносителя – 120˚С.

Соединяем стальные трубы без сварки

При соединении и ремонте металлических труб обычно применяют резьбовые соединения или сварку. Но в ряде случаев нарезать новую резьбу не представляется возможным, а сварку выполнить крайне сложно из-за повышенной пожароопасности или труднодоступности пересечения разных участков магистрали.

Кроме того, эти работы требуют значительных финансовых и временных затрат, и в этом случае используют способы соединения труб без сварки и нарезания резьбы, которые позволяют обеспечить надежный и долговечный результат без больших вложений и в кратчайшие сроки. Кратко опишем эти методы.

Метод стягивания

Для данного вида хомута потребуется довольно длинный кусок проволоки. Один конец проволоки надо жестко закрепить.

Ко второму концу проволоки крепится кусок арматуры, который позволит натягивать хомут.

Надеваем шланг на штуцер или водопроводную трубу. Вокруг шланга обматываем проволоку — делаем два оборота.

Крепко удерживая арматуру, и сильно натягивая проволоку, необходимо прокручивать шланг вперед-назад. Благодаря этому происходит стягивание хомута.

После этого необходимо будет провернуть шланг на 180 град., чтобы скрутить концы проволоки на хомуте. Лишние концы нужно откусить бокорезами.

Как установить хомут на трубу?

В том, чтобы поставить хомут и надежно закрепить трубу, нет ничего сложного. Монтажные работы сможет выполнить даже начинающий мастер.

Общие правила по расположению крепежа

Независимо от того, приходится ли устанавливать пластиковый или металлический хомут, при расположении крепежа важно соблюдать прописанные нормами расстояния:

Для труб диаметром в пределах 20 мм, при условии, что температура проходящей жидкости не превышает 60°С, расстояние между хомутами должно составлять 80 см.
Для труб, предназначенных для подачи горячей воды, размером свыше 20 мм крепежи размещают на равноудаленном расстоянии в 65 см.
При фиксации труб D 40 мм, предназначенных для транспортировки холодной воды, при расположении хомутов выдерживают шаг в 110 см.
Для труб горячего водоснабжения D 40 мм расстояние сокращают до 95 см.
Если потребуется установить трубы D 110 мм и более, то для «холодных» трубопроводов расстояние между хомутами должно составлять порядка 180 см, а для «горячих» — 160 см.

Дополнительно рекомендуется установить фиксаторы на сгибах трубопровода и в местах монтажа кранов, задвижек и соединительных фитингов.

Процесс перекрытия небольшого свища на водопроводной трубе представит следующая фото-подборка:

Галерея изображенийФото из Для наложения временной «заплатки» на небольшой свищ воспользуемся обычным автомобильным хомутом. Он вполне способен прижать герметизирующий материал к проблемному месту Соберем хомут не затягивая до упора, чтобы его можно было быстро наложить и затянуть на заплатке Сдвигаем приготовленный к креплению хомут в сторону. Проблемное место оборачиваем резиновой прокладкой. Желательно посадить ее на любой клей, чтобы облегчить себе работу Устанавливаем поверх резиновой прокладки хомут и затягиваем его до упора Шаг 1: Примерка хомута к месту ремонтаШаг 2: Предварительная сборка хомута без затягиванияШаг 3: Приклеивание резиновой прокладкиШаг 4: Затягивание хомута поверх прокладки

Выбор необходимых материалов

Для того, чтобы поставить хомут на трубу потребуется набор инструментов:

рулетка;
электродрель;
строительный уровень;
простой карандаш;
отвертка;
молоток.

Для фиксации крепежей потребуются также пластиковые ограничительные дюбеля.

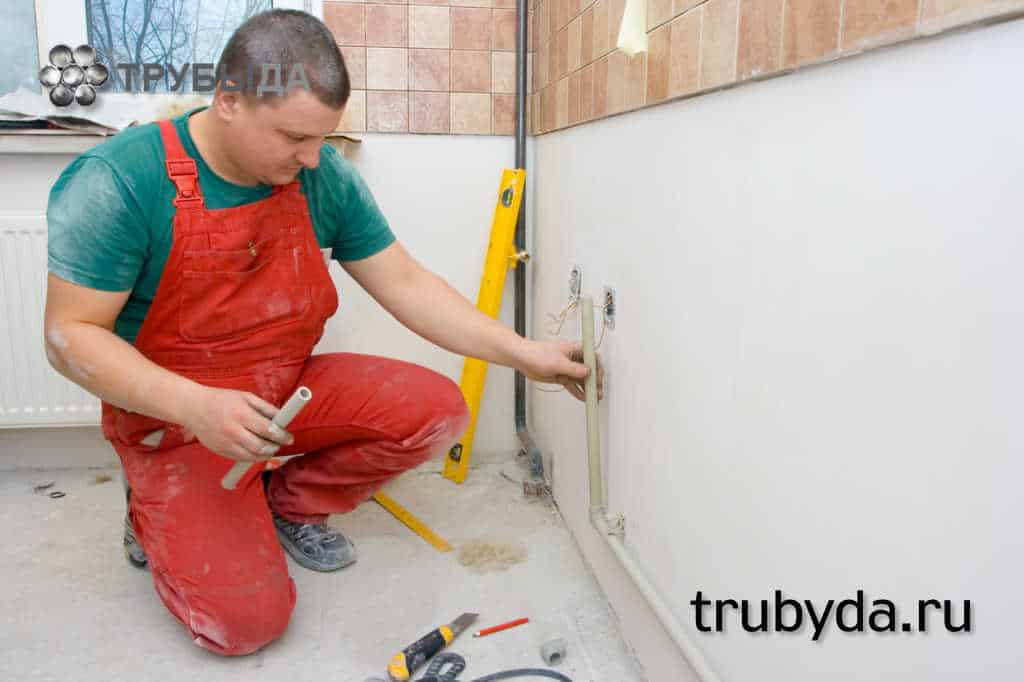

Технология монтажа устройства и крепления труб

Основные этапы работ по креплению трубы к стене посредством установки хомутов:

Вдоль всей длины трубопровода, придерживаясь указанных выше нормативных расстояний, наносят разметку с указанием точек расположения крепежных элементов.
В обозначенных точках с помощью электродрели просверливают отверстия под монтаж хомутов.
В проделанные отверстия заглубляют пластиковые ограничительные дюбеля, используя для этой цели молоток.
С помощью отвертки прикручивают хомуты

При затягивании хомутов важно не переусердствовать с тем, чтобы не нарушить плоскость крепления.
В хомуты вставляют магистральные элементы, прилагая небольшие проталкивающие усилия.
Сквозь отверстия ушек протягивают болты и путем завинчивания затягивают зажимы, обеспечивая плотное прилегание к стене.. При просверливании отверстий под установку крепежей учитывайте, что их размер должен соответствовать диаметру крепежных болтов

При просверливании отверстий под установку крепежей учитывайте, что их размер должен соответствовать диаметру крепежных болтов.

Если приходится устанавливать устройства с крепежными шпильками, диаметр отверстия делают таким, чтобы они легко входили в них, но при этом не раскачивались

Особое внимание стоит уделить углу, под каким проделываются отверстия, и глубине сверления. Если крепежи разместить не в одной плоскости, то трубопровод со временем начнет перегибаться

Это послужит причиной возникновения шумовых «эффектов» при прохождении жидкости. А в местах перегиба возрастает вероятность скопления грязевого осадка

Если крепежи разместить не в одной плоскости, то трубопровод со временем начнет перегибаться. Это послужит причиной возникновения шумовых «эффектов» при прохождении жидкости. А в местах перегиба возрастает вероятность скопления грязевого осадка.

Чем отличаются крепёжные модели от ремонтных

Хомуты, изготавливаемые нашей промышленностью, по своему назначению классифицируются как крепёжные и ремонтные, и в самом названии определено их предназначение, являющееся основным их различием. Крепёжные модели предназначены для фиксации трубопроводов в заданном месте расположения для дальнейшей эксплуатации.

Их основными функциями являются:

• прочность и надёжность фиксации монтируемых труб;
• простота выполнения монтажа и длительные сроки эксплуатации;
• предотвращение поперечных смещений трубопроводной системы при возможности продольного перемещения в процессе использования.

Крепёжные изделия должны обеспечивать надёжную фиксацию трубопроводов в местах их прокладки

Ремонтные хомуты используются для ремонта труб в случае, когда невозможно выполнить устранение повреждения иным способом, или это следует сделать быстро, без остановки циркуляции жидкости в повреждённом трубопроводе. Основными требованиями, предъявляемыми к ремонтным моделям, определяющим их предназначение, являются:

• простота использования и возможность быстрого выполнения монтажных работ;
• надёжность и длительные сроки эксплуатации.

С использованием ремонтных моделей можно отремонтировать трубы, изготовленные из различных материалов: сталь и пластик, асбестоцемент или чугун при различных видах повреждений: свищи и переломы, трещины, механические повреждения и прочие неисправности.

Ремонтные модели из нержавеющей стали обеспечат быстрое выполнение ремонтных работ и не испортят визуальное восприятие помещения, где будут установлены

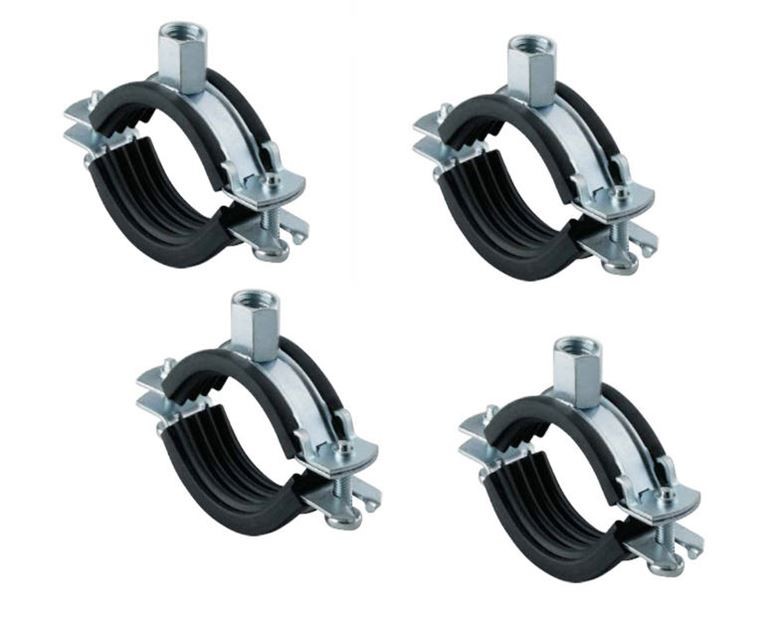

Трубный хомут С-образный и в форме буквы

Хомут имеет два зажимающих болта, если он О-образной формы и состоит из двух полуокружностей. Их можно затягивать как ключом или головкой, так и шлицевой и крестовой отвертками. В комплектацию каждого хомута входит сантехническая шпилька длиной 10 см с приваренной к корпусу гайкой. Крепеж гайки происходит в заводских условиях автоматически на линии, что до предела исключает наличие брака и, соответственно, поломку крепления.

Чтобы усилить конструкцию, скрепленную хомутами, на их скобах делаются ребра жесткости. После того, как изделия полностью изготовлены, они проходят обработку гальваническим покрытием, чтобы соблюдалась вся техническая цепочка. Толщина этого покрытия составляет 6 мкм. Каждый хомут – в отдельной упаковке, в комплекте с ним идет дюбель и шпилька. Такая комплектация очень удобна для покупки, ведь не нужно отдельно покупать или заказывать дюбеля, а также полностью сводится к нулю вероятность разукомплектации.

Удобен в использовании и нержавеющий трубный хомут С-образный, затягивание его происходит с помощью лишь одной гайки, а выглядит он, как петля, сделанная из металлической полоски. Внутри, как полагается, вставлена резиновая прокладка, а на концах этой полоски имеются отверстия. Такой хомут надевается на трубу, обхватывая ее своей петлей, а когда отверстия на концах совпадут, вставляется болтик, и все это успешно затягивается.

Ремонтные хомуты для трубопроводов: как выглядят и когда применяются

Использование ремонтных хомутов – это способ быстро отреагировать на аварийную ситуацию даже при отсутствии возможности сброса давления в системе. Это может быть сквозная коррозия или некачественно проваренный шов. Иногда при сильном механическом воздействии может лопнуть пластиковая труба канализации или ПВХ магистраль отопления. В этих ситуациях можно также обойтись установкой ремонтного хомута.

Характеристики ремонтных сантехнических изделий

Ремонтный хомут универсален и может быть использован для труб из любого материала. Ограничением служит только повреждение искривлённого участка или место ответвления трубопровода – здесь подобные изделия бессильны. Изготавливаются ремонтные хомуты из металла (оцинковка или нержавейка), а внутри имеют резиновую вставку.

Многообразие ремонтных сантехнических изделий для труб, представленных на российском рынке:

Мнение экспертаВалерий ДробахинИнженер-проектировщик ВК (водоснабжение и канализация) ООО ‘АСП Северо-Запад’Спросить у специалистаВ качестве ремонтного может быть использован и крепёжный хомут. Однако следует понимать, что крепежи не предназначены для ремонта, и использовать их можно только в крайнем случае.

Рассмотрим некоторые виды ремонтных изделий, присутствующих на российском рынке.

Некоторые виды ремонтных хомутов

1. Двусторонний – состоит из двух полукруглых частей, скрепляющихся между собой болтами (по 2, 3 или 4 на одну сторону). Такой вид является самым простым, поэтому стоимость его невысока.

2. Односторонний – имеет U-образную форму с перемычкой. Подходит для ремонта лишь небольшой течи. При монтаже требуется установка резиновой прокладки.

3. Многосоставный – состоит из трёх и более частей, соединяемых между собой болтами. Такие хомуты используются для ремонта труб большого диаметра.

Описание и назначение

Червячные хомуты — одни из важнейших разновидностей крепежных элементов. Их используют главным образом для фиксации труб на поверхности (и к поверхности). Также можно применять эти изделия для заземления металлорукава. В их состав входят:

Как и у обычных хомутов, у таких конструкций есть специфический ГОСТ. Также стоит подчеркнуть, что они имеют различные размеры – и прежде всего сечения. Эти диаметры должны быть пропорциональны, конечно, диаметрам труб. Максимальная точность параметров обеспечивается прессовкой, после которой стыкуется сам хомут с патрубком. Подобное решение гарантирует надежность и прочность всей сборки.

Чаще всего червячные хомуты нужны:

при создании вентиляционных систем.

Такая продукция поставляется в том числе российскими и немецкими компаниями. Обе страны гарантируют исключительные качества своего продукта. Современные червячные хомуты работают надежно и обеспечивают превосходную герметичность зажима. В пользу таких моделей свидетельствует также очень высокая долговечность. Стоимость червячных хомутов может сильно отличаться в зависимости от характеристик и марки.

Изделия гарантируют превосходную сопротивляемость статическим и динамическим напряжениям. При сильной нагрузке подобные метизы не размыкаются. Нужны совершенно экстраординарные воздействия, чтобы червячный хомут был поврежден. Необходимые характеристики обеспечиваются только применением особо крепкой стали, которая механически крепка, отлично переносит растяжение и стойко сопротивляется износу. Натяжные ленты оборудуют фиксирующими прорезями, при помощи этих прорезей конструкция механически замыкается.

Такие отверстия всегда имеют прямоугольную форму; они распределяются по всей поверхности ленты. Подобное изделие позволяет стыковать между собой:

шланги из резины и других материалов.

Для изготовления хомутов нужны:

сталь с цинковым слоем;

Как установить хомут на трубу?

Монтаж хомутов из пластика может выполнить любой человек, не обладающий практическими навыками. При выполнении монтажных работ нужно соблюдать ряд правил, которые помогут надежно закрепить трубопровод на любой поверхности на длительный срок.

Общие правила по расположению крепежей

Чтобы сделать прочное, долговечное соединение с помощью пластиковых хомутов, нужно учитывать ряд правил:

1. Располагать зажимы как можно дальше от источников открытого пламени, сильно нагревающихся поверхностей.
2. Заранее подготовить чертеж расположения трубопровода, чтобы рассчитать требуемое количество хомутов.
3. Если трубы тяжелые, большого диаметра, сократить шаг между отдельными крепежными элементами.

Нельзя сильно затягивать зажимы. Пластик может лопнуть от напряжения.

Необходимые инструменты

Чтобы выполнить монтажные работы, нужно подготовить:

• крестовую, минусовую отвертку;
• перфоратор для сверления бетонных поверхностей;
• шуруповерт с битой;
• требуемое количество крепежей.

Хомуты закрепляются дюбелями.

Технология фиксации труб с помощью хомутов

Людям, которые ни разу не устанавливали трубопроводы с помощью пластиковых зажимов, нужно разобраться с технологией проведения работ. Она состоит из нескольких этапов:

1. Заранее нарисовать чертеж расположение радиаторов, трубок. Нанести соответствующую разметку на основании.
2. Просверлить отверстия под дюбеля с определенным шагом. Он зависит от типа трубопровода.
3. Закрепить хомуты в подготовленных отверстиях.
4. Повороты трубопровода желательно усиливать дополнительными крепежными деталями.
5. Вставить трубы в зажимы, соединить их вместе.

Останется проверить герметичность соединения труб, зажать пластиковые элементы.

Монтаж труб с помощью зажима

Крепление водопроводных труб

Для закрепления отдельных элементов трубопровода, который будет использоваться для подачи горячей воды, клипсы должны быть больше по диаметру. Их нельзя полностью затягивать, поскольку пластик при нагревании расширяется и ему нужно свободное пространство для хода.

Важно правильно рассчитать шаг между отдельными клипсами. Это можно сделать, если учитывать следующие факторы:

1. Для горизонтального расположения трубок холодного водоснабжения, диаметром до 16 мм, оптимальный шаг — 80 см. Если трубопровод будет закрепляться на вертикальной поверхности, шаг увеличивается до 120 см.
2. Чтобы закрепить трубы диаметром до 16 мм с теплоносителем температурой до 50 градусов по Цельсию, оптимальный шаг — 50 см.

Чтобы не слышать звук текущей воды по трубам, на пластиковых клипсах нужно установить специальные резиновые прокладки.

Крепление канализационных труб

При монтаже канализационной системы нужно учитывать несколько особенностей:

1. Оптимальный шаг расположения хомутов для труб диаметром до 50 мм — 40 см. Для трубок диаметром до 100 мм — шаг увеличить вдвое.
2. Для надежности закрепления канализационного слива, на каждом из его поворотов устанавливается дополнительный зажим.
3. Расстояние между клипсой и стеной — 5 см.

Закреплять канализационные трубки диаметром свыше 100 мм с помощью пластиковых зажимов нельзя. Для этого нужно использовать металлические хомуты.

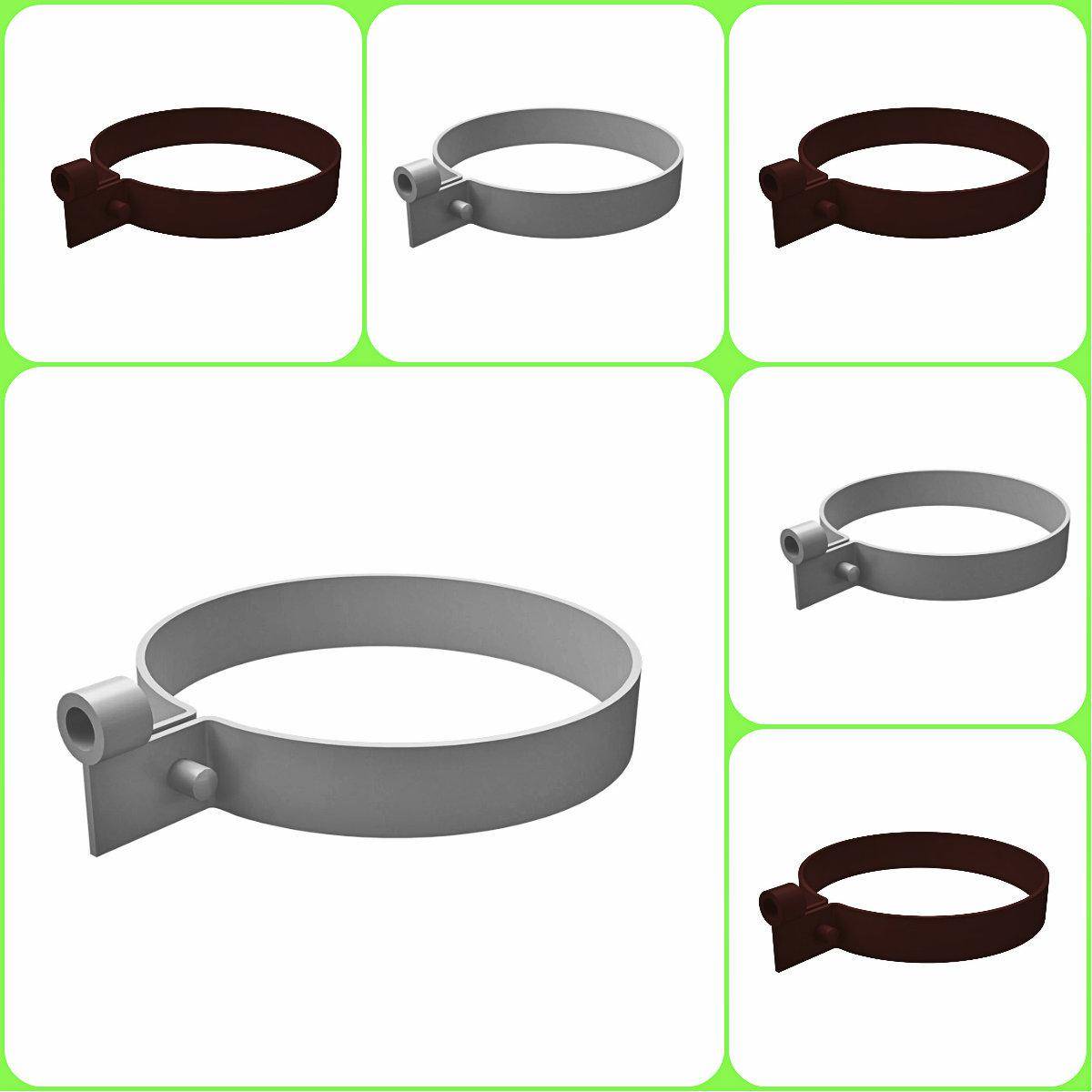

Крепежные хомуты и материалы их изготовления

Хомутом называют изогнутый по круглому профилю трубы элемент, в котором предусмотрены детали фиксации его на трубной оболочке или поверхности несущих конструкций.

Понятно, что крепежный хомут должен обеспечить надежную фиксацию трубопровода в любом положении. Иногда требуется менее жесткий крепеж, если трубопроводная линия имеет высокий температурный коэффициент линейного расширения (удлинения).

Сталь ввиду своей низкой стоимости чаще других материалов используют для изготовления металлического крепежа. Благодаря ее физической прочности, жесткости, гибкости она способна выдерживать высокие нагрузки длительный период. Во избежание коррозии обычно используют разновидности стали с цинковым, хромированным покрытием.

Помимо стали, хомуты нередко производят из коррозионно стойких материалов: нержавейки, меди, латуни, бронзы, мягкого дюралюминия.

Рис. 2 Скобы по ГОСТ 24193-80

Другие виды металлических хомутов

Помимо червячных, в быту и в промышленности широко используются другие виды металлических хомутов, в частности:

1. Силовые, оснащенные шарнирным болтом. Область их применения – работа с особо жесткими, толстостенными армированными шлангами высокого давления (рис. а).
2. Электротехнические скобы, представляющие собой металлическую ленту с резиновой накладкой, концы которой соединяются болтом. Используются при монтаже электрических кабелей и водопроводных труб малого сечения (рис. б).
3. Пружинные, незаменимые в случаях, когда соединенные ими трубы будут подвергаться резким и значительным перепадам температуры. Широко применяются в автомобилестроении (рис. в).
4. Защелкивающиеся, что выручат в случае, когда работы приходится проводить в крайне ограниченном пространстве (рис. г).
5. Хомуты-муфты для соединения труб различного диаметра (рис. д).
6. С пружинной вставкой, способные обеспечить постоянную силу давления на трубу при изменении ее диаметра (рис. е).

Нейлоновые изделия

Сравнительно недавнее производство. Используются там, где в прочности крепления не предъявляется высоких требований. В числе их достоинств – устойчивость к УФ-лучам, способность противостоять резким перепадам температур, простота эксплуатации, дешевизна.

Существуют нейлоновые хомуты, являющиеся аналогом червячных металлических, что представляют собой узкую ленту с пластиковыми зубьями. Другая разновидность – это стяжки, имеющие металлическое крепление на конце.

Основная область применения крепежа этого вида – работа с электрическими кабелями. Нейлоновые крепления выпускаются в широком цветовом диапазоне, поэтому одновременно с монтажом выполняется и маркировка кабелей, что впоследствии облегчает работу с ними. Кроме того, они помогут при креплении мелких автомобильных деталей, особенно в экстремальных условиях, пригодятся садоводам, огородникам, любителям велосипедных прогулок – всем, кому необходимо быстро и прочно что-либо скрепить, соединить, закрыть, починить.
