Громоотвод своими руками: материалы, расчет и монтаж

Установка конструкции

После того, как сделан расчет и подготовлены материалы, выбрано место установки, можно переходить к монтажу. В первую очередь выполняют земляные работы, устанавливают заземление.

Громоотводы для дачи или частного дома предусматривают установку линейного либо замкнутого заземлителя. В первом случае копается траншея, в которой электроды заземления выстроены в линию и скреплены между собой сваркой. Второй тип заземления подразумевает погружение в грунт треугольной конструкции из трех электродов заземления, соединенных между собой металлической полосой.

Глубина приямка, прямого или треугольного, должна составлять 0,5-1 метр – стержни забиваются в грунт. К месту крепления токоотвода роется глубокая траншея для соединительного отвода для заземляющего контура.

Для того чтобы электрический разряд легко уходил в землю, нужен грунт с хорошими электропроводящими свойствами. Если почва песчаная, то для улучшения электропроводности ее поливают электролитом – солевым раствором.

Пропускать электрический ток может только увлажненный грунт. Можно предусмотреть отвод кровельного водостока на соответствующий участок либо закопать контур заземления на такой глубине, где грунт всегда остается влажным.

Линейный контур заземления

Чтобы заземлитель, который вы сделали, на протяжении многих лет соответствовал требованиям, предъявляемым к защитной системе, для изготовления его элементов используется металл с большим запасом по площади сечения. Это связано с тем, что толщина стальных элементов со временем снижается из-за ускоренной коррозии в токопроводящем грунте. Для изготовления конструкции обычно применяется стальной профиль – труба, полоса, уголок.

На следующем этапе работ устанавливается опора для молниеотвода в заранее выбранном месте. Опору прочно закрепляют, чтобы она могла противостоять резким порывам ветра, ударам молнии. На опору крепят стержневой молниеприемник с подходящей площадью сечения. При отсутствии металлопроката требуемой длины, данный элемент сваривают из нескольких отрезков.

В качестве опоры удобно использовать высокое дерево, растущее недалеко от дома. Молниеотвод крепится к дереву при помощи синтетического фала с таким расчетом, чтобы в защитный конус дом попал целиком. Если подходящего дерева нет, громоотвод соединяют с телевизионной антенной на крыше, поскольку ее мачта выполняется из неокрашенного металла. Если антенна закреплена на деревянном шесте, вдоль него прикрепляют проволоку подходящего сечения.

Варианты защиты небольшого дома

Токопровод в виде катаной проволоки или металлической полосы прочно подсоединяется к молниеприемику, закрепленному на опоре. Проверьте, как проложен токоприемник, нижнюю часть которого приваривают к отводу контура заземления. Правильно смонтированный токоприемник нигде не касается металлических элементов дома. В противном случае электрический разряд молнии пойдет не в заземляющий контур, а в металлическую конструкцию, которая контактирует с токоприемником.

Монтаж токоотвода подразумевает приваривание металлической проволоки или полосы к горизонтальной части контура заземления по всей ее длине. Заземлитель забивается в землю на дно траншей, затем траншеи и приямки засыпают вынутым грунтом.

Уход за конструкцией

Смонтированную из металла молниезащиту следует регулярно осматривать для выявления очагов коррозии. Каждую весну, до начала сезона гроз, проверяют контакты защитной системы. При необходимости их зачищают, поскольку из-за плохого контакта может возникнуть размыкание системы, возгорание при попадании грозового разряда.

Коррозия металла контура

Не реже, чем раз в три года, проверяют степень коррозии заземляющего контура, для чего его откапывают и осматривают. Сильно поврежденные коррозией элементы требуется заменить на новые. В противном случае громоотвод в какой-то момент не сможет справиться со своими функциями.

Грамотный расчет и правильный монтаж громоотвода обезопасит ваш дом. Все работы можно выполнить своими силами.

https://youtube.com/watch?v=6MIOsXp7Tso

Громоотвод своими руками

Сделать громоотвод-молниеотвод своими руками не составит особого труда. Для этого не нужно каких-либо особенных навыков. Достаточно просто уметь пользоваться бытовой сваркой, или уметь прочно прикручивать болты и не бояться высоты. Необходимо:

сделать схему громоотвода;
запастись материалами: проволокой, стержнями, инструментами и сварочным аппаратом, а также краской для прокрашивания соединений. Более надежно делать громоотвод с помощью сварки, но можно использовать болты и гайки;
выбрать погожий день, работать на крыше даже дачного дома необходимо в сухую и погожую, безветренную погоду;
продумать модель громоотвода, а лучше его нарисовать;
решить какую часть работы можно сделать на земле, а что нужно будет делать на крыше;
и приступить к работе.

Примечание: детали можно не спаивать, а просто скрутить очень плотно с помощью болтов и гаек. Тут главное, чтобы при прохождении электрического разряда не получилось замыкание, которое способно вызвать пожар.

Наша цель уберечь дом от пожара, а не вызвать его. Все спаянные или скрученные места желательно покрасить, чтобы уберечь от коррозии

И самое важное, если Вы в своих силах не уверены – лучше пусть эту работу сделают профессионалы

Установка громоотвода

Установка молниеприемника самая сложная часть задания. Выбрав наивысшую точку здания на ней необходимо установить металлический штырь, который в свою очередь прикреплен к деревянному основанию.

В качестве самой высокой точки могут подойти:

дымоход, они, как правило, располагаются достаточно высоко;
конек дома, часто это выглядит как флюгер – будет полезно и красиво;
выступ на крыше – это практически всегда декоративные элементы;
антенна, которая сама по себе может служить молниеприемником, если изготовлена из алюминия или другого металла и не крашена.

В качестве громоотвода иногда используют металлическую крышу, устроенную как единое целое с достаточной толщиной железа и снабженную соответствующей защитой или часть крыши с такими же характеристиками, а также водостоки при условии изготовления их из металла нужного диаметра, или же металлические ограждения на крыше.

Заземление

Заземление – это устройство, которое отводит заряд, нередко очень высоких значений в землю, фактически устраняет его разрушительную силу.

Учитывая специфику устраиваемого компонента, необходимо, чтобы оно располагалось на расстоянии не ближе 1 метра от стены здания и как минимум на 5 м от крыльца и дорожек, это если в ваши планы устраивать несчастные случаи никак не входит.

Дерево в качестве громоотвода

Одним из вариантов устройства громоотвода с минимальными затратами можно считать молниеотвод устроенный на дереве возле дома.

Для этого нужно всего несколько вещей:

это возможно только тогда, если рядом с домом растет большое, а точнее высокое дерево, которое может служить молниеотводом;
громоотвод, после устройства должен быть выше самой высокой точки дома, чтобы он смог выполнят свое предназначение;
расположение дерева таково, что дом попадает в «зону конуса» (о нем писалось раньше), это значит, дерево растет достаточно близко от стен дома;
штырь и проволоку необходимо крепить к стволу с помощью пластиковых хомутов, чтобы не повредить кору и древесину растения. Мы же не хотим, чтобы дерево засохло;
помним, что заземление располагается вдали от дорожек и стен дома. Это правило должно быть соблюдено неукоснительно.

Виды молниеотводов для защиты частного дома

Метод Бенджамина Франклина дошел до наших дней, и функция металлического штыря в качестве принимающего устройства чаще всего применяется для защиты сооружений небольшого размера. Традиционный штыревой громоотвод используется при установке системы, основанной на комплексе приемников, и более известной под названием «клетка Фарадея».

По типу молниезащита может быть:

штыревой
тросовой
сеточной

Для оборудования деревянных и шиферных крыш часто применяют металлический трос, натянутый по коньку кровли. При монтаже конструкции обычно используют деревянные опоры
, а в случае применения металлических изделий тщательно изолируют концы троса. Для защиты черепичных крыш оптимально подходит металлическая сетка, закрепленная на кровле и оснащенная необходимым количеством токоотводов.

Рассмотренные выше методы относятся к пассивной форме молниезащиты. Более функциональным является использование активного токоприемника
. Устройство производит высоковольтные импульсы, намного увеличивающие шанс попадания разряда именно в токоприемник. Автономная система автоматически подзаряжается от приближающегося грозового поля и по эффективности может заменить несколько пассивных молниеотводов.

Кроме наружных средств борьбы с молниями, существуют системы безопасности для внутренних помещений здания. Специальная электроника защищает электрические и информационные сети от перенапряжения в момент электрических импульсов.

Заземление для молниеотвода

Что же такое правильное заземление и как его организовать? Лучше всего для этого использовать металлический предмет с максимально большой площадью, который необходимо закопать на максимально доступную глубину. В качестве заземления подойдет толстостенная труба или несколько уголков, скрепленных вместе в виде перевернутой буквы «Ш» и забитых в землю. Но следует помнить, что глубина, на которую закапывают или забивают в землю металлические предметы, должна быть не меньше двух метров. Прекрасным вариантом заземления может стать широкая арматурная сетка из проволоки, спинка металлической кровати, железная бочка или просто лист железа. Кстати, при закапывании бочки, можно совместить устройства септика из нее и заземления.

В жаркие и засушливые месяцы стоит дополнительно увлажнять участок с заземлением, так как сухая почва значительно уменьшает электропроводимость тока. Этот вопрос можно решить довольно просто. Достаточно подвести к этому месту слив воды с умывальника, расположенного на улице либо сток с крыши. А можно просто выливать время от времени на этот участок пару ведер воды. При помощи обычной соли или селитры также можно повысить электропроводность. Для этого каждые несколько лет в районе заземления проделывают углубления путем забивания толстого колышка или просверливания шурфика. В эти углубления засыпают соль или селитру. И не беспокойтесь о растениях, которые находятся вблизи, так как соль не попадает на поверхность грунта, а рассасывается вместе с грунтовыми водами на приличной глубине.

К молниеотводу от заземления необходимо провести провод, используя при этом самый короткий путь. Нужно взять достаточно надежный кабель или прочную проволоку максимального сечения. Отличным выходом станет алюминиевый витой провод, используемый на столбах. Провод необходимо изолировать при помощи гофрированного канала или трубки, а в качестве крепления использовать скобы из пластика или жести

Ведя кабель к молниеотводу, обратите особое внимание на то, чтобы он не соприкасался с любыми частями дома или другими постройками

Громоотвод своими руками

Выбираем место установки

Прежде чем непосредственно подступиться к вопросу – как сделать громоотвод на даче, следует выбрать место для его установки. Одним из вариантов может быть кровля строения. Это просто и не требует высокой опоры, достаточно 3-4 метров. Если на участке есть возвышения, превосходящие высоту крыши (высокое дерево, мачта телевизионной антенны, флюгер, труба дымохода), то разумным и удобным будет разместить молниеприемник именно там, позаботившись о его надежной фиксации

Важно учесть, чтобы дом при этом целиком попадал в защищаемый конус

Но если по каким-то соображениям названные варианты вам не подходят, то всегда есть возможность установить молниеотвод на мачте в некотором отдалении от жилья. Хотя этот метод более трудоемкий, т.к. необходима высокая крепкая мачта, и имеет нюансы:

чем дальше от строения, тем выше нужна мачта;
громоотвод не должен создавать опасность соседям.

Выбор оборудования

Поскольку настоящая статья посвящена тому, как сделать громоотвод в частном доме, то более подробно будет рассмотрен самый универсальный и бюджетный вариант – обустройство стержневого громоотвода на даче. Это в полной мере соответствует требованиям отечественных норм в сфере электробезопасности, в частности пособию к РД 34.21.122-87 «Инструкции по устройству молниезащиты зданий и сооружений», где говорится о том, что:

Все, что может понадобиться для изготовления громоотвода, можно приобрести в обычном магазине строительных товаров. Чтобы соорудить типовой стержневой громоотвод, будут нужны:

для молниеприемника: стержень из металла – стальной, медный или алюминиевый с сечением соответственно – 50, 70 или 35 квадратных миллиметров.
для токоотвода: предпочтительнее медный кабель, не менее 16 квадратных миллиметров в поперечнике;
для мачты: труба из асбоцемента (на 2-4 метра выше дома);
для заземления штыри из меди;
крепежные элементы.

Оборудование для молниеотвода

Имея все необходимое под рукой, можно приступать к монтажу громоотвода.

Подготовка к монтажу

Выполняя громоотвод своими руками на даче, владелец дачного участка должен понимать, что вопрос надежности и безопасности конструкции полностью ложится на его плечи. А потому, уже на этапе монтажа, он должен позаботиться о безопасности. Что нужно сделать:

тщательно продумать и подготовить крепления деталей громоотвода. При отсутствии надежной фиксации, все высотные элементы могут быть снесены ветром, а значит может пострадать само строение, припаркованные вблизи авто или иметь место травмы жильцов;
дымовые каналы, выведенные выше кровли, также нуждаются в установке молниеприемников. Дымоход из керамотрубы или кирпича в процессе эксплуатации неминуемо теряет изоляционные свойства, а значит, может легко перенести заряд молнии в жилье. Нержавеющие и подобные дымоходы нуждаются в заземлении;
антенны (в том числе спутниковые) необходимо подключать к заземлению, ведь они связаны с электросетью и очень хорошо притягивают молнии.

Инструкция по изготовлению

Монтаж громоотвода

Монтаж громоотвода начинается с выкапывания ямы либо траншеи глубиной от 1-1,5 метров и длинной 3 для прокладки заземлителя. Заземлитель не должен проходить рядом с самим домом (крыльцом, стенами), а также садовыми дорожками.

Если в процессе копания в яме обнаружатся грунтовые воды, то это только плюс: влажная почва – отличный проводник, грозовой разряд будет равномерно стекать в грунт.

Далее, молниеприемник закрепляется на вершине опоры или крыши металлическими хомутами. Следующим шагом будет присоединение к уже имеющейся конструкции кабеля токоотвода, который будет проходить в трубе из асбестоцемента.

Внимание!!! Это очень важно: изолировать токоотвод от металлических элементов дачного дома. Разряд ни в коем случае не должен пойти в смежные металлические не заземленные конструкции!

Нижний конец кабеля защемляют контактами или приваривают к заземляющему электроду

Затем заземляющий контур заглубляют (вбивают) в почву и, хорошо трамбуя, засыпают землей

Нижний конец кабеля защемляют контактами или приваривают к заземляющему электроду. Затем заземляющий контур заглубляют (вбивают) в почву и, хорошо трамбуя, засыпают землей.

Важно! Молниеприемник не должен иметь декоративного покрытия (окрашивание), ведь оно способно значительно ухудшить его проводящую функцию!

Устройство

Если вы серьезно опасаетесь попадания молнии в свой дом и, дабы обезопасить себя от этого, решили устроить молниеотвод, то в этом случае во время работ вам потребуется создать следующие элементы этого сооружения:

молниеприемник;
токоотвод;
заземлитель.

Молниеприемник

Это приспособление, которое своим видом напоминает металлический стержень. После установки оно будет возвышаться над кровлей строения. Именно на него будут приходиться удары молний. Таким образом, обеспечивается надежная защита строения. Кроме этого, такое приспособление в состоянии выдержать серьезные нагрузки напряжения, возникающие при попадании молнии. При создании этого элемента можно использовать различные материалы.

Лучший выбор — полосовая или круглая сталь, у которой площадь сечения составляет не менее 60 кв. м. К этому элементу предъявляются определенные требования в плане длины. Этот параметр у него должен составлять не менее 20 см. Размещаться приспособление должно строго в вертикальном положении. Самое высокое здание на участке — идеальное место для его закрепления.

Токоотвод

Токоотвод имеет вид толстой проволоки, у которой диаметр равен 6 миллиметров. Для его создания лучший выбор — оцинкованная сталь. Касаемо места его расположения, лучше выбирать участки, в которые попадание молнии наиболее вероятно. Например, хорошим местом для его размещения может стать край фронтона. Также его можно расположить на коньке. Закрепление этого элемента громоотвода производится вплотную к частному дому, но с небольшим отступом 20 см.

Если на доме устроена кровля из материалов, которые легко воспламеняются, то в этом случае тем более необходим зазор. Для закрепления токоотвода необходимо использовать специальный крепеж: гвозди и скобы. Для большей надежности крепления этого элемента можно использовать хомуты.

Заземлитель

Он необходим, чтобы отвести удар тока от молнии в землю. Выбирая материал для создания этого элемента громоотвода, необходимо использовать такой, который хорошо проводит электрический заряд. Также необходимо, чтобы материал обладал минимальным сопротивлением. Если говорить о его расположении, то размещают этот элемент громоотвода недалеко от крыльца частного дома, не менее 5 м. Не рекомендуется устанавливать заземлитель в непосредственной близости от дорожек, а также в местах, где могут находиться люди. После его размещения, дабы убедиться, что он не нанесет вреда, можно создать вокруг него ограждение.

При устройстве забора от заземлителя необходимо сделать отступ 4 метра, а сам забор устраивать по радиусу. Если на улице стоит хорошая погода, то он не принесет никакого вреда. Но если пасмурно, а тем более началась гроза, то стоять в непосредственной близости от него может быть опасно для здоровья. Установка заземлителя производится в грунт. Решение относительно величины заглубления этого элемента принимает сам владелец дома

При этом во внимание должны приниматься следующие моменты:

тип почвы;
наличие грунтовых вод.

Например, если на участке преобладает сухая почва, а уровень грунтовых вод низкий, устраивают заземлитель, состоящий из двух стержней. Длина каждого из них не должна превышать 3 метров. Составляющие этого элемента необходимо закрепить на перемычке, у которой площадь сечения должна быть 100 кв. м.

Когда это сделано, выполняется закрепление заземлителя на токоотводе при помощи сварки. После этого он погружается в грунт на глубину 0,5 метра. В том случае, если на участке грунт торфяной и обладает высокой влажностью, а близко к поверхности расположены грунтовые воды, то возможность заземления на полметра отсутствует. Поэтому в таком случае необходимо использовать металлические уголки, которые будут выступать в качестве заземлителя. Их погружают на глубину 80 см.

Обслуживание молниезащитной системы

Молниезащитная система нуждается в регулярном профилактическом осмотре
, который проводят не реже 1 раза в год. При обследовании выявляются детали, подлежащие замене, и места, которые требуется очистить от ржавчины и покрыть слоем краски. Ослабевшие точки соединений подтягивают, а окислившиеся контакты тщательно зачищают.

Уменьшение диаметра токоприемников в результате длительной эксплуатации приводит к снижению технических характеристик устройств. Своевременная замена металлических штырей обеспечивает полную эффективность молниезащиты. Не реже 1 раза в 5 лет производят вскрытие заземления для проверки на наличие коррозии
.

При уменьшении сечения металла более чем на 30% производят установку новой конструкции.

Все металлические предметы, расположенные на поверхности кровли должны соединяться с молниезащитной системой.
Токоприемники, подверженные действию коррозии, следует покрыть несколькими слоями краски или изготовить кожухи для защиты от влажности и атмосферных осадков.
При наличии в непосредственной близости от строения дерева, высота которого намного превышает вертикальный размер дома, молниеприемник можно укрепить на стволе, подняв над кроной на 0,5 м.
Металлические виды кровли позволяют производить прямое заземление крыши.

Что такое молниеотвод, историю его изобретения и как подобная молниезащита используется в современном мире смотрите в следующем ролике.

В большинстве случаев молния действует предсказуемо, несмотря даже на полную непредсказуемость этого природного явления – она не выбирает цель, а бьет непосредственно в самый высокий предмет. В общем, если ваш дом является самым высоким строением в радиусе 200-300м, то молниеотвод окажется не лишним дополнением к вашему дому. Именно он убережет вас от неприятных, а иногда очень опасных исходов, связанных с прямым попаданием молнии в дом. О нем и пойдет речь в этой статье, в которой вместе с сайтом сайт мы ответим на следующие вопросы: какие бывают молниеотводы, как они устроены и как изготавливаются своими руками?

Молниеотвод фото

Варианты построения защиты от удара молнии

Установка мачты с молниеотводом позволяет защищать большую часть придомовой территории. Для загородных дачных участков схема защиты от удара молнии не решает всех проблем. Особенно если учесть, что расстояние между постройками может составлять 40-50 м, высота защитной мачты в этом случае должна достигать нереальных 40-60 м. Поэтому все загородные постройки в обязательном порядке приходится оборудовать своими молниеотводами и системами защиты от ударов молнии.

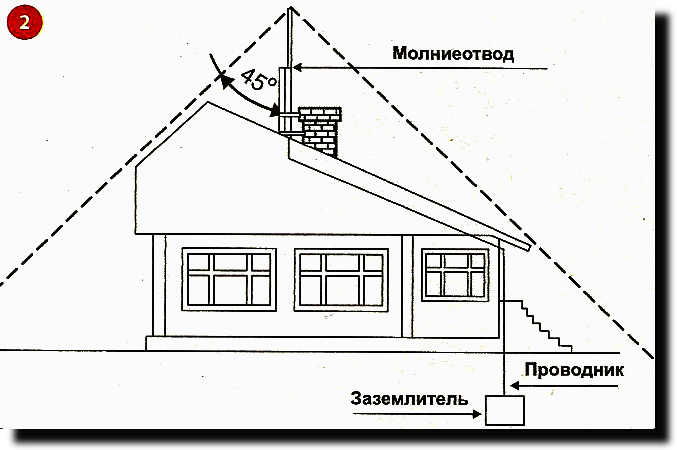

Простейшая схема молниеотвода приведена на следующем рисунке.

Штырь или оголовок молниеотвода устанавливают на кирпичную трубу. Общая высота молниеотвода в верхней точке должна равняться величине диагонали коробки дома, умноженной на коэффициент 1,2.

Важно! Контур заземления молниеотвода должен находиться на расстоянии не менее 4-5 м от пешеходных дорожек или входа в дом. Заземляющую шину пропускают по ветровой планке и «слепому» ребру здания. Если есть возможность, то шину лучше всего пустить в навесном варианте без крепления к коробке дома

Если есть возможность, то шину лучше всего пустить в навесном варианте без крепления к коробке дома

Заземляющую шину пропускают по ветровой планке и «слепому» ребру здания. Если есть возможность, то шину лучше всего пустить в навесном варианте без крепления к коробке дома.

Для построек удлиненной формы приходится использовать защиту от удара молнией из нескольких штырей или устанавливать проволочный вариант молниеотвода, как на фото.

В этом случае молниеотводы устанавливаются только на фронтонах, а между ними натягивается толстая стальная проволока или трос, диаметром не менее 8 мм. Чтобы ветер не раскачивал систему молниеотвода, провод натягивают с помощью двух боковых подвесов из керамических изоляторов и пластиковых шнуров. Использование изоляторов обеспечивает правильную работу молниеотвода, без них электрический заряд от удара молнии способен стекать на землю по намокшему от дождя капроновому канату.

Третий вариант молниеотвода применяется для защиты кровельного покрытия крыши от прямого попадания молнии. Зачастую длина скатов крыши может превышать высоту дома в два и более раз, поэтому часть кровельного покрытия оказывается за пределами защищаемого круга. Если устанавливать дополнительные штыри по карнизу и на свесах, то это решит проблему, но серьезно повлияет на внешний вид здания, поэтому вместо штыревого молниеотвода устанавливают сетчатый.

Схема мало чем отличается от предыдущего варианта, в дополнение к тросу и стальным стержням на скатах закрепляют с шагом 4-6 м несколько горизонтальных и вертикальных ниток толстой многожильной проволоки. Если кровля изготовлена из металла, сетку молниеотвода нужно обязательно изолировать от металлической поверхности с помощью резиновых прокладок.

При ударе молнии диаметр пятна теплового поражения достигает 15-20 см, поэтому прямое попадание лидера, например, в металлочерепицу приведет к воспламенению обрешетки и гидроизоляции крыши.

Как соорудить громоотвод своими руками — подготовка и монтаж
