Определение и назначение геркона
Герконы широко применяются в различных областях, включая электронику, автомобильную и промышленную отрасли. Они часто используются в системах безопасности, умных домах и системах контроля доступа.
Назначение геркона заключается в том, чтобы детектировать изменение магнитного поля и передавать соответствующий сигнал для выполнения определенной функции. Например, в системе безопасности геркон может быть использован для определения, была ли дверь или окно открыты или закрыты. В случае открытия, геркон передаст сигнал, который может активировать сигнализацию или уведомить владельца о нарушении безопасности.
Герконы различаются по типу контактов (нормально открытые или нормально закрытые), чувствительности и другим характеристикам, и выбираются в зависимости от конкретной потребности и требований системы.
- Преимущества использования геркона включают:
- Высокая чувствительность к изменению магнитного поля;
- Надежная и долговечная работа;
- Простая установка и подключение;
- Широкий спектр применения в различных отраслях.
Геркон — это важное устройство, которое играет ключевую роль в различных системах и помогает обеспечить безопасность и контроль внешних воздействий на электронные и механические устройства
Назначение и область применения
Используют герконовые выключатели и по сей день в:
- клавиатуры и синтезаторы;
- оборудование для безопасности и автоматики;
- оборудование для подводного плавания;
- оборудование для тестирования и снятия замеров;
- аппаратура в медучреждениях и коммуникационные аппараты.
К примеру, в системах охраны геркон используют как реле. Также устройства используются и в охранном датчике. Из себя это представляет: геркон плюс магнит. Если рассматривать герконовое реле, то оно представляет собой: геркон и обмотка из проволоки. Плюсами такого реле, являются:
- маленький размер и простота конструкции;
- не поддается влиянию влаги и обгоранию контактов;
- нет подвижных элементов.
Применять такие детали можно много в чем и где
Но одним существенным недостатком является низкая ударостойкость, а это уж немаловажно для различного рода систем, датчиков и т.д
Достоинства герконовых переключателей
- В отличие от обычных реле с электромагнитными катушками и сердечником в герконовых нет механических элементов, привода рычага для перемещения контактов и стального сердечника в катушке. За счет этого конструкция получается меньших габаритов.
- Многие показатели герконовых реле в сотни раз выше, чем обычных реле, сопротивление изоляции, пробивное напряжение, соответственно электрическая прочность.
- Очевидно, что обычные реле не могут сравниться с герконами по быстродействию. Частота коммутации контактов на герконах 1000Гц;
- Ресурс работы герконов исчисляется в миллиардах циклах переключений;
История изобретения
Советский ученый Петербургского университета В. И. Коваленко, проводя эксперименты с магнитным полем в 1922 году, создал магнитоуправляемые контакты. Это изобретение было зарегистрировано в Советском Союзе и получило патент под номером 466.
Его изобретение представляло собой сердечник из магнитомягкого материала, к которому через изоляторы крепились контакты, сделанные из ферромагнетика, обладающего высокой магнитной проницаемостью. После подачи тока в катушке возникало магнитное поле, намагничивающее контакты и приводя к их замыканию. Если же подача тока прекращалась, поле исчезало, а контакты размагничивались и размыкались.
На то время изобретение не получило практического применения из-за неудобности его использования и низкой надёжности. В 1936 году конструкция геркона была доработана инженерами американской компании Bell Telephone Laboratories. Ими было предложено рабочие контакты устройства поместить в герметично замкнутую колбу. Занимался этой разработкой Уолтер Эллвуд, который в итоге и создал модель устройства. Но из-за сложностей в изготовлении прибор опять же не получил широкого применения.
Использовать прибор начали лишь только в 1941 году, когда американская компания Western Electric известная своими техническими инновациями вместо шумных электромеханических реле в своей телефонной станции не стала использовать геркон.
В середине 60-х годов XX века в СССР массово проводилась телефонизация страны. На основании выводов Министерства связи СССР было решено, что в качестве коммутирующих элементов будет использоваться геркон. Так, на заводе «Красная заря», расположенном в Ленинграде, началось серийное производство устройств. Через шесть лет магнитоуправляемые герконы стали изготавливать и в Рязани, на металлокерамическом заводе.
В начале 1990 года объём производства в СССР достиг 230 млн штук в год, что соответствовало примерно четверти мирового рынка. Сегодня ОАО «Рязанский завод металлокерамических приборов» остался единственным заводом, выпускающим такую продукцию на территории бывшего Советского Союза. В настоящее время ведутся разработки, направленные на снижение размеров, повышение быстродействия, чувствительности и стабильности герконов.
Принцип действия геркон ового реле
В работе нормально замкнутого геркон а используется принцип взаимодействия сил, возникающих между магнитными телами. В электромагнитном поле появляются и передаются импульсы, начинают двигаться электроны, вызывающие перемещение и деформацию токопроводящих контактов.
Изменение положения и состояния магнитного концевика в конкретном устройстве или в цепи, приводит к размыканию контактов. Дальнейшей изменение их положения происходит под действием других подвижных элементов — кнопок, концевых пружин, дисков и т.д. Таким образом, происходит поочередное включение и выключение контактов.
Данный принцип работы стал основой функционирования промежуточного геркон ового реле, действующего на замыкание. Его конструкция состоит из двух сердечников и герметичного прочного стеклянного баллона, наполненного газом или газовой смесью. Сам баллон находится под постоянным действием электрического тока. Газы препятствуют окислению металлических сердечников.
При подключении к такому геркон у постоянного тока, происходит образование мощного вокруг сердечников. Наличие специальных зазоров значительно облегчает прохождение этого поля между частями реле. Далее наступает возникновение автономного магнитного потока, движущегося в заданном направлении. Соединение сердечников значительно ускоряется за счет их покрытия драгоценными металлами с более низким сопротивлением, чем у обычного материала.
Постоянный магнитный поток обеспечивается особенностями конструкции геркон ового реле. Однородность и целостность деталей создается за счет литья и штамповки, а для соединения их между собой используются сварочные процессы. Поэтому катушка реле намагничивается в минимальной степени. По такой схеме работает геркон овое реле, принцип действия которого достаточно простой. В случае прекращения подачи постоянного тока, произойдет размыкание контактов, а магнитный поток исчезнет.
Принцип работы этого коммуникационного устройства, название которого расшифровывается как «герметичный контакт», можно объяснить следующим образом. Геркон – миниатюрная цилиндрическая стеклянная колбочка, в противоположные концы которой впаяны два контакта, обладающие ферромагнитными свойствами: подвижный и неподвижный. Колба либо вакуумирована, либо наполнена инертным газом, дабы продлить срок их службы.
Если поднести к ней магнит, то подвижный контакт соприкоснется с неподвижным и цепь замкнется. При этом вы услышите характерный щелчок. Если магнит убрать — контактны вновь разомкнутся. Вместо постоянного магнита можно использовать и соленоид. Так работает нормально разомкнутый или замыкающий геркон — одна из самых популярных его разновидностей.
Недостатки
Как и все устройства, герконы обладают и недостатками:
- Низкая чувствительность магнитов.
- Высокая восприимчивость к внешним магнитным потокам. Как следствие, может потребоваться использование дополнительных экранов.
- Иногда контакты после снятия магнитного поля могут остаться в замкнутом положении, из которого их не вывести.
- Капсула выполнена из тонкого стекла и легко разрушается при падениях и ударах.
- При подаче напряжения с низкой частотой контакты самопроизвольно размыкают и замыкают цепь.
- При подаче больших токов контакты сердечников могут самопроизвольно размыкаться.
По этим причинам при использовании реле необходимо соблюдать ряд ограничительных мер, указанных в сопроводительной документации.

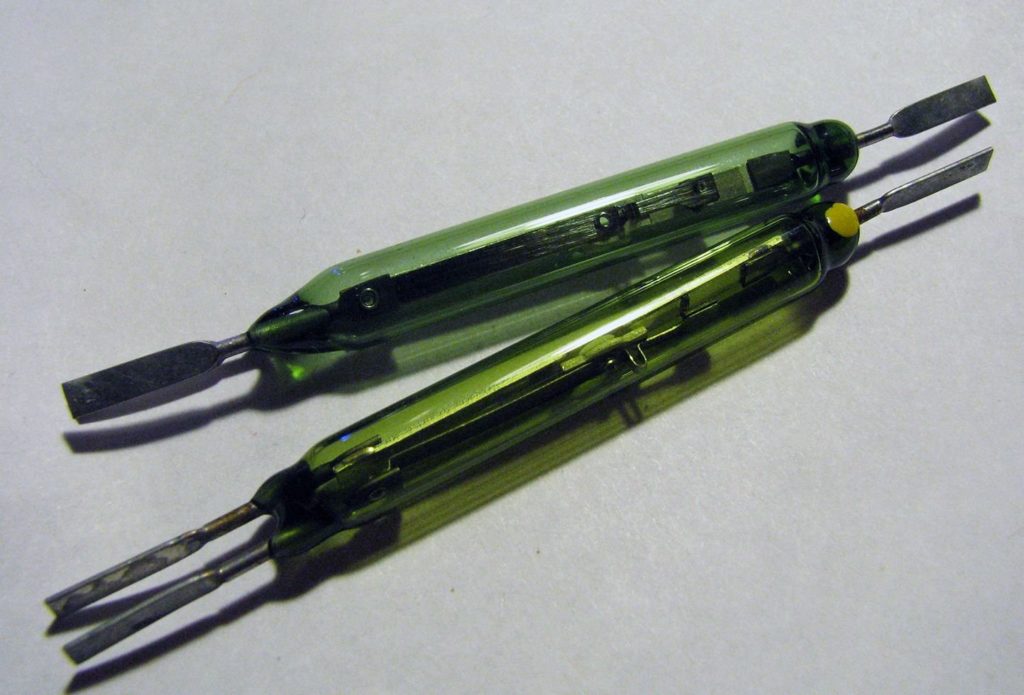

Геркон (сокращение от слов «герметичный контакт») – это механический датчик, замыкающий свои контакты при воздействии магнитного поля. Корпусом геркона служит герметичная стеклянная колба, внутри которой параллельно друг другу располагаются две металлические пластины. С электрической точки зрения стандартный геркон эквивалентен одиночной замыкающей кнопке без фиксации положения.
Достоинства герконов (англ. «Reed Switches»):
Малая мощность, требуемая для управления (50…200 мВт);
Низкое сопротивление между замкнутыми контактами (0.05…0.2 Ом);
Высокое сопротивление между разомкнутыми контактами (10’”… 10’^ Ом);
Полная гальваническая развязка за счёт стеклянного корпуса;
Достаточное для практики быстродействие (0.5… 1.5 мс);
Длительный срок службы (10^.. 10^ переключений);
Механическая устойчивость, широкий диапазон температур (-60…+150’С), возможность эксплуатации в запылённых и агрессивных средах.
В зависимости от принципа действия герконы подразделяются на замыкающие и переключающие. В зависимости от коммутируемого напряжения различают низковольтные (менее 1 кВ) и высоковольтные герконы. В зависимости от длины корпуса – стандартные и миниатюрные (менее 10 мм).
Основные области применения герконов: реле, клавиатуры, промышленные и охранные датчики. Ведущими производителями герконов на мировом рынке являются фирмы: OKI (Япония), Hamlin Electronics (США), Fujitsu (Япония), РЗМКП (Россия) и др.
На Рис. 3.25, а…и показаны схемы подключения герконов к МК.
Рис. 3.25. Схемы подключения герконов к МК (начало):
а)/1/ – это узконаправленный датчик магнитного поля, состоящий из геркона КЭМ-1А (SF1), помещённого в металлический корпус от конденсатора КБГ-М с прорезью;
б) датчик тока на основе геркона КЭМ-2 с намотанным на его баллон проводом (8 витков ПЭВ-2.0). МК фиксирует замыкание/размыкание контактов SF1 при токе срабатывания 2 А и токе отпускания 1.5 А. Положение геркона внутри катущки Ы подбирается экспериментально;
в) цепочка С/, R1 устраняет ложные срабатывания геркона SF1 и «дребезг» его контактов. Для ускорения заряда конденсатора С/ можно временно перевести линию МК в режим выхода с НИЗКИМ уровнем, при этом резистор /?2ограничивает ток через ключевой транзистор МК;
Рис. 3.25. Схемы подключения герконов к МК {окончание):
г) подмагничивающая катушка L2 повышает чувствительность срабатывания датчика тока. Катушки L/, L2 наматываются поверх геркона SFI и содержат соответственно 10 витков провода ПЭВ-0.8 и 200 витков провода ПЭВ-0.06;
д) последовательное включение герконов ^SF/… 5/77 с логической функцией «И»;
е) параллельное включение герконов 5F/… 5/77 с логической функцией «ИЛИ»;
ж) резистор R1 защищает вход МК от мощных электромагнитных наводок на контакты геркона SF1. Конденсатор С/ служит первой ступенью подавления «дребезга» механических контактов. Окончательная фильтрация сигнала осуществляется программно;
з) помехоустойчивый опрос геркона SF1, который может замыкаться с частотой до 100 Гц. Функцию ФНЧ выполняют цепочки RI, С/ и R2, С2\
Управление герконом при помощи катушки с постоянным током
Этот способ получил наибольшее распространение при создании герконовых реле. Конструкция этих реле достаточно проста: внутрь катушки с током просто помещается геркон, и при этом не требуется никаких дополнительных пружинок и рычагов, как у обычного реле. Единственный в этом случае недостаток это небольшое количество контактных групп. Если катушку выполнить достаточно толстым проводом, способным пропустить большой ток, то можно получить герконовое токовое реле. Такие реле широко применялись в мощных источниках постоянного тока в качестве датчика системы защиты от перегрузок. Точная настройка уровня срабатывания такого датчика осуществляется резьбовым механизмом, позволяющем плавно перемещать геркон вдоль оси катушки.
Преимущества и недостатки герконов
Как и любая вещь герконы имеют свои недостатки и преимущества. Сначала поговорим, естественно, о преимуществах. По сравнению с обычными коммутирующими контактами герконы имеют чуть ли не в 100 раз большую надежность по сравнению с обычными открытыми контактами. Эта надежность обусловлена более высоким сопротивлением изоляции (достигает десятков МегаОм), и большей электрической прочностью: пробивное напряжение у некоторых типов герконов достигает нескольких десятков киловольт. Сравнительные характеристики герконов приведены в таблице ниже:
Недостатки герконов
На фоне достоинств недостатки, наверно, не так уж и велики. Во-первых, это небольшая коммутируемая мощность. Кроме того малое количество контактных групп в одном баллоне а для «сухих» герконов дребезг контактов. К недостаткам же можно отнести также хрупкость стеклянного баллона и в некоторых случаях высокую чувствительность к внешним магнитным полям.
Аналоговые/пропорциональные датчики для повышения стабильности и точности
Аналоговые измерительные приложения позволяют конечному пользователю мгновенно получать обратную связь о положении магнита. Аналоговый датчик Холла обладает высокоточным выходным сигналом с высоким разрешением.
Ранее аналоговые датчики Холла измеряли у магнитов плотность потока и в значительной степени зависели от внешней температуры. Так как в последние годы аналоговые технологии эффекта Холла развивались, теперь, вместо традиционной амплитуды поля, микросхема с датчиком Холла теперь измеряет угол поля, делая его намного менее чувствительным к изменениям температуры. Это улучшение позволяет датчику обеспечивать более стабильный аналоговый выходной сигнал в широком диапазоне температур.
Рассмотрим два типа датчиков Холла, которые могут быть выбраны для аналоговых измерительных схем:
Поворотный датчик Холла: преимущества и применение
Этот полупроводниковый датчик изменяет выходное напряжение при изменении магнитного поля. Он сочетает в себе измерительный элемента на основе эффекта Холла и электрическую схему, обеспечивающую аналоговый выходной сигнал, который соответствует изменению вращающегося магнитного поля без использования каких-либо движущихся частей. Этот датчик предлагает два варианта выходного сигнала: аналоговый или широтно-импульсно-модулированный (ШИМ). Устройство программируется таким образом, чтобы инженер мог связать определенное выходное напряжение или ШИМ сигнал с точной степенью поворота. При повороте до 360° доступны несколько точек программирования. Каждая программируемая точка представляет собой напряжение или ШИМ сигнал, который соответствует заданному углу магнитного поля. Это приводит к получению выходного сигнала, пропорционального углу поворота.
В отличие от механического и резистивно-плёночного поворотных устройств поворотный датчик Холла не испытывает механического износа или изменения значений сопротивления. Кроме того, он очень стабилен при нормальных рабочих температурах вплоть до +105°C. Результаты измерения угла поворота в диапазоне 0°–360° точно калибруются в соответствующем диапазоне выходного постоянного напряжения 0,5В–4,5В или коэффициента заполнения ШИМ сигнала 10–90%.
Поворотные датчики Холла становятся очень популярными для замены механических резистивно-пленочных потенциометров. Они используются в автомобильных и внедорожных приложениях, таких как определение положения клапана EGR в двигателях. Эти датчики также могут использоваться для определения положения поворотных ручек в приборах и бытовой технике.
Рисунок 3 – Поворотный датчик Холла, используемый в поворотной ручке стиральной машины
Линейный датчик Холла: преимущества и применение
Линейные датчики Холла похожи на поворотные датчики Холла, за исключением того, что они измеряют не угловое, а линейное движение магнитного поля. Датчик Холла программируется для выдачи заданного напряжения, пропорционального заданному расстоянию. Типы выходного сигнала у него такие же, как и у поворотного датчика Холла. Датчик измеряет линейное перемещение и относительный угол потока магнитного привода на расстоянии до 30 мм на каждую микросхему с датчиком Холла. Это дает в результате выходной сигнал, точно пропорциональный перемещению датчика.
Перед программированием выходных напряжений или значений ШИМ-сигнала, соответствующих относительному значению магнитного поля от магнита на приводе, датчик и привод могут быть помещены на место окончательного монтажа в устройстве, чтобы в процессе программирования учесть все магнитные воздействия от близлежащего окружения. Это позволит инженеру отрегулировать выходной сигнал датчика, поскольку в процессе программирования будут учтены любые шунтирующие, механические воздействия и воздействия посторонних магнитных полей.
Линейные датчики Холла часто используются в качестве датчиков контроля уровня жидкости. В этом применении датчик определяет положение движущегося поплавка с прикрепленным магнитом. Линейные датчики также полезны в более сложных конструкциях, таких как автомобильная коробка передач.
Преимущества
Отсутствует дребезг контактов (относится к герконам, у которых выводы смочены ртутью).
Долговечность
Считается, что если датчик не поддаётся физическим ударам (вследствие падения или при неосторожном обращении), через него не пропускают слишком большой ток, то он может работать бесконечно. Хотя согласно технической документации, число срабатываний всё же ограничено значением в 10 3 —10 8 .
Поскольку контакты геркона расположены в инертном газе или вакууме, то они слабо обгорают, даже когда происходит размыкание или размыкание с возникновением искры.
Данные датчики обладают меньшим размером, чем классические реле, и при этом рассчитаны на точно такой же ток.
При производстве для контактов не применяются драгоценные и тугоплавкие металлы, что позитивно сказывается на стоимости.
Герконы почти не создают шум.
Датчики обладают высоким быстродействием (если сравнивать их с классическими реле).
Недостатки
Как и все устройства, герконы обладают и недостатками:
- Низкая чувствительность магнитов.
- Высокая восприимчивость к внешним магнитным потокам. Как следствие, может потребоваться использование дополнительных экранов.
- Иногда контакты после снятия магнитного поля могут остаться в замкнутом положении, из которого их не вывести.
- Капсула выполнена из тонкого стекла и легко разрушается при падениях и ударах.
- При подаче напряжения с низкой частотой контакты самопроизвольно размыкают и замыкают цепь.
- При подаче больших токов контакты сердечников могут самопроизвольно размыкаться.
По этим причинам при использовании реле необходимо соблюдать ряд ограничительных мер, указанных в сопроводительной документации.
Датчики уровня: типы, характеристики, рекомендации по выбору
Обзор современных протоколов промышленной автоматизации — Modbus, Profinet, EtherCAT и др.
Магнитное поле: источники, свойства, характеристики и применение
Что такое датчик Холла: принцип работы, устройство и способы проверки на работоспособность
Реле времени: типы, применение, принцип работы
Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика

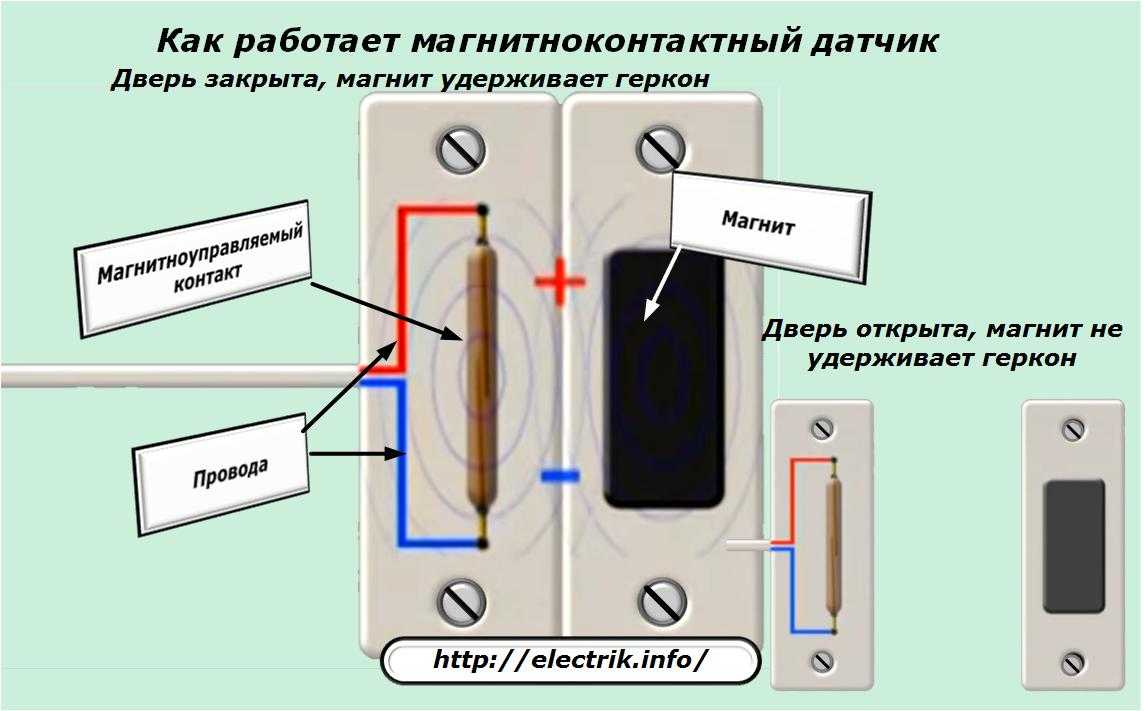

ОБЛАСТЬ ПРИМЕНЕНИЯ ГЕРКОНОВЫХ РЕЛЕ
Наиболее широкое применение герконовые реле получили в системах сигнализации и телеметрии. Они обеспечивают возможность коммутации нескольких независимых цепей с помощью одного устройства, что позволяет включать систему звукового или светового оповещения с одновременной подачей сигнала на пульт охраны.
При кажущейся простоте блокировать такую систему довольно сложно. При этом в ней отсутствуют элементы, которые можно вывести из строя направленным электромагнитным импульсом, в отличии от систем, основанных на полупроводниковых элементах.
Также на основе описываемого вида реле возможно построение простейших логических схем, для этой цели могут применяться герконы с эффектом памяти — их особенностью является сохранение положения контактов даже после снятия управляющего импульса, возврат же в нормальное положение производится подачей сигнала обратной полярности на катушку устройства.
Кроме систем сигнализации отдельная разновидность реле — герсиконы используются для запуска электрических двигателей малой и средней мощности, в настоящее время производятся герсиконы с максимальной коммутируемой мощностью до 45 кВт.
Помимо низковольтной аппаратуры герконы применяются в цепях управления с рабочим напряжением несколько тысяч вольт, а отдельные устройства выдерживают напряжение до 100 кВ.
Отдельная разновидность высоковольтных герконов применяется в устройствах релейной защиты высоковольтных линий. В этом случае в конструкции предусматриваются дугогасительные и демпферные устройства, препятствующие появлению вибрации и дребезга контактной группы.
Таким образом использование герконовых реле открыло новую веху в приборостроении и проектировании релейного оборудования.
2012-2020 г. Все права защищены.
Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов
Электронная библиотека
Электротехника и промышленная электроника / Магнитные элементы электронных устройств / 4.6. Магнитоуправляемые герметизированные контакты (герконы)
Автоматизированные системы управления в производственных условиях могут подвергаться воздействию агрессивной окружающей среды в виде пыли, газа, повышенной влажности и других факторов, вызывающих коррозию и преждевременный износ. В электромагнитных реле наиболее уязвимым звеном являются контакты. Герметизация контактов повышает надежность работы реле в целом.
Герметизированные магнитоуправляемые контакты (герконы)
нашли широкое применение в безъякорных реле в качестве концевых и путевых выключателей, датчиков положений и перемещений, координатных переключателей, в охранной сигнализации.
Простейший магнитоуправляемый контакт (МУК) представляет собой стеклянную трубочку (колбочку) с впаянными в нее пермаллоевыми пластинками – контактами, между которыми оставлен рабочий зазор. Колбочка заполнена азотом или другим инертным газом для предотвращения электрокоррозии. Под воздействием внешнего магнитного поля между пластинками возникает тяговое усилие и они смыкаются. Соприкасающиеся поверхности контактов покрыты серебром, золотом, родием.
Некоторые модификации герконов показаны на рис. 4.8: а
– симметричные;б – несимметричные замыкающие;в – переключающие;д – ртутный;е – ртутный плунжерного типа. Возможны и другие модификации, в частности, поляризованные. Поляризацию осуществляют путем размещения внутри колбочки тонких пластинок постоянных магнитов. В ртутных МУК (рис. 4.8,д ) ртуть, смачивая пластину, поднимается по ней к контактирующим частям, обеспечивая высокую частоту переключения. Частотой переключения до 800 Гц обладают ртутные МУК плунжерного типа. Пермаллоевый плунжер перемещается под действием электромагнитного усилия к левому или правому контакту в цилиндрической направляющей, наполненной ртутью. На рис. 4.8,г – МУК дифференциального типа. Он имеет две обмотки – правую и левую.
Рис.
4.8. Конструктивное исполнение магнитоуправляемых контактов
Магнитное поле, управляющее контактами, создается током в обмотке, представляющей соленоид, внутри которого размещен МУК, или постоянным магнитом.
По сравнению с обычными реле герконы имеют ряд преимуществ: высокая надежность коммутации в любой среде, длительный срок службы (до 108 – 109 срабаты
ваний), высокое быстродействие, вибрационная и радиационная устойчивость, низкая стоимость, малые габариты и вес.
Не лишены они и недостатков: малое число контактных групп, одна пара контактов в одной колбочке, дребезги при замыкании, большая, чем у обычных реле, намагничивающая сила срабатывания из-за нескольких воздушных промежутков.
Для увеличения числа контактов в одном соленоиде размещают несколько герконов, но недостаток их в том, что срабатывают они неодновременно из-за различия магнитных сопротивлений, т.к. МУК, сработавший первым, шунтирует магнитные пути других МУК.
Одна из разновидностей МУК – ферриды
. ЭтоМУК с памятью . Если МУК снабжен внешним магнитным сердечником с прямоугольной петлей гистерезиса, то при подаче на его обмотку импульса тока МУК срабатывает и остается в таком положении до подачи импульса обратной полярности. Сердечник может располагаться внутри колбочки. Для размыкания контактов нужно подать строго определенный ток обратной полярности. При большом токе сердечник перемагнитится в противоположном направлении и контакты снова замкнутся. Для предотвращения этого ферриды обычно снабжают двумя обмотками: рабочей и поляризующей.
Сейчас выпускаются МУК с внутренним объемом колбочки не более 2,5 мм3 на контакт. Они сравнимы по размерам с интегральными схемами. В качестве контактов используются пленочные пермаллоевые покрытия. Минимальный коммутирующий ток до 10-12 А, напряжение срабатывания (1,3 — 23) В, отпускания (1,15 — 3) В. Ведутся разработки по созданию мощных МУК. Уже выпускаются МУК на максимальную коммутируемую мощность до 250 Вт, коммутируемый ток до 4 А и напряжение до 10000 В.
Нюансы применения герконов
Применение геркона с магнитом
Перед использованием или установкой герконового датчика нужно учитывать:
- Прибор не совместим с источниками ультразвука, т.к. изменяет электрические параметры.
- Магнитное поле влияет на особенности выключателя.
- При ударе инертный газ разбалтывается, баллон может лопнуть.
- Переключатель не коммутирует большой ток по причине малой мощности сердечника.
Миниатюрный герконовый датчик отличается быстродействием и рассчитан на 4-5 млрд срабатываний. Прибор совместим с нагрузкой низковольтной сети и функционирует без привязки к источнику электроэнергии.
голоса
Рейтинг статьи
Как подключить датчик
Если говорить о том, как подключить геркон, то начать стоит со способов монтажа. Креплений всего два:
- скрытое;
- наружное.
Учитывать также стоит характеристики поверхности, где будет осуществляться монтаж, потому разделяют две «базы» для подключения:
- стальная;
- магнитнопассивная.
Итак, часть реле, которая отвечает за магнитное поле, закрепляется на подвижной части конструкции. Геркон же должен быть установлен там, от чего отходит движущийся элемент. Происходит примерно следующее: движущаяся часть примыкает к стационарной, параллельно производят магнитной поле и замыкая цепь. Если же катушка, благодаря которой функционирует поле, не оказывает никакого воздействия, то происходит размыкание и соответствующая программа сообщит о нарушении. Все достаточно просто, потому что это фактически то, как работают датчики открытия дверей в умных домах.
Особенности установки
К нюансам же, которые нужно учитывать при подключении геркона, относят:
- Использование в местах, где есть или может быть ультразвук, не рекомендуется, потому как он может сбить датчик и его настройки.
- Если рядом есть еще один источник магнитного поля — его нужно исключить.
- Не подвергать колбу ударам, потому как ее деформация приводит к негодности сердечников.
И немного касательно того, как проверить геркон: в первую очередь нужно настроить программу, после проверить работоспособность и, приложить друг к другу еще незакрепленные элементы. После их можно разъединить и посмотреть за реакцией программы, которая отвечает за уведомления. Если все в норме — крепим датчики на нужное место.
Устройство и принцип работы
Принцип работы геркона похож на выключатель. Его составляющие — пара сердечников, проводящих ток и зазор. Их герметично запаивают в стеклянной колбе, у которой инертная среда. Благодаря этому исключается процесс окисления.
Управляющая обмотка находится вокруг колбы и питается постоянным током, за счет которого работает. Магнитное поле генерируется с помощью обмотки после подачи питания. После отключения от питания катушки магнитный поток прекращается. После этого размыкаются пружинами контакты. Так как трение отсутствует, они являются абсолютно надежными.
У герконового датчика есть своя особенность: в состоянии покоя на пружины реле не действуют никакие силы. Благодаря этому они замыкают контакт за несколько секунд.
Магниты постоянного характера также используются. Их принято относить к поляризованным. Стандартные устройства работают по другому принципу функционирования. Система магнитов под воздействием электромагнита заряжает каждый сердечник потенциалом.
Это заставляет их размыкать цепь и отталкиваться друг от друга.
Герконы, которые переключаются, состоят из трёх контактов. Два из них сделаны из специального ферромагнитного сплава, один не магнитится. Когда наводится магнитное поле, разомкнутые контакты замыкаются, при этом пара немагнитного размыкается.
Как осуществляется управление
Управление герцогом осуществляется несколькими способами. Самый простой — управление магнитом в электрической схеме. Его перемещение осуществляется линейным способом. Это актуально для охранных сигнализаций, в которых магнит крепится на дверь, после чего геркон срабатывает (при закрытой двери).
Существует угловое перемещение магнита. Его используют редко, когда недоступны к применению остальные способы.
Перекрытие шторкой, как один из способов, уже не применяется. Его использовали для вычислительных устройств и их клавиатур до девяностых годов.
