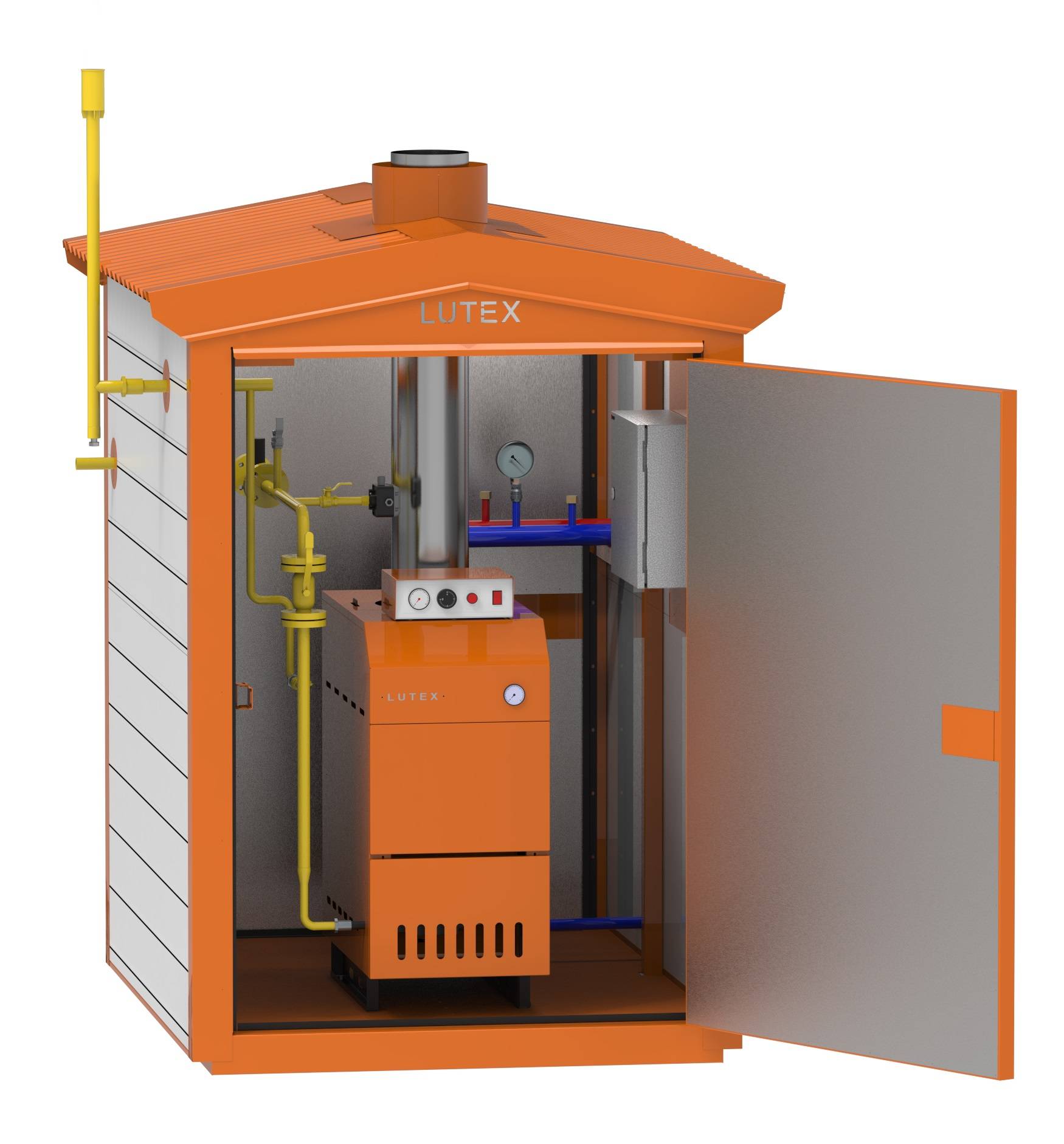

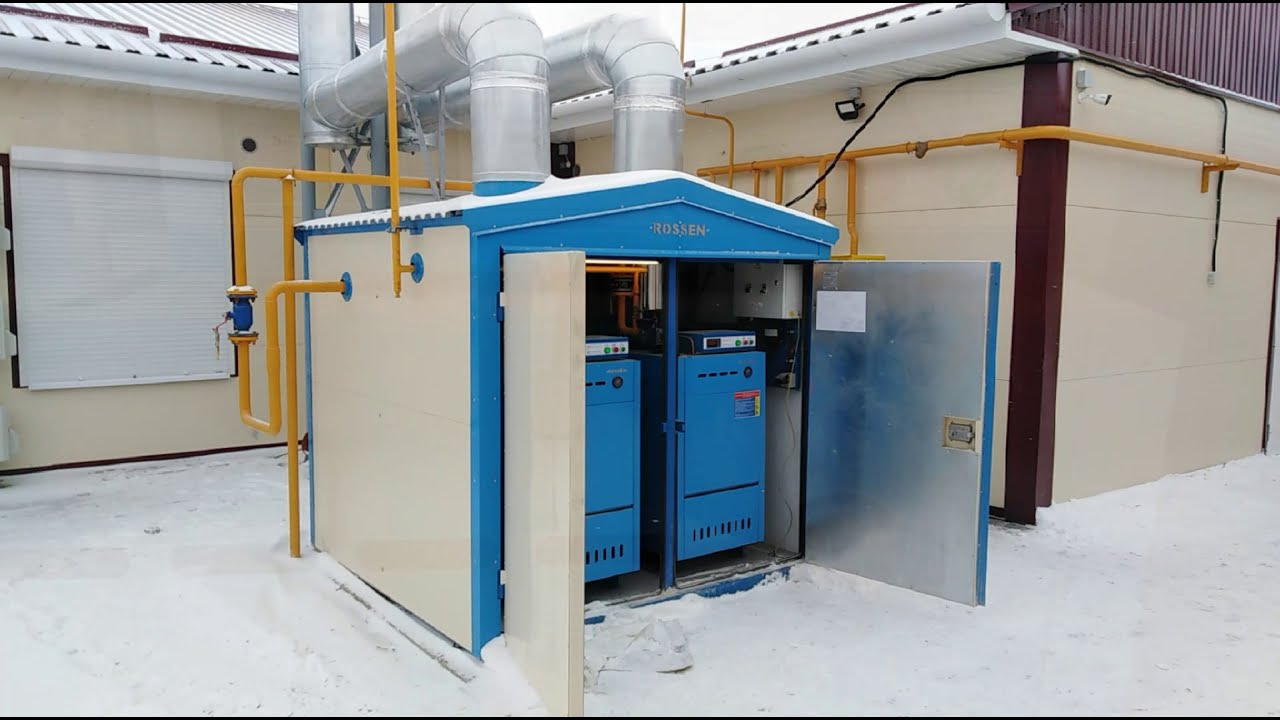

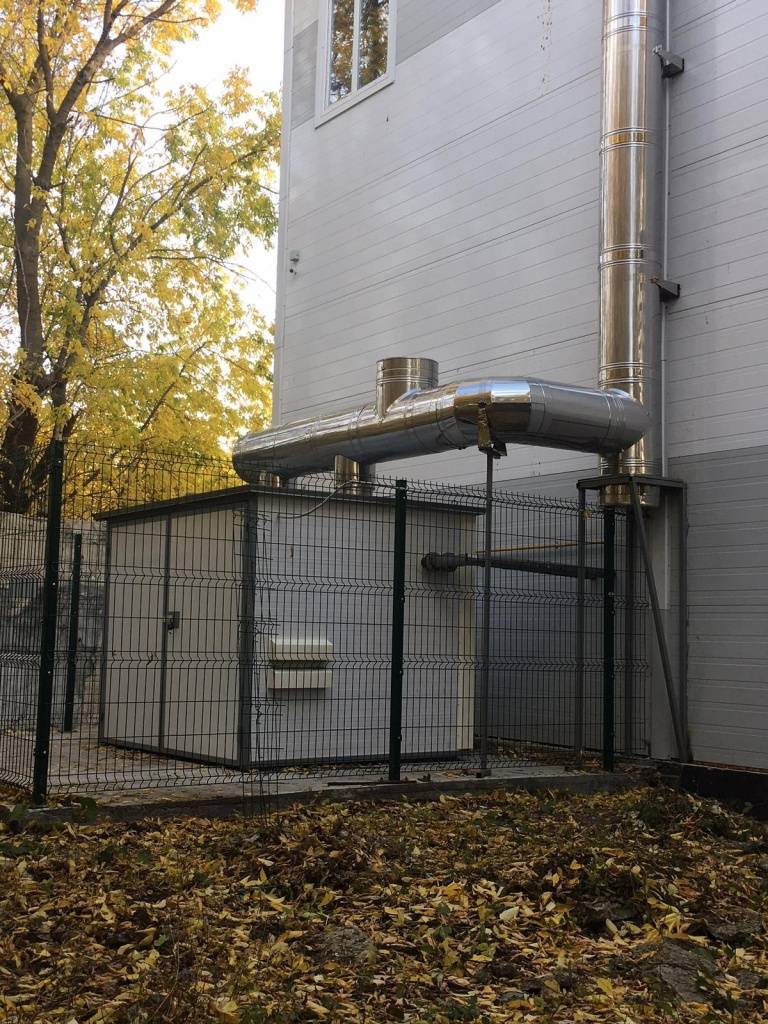

Газовые котлы наружного размещения: нормы и правила установки уличного оборудования

Требования к месту расположения котла

В инструкции по монтажу производители обычно указывают минимально необходимые зазоры и расстояния, необходимые для нормального обслуживания или ремонта котлоагрегата. Например, такие требования предъявлены в паспорте известного Buderus Logamax U072-18K (см. фото ниже).

Требования к расстояниям в инструкции газового настенного Buderus Logamax U072-18K.

Минимальные расстояния часто отличаются в зависимости от модели, но в среднем необходимо рассчитывать:

зазор между котлом и стеной в 2 см (обычно обеспечивается стандартным креплением);
свободное пространство в 1 метр перед лицевой панелью котла;
свободное пространство в 80-150 см слева и справа от котла;
расстояние в не менее, чем 150 см до потолка;
деревянная стена должна быть изолирована негорючим материалом или металлическим листом толщиной не менее 3 мм;
стена должна выдерживать нагрузку от 35-70 кг (в зависимости от модели), в противном случае ее необходимо укрепить.

Многотопливные котлы отопления

Многотопливные котлы отопления или универсальные – это отопительное оборудование, способное работать на различных видах топлива. (См. также: Какие газовые котлы лучше выбрать)

Преимущества многотопливных котлов отопления:

— переключение с одного топлива на другое. Данная возможность больше шансов для экономии и постоянного теплоснабжения, что особенно это актуально для загородных домов, в местностях которых возможны перепады электроэнергии и поставки газа;

производительность оборудования достаточно высокая. Она составляет до 90%;

надежность и долговечность;

возможность обеспечения полной автономности в работе.

Сбор, оформление и согласование документов

Перечень документов, наличие которых является обязательным при покупке котельного оборудования:

Технический паспорт на русском языке с приложенным гарантийным талоном.
Инструкция по эксплуатации на русском языке.
Сертификат соответствия техническим регламентам и стандартам ГОСТ Р.
Санитарно-гигиенический сертификат (для котельного оборудования обеспечивающего ГВС).

Для подключения к распределительному газопроводу оформляется «договор о подключении» с владельцем этой сети – местной газораспределительной организацией (ГРО).

Для этого в нормативных актах предлагается следующий алгоритм:

Запрос на выдачу технических условий (ТУ) на подключение.
Выдача ТУ от ГРО.
Заявка в ГРО на подключение.
Выдача заявителю для рассмотрения проекта договора о подключении.
Подписание договора о подключении.

Для получения ТУ, в запросе нужно будет указать и предоставить:

Ф.И.О. заявителя, почтовый адрес.
Величину планируемого расхода газа в час (максимального).
Копии документов, устанавливающих право собственности на недвижимость (участок и дом).
План расположения территории участка с привязкой к общему плану застройки.
Расчет значения максимального часового расхода газа (при планируемом максимальном расходе более 4 кубометров газа в час).

Срок предоставления ТУ – не позднее 14 календарных дней с момента получения запроса.

Если максимальный расход газа в час менее 300 кубических метров (что реально для бытового газового оборудования), то процедура упрощается. Сразу подается заявка на подключение. ГРО выдает в одном пакете ТУ и проект договора о подключении.

Перечень предоставляемых сведений и документов, при подаче заявки на подключение, аналогичен перечню для подачи заявки на получение ТУ. Срок предоставления проекта договора (и что важно, технических условий) в этом случае – не позже 30 календарных дней со дня получения заявки

За этапом получения ТУ на подключение, наступает этап проектных работ. Главным документов на этом этапе является договор подряда.

Газовое оборудование и его установка являются объектом пристального внимания надзорных организаций, поэтому проектирование лучше доверить специалистам. Нормативные документы указывают, что проектная организация должна иметь свидетельство о допуске к проектированию систем газоснабжения, выданное ей саморегулируемой организацией (СРО), членом которой она является.

Документы, необходимые для заключения договора подряда на проектирование:

ТУ на подключение;
копии правоустанавливающих документов на участок и дом;
топографический план участка (1:500) со всеми инженерными коммуникациями;
технический паспорт на дом;
документы на оборудование по пункту 1;
информация о существующих вентиляционных и дымовых трубах и каналах;
план, с указанием точного расположения теплогенератора (планируемого или уже установленного);

Для уменьшения «головной боли» обязательно нужно внести в договор подряда на проектирование требования к проектной организации:

О сопровождении проекта при проведении всех согласований и экспертиз.
Об авторском надзоре при ведении строительства.

После того, как проект прошел все согласования и экспертизы, начинаются строительно-монтажные работы (СМР), которые тоже проводятся на основании договора подряда.

Для сокращения времени и экономии средств, желательно, чтобы эти работы проводила та же организация, которая делала проект. Но в любом случае, наличие у организации допуска от СРО обязательно.

До начала работ, необходимо получить акт о проверке состояния существующих вентиляционных и дымовых труб и каналов от пожарной инспекции.

Для заключения договора подряда на СМР, нужно предоставить:

правоустанавливающие документы на участок и дом;
согласованную проектную документацию;
документы на устанавливаемое газовое оборудование, в том числе на счетчик газа;
документы на оборудование по пункту 1;
акт о проверке состояния существующих вентиляционных и дымовых труб и каналов;

После выполнения СМР, оформляются заключительные исполнительно-технические документы:

заявление в ГРО о готовности к проверке выполнения ТУ;
договор о сервисном обслуживании котла;
акт приемки газопровода (подписывают: заказчик, исполнитель, представитель ГРО);
акт о разграничении ответственности между ГРО и владельцем земельного участка;
договор о поставке газа, техническом обслуживании оборудования и газопровода (исполнитель – ГРО);

Врезка осуществляется только после подписания акта о приемке газопровода. Пуск газа происходит специально оговоренную дату. Факт пуска газа оформляется актом о подключении.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Примечание: 8 кубов свободных – при мощности котла до 30 кВт. Для мощности от 31 до 60 кВт – 13,5 куб.м; для мощности от 61 до 200 кВт 15 куб.м. Для котлов с замкнутой камерой сгорания объем топочной не нормируется, но размеры все равно должны быть соблюдены.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
Пространство под котлом должно быть свободным.
На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Пожарная безопасность

Территория топочной должна содержаться в чистоте, внутри помещения должно иметься достаточное искусственное освещение, чтобы хорошо осветить рабочие и общественные места. В таких помещениях запрещается хранение любых огнеопасных материалов. При замерзании труб отогревать их разрешается только паром или горячей водой. Применение открытого пламени запрещено.

Особые требования предъявляются к эксплуатации и содержанию дымовентиляционных систем, они должны проверяться и чистится с периодичностью:

Ежегодно в августе – очистка дымовых каналов от сажевых загрязнений, проверка тяги.
Ежеквартально — очистка кирпичных дымоходов.
Ежегодно осматривают на целостность вентиляционных каналов.

Входные двери топочной должны открываться наружу. Окна — обязаны иметь легко удаляемые пакеты. На входе газопровода в топочной устанавливают защитный электромагнитный клапан, пожарную сигнализацию и датчики загазованности помещений.

Правила размещения котельной на участке в частном секторе

Составляя проект, учитывайте требования СНиП.

Газовые котлы

Требования к газораспределительным системам прописаны в СП 4.13130.2013, пункт 6.7.

В зависимости от мощности размещают:

до 30 Квт в доме, в кухне;
от 30 до 200 Квт подойдет любое отдельное помещение в здании;
выше 200 Квт – в подвале, пристройке, отдельно стоящем здании.

Все помещения должны иметь хорошую вентиляцию, а выступающие части оборудования должны быть на расстоянии не меньше метра от прохода. Если оборудование установлено в доме, комната с котлами должна быть площадью не меньше 15 м, с высотой потолков 2,5 метра.

Готовая схема процесса отопления на газовом оборудовании

В отдельно стоящих и пристроенных бойлерных должны быть широкие дверные проемы и открывание дверей только наружу. Помещение оборудуют сигнализацией.
Смотрите в видео: газовая котельная для частного дома.

Твердотопливные котлы

Все нормы для жидко-топливных котельных актуальны для твердых видов топлива. Дополнительно комнату оборудуют дымоходом с отверстием в нижней части стены для прочистки. Пол отделывается негорючими материалами, а электропроводка прячется в стену.

Электрические котлы

Условия обустройства такое же, как и у предыдущих видов. Единственное отличие – обязательное наличие отдельной системы электропроводки и предохранителей.

Обустройство котельной с электрокотлом в помещении

По расположению востребованы три вида:

Пристроенные. Ставят в отдельном помещении, пристроенном к жилому зданию. Общая стена котельной и дома строится из негорючих материалов. Выход из котельной должен быть прямо на улицу.
Встроенные. Располагаются в здании. Обязательно возводят общую стену со смежными помещениями из негорючих материалов.

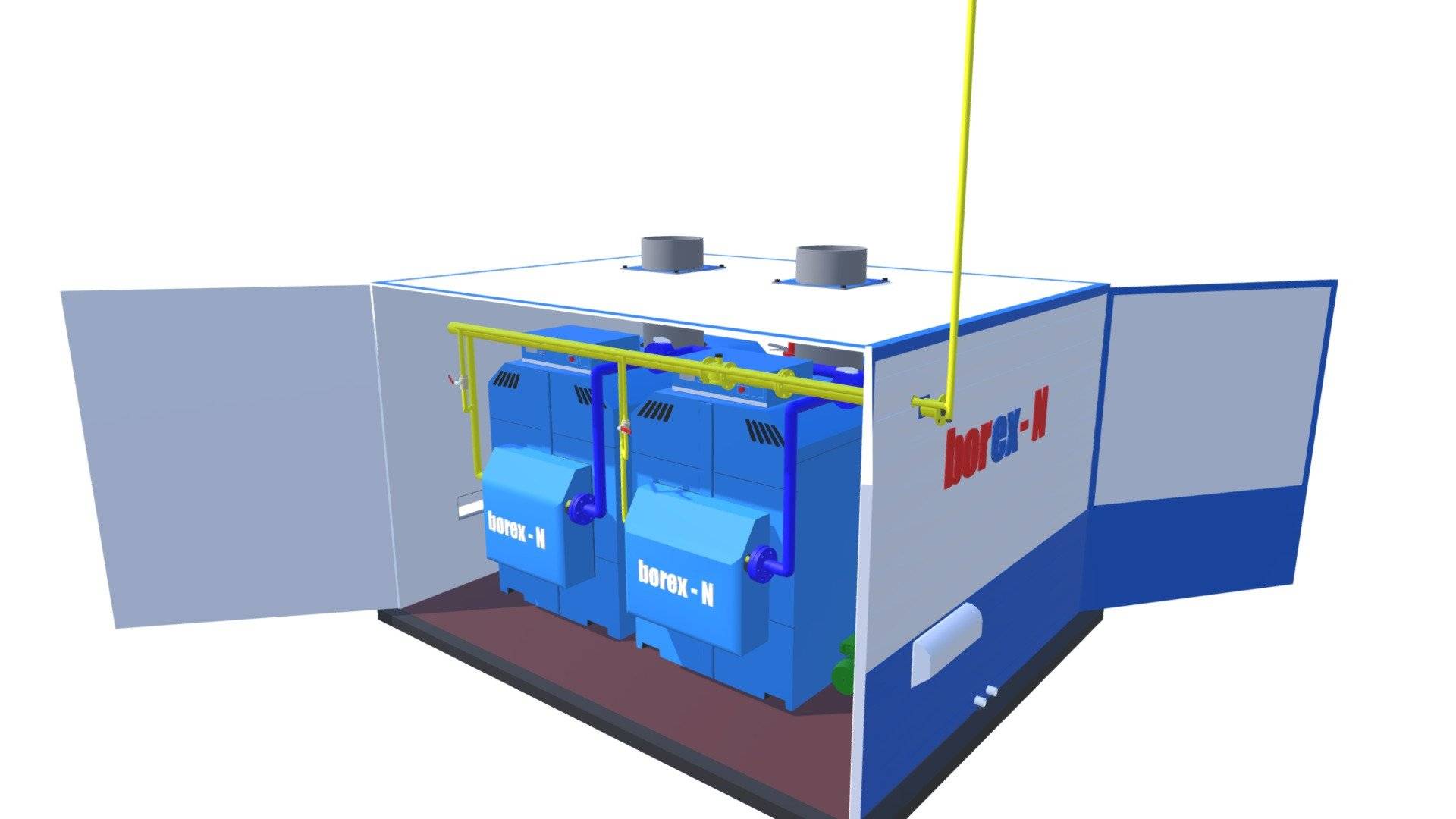

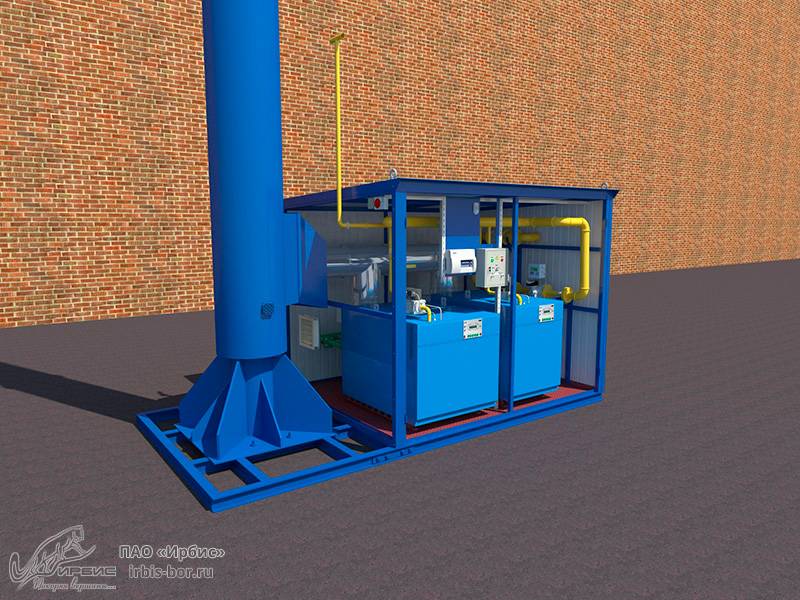

Блочно-модульные котельные. Стационарные устанавливают на бетонированные площадки с гидроизоляцией. Передвижные – на утрамбованной земле. Место, где расположена блочно-модульная котельная, должно быть огорожено.

Размер санитарной зоны между котельной и жилым домом зависит от уровня шума, производимого оборудованием.

Дымоудаление в газовой котельной в частном доме.

Настенный газовый котел с закрытой камерой сгорания

Если рассматривать настенный газовый котел с закрытой камерой, нужно упомянуть, что удаление продуктов горения в данном случае осуществляется с помощью вентилятора. Воздух для поддержания горения забирается из улицы. Подобный котел не нужно подключать к индивидуальному дымоходу. Вывод может осуществляться в коллективный дымоход или же с помощью коаксиального дымохода, встраиваемого в наружную стену. Главное — следите за тем, чтобы во время установки в место монтажа вентилятора не попадала грязь. Обязательно проверьте данное место перед запуском оборудования.

Нужно удостовериться в том, что труба забора свежего воздуха расположена на высоте не менее 220 см от земли, а из стены она выступает как минимум на 18 мм

Обратите внимание и на положение труб системы дымоотвода. Трубы обязательно должны быть наклонены вниз

Это делается для того, чтобы конденсат, образующийся в процессе горения, мог выводиться из дымохода. Пространство между стенкой и трубой нужно тщательно заделать. Это позволит предотвратить попадание загрязнений и дождевой воды в дом через данное отверстие.

Необходимо учитывать тот факт, что на расстоянии не менее 15 см перед трубой газоотвода должны отсутствовать разного рода препятствия. Сооружения, находящиеся выше трубы, должны быть расположены на высоте не менее 25 см. В противном случае будет нарушаться поток отводящегося дыма, что может привести к неправильной работе агрегата или даже стать причиной аварийной ситуации. Ну и наконец, необходимо удостовериться в том, что труба дымоотвода не забита и не болтается.

Там согласовываются все необходимые действия и схема установки оборудования.

При покупке нового газового котла обязательно проверьте комплектность поставки. После распаковки агрегат должен иметь идеальный внешний вид, а в комплекте с ним должна прилагаться инструкция по эксплуатации. В случае отсутствия какой-либо детали, в обязательном порядке свяжитесь с поставщиками и решите возникшие проблемы.

Необходимо сверить технические характеристики, указанные на коробке аппарата и на самом котле. Помимо этого, нужно убедиться и в том, что данные показатели соответствуют цифрам, приведенным в инструкции по эксплуатации котла. Перед установкой оборудования нужно уточнить, будет ли аппарат нормально работать с поставляемым типом газа.

Настенный газовый котел следует подготовить к установке. Перед тем как устанавливать агрегат, необходимо промыть трубы от разного рода посторонних частиц.
Необходимо промыть магистрали системы отопления. Настенный газовый котел можно установить только на вертикальную ровную поверхность, способную выдержать вес самого агрегата и подключаемого дополнительного оборудования. Здесь нужно учитывать и материал, из которого сделана стена, и несущие способности крепежных элементов.

В случае если котел устанавливается на стену из горючих материалов, под аппарат следует установить лист негорючего материала толщиной не менее 3 мм, а сам котел установить на расстоянии не менее 5 см от стены.

Для настенного котла необходимо организовать отдельную проводку с выключателем и стабилизатором. Данная система обязательно обеспечивается заземлением. Аппарат должен висеть на стене идеально ровно.

Перед выполнением монтажных работ необходимо обеспечить на стене нужное для установки пространство. Расстояние между потолком и котлом должно быть не менее 500 мм, между котлом и полом — от 800 мм. Первый запуск и настройка агрегата и всего прилагающегося оборудования должны выполняться в присутствии сотрудника газовой компании.

Для того, чтобы обеспечить свой дом или квартиру экономным теплом и горячей водой в любое время года, можно установить и подключить двухконтурный газовый котел, но как правильно это сделать, знают только специалисты. С помощью одного элемента решаются серьезные задачи. А потому в последнее время подобные агрегаты пользуются большой популярностью среди владельцев загородных домов. Подключение такой установки является непростым процессом, но, если в нем разобраться, можно все сделать самому.

Где можно и где нельзя ставить газовый котел

Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
Пространство под котлом должно быть свободным.
На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Общие требования к установке газового агрегата

Первый норматив, который нужно учесть при выборе газового котла, — это соответствие мощности устройства площади отапливаемого помещения. Расчет оптимальной производительности выполняют по специальным формулам.

Существуют модели газовых котлов с различными характеристиками: напольные, настенные, с открытой или закрытой камерами сгорания.

Для установки агрегатов с открытой топкой (атмосферных) необходим полноценный дымоход, поэтому в основном такие модели применяют для обогрева частных домов. Котлы с открытой камерой разрешается устанавливать только в отдельном специально оборудованном помещении – котельной или топочной.

Газовому устройству с закрытой топкой (турбированному) для вывода дыма достаточно лишь подвести коаксиальный дымоход. Он состоит из двух труб и одновременно обеспечивает вывод дыма и приток воздушных масс к горелочному устройству. Такой агрегат можно устанавливать в любом нежилом помещении, например, кухне, прихожей или ванной комнате. Главное, чтоб оно соответствовало всем требованиям СНиПа. Однако если Ваше устройство с закрытой камерой сгорания имеет мощность более 60 кВт, то для него придется также искать отдельное помещение — котельную.

Обратите внимание! Для квартиры многоквартирного дома допускается установка газовых устройств общей мощностью до 150 кВт.
