Особенности и применение газоразрядных ламп

Область применения ГРЛ.

CRL — это распространенная аббревиатура, обозначающая газоразрядные лампы.

Все они основаны на одних и тех же физических принципах, но их применение очень различно. Это всем известные люминесцентные лампы, неоновые вывески, бактерицидные ультрафиолетовые лампы (иногда их еще называют кварцевыми), облучатели для соляриев и даже мощные прожекторы для кораблей и самолетов. В зависимости от мощности и назначения используются различные пускорегулирующие аппараты. Даже спустя более 50 лет с момента их появления они не потеряли своего места.

Ксенон в автомобилях также является КРЛ.

Их можно встретить даже в мониторах, телевизорах и экранах ноутбуков. Они обеспечивают подсветку для ЖК-экранов. Однако следует признать, что в настоящее время они встречаются реже.

По энергопотреблению они находятся где-то между тепловыми источниками света и светоизлучающими диодами. Они характеризуются длительным сроком службы.

Сроки службы

Такой источник света, по заявлению производителей, способен гореть не менее 12 000 часов.  Все зависит от такой характеристики, как мощность – чем мощнее лампа, тем дольше она сможет прослужить.

Популярные модели и на сколько часов службы они рассчитаны:

• ДРЛ 125 – 12000 часов;
• ДРЛ 250 – 12000 часов;
• ДРЛ 400 – 15000 часов;
• ДРЛ 700 – 20000 часов.

Эти лампочки не подвергаются ремонту, их проще заменить, т.к. б/у изделие будет светить на 50% хуже.

Существует несколько разновидностей ДРЛ (расшифровка – дуговая ртутная лампа), применимых как в быту, так и в производственных условиях.  Продукция классифицируется по мощности, где наиболее популярны модели на 250 и 500 Вт.  С их помощью до сих пор создаются системы уличного освещения.  Приборы с ртутью хороши своей доступностью и мощной светоотдачей.  Однако появляются более инновационные конструкции, более безопасные и с лучшим качеством свечения.

Виды газоразрядных ламп.

По давлению различают:

• ГРЛ низкого давления
• ГРЛ высокого давления

Газоразрядные лампы низкого давления.

Люминесцентные лампы (ЛЛ) – предназначены для освещения. Представляют собой трубку, покрытую изнутри люминофорным слоем. На электроды подается импульс высокого напряжения (обычно от шестисот вольт и выше). Электроды разогреваются, между ними возникает тлеющий разряд. Под воздействием разряда начинает излучать свет люминофор. То, что мы видим – это свечение люминофора, а не сам тлеющий разряд. Они работают при низком давлении.

Подробнее о люминесцентных лампах — тут

Компактные люминесцентные лампы (КЛЛ) принципиально ничем не отличаются от ЛЛ. Различие только в размерах, форме колбы. Плата с электроникой для запуска, как правило, встроена в сам цоколь. Все направлено на миниатюризацию.

Подробнее об устройстве КЛЛ —  тут

Лампы подсветки дисплеев также не имеют принципиальных отличий. Питаются от инвертора.

Индукционные лампы. Этот тип осветителя не имеет никаких электродов в свое колбе. Колба традиционно заполнена инертным газом (аргон) и парами ртути, а стенки покрыты слоем люминофора. Ионизация газа происходит под действие высокочастотного (от 25 кГц) переменного магнитного поля. Сам генератор и колба с газом могут составлять одно целое устройство, но есть и варианты разнесённого изготовления.

Газоразрядные лампы высокого давления.

Существуют и приборы высокого давления. Давление внутри колбы превышает атмосферное.

Дуговые ртутные лампы (сокращенно ДРЛ) ранее применялись для наружного уличного освещения. В настоящее время применяются все реже. На смену им приходят металлогалогеновые и натриевые источники света. Причина – низкая эффективность.

Внешний вид лампы ДРЛ

Дуговые ртутные лампы с йодидами (ДРИ) содержат горелку в виде трубки из плавленого кварцевого стекла. В ней находятся электроды. Сама горелка наполнена аргоном – инертным газом с примесями ртути и йодидов редкоземельных металлов. Может содержать цезий. Сама горелка размещена внутри колбы из жаропрочного стекла. Из колбы выкачан воздух, практически горелка находится в вакууме. Более современные оснащаются горелкой из керамики – она не темнеет. Применяются для освещения больших площадей. Типичные мощности от 250 до 3500 Вт.

Дуговые натриевые трубчатые лампы (ДНаТ) имеют вдвое большую светоотдачу в сравнении с ДРЛ при тех же потребляемых мощностях. Эта разновидность предназначена для уличного освещения. Горелка содержит инертный газ – ксенон и пары ртути и натрия. Эту лампу можно сразу узнать по свечению – свет имеет оранжево-желтый или золотистый оттенок. Отличаются довольно большим временем перехода в выключенное состояние (около 10 минут).

Дуговые ксеноновые трубчатые источники света характеризуются белым ярким светом, спектрально близким к дневному. Мощность лам может достигать 18 кВт. Современные варианты выполнены из кварцевого стекла. Давление может достигать 25 Атм. Электроды изготавливаются из вольфрама, легированного торием. Иногда применяется сапфировое стекло. Такое решение обеспечивает преобладание ультрафиолета в спектре.

Световой поток создается плазмой около отрицательного электрода. Если в состав паров входит ртуть, то свечение возникает возле анода и катода. К этому типу относят и вспышки. Типичный пример – ИФК-120. Их можно опознать по дополнительному третьему электроду. Благодаря своему спектру они отлично подходят для фотодела.

Металлогалогенные газоразрядные лампы (МГЛ) характеризуются компактностью, мощностью и эффективностью. Зачастую применяются в осветительных приборах. Конструктивно представляют собой горелку, помещенную в вакуумную колбу. Горелка изготовлена из керамики, либо кварцевого стекла и заполнена парами ртути и галогенидами металлов. Это необходимо для корректировки спектра. Свет излучается плазмой между электродами в горелке. Мощность может достигать 3.5 кВт. В зависимости от примесей в парах ртути возможен разный цвет светового потока. Обладают хорошей светоотдачей. Сроком эксплуатации может достигать 12 тысяч часов. При этом имеет хорошую цветопередачу. Долго выходит на рабочий режим – около 10 минут.

Металлогалогенные модели

Световая отдача этих моделей может легко достигать 100 л/Вт. Металлогалогенные модули довольно компактны и могут быть быстро направлены через отражатель. Они также отличаются особыми эксплуатационными характеристиками. Их нельзя использовать в помещении или на улице, но они могут переносить отрицательные температуры.

Вы можете использовать в своем доме металлогалогенные модели с различными цветовыми комбинациями, но они имеют определенные недостатки. Многие пользователи отмечают длительное время зажигания. В среднем им приходится ждать около 30 секунд, пока лампа наберет полную мощность, а после выключения ее довольно сложно включить снова. Чаще всего это объясняется перегревом цоколя. В результате пользователю приходится ждать, пока лампа полностью остынет.

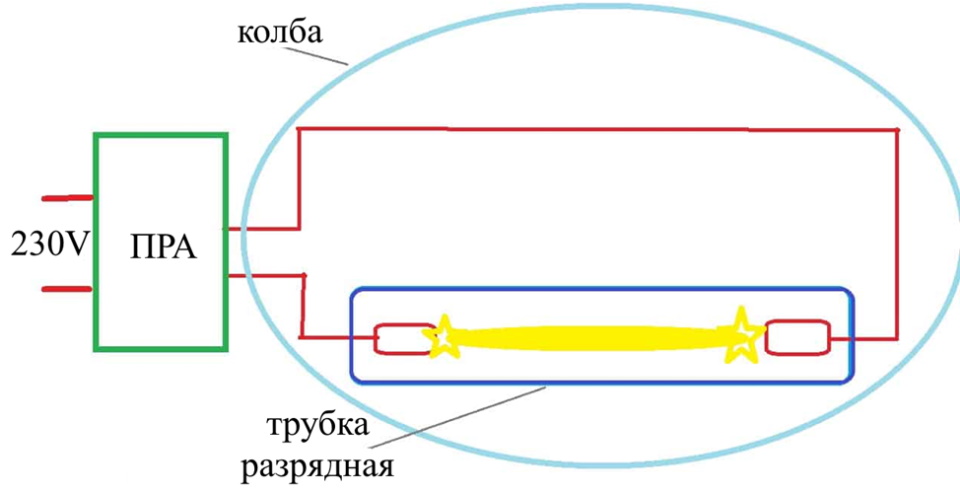

Принцип работы

Напряжение, поступающее в светильник, преобразуется в пускорегулирующем аппарате (ПРА) и для подачи на электроды повышается до 2-5 кV. Таких величин достаточно, чтобы вызвать искру для зажжения тлеющего разряда внутри трубки.

При достижении температуры горения разряда 1300⁰С газовая смесь разогревается и частицы получают необходимую энергию, чтобы выйти за пределы атомной структуры. В процессе разогрева газоразрядной среды интенсивность светового потока планомерно повышается. В это же время из-за изменений границ излучаемых волн могут наблюдаться некоторые изменения цвета свечения.

Пускорегулирующее оборудование в конструкцию лампы не входит, но без него прибор запустить не удастся.

ПРА состоит из:

• дросселя-трансформатора для предотвращения резкого подъёма тока в переходный период;
• импульсного устройства зажигания для кратковременного подъёма на электродах напряжения до величины пробоя искрового промежутка;
• сглаживающего конденсатора.

Первые газоразрядные лампы

Нельзя сказать, чтобы XVIII век прошёл бесполезно для исследований в сфере электричества, несмотря на фразу, оброненную выше. Значимыми считаются работы Дюфе, в 1733 году предположившего наличие двух родов зарядов с целью теоретического обоснования наблюдаемого явления. Он их назвал смоляными и стеклянными. Речь идёт об объяснении феномена, рассмотренного Гильбертом в 1600 году:

1. Наэлектризованный шар притягивает тела.
2. Соприкоснувшись с шаром, тела начинают от предмета отталкиваться.

В понимании Дюфе объект приобретал заряд аналогичного знака при соприкосновении. Чем объясняется рассмотренное явление. Но истинный прогресс в науке начался, когда государства отменяли наказание за занятие колдовством. В результате на свет появилась Лейденская банка, а Бенджамин Франклин доказал электрическую природу молнии, Вольта изобрёл первый электрохимический источник энергии. В 1729 году произошло революционное открытие, ставшее основой для прочих: Стивен Грей додумался собрать проводники воедино и получил первую в мире электрическую цепь. С тех пор ток стали передавать на расстояние.

Чуть позднее, в 1752 году, Ватсон частично реализовал перечисленные задумки (первый дисплей запатентован в 1893 году). К примеру, демонстрируя опыт с горением дуги в трубке длиной 32 дюйма. Благодаря столь блистательным открытиям, в 1802 году произошло сразу два значимых для рассматриваемой темы события:

• Англичанин Хампфри Дэви открыл явление свечения накаливаемой электричеством платиновой проволоки.
• Наш соотечественник, В. Петров при помощи вольтова столба, состоящего из 4200 (по другим данным – 2100) пар медных и цинковых пластин. Для сравнения – источник энергии сэра Хампфри Дэви показывал вдвое меньшую мощность (2000 пластин).

Достижения Петрова оказались забыты под влиянием событий Отечественной войны 1812 года и в силу российского наплевательства. В Англии к электричеству подошли серьёзно. Заслуга Хампфри Дэви немалая. Он, будучи химиком, повторяя опыты зарубежного коллеги, начал экспериментировать с различными газовыми средами. Конечно, член Королевского научного общества был знаком с опытами Фрэнсиса Хоксби и захотел проверить, не стало ли новое открытие повторением ранних попыток создать искусственные источники света.

Опыты Фрэнсиса Хоксби

Эти эксперименты привели к открытию линейных спектров газовых разрядов. Попутно замеченные Волластоном и Фраунгофером особенности излучения Солнца в последующем позволили Кирхгофу и Бунзену высказывать предположения о составе атмосферы светила. Это тесно связно с рассматриваемой темой, спектр разряда также линейчатый. К примеру, натриевые лампы дают оранжевый свет, и при помощи люминофора приходится распределение частот корректировать (лампы ДРЛ). Потом эстафету принял Майкл Фарадей (с середины 30-х годов XIX века), показал процесс возникновения дуги в среде разреженных газов. Внёс лепту и Генрих Румкорф, предоставив в руки физиков инструмент для получения импульсов высокого напряжения (катушка Румкорфа, 1851 год). В 1835 году Чарльз Уитстон зарегистрировал спектр разряда дуги в парах ртути, попутно отметив ультрафиолетовую составляющую.

Виды газоразрядных ламп.

По давлению различают:

• ГРЛ низкого давления
• ГРЛ высокого давления

Газоразрядные лампы низкого давления.

Люминесцентные лампы (ЛЛ) – предназначены для освещения. Представляют собой трубку, покрытую изнутри люминофорным слоем. На электроды подается импульс высокого напряжения (обычно от шестисот вольт и выше). Электроды разогреваются, между ними возникает тлеющий разряд. Под воздействием разряда начинает излучать свет люминофор. То, что мы видим – это свечение люминофора, а не сам тлеющий разряд. Они работают при низком давлении.

Подробнее о люминесцентных лампах — тут

Компактные люминесцентные лампы (КЛЛ) принципиально ничем не отличаются от ЛЛ. Различие только в размерах, форме колбы. Плата с электроникой для запуска, как правило, встроена в сам цоколь. Все направлено на миниатюризацию.

Подробнее об устройстве КЛЛ —  тут

Лампы подсветки дисплеев также не имеют принципиальных отличий. Питаются от инвертора.

Индукционные лампы. Этот тип осветителя не имеет никаких электродов в свое колбе. Колба традиционно заполнена инертным газом (аргон) и парами ртути, а стенки покрыты слоем люминофора. Ионизация газа происходит под действие высокочастотного (от 25 кГц) переменного магнитного поля. Сам генератор и колба с газом могут составлять одно целое устройство, но есть и варианты разнесённого изготовления.

Газоразрядные лампы высокого давления.

Существуют и приборы высокого давления. Давление внутри колбы превышает атмосферное.

Дуговые ртутные лампы (сокращенно ДРЛ) ранее применялись для наружного уличного освещения. В настоящее время применяются все реже. На смену им приходят металлогалогеновые и натриевые источники света. Причина – низкая эффективность.

Внешний вид лампы ДРЛ

Дуговые ртутные лампы с йодидами (ДРИ) содержат горелку в виде трубки из плавленого кварцевого стекла. В ней находятся электроды. Сама горелка наполнена аргоном – инертным газом с примесями ртути и йодидов редкоземельных металлов. Может содержать цезий. Сама горелка размещена внутри колбы из жаропрочного стекла. Из колбы выкачан воздух, практически горелка находится в вакууме. Более современные оснащаются горелкой из керамики – она не темнеет. Применяются для освещения больших площадей. Типичные мощности от 250 до 3500 Вт.

Дуговые натриевые трубчатые лампы (ДНаТ) имеют вдвое большую светоотдачу в сравнении с ДРЛ при тех же потребляемых мощностях. Эта разновидность предназначена для уличного освещения. Горелка содержит инертный газ – ксенон и пары ртути и натрия. Эту лампу можно сразу узнать по свечению – свет имеет оранжево-желтый или золотистый оттенок. Отличаются довольно большим временем перехода в выключенное состояние (около 10 минут).

Дуговые ксеноновые трубчатые источники света характеризуются белым ярким светом, спектрально близким к дневному. Мощность лам может достигать 18 кВт. Современные варианты выполнены из кварцевого стекла. Давление может достигать 25 Атм. Электроды изготавливаются из вольфрама, легированного торием. Иногда применяется сапфировое стекло. Такое решение обеспечивает преобладание ультрафиолета в спектре.

Световой поток создается плазмой около отрицательного электрода. Если в состав паров входит ртуть, то свечение возникает возле анода и катода. К этому типу относят и вспышки. Типичный пример – ИФК-120. Их можно опознать по дополнительному третьему электроду. Благодаря своему спектру они отлично подходят для фотодела.

Металлогалогенные газоразрядные лампы (МГЛ) характеризуются компактностью, мощностью и эффективностью. Зачастую применяются в осветительных приборах. Конструктивно представляют собой горелку, помещенную в вакуумную колбу. Горелка изготовлена из керамики, либо кварцевого стекла и заполнена парами ртути и галогенидами металлов. Это необходимо для корректировки спектра. Свет излучается плазмой между электродами в горелке. Мощность может достигать 3.5 кВт. В зависимости от примесей в парах ртути возможен разный цвет светового потока. Обладают хорошей светоотдачей. Сроком эксплуатации может достигать 12 тысяч часов. При этом имеет хорошую цветопередачу. Долго выходит на рабочий режим – около 10 минут.

Конструктивные особенности и принцип действия

Что такое «газоразрядная лампа»? Это специальный прибор, который предназначен для выполнения основной задачи – излучать свет в диапазоне, который способен охватить человек своим взглядом. Для понимания принципа функционирования устройства необходимо разобраться в конструктивных особенностях.

Основным элементом выступает стеклянная колба. В нее закачиваются под давлением пары металла, чаще всего – газ.  Дополнительными составляющими выступают электроды, расположенные по краям колбы. Принцип работы построен на электрическом разряде, проходящем через колбу и электроды. Ядро колбы выступает основным электродом. Под ним функционирует токоограничительный резистор. Излучение света начинается после прохождения электрического заряда через колбу.

Для использования устройства на открытом воздухе чаще всего под давлением закачивается неон, аргон или ксенон. Практикуется использование газовых смесей в определенных пропорциях. Можно встретить ртутную или натриевую составляющую. Эти включения позволяют выпускать ртутные и натриевые устройства. Первый вариант более востребованный. Приобретается для обеспечения уличной и домашней подсветки. Оба варианта относятся к категории металлогалогенных источников света.

На что стоит обратить внимание, чтобы не допустить ошибки при выборе? Обзор отзывов показывает, что получаемое свечение может быть самым разнообразным: от ультрафиолетового до инфракрасного. В качестве экспериментов лучшие производители могут использовать люминесцентную краску, которая наносится на внутреннюю поверхность колбы

Цвет стекла позволяет получить желаемый оттенок свечения.

Маркировка

Маркировочное обозначение люминесцентных ламп указано на коробке и содержит данные о фирме, мощности, конструкции цоколя, периоде работы, оттенке свечения и т.д.

Согласно расшифровке индекса первая буква маркировки приборов люминесцентного типа — Л. Последующие буквы указывают на цвет оттенка излучения прибора (дневной, белый, холодный тон белого, ультрафиолетовое излучение и т.д.). Кодовое значение будет включать символы Д, Б, УФ и т.д.

Особенности конструктивного исполнения на маркировках обозначаются соответствующими буквами:

• u-образные люминесцентные лампы (У);
• изделия кольцевой формы (К);
• устройства рефлекторного типа (Р);
• лампы быстрого запуска (Б).

В устройствах люминесцентного вида на маркировке отображаются и показатели свечения, единицей измерения служит Кельвин (К). Показатель температуры 2700 К по оттенку соответствует излучению лампы накаливания. маркировка 6500 К обозначает холодный белоснежный тон.

Юрий Мягченков Электромонтер по ремонту и обслуживанию электрооборудования Мощность приборов маркируется цифрой и единицей измерения — Вт. Стандартные показатели представлены устройствами от 18 до 80 Вт.

На этикетке также представлено обозначение ламп в соответствии с такими характеристиками, как длина, диаметр и форма колбы.

Диаметр колбы на лампе фиксируется буквой «Т» с кодовым обозначением. Прибор, обозначенный кодом Т8, имеет диаметр 26 мм, Т12 — 38 мм и т.д.

Маркировки приборов по типу цоколя содержат буквы Е, G и цифровой код. Обозначение для миниатюрной формы резьбового цоколя — Е14. Средний резьбовой цоколь имеет код Е27. Цоколь втычного типа для декоративных конструкций и люстр маркируется символом G9. Приборы u-образные обозначаются символом G23, двойные u-образные приборы — G24 и т.д.

Рабочие параметры:

1. Срок службы в пределах от двух тысяч до 20 тысяч часов, отражает длительность активной эксплуатации.
2. Световая отдача в диапазоне 40 – 220 лм/Вт.
3. Цветовая температура для каждой модели в пределах от 2,2 до 20 кК.
4. Индекс цветопередачи показывает интенсивность цветового восприятия различными поверхностями.
5. Мощность потребления определяет нагрузку из электросети.
6. Время готовности свидетельствует о временном интервале от момента подачи напряжения до работы в обычном режиме.
7. Напряжение зажигания представляет собой самую маленькую разность потенциалов, способную начать разряд.

Лампы накаливания

Достоинства: 1. Их можно непосредственно включать в сеть с напряжением, равным рабочему напряжению лампы;

2. Они просты в изготовление, дёшевы, компактны;

3. Практически не зависят от условий окружающей среды;

4. Имеют незначительный период разгорания;

5. Световой поток к концу срока службы снижается незначительно.

6. В лампах накаливания уменьшение силы света обеспечивается простым уменьшением напряжения.

Однако эти лампы имеют ряд существенных недостатков:

1. Низкая экономичность (КПД 3-5%);

2. Низкая светоотдача (7-20 лм/Вт);

3. Однородный спектральный состав света (преобладание жёлтой и красной частей спектра при недостатке синей и фиолетовой по сравнению с естественным светом);

4. Нерациональное распределение светового потока для большинства ламп, что требует применения осветительной арматуры (светильников);

5. Малый срок службы (от 1000 до 3000 ч.).

Разновидностью ламп накаливания являются кварцевые галогенные лампы (КГ). Их принцип действия такой же как, и у обычных ламп накаливания, но в колбе находится галогенный газ (бром или йод), контролирующий испарение вольфрама. Колба галогенной лампы изготавливается, как правило, из кварцевого стекла, так как требуется поддержание минимальной температуры стенки колбы лампы на уровне 250°С. Это необходимо, чтобы галоид вольфрама оставался в газоразрядном состоянии и не осаждался на стенках лампы. У большинства галогенных ламп срок службы выше, чем у аналогичных ламп накаливания и составляет около 3000 часов, светоотдача – 30лм/Вт, спектр более белого цвета.

В связи с необходимостью экономии электроэнергии и сокращения выброса углекислого газа в атмосферу во многих странах введён или планируется к вводу запрет на производство, закупку и импорт ламп накаливания с целью вынуждения замены их на энергосберегающие (компактные люминесцентные, светодиодные, индукционные и др.) лампы.

23 ноября 2009 года Д. А. Медведев подписал принятый ранее Государственной думой и утверждённый Советом федерации закон «Об энергосбережении и повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации». Согласно документу, с 1 января 2011 года на территории страны не допускается продажа электрических ламп накаливания мощностью 100 Вт и более, а также запрещается размещение заказов на поставку ламп накаливания любой мощности для государственных и муниципальных нужд; с 1 января 2013 года может быть введён запрет на электролампы мощностью 75 Вт и более, а с 1 января 2014 года — мощностью 25 Вт и более.

Данное решение является спорным. В поддержку его приводятся очевидные доводы сбережения электроэнергии и подталкивания развития современных технологий. Против — соображение, что экономия на замене ламп накаливания полностью сводится на нет повсеместно распространённым устаревшим и энергонеэффективным промышленным оборудованием, линиями электропередачи, допускающими большие потери энергии, а также относительно высокой стоимостью компактных люминесцентных и светодиодных ламп. Кроме того, в России отсутствует налаженная система сбора и утилизации отработавших люминесцентных ламп, что не было учтено при принятии закона и в результате чего ртутьсодержащие люминесцентные лампы бесконтрольно выбрасываются.

В условиях низких температур многие «энергосберегающие» лампы оказываются неспособными запуститься. Люминесцентные энергосберегающие лампы неприменимы в прожекторах направленного света, так как светящееся тело в них в десятки раз крупнее нити накаливания, что не даёт возможности узкой фокусировки луча. В связи с вступившим в силу запретом на продажу ламп мощностью более 100 Вт некоторые производители начали выпускать лампы мощностью 93-95 Вт, а некоторые переименовали свои лампы мощностью от 100Вт в «теплоизлучатели различного назначения» и продают так.

Лампы дугового разряда

Дуговой разряд применяется практически во всех газоразрядных лампах. Связано это с тем, что при дуговом разряде ослабевает катодное падение напряжения  и уменьшается его роль в балансе энергии лампы. Дуговые лампы могут быть изготовлены на рабочие напряжения равные напряжениям электрических сетей. При небольшой и средней плотности тока дугового разряда, а также при невысоком давлении в лампе источником излучения в основном выступает положительный столб, а свечение катода практически не имеет никакого значения. Повышая давление газа или паров металла наполняющих горелку прикатодная область постепенно уменьшается, а при значительных давлениях (более 3 × 104 Па) ее практически не остается совсем. Увеличением давления в лампах достигают высоких параметров излучения при небольших расстояниях между электродами. Высокие значения светоотдачи при совсем малых расстояниях можно получить при сверхвысоких давлениях (более 106 Па). С ростом давления и уменьшением расстояния между электродами сильно возрастает плотность тока и яркость шнура разряда.

При увеличении давления и плотности тока происходит образование изотермической плазмы, излучение которой в основном состоит из нерезонансных спектральных линий, возникающих при переходе электрона в атоме на более низкие, но не основные уровни.

Дуговой разряд используют в самых различных газах и парах металлов от самых низких давлений до сверхвысоких. В связи с этим конструкции колб дуговых ламп чрезвычайно разнообразны как по форме, так и по роду применяемого материала. Для ламп сверхвысокого давления большое значение приобретает прочность колб в условиях высоких температур, что привело к разработке соответствующих методов их расчета и исследования параметров.

После появления дугового разряда из катодного пятна выбивается основная масса электронов. Светящаяся катодная часть разряда начинается с катодного пятна, представляющего из себя небольшую светящуюся точку на спирали. Катодных пятен бывает несколько. В самокалящихся катодах катодное пятно занимает небольшую часть его поверхности, перемещаясь по ней по мере испарения оксида. Если плотность тока высока на материале катода возникают местные тепловые перегрузки. По причине таких перегрузок приходится применять катоды специальных сложных конструкций. Количество конструкций катодов разнообразно, но все они могут быть разделены на катоды ламп низкого давления, высокого давления и сверхвысокого давления.

Рисунок 5. Трубчатая газоразрядная лампа низкого давления

Рисунок 6. Газоразрядная лампа высокого давления

Рисунок 7. Газоразрядная лампа сверхвысокого давления

Разнообразие материалов, применяемых для колб дуговых ламп, большие значения токов требуют решения вопроса о создании специальных вводов. Подробно о конструкциях газоразрядных ламп можно прочитать в специальной литературе.

Достоинства и недостатки

Из преимуществ изделий отметим следующее:

• Достаточная световая отдача на фоне низкой стоимости.
• Независимость от наличия атмосферных осадков.
• Продолжительный эксплуатационный срок — от 20 000 часов и выше.
• Практически полное совпадение спектра излучения с естественным освещением.
• Малые габариты.

Недостатки хоть и незначительные, но их намного больше:

• Существенная разница в цене по сравнению с более качественными разновидностями ДРЛ.
• В процессе эксплуатации формируется озон.
• Лампы с вольфрамовыми нитями значительно дешевле и компактнее.
• Со временем люминофор устаревает, что приводит к ухудшению излучаемого спектра.
• Из-за использования ртути требуется специальная утилизация.
• Задержка при включении.
• Требуется несколько минут до выхода на номинальный режим.
• Низкое качество испускаемого света.
• Дополнительное мерцание при работе.
• Рекомендуется устанавливать на потолке на высоте не ниже 4 м.
• Функционируют исключительно от переменного тока.

Осветительные приборы на основе дуговых ртутных люминесцентных ламп — одно из самых экономичных решений для освещения промышленных объектов, открытых территорий (паркингов), складских помещений и внутреннего двора загородного дома. Отдельные модели в составе столбовых фонарей сочетают высокую мощность и декоративный внешний вид.

Области применения

Газоразрядные лампы широко применяются в различных сферах деятельности благодаря своим уникальным характеристикам и преимуществам. Вот некоторые области, где газоразрядные лампы нашли свое применение:

Освещение

Одним из основных применений газоразрядных ламп является освещение. Газоразрядные лампы имеют высокую мощность и большой световой поток, что делает их идеальными для освещения больших пространств, таких как улицы, парки, стадионы и склады. Они также используются для освещения магазинов, офисов и домов.

Индикаторные устройства

Газоразрядные лампы также используются в качестве индикаторных устройств. Благодаря своим характеристикам, они могут быть использованы для создания световых индикаторов, указателей и дисплеев. Газоразрядные лампы часто используются в автомобильной промышленности для индикации различных параметров, таких как уровень топлива или температура двигателя.

Специальные виды освещения

Газоразрядные лампы также применяются в специальных видах освещения. Например, натриевые лампы используются для уличного освещения и освещения спортивных объектов, так как они обеспечивают яркий свет и имеют высокую эффективность. Также существуют специальные газоразрядные лампы для растений, которые способствуют их росту и развитию.

Оборудование и инструменты

Газоразрядные лампы также используются в различных оборудованиях и инструментах. Например, они могут быть использованы в медицинской технике для освещения операционных столов или в микроскопах. Также газоразрядные лампы используются в промышленности для освещения рабочих мест и оборудования.

Светильники и изделия декоративного освещения

Газоразрядные лампы также нашли свое применение в светильниках и изделиях декоративного освещения. Благодаря своей компактности и различным формам, они могут быть использованы для создания уникального освещения в интерьере или экстерьере. Газоразрядные лампы могут быть использованы для создания эффектов подсветки, а также для создания особых атмосферных эффектов.

D3S

Osram XENARC ORIGINAL D3S 66340 35W

Плюсы

• немецкая сборка
• хорошая граница света и тени
• надежная
• гарантийный срок 4 года

Минусы

отсутствуют

От 3 133 ₽

Автомобильная лампа Osram Xenarc Original типоразмера D3S светит теплым белым светом, эффективно освещает путь независимо от погодных условий. Помогает водителю своевременно отреагировать на преграду, выбоину или опасную неровность на дороге. Срок службы без потери характеристик 4000 ч и 4 года гарантии производителя на изделие.

Philips X-tremeVision +150 42403XV2S1 D3S 42V 35W

Плюсы

• отличная видимость на мокрой дороге
• теплый желтый свет
• подходит к оптике на основе линз
• яркая
• не слепит глаза

Минусы

не выявлено

От 3 714 ₽

Если необходимо выбрать ксенон D3S для регионов с частыми осадками, то лучше,чем Philips X-tremeVision +150 42403XV2S1, не найти. Теплый желтый свет с температурой 4800 К выделяет все изъяны мокрого дорожного покрытия, обеспечивая безопасную езду. В лампах Xenon X-tremeVision используют технологию точного изгиба дуги, направляя свет на участок перед автомобилем.
