Фонари 2115

Какие лампочки поставить в фары ВАЗ?

Стандартные лампочки для авто марок ВАЗ 2109, 2112, 2114 и 2115 могут быть с увеличенным световым потоком яркости. Например, Philips +50%, +80%, +100% или OSRAM +50, +90%. Специальный состав газа в колбе этих ламп позволяет добиться большей яркости света и гораздо эффективнее работать в сравнении с заводским вариантом. Недостатком данного товара является сравнительно меньший срок службы этих ламп.

Поставить светодиодные лампы для фар автомобиля

Сегодня светодиодные лампочки в фары стали пользоваться особой популярностью среди владельцев ВАЗ 2109, 2112, 2114 и 2115. Поставить такие лампочки в фары вашего авто очень выгодно и экономно. Несмотря на то, что стоимость данного товара превышает обычные стандартные варианты в несколько раз, зато срок службы таких ламп достаточно большой. Кроме этого они потребляют гораздо меньше электричества и способны качественно работать при максимальных температурах воздуха. Если правильно поставить светодиодную лампочку, она будет очень устойчива к вибрациям и ударам. Установка светодиода в стоп-сигнал авто позволит водителю, догоняющего вас автомобиля, отлично видеть ваши габариты на дороге.

Галогеновые лампы для авто ВАЗ 2109, 2112, 2114 и 2115

Химический состав газа галогеновых ламп в фары позволяет добиться прекрасной светосилы при работе. Что непосредственно является большим преимуществом данных ламп. Качественное освещение огромного промежутка дороги и большой срок эксплуатации делает галогеновые лампы актуальным товаром для автолюбителей.

Сегодня в продаже можно найти «галогенки» с повышенной яркостью, всепогодные модели, с повышенной мощностью и температурой. Секрет популярности такого рода ламп кроется также в их стоимости. Высокое качество товара и доступная цена – это то, что необходимо каждому водителю автомобиля.

Ксеноновые лампочки для фар

Красота внешнего вида ксеноновых фар говорит о престиже автомобиля и хорошем вкусе его владельца. Но, кроме того, что «ксенон» выглядит дорого, он еще имеет целый ряд неоспоримых преимуществ перед другими моделями. Ксеноновые лампочки для ВАЗ 2109, 2112, 2114 и 2115 дают наибольшее количество света при работе, а также имеют неограниченный срок эксплуатации.

Свет, который дают эти лампы, чистый и яркий, что очень помогает водителю на дороге в темное время суток. Единственным недостатком такого освещения является то, что можно ослепить водителя встречной машины. Но это поправимо, необходимо вовремя переключать свет фар.

Для того, чтобы окончательно решить, какие лампочки поставить в фары ВАЗ, необходимо взвесить все преимущества каждого из вариантов. Это даст возможность понять, какой именно свет для вас будет самым приемлемым для безопасной езды.

Не горят задние габариты ВАЗ 2114: причины, ремонт своими руками

При передвижении в темное время суток или в тумане габаритные огни незаменимы, особенно если они находятся сзади. При перемещении или во время стоянки они показывают другим автолюбителям, где находится ваш транспорт. Если не горят задние габариты на автомобиле ВАЗ-2114, то несложно будет сделать ремонт своими руками. Для этого достаточно выяснить причину и придерживаться инструкции, приведенной ниже, или просмотреть видео.

Характеристики габаритных огней ВАЗ-2114

ВАЗ-2114 относится к модификации «Самара» второго поколения. Габаритные фонари в них расположены, в соответствии с техническим регламентом, у края передней и задней части кузова, рядом с поворотниками. Входят эти светильники в блоки фар.

1. В отличие от передних габаритных огней, задние окрашены в красный цвет.
2. Кнопка включения этих фар находится в блоке управления наружным освещением. Он располагается по центру приборной панели над бортовым компьютером. Если габариты включены, на выключателе загорается подсветка зеленого цвета.

В моторном отсеке под капотом автомобиля располагается монтажный блок с предохранителями. Если у вас не работают огни только по левому или правому борту, то, скорее всего, вышел из строя один из предохранителей. Наиболее легко заметить неисправность элемента F10, так как он отвечает не только за работу правой стороны габаритных огней, но и за выполнение своих обязанностей контрольной лампой.

Если фонари отказались работать по левой стороне, то замене подлежит предохранитель F11.

Почему может не гореть задний габарит

От неисправных габаритных огней не застрахован ни один из автолюбителей

Важно быстро понять, в чем причина, и провести ремонт. Наиболее часто выходит из строя одна из ламп, тогда можно предположить причину выход из строя:

• она перегорела;
• плохой контакт;
• пробой в проводке, ведущей к этой лампе.

Первое встречается наиболее часто, в этом случае достаточно заменить вышедший из строя светильник. Если лампа работает, только если стукнуть по ней, то проблемы с контактами (хотя не всегда физическое воздействие помогает). Если при тестировании вы обнаружили, что лампочка целая, а окисления или нагара в патроне не наблюдается, то необходимо проверить проводники.

Замена испорченной лампы в заднем блоке фар проводится по инструкции:

• отключите освещение и откройте багажник;
• удалите декоративную обивку;
• сожмите фиксаторы и вытащите контактную панель фонаря;
• нажмите на сгоревшую лампу и поверните ее против часовой стрелки;
• проверьте лампочку на тестере и при необходимости установите новую.

Сборка фонарей проводится в обратном порядке. Заменить фонарь можно и в сборе

Для этого важно лишь приобрести качественный вариант, не отличающийся от оригинала

Автолюбители часто рекомендуют приобретать стоковые комплектующие или обратить внимание на фирму «Освар». Замену в сборе мы рекомендуем в том случае, если есть значительные повреждения конструкции

Часто лампы задних габаритов не сразу перегорают или отказываются работать, а возвещают о неполадках слабым свечением. Для начала прочистите группу контактов, расположенную в монтажном блоке, а затем, если неисправность не удалось исправить, поверьте группы, ведущие к каждой лампе.

Что особенно важно контролировать у задних габаритов

Если на клавише не горит контрольная лампочка, но при этом габариты работают, то в первую очередь просмотрите проводку панели. Достаньте блок клавиш из гнезда, после чего протрите контакты спиртом. Если одновременно с контрольной лампой не работают габариты по правой стороне, то проверьте предохранитель. Стоит отметить, что выходят они из строя крайне редко, так как в ВАЗ-2114 стали устанавливать широкие варианты, имеющие надежную контактную площадку.

Если F10 или F11 все-таки часто ломается, то необходимо провести проверку монтажного блока, возможно, он неисправен. Если этот узел находится в рабочем состоянии, то проведите проверку всей электрической цепи. Иногда постоянные поломки предохранителей свидетельствуют о замыкании в проводке, которое может привести к возгоранию авто без видимых на то причин.

Наиболее часто к отказу в работе габаритов приводит окисление, поэтому регулярно проверяйте блоки задних фонарей. В первую очередь при выполнении ремонта своего авто протестируйте лампы на целостность, а только потом ищите неисправность в других местах. Многие считают, что вероятность отказа ламп минимальная, но это не так – по статистике причины часто скрываются именно в них.

Модернизация задних фонарей ВАЗ 2108-2115, 2110-2112

И если у владельцев 2108-2114 и автомобилей десятого семейства есть альтернатива в виде отечественной задней оптики ОСВАР, то пятнашки почему-то оказались совсем обделенными в этом плане. Уж очень не хочется покупать китайщину с проблемами при прохождении ТО, да еще и без гарантии на нормальную работу и космический вид.

Вариантов лечения можно найти несколько. Я пошел по пути полного отказа от токопроводящей ленты и использования патронов на каждую лампу от ВАЗ 2101. Этот вариант еще в 2007 году был описан в журнале “За рулем”.

Вынимаем плату задних фонарей, отверткой поддеваем пластмассовые патроны и вынимаем ленту.

на плате видно где пропадал контакт и из-за этого не горели лампы

В задних фонарях пятнашек используются двойные лампы на габаритах и стопах, следовательно в магазинах нужно искать патроны двойные для габаритов и стопов, и одинарные для указателей поворота. В моделях ВАЗ 2108-2114 все патроны одинарные. Стоимость таких патронов в магазине 15-30 рублей. Кроме того, потребуются провода, наконечники, разъемы (можно взять и компьютерные), болты с гайками M3 для крепления патронов.

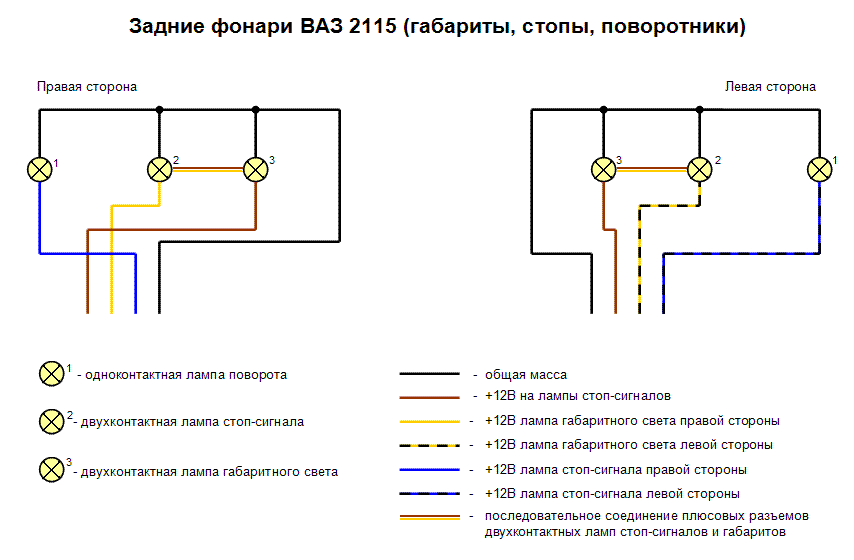

Электрическая схема задних фонарей ВАЗ 2108-2115 из книжки. Все вроде более чем понятно, общая масса и плюсы на каждый патрон.

По этой схеме для пятнашек не показано последовательное соединение ламп габаритных огней и стоп-сигнала. Быстренько набросал себе шпаргалку

Теперь надо вооружиться терпением. Отмечаем и высверливаем отверстия под патроны в тех же местах где были установлены ранее. Металлическую часть патрона пришлось немного доработать, а именно на патронах габаритов и стоп-сигналов выводы для наконечников пассатижами переместить на 180 градусов, а с патронов указателей поворота вообще их выкусил.

высверленные и доработанные напильником отверстия под патроны

Для крепления к пластиковой основе патроны использовал небольшие болтики с гаечками M3, вышло аккуратно. Но вся работа достаточно кропотливая и не быстрая.

Поскольку не нашел одинарных патронов для поворотников, сделал на двойном перемычку по центру.

После того как все патроны закреплены остается самая приятная и интересная часть. ну по крайней мере для меня, электрическая проводка.

Сначала сделал общую массу последовательно соединив все патроны, затем плюс на поворотник и последовательно соединил плюсы на выводах стоп-сигналов и габаритов.

Прозвонил получившуюся проводку и убедившись, что нигде не накосячил, нарастил купленную колодку разъема.

Остается теперь в машине поменять стоковую колодку на вновь купленную.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Как снимать барабан на ваз 2107

Какие пружины лучше поставить на ваз 2114 и 2115

Как настроить сцепление на ваз 2106

Моторное масло Шелл Хеликс для приоры

Поворотная цапфа ваз 2107

ВАЗ 21124 на холодную троит. Основные причины

Сколько масла в ваз 2110

Установка крана отопителя ваз 2108 на ниву

Как заменить все лампы на ВАЗ 2113-ВАЗ 2115?

Примечание! Прежде чем начать, обязательно учтите для себя одну вещь, ни в коем случае не беритесь пальцами руки за стеклянную колбу а иначе из-за этого ваша лампочка может гораздо быстрее выйти из строя, поэтому рекомендуем замену ламп вам производить в обязательно чистых перчатках, но если же вы уже взялись пальцами руки за стеклянную колбу, то в таком случае перед тем как устанавливать лампу протрите при помощи чистой тряпки смоченной в спирте всю колбу, от жира и грязи! (Эта информация относиться только к галогеновой лампе, на маленькую лампу габаритного света и на лампу указателя поворота соблюдать эту процедуру не следует, но всё же рекомендуем вам при работе с лампочками пользоваться чистыми перчатками)

Замена лампы ближнего и дальнего света:

1) Как уже было сказаyо ранее, лампа на ближней и дальний свет идёт всего лишь одна но она двух нитевая, поэтому чтобы её заменить вам нужно будет сперва открыть капот у автомобиля и после чего на обратной стороне блока фары разыскать два болта (Болты указаны стрелками) которые крепят крышку фары, после того как выйдёте эти болты полностью их рукой отверните и после чего как показано на маленьком рисунке ниже, снимите пластмассовую крышку с блока фары.

Примечание! После снятия крышки с блока фары, вам предстоит работать с электроникой поэтому рекомендуется при работе с ней обесточивать аккумулятор, для того чтобы не происходило никаких замыканий при работе, а о том как обесточить аккумулятор, см. в статье под названием: «Замена аккумулятора на ВАЗ», пункт 1!

2) Теперь когда автомобиль обесточен, отсоедините от вывода галогеновой лампы колодку проводов и после чего отведите её в сторонку.

3) Затем присмотритесь внимательно к выводам галогеновой лампы, там будет стоять пружинный фиксатор который удерживает лампочку при езде для того чтобы она не вывалилась из фары, так вот взявшись рукой откиньте этот пружинный фиксатор вниз, как показано на маленьком фото ниже и после чего потянув за выводы лампы (Для наглядности выводы указаны красными стрелками), извлеките её из отверстия в котором она находиться.

Примечание! Новая галогеновая лампа устанавливается в блок фары, в обратном порядке снятию, но только при установке всегда помните то что до стеклянной колбы пальцами руки дотрагиваться нельзя, иначе лампа у вас быстро перегорит и не будет работать!

Замена лампы габаритного света:

Данная лампа заменяется очень просто, для того чтобы вы смогли снять старую лампу, сперва нужно будет открыть капот и снять ту самую пластмассовую крышку о которой шла речь чуть выше, в рубрике «Замена лампы ближнего и дальнего света», так вот снимите сперва полностью эту крышу и просто потянув за провода которые подходят к лампе габаритного света, вытяните её из отверстия в котором она находиться и после чего взявшись рукой за саму лампу, извлеките её просто из отверстия, тем самым вы её извлечёте из патронника, как показано на маленьком фото чуть ниже:

Примечание! В некоторых автомобиля семейства Самара оптика немного изменена, поэтому на каких то машинах встречаются фары габаритного света которые удерживаются просто за счёт натяга, а есть и те которые именно закрепляются в патроннике, те которые держаться за счёт натяга поворачивать никуда не нужно просто потянуть силой за неё она и выйдет (Данная лампа изображена на маленьком фото выше), а вот те которые именно крепятся в патроннике, нужно поворачивать против часовой стрелки и только после этого их вынимать, поэтому прежде чем тянуть за неё попробуйте провернуть против часовой стрелки!

Замена лампы указателя поворота:

1) Замена этой лампы тоже не составит никакого труда, поэтому как всегда сперва вам нужно будет открыть капот у автомобиля и после чего разыщите патрон который идёт совместно с лампой и встраивается в сам указатель поворота, так вот после нахождения патрона, возьмите его рукой и поверните против часовой стрелки как показано ниже на рисунке, а после поворачивания патрона потяните за него и тем самым извлеките его из указателя поворота совместно с лампой.

2) И в завершение когда патрон и лампа будут находиться у вас в руке, нажмите на саму лампочку и поверните её так же как и патрон против часовой стрелки и после этого полностью снимите лампу с патрона.

Примечание! Устанавливается данная лампа в обратном порядке снятию, но только при установке обратит внимание на две боковые горки (Одна из них на фото ниже указана стрелкой) которые находятся на лампе, так вот устанавливайте её таким образом чтобы эти горки вошли в пазы на патроннике и после чего повернув лампу, проследите за тем чтобы она зафиксировалась этими двумя боковыми горками!

Источники

Приборные лампочки ваз 2114, 2113, 2115

Лампочка освещения нижнего вещевого ящика панели

Обозначение (артикул) лампочки света вещевого ящика:

• По классификации евразийской экономической комиссии (ЕЭК) – C5W
• По ГОСТ – АС12-5-1.

Размеры лампочки АС12-5-1 (C5W):

• Длина – 35 мм;
• Диаметр – 11 мм.
• Диаметр цоколя – 8,5 мм.

Технические характеристики лампочки подсветки вещевого ящика ваз 2114, 2113, 2115:

• Мощность – 5 Вт;
• Цоколь – металл 2 шт;
• Лампа – накаливания;
• Колба – прозрачное стекло;

Место установки лампочки АС12-5-1 (C5W) подсветки вещевого ящика ваз 2114, 2113, 2115:

Лампа подсветки пепельницы на приборной панели

Обозначение (артикул) лампочки подсветки пепельницы на приборной панели ваз 2114, 2113, 2115:

• По классификации евразийской экономической комиссии (ЕЭК) – W2x4,6d
• По ГОСТ – АС12-1,2.

Размеры лампочки АС12-1,2 (W2x4,6d) подсветки пепельницы:

• Длина – 20 мм;
• Диаметр – 5 мм.
• Диаметр цоколя – 4,6 мм.

Технические характеристики лампочки подсветки пепельницы ваз 2114, 2113, 2115:

• Мощность – 1,2 Вт;
• Цоколь – стекло;
• Лампа – накаливания;
• Колба – прозрачное стекло;

Место установки лампочки АС12-1,2 (W2x4,6d) подсветки пепельницы ваз 2114, 2113, 2115:

Лампочки подсветки символов клавишных выключателей и их сигнализаторов

Обозначение (артикул) лампочки подсветки клавишных выключателей на приборной панели ваз 2114, 2113, 2115:

По ГОСТ – АСМН12-0.55.

Размеры лампочки АСМН12-0.55 подсветки клавишных выключателей на приборной панели:

Технические характеристики лампочки подсветки клавишных выключателей ваз 2114, 2113, 2115:

• Мощность – 0,55 Вт;
• Цоколь – проволочные усики;
• Лампа – накаливания;
• Колба – прозрачное стекло;

Место установки лампочки АСМН12-0.55 подсветки клавишных выключателей ваз 2114, 2113, 2115:

Лампочки комбинации приборов

Обозначение (артикул) лампочки подсветки комбинации приборов ваз 2114, 2113, 2115:

• По ГОСТ – А12-1,2.
• По классификации евразийской экономической комиссии (ЕЭК) – W2x4,6d

Размеры лампочки А12-1,2 (W2x4,6d) подсветки комбинации приборов:

• Длина – 20 мм;
• Диаметр – 5 мм.
• Диаметр цоколя – 4,6 мм.

Технические характеристики лампочки А12-1,2 (W2x4,6d) подсветки комбинации приборов ваз 2114, 2113, 2115:

• Мощность – 1,2 Вт;
• Цоколь – стекло;
• Лампа – накаливания;
• Колба – прозрачное стекло;

Место установки лампочки А12-1,2 (W2x4,6d) подсветки комбинации приборов ваз 2114, 2113, 2115:

№ позиции на рисунке комбинации приборов	Расшифровка позиции
1	сигнальная лампочка неисправности двигателя
2	сигнальная лампа аварийки
3	лампочки освещения комбинации приборов
4	сигнальная лампа включения дальнего света фар
5	сигнальная лампочка низкого уровня тормозной жидкости
6	лампа включения наружного света ВАЗ 2114, 2113, 2115
7	сигнальная лампочка низкого уровня бензина
8	лампочка включения правого поворота
9	сигнальная лампочка включения левого поворота
10	сигнальная лампа подушки безопасности
11	сигнальная лампочка низкого давления масла в двигателе
12	лампочка включения стояночного тормоза
13	сигнальная лампочка потери зарядки аккумулятора ВАЗ 2114, 2113, 2115

Лампа подсветки прикуривателя

Обозначение (артикул) лампочки подсветки прикуривателя ваз 2114, 2113, 2115:

• По ГОСТ – А12-4-1.
• По классификации евразийской экономической комиссии (ЕЭК) – T4W

Размеры лампочки А12-4-1 (T4W) подсветки прикуривателя ВАЗ 2114, 2113, 2115:

• Длина – 26 мм;
• Диаметр – 9,2 мм.
• Диаметр цоколя – 9,1 мм.

Технические характеристики лампочки А12-4-1 (T4W) подсветки прикуривателя ваз 2114, 2113, 2115:

• Мощность – 4 Вт;
• Цоколь – метал;
• Лампа – накаливания;
• Колба – прозрачное стекло;

Место установки лампочки А12-4-1 (T4W) подсветки прикуривателя ваз 2114, 2113, 2115:
