Особенности конструкции и устройство ламп
Основной задачей создания филаментных ламп является полноценная замена светильников накаливания. В отличие от светодиодных источников света, справляются с этой задачей, потому что внешний вид позволяет использовать их в открытых светильниках, сохраняя стиль ретро. Основу технологии filament-led позаимствовали у дисплеев мобильных устройств:
- На прозрачную подложку из сапфира (в дорогих моделях) или из стекла (в эконом-классе) выкладываются последовательно светодиоды синего свечения. Для получения более теплого света могут добавляться красные диоды. Общее их количество должно составить 28 штук. Прозрачность основы позволяет свету равномерно распространяться во всех направлениях.
- Светодиодные ленты покрываются прозрачным люминофорным покрытием на основе силикона. Получаются нитевидные стержни – источники свечения. В современных лампах используется до 16 осветительных элементов.
- Стержни крепятся к прозрачной стеклянной лопатке, что также способствует всестороннему распространению световых потоков.
- Внутренняя конструкция помещается в прозрачную стеклянную колбу, куда закачивается специальный газ на основе гелия. От состава газа зависит способность отводить тепло от световых стержней, поэтому каждая компания по производству держит его в секрете. Хотя маленькие светодиоды и так греются меньше, чем в обычных Led-светильниках. Такая конструкция не нуждается в большом радиаторе, потому что газ эффективно поглощает тепло, не позволяя осветительному прибору нагреваться выше 60 градусов.
- Колба запаивается стандартным цоколем, обеспечивающим надежный контакт с источником электропитания. На цоколе со стороны колбы устанавливается электронная плата – драйвер, обеспечивающая стабильное питание светодиодов путем преобразования переменного напряжения в постоянное. Тем самым сглаживая пульсацию свечения, вредную для глаз человека, до 2 %, в то время как обычная лампочка способна выдавать 20 % колебаний яркости.
Почему стоит купить филаментную лампу
Возникает вопрос ‒ к чему такие «заморочки»? Ведь по факту филаменты стоят дороже остальных лампочек, а выйти из строя, похоже, могут очень быстро? Самая главная причина такой покупки – это требование интерьера.
ФОТО: market-sveta.ruВыглядят они суперстильно, и для интерьеров в стиле лофт вообще незаменимы
А ещё ‒ такие лампы, пожалуй, единственные, которые хорошо смотрятся в дорогущих хрустальных люстрах, какие во многих семьях просто переходят по наследству как фамильная ценность. Ведь хрусталь в принципе не предназначен для экономичного источника света.
ФОТО: мир-света.рфЕщё один плюс таких ламп, который как раз позволяет ему справляться с хрустальным плафоном – это 360° светорассеивания
Ну, и служат такие лампы, если они не из Китая, очень долго, это факт.
Характеристики
Филаментные лампы выпускаются в ограниченном диапазоне потребляемой мощности – от 4 до 8 Вт, что эквивалентно 85 Вт ЛН. Это связано с проблемой охлаждения светодиодной нити. Такая лампа способна создать поток света, равный 980 лм. Светоотдача составляет около 120 лм/Вт. Производители заявляют срок службы изделия около 30 тыс. часов. Световая температура филаментных светодиодных источников света находится в пределах 2 700 К.
Сравнение ламп от разных производителей
Признанный российский производитель Томский завод осветительных приборов Rusled реализует филаментные устройства под торговой маркой “Лампочка Томича”. Изделия этой фирмы нацелены на замещение импортной продукции. Выпускаются лампы трех модификаций: 4, 6, и 8 Вт со световым потоком 400, 600 и 800 лм соответственно. Производитель заявляет ресурс изделия равным 15 тыс. часов.
Изготовление филаментных источников света проводится на базе производства ЛН с использованием китайских комплектующих. При проведении независимого тестирования практически все заявленные характеристики были подтверждены. Однако ресурс изделий не выдерживает никакой критики. Из 30 тестируемых ламп за 2 месяца вышли из строя 26 шт. Связан ли брак с переходным периодом и модернизацией оборудования, не понятно.
Другой российский производитель из Саранска – Лисма – выпускает модели 4, 6, 8, и 9 Вт. Филаменты несколько отличаются от “томичей”. В этих изделиях стеклянная подложка покрывается кристаллами и люминофором только с одной стороны, вторая остается чистой. Это позволяет еще больше повысить срок службы кристаллов за счет увеличивающегося теплоотвода. Производитель гарантирует исправную работу источников света в течение 30 тыс. часов.
При проведении тестирования температура колбы 8- и 9-ваттных ламп составила 70 и 85°С соответственно. В этом случае сложно говорить о длительном сроке службы изделия. В этих же моделях и другие параметры, кроме пульсации, не соответствуют заявленным.
В большинстве случаев поломки филаментных ламп происходили из-за низкого качества изготовления драйвера. При разборке было выявленно повышенное (более 300 В вместо 160 В) напряжение, что говорит о выходе из строя источника питания. Эти поломки характерны для изделий обоих производителей. Хотя необходимо отметить, что процент брака у Лисмы ниже и составляет 20-25%.
Преимущества филаментных ламп
Положительными качествами филаментных ламп являются:
- совместимость с патронами Е27 и Е14;
- низкое энергопотребление;
- большой световой поток и высокое качество света;
- длительный срок службы;
- экологичность, утилизируются как бытовые отходы;
- низкая рабочая температура нити.
Благодаря этим характеристикам спрос на филаментные светодиодные лампы и их производство будут расти.
Недостатки
Как и любые недавно выпущенные изделия, эти лампы имеют свои отрицательные стороны:
- высокая цена;
- низкая прочность стекла;
- большой процент брака;
- отсутствие низковольтных аналогов.
Дальнейшее развитие производства должно привести к уменьшению цен и повышению качества продукции.
Предыдущая
ПодсветкаВыбор подсветки для аквариума и как сделать самостоятельно
Следующая
Светильники, браКак выбрать подходящий светильник для аквариума
Спасибо, помогло!Не помогло
???? Филаментные светодиодные лампы – в чём секрет их популярности?
Итоги Что такое филаментная лампа Простыми словами, филаментная лампа — комбинация двух видов лампочек: светодиодной и накаливания. От первой взят принцип действия, а от второй конструктивные особенности. Внутри стеклянной колбы подключена светодиодная полоска, из-за которой лампа и получила название. Слово «filament» переводятся с английского как «нить». По свечению филаментный источник света почти не отличается от лампы накаливания он обладает желтоватым оттенком , а вот по конструкции и функционалу опережает конкурента. Люминофорное покрытие, обеспечивающие белый свет с особой цветовой температурой. Если рассматривать конструкцию в целом, филаментный источник света состоит из следующих элементов: Цоколь на Е14 или Е27.
Поиск Войти Филаментные лампы. Из чего состоят и как устроены, и при чем тут Нобелевская премия и люминофор 18 сентября 2019 20K прочитали Обычно, у домовладельцев количество ламп больше, чем у горожанина – в освещении нуждается дом с несколькими комнатами, второй этаж а у кого и третий , подсобные помещения, постройки, крыльцо… А из-за того, что напряжение в сельской местности нестабильно, то обычные лампы накаливания не выполняют своих задач – если напряжение занижено, то световой потом этих ламп сильно падает, а если завышено, то только успевай их заменять на новые. Так, из-за того, что в один момент напряжение у нас поднялось до 275-ти вольт, деревянный потолок в комнате над плафоном стал дымиться. В общем, с появлением новых типов ламп, лампам накаливания теперь не место в деревне. Чем же их заменить? Энергосберегающие отпадают сразу, кроме экономии энергии у нет нет преимущество перед светодиодными. Выбор в их пользу был очевиден, и я заменил все лампы накаливания на светодиодные. Конечно, эстетика пострадала, ведь светодиодные лампы имеют размер больше, чем накаливания, их не установишь в каждый светильник, да и вид у них неказистый, но то, что они работают в широком диапазоне напряжений, что при его скачках не мигают, мгновенно включаются на морозе, перекрывает их недостатки. Тут я опускаю мерцание и качество светового потока.
Филаментная лампа была разработана японской компанией «Ushio» в 2008 году, но из-за малой мощности для освещения была непригодна. И только в 2013 году китайским компаниям удалось добиться величины излучения светового потока филаментной лампы, сравнимого с лампой накаливания мощностью 60 Вт. Внешний вид филаментной лампочки показан на фотографии. Филаменты Источником излучения светового потока в филаментной лампе являются филаменты, откуда и произошло название лампы. На фотографии показано шесть филаментов, извлеченных из перегоревшей лампы. Филаменты могут иметь любую форму, даже спирали. Это позволяет дизайнерам создавать эксклюзивные лампочки. Устройство светодиодного филамента Филаменты изготавливают по технологии Chip-On-Glass, сокращенно COG, что переводится как чип на доске. Основанием филамента служит стеклянный или сапфировый стержень круглой формы с вплавленными в него по торцам электродами. Диаметр стандартного стержня составляет 2 мм, длина — 30 мм.
Результаты тестов шокируют
Я получил около 30 Томских лампочек от 4 до 8W , в течение 2 месяцев из строя вышли 26 штук, то есть количество брака 90%. Так же получил очень много жалоб от своих читателей, которых у меня 12.000 человек за 1 день. Они жалуются, что практически все лампочки выходят из строя.
Об этом писал производителю, что ситуация получается очень нехорошая. Предлагал им снова отправить образцы на тестирование, в надежде что проблему они исправили. Но они больше не отвечают на мои письма, ведь можно было всё решить переговорами и новыми образцами. Видимо есть причины, по которым нежелательно, чтобы тестировал их продукцию. Я всегда открыт к диалогу, надеюсь они передумают.
Этот обзор был написан в течение недели, поэтому проблемы небыли обнаружены сразу. Более подробно описал неисправности ламп Томича в отдельном обзоре.
Преимущества использования филаментных LED-ламп
Филаментные LED-лампы — это новое поколение энергосберегающих ламп, которые заменяют классические лампы накаливания и галогенные лампы. Их преимущества очевидны:
- Экономия энергии: Филаментные LED-лампы используют до 90% меньше энергии, чем классические лампы накаливания, что позволяет экономить средства на электричество.
- Долговечность: Филаментные LED-лампы работают на 15-25 лет, что в разы дольше, чем классические лампы накаливания и галогенные лампы.
- Экологичность: Филаментные LED-лампы содержат нетоксичные материалы, такие как стекло и металл, что делает их экологически безопасными при утилизации.
- Качество света: Филаментные LED-лампы демонстрируют высокое качество света со стабильной яркостью и цветовой температурой.
- Дизайн: Филаментные LED-лампы являются эстетичными и привлекательными, что делает их привлекательными для использования в различных дизайнерских решениях.
Использование филаментных LED-ламп больше, чем просто экологически и экономически эффективно. Они также обеспечивают лучшее качество света и дольше сохраняют свои светотехнические свойства, что делает их оптимальным решением для освещения интерьеров жилых помещений, коммерческих зданий, магазинов, и множества других применений.
Будущее развитие филаментных ламп
Недавно в Китае использовались светодиодные лампы, имеющими длинные филаменты, но в этом направлении они в серийное производство не пошли. Зато в полной мере началось замещение рефлекторных ламп филаментными. Учитывая явные положительные свойства нового продукта на рынке электротоваров, можно с уверенностью сказать, что за этими энергосберегающими лампами будущее. Они имеют отличное сочетание новой технологии и физические свойства газа по отводу тепла из ламп, благодаря чему филамент будет применяться как в промышленности, так и в быту. К тому же, необязательно придерживаться стандартного вида колбы лампы. Можно использовать длинные филаменты, сделав под них новую колбу.
Производителю удалось поместить плату электроники в цоколь лампы, даже в такой маленький, как у E14
В настоящее время ведется усиленная борьба за каждую возможность сократить потребление электроэнергии и снизить до минимального предела её перерасход. Вот поэтому актуальным остаётся вопрос энергосбережения путём применения новых технологий в освещении домов, офисов, складов, торговых залов, промышленных предприятий и иных помещений. Кроме эффективного расходования электрической энергии на первый план выходят: экологичность, простота конструкции и низкая себестоимость при производстве товара.
Не удивительно, что в скором времени все виды филаментных энергосберегающих ламп будут применяться повсюду и это условие станет обязательным для организаций всех форм собственности. Не так давно стали вестись разработки по модернизации филаментных ламп, которые заключаются в создании новых небьющихся колб для них. Основным материалом, заменяющим стекло, станет поликарбонат.
Теперь и в Российской Федерации существуют собственные заводы по производству такого типа ламп, которые, несомненно, создадут достойную конкуренцию всем остальным энергосберегающим лампам.
Лампы дневного светаГалогеновые лампы для домаЛампочки светодиодные 220в для светильников потолочныхКакие лампочки лучше светодиодные или энергосберегающие
Лишь совсем недавно рынок светотехники практически захватили светодиодные лампочки и светильники. Обладая множеству неоспоримых преимуществ, они не просто стали идеальной заменой для традиционных ламп накаливания, но и для экономичных люминесцентных осветительных приборов.
Однако, зачастую, даже несмотря на множество преимуществ как в плане энергопотребления, так и удобства эксплуатации, довольно внушительный процент пользователей все еще предпочитает обыкновенные лампы накаливания. «Виной» тому привычный внешний вид и способ распространения света ламп накаливание.
Ведь в отличие от них светодиоды имеют направленный свет и в них уже не разглядеть привычной тонкой накаленной нити. Так как же поступить – выбрать уже не эффективные, но столь привычные лампочки накаливание с которыми не придется пройти этап адаптации, или же рискнуть и приобрести современные энегоэффективные светодиодные лампы и светильники, которые больше не придется менять после каждого скачка напряжения?
На первый взгляд этот довольно простой выбор может оказаться весьма сложным, особенно для тех пользователей, которые ценят устойчивый комфорт. Однако благодаря быстрому темпу развития современных светодиодных технологий данная проблема также имеет свое простое решение под названием филаментные светодиодные лампы.
По сути, они сочетают в себе все качества современных светодиодных ламп и привычный тип свечения традиционных ламп накаливания
Ну а для того чтобы более наглядно представить себе филаментную технологию, следует чуть больше внимание самой конструкции и устройству филамента

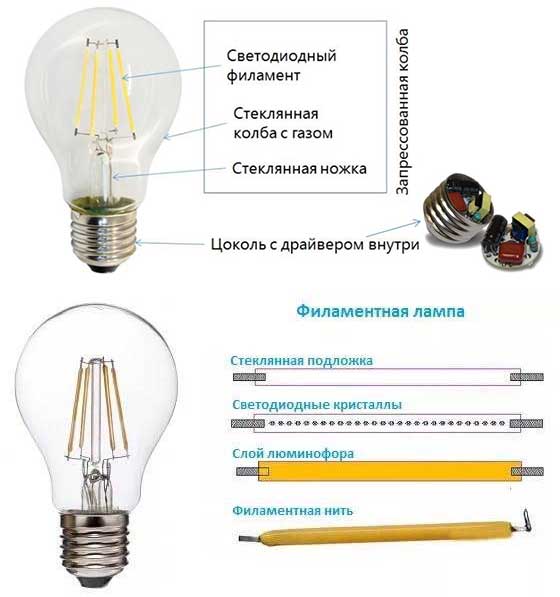

Конструкция филаментной лампы Томича
Лампа с нитевыми светодиодами состоит из:
- Цоколя, обычно E27 или E14;
- стеклянная колба;
- внутри колбы расположена стеклянная ножка и проводники для питания филаментов;
- филаментные светодиоды;
- драйвер, который расположен в цоколе.
На фото подробно рассмотрена конструкция производителя Rusled. Они продают свою продукцию под название «лампочка Томича».
Это изделия отечественного производства, они нацелены на замещение импортной продукции. Даже в своем названии проводят аналогию с лампой «Ильича». Лампа Томича — это своего рода новый шаг в развитии бытового освещения.
Кроме «Томича» на территории нашей страны производство есть в Саранске – на заводе «Лисма». Как заявляют рекламные ролики: «Единственная в РФ производственная линия лампового стекла и цоколей».
При этом в России нет мощных предприятий способных наладить выпуск подобных светодиодов, поэтому LED-комплектующие импортируют из Китая.
В обычных светодиодных лампах драйвер размещен на плате, для которой в корпусе достаточно много места. Это позволяет использовать схемы высокого качества и уровня сложности, с целью снижения коэффициента пульсаций.
В случае с размерами драйвера лампы filament led есть ограничения – его плата очень маленькая и должна вмещаться в пределах полости цоколя. Взгляните как это выглядит в жизни.
В таком маленьком пространстве конструкторам удалось разместить все необходимые детали. Качественные лампы не пульсируют или их пульсации крайне малы и находятся в пределах допустимого.
Естественно, бюджетные лампы зачастую оборудованы обычной схемой питания на гасящем конденсаторе, как и в случае с пластиковыми классическими светодиодными лампами. Это дает слишком пульсирующий свет, что крайне вредно для вашего здоровья.
Схема драйвера
Драйвер выполняется обычно по подобной схеме. Вместо предохранителя F1 может использоваться низкоомный резистор (до 20Ом) средней мощности (до 1Вт).
DB1 – это выпрямительный диодный мост, рассчитанный на обратное напряжение до 400-1000В. E2 – конденсатор сглаживающий пульсации диодной моста, E1 – дополнительный конденсатор для питания микросхемы. SM7315P и подобные – это микросхема драйвер, сердце всей цепи.
Его устройство включает в себя ШИМ-контроллер, цепи обратной связи по току (различные мультиплексоры, компараторы и другие элементы. Они сравнивают значение номинального тока и реального, после чего дают сигнал ШИМ-контроллеру на изменение коэффициента заполнения управляющих импульсов). ШИМ управляет силовым ключом (n-MOS скорее всего). Силовой ключ расположен в корпусе микросхемы, поэтому на плате его вы не найдёте.
R1 – датчик тока, позволяет изменить силу тока в цепи светодиодов. Чем больше его номинал – тем меньше ток.
L1 – накопительная индуктивность, благодаря которой происходит преобразование напряжения.
D1 – диод, необходимый для работы преобразователя.
E3 – конденсатор, фильтрующий выходные пульсации.
R2 – резистор, обеспечивающий минимальную нагрузку для преобразователя.
В целом, контур образованный из L1, D1 и транзисторного ключа, встроенного в микросхему, представляет собой типовую схему импульсного понижающего преобразователя. Упрощенный вариант такой схемы изображен на следующем рисунке.
Особенности конструкции филаментных ламп
Если с обычными светодиодными лампами всё более-менее понятно, то в конструкции филаментных не обошлось без оригинальных решений.
Как известно, светодиоды нельзя запитать от переменного напряжения и требуется использовать специальный драйвер. У стандартных светодиодных лампочек имеется большой корпус, куда и прячется плата с драйвером. Филаментным лампам для размещения драйвера приходится ограничиваться пределами маленького цоколя E27 или совсем крохотного E14. Как вообще возможно, в столь ограниченном пространстве, разместить полноценный драйвер?
В цоколь E14 хороший драйвер точно не поместится, но инженеры всё равно стараются снизить пульсации. Примерно по такой схеме построен драйвер филаментной лампы GAUSS из Леруа Мерлен:
Как видно из фотографий внутри лампы нет никаких радиаторов. Проблема с отводом тепла от светодиодов к стенкам колбы лампы решается с помощью инертного газа внутри лампы. Так как используется много маломощных светодиодиодов, то и тепла они выделяют не сильно много, в районе 60-70°C. Выделяемое тепло рассеивается в атмосферу через тонкое стекло колбы.
Я уже упомянул, что все светодиоды в лампе соединены последовательно, поэтому с выходом из строя одного из них, умирает и вся лампа. Потому мне не верится в заявленный на коробке срок службы лампы до 25 лет. Тем более что гарантию производитель даёт всего на 2 года.
Но в целом, филаментные лампы мне понравились больше обычных светодиодных. Прозрачная колба обеспечивает лучшую цветопередачу и рассеивание света у них, как у лампочек Ильича. Только лучше брать со стандартным цоколем E27, так как в нём проще разместить хороший драйвер со сглаживанием пульсаций. Ну и минус в том, что такие лампы невозможно починить.
P.S. Чуть не забыл рассказать почему же в заголовке я написал про «тёмную энергию» филаментных ламп… а дело в том, что на плате драйвера одной такой лампочки (к сожалению она не сохранилась) было написано DARK ENERGY
Подписывайтесь на канал и узнавайте первыми о новых материалах, опубликованных на сайте.
Если считаете статью полезной,не ленитесь ставить лайки и делиться с друзьями.
Ошибка 4013 при восстановлении iPhone (iPad)Делюсь личным опытом. Не все usb-c переходники одинаково полезны…Восстановление работоспособности ноутбука с помощью прогрева чиповЗамена разбитого стекла на iPhone 8. Кто-то ещё хочет повторить это дома?Возвращаем к жизни WD My Book LiveКогда 7 равно 14: что реально означают цифры техпроцесса у AMD и Intel?
Плюсы и минусы филаментных ламп
Для начала стоит рассмотреть, какие имеются достоинства у этих светодиодных ламп:
- внешний вид напоминает длинные лампы накаливания, которые имели во все времена огромный спрос;
- значительная экономия электроэнергии и, как следствие, сокращение расходов на её оплату;
- отличная совместимость со всеми потолочными светильниками: как старого, так и нового производства;
- очень низкий порог пульсации света, что прекрасно сказывается на восприятии такого света органами зрения человека;
- разнообразие оттенков светового потока по цвету: дневной, тёплый, холодный (в зависимости от качества люминофора и его равномерности);
- не используется сложная система распределения света, дающая равномерное освещение;
- производство не требует дополнительных мощностей на перенастройку оборудования;
- внушительный срок службы энергосберегающих ламп (в пределах 50 тысяч часов работы);
- возможность регулировать степень освещенности при помощи диммера;
- утилизируется как бытовой отход;
- не вредит окружающей среде.
К недостаткам филаментных ламп относятся:
- небольшое место под расположение драйвера, что влечёт за собой использование более простой конструкции драйвера, имеющего повышенный показатель пульсации (иногда применяется миниатюрный драйвер, который имеет высокую цену);
- хрупкость колбы, в которой находится филамент;
- малая известность фирм, специализирующихся на выпуске подобного вида светодиодных ламп.
Как видно, что достоинств у филаментных ламп больше, чем недостатков, к тому же они не такие значительные.
Качество филаментных ламп
Важным фактором долговечной работы филаментных ламп, является качественный отвод тепла. Ток светодиодных нитей ограничен и не достигает своего максимума, поэтому сами кристаллы не перегреваются. Чтобы отвести излишнее тепло, внутрь колбы закачивается смесь газов на основе гелия, что позволяет через тонкое стекло колбы отводить тепло в атмосферу. Поэтому ощущаемая температура нагрева лампочки находится в районе 60 градусов по Цельсию.
Но на практике слабым звеном филаментных ламп являются не диоды, а блок питания. Так как в процессе работы он также выделяет тепло, а из-за ограниченного объема цоколя отвод тепла происходит очень плохо. Основная масса поломок ламп в виде сильного мерцания в процессе работы является именно перегрев некачественного блока питания.
Пример HTML-страницы
Большим достоинством филаментной лампы по сравнению с обычной светодеодной лампой является угол излучения. Ели светодиодная лампа может обеспечить максимальный угол излучения 170 градусов, то у филаментных ламп, этот показатель достигает 300 градусов. Такой угол свечения получается благодаря стеклянной, полностью прозрачной колбе и расположению филаментов по кругу. Для обеспечения более равномерного свечения, в некоторые моделях ламп применяются нестандартные формы и способы расположения филаментов, например, под углом, крест на крест или S-образно.
Выбирая светодиодные филаментные лампы необходимо помнить, что колба, выполнена из стекла и может разбиться, если вы уроните лампу на пол, в то время как колба стандартной светодиодной лампы, выполненная из пластика, гораздо прочнее.
Бюджетные светодиодные филаментные лампы не работают заявленные сроки в 15 000, по причине низкого качества комплектующих. Лампа либо просто перестает включаться, либо начинают мерцать. Советую вам приобретать лампы с рабочим диапазоном 85-250 Вольт. Это косвенно указывает на то, что в этом изделии применен качественные блоки питания, способные выдерживать критические режимы.
В следующей статье я расскажу о том, как выбрать шторы.
РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:
Пример HTML-страницы
Вопрос-ответ:
Что такое филаментная лампа?
Филаментная лампа — это тип электрической лампы, в которой свет излучается филаментом накала. Филамент представляет собой тонкую нить из вольфрама или другого материала с высокой температурой плавления.
Как работает филаментная лампа?
Внутри филаментной лампы находится филамент, который накаляется электрическим током. При достижении определенной температуры, филамент начинает излучать свет. Накал филамента обеспечивается за счет электрического сопротивления филамента, которое преобразуется в тепло.
Какие преимущества у филаментных ламп?
Филаментные лампы имеют несколько преимуществ. Во-первых, они обладают длительным сроком службы — до 1000 часов работы. Во-вторых, они обеспечивают мягкое и приятное освещение. Кроме того, филаментные лампы являются энергоэффективными, так как преобразуют большую часть потребляемой энергии в свет.
Какие недостатки у филаментных ламп?
У филаментных ламп есть несколько недостатков. Во-первых, их эффективность ниже, чем у других типов ламп. Во-вторых, они нагреваются в процессе работы, что может быть опасно. Кроме того, филаментные лампы содержат малое количество ртути, что может быть вредным для окружающей среды.
Где можно использовать филаментные лампы?
Филаментные лампы могут использоваться в разных сферах. Они часто применяются в декоративной подсветке, так как обеспечивают приятный и уютный свет. Также они могут использоваться при создании атмосферного освещения в кафе, ресторанах и других общественных местах. Кроме того, филаментные лампы можно установить в настольные лампы или люстры для освещения помещений.
Что такое филаментная лампа?
Филаментня лампа способна обеспечить интенсивное и равномерное световое излучение, благодаря плотностной конструкции филамента. Поток света, излучаемый филаментной лампой, зависит от его мощности, состояния филамента и давления внутри лампы.
Филаментная лампа работает по принципу электротермического излучения, что означает, что филамент внутри лампы нагревается электрическим током и излучает свет в результате нагрева. Внутрь лампы помещен инертный газ или смесь газов, который предотвращает окисление филамента и увеличивает его срок службы.
Определение филаментной лампы
Филаментная лампа является одной из самых распространенных и долговечных форм освещения, используемой на протяжении многих лет. Она состоит из стеклянной колбы, внутри которой находится вакуум или инертный газ, и металлического филамента.
При подаче электрического тока на филамент, он начинает нагреваться и светиться. Филаментные лампы обладают возможностью регулирования световой яркости путем изменения силы тока, проходящего через филамент.
Филаментные лампы имеют различные формы и мощности, и могут использоваться для освещения в различных сферах: домашнее освещение, уличное освещение, промышленное освещение и другие. Они также широко используются в автомобилях, светильниках и других электрических приборах.
История появления филаментной лампы
В 1879 году Томас Эдисон получил патент на оловянную филаментную лампу, состоящую из нити углеродного волокна. Это стало прорывом в области освещения и позволило создать эффективную и долговечную систему освещения.
Однако, филамент из углеродного волокна имел недостатки — он быстро окислялся и выделял запах. Это привело к поиску других материалов для филамента. Были испытаны металлы, такие как вольфрам и молибден, и остановились на вольфраме, который оказался самым подходящим материалом для филамента.
В 1910 году появилась первая филаментная лампа с вольфрамовым филаментом, которая была более долговечной и эффективной по сравнению с предыдущими моделями. С тех пор филаментные лампы стали все более популярными и широко используемыми в различных областях, включая домашнее освещение, коммерческие и промышленные применения.
Преимущества филаментной лампы перед другими типами ламп
1. Высокая яркость освещения: Филаментная лампа способна обеспечить яркое освещение, что делает ее идеальным выбором для помещений с высокими требованиями к освещенности.
2. Энергоэффективность: Филаментные лампы отличаются высокой энергоэффективностью, что позволяет сэкономить электроэнергию и снизить расходы на освещение.
3. Долгий срок службы: Филаментная лампа имеет долгий срок службы, что означает меньшую потребность в замене и обслуживании лампы.
4. Приятный свет: Свет, излучаемый филаментной лампой, более приятный для глаз, чем свет от некоторых других типов ламп. Он создает уютную атмосферу в помещении.
5. Широкий выбор дизайна: Филаментные лампы доступны в различных формах и дизайнах, что позволяет выбрать идеальную лампу, которая подойдет для любого интерьера.
Все эти преимущества делают филаментные лампы популярным выбором для домашнего освещения, а также для использования в коммерческих и общественных помещениях.
Драйвер филаментной лампочки Томича
Использование светодиодного принципа требует установки драйвера, расположенного внутри цоколя. Назначение устройства — снижение тока из сети до параметра, безопасного для светодиодных элементов.
Драйвер состоит из следующих элементов:
- Предохранитель.
- Выпрямитель диодного моста.
- Сглаживающие конденсаторы.
- Микросхема импульсного токового регулятора с дополнительными компонентами. В состав схемы входит диод, дроссель, сопротивление ВЧ конденсатор.
Особый интерес заслуживает схема драйвера. В фазном проводе установлен предохранитель F1, вместо которого можно поставить сопротивление до 20 Ом до 1 Вт мощности.
Также в элементы схемы входит:
- диодный мост для выпрямления тока на напряжение 400 — 1000 В, DB1;
- конденсатор для сглаживания пульсаций на выходе DB1, E2;
- дополнительная емкость для подачи напряжения на схему, E1;
- драйвер устройства, благодаря которому работает вся цепь, SM7315P;
- емкость для фильтрации пульсаций на выходе, E3;
- токовый датчик для корректировки силы тока в цепи источников света, R1 (чем выше сопротивление, тем ниже ток);
- сопротивление для снижения тока на преобразователе, R2;
- диод, обеспечивающий функционирование преобразователя, D1;
- накопительная индуктивность для преобразования напряжения, L
По сути, элементы D1, L1 и транзисторный ключ формируют типовую схему импульсного преобразователя.
