Естественная вентиляция в частном доме: правила обустройства гравитационной системы воздухообмена

Как сделать вентиляцию в частном доме своими руками

Процедуру самостоятельного монтажа вентиляционной системы в частном доме можно разделить на несколько основных этапов.

1. Расчеты и проектирование. Первый шаг заключается в вычислении требуемого воздухообмена. Это можно сделать по формуле, описанной выше.
2. Выбор сечения воздуховодов. После вычислений необходимо определится с диаметров каналов системы. Небольшая величина приведет к постоянным загрязнениям, большая – к шуму и потере производительности. При монтаже каналов необходимо снизить количество поворотов к минимуму.
3. Выбор типа вентиляции. Как уже было сказано, наиболее оптимальным вариантом является приточно-вытяжная система.
4. Составление схемы расположения каналов.
5. Определение месторасположения забора и вывода воздушных потоков.
6. Непосредственно сам монтаж вентиляции.

Выполняя точные расчеты, используя качественные материалы и точно следуя описанному алгоритму, создать вентиляционную систему своими руками очень просто.

Приточно-вытяжная вентиляция

Установка вентилятора в санузел

Установка вентилятора в санузел – это проста процедура, которая позволит обеспечить качественную циркуляцию воздуха. Первым делом необходимо определится с месторасположением конструкции. Чаще всего, она устанавливается в выходное отверстие, соединенное с общей системой вентиляции.

Для установки вентилятора необходимо следовать следующей пошаговой инструкции.

1. Подключить вентилятор к электросети. Процедуру включения можно осуществлять с помощью кнопки, расположенной непосредственно на конструкции, или же подвести его к обычному выключателю около санузла.
2. Далее нужно снять защитную крышку и закрепить конструкции на выходе вентиляционного отверстия с помощью полимерного клея или жидких гвоздей.
3. Последний шаг заключается в установке защитной крышки и проверке работы установленной конструкции.

Устройство вытяжки

Принцип работы вытяжного вентилятора выглядит следующим образом:

• воздух, находящийся в помещении нагревается за счет отопительных приборов, дыхания жильцов и т.д.;
• свежий воздух поступает в помещение и создает повышенное давление за счет разницы температур, из-за которого отработанные воздушные массы поднимаются к потолку помещения;
• вытяжной вентилятор засасывает воздух в верхней части помещения в вентиляционные каналы, по которым он в дальнейшем выводится из дома.

Приточная вентиляция с помощью диффузора или решетки

Приток свежего воздуха осуществляется по вентиляционным каналам. За его равномерное распределение по помещению отвечают такие элементы как диффузоры и решетки. Они позволяют воздуху равномерно разнестись по комнате, что препятствует образованию застоя.

Диффузоры и решетки классифицируются по нескольким параметрам:

• форма – круглая, прямоугольная или квадратная;
• размер;
• дополнительные опции – встроенные вентиляторы, вытяжки, увлажнители, обогреватели т.д.

Приточная вентиляция с помощью приточного клапана

Приточная вентиляция, работающая за счет приточных клапанов – это самый простой способ создания вентиляционной системы. Клапан – это конструкция, которая может устанавливаться в стены, окна, двери и т.д.

Воздух поступает с улицы через клапаны и попадает в помещение. Установить приточный клапан очень легко. Для этого достаточно следовать следующей инструкции.

1. Определится с местом расположения конструкции. Чаще всего такие конструкции монтируются в пространство под окна или же в стены.
2. Вне зависимости от выбранного месторасположения необходимо просверлить сквозное отверстие под углом в направлении вниз (это требуется для предотвращения попадания в помещение воды, пыли и т.д.).
3. Далее необходимо установить клапан и зафиксировать его в отверстии.
4. Оставшееся пространство в проделанном отверстии заделывается с помощью герметика.

При выборе количества приточных клапанов, необходимо учитывать скорость отвода отработанных воздушных масс. Вытяжка должна успевать отводить количество использованного воздуха равное объему поступающего. В этом случае, коэффициент полезного действия вентиляционной системы будет максимальный.

Из чего изготавливают воздуховоды

В соответствии с Приложением “D” СНиП 402.1325800.2018, дымовые трубы и каналы должны быть изготовлены из негорючих материалов. Там, где вентиляционные каналы проходят через неотапливаемые помещения, требуется теплоизоляция, наружная сторона каменных каналов должна соответствовать характеристикам морозостойкости.

Из кирпича с вытяжными каналами

Кирпич в основном используется в твердотопливных котлах. Низкая температура оборудования для сжигания приводит к непрерывной конденсации водяного пара, материал разрушается, более того, воздушные каналы трудно чистить.

Установка стальных дымоходов внутри стены может быть поразительной архитектурной особенностью и решит эту проблему на десятилетия.

Из набора керамических вентиляционных труб

Керамика бывает разных форм. Например, для строительства дымоходов используются керамические трубы с температурой до 650 оС. При извлечении прибора из газового котла в частном доме такой запас прочности не требуется. В качестве изоляции обычно используется минеральная вата.

Стальные сварные или наборные воздуховоды

Для организации вентиляции газового котла в частном доме выбираются изделия из нержавеющей стали и оцинкованной стали. Сами воздуховоды могут быть круглыми или прямоугольными. Установка включает в себя не только воздуховоды, но и многочисленные автоматические устройства: фильтры, обогреватели, шумоглушители, охладители.

Вентиляционные каналы могут быть изготовлены из закатанной стальной ленты или алюминиевой фольги. Их можно сложить и собрать в любую форму для транспортировки. Единственным недостатком этих изделий является повышенное аэродинамическое сопротивление.

Коаксиальный дымоход

Это конструкция, состоящая из двух труб, вставленных друг в друга не плотно, а с небольшим зазором. Воздух в нем удаляется по противоточному принципу: газ отводится через внутреннюю трубу, свежий воздух поступает через внешнюю трубу.

Система коаксиальных трубопроводов обязательно включает в себя устройство для обработки и сбора конденсата.

Коаксиальные системы, благодаря своим характеристикам, подходят для теплогенераторов с закрытой камерой сгорания (например, газовые котлы). Кислород, необходимый для горения, поступает через внешнюю трубу, а выхлопные газы удаляются через внутреннюю трубу. Эта конструкция имеет свои преимущества:

• безопасность (отработанные газы охлаждаются холодным воздухом, циркулирующим во внешней трубе);
• входящий воздух нагревается и повышает эффективность котла;
• высокая эффективность означает, что коаксиальная конструкция более экологична, чем другие;
• может использоваться с прибором на кухне (он расположен вне помещения и не влияет на комфорт пребывания в нем);
• горизонтальная концентрическая дымоходная труба не может быть использована, если не предусмотрена принудительная тяга;
• попытаться справиться не более чем с двумя коленями;
• если есть несколько котлов, создайте для каждого отдельную дымовую трубу, перекрытие нежелательно.

Требования к естественной вентиляции

Общие требования подробно прописаны в СП 55-13330.2011.

Здесь в частности оговариваются такие моменты:

• Минимальная мощность вентсистемы в помещениях с постоянным присутствием людей не может быть менее однократного обмена всего объема воздуха в течение одного часа.
• Для кухонь показатель отвода отработанного воздуха составляет не менее 60 куб.м/час.
• Для туалетов и ванных комнат аналогичный показатель – не менее 25 куб.м/час.
• Для иных помещений – не менее 20% объема воздуха в час.

Под помещением с постоянным присутствием людей в нормативах понимается жилое пространство, где люди находятся непрерывно более 2 часов, либо суммарно более 6 часов в сутки.

Рассмотренные нормы справедливы для внешней температуры +5°С и температуры внутри дома +22°С.

Для строительства вентиляционных каналов используются различные материалы: металл, керамика, пластик, кирпич. Главное правило – совокупная мощность вытяжных отверстий не должна быть меньше суммарной мощности приточных клапанов.

Для небольшого деревянного дома будет достаточно установить несколько каналов диаметром 160 мм и высотой 2 метра. Увеличить производительность вентиляции можно несколькими способами: добавлением новых вентканалов, увеличением диаметра или высоты уже имеющихся. Чтобы тяга во всех комнатах была одинаковой, отдушины должны выходить на кровлю на равной высоте.

Устройство вентиляции в помещениях

Варианты вентиляции.

С технической точки зрения данные системы классифицируются по 3 категориям:

• своему предназначению,
• типу побудителя движения воздуха,
• методу передвижения воздуха.

Вентиляционные системы в зависимости от их функций подразделяются на:

По данной теме есть похожая статья – Фальцевая кровля: инструкция по монтажу, вентиляция.

• приточные;
• вытяжные;
• рециркуляционные (подают чистый воздух и подмешивают к нему некоторое количество вытяжного воздуха).

Все вентиляционные системы различаются между собой способом перемещения воздуха. Они делятся на:

• безканальные (воздух проникает внутрь дома сквозь окна и двери);
• канальные (воздушные потоки перемещаются по разветвленной сети вентканалов и воздуховодов).

Вентиляционные системы различаются между собой и побудительной силой, действующей на воздух. Так их разделяют на:

• механические;
• естественные.

В первых системах воздух начинает двигаться только после включения вентилятора. Во вторых — он перемещается исключительно благодаря действию законов природы.

Любой хозяин дома еще на этапе его строительства должен определиться с типом вентиляции в нем. Их существует всего три:

• (приточно-вытяжная);
• (естественная с принудительной вытяжкой).

Как правильно сделать выбор? Любой из данных вариантов имеет свои преимущества и недостатки.

Естественная вентиляция отлично подходит для небольших строений, расположенных в местах с чистой окружающей атмосферой.

В этом случае использование принудительной вентиляции нецелесообразно.

Для больших коттеджей и жилья, находящегося в зоне атмосферного загрязнения, лучше использовать механическую приточно-вытяжную систему вентиляции.

Она не только обеспечит помещения достаточным количеством воздуха, но и очистит его благодаря функции фильтрации поступающей воздушной смеси.

Требования к вентиляции частного дома при использовании различных строительных материалов разные. Для определения наиболее оптимальной вентиляционной системы учитывают хотя бы самый минимальный набор условий:

• чистоту атмосферы;
• стройматериал, используемый для постройки.

Естественная вентиляция.

Данная система оптимально подходит для строений, возведенных из кирпича; самана; дерева (бревно, брус); газо- шлако- и пеноблоков; монолитного керамзитобетона.

Принудительная вентиляция.

Приточно-вытяжная система вентиляции с функцией дополнительной фильтрации приточного воздуха устанавливается в домах, построенных из панелей 3D, МДМ, SIP, СОТА; сэндвич-панелей; пенополистеролбетона. Приточная вентиляция устанавливается и в каркасных домах, возведенных по канадской технологии («изодом», «термодом»).

Смешанная вентиляция.

Если естественная вентиляция не в силах справиться со своей функцией, несмотря на хорошую тягу в вентканалах, производят монтаж вытяжной вентиляции. Установку механических систем осуществляют только в помещениях, где воздух очень загрязнен или на стенах и потолке собирается конденсат. Их устанавливают в туалете, ванной комнате, котельной. Смешанной также может быть вентиляция кухни, подвала, погреба, санузла. Все бытовые помещения сильно влияют на атмосферу внутри дома, поэтому там чаще всего устраивают дополнительную принудительную вентиляцию.

В очень больших кирпичных и деревянных домах, а также в строениях из пеноблоков тоже можно использовать смешанный тип вентиляции.

Проектирование систем вентиляции, видео:

• (необходимо определить необходимое количество приточного воздуха, который будет соответствовать всем санитарным нормам);
• (от правильного выбора каналов и воздуховодов полностью зависит атмосфера в доме);
• выбору (его делают только после того, как взвесят все за и против того или иного типа вентиляции);
• составлению плана-схемы вентканалов (правильная схема системы вентиляции обеспечивает ее хорошую работу);
• выбору места для монтажа оборудования;
• определению ;
• устройству самой системы.

Нужна ли на даче вентиляция?

Скептики скажут: зачем тратить время на установку дополнительных устройств, если дача – это домик для временного, короткого проживания.

Несколько ночей, тем более летом, можно провести с открытой форточкой, вот вам и вентиляция.

Покупая красивый домик с приусадебным участком, многие планируют сделать его полностью пригодным для постоянного жилья – в этом случае хорошая вентиляция просто необходима

На самом деле, комфорт заключается не только в свежем воздухе. Это и нормальная влажность, и благоприятные условия для хранения свежих овощей и заготовок, с быстрая сушка мокрой одежды, и отсутствие плесени, вместе с которой в домике поселяется затхлый запах.

Если вы построили новую дачу или получили в наследство небольшой старый домик, для начала приведите в порядок вентиляционную систему. Это необходимо и для сохранности самого дома – материалов, из которых он построен

Как определить, что воздух застоялся и не циркулирует? Вот несколько очевидных признаков:

• конденсат на оконных стеклах, ручейками стекающий на подоконник;
• очаги плесени на стенах, в углах или на потолке;
• отстающие от стен обои, рассохшаяся мебель;
• стойкий «аромат» плесени и затхлости;
• прохладная, неприятная атмосфера, возникающая из-за высокой влажности даже в теплом помещении.

Вещи в таком доме практически не просыхают, по стенам постоянно ползают какие-то жучки и мокрицы.

Вот некоторые из таких устройств:

Галерея изображенийФото из Недорогой, простой в монтаже вентилятор кардинально изменит микроклимат в туалете, на кухне или в душевой. Он управляется выключателем, относится к энергозависимым приборам, но электричества тратит немногоЭто простейшее устройство для организации естественной вентиляции. Если вытяжные каналы, проложенные в стенах, работают хорошо и не забиты, то монтажа клапана достаточно для активной циркуляции воздухаВ зависимости от погоды окно можно открывать чуть-чуть или шире, регулируя зазор створки. Летом, чтобы защититься от комаров и мошки, дополнительно требуется установить антимоскитную сеткуПростое, но эффективное устройство на оголовке трубы выполняет важные функции: защищает канал от попадания мусора, дождя и снега, а также значительно увеличивает тягуБытовой осевой вентилятор на вытяжкуПриточный клапан для установки в стенуМеханизм ступенчатого открывания окнаДефлектор для монтажа на вентиляционный канал

Даже установив одно из перечисленных устройств, вы сразу заметите разницу: из дома пропадет сырость, не придется устраивать сквозняки для проветривания.

Нужна ли вентиляция деревянному дому?

Многие считают, что принудительную вентиляцию в деревянном доме вовсе не обязательно устанавливать, так как в таких постройках обмен свежим воздухом происходит за счет дышащих свойств древесины. Однако на самом деле это вовсе не гарантирует того, что воздух и влажность в деревянных коттеджах будут нормальными.

Например, по финским стандартам установка принудительной приточно-вытяжной вентиляцией с рекуперацией тепла — обязательное условие для строительства дома. Хотя надо отметить, что если дом исключительно летний, то вам наверняка хватит вентиляции через форточки и двери.

В случае, если в доме установлена печь, и к тому же туалет находится в доме, то вентиляция нужна в обязательном порядке, иначе может не быть тяги. По крайней мере, на кухне и в туалете. На кухне желательно делать даже два отдельных вентиляционных канала — один — естественный, а второй — над плитой, принудительный.

Специфика канальной вытяжки

Отработанный воздух покидает дом через отдушины, вентиляционные шахты или воздуховоды. Вентиляционные каналы обычно выводятся на чердак или подсоединяют к расположенной в центре дома вентиляционной шахте.

Вентиляционные каналы в устройстве и организации естественной вентиляции частного дома используют преимущественно при устройстве вытяжной части системы. Естественный приток по воздуховодам чаще всего невозможен или малоэффективен. Чтобы он хоть как-то работал, пришлось бы монтировать канальный вентилятор.

В схемах естественного вентилирования каналами обеспечивают вытяжную часть системы. Вытяжные воздуховоды в частных домах нередко объединяют в шахты

К вытяжке гравитационного вентилирования воздушные массы подталкивают свежие порции воздуха, затянутые через форточку, приточник ПВХ окна или открытую входную дверь. Сечение воздуховодов выбирают с учетом нормативов воздухообмена для отдельных типов помещений, которые приведены в сборнике СНиП 41-01-2003.

Кроме жилых и подсобных помещений в частном доме системами вентилирования требуется обеспечить подвал и сооруженное в нем хранилище, фундамент без подвала, холодный чердак или обустроенную мансарду. В естественных схемах они обеспечиваются продухами, фронтонными и слуховыми окнами.

Виды вентиляционных каналов

По расположению различают:

• Встроенные. Сооружают из пустотелых бетонных или керамических блоков, кирпича. Такие вытяжные каналы обычно возводят еще на этапе строительства.
• Подвесные. Выполненные из оцинкованной стали или армированного пластика. Обустроить подвесные каналы довольно легко, даже после того, как дом уже построен.

Воздуховоды разделяют на круглую и прямоугольную форму сечения. У каждого типа свои преимущества:

• Круглый воздуховод. Легкий монтаж, лучший воздухообмен, меньший вес;
• Прямоугольный воздуховод. Занимает меньшее пространство, легче маскируется коробами, фальшь потолками и стенами.

В свою очередь, трубы для круглого воздуховода бывают жесткими и гибкими, т.е. гофрированными.

Гофрированные вентиляционные трубы проще в укладке, но их монтаж возможен только по горизонтальным поверхностям и на небольших участках вертикальных стен

По жестким трубам воздух перемещается без каких-либо препятствий, поэтому они обеспечивают наименьшее сопротивление и минимальный шум. Однако с помощью гофрированных труб быстрей и легче осуществить монтаж.

Что такое дефлектор?

Дефлектор — это специальный колпак, который устанавливается на устье вытяжной трубы системы вентилирования. Он рассекает поток ветра, за счет чего образуется зона низкого давления, при этом сила тяги может увеличиться до 20%.

Также вентиляционный дефлектор исключает попадание атмосферной воды в вентиляционную систему и предотвращает задувание ветра в вентиляционный канал.

Дефлектор устанавливают на устье вытяжной трубы. Это устройство выполняет две важные функции: усиливает тягу + защищает от атмосферных осадков

Существуют следующие типы дефлекторов:

• Цилиндрический или зонт Волпера. Представляет из себя изогнутый цилиндр, прикрытый тарелкой. Обладает средней эффективностью, хорошо защищает вентиляционные каналы от задувания ветра;
• Н-образный дефлектор. Корпус изготавливается из труб в виде буквы H. Отличается повышенной защитой от задувания ветра, попадания в канал влаги и обратной тяги, но из-за особенностей конструкции имеет невысокую производительность;
• Дефлектор типа ЦАГИ. Конструкция включает в себя стакан с расширением на конце, крышку-зонт и цилиндрическую обечайку. Признан одним из самых эффективных. Хорошо защищает от ветра, снегопадов, дождей, имеет наименьший коэффициент сопротивления;
• Турбодефлектор. Представляет из себя вращающийся шар с лопастями, отличается повышенной эффективностью, но стоит обычно несколько дороже;
• Флюгер. Напоминает крыло. Принцип действия схож с турбодефлектором.

Выбор модели дефлектора зависит от местных условий. В регионах с высокой ветровой нагрузкой предпочитают обычные грибки. В областях с низкой активностью ветра лучше поставить дефлектор с турбиной, он обеспечит тягу даже при легком дуновении.

Установка переточных решеток

схема монтажа переточной решетки

Теперь пришло время обратить внимание на движение потоков воздуха по дому. Для его свободного прохождения под каждой межкомнатной дверью должна быть щель высотой минимум 3 сантиметра. Если межкомнатные двери снабжены порогами и плотно прикрываются, необходимо установить переточные решетки

Если межкомнатные двери снабжены порогами и плотно прикрываются, необходимо установить переточные решетки.

В каждой двери общая площадь отверстий для беспрепятственного перемещения воздуха должна составлять для жилых помещений минимум 200 куб. см.

Минимальный размер решетки в дверях любого помещения, снабженного каналом естественной вытяжной вентиляции — 800 куб.см. Переточные решетки выполняются из сплавов алюминия и представляют собой две рамки между которыми крепятся горизонтальные жалюзи. Переточные решетки удобны тем, что оставляя свободу движения воздуха, они перекрывают доступ света и звука в помещение. Если установка решеток по какой-то причине невозможна, существует простое и эффективное решение: в нижней части двери просверливаются отверстия и прикрываются вентиляционными кольцами. Кольца могут быть простыми, снабженными сеточкой или шумопоглощающими.

И самый бюджетный вариант — подрез двери. С нижней части срезается полоска 3-4 см, срез заклеивается торцовым кантом. Такая схема не подходит для спален и детских, так как не обеспечивает достаточную изоляцию помещения.

Комнаты подлежащие оборудованию вентиляционными каналами

Наиболее важно организовать вентиляционные каналы в тех помещениях, где воздух подвержен загрязнению. Для частного дома, это в первую очередь кухня, санузлы, кладовые, а также индивидуальный тепловой пункт (ИТП), гараж. В ванной воздух, как правило, переувлажнен и нужно постоянно проветривать комнату, чтобы избежать появления конденсата и грибков

В кухне во время приготовления еды в воздух попадают частички жира, влаги и копоти, которые также необходимо устранять

В ванной воздух, как правило, переувлажнен и нужно постоянно проветривать комнату, чтобы избежать появления конденсата и грибков. В кухне во время приготовления еды в воздух попадают частички жира, влаги и копоти, которые также необходимо устранять.

В жилых помещениях – спальнях, детских, гостиных – вентиляция также необходима. Однако здесь она может быть организована и естественным путём. Это достигается за счёт неплотных дверных коробок (с просветами между полом и дверью) и специальных клапанов на окнах, которые обеспечивают поступление воздуха с улицы без открывания форточек.

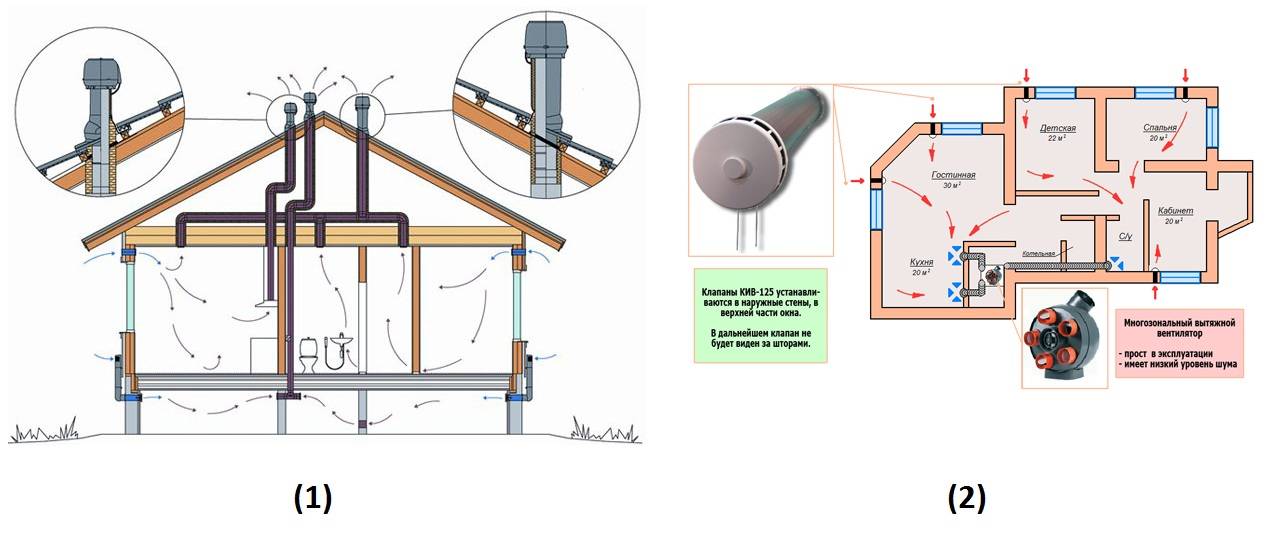

Схемы вентиляции: 1) с использованием дефлекторов, 2) с использованием клапанов

Дополнительные помещения

вентиляция котельной

1. ИТП (индивидуальный тепловой пункт) – располагается, как правило, в цокольном этаже. Для обеспечения воздухообмена, необходимо знать модернизацию котла:
   • Твердотопливный (дрова, уголь).
   • Жидкотопливный (дизельное топливо).
   • Газовый (природный газ, газгольдер).

   В любом случае есть общие требования конструкции ИТП:

   • Выход отработанных газов должен производиться через отдельную систему воздуховодов из нержавеющей стали (сандвич).
   • Обязательно наличие оконного проёма.
2. Гараж – располагается, как правило, в пристройке или цокольной части.

Обязательным условием является наличие местного отсоса от выхлопа и принудительной приточно-вытяжной вентиляции.

Естественная вентиляция в деревянном доме

Интересен факт, что традиционные бревенчатые русские избы не нуждаются в дополнительных усовершенствованиях для осуществления естественной вентиляции. Воздухообменные процессы здесь идут буквально сквозь стены, благодаря отличной воздухопроницаемости натурального дерева. Еще одним каналом воздухообмена выступает дымоход печи.

Совсем другое дело современные деревянные постройки.

Здесь все чаще встречаются различные решения по герметизации:

• Машинное профилирование стыкуемых участков деревянных поверхностей.
• Обработка швов герметизирующими составами.
• Обшивка перекрытий паро-, гидро- и ветрозащитными пленками.
• Установка герметичных пластиковых стеклопакетов.

Сами деревянные стены нередко обрабатываются ядовитыми защитными составами. Печное отопление также постепенно уходит в прошлое.

Все эти меры однозначно положительно сказываются на теплоэффективности и комфортабельности жилища, но при этом делают обязательным строительство вентсистемы.

Кладка разделок и устройство отступок

Важным фактом, к сведению собственников имеющих на балансе здания с печным отоплением, теплогенерирующими агрегатами на различных видах топлива, является то, что с 2017 года вести такие работы могут все желающие; так как лицензионные разрешения МЧС на эти виды услуг, связанных с пожароопасным оборудованием, отменены.

Но, было бы наивно поручать такое важное дело не предприятиям, специализирующимся на печных работах, а доморощенным «мастерам», щеголяющим старинными профессиональными терминами вроде распушки, означающей противопожарную разделку, которые о требованиях противопожарных норм обычно имеют весьма смутные представления, что нередко приводит к печальным последствиям как для слишком экономных, так и недопустимо доверчивых заказчиков
