Как провести электричество в бане – монтаж кабеля, розеток, светильников

Что нужно учитывать при составлении схемы электросистемы

При составлении схемы электропроводки бани учитывают расположение электроприборов и других узлов. Их можно монтировать только в сухих помещениях. Это обусловлено правилами пожарной безопасности и тем, что коррозия на деталях будет образовываться меньше. Если прибор пластиковый, то его механизм все равно имеет металлические детали.

Есть приборы, на которых защита установлена производителями, поэтому их спокойно можно размещать в помывочной. К таким относятся современные душевые кабины, ванны с массажными системами, спа-оборудование и мн. другое.

Световые приборы для парной можно использовать только на металлической основе с защитной конструкцией из стекла. Монтируются светильники на стены отступив от потолка на 20 см.

Трансформатор проводящий электросистему в баню не превышает 220 вольт. В парилку, отделение для мытья распределять можно 12 вольт, которые проводят через стену. Это несколько разнится с нормативами ПУЭ, где сказано, что в опасных местах конструкции допустимо 42 вольта. Но это с учетом лампочки в 36 вольт, а в большинстве современных конструкции такие не используют.

Если в бане размещены стиральная или посудомоечная машинка, то следует выводить под них отдельную розетку с заземлением.Устанавливать их можно только на сухом месте. Если используется бак для нагревания горячей воды, то укладывают отдельный провод который идет отдельно от общей системы.

Защитная автоматика УЗО

По периметру конструкции монтируют контур системы заземления. В систему монтируется автомат аварийного отключения УЗО, либо, дифференциальную систему. Если установка автоматики по любым причинам невозможна, то монтируется Т220/12. Все защитные устройства должны быть спрятаны в гидроизолированный бокс.

Электрокаменка в системе электроснабжения

Датчики для электрокаменки в бани можно использовать только низковольтные. Монтируют на поверхность стены, которая дальше всех размещена от каменки. Выбирают подходящее место и отмерив 1 м от пола приступают к установке. Щит для управления датчиками монтировать в парилке запрещено.

Электрокаменку подключают отдельно от основной системы, без розеток. Для этого от щитка кидается отдельный кабель, который подключают к тепло-генератору и делается отдельное заземление.

Проводить проводку к электрокаменки и лампочкам в парилке следует не ближе 0,8 м от дымоходной трубы и печи. При этом она нигде не должна изгибаться или скручиваться, только цельная в специальной гофре.

Лампы для бани

Не стоит пользоваться для помывочной и парной простыми лапами. Люминесценция берется только с защитой в IP44 степени. Среди самых безопасных стоит выделить галогеновые лампы 12 вольт.

Проводку для парной лучше использовать из термостойкого материала, например марка SILFLEX Sif, одножильный со специальной силиконовой изоляцией.

В некоторых современных схемах свет в парильном отделение выполняют снизу, так нагрев будет меньше. Выглядит освещение привлекательно, так как выполняется точечными светильниками, например встроенными в нижнюю ступень полога.

Внутри конструкции полога проводку проводят дополнительно изолируя в металлические трубы.

Проверять проводку нужно раз в 2–3 года, лучше чаще. Срок годности проводки тоже следует учитывать: медный – до 20 лет, алюминиевый до 15 лет. А так как влажность и повышенные температуры в бани воздействуют на проводку агрессивно, то смело можно делить цифры на 2 и по истечении срока менять проводку полностью.

Даже наняв профессионала не стоит пускать дело на самотек, нужно контролировать весь процесс от и до. Только так проводка в бане будет безопасной и прослужит положенный срок.

Поскольку передавать электричество на расстоянии не получатся как у Тесла, придется тратить деньги на кабель. Он должен идти до помещения от распределительного щита, именно туда мы и отправляемся. Подключаем кабель СИП (самонесущий) к автомату и протягиваем по воздуху к фронтальной стенке нашей приемной комнаты.

Если вы хотите баню, а не камеру для пыток партизан, то вход кабеля надо обязательно делать в изолированной трубе, иначе он будет «пробивать» на массу и может неслабо щипать за ноги, когда концентрация влаги будет очень высокая. Можно прокладывать под землей, только придется рыть траншею на глубину около 50 см и укладывать дорогой кабель ВБбШв 3×2,5. Тогда изолятор не требуется на входе, поскольку завести можно уже за стенкой.

Нет смысла покупать дорогой и мощный автомат. Максимум для поддержки 500-900 Вт, поскольку там не предвидятся большие электронагрузки.

Принципы выбора проводов

Электропроводка, проведенная в бане, должна выдержать повышенную температуру, работать в среде высокой влажности. Среди всех видов проводов предпочтение отдается материалам со степенью защиты IP24 и выше. Изделия защищены от попадания посторонних элементов размером до 12,5 мм, при этом им не страшны брызги воды.

• электрокабеля с многопроволочной жилой — ПВКВ, ПРКА, ПРКС, РКГМ;
• однопроволочные провода — ПМТК, OLFLEX HEAT 205.

Электроматериалы способны выдерживать максимальную температуру — сто восемьдесят градусов, при этом они не выходят из строя в помещениях, где влажность достигает высоких уровней. В комнате для переодевания, междверном пространстве, зале отдыха используют провода марки ВВГнг-LS или NYM.

Особенности

Главное отличие сауны от хаммама или бани в том, что сауна вырабатывает сухой пар. От качества печи будет зависеть качество воздуха, и, следовательно, качество отдыха в целом. Также в отличие от бани температура в сауне выше, а влажность ниже. Изобретенные финнами электрические печи очень экологичные, производятся из высококлассных материалов, а их дизайн настолько разнообразен, что удовлетворит любого. Используемые для печи природные камни не вредят здоровью и не выделяют токсичных веществ.

Особенности электрической каменки для сауны заключаются в ее функциональном применении. Такая сауна подходит практически для всех помещений (квартир, загородных домов, таунхаусов, аквапарков, бассейнов, может просто служить отдельным самостоятельным помещением). Также можно перечислить следующий ряд ее преимуществ:

• быстрый нагрев помещения: промежуток времени от включения до использования составляет меньше 15 минут;
• быстрое отключение при необходимости;
• электрическая печь поддерживает одинаковую температуру до ее принудительного выключения;
• легка в установке: нет необходимости в специальной подготовке основания пола;

• легкая чистка: для поддержания чистоты печи необходима лишь влажная уборка;
• не требует дополнительных расходных материалов, таких как дрова;
• отсутствие дыма и выделения углекислого газа;
• благодаря своим небольшим габаритам и весу печь легко транспортировать и устанавливать;
• имеет высокий уровень безопасности использования;
• имеет возможность дистанционного или автономного управления.

Электрическая печь состоит из следующих частей:

Корпус. Благодаря специальному корпусу со встроенными перегородками воздух имеет возможность циркулировать внутри агрегата.

Камни. Они прокладываются между перегородками со специально оставленными зазорами для конвекции воздуха. Размер камней способствует более быстрому нагреванию воздуха.

Электронагревательный элемент. ТЭНы имеют разную мощность. Их выбор происходит исходя из расчетов объема помещения: чем больше помещение, чем большая мощность нагревательного элемента необходима. Нагревательные элементы бывают в виде трубок или ленты

Важно, чтобы оболочки были выполнены из металла. ТЭНы очень хрупкие и ломкие, даже слишком тяжелые и плотно уложенные камни могут повредить эти трубки.
Теплоизоляция представляет собой металлические пластины, установленные друг за другом.. Благодаря электрической энергии ТЭНы (трубчатые электронагреватели) нагревают камни, расположенные сверху конструкции

Камни отдают тепло помещению, тем самым нагревая воздух. На камни выливают воду, так получается пар. Эта процедура безопасна, потому что попадая на раскаленные камни, вода моментально испаряется, не попадая на электронагреватели

Благодаря электрической энергии ТЭНы (трубчатые электронагреватели) нагревают камни, расположенные сверху конструкции. Камни отдают тепло помещению, тем самым нагревая воздух. На камни выливают воду, так получается пар. Эта процедура безопасна, потому что попадая на раскаленные камни, вода моментально испаряется, не попадая на электронагреватели.

Для использования электрической сауны комната должна быть максимально теплоизолирована. В результате таких действий получается чистый и сухой пар, полезный для здоровья. Без подачи электричества камни быстро остынут, ведь они не могут поддерживать тепло, так же как это делают, например, кирпичи. Считается, что средний срок эксплуатации нагревательного элемента – 6-8 лет, при бережной эксплуатации он составляет свыше 10 лет.

Нельзя со стопроцентной уверенностью говорить, что электрическая печь для сауны имеет только плюсы. Электропечь потребляет огромное количество электричества, что будет ударять вам по карману, в отличие от традиционной печи на дровах. Если все количество преимуществ перекрывают для вас единственный минус в огромном потреблении электроэнергии, то электрокаменка – именно ваш вариант.

Еще один нюанс – электрическая сауна не дает того самого настоящего запаха бани и дров. Да, многие каменки имеют специальные чаши для ароматизаторов, но это больше современные технологии и веяние моды, чем попытка воссоздать нечто похожее на знакомый запах.

Требования к проводке в ванной

Чтобы проводка в ванной была максимально безопасна, рекомендуется придерживаться следующих правил:

• Прокладывайте провода перпендикулярно поверхностям;
• Кабели не должны касаться поверхностей с повышенной влажностью: кафельных стен, труб, радиаторов отопления, стиральных машин, раковин, ванн и душевых кабин;
• При прокладке электропроводки в ванной используйте провода с влагостойким покрытием (анодированные медные провода, проводники из меди с поливинилхлоридной изоляцией, защищенные от влаги). Не используйте для прокладки кабеля в ванной комнату гофрированную трубу ПВХ — ее легко повредить, а ремонт будет связан с большими трудностями.
• Не используйте кабель с сечением меньше 2,5 мм, так как он наиболее подвержен короткому замыканию;
• Устанавливайте розетки на высоте от 20 см от пола и пользуйтесь удлинителями — они не только экономят место, но и не дают кабелю касаться металлических частей мебели;
• В ванной ставьте только влагозащищенные розетки и выключатели.

Необходимые инструменты

Чтобы монтаж электропроводки проходил без задержек, опытные мастера советуют иметь под рукой следующие инструменты:

1. Стремянку с молотком и строительным шпателем.
2. Перфоратор, набор отверток, шуруповерт, болгарку.
3. Пассатижи с кусачками, сверла разного размера, рулетку, строительный нож, маркер.
4. Удлинитель, инструмент для обжима наконечников кабеля и снятия изоляции.
5. Инструмент для измерительных работ: лазерный уровень, индикаторную отвертку, мультиметр.

Это интересно: Проводка в деревянном доме своими руками — пошаговая инструкция, правила ПУЭ, схемы, скрытая и открытая электропроводка + фото и видео

Схема электропроводки в бане: главное – безопасность!

К слову, то, что все приборы и щит располагаться должно только в идеально защищенном от влаги помещении, продиктовано не только пожаробезопасностью – в условиях повышенной влажности все это быстро выходит из строя из-за коррозии. Причем даже пластиковые изделия – ведь внутри их все равно есть детали из металла. А вот что касается современной душевой кабины, которая оборудована встроенным нагревом воды – переживать не стоит. Благодаря тому, что производитель изначально заботится о защите, ставить ее можно и в моечной.

Что касается светильников, то их корпус должен быть металлическим, а плафон – из стекла. Устанавливать их желательно только на стенах, т.к. под потолок как раз и уходит весь жар, и температура там не малая.

Итак, трансформатор, к которому нужно проводить питающее напряжение, должен быть рассчитан на 220 вольт и установлен в абсолютно сухом месте. В парилку и моечную можно проводить сквозь стену только 12 вольт – и там не может быть никаких розеток. Хотя официально допускаются требованиями ПУЭ (для опасных помещений, как баня) в парилке и напряжение в 42 вольт – когда ставятся лампочки в 36 вольт.

Если в бане планируется быть стиральная машина, то ставить ее однозначно нужно будет только в сухом помещении – как и делать там для нее розетку

В нагревательный бак делать следует отдельный провод – это важно

Вокруг самой бани крайне желательно проложить контур заземления, а в щитке – установить дифференциальный автомат либо УЗО утечку не более, чем 30 мА. Если все это по каким-то причинам невозможно сделать в вашей парной – тогда обязательно в щитке предбанника устанавливается Т-220/12.

Если нужно установить датчики к электрокаменке, то только низковольтные, на расстоянии в 1 метр от пола – и на самой дальней от каменке стене. Щит управления ими крепить нужно однозначно за пределами парилки. Сама электрокаменка, к слову, всегда устанавливается без розеток – прямым кабелем до щита, который висит вне парилки.

Пошаговая инструкция по крепежу электропроводки в бане своими руками

Перед работой должна быть готова общая схема электрификации бани. Новичкам браться за такой процесс без контроля специалиста не стоит. Делать это нужно только под четким руководством мастера, иначе это грозит коротким замыканием из-за ошибок при подключении.

Распределительную коробку, розетки, выключатели можно ставить только в сухом помещении. Подойдет предбанник, комната отдыха.

Весь процесс установки состоит из четырех этапов.

Установка электрощита

Происходит с учетом таких условий:

1. Место под монтаж ‒ сухое, хорошо проветриваемое.
2. В помещении не скапливается конденсат, нет повышенной влажности.
3. К щиту можно свободно подойти.
4. Участок помещения ярко освещается.
5. Рекомендуемая высота монтажа коробки – 1,5‒1,8 м от пола.
6. В небольших банях для однофазной проводки допустимо применять трехжильный кабель.

Разводка электрики начинается именно от центрального щита.

Он оснащается:

• вводным автоматическим выключателем;
• УЗО;
• автоматами под бойлер, электрокаменку, светильники.

Так же идет расчет мощности для каждого отдельного автомата.

Прокладка проводов

В зависимости от материала бани используется открытый или закрытый способ укладки (рассмотрено в разделе выше). Вблизи электрического часто пускают провод под интернет и телефонию.

Вывод выключателей и розеток

Когда кабель проложен, можно начинать собирать розетки, выключатели. Рекомендуемое расстояние их установки ‒ 90 см от пола. Они фиксируются во всех комнатах, кроме парной. Если элементы будут находиться вблизи парной, то лучше выбрать варианты с защитными крышками.

Монтаж освещения

Для освещения берутся приборы класса защиты IP44.

В парную, душевую ставят влагозащищенные светильники, которые крепятся на стену.

Спросом пользуются оптоволоконные лампы. Они устойчивы к перепадам температур, влажности, дают мягкий рассеянный расслабляющий свет.

Отлично смотрятся встроенные светильники, особенно когда отделка выполнена вагонкой.

Рекомендуемый материал корпуса ‒ металл, плафоны лучше брать из стекла. Такие требования к светильникам в парной. В остальных помещениях ограничений в выборе осветительных приборов нет.

Правила организации электроснабжения в бане.

Для того, чтобы вы были в «теме», на примере своей бани я вкратце расскажу о правилах монтажа и эксплуатации проводки и электроприборов, которые должны выполняться неукоснительно!

1. Подводку электричества в баню лучше всего делать под землёй бронированным кабелем (например, АВБбШв 3×6 — три жилы сечением 6мм²). Ввод в баню — по металлической трубе, недалеко от общего выключателя (рубильника).

Схема подключения электроприборов. Электрические приборы во входном тамбуре. 2. Схема электрооборудования достаточно проста. Кабель, который подводит электричество в баню, подключается к общему автоматическому выключателю, который срабатывает на короткое замыкание и имеет номинал 16А или 25А. Далее подключается устройство защитного отключения — УЗО. Автоматический выключатель водонагревателя. Выключатели освещения. После УЗО — выключатели освещения и водонагревателя. От выключателей освещения провода подводятся к каждому светильнику. В бане всего 4 светильника. Два — в комнате отдыха (можно один) и по одному в моечной и парилке.

Устройство защитного отключения — УЗО. 3. В бане установка УЗО обязательна! Ток срабатывания выбирается не более 30 миллиампер. УЗО отключит электричество, если человек попал под напряжение. УЗО необходимо проверять на срабатывание не реже, чем один раз в месяц путём нажатия на тестовую кнопку. Если УЗО включено, то при нажатии на тестовую кнопку оно должно сработать и отключить подачу электричества. Выключатель при этом перекинется в нижнее положение. Для включения подачи электричества выключатель необходимо перевести в верхнее положение.

Проводка в пластиковом коробе. Монтаж проводки. Фото 1. Монтаж проводки. Фото 2. Монтаж проводки. Фото 3. Монтаж проводки. Фото 4. 4. Монтаж выполняется медным проводом (тип ВВГ, ВВГнг), который прокладывается поверх деревянных конструкций (стен, потолка) в негорючих пластиковых коробах. Монтаж электропроводки алюминиевым проводом внутри помещений в настоящее время запрещён! Используемый провод должен иметь достаточное сечение. Так для освещения можно использовать двухжильный провод сечением каждой жилы1 — 1,5мм², для розеток необходимо использовать провод с сечением каждой жилы 2,5мм². Изоляция провода должна быть не менее чем двойная (ВВГ -провод с двойной изоляцией, NYM и ВВГ LS — провод с тройной изоляцией) и изготовлена из материалов, не поддерживающих горение (в марке провода присутствует приставка «нг». Например, ВВГнг — LS ). При необходимости сращивания проводов, на мой взгляд, лучше всего применять пайку.

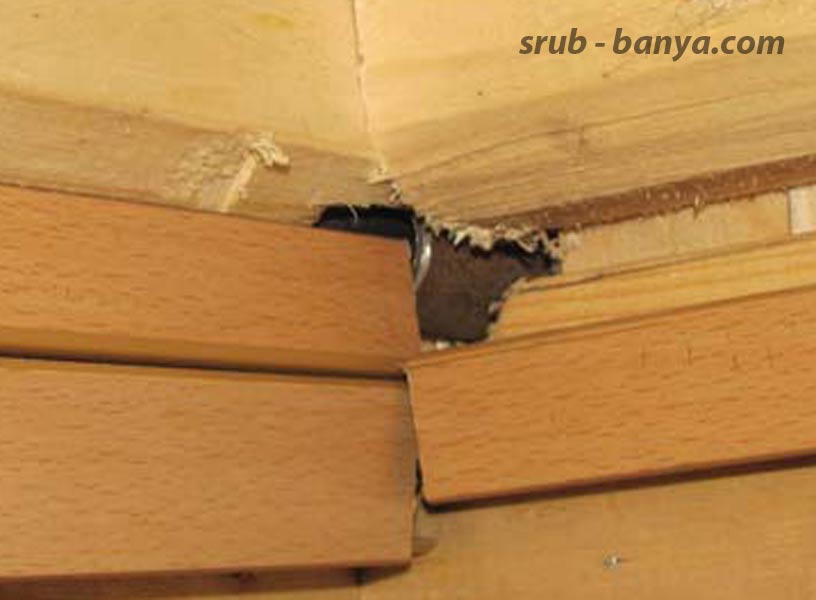

Проход проводки через перегородку — в металлической трубе. Проход проводки через перегородку — в металлической трубе. Крышки коробов сняты. 5. При проходе через сгораемые конструкции провода должны быть уложены в металлическую трубу.

6. В парилке не должно быть открытой проводки. При проектировании желательно исключить прохождение проводки (даже закрытой) через парилку.

Запрещается прокладывать проводку над печкой.

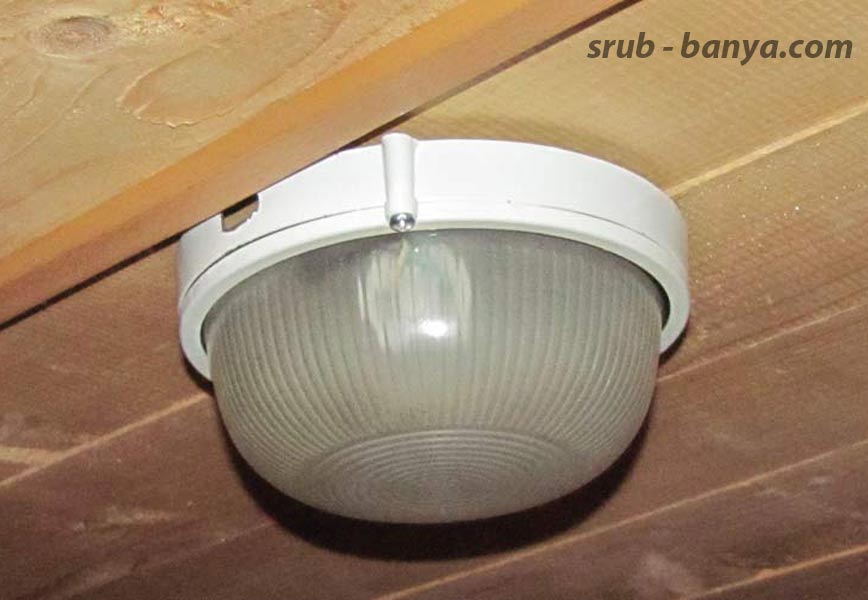

Светильник. Светильник в парилке. 7. Светильники, применяемые в бане должны быть герметичными, надёжно защищёнными от влаги и высокой температуры. Класс защиты не ниже IP-44. Корпус — металлический, плафон — стеклянный. Плафон, желательно, должен быть защищён сеткой (для предотвращения разлёта осколков). Светильник в парилке должен размещаться так, чтобы предотвратить возможность соприкосновения с веником парильщика, который находится к светильнику ближе всех.

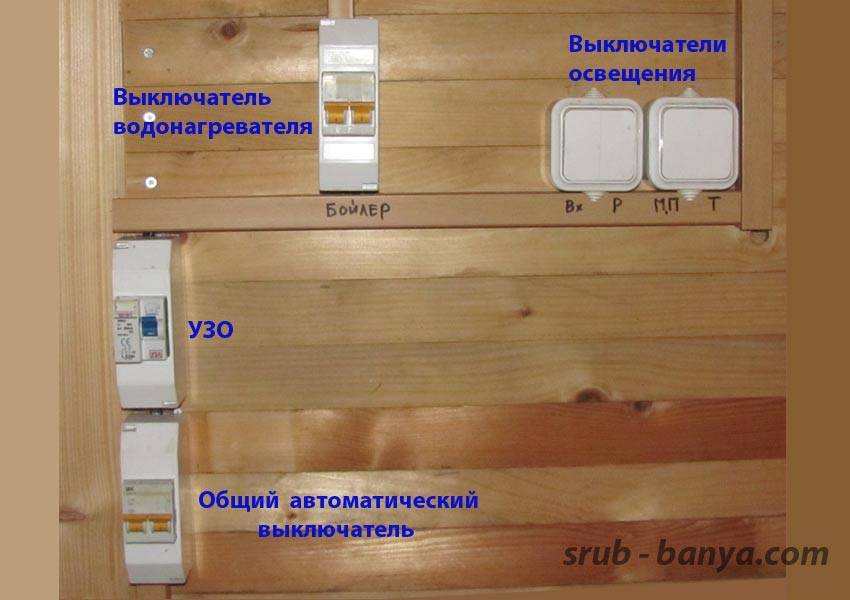

Электрические приборы во входном тамбуре. 8. Все выключатели и защитно-предохранительные устройства находятся во входном тамбуре. Также допускается их размещение в предбаннике (комнате отдыха). Запрещается установка выключателей в мойке и парилке.

Розетка. 9. Если вам необходимо установить розетку, то она должна быть в брызгозащищённом исполнении для наружной проводки и находиться в труднодоступном месте. Под корпус розетки подкладывается прокладка из несгораемого материала.

10. Выключатели, розетки, распаечные коробки должны быть только в брызгозащищенном исполнении, для
наружной проводки. Для предотвращения затекания конденсата внутрь приборов, ввод провода в них нужно делать снизу или, с маленькой петлёй, сбоку.

Самое главное правило: никогда не экономьте на собственной безопасности и безопасности своих близких! Неукоснительно выполняйте требования электробезопасности!

Прокладка кабеля

Перед тем, как приступить к прокладке кабеля, необходимо определиться с его типом и сечением. Для бани желательно использовать кабель с алюминиевым проводником и сечением не менее 2,5 кв. мм. Он обеспечит надежную передачу электроэнергии.

Перед началом прокладки кабеля необходимо провести трассу и проверить ее на прочность и устойчивость. Затем необходимо просверлить отверстия в стенах и потолке. Кабель должен быть уложен в кабельный канал или трубу, защищающую его от воздействия высокой температуры и влаги.

Рекомендуется использовать кабельные скобы для крепления кабеля на стенах и потолке. Крепление должно быть надежным и равномерным по всей длине кабеля. Если же кабель проходит через листовые материалы, то для его крепления можно использовать специальные гвозди с широкой головкой.

После закладки кабеля рекомендуется провести электромонтажные работы: установить узлы и блоки управления, провести заземление и проверить работу электропроводки. После этого можно приступать к обшивке стен и потолка парилки.

Выбор маркировки кабеля

Один из важных аспектов проводки в бане – маркировка кабеля. Она нужна для того, чтобы можно было отличить один кабель от другого и с легкостью определить, какой провод подходит к тому или иному прибору.

Маркировка кабеля может быть выполнена разными способами. Одним из наиболее простых и доступных является нанесение цветной изоляционной ленты на каждый провод. Кроме того, можно использовать специальные маркировочные клипсы, написание маркировки на каждом кабеле или использование маркированных кабелей.

При выборе маркировки кабеля необходимо учитывать, что она должна быть удобной для чтения и не стираться при эксплуатации. Также желательно использовать маркировку, которая не теряет своей цветовой гаммы со временем и не выгорает на солнце.

• Цветная изоляционная лента
• Маркировочные клипсы
• Написание маркировки на каждом проводе
• Маркированные кабели

Выбор маркировки кабеля в бане – это ответственный этап работы. Качественная маркировка позволит избежать ошибок при подключении электрооборудования и создаст безопасные условия эксплуатации.

Правильная укладка кабеля

Правильная укладка электрокабеля в бане является очень важным этапом установки электрики и от этого напрямую зависит безопасность эксплуатации бани. При этом нужно учитывать множество факторов, начиная от выбора материала кабеля и заканчивая его защитой.

Для укладки кабеля на стенах и потолках лучше использовать специальные крепежи – металлические гофрированные трубки, в которые затем укладывается кабель. Это значительно ускоряет монтаж и повышает безопасность, защищая провода от механических повреждений и стрессовых воздействий при сильных колебаниях температуры.

• При уложении кабеля на уклонах и подвесах, его следует сначала обмотать армировочной лентой, а затем закрепить на металлической стропе, подвешивая груз для создания нужного уклона.
• Внутри помещений кабель лучше укладывать в кабель-каналы. Они бывают самых разнообразных размеров и форм, и позволяют убрать кабель из видимости, обеспечивая безопасность и эстетическую привлекательность интерьера

Большое внимание также необходимо уделить защите проводки от попадания воды и пара. Для этого окна и двери должны быть герметичными, а их размер должен быть меньше, чем размер кабель-канала

Кроме того, проводка должна быть выполнена из специальных материалов с повышенной степенью защиты от влаги.

Прокладка кабеля на потолке

Шаг 1: Найти подходящий кабель. Для бани желательно использовать кабели с высоким уровнем защиты от влаги и перепада температур.

Шаг 2: Определить точки крепления для кабеля на потолке. Лучше всего, если кабель будет пролегать по центру бани, над парилкой.

Шаг 3: Разметить места крепления кабеля на потолке. Используйте рулетку и маркируйте грани бани для равномерной прокладки кабеля.

Шаг 4: Сверлить отверстия для крепления кабеля на потолке. Если вы используете дрель, убедитесь, что задействовано качественное сверло, чтобы оно не съезжало с места при работе.

Шаг 5: Прикрепите крепления к потолку в соответствии с заранее отмеченными местами.

Шаг 6: Проложите кабель по креплениям, не забывая оставлять излишний запас для сокрытия провода в стене.

Шаг 7: Проверьте, что кабель надежно закреплен и не провисает в некоторых местах. Установите нагрузку на кабель и убедитесь, что он удержит ее без промедления.

Важно! При работе с электрическими проводами всегда следуйте правилам электробезопасности и избегайте самовольных действий. Лучший вариант – доверять установку и ремонт проводки в бане профессионалам

Заключение

Как видите, электропроводка в бане, своими руками сделанная, вполне способна обеспечить безопасность и долговечную эксплуатацию. Если сделать правильный и грамотный проект, правильно подобрать кабели и электрооборудование, соблюсти основные правила монтажа и работы с электричеством, то все обязательно получится. Главное, чтобы все работы проводились очень и очень аккуратно. Если же нужных знаний для этого нет, не стоит лишний раз рисковать. Лучше воспользоваться помощью профессионалов.

Итак, мы выяснили, каким образом можно собственноручно провести силовой кабель в бане.
