Неисправность компрессора: признаки
Довольно часто поломки холодильного оборудования происходят по причине неисправности компрессора. Чаще всего распознать эту проблему можно по следующим признакам:
- на стенках холодильника намерзают заметные глыбы льда (часто такое случается при отсутствии системы No Frost);
- при работе компрессора слышится громкий звук, но холодильник не морозит;
- при включении холодильника наблюдается сильная вибрация;
- компрессор не отключается;
- холодильник перемораживает продукты.
Система No Frost
Для того, чтобы разобраться с проблемой, необходимо рассмотреть признаки поломки подробнее.
Таблица 2. Признаки поломки компрессора
| Поломка | Причины |
|---|---|
| Компрессор функционирует, но не морозит | Причиной проблемы часто является утечка холодильного агента из-за неправильной перевозки агрегата. Кроме того, это происходит в случае неисправности ТЭНа. |
| Компрессор не перестает работать | Такая проблема возникает по следующим причинам:утечка холодильного агента; разгерметизация капиллярного трубопровода, из-за чего в системе произошел засор; резинка-уплотнитель рассохлась, повысилась температура внутри агрегата, из-за чего мотор начинает работать без остановки. Если в холодильнике имеется компрессор инверторного типа, то после набора нужной температуры, он все равно функционирует, но только минимальных оборотах. |
| Компрессор гудит, но не функционирует | Посторонний шум при работе компрессора часто возникает при наличии болтов, которые необходимо демонтировать после транспортировки. Тем не менее, это касается только новых устройств. |
| Компрессор холодильника включается, а затем сразу отключается | Выделяют следующие причины неисправностей:поломка пускового реле, которое отвечает за запуск мотора; обрыв внутренней намотки; обмотка пускового реле оборвалась и компрессор перегревается. |
История появления
Прототипы современных холодильников появились задолго до того, как появилось электричество. Доподлинно неизвестно кто заметил, что продукты в прохладе сохраняют свежесть дольше. Но это свойство холода люди использовали очень давно. Копались погреба, вырубались ледники. Эти нехитрые приёмы использовались многими цивилизациями на протяжении уже более 1000 лет.
В 1873 году появился первый компрессионный холодильник с использованием эфира в качестве охлаждающего агента. Позже его из-за высокой огнеопасности заменили на сжиженный воздух и диоксид серы. И только в 30-х годах 19 века появились первые хладагенты – хлорфторуглероды.
Это позволило промышленности начать массовый выпуск холодильников.
Как работает холодильник
Как работает холодильник
Главный принцип работы любого холодильника основан на выполнении двух рабочих операций:
- Вывод тепловой энергии из устройства в окружающее пространство.
- Концентрация холода внутри корпуса прибора.
Для отбора тепла применяется хладагент под названием фреон. Это газообразное вещество на основе этана, фтора и хлора. Фреон обладает уникальной возможностью переходить из газообразного состояния в жидкое и обратно. Переход из одного состояние в другое происходит при изменении давления.
Работа системы охлаждения заключается в следующем. Компрессор засасывает фреон вовнутрь. Внутри устройства работает электромотор. Двигатель приводит в движение поршень. При движении поршня происходит сжатие газа.
Принципиальная схема работы холодильника
Процесс сжатия газа делится на два этапа. На первом этапе происходит возвратное движение поршня. При смещении поршня открывается впускной клапан. Через открытое отверстие фреон поступает в газовую камеру.
На втором этапе поршень смещается в обратном направлении. При обратном движении поршень сжимает газ. Сжатый фреон давит на пластину выходного клапана. В камере резко повышается давление. При увеличении давления происходит нагрев газа до температуры 100° C. Выпускной клапан открывается и выпускает газ наружу.
Нагретый фреон из камеры поступает во внешний теплообменник (конденсатор). По пути следования по конденсатору фреон отдает тепло наружу. В конечной точке конденсатора температура газа уменьшается до 55° C.
А знаете ли Вы, что самые первые холодильники в качестве хладагента использовали диоксид серы? Такие приборы были очень опасны по причине высокой вероятности разгерметизации системы.
В процессе теплопередачи происходит конденсация газа. Фреон из газообразного состояния превращается в жидкость.
Из конденсатора жидкий фреон поступает в фильтр-осушитель. Здесь происходит поглощение влаги специальным сорбентом. Из фильтра газообразный фреон поступает в капиллярную трубку.
Капиллярная трубка играет роль своеобразной пробки (препятствия). На входе в трубку давление газа понижается. Хладагент превращается в жидкость. Из капиллярной трубки фреон поступает на испаритель. При падении давления происходит испарение фреона. Вместе с давлением падает и температура газа. В момент поступления в испаритель температура фреона составляет – 23° С.
Фреон проходит по теплообменнику внутри холодильной камеры. Охлажденный газ снимает тепло с внутренней поверхности трубок испарителя. При отдаче тепла происходит охлаждение внутреннего пространства холодильной камеры.
Почему важно правильное положение
Все производители сложной бытовой техники отмечают, что перевозка холодильника должна осуществляться исключительно в вертикальном положении. На практике такая транспортировка возможна не всегда, особенно если нужно довезти прибор высотой более 2 м. Некоторые транспортные средства обеспечить такие условия не могут, однако даже в этом случае не следует пренебрегать советами мастеров.
Необходимость соблюдения правил перевозки холодильника во многом объясняется его внутренним устройством. Главная часть любого холодильного оборудования представлена охлаждающей системой. Она является замкнутым контуром, в котором присутствует большое количество тонких трубок.
Согласно расположению, всю систему можно разделить на 2 части:
- внутренняя – она включает в себя испаритель, установленный под корпусом;
- внешняя – это конденсатор, закрепленный на задней стенке прибора с внешней стороны.
В рабочем состоянии в системе охлаждения постоянно циркулирует фреон. При этом процесс обладает цикличностью:
- Из испарителя фреон в газообразном состоянии попадает в компрессор.
- В компрессоре происходит сжатие газа, после чего он отправляется в конденсатор.
- В процессе конденсации газообразный фреон преобразуется в жидкое состояние и охлаждается. При этом отдается тепло.
- Жидкость поступает в фильтр-осушитель, а затем в испаритель.
- Происходит снижение давления хладагента, и он вскипает.
- Переходя в газообразное состояние, фреон поглощает тепло внутренних камер, в результате чего пространство равномерно охлаждается.
После откачивания паров фреона все этапы повторяются. В этом процессе важнейшую роль играет компрессор, который погружен в масло и закреплен на раме.
Чтобы понять, можно ли перевозить холодильник в лежачем положении, важно знать строение прибора. Любое (даже незначительное) повреждение может привести к выходу из строя системы. Это может быть поломка трубки, по которым течет фреон или протечка масла
В этих случаях ремонт потребует больших финансовых вложений
Это может быть поломка трубки, по которым течет фреон или протечка масла. В этих случаях ремонт потребует больших финансовых вложений.
Основные типы холодильников
Тип холодильника определяется, отталкиваясь от нескольких параметров. Так, в зависимости от сферы назначения различают морозильники, холодильники и холодильники-морозильники. В зависимости от способа получения холода – абсорбционные и компрессионные. По способу установки – напольные по типу шкаф либо стол. В зависимости от числа камер холодильники подразделяются на одно-, двух- или трехкамерные.
Наибольшей популярностью на мировом и отечественном рынках пользуются двухкамерные холодильники. В основном они состоят из холодильной и морозильной камер.
Холодильник Side-by-side
Самая большая камера у холодильников «Side-by-side». Их конструкция предполагает расположение по бокам морозильной и холодильной камер, причем каждая из них закрывается отдельной дверью. В холодильниках типа «Combi» объем морозильной камеры может составлять до половины общего полезного объема. В большинстве случаев морозильная камера в таких устройствах располагается ниже холодильного отделения.
В зависимости от способа размораживания различают холодильники с ручным, автоматическим либо полуавтоматическим размораживанием. В ручном размораживании нуждаются холодильники старого образца. Некоторые модели холодильников оснащены специальным реле оттаивания, способным отключать питание компрессора. Обратно включается компрессор после того, как внутри холодильника установится температура, близкая к комнатной. Этого времени достаточно для оттаивания ледяной шубы.
Большая часть современных холодильников обладает функцией автоматического размораживания морозильной камеры. Избыточная влага со стенок испарителя стекает по специальному желобу в лоток, расположенный на крышке компрессора. Из лотка вода постепенно испаряется под воздействием тепловой энергии, исходящей от корпуса компрессора. Процесс размораживания цикличен и не нуждается в постороннем вмешательстве либо контроле.
Зона нулевой температуры
Трехкамерные холодильники оборудованы кроме морозильной и холодильной камер, еще и зоной нулевой температуры. Некоторые производители оснащают такую зону возможностью выполнять функции какой-либо из камер, посредством понижения либо повышения в ней температуры.
Также холодильники могут обладать статической либо динамической системой охлаждения. В статических системах воздух либо неподвижен, либо перемещается посредством естественной конвенции. Применяется в основном во многих бюджетных холодильниках. В динамической системе воздух циркулирует под действием вентилятора. Такая система получила название «No Frost» и позволяет добиться равномерного распределения температуры по всей площади камеры и быстрое восстановление заданной температуры после ее повышения. Главное преимущество такой системы – при работе холодильника на стенках камеры не образовывается иней.
Через какое время должен отключаться
Время от момента включения двигателя до следующего запуска называется циклом холодильника. Он состоит из двух стадий: работы компрессора и охлаждения электродвигателя.
Для мастеров время цикла является показателем нормальной работы устройства. Хороший компрессор должен работать 30-50% времени цикла. Например, 20 минут работа, 20 минут отдых.
В настоящее время не существует стандарта времени, по истечении которого холодильник должен выключаться. Можно ориентироваться на значение 10-15 минут.
Несколько факторов могут повлиять на время работы компрессора:
- единичный климатический индекс;
- температура окружающей среды;
- температура пищи внутри камеры;
- близость к обогревателям и печам.
Если в квартире тепло и работает духовка, это увеличивает время пребывания на холодильнике. Не ставьте горячую посуду в холодное помещение, так как это увеличивает нагрузку на двигатель, увеличивает время выключения и увеличивает риск перегрева.
Периодически стоит проверять время, через которое холодильник должен отключиться. Если он работает слишком долго, это указывает на проблему с компрессором или реле. Чтобы понять, какая деталь сломана, нужно разобрать схему и прозвонить элементы.
Особенности одно и двухкамерных холодильников
Несмотря на объединяющий их принцип работы — различия всё-таки есть. В большинстве однокамерных холодильников испаритель размещён в морозильном отсеке. В перегородке между ним и остальным объёмом камеры сделаны окна со шторками, которыми регулируется приток холодного воздуха. Надёжно, эффективно и проще некуда!
Двухкамерный холодильник, на котором есть только один компрессор, имеет по испарителю в каждой камере. Поначалу хладагент поступает в испаритель морозилки. После понижения в ней температуры фреон переходит в испаритель холодильной камеры. Когда температура в ней достигает заданного терморегулятором значения, отключается компрессор.
С недавних пор стали популярны модели с двумя компрессорами, каждый из которых предназначен для работы с одной камерой. Это позволяет устанавливать в каждой камере свою температуру. На первый взгляд кажется, что холодильный агрегат с одним компрессором экономичней. Однако это не совсем так, поскольку при необходимости у двухмоторных моделей возможно отключение одной камеры без ущерба для работы другой, что недопустимо у холодильников с одним компрессором.
Некоторые производители вместо второго компрессора применили клапана, управляемые электромагнитными катушками. Они устанавливаются на трубках, через которые фреон поступает в испарители. Это позволяет раздельно устанавливать температуру в камерах и отключать любую их них.
Электрическая схема холодильника Атлант 1709-02, 1700-02.
А1 – блок индикации В4-01-4,8 блок индикации М4-01-4,8, В1 – терморегулятор К-59 L2174, терморегулятор ТАМ 133-1М, EL –лампа освещения холодильной камеры, S1 – выключатель ВМ-4,8 , S2-выключатель, B2- терморегулятор К-56 L1954, терморегулятор Там145-2м-29-2,0-4,8-9-А, R1-нагреватель замораживания HX -01, RH1-тепловое реле компрессора, RA1-пусковое реле компрессора, CO1 – электродвигатель компрессора
Схема термореле
Терморегулятор в холодильной установке играет роль устройства, поддерживающего работу в заданном температурном режиме путем периодического включения и отключения компрессора. На современном этапе применяется 2 вида термореле:
Механические устройства используются в старых холодильниках, а также у таких современных производителей, как Indesit, Stinol, Atlant.
Схема механического терморегулятора
Данное устройство манометрического вида. Сильфон и его трубка (запаянная гофрированная металлическая емкость) заполнены фреоном либо хлорметилом, находящимся в виде пара. Давление рабочей среды прямо пропорционально изменяется при изменении температуры. В конце трубки фреон находится в жидком состоянии и прижимается к испарителю.
При увеличении температурного показателя, возрастает давление сильфона на пружину, срабатывает рычаг, контакт замыкается. При уменьшении температуры все происходит наоборот. Режим размыкания контакта зависит от усилия пружины, которое регулируется ручкой управления.
Электронные термостаты используются в холодильниках таких производителей, как Samsung, Beko, LG.
Механические термореле в своей работе опираются на температуру в испарителе, а электронные собратья – на температуру воздуха в камере. Положительным моментом электронных моделей является возможность индикации температуры (то есть человек может визуально оценить работу термостата) и меньшая погрешность.
Схема электронного термостата
Регулятором температуры в данной схеме служит термодатчик LM335. Устройство является стабилитроном, чувствительным к изменениям температуры. Климат в камере холодильника регулируется переменным сопротивлением R4. При повышении температуры воздуха на выходе компаратора TLC271 появляется сигнал, открывающий транзистор KT3102, который запускает холодильник. Соответственно при понижении температуры, на выходе компаратора появляется ноль, компрессор выключается.
Как устроен холодильник
Любой современный холодильник состоит из следующих основных агрегатов:
- Двигатель.
- Конденсатор.
- Испаритель.
- Капиллярная трубка.
- Осушительный фильтр.
- Докипатель.
Схема работы холодильника
Электродвигатель
Двигатель является основным узлом бытового прибора. Предназначен для циркуляции охлаждающей жидкости (фреона) по трубкам.
Двигатель состоит из двух агрегатов:
- электромотор;
- компрессор.
Электромотор преобразует электрический ток в механическую энергию. Агрегат состоит из двух частей – ротора и статора.
Корпус статора устроен из нескольких медных катушек. Ротор имеет вид стального вала. Ротор соединен с поршневой системой двигателя.
При подключении двигателя к сети питания в катушках возникает электромагнитная индукция. Она является причиной возникновения крутящего момента. Центробежная сила приводит ротор во вращательное движение.
А знаете ли Вы, что на долю холодильника приходится 10 % всей потребленной электроэнергии. Открытая дверца прибора увеличивает потребление электричества в несколько раз.
При вращении ротора двигателя происходит линейное перемещение поршня. Передняя стенка поршня сжимает и разряжает рабочую жидкость до рабочего состояния.

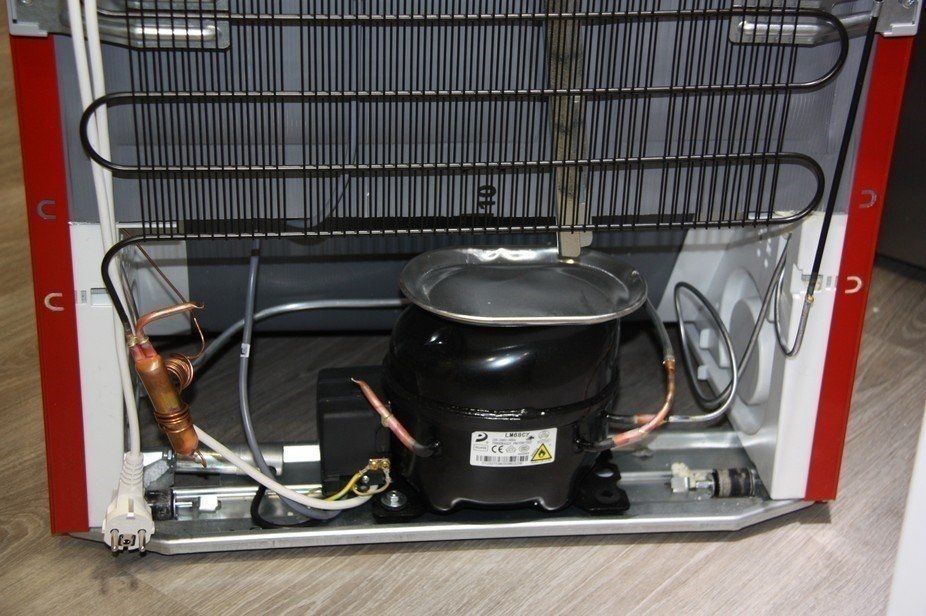

Положение двигателя холодильника
В современных охлаждающих установках электродвигатель находится внутри компрессора. Такое расположение преграждает газу путь для самопроизвольной утечки.
Для уменьшения вибраций двигатель находится на пружинистой металлической подвеске. Пружина может находится снаружи или внутри устройства. В современных агрегатах пружина находится внутри корпуса двигателя. Это позволяет эффективно гасить вибрации при работе аппарата.
Конденсатор
Представляет собой змеевидный трубопровод диаметром до 5 миллиметров. Предназначен для отвода тепла от рабочей жидкости в окружающую среду. Конденсатор располагается на задней наружной поверхности прибора.
Испаритель
Представляет систему тонких трубок. Предназначен для испарения рабочей жидкости и охлаждения окружающего пространства. Располагается внутри или снаружи морозильника.
Устройство компрессора
Капиллярная трубка
Предназначена для снижения давления газа. Имеет диаметр от 1,5 до 3 миллиметров. Расположена на участке между испарителем и конденсатором.
Фильтр-осушитель
Предназначен для очистки рабочего газа от влаги. Имеет вид медной трубки диаметром от 10 до 20 мм. Концы трубки вытянуты и герметично впаяны с капиллярную трубку и конденсатор.
Фильтр-осушитель имеет односторонний принцип работы. Устройство не предназначено для работы на обратном режиме. При неправильной установке фильтра возможен выход установки из строя.

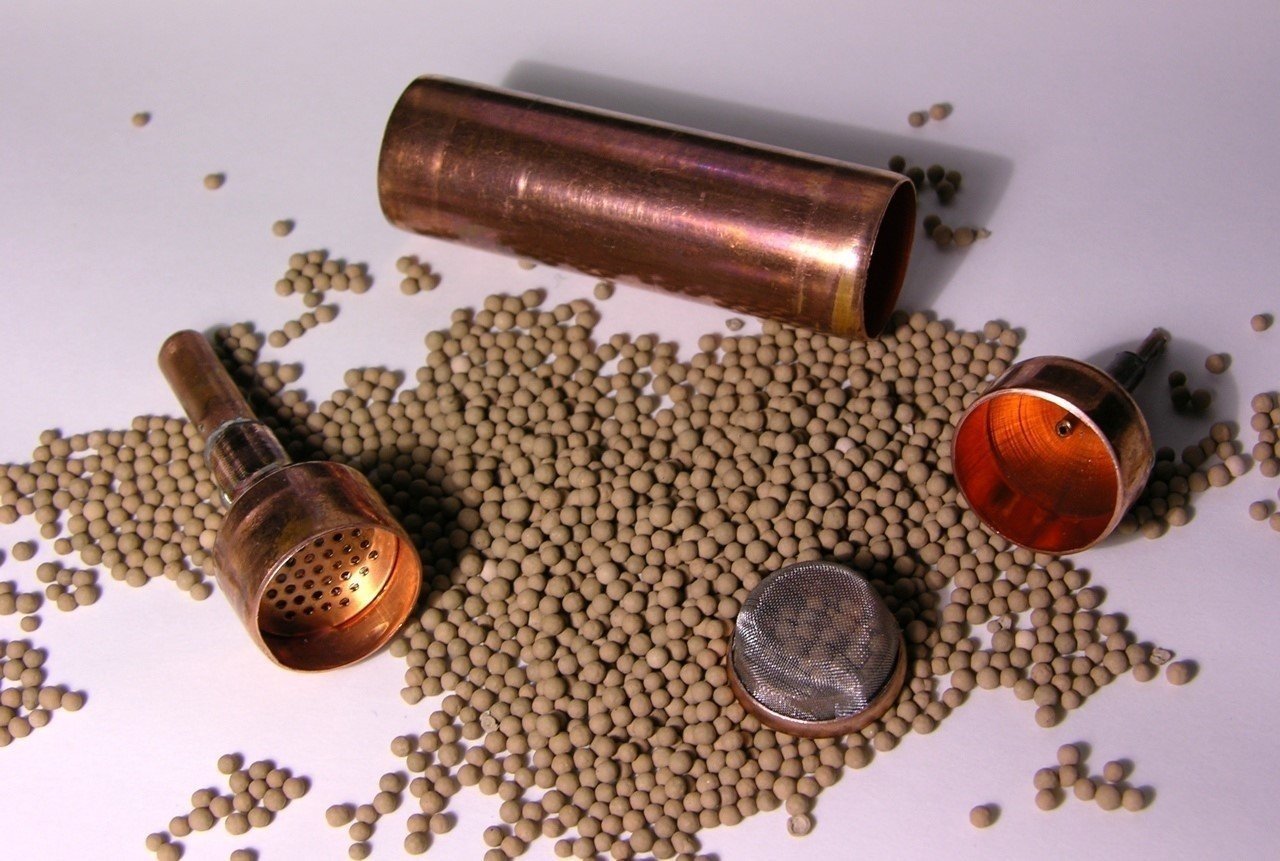

Внутри трубки находится цеолит — минеральный наполнитель с высокопористой структурой. На обоих концах трубки установлены заграждающие сетки.
Фильтр-осушитель
Со стороны конденсатора установлена металлическая сеточка с размерами ячеек до 2 мм. Со стороны капиллярной трубки установлена синтетическая сетка. Размеры ячеек такой сетки составляют десятые доли миллиметра.
Неисправность компрессора: признаки
Довольно часто поломки холодильного оборудования происходят по причине неисправности компрессора. Чаще всего распознать эту проблему можно по следующим признакам:
- на стенках холодильника намерзают заметные глыбы льда (часто такое случается при отсутствии системы No Frost);
- при работе компрессора слышится громкий звук, но холодильник не морозит;
- при включении холодильника наблюдается сильная вибрация;
- компрессор не отключается;
- холодильник перемораживает продукты.
Система No Frost
Для того, чтобы разобраться с проблемой, необходимо рассмотреть признаки поломки подробнее.
Таблица 2. Признаки поломки компрессора
| Поломка | Причины |
|---|---|
| Компрессор функционирует, но не морозит | Причиной проблемы часто является утечка холодильного агента из-за неправильной перевозки агрегата. Кроме того, это происходит в случае неисправности ТЭНа. |
| Компрессор не перестает работать | Такая проблема возникает по следующим причинам:утечка холодильного агента; разгерметизация капиллярного трубопровода, из-за чего в системе произошел засор; резинка-уплотнитель рассохлась, повысилась температура внутри агрегата, из-за чего мотор начинает работать без остановки. Если в холодильнике имеется компрессор инверторного типа, то после набора нужной температуры, он все равно функционирует, но только минимальных оборотах. |
| Компрессор гудит, но не функционирует | Посторонний шум при работе компрессора часто возникает при наличии болтов, которые необходимо демонтировать после транспортировки. Тем не менее, это касается только новых устройств. |
| Компрессор холодильника включается, а затем сразу отключается | Выделяют следующие причины неисправностей:поломка пускового реле, которое отвечает за запуск мотора; обрыв внутренней намотки; обмотка пускового реле оборвалась и компрессор перегревается. |
Динамические компрессоры
Разделяются на два класса по типу вентиляторов: осевые и центробежные.
Первые используют то, что сжатие хладагента происходит впоследствии изменения его скорости между лопатками ротора и направляющего устройства. При этом движение хладагента осуществляется в направлении оси ротора.
Во втором типе на стороне подачи возникает разряжение, газ подаётся на лопатки рабочего колеса. При его вращении охлаждающее вещество отбрасывается, под влиянием центробежной силы, к внешнему радиусу. На выходе из колеса газ направляется в диффузор, где скорость его падает, а давление увеличивается.
Классификация их осуществляется по следующим признакам:
- По конечному давлению. Давление, создаваемое потоком газа.
- По количеству ступеней сжатия. Одноступенчатые и многоступенчатые.
- По виду привода. Турбинный или электрический.
Динамические компрессоры характеризуются несложной конструкцией, долговечностью в работе, удобством в использовании. Устройство имеет небольшие габариты и вес. Главный недостаток заключается в невысоком КПД, что особенно проявляется, при небольшой производительности и высоких давлениях накачивания. В такой конструкции невозможно получить большой коэффициент сжатия, а значит и создать высокое давление.
Распространенные проблемы с реле в холодильнике
Холодильники оснащены электрической системой, которая включает в себя реле. Реле в холодильнике является одним из ключевых компонентов этой системы и отвечает за управление работой компрессора. Однако, так как реле является электромеханическим устройством, оно может подвергаться износу и выходить из строя со временем. Рассмотрим несколько распространенных проблем, связанных с реле в холодильнике.
1. Реле не включает компрессор
Одна из самых распространенных проблем с реле в холодильнике заключается в том, что оно перестает включать компрессор. Это может быть вызвано несколькими причинами, включая поломку самого реле, проблемы с контактами или проблемы с проводкой. Если холодильник перестает охлаждать продукты и компрессор не работает, то это является основным признаком такой проблемы.
2. Постоянно включенный компрессор
Еще одной распространенной проблемой с реле в холодильнике является ситуация, когда компрессор работает постоянно, даже когда не требуется охлаждение. Это может привести к перегреву компрессора и сокращению его срока службы. В таком случае, причиной может быть неисправное реле или проблемы с его контактами.
3. Слышен щелчок при включении и выключении холодильника
Если при включении или выключении холодильника слышен отчетливый щелчок, то это может свидетельствовать о проблеме с реле. Часто это происходит из-за износа контактов реле, которые не полностью замыкаются или отключаются. В результате этого, холодильник может работать неправильно или вообще не включаться.
4. Нерегулярная работа компрессора
Еще одной проблемой, которая может быть связана с реле, является нерегулярная работа компрессора. Например, компрессор может работать не постоянно, а только периодически. Это может быть связано с проблемами с контактами реле или с самим реле. В любом случае, такая проблема может привести к неправильному охлаждению холодильника и его неэффективной работе.
5. Неработающие функции холодильника
Если определенные функции холодильника, например, автоматическое оттайвание или режим заморозки, перестают работать, то причиной может быть неисправность реле. Реле контролирует работу различных функций холодильника и если оно не функционирует должным образом, то это может привести к отказу этих функций.
6. Реле сгорело или повреждено
В некоторых случаях, проблема с реле может быть очевидной — оно может быть сгоревшим или поврежденным. Причиной этого может быть перегрузка сети, короткое замыкание или другие внешние факторы. Если реле повреждено, его необходимо заменить для нормальной работы холодильника.
В случае возникновения любых из описанных проблем, рекомендуется обратиться к специалисту, чтобы он мог определить точную причину и произвести необходимые ремонтные работы. Это гарантирует безопасность и продлевает срок службы холодильника.
Принцип действия абсорбционных холодильников
В этих агрегатах, работающих на принципе испарения хладагента, которым является аммиак, нет компрессора. Циркуляция поддерживается за счёт растворения его в воде, производимого в абсорбере. После чего аммиачный раствор направляется в десорбер, а затем в дефлегматор, где происходит разделение раствора на составляющие.
После прохода конденсатора аммиак переходит в жидкое состояние и через абсорбер возвращается в испаритель. Если сказать понятными словами абсорбер — это ёмкость для создания и хранения раствора, десорбер — испаритель, дефлегматор — охладитель. Для улучшения рабочих характеристик в раствор добавляется водород или иной инертный газ.
В быту холодильники этого вида встречаются крайне редко, так как недолговечны по сравнению с компрессионными моделями, а аммиак ядовит.
Что такое цикл работы холодильника
Главное в агрегате – это компрессор. Периодичность его включения и выключения, способствует поддержанию заданной температуры в холодильнике. Внутри прибора вмонтирован датчик, измеряющий показания температуры.
Когда температура становится выше, термодатчик посылает сигнал на компрессор и тот начинает работать. Температура доходит до оптимальной и двигатель отключается. После того, как воздух в камерах холодильника нагреется, мотор снова включается, чтобы набрать холод.
Это и есть цикл работы холодильника. В результате редкого отключения компрессора, время работы и отдыха агрегата увеличивается. В этом случае продукты могут перемерзнуть. А если простой слишком затянулся, то испаритель может оттаять и на стенках появится наледь.
При частом включении/выключении двигателя, вся эффективность работы холодильника снижается. Энергопотребление увеличивается, соответственно растут расходы на электричество.
Через какое время должен отключаться холодильник
Наблюдения опытных мастеров и простых пользователей показывают, что время работы и отдыха холодильника примерно одинаковые. В обоих случаях это будет 12 часов. Интервал включения и выключения холодильника не привязан к определенному показателю, а зависит от ряда факторов:
- Температура в помещении.
- Объем морозильных и холодильных камер.
- Мощность работающего компрессора.
- Вид хладагента.
В двухкамерных холодильниках Ноу Фрост, за счет термодатчика и испарителя, после включения и замораживания, срабатывает режим «Оттаивание». В этом случае, среднее время режима работы холодильника составляет от 8 до 15 минут. Из них на охлаждение уйдет 2-4 мин., остальное – на оттайку.
Как часто должен включаться холодильник
Есть некоторые правила показывающие как часто должен включаться холодильник и как отключаться. Оптимально, когда агрегат включается 4-8 раз за час. Работа компрессора в это время, составляет 2-4 минуты. Если двигатель за этот час включился лишь раз, то это говорит о проблеме.
