Материалы и инструменты
При строительстве дымохода важно правильно выбрать материал и заранее подготовить необходимый инструмент
Особое внимание уделяется главному стройматериалу – кирпичу. Однако не следует забывать о качестве раствора
Надежность и безопасность трубы зависят также от герметика и защитных материалов
При подготовке инструмента надо помнить о том, что для кладки потребуется не только цельные кирпичные половины, но и их половинки. Для этого придется использовать инструмент для качественного разрезания кирпича
Надежность и безопасность трубы зависят также от герметика и защитных материалов. При подготовке инструмента надо помнить о том, что для кладки потребуется не только цельные кирпичные половины, но и их половинки. Для этого придется использовать инструмент для качественного разрезания кирпича.
По ходу возведения конструкции необходимо постоянно контролировать качество кладки, что требует соответствующих измерительных и контролирующих инструментов.
Выбор материалов
Качество кирпича для дымоходов определяет ГОСТ 8426-75. Не стоит экономить на основном материале. Необходимо использовать хорошо отожженный, красный кирпич с маркой не ниже 200. Такие изделия отличаются звонком звуком при постукивании по нему.
По форме кирпич должен представлять правильный параллелепипед. Оптимальный размер 25х12х7 см. Нельзя для кладки дымохода использовать силикатную разновидность. Белый кирпич имеет низкую стойкость к резким перепадам температур.
Раствор играет важную роль при строительстве дымохода. По аналогии с кладкой печи напрашивается вариант глиняно-песчаной смеси. Однако она хороша в помещении, а при воздействии осадков может вымываться. С учетом этого обстоятельства рекомендуется применять несколько типов растворов:
- Глиняно-песчаный раствор. Он используется для кладки внутреннего дымохода. В зависимости от жирности глины соотношение компонентов составляет от 1:1 до 1:3.
- Известково-цементный раствор. Его используют для возведения стояка внутри чердачного помещения.
- Цементно-песчаный раствор. Он необходим для кладки надкровельной части трубы. Наиболее часто применяются смеси цемента и песка в пропорции 1:3 или 1:4.
Для того чтобы упростить работу, можно использовать готовую сухую смесь для кладки кирпичных дымоходов. Ее достаточно развести до консистенции густой сметаны, добавляя воду и тщательно перемешивая. Для герметизации системы следует приобрести герметик с рабочей температурой до 1000 градусов.
Инструмент
При строительстве кирпичного дымохода потребуется следующий инструмент:
- Кирпичная кладка – кельма или мастерок, молоток (кирочка), киянка или резиновый молоток, расшивка, швабровка, правило, порядовка из дерева.
- Приготовление раствора – лопата (растворная), строительный миксер, мерная тара, емкость для разведения раствора.
- Проведение контроля – строительный уровень, отвес, рулетка, угольник, металлическая линейка, шнур причалка.
Для качественного разрезания кирпича лучше использовать болгарку. При необходимости заливки фундамента следует приготовить вибратор. Для очищения от грязи и излишнего раствора потребуется металлическая щетка, ветошь.
Инструменты, необходимые для устройства дымохода
Для того, чтобы своими руками установить дымоход в вашем жилище, вам придется запастись следующим минимальным набором инструментов:
- болгарку для разрезания металла и дрель для сверления отверстий
- шпатель, стамеску и кельму
- шуруповерт, желательно с шестигранными насадками и лобзик, можно электрический,
- небольшой молоток и крестовую отвертку,
- защитные перчатки и очки
Что нужно помнить при монтаже дымохода своими руками
По способу строительства дымоходы можно разделить на внутренние или наружные. Рассмотрим подробнее, в каком случае нужно выбирать тот или иной вариант.
Так, внутреннюю конструкцию дымохода можно применять для строительства отопительных систем на основе котлов обогрева или каминов. Такие системы обычно устанавливаются внутри стен. После монтажа такие дымоходы закрываются в толще стены и декорируются. В качестве преимущества можно отметить, что такая система не подвержена конденсированию влаги и хорошо защищена от влияния атмосферной влаги.
Однако, продукты сгорания, проходящие через дымоход имеют большую температуру. Следовательно, участки стен, проходящие рядом с внутренними дымоходами сильно нагреваются и могут загореться. Таким образом, внутренние дымоходы не рекомендуется устраивать в стенах, построенных из легковоспламеняющихся материалов. Также такие системы не рекомендуются для мощных котлов, имеющих большой поток горячих продуктов сгорания.

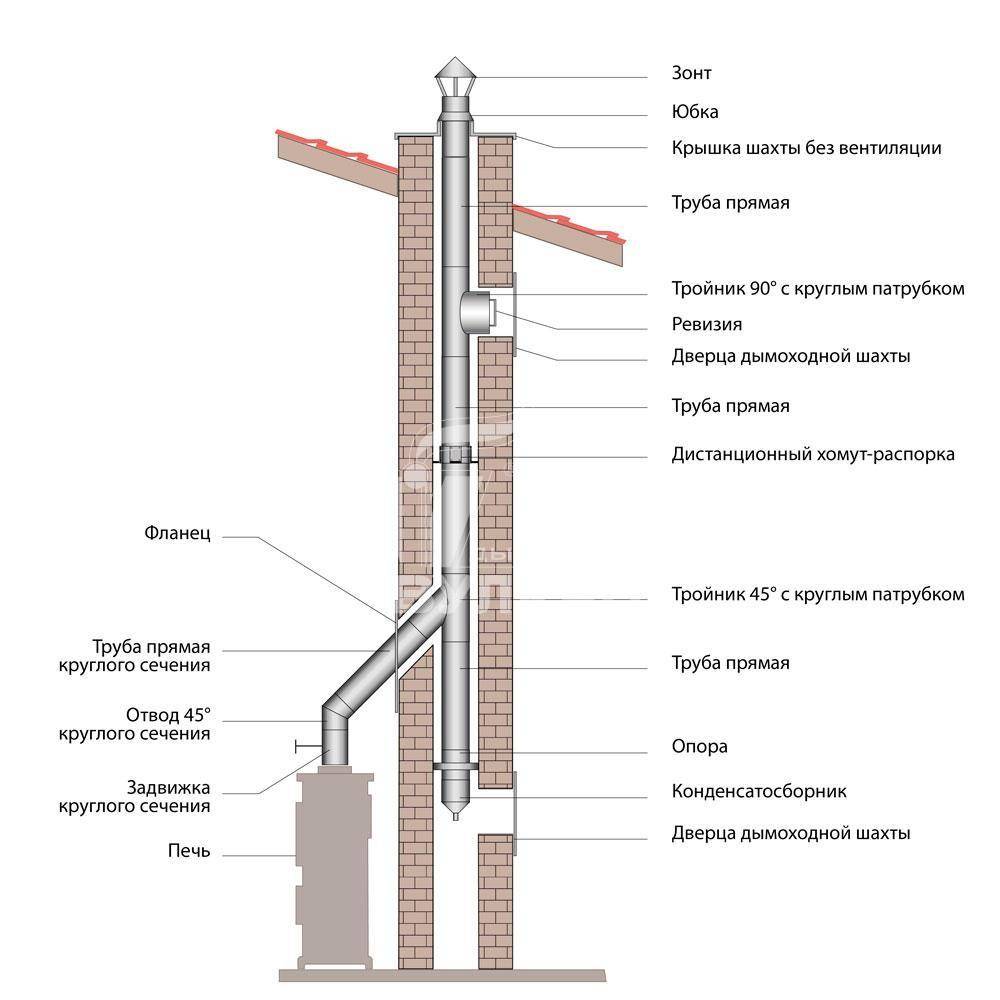

составные части дымохода
Внешний дымоход рекомендуется устанавливать для промышленных и просто больших отопительных систем. Обычно они устраиваются в том случае, если площадь отапливаемого помещения превышает 500 кв.метров. Также такой дымоход можно установить, если монтаж внутреннего дымохода сопряжен со значительными затруднениями. Так, в здании с бетонными стенами и перекрытием легче пробить плиту между этажами, чем долбить канал в стене.
Дымооборотные
Дымовые каналы с множеством поворотов пути движения газа называют дымооборотными. Их в свою очередь делят на малооборотные и многооборотные, с вертикальными каналами и горизонтальными. Эти схемы используются в отопительных и отопительно-варочных печах несравнимо более часто и заслуживают тщательного изучения.
Горизонтальные
Для большего запаса тепла, отходящего от дымового газа, дымоходы удлинили, сделав их горизонтальными.
Достоинства: снизу печь прогревается лучше, ряды прогреваются равномерно. Одновременно улетает зола (несгоревшее топливо). Она собирается на поверхностях горизонтальных участков, чем зауживает их. Эти места обозначены коричневым цветом на изображении.
Когда золы скапливается много, то произойдёт увеличение сопротивления и тяга ухудшится. Для удаления скопившихся частиц следует заранее предусматривать наличие выбивных кирпичей или очистных дверок.
Отсюда и недостаток: необходимость делать такие прочистные дверки в большом количестве. Устанавливают их с любой стороны (на рисунке выше показаны красными прямоугольниками только по одной стенке).
Красивые прочистные дверки у одной из вариаций дымооборотной печи
Мнение эксперта
Валерий Гармаш
Шеф повар ресторана “Grill House”, гриллер
В прошлом веке для удаления небольших излишков золы применяли сжигание ольховых веток. Это помогает, когда золы еще скопилось не так много. Таким способом можно было слегка отложить визит трубочиста.
Вертикальные
Вертикальный дымовой канал может быть однооборотным (опускание дыма к низу происходит лишь 1 раз) или многооборотным (несколько раз):
1 оборот
2 оборота
Вертикальные дымовые каналы часто используют в отопительных печах, называемых голландскими. Ниже схема классической голландской печи:
Схема движения газов классической «голландки»
Недостатки вертикальных каналов:
Задвижка для растопки холодной печи
Чтобы устранить второй минус, к трубе добавляется прямой канал, на который ставится задвижка.
Она показана чёрной чертой на рисунке.
Растапливая холодную печь, засов открывается, что позволяет дыму сразу же идти к последнему каналу.
В процессе протопки, когда тяга возбуждается, ждут от пяти до десяти минут, затем задвижка закрывается — направление движения газов восстанавливается.
Однооборотный многоканальный
В однооборотном многоканальном варианте для решения обеих этих проблем газ поднимается вверх один раз, а потом опускается через несколько каналов (на рисунке — 3 канала).
Общий недостаток: перекрыша перегревается из-за моментального поднятия самых горячих газов кверху.
Подобная печь делает жизнь в помещении некомфортной, что объясняется большой разницей температуры потолка и пола. Поэтому в чистом виде такой вариант использовать нельзя, но комбинированные конструкции бывают в общем неплохими. Например, данную схему можно совместить с описанной в следующей главе.
Вертикальные с нижним прогревом
Чтобы печь одинаково хорошо грела низ и верх помещения, устанавливают печь со следующей схемой каналов:
Упомянутая разница в температурах составляет до трёх градусов. Жить в таких условиях более комфортно.
Примеры проектов:
Порядовка отопительной печи-голландки 2,5х3,5 кирпича
Порядовка подовой печи голландки на шанцах
Порядовка отопительной печи-голландки 3х2,5 кирпича
Порядовка теплоемкой печи 4х4 кирпича
Порядовка типовой отопительной печи ПТО-3100
Порядовка малогабаритной отопительной печи 2х2 кирпича
Многофункциональное изделие: дымоход из нержавеющей стали
Какое бы топливо ни закладывали в отопительное оборудование, для выведения продуктов сгорания нужен хороший дымоход. Практичным вариантом канала, через который печь избавляется от дыма, считают трубу из нержавеющей стали.
Достоинства дымовой трубы из нержавейки
Дымоходы из нержавеющей стали получили одобрение владельцев печей благодаря таким преимуществам, как:
- длительная эксплуатация,
- безукоризненная прочность стенок,
- простота монтажа,
- безопасность и увеличенная прочность,
- приемлемая цена.
Дымовая труба из нержавеющей стали гораздо крепче своего кирпичного аналога. Если на металлической поверхности никак не отражаются резкие перепады температуры, то кирпич к ним особенно чувствителен и может раскрошиться.
Дымоход из нержавеющей стали обладает массой преимуществ, главным из которых является прочный корпус
Больше всего впечатляет стойкость дымохода из нержавеющей стали к сырости. Труба из этого металла остаётся невосприимчивой к коррозии независимо от степени влажности воздуха в помещении.
Дымоход из нержавеющей стали представляет собой конструкцию из отдельных модулей, отчего его без проблем можно ремонтировать путём замены испорченной детали на новую. Монтаж этого дымового канала выполняют, используя специальные отводы. С ними инженерные системы и сооружения архитектуры перестают быть преградами для установки трубы на отопительное оборудование.
Тройники и колена из нержавеющей стали упрощают работу по сборке дымового канала
Монтируя дымовой канал из нержавеющей стали, можно без особых хлопот направить его в какую угодно сторону. Эта операция не потребует перестановки печи или камина.
Дымоход из нержавеющей стали можно собирать из горизонтальных, вертикальных и криволинейных элементов
Круглая форма трубы из нержавеющей стали препятствует загрязнению внутренних стенок продуктами сгорания топлива. Отсюда следует, что дымоход из этого металла не требует частой прочистки.
Описание дымохода из нержавеющей стали
Дымовой канал из нержавеющего металла может быть укомплектован по-разному, поэтому целесообразно рассмотреть все виды обсуждаемой конструкции.
Виды труб из нержавейки
Чтобы оборудовать печь дымоходом из нержавеющего металла, потребуется делать выбор между тремя вариантами:
однослойное стальное изделие,
Самый простой дымоход состоит из нескольких одностенных труб
Гофрированная труба из нержавеющей стали имеет спиралевидные гибкие стенки
Сэндвич-труба из нержавеющей стали состоит из двух труб разного диаметра, между которыми помещается утеплитель
Толщина однослойных дымовых труб может составлять от 0,6 до 2 мм. Покупка изделия не ударит по карману, но надо иметь в виду, что применение таких изделий допустимо не во всех случаях.
От приобретения однослойной трубы из нержавейки придётся отказаться, если здание с печью не изолировано от холодного воздуха. Из-за различия температур внутри и вне помещения будет наблюдаться перерасход энергоносителя. А образование большого количества конденсата может значительно сократить срок службы оборудования.
Дымоход из однослойной нержавеющей стали требует тщательного утепления дома
О двухконтурной трубе из нержавеющей стали говорят как о самой надёжной конструкции. Сэндвич-система способна хорошо функционировать, будучи смонтированной как внутри дома, так и за его пределами. Это заслуга промежуточного слоя изделия — негорючего материала, удерживающего тепло. Им может быть обычная минеральная вата.
Сэндвич-труба отлично удерживает тепло и поэтому может быть смонтирована снаружи дома
Гофрированная нержавеющая труба
На гофрированную трубу рассчитывают, если нужно создать дымовой канал с криволинейными переходами. Изделие, сделанное из гофрированной нержавеющей стали, без проблем работает, даже нагреваясь до 900 градусов. Оно хорошо выводит газы, образующиеся в результате сжигания топлива, и поэтому пользуется большим спросом.
Гофрированную трубу берут, зная, что обычное стальное изделие не сможет обеспечить необходимый изгиб канала
Труба из нержавеющего металла с гофрированием активно применяется при установке отопительного оборудования, в том числе газовых котлов.
Гибкость гофры предоставляет уникальную возможность монтировать трубу в помещении с балками. Препятствием для проведения этого изделия через крышу не станут даже уклоны потолочных перекрытий.
Гофрированная труба из нержавеющей стали изгибается как угодно и поэтому становится незаменимой в целом ряде случаеы
Многофункциональное изделие: дымоход из нержавеющей стали Дымоходы из нержавеющей стали. Достоинства, виды и характеристики стального дымохода. Инструкция по монтажу своими руками.
Монтаж самодельного дымохода с сэндвич-элементами
Понятно, что уже по определению сэндвич-труба должна быть самой безопасной, ведь она решает самое главную проблему – не дает дымоходу перегреваться и вызвать пожары. Суть в том, что промежуточной внутренний теплоизолирующий материал попросту не пропускает жар. С другой стороны, по неофициальной статистике 80% всех пожаров в частных домах происходит как раз при наличии сэндвич-трубы.
Парадокс? Вовсе нет
Все дело в том, что в устройстве и монтаже такого дымохода есть много тонкостей и нюансов, не говоря уже о том, что к самой дымоходной трубе выдвигается ряд требований и их важно учитывать
Монтаж такой трубы быстрый и под силу любому человеку, а фундамент под такой дымоход ставить не нужно, и потому на всю работу у вас уйдет не больше пары часов
Важно только внимательно изучить технологию и не допускать опасных ошибок. Чтобы вы могли правильно установить такой дымоход в своем доме или бане, мы подготовили для вас пошаговый мастер-класс:
А теперь давайте подробно разберем, как правильно выводить самодельную сэндвич-трубу ерез перекрытие. Так, стандартный промышленный потолочный проходной узел дымохода (иначе называемый ППУ) имеет вид конструкции, которая состоит из двух коробов: внутреннего и наружного, изготовленных из особо термостойкого материала.
В качестве материала для внутреннего короба чаще всего используется минерит. Он укладывается между двумя такими коробами в специально организованную воздушную прослойку – именно она обеспечивает нужную пожаробезопасность. Как утверждают сами производители, заполнять такое пространство теплоизолятором вовсе не нужно, хотя и этот метод вовсе не повредит.
К слову, довольно часто сегодня дымоход выводят через потолок и вовсе без ППУ. Тогда края проделанного отверстия заделывает огнестойким термоизолятором, на него набивают металлические полосы, а на сам сэндвич надевают защитную пластину из негорючего материала. Естественно, речь идет о металле. В этой пластине вырезают отверстие под нужный размер и по краям просверливают дырки под крепеж.
Далее трубу пропускает в отверстие и фиксируют при помощи негорючих направляющих. Самая сложная здесь задача – это так закрепить трубу, чтобы она не отклонялась в сторону и не была к горючим материалам ближе, чем на расстоянии 36 см.
Вот пошаговый мастер-класс, как сделать проход для дымохода и что для того нужно:
Важно, чтобы при этом толщина металлического короба превышала толщину перекрытия минимум на 7 сантиметрах. А теперь – шаг за шагом:
- Шаг 1. Вырежьте отверстие в перекрытии размерами минимально 70 на 70 см.
- Шаг 2. Если необходимо, усильте балки перекрытия и уберите ненужные из них.
- Шаг 3. Зашейте вырезанный проем несгораемым материалом (лучше супервулом) и подложите лист базальтового картона.
- Шаг 4. Из оцинкованного профиля изготовьте несущий каркас. Его размеры легко вычислить, исходя из размеров потолочно-проходного узла.
- Шаг 5. Теперь закройте проем листом минерита или супервула, и оставьте в нем отверстие для прохода внутренней части.
- Шаг 6. Установите узел сэндвич-трубу, утеплите нижнюю часть негорючим утеплителем. Этот ход также позволит избежать промерзания и образования конденсата.
Вот таким изготавливавается металлический узел для сэндвич-трубы:
Вот как правильно должен быть организован проход такого дымохода через стены:
Вырезать такое отверстие в стене вы сможете самостоятельно:
Утеплить место такого перехода нужно специальным теплоизолятором, который выдерживает высокие температуры:
Для вывода такого дымохода вам понадобятся специальные кровельные элементы:
Подробно на самой установке мы не останавливаемся, т.к. на нашем сайте есть проиллюстрированные статьи по этой технологии и фактически никакой разницы нет, выводите ли вы через крышу самодельный сэндвич-дымоход или приобретенный у производителя.
Главное – соблюдайте все правила пожаробезопасности при изготовлении такого дымохода, какими бы лишними и нелогичными они не казались.
Типы дымоходов для кирпичной печи
Дымоходы классифицируют как по материалу изготовления, так и по типу конструкции. Постройка трубы из кирпича — это традиционный вариант. Нередко дымоход изготавливают из глины, бетона или других смесей.
Современные конструкции часто делают металлическими, что позволяет экономить на постройке и облегчает ее установку.
Нередко встречаются комбинированные виды, когда металлическая труба изолируется кирпичной кладкой или сэндвич-панелями. По конструкции дымоход может быть вертикальный или горизонтальный.
Схема классического варианта
Такой дымоход представляет собой прямой выход из топки: дым и горячий воздух поднимаются и выводятся на улицу. Преимуществом вертикальной трубы для отвода дыма является более качественная тяга. В области топочной камеры образуется зона разреженного воздуха, благодаря чему холодный воздух снаружи засасывается через колосниковую решетку и обеспечивает приток кислорода для горения топлива.
Но такое строение имеет и свои минусы: горячий воздух выводится из печи чересчур стремительно, большая часть тепла пропадает впустую. Именно поэтому такой тип устройства чаще всего используют для приборов, в которых главная функция неотопительная. Например, вертикальный дымоход идеален для оборудования варочной печи. Быстрый отвод горячих газов помогает избежать перегрева помещения кухни и делает работу в нем более комфортной.
Фото 1. Схема и порядовка камина с классическим прямым дымоходом. Горячий воздух прямо из топки выходит в трубу.
Размеры вертикального дымохода зависят от высоты потолков и толщины перекрытий. При устройстве крыши со скатами труба дымохода делается выше конька не менее, чем на полметра. Это позволит избежать пожара при сильном ветре, который направляет поток газов горизонтально.
Важно! Чтобы увеличить КПД печи с вертикальным отводом дыма, часто используются перемычки, вызывающие естественное замедление движения газов по трубе. Горячий воздух более длительное время находится внутри дымового канала, отдавая часть тепла его стенкам. Такая конструкция обычно ухудшает качество тяги
Такая конструкция обычно ухудшает качество тяги.
Горизонтальный тип
Более высокой эффективностью обладает модель горизонтального канала. Движение горячих газов по нему не такое стремительное, чем по вертикальному. Поэтому тот же объем топлива позволяет получить гораздо более качественный прогрев помещения.
Минусы дымохода:
- ухудшение тяги;
- быстрое загрязнение канала сажей — потребуется оборудование специальных люков для чистки и более регулярный уход за конструкцией.
Из-за высокой степени нагрева стенок такие модели обязательно обеспечивают надежной теплоизоляцией. Хорошим вариантом будет постройка канала из кирпича, этот материал имеет наиболее высокую теплоемкость.
При изготовлении горизонтального дымоотвода требуется внимательнее подходить к расчетам. Размер сечения трубы зависит от мощности всего устройства и размеров топочной камеры.
Если диаметр будет шире необходимого, движение дыма замедляется, он успевает остыть еще в трубе, вызывая образование конденсата, разрушающего кладку.
При неправильной постройке дымохода значительно ухудшается тяга, что влияет на эффективность горения и общий КПД устройства.
Сечение канала меньше необходимого, в свою очередь, приводит к постоянному перегреву трубы и растрескиванию кладки.
Справка. Для повышения функциональности печи над горизонтальным дымоотводом часто оборудуют камеру для сушки трав, фруктов, грибов.
Постоянное прохождение газов по каналу обеспечивает интенсивный прогрев такой сушильной камеры, которую нередко используют для сохранения температуры пищи и даже приготовления некоторых блюд, требующих длительного «томления» при умеренной температуре.
Постройка дымовой трубы для барбекю
В условиях загородного дома может возникнуть вопрос с постройкой, выбором материалов и размера для дымохода не только для камина, но и для барбекю. Постройка дымовой трубы обязательно должна быть продумана, первым этапом всегда будет чертеж ее плана на бумаге.
Важно! Приступать к постройке дымовой трубы для барбекю можно только полного затвердевания раствора основной части конструкции. Самым простым решением для строительства дымовой трубы для барбекю будет использование цементного раствора и армирующих металлических брусьев. Остов дымохода выгибается, а затем сваривается из металлических стержней
Металлический каркас цементируется, опутывается сеткой. На стержни наносится раствор изнутри и снаружи. После затвердевания цементного раствора дымоход обмазывается изнутри огнеупорной глиной. Арка формируется после затвердевания раствора в дымоходе, для нее необходим шаблон из фанеры
Остов дымохода выгибается, а затем сваривается из металлических стержней. Металлический каркас цементируется, опутывается сеткой. На стержни наносится раствор изнутри и снаружи. После затвердевания цементного раствора дымоход обмазывается изнутри огнеупорной глиной. Арка формируется после затвердевания раствора в дымоходе, для нее необходим шаблон из фанеры
Самым простым решением для строительства дымовой трубы для барбекю будет использование цементного раствора и армирующих металлических брусьев. Остов дымохода выгибается, а затем сваривается из металлических стержней. Металлический каркас цементируется, опутывается сеткой. На стержни наносится раствор изнутри и снаружи. После затвердевания цементного раствора дымоход обмазывается изнутри огнеупорной глиной. Арка формируется после затвердевания раствора в дымоходе, для нее необходим шаблон из фанеры.
Срок высыхания цементного раствора, применяемого при постройке барбекю и дымохода для него – 3-4 дня. До этого времени разжигать огонь в топке нельзя, иначе стены сооружения растрескаются и барбекю будет непригодным для дальнейшего использования.
Вопрос того, как сделать дымоход для камина, решается с обязательным учетом всех требований к технологии и безопасности. При их нарушении под угрозой находится не только эффективность работы камина, но и жизнедеятельность всех людей, находящихся в отапливаемом помещении. Поэтому лучший вариант для тех, кто не имеет должного опыта в возведении подобных конструкций – обратиться к проверенным в данном вопросе специалистам.
Эксплуатация и уход
Диагностика корректной работоспособности и чистка внутренней поверхности дымового канала являются обязательными работами, особенно при круглогодичной эксплуатации дымохода. Это позволяет поддерживать постоянный вентиляционный эффект внутри конструкции, снижает риск ее прогорания и выброса дыма через топочную камеру.
Чистка от сажи
Ерш с грузом для чистки дымохода
Чистка от сажи выполняется раз в полгода. При частом использовании хвойных пород древесины желательна профилактическая чистка раз в три месяца. Для чистки дымового канала используется специальный инструмент и химические средства.
В качестве инструмента применяется стальная леска с грузилом, на конце которой закреплен металлический или пластиковый ерш с жестким ворсом. Диаметр ежа выбирается согласно внутреннему сечению канала. Ерш поступательно опускается в дымоход на всю длину канала, тем самым счищая нагар и сажу со стенок дымовой трубы.
Химические средства с содержанием солей помогают поддерживать и удалять сажу естественным образом. Средство высыпается на раскаленные угли. В процессе сгорания выделяет соли, размягчающие смолянистые наросты внутри дымовой трубы.
В качестве профилактики засоров рекомендуется проводить топку печи осиновыми дровами или картофельными очистками. Осиновые дрова дают хороший жар, что приводит к прогоранию самих засоров и сгоранию сажи. Использовать данный способ можно, только если конструкция и материалы дымохода рассчитана на работу при температуре свыше 1000 °C.
Картофельные очистки при горении выделяют крахмал, который также способствует размягчению сажи и копоти. Сам по себе этот способ малоэффективен, но если протопить печь очистками до механической чистки, то процесс очистки будет более легким.
Ремонт дымохода
Ручной тепловизор для диагностики технического состояния дымохода
Работы по ремонту дымохода любой конструкции состоят из трех этапов:
- чистка дымового канала;
- диагностика с помощью специального оборудования;
- замена проблемного элемента.
Как оговаривалось выше, чистка дымового канала выполняется с определенной периодичностью. Это позволяет исключить перегрев трубы и поддерживает постоянный уровень тяги внутри дымового канала. Если после чистки уровень тяги не восстановился, то выполняется диагностика дымохода при помощи видеоинспекционного оборудования и тепловизора. На этом этапе осматривается внутренняя поверхность дымового канала и места соединения отдельных элементов.
При обнаружении проблем проводится замена прогоревшего и поврежденного участка. Для этого проводится демонтаж определенного участка дымохода, а поврежденный элемент заменяется новой сэндвич-трубой.
Самостоятельная сборка дымохода из стальных и сэндвич-труб не вызывает особых сложностей, но требует внимательно изучения технологии работ и аккуратности
При работе на высоте обязательно соблюдайте осторожность и следите за качеством стыковочных соединений
Способы размещения дымохода
Существуют два способа размещения дымохода камина – внутренний и наружный. Первый предполагает установку трубы для отвода дыма и продуктов горения топлива в комнате либо в стене помещения (при наличии в ней предусмотренной при строительстве шахты).
Второй способ – установка трубы снаружи вдоль стены дома, когда вывод отработанных газов и дыма из камина осуществляется через штатный дымоотвод. Он присоединен переходным коленом к горизонтальной трубе, пролегающей через стену. Колено соединяется с тройником, на который устанавливается труба дымохода, ведущая вверх.
Рекомендуем ознакомиться: Водорозетка для труб из полипропилена и ее использование в водопроводных системах
Оба способа размещения дымохода имеют свои достоинства и недостатки. Внутреннее расположение обеспечивает защиту конструкции от перепадов температур зимой, а также снижает тепловые потери. Недостаток расположения трубы внутри помещения – потеря ценных квадратных метров.
Наружное размещение более рационально с точки зрения экономии пространства и пожарной безопасности, но при таком расположении в трубе часто образуется конденсат из-за разницы температур.
Дымоход через стену. Как вывести дымоход из сэндвич-трубы через стену: плюсы и минусы, пошаговый монтаж своими руками
Эксплуатация, ремонт и чистка
Вы получили дымоход, который прослужит вам лет пятнадцать. Но нужно соблюдась простейшие правила. Нельзя заменять котел или печь так, чтобы температура топочных газов была выше рассчитанной именно для этого дымохода. Нужно следить за состоянием теплоизолирующего вещества в проеме стены, беспроблемным сливом конденсата.
Сэндвич-дымоходы по кирпичной стене
Чистить такой дымоход нужно примерно раз в три месяца, но механический способ лучше вообще не применять. В тяжелом случае нужно вызвать специалистов. А ваш удел — химическая очистка. Это вещество в виде брикета или порошка, которое при сгорании в топке котла или печи выделяет химические вещества, растворяющие сажу и прочие отложения в дымоходе.
Порошок «Трубочист» для очистки дымоходов
Расчет основных параметров
При проведении расчетов, нужно отталкиваться от индивидуальных особенностей вашего дома или строения. Обустройство вашего дымохода подразумевает определенные правила. К примеру, для каждого типа канала, может быть применен свой собственный принцип расчета, в зависимости от используемого источника отопления. Это один из наиболее важных моментов, его учет обязателен.
Схема дымохода
При монтаже установке дымохода, главное тут – это слово правильный, канал должен быть надежным и соответствующим нормам. Для этого, вам можно воспользоваться таблицей соответствия или же сопоставить характеристики дома и коммуникаций самостоятельно, тем более что есть специализированные сервисы, которые могут провести подсчет главных показателей за вас. «Машина» проделает работу эффективней, ошибки не будет, поэтому, когда речь заходит о самостоятельной разработке схемы, подумайте о целесообразности, тем более, если у вас до этого не было навыков в этом деле.
Для расчета нужно использовать такие показатели:
- Высота.
- Длина.
- Количество поворотов.
- Количество стыков.
- Наличие люков.
- Тип крыши, уровень ската, наличие конька.
Высота
Правила установки подразумевают некоторые особенности. Труба обязана быть оптимальной для надежного и качественного вывода газов. При этом учитывайте проблемы с безопасностью при выводе, особенно когда речь заходит о горючих материалах кровли. Запомните важный момент, минимально допустимая высота над крышей – это 50 см. Такие показатели стоит применять для плоских строений. В случае если конструкция более сложная, потребуется дополнительный расчет, но для наглядного понимания, приведем пример,- если до конька от 1,5 – 3 метров, в таком случае, оголовок должен вздымать на таком же уровне, что и конек. Если расстояние менее 1,5 метров, возвышается труба на минимум 50 см. Кроме того, помните, что в случаях, когда использовался горючий материал кровли, подъем трубы должен составлять не менее 1,5 метров. Общая высота должна соответствовать более 5 метров.
Расчет высоты дымохода
Размеры сечения
Для расчета диаметра нужно исходить из типа и мощности оборудования. Из чего состоит сечение? При мощностях котлов, печей менее 3,5 кВт, диаметр высчитывается в размере не меньшем чем 80 мм. До 5,2 кВт, диаметр составляет не менее 95 мм. В случае, если мощность превышает 5,2 кВт, тогда диаметр не может быть меньше 110 мм.
Как вывести дымоход через стену?
Оптимальным вариантом будет вывод дымохода со стороны фронтона. Если же отопительно оборудование не позволяет организовать подобную установку и труба дымохода будет выходить со стороны ската крыши, то необходимо собрать опорную стойку, к которой дымоход будет крепиться на скользящих креплениях. Если свес кровли больше 40 см, то вполне можно обойтись и без подобной стойки.
В этом случае дымоход может пройти сквозь свес кровли, где можно организовать дополнительную фиксацию трубы
Также выше точки выхода дымохода важно установить снегозадержатели. Они защитят дымоход от повреждений под действием снега. Как вывести дымоход через кровлю, видео инструкция:
Как вывести дымоход через кровлю, видео инструкция:
Если деревянный дом будет обшиваться сайдингом, то стоит иметь в виду, что большинство производителей данного материала указывают диапазон рабочих температур в пределах от -50 до +50 градусов
Поэтому необходимо установить дымоход так, чтобы расстояние к облицовочному материалу составило не менее 15 см. Место выхода трубы сквозь стену, оббитую сайдингом, необходимо дополнительно защитить теплоизолирующим материалом.
Монтаж дымохода является достаточно ответственным этапом в строительстве частного дома (прочитайте: «Как правильно сделать дымоход в частном доме»). Поэтому перед началом работ следует подготовиться и разобраться в самых важных аспектах монтажа. ОТ правильности установки дымохода зависит не только функциональность данного элемента, но и эффективность всей отопительной системы. Только полное выполнение требований пожарной безопасности и правил установки дымохода позволяет обеспечить его правильную работу.
